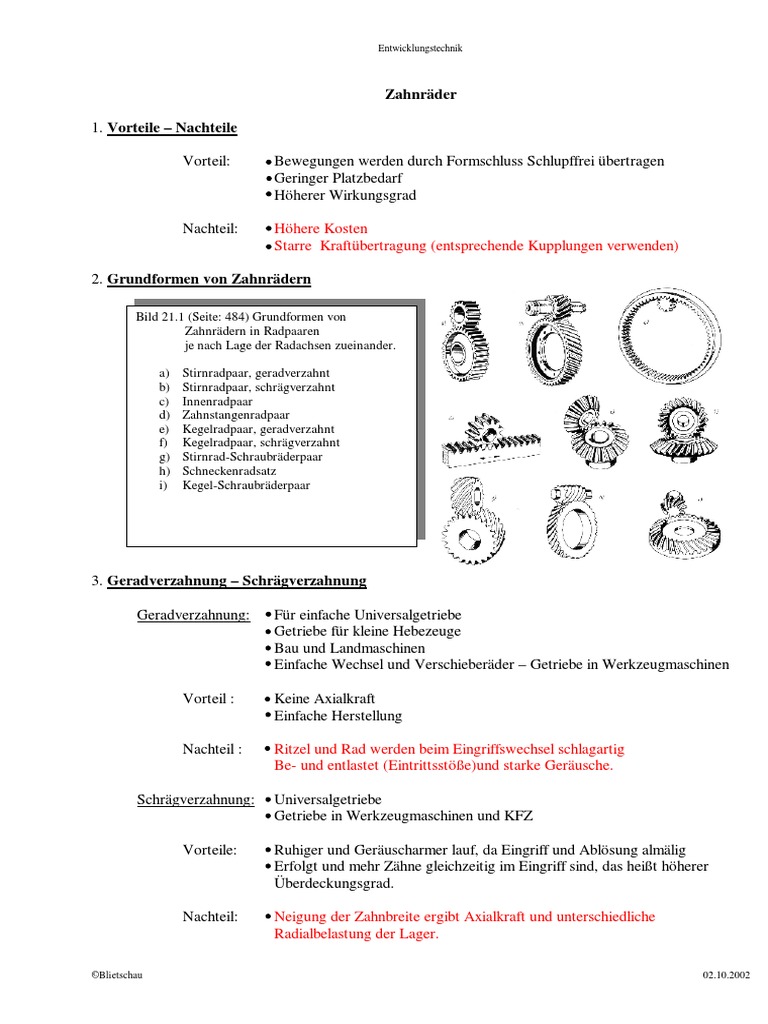

Entwicklungstechnik

Zahnräder

1. Vorteile – Nachteile

Vorteil: Bewegungen werden durch Formschluss Schlupffrei übertragen

Geringer Platzbedarf
Höherer Wirkungsgrad

Nachteil: Höhere Kosten

Starre Kraftübertragung (entsprechende Kupplungen verwenden)

2. Grundformen von Zahnrädern

Bild 21.1 (Seite: 484) Grundformen von

Zahnrädern in Radpaaren
je nach Lage der Radachsen zueinander.

a) Stirnradpaar, geradverzahnt
b) Stirnradpaar, schrägverzahnt
c) Innenradpaar
d) Zahnstangenradpaar
e) Kegelradpaar, geradverzahnt
f) Kegelradpaar, schrägverzahnt
g) Stirnrad-Schraubräderpaar
h) Schneckenradsatz
i) Kegel-Schraubräderpaar

3. Geradverzahnung – Schrägverzahnung

Geradverzahnung: Für einfache Universalgetriebe

Getriebe für kleine Hebezeuge
Bau und Landmaschinen
Einfache Wechsel und Verschieberäder – Getriebe in Werkzeugmaschinen

Vorteil : Keine Axialkraft

Einfache Herstellung

Nachteil : Ritzel und Rad werden beim Eingriffswechsel schlagartig

Be- und entlastet (Eintrittsstöße)und starke Geräusche.

Schrägverzahnung: Universalgetriebe
Getriebe in Werkzeugmaschinen und KFZ

Vorteile: Ruhiger und Geräuscharmer lauf, da Eingriff und Ablösung almälig

Erfolgt und mehr Zähne gleichzeitig im Eingriff sind, das heißt höherer
Überdeckungsgrad.

Nachteil: Neigung der Zahnbreite ergibt Axialkraft und unterschiedliche

Radialbelastung der Lager.

©Blietschau 02.10.2002
 Entwicklungstechnik

4. Verzahnungsgesetz

Die Normale im jeweiligen Berührungspunkt zweier Zahnflanken muss

stets durch den Wälzpunkt „C“ gehen.

5. Begriff der Eingriffslinie

Aufgrund des Verzahnungsgesetz, kann man zur einer Beliebigen Zahnflanke

Eine richtig kämmende Gegenflanke konstruieren.

Verbindet man sämtliche Berührungspunkte beider Zahnflanken, so entsteht

Die sogenannte Eingriffslinie. Sie ist die Absolute Bahn des Berührungspunktes.

In der Praxis verwendet man nur solche Kurven als Flankenformen die
besonders einfache Eingriffslinien aufweisen. Als Flankenformen sind deshalb
die Zyklischenkurven oder Rollkurven geeignet.

5.1 Zykloiden
Rollkreis

Orthozykloide Hypozykloide
Epizykloide

Wälzkreis

5.2 Evolvente (Fadenlinie)

Rollgerade

Grundkreis

Rollt eine Rollgerade auf einen Grundkreis ab, so beschreibt jeder Punkt
der Rollgeraden eine Evolvente.

©Blietschau 02.10.2002
 Entwicklungstechnik

Die Evolvente liefert die Kopfform für die Kraftflanke und dem zum Eingriff hemmendem
Teil der Fußflanke eines Evolventenzahnrades.

Die Evolvente darf deswegen nicht erst am Teilkreis beginnen (wie die Zykloide), da sonst
keine Tragende Fußflanke vorhanden währe.

Der Grundkreis Ø ist daher kleiner als der Teilkreis Ø

Dreht mann das Zahnrad so, das die Evolventenflanke durch den Wälzpunkt „C“ läuft,
so ist von dem Grundkreisumfang bereits das Bogenstück Oa abgewickelt und die Rollgerade
ist in dem Eingriffswinkel α (Alpha) geneigt.

Nach DIN 867 ist α (Alpha) = 20° genormt.

MC = r
MA = h = r ⋅ cos α CA = im augenblicklichen Krümmungshalbmesser der Evolvente im Punkt „C“
CA = r ⋅ sin α

5.3 Zykloidenverzahnung - Evolventenverzahnung

Zykloidenverzahnung:

Vorteil : Konvex, Konkav gekrümmte Zahnflanke, das bedingt hohe zulässige

Flächenpressung, das heißt hohe Drehmomente.

Nachteil : Empfindlich gegen ungenauen Achsabstand.

Werkzeuge müssen ebenfalls Konvex, Konkav gekrümmt sein, das
heißt Herstellung teuer und meist nicht genügend genau.

Evolventenverzahnung:

Vorteile: Herstellwerkzeuge haben gerade Flanken, das heißt einfache und

genaue Herstellung.
Unempfindlich gegen ungenauen Achsabstand.

Nachteil: Die Flanken beider Zähne sind Konkav gekrümmt, das heißt
Linienförmige Berührung mit großem verschleiß und geringen
Belastung.

©Blietschau 02.10.2002
 Entwicklungstechnik

6. Abmessungen nach DIN 867

hf
ha da
Teilung p

df

d
Teilkreisumfang = d ⋅ π = p⋅z = d = ⋅z = d = m⋅z (Gl. 22.1 .... 22.6)
π
z = Zähnezahl
Modul m
da = d + 2 ⋅ h a
da = d + 2 ⋅ m m
a= ⋅ (Z1 + Z2 ) Gl. 22.7
2
df = d − 2 ⋅ h f Modul m = Tab. 22.1

7. Eingriffslänge, Eingriffsstrecke, Überdeckungsgrad

Bei einer Rechtsdrehung des Ritzels beginnt der Eingriff im Punkt „A“ (= Schnittpunkt
der Eingriffslinie mit der Kopflinie der Zahnstange).

Der Eingriff endet im Punkt „E“ (= Schnittpunkt der Eingriffslinie mit dem Kopfkreis
des Ritzels). Die Strecke Ae wird als Eingriffsstrecke klein „e“ bezeichnet.

Während des Eingriffs hat sich die Zahnstange um die Strecke A | - E | (= Eingriffslänge
klein „e“ verschoben).

e= g
cosα = AE
cosα
g = Eingriffsstrecke AE
Die Eingriffslänge muss größer sein als die Teilung „p“ (damit min. 1 Zahnpaar ständig
im Eingriff ist).

Epsilon ε = Überdeckungsgrad / Pr ofilüberdeckung ε = Pe > 1

AE
ra1 ² − rb1 ² − (a ⋅sin α− ra 2 ² − rb 2 ² )
ε = cosg α = cos α⋅p

ra1 ² − rb1 ² + ra 2 ² − rb 2 ² −a ⋅sin α

ε= cos α⋅p ⋅m⋅π

p e = Gl. 22.6

©Blietschau 02.10.2002
 Entwicklungstechnik

8. Tragfähigkeitsberechnung nach DIN 3990

Tragfähigkeitsberechnung
Nach DIN 3990

• Biegung • Hertz’sche
• Schub Zahnfuß-Tragfähigkeit Grübchen-Tragfähigkeit Pressung
• Druck SF1 , SF2 SH1 , SH2
Index 1 = Ritzel, Index 2 = Rad

Einflußfaktoren

1. Betriebsfaktor KA (Tab. 23.1)

Krafterhöhung durch Äußere Einwirkungen von der Ein- oder Ausgangs- Seite.

2. Dynamikfaktor KV (Gl. 23.29)

Krafterhöhung durch Innere Dynamische Einwirkung.

3. Breitenfaktor KFß und KFß (Gl. 23.31 und 23.32)

Ungleichmäßige Kraftverteilung über die Breite z.B. infolge von Herstellabweichungen und Elastischen
Verformungen.

4. Stirnfaktor KFααund KHαα (Gl. 23.33 und 23.34)

Ungleichmäßige Kraftaufteilung in Umfangsrichtung z.B. durch Teilungsabweichung.

8.1 Zahnfuß - Tragfähigkeit

αFan = Kraftangriffswinkel am Kopfzylinder

b = Zahnrad Breite

ς F0 = ⋅ YFa ⋅ YSa ⋅ Yε ⋅ Yß
FNt FNt
b⋅ mn
20°

hFa
30° YFs
Erfasst die Spannungserhöhende
Wirkung der Kerbe
SFn
Lastverteilung auf mehrere
Zahnpaare

Schrägenfaktor Verhältnisse werden

bei Schrägverzahnung günstiger
Zahnfußspannung Gl. 23.42

ς F = ς Fa ⋅ K a ⋅ K v ⋅ K Fß ⋅ K Fα

Sicherheitsfaktor SF Gl. 23.43

ς FE1,2 ⋅ YNt ⋅ Yδ ⋅ YR ⋅ Yx
SF1,2 = > 1.1.....1.3
ς F1, 2

ς FE = Schwell − Dauerfest
