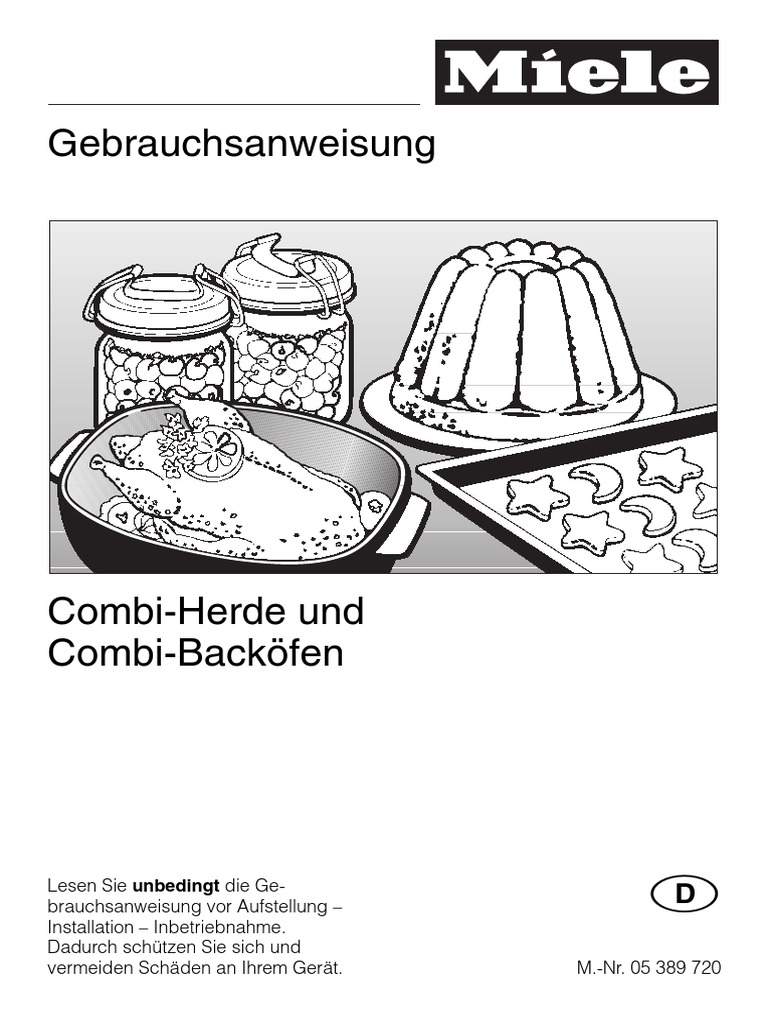

Combi-Herde und
Combi-Backöfen
Lieferumfang
Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Kochfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Kochfeldfunktionen
Glaskeramik-Kochfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Kochzonen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Restwärmeanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Kochzonenerweiterung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Masse-Kochmulde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Kochfeldgebrauch
Kochzonenregler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Kochfeld benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Reglereinstellung wählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Hinweise zum Kochgeschirr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Wichtige Gebrauchshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Systeme im Backofen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Backofen bedienen
Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Wahlschalter für die Betriebsarten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Temperaturwähler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Backofen benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2525
Betriebsart ,,Schnellaufheizen Ä“ nutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Backofen vorheizen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Fertiggerichte garen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Inhalt
Zubehör
Backblech, Fettpfanne und Rost . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Fettfilter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Zeitschaltuhr
Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Drucktasten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Symbole im Anzeigefeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Tageszeit eingeben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Kurzzeit eingeben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Garvorgang automatisch ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Garvorgang zeitverzögert starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Eingegebene Zeiten überprüfen und ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Automatische Vorgänge löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Signalton ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Backen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Backtabelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Braten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Brattabelle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Auftauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Garen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Garen von Fertiggerichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Beispiele für Fertiggerichte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Einkochen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Grillen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Grilltabelle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Prüfgerichte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Inhalt
Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Sonderzubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Glaskeramik-Kochfeld einbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
KM 213, KM 215 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
KM 227, KM 228 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Masse-Kochmulde einbauen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
Herd einbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
Backofen einbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
Lieferumfang
Lieferumfang
Gerätebeschreibung
Bedienblende * Backofenraum
b Wahlschalter für die Backofen- h Heizkörper für Oberhitze und Grillen
betriebsarten i Ansaugöffnung für das Gebläse
c Temperaturwähler j Aufnahmegitter mit den Einschub-
d Signallampe für die Backofenheizung höhen 1, 2, 3, 4
e Zeitschaltuhr * k Backofentür
f Kochzonenregler *
g Kontrolllampe für die Kochzonen * * je nach Modell
5
Lieferumfang
Zubehör Kochfeld
Jedes Modell ist ausgestattet mit Die Herde können mit den folgenden
Kochfeldern kombiniert werden:
– Backblech,
KM 200
– Fettpfanne,
KM 213, KM 227
– Rost,
KM 215, KM 228
– Fettfilter.
6
Lieferumfang
b Vario-Kochzone: 14,5 cm / 21 cm Ø
c Kochzone: 14,5 cm Ø
d Kochzone / Bräterzone: 17 cm Ø / 17 cm x 26 cm *
e Kochzone: 14,5 cm Ø
f Anzeigefeld des Kochfeldes, Restwärmeanzeigen
KM 213, KM 227
* Kochzone: 18 cm Ø
7
Lieferumfang
Masse-Kochmulde KM 200
b Kochzone: 18 cm Ø
c Kochzone: 14,5 cm Ø
d Kochzone: 18 cm Ø
e Kochzone: 14,5 cm Ø
f Kochzonenregler: vorne links
g Kochzonenregler: hinten links
h Kochzonenregler: hinten rechts
i Kochzonenregler: vorne rechts
8
Ihr Beitrag zum Umweltschutz
Ihr Beitrag zum Umweltschutz
Entsorgung der Transportver- Entsorgung des Altgerätes
packung Altgeräte enthalten vielfach noch wert-
Die Verpackung schützt das Gerät vor volle Materialien. Geben Sie deshalb
Transportschäden. Die Verpackungs- Ihr Altgerät entweder über Ihren Händ-
materialien sind nach umweltverträg- ler oder über das öffentliche Sammel-
lichen und entsorgungstechnischen system in den Materialkreislauf zurück.
Gesichtspunkten ausgewählt und Bitte sorgen Sie dafür, dass das Altge-
deshalb recycelbar. rät bis zum Abtransport kindersicher
Das Rückführen der Verpackung in den aufbewahrt wird.
Materialkreislauf spart Rohstoffe und Hierüber informiert Sie die Gebrauchs-
verringert das Abfallaufkommen. anweisung unter der Rubrik ,,Sicher-
Ihr Fachhändler nimmt die Verpackung heitshinweise und Warnungen“.
zurück.
9
Sicherheitshinweise und Warnungen
Sicherheitshinweise und Warnungen
Dieses Gerät entspricht den vorge- Technische Sicherheit
schriebenen Sicherheitsbestimmun- Vergleichen Sie vor dem Anschlie-
gen. Ein unsachgemäßer Gebrauch ßen des Gerätes unbedingt die
kann jedoch zu Schäden an Perso- Anschlussdaten (Spannung und Fre-
nen und Sachen führen. quenz) auf dem Typenschild mit denen
des Elektronetzes.
Lesen Sie die Gebrauchsanweisung Diese Daten müssen unbedingt über-
aufmerksam durch, bevor Sie das einstimmen, damit keine Schäden am
Gerät in Betrieb nehmen. Gerät auftreten. Im Zweifelsfall fragen
Sie enthält wichtige Hinweise für Sie Ihren Elektroinstallateur.
den Einbau, die Sicherheit, den Ge-
brauch und die Wartung des Gerä- Die elektrische Sicherheit des
tes. Dadurch schützen Sie sich und Gerätes ist nur dann gewährleistet,
verhindern Schäden am Gerät. wenn es an ein vorschriftsmäßig instal-
liertes Schutzleitersystem angeschlos-
Bewahren Sie die Gebrauchs- sen wird. Es ist sehr wichtig, dass
anweisung auf, und geben Sie sie diese grundlegende Sicherheitsvoraus-
einem eventuellen Nachbesitzer setzung vorhanden ist. Lassen Sie im
weiter! Zweifelsfall die Hausinstallation durch
einen Fachmann überprüfen.
Der Hersteller kann nicht verantwortlich
gemacht werden für Schäden, die
Bestimmungsgemäße durch einen fehlenden oder unterbro-
Verwendung chenen Schutzleiter verursacht werden
(z. B. elektrischer Schlag).
Benutzen Sie das Gerät aus-
schließlich im Haushalt zum Benutzen Sie das Gerät nur im ein-
Backen, Braten, Auftauen, Garen, gebauten Zustand, damit keine
Einkochen, Trocknen und Grillen von elektrischen Bauteile berührt werden
Lebensmitteln. können.
Andere Anwendungsarten sind unzuläs-
Öffnen Sie auf keinen Fall das
sig und möglicherweise gefährlich. Der
Gehäuse des Gerätes.
Hersteller haftet nicht für Schäden, die
Eventuelles Berühren spannungsführen-
durch bestimmungswidrigen Gebrauch
der Anschlüsse sowie Verändern des
oder falsche Bedienung verursacht wer-
elektrischen und mechanischen Auf-
den.
baus gefährden Sie und führen mögli-
cherweise zu Funktionsstörungen des
Gerätes.
10
Sicherheitshinweise und Warnungen
Der Einbau und die Inbetriebnah- Senken Sie zum Reinigen der
me dieses Gerätes an nichtstatio- Backofendecke nur dann den
nären Aufstellungsorten dürfen nur von Heizkörper ab, wenn er kalt ist.
Fachbetrieben/Fachleuten durchge- Verbrennungsgefahr!
führt werden, wenn sie die Vorausset- Drücken Sie den Heizkörper nicht
zungen für den sicherheitsgerechten mit Gewalt herunter. Durch Gewalt-
Gebrauch dieses Gerätes sicherstellen. einwirkung kann der Heizkörper be-
schädigt werden.
11
Sicherheitshinweise und Warnungen
12
Sicherheitshinweise und Warnungen
13
Sicherheitshinweise und Warnungen
Masse-Kochmulde Allgemein
Die Kochzonen werden nach dem Lassen Sie das Gerät bei Arbeiten
Einschalten heiß. Verbrennungs- mit Ölen und Fetten nicht unbeauf-
gefahr! sichtigt. Öle und Fette können sich bei
Überhitzung entzünden. Brandgefahr!
Vermeiden Sie, dass kochsalzhalti-
ge Speisen oder Flüssigkeiten auf Benutzen Sie das Gerät nicht zum
die Edelstahl-Kochmulde gelangen. Beheizen von Räumen. Durch die
Ist es versehentlich geschehen, müs- hohe Temperaturentwicklung im Back-
sen kochsalzhaltige Speisen, Flüssig- ofen können leicht entzündbare Gegen-
keiten sofort gründlich entfernt werden. stände in der Nähe zu brennen begin-
Es kann sonst Korrosion an den Koch- nen.
zonen entstehen.
Sorgen Sie dafür, dass die Speisen
Verwenden Sie keine Kochplatten- immer ausreichend erhitzt werden.
Abdeckungen. Die erforderliche Zeit hängt von vielen
Beim Einschalten der Kochzone mit auf- Faktoren ab, wie z. B. von der Aus-
gelegter Abdeckung kann sich die gangstemperatur, der Menge, der Art
Kochplatte verziehen. und Beschaffenheit der Speise, von
Rezeptänderungen.
Ebenfalls kann Korrosion an den Koch-
Eventuell vorhandene Keime in den
platten entstehen, wenn
Speisen werden nur bei einer ausrei-
– eine Abdeckung bei noch feuchter
chend hohen Temperatur (> 70 °C) und
Kochzone aufgelegt wird.
bei einer ausreichend langen Zeit
– Feuchtigkeit und Dampf unter die
(> 10 Min.) abgetötet. Wenn Sie Zweifel
aufgelegte Abdeckung gelangen.
haben, ob die Speise genügend erhitzt
Die Kochfläche darf nicht als wird, wählen Sie eine etwas längere
Ablagefläche benutzt werden. Zeit.
Bei versehentlichem Einschalten oder Es ist außerdem wichtig, dass die Tem-
vorhandener Restwärme besteht die peratur in der Speise gleichmäßig ver-
Gefahr, dass das Ablagegut zu schmel- teilt ist. Wenden Sie die Speise oder
zen oder zu brennen beginnt. rühren Sie sie um.
Benutzen Sie kein Geschirr aus
Kunststoff oder Alu-Folie. Es
schmilzt bei hohen Temperaturen.
Die Masse-Kochmulde kann beschä-
digt werden.
14
Sicherheitshinweise und Warnungen
15
Vor dem ersten Benutzen
Vor dem ersten Benutzen
Zeitschaltuhr stellen Gerät reinigen
Je nach Modell ist ihr Gerät mit einer
Zeitschaltuhr ausgestattet. Backofenraum
Den Backofenraum mit warmem
Wasser, dem ein mildes Reinigungs-
mittel zugegeben ist, auswischen
und mit einem sauberen Tuch trock-
nen.
16
Vor dem ersten Benutzen
Glaskeramik-Kochfeld Masse-Kochmulde
Das Glaskeramik-Kochfeld vor dem Bei den ersten Benutzungen der
ersten Gebrauch gründlich reinigen Masse-Kochmulde kommt es zur
(siehe Kapitel ,,Reinigung und Pflege“). Geruchsentwicklung.
Beim ersten Benutzen kann es vorüber- Daher die Kochzonen ca. 5 Minuten
gehend zu einer Geruchsentwicklung bei höchster Reglerstellung ohne
kommen; die Restfeuchtigkeit in der Töpfe aufheizen.
Isolierung verdampft.
Der Schutzüberzug, der der Korrosion
vorbeugt, härtet unter Rauchbildung
nach.
17
Kochfeldfunktionen
Kochfeldfunktionen
Glaskeramik-Kochfeld Kochzonenerweiterung
Diese Funktion können Sie nur nutzen,
Kochzonen wenn Ihr Kochfeld über Vario-Kochzo-
Die Kochzonen sind auf dem Kochfeld nen oder eine Koch- / Bräterzone ver-
deutlich markiert. fügt.
18
Kochfeldgebrauch
Kochfeldgebrauch
Kochzonenregler Reglereinstellung wählen
Die Kochzonen werden durch Energie- Einstellung
regler gesteuert. Schmelzen von Butter,
Schokolade
Die Kochzonenregler nur rechtsher- Auflösen von Gelatine 1
Bereiten von Joghurt
um maximal bis zum Anschlag und
Warmhalten von Speisen
wieder zurückdrehen. Erwärmen kleiner Speise- /
Die Regler werden sonst zerstört. Flüssigkeitsmengen 1–2
Abschlagen von Cremes, Soßen
Sobald ein Regler auf eine Einstellung Backen von Omelette
gedreht wird, leuchtet die Kontrolllam- Auftauen von Tiefkühlkost
Quellen von Teigwaren,
pe für die Kochzonen. Milchreis, Haferbrei
Sie erlischt, wenn alle Kochzonenregler Dünsten von Obst, Gemüse, Fisch 2–3
auf ,,0“ gedreht werden. Garen von Brühen,
Hülsenfruchtsuppen
Garen von Fleisch, Fisch,
Kochfeld benutzen Gemüse, Klößen
Zum Ankochen / Anbraten eine hohe Kochen von Kartoffeln, Eintopf- 3–5
gerichten, Suppen
Einstellung wählen. Bereiten von Gelee, Marmelade
Wird eine Dampffahne am Deckel- Braten von Schnitzel, Leber, Brat-
wurst, Fisch, Spiegelei 5–7
rand sichtbar, auf die Fortkochstufe
zurückschalten. Backen von Kartoffelpuffern,
Pfannkuchen
Durch rechtzeitiges Umschalten Braten von Steaks 6–9
– vermeiden Sie ein Überkochen der Ausbacken in Fett (Fritieren)
Speisen. Diese Angaben sind Richtwerte. Sie beziehen
– vermeiden Sie ein Anbrennen der sich auf normale Portionen für 4 Personen. Bei
höheren Töpfen, beim Kochen ohne Deckel und
Speisen. für größere Mengen ist eine höhere Einstellung
– sparen Sie Energie. erforderlich. Werden kleinere Mengen zubereitet,
ist die niedrigere Einstellung zu wählen.
19
Kochfeldgebrauch
Kochfeldgebrauch
Hinweise zum Kochgeschirr Topfgröße
Wenn Sie folgende Hinweise beachten,
– erzielen Sie beim jeweiligen Koch- /
Bratvorgang einen optimalen Ener-
gieverbrauch.
– kann Überkochendes nicht auf die
Kochzone fließen und festbrennen. Den Durchmesser des Topfes / der
Pfanne entsprechend dem Kochzonen-
Topfboden durchmesser wählen.
Topfdeckel
20
Kochfeldgebrauch
21
Systeme im Backofen
Systeme im Backofen
Heißluft D Ober- und Unterhitze A
Diese Betriebsart arbeitet mit heißem Bei dieser konventionellen Betriebsart
Luftstrom. wird die Wärme von oben und unten an
das Nahrungsmittel herangeführt.
Das Gebläse an der Rückwand saugt
die Luft aus dem Backofenraum an, Ein Vorheizen des Backofens ist nur
führt sie über den ringförmigen Heizkör- notwendig
per und bläst die erhitzte Luft durch die – zum Backen von Kuchen, Gebäck
Öffnungen in der Rückwand wieder zu- mit kurzer Backzeit (bis ca. 30 Minu-
rück. ten),
– zum Backen von empfindlichen
Da die Hitze sofort das Nahrungsmittel
Teigen,
erreicht, ist ein Vorheizen des Back-
– zum Backen von dunklen Brotteigen,
ofens nicht erforderlich.
– zum Braten von Roastbeef, Filet.
Ausnahme: Beim Braten von Roast-
beef / Filet und zum Backen von dunk-
len Brotteigen den Backofen vorheizen. Grill n
Bei Heißluft kann in mehreren Ebenen Der Grillheizkörpers wird durch seine
gleichzeitig gebacken und gebraten hohe Heizleistung wenige Minuten
werden. nach dem Einschalten rotglühend und
Aufgrund des Luftstromes wird bei die- erzeugt die zum Grillen erforderliche
ser Betriebsart mit niedrigeren Tempe- Infrarotstrahlung.
raturen gearbeitet als bei Ober- und Den Grillheizkörper ca. 5 Minuten bei
Unterhitze. geschlossener Backofentür vorheizen.
Schnellaufheizen Ä Umluftgrillen N
In dieser Betriebsart werden Grill- und Beim Umluftgrillen verteilt das Gebläse
Unterhitzeheizkörper und das Gebläse an der Rückwand die Hitze des Grill-
gleichzeitig eingeschaltet, um das Ge- heizkörpers auf das gesamte Grillgut.
rät möglichst rasch auf die gewünschte Die Temperatureinstellung ist niedriger
Temperatur aufzuheizen. Sobald die als beim herkömmlichen Grillen.
Signallampe für die Backofenbehei-
zung erlischt, ist die eingestellte Tempe-
ratur erreicht. Der Wahlschalter muss
dann auf die gewünschte Betriebsart
gedreht werden.
22
Backofen bedienen
Backofen bedienen
Bedienelemente – Beleuchtung H
Zum separaten Einschalten der
Die Bedienelemente des Backofens Backofenbeleuchtung.
bestehen aus dem Wahlschalter für die
Betriebsarten und dem Temperaturwäh- – Ober- und Unterhitze A
ler. Zum Backen / Braten von traditionel-
len Rezepten, Soufflé.
Wahlschalter für die Betriebsarten – Grill n
Zum Grillen von Grillgut wie z. B.
Kotelett, Steak, Geflügel, Schaschlik.
Gegrillt wird bei geschlossener
Backofentür.
– Schnellaufheizen Ä
Zur Verkürzung der Aufheizzeiten
des Gerätes, zum Vorheizen.
Für die Zubereitung von Fertig-
gerichten.
– Heißluft D
Zum gleichzeitigen Backen / Garen
auf mehreren Ebenen.
– Umluftgrillen N
Zum Grillen von Grillgut mit größe-
rem Durchmesser, z. B. Rollbraten,
Den Wahlschalter drehen Sie
Geflügel.
– rechtsherum, um die Betriebsarten Gegrillt wird bei geschlossener
,,Schnellaufheizen Ä“, ,,Heißluft D“ Backofentür.
oder ,,Umluftgrillen N“ einzustellen.
– linksherum, um die Betriebsarten
,,Beleuchtung H“, ,,Ober- und Unter-
hitze A“ und ,,Grill n“ einzustellen.
23
Backofen bedienen
24
Backofen bedienen
Nach dem Garvorgang das Gargut aus Bei einigen Gerichten, wie Biskuit
dem Ofen nehmen. oder Kleingebäck, während der
Sie können, wenn Ihr Gerät über eine Aufheizphase nicht die Betriebsart
Zeitschaltuhr verfügt, Garvorgänge ,,Schnellaufheizen Ä“ einsetzen.
auch automatisch beenden oder zeit-
verzögert starten lassen, siehe hierzu Den Wahlschalter auf ,,Schnellauf-
unter ,,Garzeitprogrammierung“. heizen Ä“drehen.
Mit dem Temperaturwähler die
Betriebsart ,,Schnellauf- erforderliche Temperatur einstellen.
heizen Ä“ nutzen Die Backofenbeheizung startet.
Die Betriebsart ,,Schnellaufheizen Ä“ Nachdem die Signallampe über dem
können Sie nutzen, um Temperaturwähler zum ersten Mal
– den Backofen vorzuheizen. erloschen ist, die gewünschte Be-
triebsart einstellen, und das Gargut
– um Fertiggerichte zu garen. in den Backofen geben.
25
Backofen bedienen
Fertiggerichte garen
Die Betriebsart ,,Schnellaufheizen Ä“
lässt sich auch für das Garen von Fer-
tiggerichten, wie Pizza, Lasagne, gefüll-
tes Baguette, Rösti, etc. nutzen.
Den Wahlschalter auf ,,Schnellauf-
heizen Ä“ drehen.
Die erforderliche Temperatur ein-
stellen.
Das Gericht in den vorgeheizten
Backofen geben.
Das Umschalten auf eine andere
Betriebsart entfällt.
Beachten Sie die Hinweise des Her-
stellers auf der Verpackung.
26
Zubehör
Zubehör
Ihr Gerät ist ausgestattet mit Fettfilter
– Backblech, Der Fettfilter muss vor der Ansaug-
– Fettpfanne, öffnung des Gebläses angebracht
werden:
– Rost, – bei ,,Heißluft D“ zum Braten auf dem
– Fettfilter. Rost und im offenen Topf oder Bräter.
– beim ,,Umluftgrillen N“.
Weiteres Zubehör erhalten Sie über
Ihren Fachhändler oder den Miele
Kundendienst. Informationen über
dieses Sonderzubehör finden Sie im
gleichnamigen Kapitel.
27
Zeitschaltuhr
Zeitschaltuhr
Je nach Modell ist Ihr Gerät mit einer Symbole im Anzeigefeld
Zeitschaltuhr ausgestattet.
Folgende Symbole erscheinen:
Funktionen l
– leuchtet, wenn eine Kurzzeit einge-
stellt ist.
AUTO
– leuchtet, wenn ein Garvorgang vor-
gewählt ist.
– blinkt, wenn das Garzeitende er-
reicht ist.
AUTO und @
– leuchten, wenn die Garzeit abläuft.
@
– leuchtet, wenn der Backofen unab-
Die Zeitschaltuhr kann hängig von der Zeitschaltuhr benutzt
– die Tageszeit anzeigen. werden kann.
– den Backofen automatisch aus- oder
ein- und ausschalten.
Drucktasten
Mit den Drucktasten können Sie
l
– eine Kurzzeit eingeben.
g
– die Garzeit eingeben.
)
– das Garzeitende eingeben.
i
– eingegebene Garvorgänge löschen,
– den Backofen unabhängig von der
Zeitschaltuhr benutzen (das Sym-
bol ,,@“ leuchtet im Anzeigefeld).
+/–
– die Zeiten eingeben/ändern.
28
Zeitschaltuhr
29
Zeitschaltuhr
30
Zeitschaltuhr
31
Backen
Backen
Zum Backen empfehlen wir: Heißluft D
– Heißluft D Sie können in mehreren Ebenen gleich-
– Ober- und Unterhitze A zeitig backen. Wir empfehlen:
1 Blech = Einschubhöhe 1
Backform 2 Bleche = Einschubhöhe 1 + 3
Beachten Sie bei der Wahl des Behei- 3 Bleche = Einschubhöhe 1, 2 + 4
zungssystems das Material der Back- bei Geräten mit nachge-
form, um ein optimales Backergebnis rüstetem Teleskopwagen:
zu erzielen. Einschubhöhe 1, 2 + 5
– ,,Heißluft D“
Backen Sie nicht gleichzeitig mehr
Sie können jede Backform aus tem-
als 2 Bleche mit feuchtigkeitshal-
peraturbeständigem Material einset-
tigem Gebäck, Kuchen oder Brot.
zen.
– ,,Ober- und Unterhitze A“ Achten Sie darauf, dass sich der
Hier verwenden Sie bitte matte und Fettfilter nicht vor der Ansaugöff-
dunkle Backformen aus Schwarz- nung des Gebläses befindet. Die
blech, dunklem Email, aus nachge- Backzeit verlängert sich dadurch.
dunkeltem Weißblech und mattem
Aluminium sowie Formen aus hitze- Bei ,,Heißluft D“ liegt die Backtempera-
beständigem Glas oder beschichte- tur niedriger als bei ,,Ober- und Unter-
te Formen. hitze A“. Beachten Sie die Angaben in
Verwenden Sie möglichst keine hel- der Backtabelle.
len Backformen aus blankem Mate-
rial. Sie reflektieren die Wärmestrah- Ober- und Unterhitze A
lung des Backofens. Dadurch kann
die Wärme das Backgut schlechter Verwenden Sie matte, dunkle Back-
erreichen, und es ergibt eine un- formen. Helle Formen aus blankem
gleichmäßige oder schwache Bräu- Material ergeben eine ungleich-
nung in der Form. Unter ungünstigen mäßige oder schwache Bräunung
Umständen wird das Backgut auch in der Form, und unter ungünstigen
nicht richtig gar. Umständen wird das Backgut auch
nicht richtig gar.
33
Backtabelle
Backtabelle
Heißluft D
Temperatur Empfohlene Zeit
in °C Einschubhöhe in Min.
Rührteig
Sandkuchen, Rehrücken 150 – 170 1 50 – 60
Napfkuchen 150 – 170 1 70 – 80
Rührkuchen (Blech)1) 150 – 170 1 25 – 30
Marmor-, Nusskuchen (Form) 150 – 170 1 70 – 80
Obstkuchen mit Baiser oder Guss (Blech) 150 – 170 1 45 – 50
Obstkuchen (Blech) 150 – 170 1 35 – 45
Obstkuchen (Form) 150 – 170 1 55 – 65
Tortenboden 1) 3) 150 – 170 1 25 – 30
Kleingebäck 1) 3) (Plätzchen) 150 – 170 1, 2, 4 4) 20 – 25
Biskuitteig 1) 3)
Torte 1) 3) 160 – 180 1 25 – 35
Tortenboden 1) 3) 160 – 180 1 20 – 25
Rolle 1) 3) 160 – 180 1 20 – 25
Knetteig
Tortenboden 150 – 170 1 20 – 25
Nusskranz 150 – 170 1 45 – 55
Streuselkuchen 150 – 170 1 45 – 55
Kleingebäck 1) 3) (Plätzchen) 150 – 170 1, 2, 4 4) 15 – 25
Quarktorte 150 – 170 1 75 – 85
Apfeltorte, gedeckt 1) 150 – 170 1 55 – 70
Aprikosentorte mit Guss 1) 150 – 170 1 60 – 75
Wähe 2) 190 – 210 1 25 – 35
Hefeteig / Quark-Öl-Teig
Streuselkuchen 150 – 170 1 35 – 45
Obstkuchen (Blech) 160 – 180 1 40 – 50
Stollen 150 – 170 1 60 – 70
Weißbrot 160 – 180 1 40 – 50
Vollkornbrot 2) (in zwei Stufen gebacken: 1+2) 230 + 1 20 +
170 – 190 40 – 50
Pizza (Blech) 1) 170 – 190 1 40 – 50
Zwiebelkuchen 1) 170 – 190 1 35 – 45
Apfeltaschen 150 – 170 1, 3 25 – 30
Brandteig 1) 3)
Windbeutel 160 – 180 1, 3 35 – 45
Blätterteig 1) 170 – 190 1, 3 20 – 25
Eiweißgebäck 1)
Makronen 120 – 140 1, 2, 4 4) 25 – 50
Die Zeiten gelten, wenn nicht anders angegeben, für einen nicht vorgeheizten Backofen.
Bei einem vorgeheizten Backofen verkürzen sich die Zeiten um ca. 10 Minuten.
34
Backtabelle
160 – 180 1 50 – 60
160 – 180 1 70 – 80
180 – 200 1 oder 2 20 – 25
160 – 180 1 70 – 80
180 – 200 1 oder 2 45 – 50
180 – 200 1 oder 2 35 – 45
160 – 180 1 55 – 65
180 – 200 1 20 – 25
180 – 200 2 12 – 20
180 – 200 1 20 – 30
180 – 200 1 15 – 20
190 – 210 1 oder 2 13 – 18
180 – 200 2 35 – 45
180 – 200 2 40 – 50
170 – 190 2 60 – 70
190 – 210 1 oder 2 40 – 50
250 + 1 oder 2 15 +
180 – 200 40 – 50
200 – 220 1 oder 2 40 – 50
190 – 210 1 oder 2 25 – 35
170 – 190 1 oder 2 25 – 30
190 – 210 2 30 – 40
200 – 220 1 oder 2 20 – 25
130 – 150 2 25 – 50
35
Braten
Braten
Zum Braten empfehlen wir: Das Geschirr auf den Rost in den
kalten Backofen setzen.
– Heißluft D
Ausnahme: Zum Braten von Roastbeef,
– Ober- und Unterhitze A
Filet den Backofen auf die im Rezept
angegebene Temperatur vorheizen.
Heißluft D:
Zum Braten auf dem Rost und im Wählen Sie zum Braten die Einschub-
offenen Topf oder Bräter stets den höhe 1.
Fettfilter vor der Ansaugöffnung des Ausnahme: Bei ,,Ober- und Unterhit-
Gebläses anbringen. ze A“ zum Braten von Geflügel mit
einem Gewicht bis zu 1 kg, Roastbeef,
Filet, Fisch die Einschubhöhe 2 benut-
zen.
Bei ,,Heißluft D“ genügt eine um ca.
40 °C niedrigere Brattemperatur als
bei ,,Ober- und Unterhitze A“.
Je größer der Braten, desto niedriger
die Temperatur.
Stellen Sie ab 3 kg eine ca. 10 °C nied-
rigere Temperatur ein, als in der Brat-
Günstig ist das Braten im Topf L. tabelle angegeben ist.
– Es bleibt genügend Bratenfond zum Der Bratvorgang dauert dadurch zwar
Zubereiten einer Soße. etwas länger, aber das Fleisch wird
gleichmäßig gar und bekommt keine zu
– Der Backofenraum bleibt sauberer dicke Kruste.
als beim Braten auf dem Rost.
Zum Braten auf dem Rost K ist eine
Folgendes Geschirr können Sie ver- um 20 °C niedrigere Temperatur erfor-
wenden: derlich als zum Braten im Topf L.
Bräter, Bratentopf, feuerfeste Glasform,
Bratfolie, Römertopf. Beim Braten auf dem Rost immer Rost
und Fettpfanne zusammen einschieben.
Das Geschirr muss hitzebeständige Die Bratzeit richtet sich nach der
Griffe haben. Fleischart, der Größe und der Dicke
des Fleisches.
36
Braten
37
Brattabelle
Brattabelle
Heißluft D 1) Ober- und
Unterhitze A
Temperatur Zeit Temperatur Zeit
Empf.
in °C in Min. in °C in Min.
Einschub-
im Brat- im Brat-
höhe
topf L2) topf L2)
Rinderbraten ca. 1 kg 1 190 – 210 100 – 120 220 – 240 100 – 120
Rinderfilet,
Roastbeef 3) ca. 1 kg 1 4) 190 – 210 45 – 55 220 – 240 45 – 55
Wildbraten ca. 1 kg 1 4) 180 – 200 90 – 120 220 – 240 90 – 120
Schweinebraten,
Nacken ca. 1 kg 1 170 – 190 100 – 120 210 – 230 100 – 120
Schweinefilet,
Kotelettstück ca. 1 kg 1 170 – 190 60 – 80 200 – 220 60 – 80
Kasseler ca. 1 kg 1 170 – 190 70 – 80 210 – 230 70 – 80
Hackbraten ca. 1 kg 1 170 – 190 50 – 60 200 – 220 50 – 60
Kalbsbraten ca. 1,5 kg 1 4) 180 – 200 90 – 110 200 – 220 90 – 110
Lammkeule ca. 2,5 kg 1 170 – 190 120 – 140 190 – 210 120 – 140
Geflügel 0,8 – 1 kg 1 4) 170 – 190 50 – 60 200 – 220 50 – 60
Geflügel ca. 2 kg 1 170 – 190 90 – 110 200 – 220 90 – 110
Geflügel, gefüllt ca. 2 kg 1 170 – 190 120 – 150 200 – 220 120 – 150
Geflügel ca. 4 kg 1 180 – 200 150 – 180 180 – 200 150 – 180
Fisch im Stück ca. 1,5 kg 1 4) 160 – 180 35 – 55 200 – 220 35 – 55
Die Zeiten gelten, wenn nicht anders angegeben, für den nicht vorgeheizten Backofen.
38
Auftauen
Auftauen
Sie können den Backofen auch zum Zeiten zum An- oder Auftauen
Auftauen nutzen.
Die Zeiten richten sich nach Art und
Verwenden Sie hierzu die Betriebsart Gewicht des Tiefkühlgutes:
,,Heißluft D“ mit einer Temperaturein-
Hähnchen, 800 g. . . . . . . 90 – 120 Min.
stellung bis maximal 50 °C.
Fleisch, 500 g . . . . . . . . . . 60 – 90 Min.
Besonders schonend ist das Auftauen Fleisch, 1000 g . . . . . . . . 90 – 120 Min.
ohne Temperatureinstellung. Hierbei Bratwurst, 500 g . . . . . . . . 30 – 50 Min.
wälzt das Gebläse an der Rückwand Fisch, 1000 g. . . . . . . . . . . 60 – 90 Min.
die Kaltluft (Raumluft) um. Erdbeeren, 300 g . . . . . . . 30 – 40 Min.
Butterkuchen, 500 g . . . . . 20 – 30 Min.
Beachten Sie:
Brot, 500 g. . . . . . . . . . . . . 30 – 40 Min.
– Lassen Sie das Gefriergut ohne Ver-
packung auf einem Backblech oder
in einer Schüssel auftauen.
– Verwenden Sie beim Auftauen von
Geflügel den Rost mit Fettpfanne.
Das Gefriergut liegt dann nicht in der
Auftau-Flüssigkeit.
39
Garen
Garen
Zum Garen empfehlen wir: Tipps zum Garen
– Heißluft D – Decken Sie Speisen zu,
– Ober- und Unterhitze A die schmoren oder dünsten sollen,
Geeignet ist folgendes Geschirr: wie z. B. Kartoffeln, Gemüse.
feuerfeste Glasform, Porzellangeschirr, Dadurch vermeiden Sie ein Austrock-
Römertopf, Kochtopf mit hitzebeständi- nen der Speise. Haben Sie keinen
gen Griffen Deckel zur Hand, können Sie Alu-Fo-
lie oder nasses Pergamentpapier ver-
Schieben Sie den Rost in die Ein- wenden.
schubhöhe 1 und stellen Sie das
Geschirr darauf. – Speisen werden ohne Deckel
gegart, wenn sie eine krosse Kruste
Die Betriebsart und die Temperatur haben sollen, wie z. B. Fleisch,
einstellen: Gratin.
Heißluft D . . . . . . . . . . . . 170 – 190 °C – Zum Garen können Sie das Ge-
Ober- und Unterhitze A. . 190 – 210 °C schirr auch stapeln. Dabei wird der
Deckel des unteren Topfes umge-
Zeiten zum Garen dreht aufgelegt.
Menü . . . . . . . . . . . . . . . . . 70 – 90 Min. Speisen, die bräunen sollen, nach
Auflauf . . . . . . . . . . . . . . . . 40 – 60 Min. oben stellen.
40
Garen
41
Garen
42
Einkochen
Einkochen
Zum Einkochen empfehlen wir Nach dem Perlbeginn
,,Heißluft D“.
Die Temperatur rechtzeitig herunter-
Folgende Einkochbehälter sind geeig-
stellen, um ein Überkochen zu ver-
net:
hindern.
– Einkochgläser
Bei der Verwendung von Gummirin-
– bei Obst, Gurken
gen kann manchmal ein unangeneh-
mer Gummigeruch entstehen. Die Den Wahlschalter auf ,,Beleuch-
Geruchsentwicklung wird vermin- tung H“ drehen.
dert, wenn Sie auf die vorbereiteten
Die Gläser zum weiteren Einkochen
Gläser im Backofen ein nasses Haus-
noch für ca. 25 – 30 Minuten im Back-
haltspapiertuch legen.
ofen stehen lassen.
– Gläser mit Schraubverschlüssen
Verwenden Sie nur spezielle Gläser, – bei Gemüse
die Sie im Fachhandel erhalten.
Die Temperatur auf 100 °C reduzie-
ren.
Verwenden Sie keine Dosen!
Das Gemüse weiter garen:
Die Fettpfanne in die Einschub- Spargel, Möhren . . . . . 60 – 90 Minuten
höhe 1 schieben, und die Gläser Erbsen . . . . . . . . . . . . 90 – 120 Minuten
hineinsetzen.
Den Wahlschalter auf ,,Beleuch-
tung H“ drehen.
Die Gläser zum weiteren Einkochen
noch für ca. 25 – 30 Minuten im Back-
ofen stehen lassen.
43
Grillen
Grillen
Vor dem Grillen den Grillheizkörper Grillen auf dem Rost
ca. 5 Minuten bei geschlossener
Backofentür vorheizen.
44
Grillen
45
Grilltabelle
Grilltabelle
Den Grillheizkörper ca. 5 Minuten bei geschlossener Backofentür vorheizen.
46
Prüfgerichte
Prüfgerichte
Prüfgerichte nach DIN 44 547
Gebäck Form / Betriebs- Einschub- Temperatur- Backzeit
Backblech art höhe einstellung in Min.
Anzahl von unten in °C
Spritzgebäck 1 Backblech Heißluft D 1 140 2) 35 – 38
2 Backbleche Heißluft D 1, 3 140 2) 38 – 44
3 Backbleche Heißluft D 1, 2, 4 1) 140 2) 42 – 48
1 Backblech Ober- u. 2 170 2) 22 – 28
Unterhitze A vorgeheizt + Vorheizen
Wasserbiskuit Springform Heißluft D 1 170 2) 25 – 30
Springform Ober- u. 1 190 2) 20 – 25
Unterhitze A vorgeheizt + Vorheizen
Hefeblech- 1 Backblech Heißluft D 1 170 45 – 55
kuchen 2 Backbleche Heißluft D 1, 3 170 50 – 60
1 Backblech Ober- u.
Unterhitze A 2 190 50 – 60
Weitere Prüfgerichte
Gebäck / Form / Betriebs- Einschub- Temperatur- Garzeit
Gericht Backblech art höhe einstellung in Min.
Anzahl von unten in °C
Rührkuchen Kastenform Heißluft D 1 160 55 – 65
Ober- u.
Unterhitze A 1 170 55 – 65
Ente Rost auf Heißluft D 1 160 100 – 120
1700 g Fettpfanne Ober- u.
Unterhitze A 1 200 100 – 120
Schweine- Rost auf Heißluft D 1 160 140 – 160
braten 1500 g Fettpfanne Ober- u.
Unterhitze A 1 200 140 – 160
Toastbrot Rost Grill n 4 maximal 3–4
47
Reinigung und Pflege
Reinigung und Pflege
Glaskeramik-Kochfeld
Zum Reinigen des Kochfeldes gelten
prinzipiell die gleichen Gesichtspunkte
wie für Glasflächen.
48
Reinigung und Pflege
49
Reinigung und Pflege
Reinigung und Pflege
Masse-Kochmulde Kochmulde
50
Reinigung und Pflege
Reinigung und Pflege
Gerätefront, Bedienelemente Zubehör
Die Gerätefront und die Bedienelemen-
te mit einem milden Reinigungsmittel Backblech, Fettpfanne, Rost,
oder mit einem Spritzer Spülmittel im Aufnahmegitter
Wasser abwischen. nach jedem Gebrauch spülen und
Danach die Flächen mit einem weichen abtrocknen.
Tuch trockenreiben.
Festere Verschmutzungen mit Wasser
einweichen und mit einer weichen
Verwenden Sie keine Scheuermittel
Bürste oder einem Geschirrreiniger-
und keine harten Schwämme oder
schwamm entfernen. Sie können auch
Bürsten! Sie verkratzen die Ober-
einen nicht scheuernden Edelstahlreini-
fläche.
ger verwenden.
Beim Backofen mit weißer oder
farbiger Front empfehlen wir nach Fettfilter
jedem Benutzen in heißem Wasser mit Spülmittel oder in
– den Griff der Backofentür der Geschirrspülmaschine reinigen.
– die Bedienblende
Bei der Reinigung des Fettfilters im Ge-
feucht mit einem milden fettlösenden
schirrspüler kann es je nach verwende-
Reinigungsmittel, z. B. Spülmittel, abzu-
tem Reiniger zu bleibenden Verfärbun-
wischen. So verhindern Sie ein nicht
gen der Filterfläche kommen.
mehr abwaschbares Einbrennen von
Die Funktion wird dadurch nicht beein-
Fett oder anderen Rückständen.
trächtigt.
Beim Backofen mit Edelstahlfront eig-
net sich zur Reinigung der Gerätefront
auch ein nicht scheuernder Edelstahl-
reiniger.
51
Reinigung und Pflege
Reinigung und Pflege
Backofenraum Die herausnehmbare Rückwand ist
zusätzlich mit dunkelgrauem katalyti-
Beschichtungen im Backofenraum schem Email beschichtet.
52
Reinigung und Pflege
53
Reinigung und Pflege
Reinigung und Pflege
Zum bequemeren Reinigen des
Backofenraums können Sie
– die Backofentür abnehmen,
– die Aufnahmegitter herausnehmen,
– die Rückwand herausnehmen,
– den Oberhitzeheizkörper absenken.
Backofentür abnehmen
Die Tür ganz öffnen.
54
Reinigung und Pflege
Beim Wiedereinbau müssen Sie darauf achten.
Backofentür einsetzen Aufnahmegitter herausnehmen
Die Backofenbeleuchtung einschalten.
55
Reinigung und Pflege
Rückwand herausnehmen
56
Störungen – Was tun?
Störungen – Was tun?
Installations- und Wartungsarbeiten . . . die Beheizung funktioniert, aber
sowie Reparaturen dürfen nur quali- nicht die Backofenbeleuchtung?
fizierte Fachleute durchführen. Die Glühlampe ist defekt.
Durch unsachgemäße Installations-
So wechseln Sie die Lampe aus:
und Wartungsarbeiten oder Repara-
turen können erhebliche Gefahren Das Gerät elektrisch vom Netz
für den Benutzer entstehen, für die trennen:
der Hersteller nicht haftet. Den Netzstecker des Gerätes ziehen
oder die Sicherung der Hausinstalla-
Folgende Störungen können Sie jedoch tion ausschalten.
selbst beheben:
57
Störungen – Was tun?
58
Störungen – Was tun?
59
Störungen – Was tun?
60
Störungen – Was tun?
Bei der Backofentür mit drei Schei- Scheiben und andere Einzelteile rei-
ben können Sie auch die mittlere Glas- nigen, und die Backofentür wieder
scheibe herausnehmen. zusammenbauen:
Die Scheibe nach vorn heraus- Die mittlere Scheibe (falls vorhan-
ziehen. den) fast bis zum Ende einschieben;
die aufgedruckte Materialnummer
Dabei können sich unter Umständen
muss unten rechts in der Ecke les-
die Dichtprofile lösen, die am oberen
bar sein. Die Dichtprofile aufstecken,
Ende der Scheibe rechts und links
und die Scheibe bis zum Ende ein-
nahe der Führungsschienen aufge-
schieben.
steckt sind. Diese Profile sichern die
Scheibe gegen Verrutschen im Rah-
men.
61
Störungen – Was tun?
Die seitlichen Dichtungen für die Die Leiste samt Dichtung vor die
Innenscheibe in die vorgesehenen Glasscheiben setzen.
Nuten legen.
Der richtige Sitz der Dichtung ge-
währleistet, dass bei Garvorgängen
keine Wrasen in die Tür dringen kön-
nen.
62
Kundendienst
Kundendienst
Bei Störungen, die Sie nicht selbst Der Kundendienst benötigt die Modell-
beseitigen können, benachrichtigen bezeichnung und Fabrikationsnummer
Sie bitte Ihres Gerätes.
– Ihren Miele Fachhändler Die Informationen finden Sie auf dem
Typenschild, das bei geöffneter Back-
oder
ofentür unterhalb des Backofenraums
– den Miele Werkkundendienst unter zu sehen ist.
der Telefonnummer:
Geben Sie bei Herden auch die Modell-
P 0800 22 44 666 bezeichnung und Fabrikationsnummer
^ Salzburg (06 62) 85 84-3 21 Ihres Kochfeldes an.
(06 62) 85 84-3 22
Wien (01) 6 80 95-3 00
Ü 4 97 11-20
4 97 11-22
63
Sonderzubehör
Sonderzubehör
Das Sonderzubehör ist im Miele Fach- Der Spritzschutzeinsatz sammelt den
handel oder im Miele Kundendienst er- abtropfenden Bratensaft in der Fett-
hältlich. pfanne und schützt ihn vor dem Ver-
brennen. Der Bratensaft kann so noch
Teleskopwagen weiterverwendet werden.
Entnahmegriff
64
Sonderzubehör
65
Gerät elektrisch anschließen
Gerät elektrisch anschließen
Die erforderlichen Anschlussdaten fin-
Die Installation des Gerätes an das
den Sie auf dem Typenschild, das bei
Elektronetz darf nur von einem quali-
geöffneter Backofentür unterhalb des
fizierten Elektro-Fachmann durchge-
Backofenraums zu sehen ist.
führt werden, der die landesübli-
Diese Angaben müssen mit denen des
chen Vorschriften und die Zusatz-
Netzes übereinstimmen.
Vorschriften der örtlichen Elektro-
Versorgungsunternehmen genau Auch bei Rückfragen an ein Miele Ver-
kennt und sorgfältig einhält. triebszentrum geben Sie bitte immer
die Spannung sowie die Modellbezeich-
Durch unsachgemäße Installations- nung und Fabrikationsnummer an.
und Wartungsarbeiten oder Repara-
turen können erhebliche Gefahren Zusätzlich für Österreich
für den Benutzer entstehen, für die
Der Anschluss darf nur an eine nach
der Hersteller nicht haftet.
ÖVE - EN 1 ausgeführte Elektroanlage
erfolgen.
Der Anschluss darf nur an eine nach
VDE 0100 ausgeführte Elektroanlage Zur Erhöhung der Sicherheit empfiehlt
erfolgen. der ÖVE dem Gerät einen FI-Schutz-
schalter mit einem Auslösestrom von
Der Anschluss an eine Steckdose
30 mA (ÖVE - SN 50) vorzuschalten.
(nach VDE 0701) ist zu empfehlen, da
er den Kundendienst erleichtert. Durch elektronische Bauteile kann im
Fehlerfall ein Fehlerstrom mit einem
Falls für den Benutzer die Steckdose
Gleichstromanteil von mehr als 6 mA
nicht mehr zugänglich ist oder ein
oder von mehr als 20% des Gesamt-
Festanschluss vorgesehen ist, muss
fehlerstroms verursacht werden.
installationsseitig eine Trennvorrichtung
für jeden Pol vorhanden sein. Es sind daher in der Installation unbe-
dingt gleichstromsensitive Fehlerstrom-
Als Trennvorrichtung gelten Schalter
Schutzschalter zu verwenden.
mit einer Kontaktöffnung von mindes-
tens 3 mm. Dazu gehören LS-Schalter,
Sicherungen und Schütze (EN 60 335).
Zur Erhöhung der Sicherheit empfiehlt
der VDE in seiner Leitlinie DIN
VDE 0100 Teil 739 dem Gerät einen
FI-Schutzschalter mit einem Auslöse-
strom von 30 mA (DIN VDE 0664) vor-
zuschalten.
66
Gerät elektrisch anschließen
Anschlussschema Herd
Der Herd muss mit einer Anschluss-
leitung vom Kabeltyp H 05 VV-F oder
H 05 RR-F mit geeignetem Querschnitt
entsprechend dem Anschlussschema
angeschlossen werden.
Maximaler Anschlusswert siehe Typen-
schild.
Kombinierbare Kochfelder
Die Kombination der Herde darf nur mit
einem der nachstehend aufgeführten
Kochfelder erfolgen:
KM 200
KM 213, KM 227
KM 215, KM 228
Backofen
Der Backofen ist mit einer ca. 1,5 m
langen 3adrigen Anschlussleitung mit
Stecker anschlussfertig für Wechsel-
strom 50 Hz, 230 V, ausgerüstet.
Die Absicherung erfolgt mit 16 A.
Der Anschluss darf nur an eine ord-
nungsgemäß angelegte Schutzkontakt-
Steckdose erfolgen.
Anschlusswert siehe Typenschild.
67
Glaskeramik-Kochfeld einbauen
Glaskeramik-Kochfeld einbauen
Beim Einbau eines Kochfeldes dürfen
sich an der Rückseite und an einer Sei-
tenwand beliebig hohe Schrank- oder
Raumwände befinden, an der anderen
Seitenwand darf kein Möbelstück oder
Gerät höher als das Kochfeld sein.
68
Glaskeramik-Kochfeld einbauen
KM 213, KM 215
69
Glaskeramik-Kochfeld einbauen
KM 227, KM 228
70
Glaskeramik-Kochfeld einbauen
71
Masse-Kochmulde einbauen
Masse-Kochmulde einbauen
Beim Einbau eines Kochfeldes dürfen KM 200
sich an der Rückseite und an einer Sei-
tenwand beliebig hohe Schrank- oder
Raumwände befinden, an der anderen
Seitenwand darf kein Möbelstück oder
Gerät höher als das Kochfeld sein.
* Einbauhöhe
1 2
72
Herd einbauen
Herd einbauen
Die Netzanschlussdose spannungs-
los machen.
Beachten Sie das Anschlusssche-
ma auf dem Herd!
73
Backofen einbauen
Backofen einbauen
Soll der Backofen in einen Unter-
schrank eingebaut werden, so
muss bei vorhandenem Zwischen-
boden zur ausreichenden Belüftung
des Gerätes ein Lüftungsausschnitt
möglichst nahe der Schrankrück-
wand/Wand vorgesehen werden.
Die Größe des Lüftungsauschnitts
muss mindestens 150 cm2 betra-
gen, die Form ist beliebig (siehe
auch Kapitel ,,Herd einbauen“).
74
75
Änderungen vorbehalten / 22 / 005 D – 3200
Dieses Papier besteht aus 100 % chlorfrei gebleichtem Zellstoff und ist somit umweltschonend.
