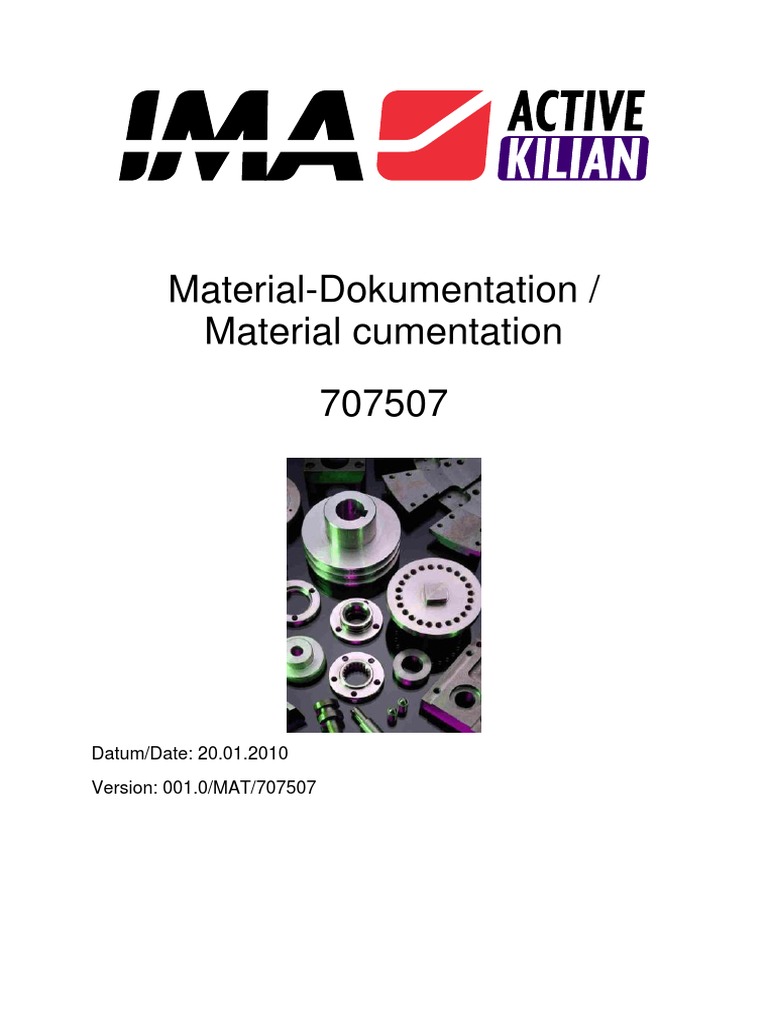

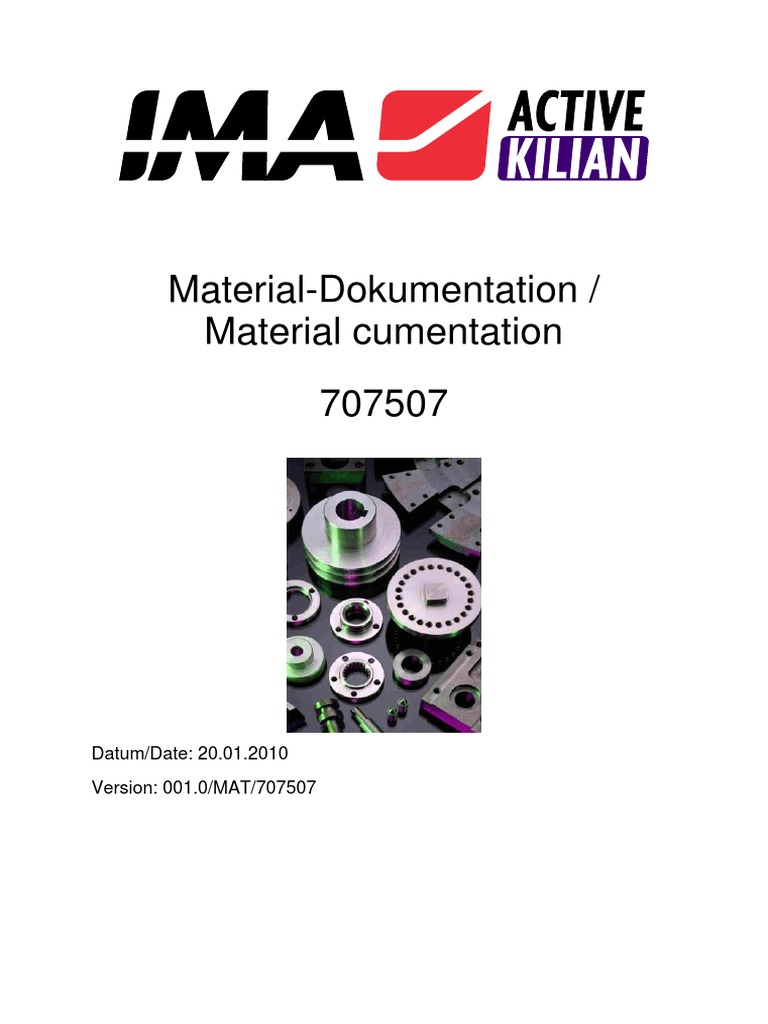

Material-Dokumentation /
Material cumentation
707507
Datum/Date: 20.01.2010
Version: 001.0/MAT/707507
Weitergabe sowie Vervielfältigen dieses Transmission and copying of this document,
Dokumentes, Verwertung und Mitteilung seines commercial use and communication of its
Inhalts nicht gestattet, soweit nicht ausdrücklich contents are not permitted without explicit
zugestanden. Zuwiderhandlungen verpflichten zu consent. Infringements are subject to
Schadensersatz. Alle Rechte für den Fall der compensation. All rights in the case of award of
Patenterteilung oder Gebrauchsmuster- patents or registered designs reserved.
Eintragung vorbehalten. (According to DIN 34)
(Nach DIN 34)
Diese Dokumentation unterliegt nicht dem This documentation is not subject to the
Änderungsdienst durch die Firma IMA KILIAN. modification service of IMA KILIAN. Thus,
Änderungen in dieser Dokumentation sowie alle modifications to this documentation and all rights
Rechte vorbehalten. are reserved.
IMA KILIAN GmbH & Co. KG

Scarletallee 11
D-50735 Köln (Cologne)
Fon: +49 (0)221 / 7174-0
Fax: +49 (0)221 / 7174-110
Bild 1: ISO 9001 Zertifikat

Technical Documentation
Material Documentation
SYNTHESIS 700-ZS - 707507 Herstellerbescheinigung / Manufacturer certification
Synthesis 700-ZS (707507)
1 Herstellerbescheinigung / Manufacturer
certification
Werkstoffe und Flächen der Identification of material and
Bauteile mit direktem Kontakt zum areas in direct contact with
Pressmaterial compressing product
Maschinen / Gerätetyp:
Machine / DeviceType:
Synthesis 700-ZS
Auftrags-Nummer:
Order-No.:
707507
Hersteller / Manufacturer IMA KILIAN GmbH Co. KG
Anschrift / Address Scarletallee 11 D-50735 Köln
Hiermit erklären wir (IMA KILIAN), dass die We (IMA KILIAN) hereby declare that the
bei der Herstellung der Tablettenpresse materials (material and areas in direct
verwendeten Materialien (Werkstoffe und contact with compressing product) used for
Flächen der Bauteile mit direktem Kontakt the manufacturing of tablet presses comply
zum Pressmaterial) den geforderten with the international standards regulations
internationalen Richtlinien und for food compatibility.
Bestimmungen in Bezug auf die
Lebensmittelverträglichkeit entsprechen.
Diese Dokumentation unterliegt nicht dem This documentation is not subject to the
Änderungsdienst durch die Firma IMA modification service of IMA KILIAN. Thus,
KILIAN. Änderungen in dieser modifications to this documentation and all
Dokumentation sowie alle Rechte rights are reserved.
vorbehalten.
001.0/MAT/707507 3 / 44
SYNTHESIS 700-ZS - 707507 Änderungskontrolle / Change control
2 Änderungskontrolle / Change control

Version Datum Änderung
001.0 20.01.2010 Erstellung / First issue
4 / 44 001.0/MAT/707507
SYNTHESIS 700-ZS - 707507 Änderungskontrolle / Change control
Inhaltsverzeichnis / Table of Contents

1 Herstellerbescheinigung / Manufacturer certification 3
2 Änderungskontrolle / Change control 4
3 Materialliste / Material list 6

3.1 Synthesis 700-ZS (707507) ...................................................... 6
4 Materialzertifikate / Material certificates 10

4.1 Metalle / Metals ....................................................................... 10
4.1.1 1.4404 / X2CrNiMo17-12-2 ..................................................... 10
4.1.2 A2-70 ...................................................................................... 11
4.1.3 1.4112 / X 90 CrMo V 18 ........................................................ 12
4.1.4 1.4552 / GX5CrNiNb19-11 ...................................................... 14
4.1.5 1.4110 / X55CrMo14 ............................................................... 15
4.1.6 Cu-Sn6.................................................................................... 16
4.1.7 CuZn36 ................................................................................... 17
4.1.8 Titan ........................................................................................ 18
4.2 Kunststoffe / Plastics............................................................... 19
4.2.1 Plexiglas PMMA ...................................................................... 19
4.2.2 Silikon ..................................................................................... 21
4.2.3 Silikon HV3/622 P ................................................................... 23
4.2.4 NYLATRON® MC 907 ............................................................. 25
4.2.5 Ecowear 1000® ...................................................................... 27
4.2.6 85-NBR 168-351 ..................................................................... 29
4.2.7 SUSTARIN C .......................................................................... 31
4.3 Beschichtungen / Coatings ..................................................... 37
4.3.1 Hart coat ................................................................................. 37
4.3.2 Chrom coated ......................................................................... 42
001.0/MAT/707507 5 / 44
SYNTHESIS 700-ZS - 707507 Materialliste / Material list
3 Materialliste / Material list

3.1 Synthesis 700-ZS (707507)
Werkstoffe und Flächen der Bauteile mit Identification of material and areas in direct
direktem Kontakt zum Pressmaterial. contact with compressing product
Material-Zertifikate befinden sich im Anhang. Material certificates are in the appendix.
Positionen siehe zugehörige Zeichnung: Positions see attached drawing:
230319 230319
Pos. Bauteil / Komponent Material DIN - AISI Fläche RA RZ Zertifikat

/ Area Seite /
[mm²] Certificat
page
1 Vorratstrichter FIIc X2CrNiMo17-12-2 1.4404 / 316L 238778 0,1 1 10

Materialhopper FIIc
2 Drehklappe X2CrNiMo17-12-2 1.4404 / 316L 16877 0,1 1 10

Butterfly valve
3 Schauglas Plexiglas PMMA 509 0,05 0,3 19

Inspection window
4 Schiebemanschette Silikon natur Silikon 7800 0,16 1,6 21

Sliding piece for fill shoe
6 Einfüllstutzen AlSi1MgMn, hard AW 6082 14160 0,8 6,3 37

Feed tube coated
7 Deckel für Füllschuh FIIc AlZn5,5MgCu, hard AW 7075 45023 0,8 6,3 37
Cover for fillshoe FIIc coated
8 Füllschuh Schauglas Plexiglas PMMA 3181 0,1 1 19

Inspection window fillshoe
9 Ablassschieber X2CrNiMo17-12-2 1.4404 / 316L 1134 6,3 40 10

Emptying slide for fillshoe
10 Befestigungsschrauben CuZn36 2.0335 303 4 25 17

Dichtsegment
Fixing screw - sealing segment
11 Befestigungsschrauben im A2-70 ISO 2009 1765 4 25 11

Füllschuh
Fixing screw in the fillshoe
12 Wellendichtring ECOWEAR 1000 PE-HD-UHMW 2746 -- -- 27

Shaft seal
13 Lagerhülse X2CrNiMo17-12-2 1.4404 / 316L 12138 0,8 6,3 10

Bearing bush
14 Flügelradwelle X90CrMoV 18 1.4112 / 440B 968 4 25 12

Shaft for agitator wheel
15 Lagerwelle X2CrNiMo17-12-2 1.4404 / 316L 914 0,8 6,3 10

Bearing shaft
16 Niveaubleche im Füllschuh X2CrNiMo17-12-2 1.4404 / 316L 2106 0,8 6,3 10

Level sheet in the fillshoe
17 Füllschuhgehäuse FIIc AlZn5,5MgCu, hard AW 7075 71178 0,8 6,3 37

Fillshoe housing FIIc coated
18 Rührflügel 16 Blätter G-X5CrNiNb 19-11 1.4552 / 347 27480 0,1 1 14

Agitator wheels, 16 flat paddles
6 / 44 001.0/MAT/707507

/ Area Seite /
[mm²] Certificat
page
19 Füllschuh Dichtsegment CuSn6 2.1020.30 7648 0,8 6,3 16

Fillshoe sealing segment
20 Abstreifer 1 im Füllschuh X55CrMo14 1.4110 / 440A 1125 4 25 15

Product scraper 1 inside fillshoe
21 Abstreifer 2 im Füllschuh Nylatron MC 907 PA 6G 1085 0,8 6,3 25

Product scraper 2 inside fillshoe
22 Abstreifer hinter dem Füllschuh X90CrMoV 18 1.4112 / 440B 3137 0,16 6,3 12
Scraper behind fillshoe
23 Abdeckung hinter dem Füllschuh Nylatron MC 907 PA 6 G 8745 4 25 25

Cover behind fillshoe
25 Matrizenscheibe Tellerfläche (51 GGGK-50 chrome 0.7050 133044 0,16 1,6 42

Stempel) plated
Die table surface (51 Punch)
25b Matrizenscheibe Tellerfläche (77 GGGK-50 chrome 0.7050 156355 0,16 1,6 42
Stempel) plated
Die table surface (77 Punch)
26 Tablettenabstreifer X2CrNiMo17-12-2 1.4404 / 316L 3779 0,1 1 10

Tablet scraper
27 Konsole für Abstreifer AlZn5,5MgCu, hard AW 7075 3146 4 25 37

Console for scraper coated
28 Leitkanal X2CrNiMo17-12-2 1.4404 / 316L 1504 0,1 1 10

Guiding channel
29 Deckel für Konsole X2CrNiMo17-12-2 1.4404 / 316L 2168 12,5 100 10

Cover for consol
30 Tablettenablauf (Gutkanal) Hart- AlZn5,5MgCu, hard AW 7075 49303 0,1 1 37

Coat coated
Tablet-chute (good chanel), hard
coated
31 Hauptweiche Titan 3.7024.1 6724 0,1 1 18

Main gate
32 Abdeckung Tablettenablauf Plexiglas PMMA 17891 0,1 1 19

(Gutkanal)
Chute cover (good chanel)
33 Verlängerung Tablettenablauf X2CrNiMo17-12-2 1.4404 / 316L 14097 0,1 1 10

Tablet-chute extension
36 Faltenbalg für Oberstempel EU-B Silikon Silikon 7580 0,1 1 21

Rubber bellow upper punch EU-B
36 Faltenbalg für Oberstempel EU-D Silikon Silikon 10130 0,1 1 21

Rubber bellow upper punch EU-D
36 Clipabstreifer EU-B 85 NBR 168351 NBR 850 0,1 1 29

Clip sealing ring EU-B
36 Clipabstreifer EU-D 85 NBR 168351 NBR 1385 0,1 1 29

Clip sealing ring EU-D
37 Faltenbalg für Unterstempel EU-B Silikon Silikon 4116 0,1 1 21

Rubber bellow lower punch EU-B
001.0/MAT/707507 7 / 44

/ Area Seite /
[mm²] Certificat
page
37 Faltenbalg für Unterstempel EU-D Silikon Silikon 5310 0,1 1 21

Rubber bellow lower punch EU-D
8 / 44 001.0/MAT/707507
001.0/MAT/707507 9 / 44
SYNTHESIS 700-ZS - 707507 Materialzertifikate / Material certificates
Metalle / Metals
4 Materialzertifikate / Material certificates

4.1 Metalle / Metals
4.1.1 1.4404 / X2CrNiMo17-12-2
10 / 44 001.0/MAT/707507
Metalle / Metals
4.1.2 A2-70
Klassischer Edelstahl Klasse 70 Classical high-grade steel class 70
1.4301 (304) bzw. 1.4303 (305) 1.4301 (304) resp. 1.4303 (305)
X5CrNi 18-10 X5CrNi 18-10
4.1.2.1 1.4301 / X5CrNi18-10
001.0/MAT/707507 11 / 44
Metalle / Metals
4.1.3 1.4112 / X 90 CrMo V 18

Korrosionsbeständiger martensitischer Martensitic steel corrosion
Stahl resistant
DIN 1.4112 DIN 1.4112
AISI 440B AISI 440B
12 / 44 001.0/MAT/707507
Metalle / Metals
001.0/MAT/707507 13 / 44
Metalle / Metals
4.1.4 1.4552 / GX5CrNiNb19-11

DIN 1.4552 / AISI 347 DIN 1.4552 / AISI 347
14 / 44 001.0/MAT/707507
Metalle / Metals
4.1.5 1.4110 / X55CrMo14
001.0/MAT/707507 15 / 44
Metalle / Metals
4.1.6 Cu-Sn6
16 / 44 001.0/MAT/707507
Metalle / Metals
4.1.7 CuZn36
001.0/MAT/707507 17 / 44
Metalle / Metals
4.1.8 Titan
18 / 44 001.0/MAT/707507
Kunststoffe / Plastics
4.2 Kunststoffe / Plastics

4.2.1 Plexiglas PMMA
Synthetischer, glasähnlicher Synthetic, similar glas thermoplastic
thermoplastischer Kunststoff resin
Polymethylmethacrylat (PMMA) Polymethylmethacrylat (PMMA)
001.0/MAT/707507 19 / 44
20 / 44 001.0/MAT/707507
4.2.2 Silikon
Elastomere sind formfeste, aber elastisch An elastomer is a polymer with the
verformbare Kunststoffe. property of elasticity.
ST-CC-40-60 ST-CC-40-60
001.0/MAT/707507 21 / 44
22 / 44 001.0/MAT/707507
4.2.3 Silikon HV3/622 P

Elastomere sind formfeste, aber elastisch An elastomer is a polymer with the
verformbare Kunststoffe. property of elasticity.
001.0/MAT/707507 23 / 44
24 / 44 001.0/MAT/707507
4.2.4 NYLATRON® MC 907

Polyamid Polyamid
PA 6 G PA 6 G
NYLATRON MC 907 entspricht es in seiner NYLATRON MC 907 corresponds in its
Zusammensetzung auch den composition with the American FDA-,
amerikanischen FDA-, USDA-, NSF- und USDA-, NSF and 3A-Dairy
3A-Dairy Empfehlungen. recommendations.
001.0/MAT/707507 25 / 44
26 / 44 001.0/MAT/707507
4.2.5 Ecowear 1000®

Polyethylen hoher Dichte Polyethylen hoher Dichte
ultrahochmolekular ultrahochmolekular
PE-HD-UHMW PE-HD-UHMW
001.0/MAT/707507 27 / 44
28 / 44 001.0/MAT/707507
4.2.6 85-NBR 168-351

Nitril-Butadien-Kautschuk ist ein Nitrile butadiene rubber is a synthetic
Synthesekautschuk. Die Kurzbezeichnung rubber. The short-name NBR is derived
NBR ist abgeleitet von Nitrile Butadiene from Nitrile Butadiene Rubber
Rubber (Nitrilbutylrubber). (Nitrilbutylrubber).
001.0/MAT/707507 29 / 44
30 / 44 001.0/MAT/707507
4.2.7 SUSTARIN C
Polyacetal Copolymer Polyacetal Copolymer Polyethyl-
Polyethylenterephthalat ist ein enterephthalat is a part-crystalline
teilkristalliner thermoplastischer thermoplastic synthetic.
Kunststoff.
POM-C POM-C
SUSTARIN C erfüllt folgende SUSTARIN C fulfills the following

Anforderungen: regulations:
Bedarfsgegenstände-verordnung vom Consumer article regulation version
21.12.2000 21.12.2000
BgVV (ehemals BGA) Empfehlungen BgVV (formerly BGA) recommendations
XXXIII Polyacetalharze XXXIII Polyacetalharze
FDA-Vorschrift 21 CFR 177.2470 FDA regulation 21 CFR 177.2470 "
"Polyoxymethylene Copolymer" Polyoxymethylene copolymer "
SUSTARIN C darf nicht im Kontakt mit SUSTARIN C must not be used in the
Lebensmitteln verwendet werden, die mehr contact with food, that contained more than
als 15 % Alkohol enthalten. 15 % alcohol.
001.0/MAT/707507 31 / 44
32 / 44 001.0/MAT/707507
001.0/MAT/707507 33 / 44
34 / 44 001.0/MAT/707507
001.0/MAT/707507 35 / 44
36 / 44 001.0/MAT/707507
Beschichtungen / Coatings
4.3 Beschichtungen / Coatings

4.3.1 Hart coat
001.0/MAT/707507 37 / 44
38 / 44 001.0/MAT/707507
001.0/MAT/707507 39 / 44
40 / 44 001.0/MAT/707507
001.0/MAT/707507 41 / 44
4.3.2 Chrom coated
42 / 44 001.0/MAT/707507
001.0/MAT/707507 43 / 44
44 / 44 001.0/MAT/707507

Contact

Hochgeladen von

Dokumentinformationen

Copyright

Verfügbare Formate

Dieses Dokument teilen

Dokument teilen oder einbetten

Freigabeoptionen

Stufen Sie dieses Dokument als nützlich ein?

Sind diese Inhalte unangemessen?

Copyright:

Verfügbare Formate

Contact

Hochgeladen von

Copyright:

Verfügbare Formate

Material-Dokumentation /

IMA KILIAN GmbH & Co. KG

Bild 1: ISO 9001 Zertifikat

2 Änderungskontrolle / Change control

Inhaltsverzeichnis / Table of Contents

2 Änderungskontrolle / Change control 4

3 Materialliste / Material list 6

4 Materialzertifikate / Material certificates 10

3 Materialliste / Material list

Pos. Bauteil / Komponent Material DIN - AISI Fläche RA RZ Zertifikat

1 Vorratstrichter FIIc X2CrNiMo17-12-2 1.4404 / 316L 238778 0,1 1 10

2 Drehklappe X2CrNiMo17-12-2 1.4404 / 316L 16877 0,1 1 10

3 Schauglas Plexiglas PMMA 509 0,05 0,3 19

4 Schiebemanschette Silikon natur Silikon 7800 0,16 1,6 21

6 Einfüllstutzen AlSi1MgMn, hard AW 6082 14160 0,8 6,3 37

8 Füllschuh Schauglas Plexiglas PMMA 3181 0,1 1 19

9 Ablassschieber X2CrNiMo17-12-2 1.4404 / 316L 1134 6,3 40 10

10 Befestigungsschrauben CuZn36 2.0335 303 4 25 17

11 Befestigungsschrauben im A2-70 ISO 2009 1765 4 25 11

12 Wellendichtring ECOWEAR 1000 PE-HD-UHMW 2746 -- -- 27

13 Lagerhülse X2CrNiMo17-12-2 1.4404 / 316L 12138 0,8 6,3 10

14 Flügelradwelle X90CrMoV 18 1.4112 / 440B 968 4 25 12

15 Lagerwelle X2CrNiMo17-12-2 1.4404 / 316L 914 0,8 6,3 10

16 Niveaubleche im Füllschuh X2CrNiMo17-12-2 1.4404 / 316L 2106 0,8 6,3 10

17 Füllschuhgehäuse FIIc AlZn5,5MgCu, hard AW 7075 71178 0,8 6,3 37

18 Rührflügel 16 Blätter G-X5CrNiNb 19-11 1.4552 / 347 27480 0,1 1 14

Pos. Bauteil / Komponent Material DIN - AISI Fläche RA RZ Zertifikat

19 Füllschuh Dichtsegment CuSn6 2.1020.30 7648 0,8 6,3 16

20 Abstreifer 1 im Füllschuh X55CrMo14 1.4110 / 440A 1125 4 25 15

21 Abstreifer 2 im Füllschuh Nylatron MC 907 PA 6G 1085 0,8 6,3 25

23 Abdeckung hinter dem Füllschuh Nylatron MC 907 PA 6 G 8745 4 25 25

25 Matrizenscheibe Tellerfläche (51 GGGK-50 chrome 0.7050 133044 0,16 1,6 42

26 Tablettenabstreifer X2CrNiMo17-12-2 1.4404 / 316L 3779 0,1 1 10

27 Konsole für Abstreifer AlZn5,5MgCu, hard AW 7075 3146 4 25 37

28 Leitkanal X2CrNiMo17-12-2 1.4404 / 316L 1504 0,1 1 10

29 Deckel für Konsole X2CrNiMo17-12-2 1.4404 / 316L 2168 12,5 100 10

30 Tablettenablauf (Gutkanal) Hart- AlZn5,5MgCu, hard AW 7075 49303 0,1 1 37

31 Hauptweiche Titan 3.7024.1 6724 0,1 1 18

32 Abdeckung Tablettenablauf Plexiglas PMMA 17891 0,1 1 19

33 Verlängerung Tablettenablauf X2CrNiMo17-12-2 1.4404 / 316L 14097 0,1 1 10

36 Faltenbalg für Oberstempel EU-B Silikon Silikon 7580 0,1 1 21

36 Faltenbalg für Oberstempel EU-D Silikon Silikon 10130 0,1 1 21

36 Clipabstreifer EU-B 85 NBR 168351 NBR 850 0,1 1 29

36 Clipabstreifer EU-D 85 NBR 168351 NBR 1385 0,1 1 29

37 Faltenbalg für Unterstempel EU-B Silikon Silikon 4116 0,1 1 21

Pos. Bauteil / Komponent Material DIN - AISI Fläche RA RZ Zertifikat

37 Faltenbalg für Unterstempel EU-D Silikon Silikon 5310 0,1 1 21

4 Materialzertifikate / Material certificates

4.1.2.1 1.4301 / X5CrNi18-10

4.1.3 1.4112 / X 90 CrMo V 18

4.1.4 1.4552 / GX5CrNiNb19-11

4.1.5 1.4110 / X55CrMo14

4.2 Kunststoffe / Plastics

4.2.3 Silikon HV3/622 P

4.2.4 NYLATRON® MC 907

4.2.5 Ecowear 1000®

4.2.6 85-NBR 168-351

SUSTARIN C erfüllt folgende SUSTARIN C fulfills the following

4.3 Beschichtungen / Coatings

4.3.2 Chrom coated

Das könnte Ihnen auch gefallen
