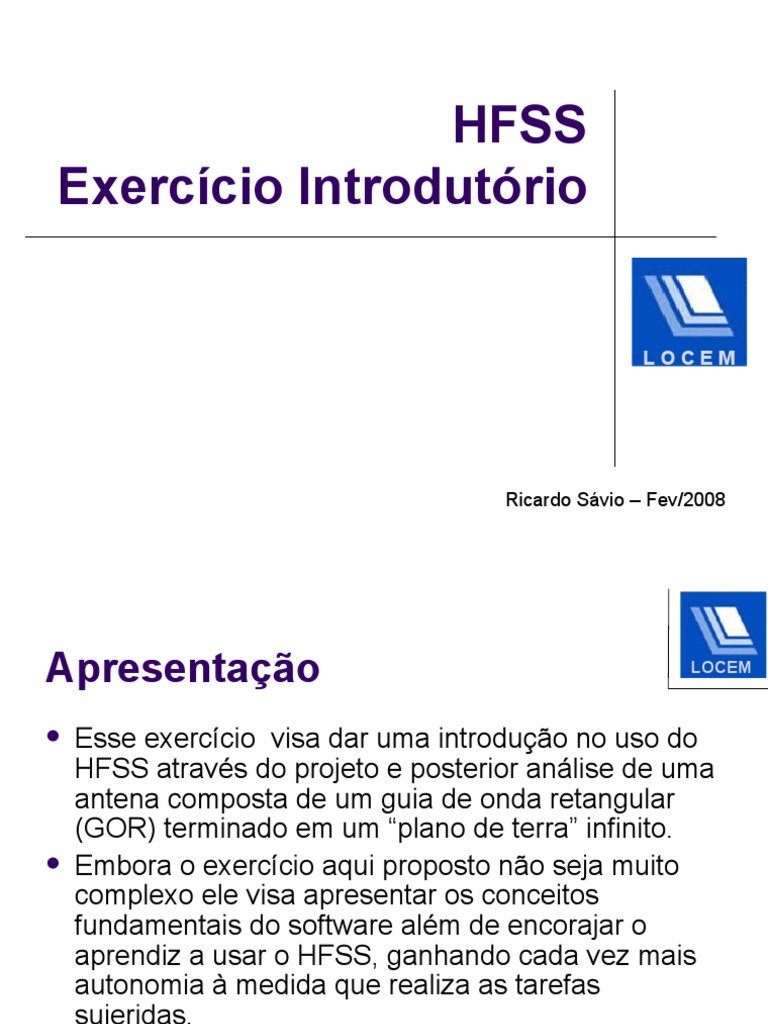

HFSS

Exercício Introdutório

LOCEM

Ricardo Sávio – Fev/2008

Apresentação LOCEM

 Esse exercício visa dar uma introdução no uso do

HFSS através do projeto e posterior análise de uma
antena composta de um guia de onda retangular
(GOR) terminado em um “plano de terra” infinito.
 Embora o exercício aqui proposto não seja muito
complexo ele visa apresentar os conceitos
fundamentais do software além de encorajar o
aprendiz a usar o HFSS, ganhando cada vez mais
autonomia à medida que realiza as tarefas
sujeridas.
Projetando a sua antena LOCEM

 Antes de começar sugiro que você abra o HFSS e

se familiarize com o “layout” do mesmo, botões,
janelas, menus etc. Estou usando a versão 10.1. Um
exemplo da janela principal do programa é dado no
slide a seguir.
Menus Barra de ferramentas

LOCEM

Projeto gráfico
Árvore do Projeto
Janela de propriedades

Janela de mensagens Janela de progresso

Configuração do HFSS LOCEM
Configuração do HFSS LOCEM

 Selecione Tools > Options. Explore os menus de opções e altere as

configurações “default” conforme a sua conveniência.

 Por exemplo, você pode querer que a unidade padrão de

comprimento seja o mm: Tools > Options > General Options >
Default Units.

 Se o seu processador tiver mais de um núcleo você informar isso ao

HFSS: Tools > Options > HFSS Options > Solver > Number of
Processors.

 Você pode, por exemplo, querer que as linhas dos seus gráficos
sejam mais espessas do que o padrão. Para alterar de 10 para 30
pixels, por exemplo, selecione: Tools > Options > Report2D Options
> Line Style.
 Definições iniciais LOCEM

 Antes de iniciar o desenho 3D:

 Renomeie o seu projeto:
 Clique com o botão direito do mouse sobre o ícone do
projeto, escolha “Rename” e troque o nome do projeto
para “GOR_Rad”
 Definições iniciais LOCEM

 Antes de iniciar o desenho 3D:

 Defina a unidade de comprimento (mm).

OBS: Formas de configurar o

HFSS:
1) Via Menus Principais
(como na figura ao lado)
2) Via menu de contexto
(botão direito do mouse)
3) Via botões na barra de
ferramentas
4) Via teclas de atalho
 Definições iniciais LOCEM

 Antes de iniciar o desenho 3D:

 Escolha os “snap modes” ativos.
 Definições iniciais LOCEM

 Antes de iniciar o desenho 3D:

 Escolha o plano xy como plano “base”
Desenhando a GOR
(Guia de Onda Retangular) LOCEM

 Menu Draw > Box

 Desenhe uma caixa com 3 cliques do mouse. Abrirá uma janela com as
propriedades do objeto recém-criado.
 Clique no campo Value da propriedade XSize e digite “alt” (sem as
áspas). Pressione TAB. Abrirá uma janela para que você defina o valor
inicial da variável alt. Atribua a essa variável o valor 7.5mm e tecle
ENTER. Você acabou de aprender como é simples criar uma variável.
 Após definir todas as propriedades e valores iniciais de variáveis, você
ficará com as seguintes definições:
 Position: -alt/2, -GO_larg/2, 0mm
 XSize: alt=7.5mm
 YSize: larg=15mm
 ZSize: -comp=15mm
OBS: A propriedade Position define o vértice de referência a
partir do qual a caixa será construída.
Desenhando a GOR
(Guia de Onda Retangular) LOCEM

 Clique
na aba Attribute e defina da seguinte
maneira as variáveis:
Name=GOR
Transparent=0.75
Color=Laranja
Desenhando a GOR
(Guia de Onda Retangular) LOCEM

 Após sair da janela de propriedades da sua caixa, essa poderá estar

muito grande para ser totalmente visualizada na janela do desenho
gráfico. Para visualizar toda a caixa faça um dos seguintes
procedimentos:
 Selecione View > Fit All > All Views ou
 Clique com o botão direito do mouse sobre a caixa e selecione
View > Fit All ou
 Tecle Ctrl+d

E o seu projeto deverá ficar assim:

Desenhando a GOR
(Guia de Onda Retangular) LOCEM

Se a sua caixa estiver

cor de rosa isso significa
que ela está
selecionada. Para
desselecioná-la, clique
na janela de
visualização do modelo
em qualquer lugar em
que não haja nenhum
objeto.
Transformações do Sist. De
Coord. LOCEM

 Os objetos criados, tal como a caixa descrita anteriormente, estão

fixamente posicionadas em um sistema de coordenadas (SC), logo, se
rotacionarmos ou transladarmos esse SC estaremos fazendo o mesmo
com os objetos. Transladar o SC “aproximando-o” ou “afastando-o” de
nós é o que se chama de “zoom”. Essas três transformações dos
objetos/SC podem ser facilmente realizadas usando uma combinção de
mouse com teclas de atalho:

Função Atalho Cursor

Rotação Alt
Translação Shift
Zoom Alt+Shift
Ângulos de visualização pré-
definidos LOCEM

 Existem 9 ângulos de vizualização pré-definidos para o modelo

sólido.
 Eles são arranjados conforme a figura a seguir.
 Para ativar uma dessas 9 vistas, faça o seguinte
 Posicione o cursor em uma dessas 9 posições

 Mantenha a tecla ALT pressionada

 Dë um duplo clique com o mouse.

Desenhando a caixa de radiação LOCEM

 O HFSS irá calcular numericamente o campo eletromagnético gerado

pelo nosso modelo sólido. Para isso, mesmo que a radiação
eletromagnética na realidade se propague indefinidamente, precisamos
definir uma região finita, dentro da qual o programa retornará o valor
do campo eletromagnético sendo que, uma vez conhecido o campo
nessa região, o campo além dessa região pode ser obtido
matematicamente (desde que não hajam fontes de campo fora dessa
região). Essa região finita será, nesse exercício, em forma de caixa.
Vamos incluir agora essa caixa no nosso modelo.
 Desenhando a caixa de radiação LOCEM

 Defina uma caixa (box) como já feito anteriormente com as seguintes propriedades (para facilitar, defina antes a variável BC_spacing em ZSize):

Position=-alt/2-BC_spacing, -larg/2-BC_spacing, 0mm

XSize=alt + 2*BC_spacing
YSize=larg + 2*BC_spacing
ZSize=BC_spacing = 20mm

Name=air
Cor=verde
Transparency=0.85

O modelo deve ficar assim

Definindo uma Porta de
Excitação LOCEM

 Este exercício cobrirá apenas o tipo de porta denominado “Wave Port” com somente um
modo de propagação.

1) Ative o modo de seleção de face

2) Selecione a face inferior da GOR

obs: Podemos usar a tecla de atalho “B”
para selecionar uma face que está por trás
 Definindo uma Porta de
Excitação LOCEM

3) Defina a face selecionada como uma porta

4) Defina como “p1” o nome da porta

e clique em avançar
Definindo uma Porta de
Excitação LOCEM

5) Na próxima janela clique em “None” abaixo de “Integration Line”. No menu que surgir,
escolha New Line...
Definindo uma Porta de
Excitação LOCEM

6) O HFSS esperará que você clique em dois pontos entre os quais será definida a linha de
integração.
Clique no ponto médio
deste lado da face
selecionada

Clique no ponto médio desse

outro lado da face selecionada
 Definindo uma Porta de
Excitação LOCEM

7) Após o segundo clique a sua linha de

integração será mostrada conforme a
seguir

8) Na caixa de diálogo que se abrirá clique

em avançar:
 Definindo uma Porta de
Excitação LOCEM

9) Na janela seguinte clique em Concluir

Visualizando a porta LOCEM

 Para visualizar uma porta e sua linha de integração clique no ícone da porta na árvore do
projeto

 Se a porta não tiver ficado configurada adequadamente, dê um duplo clique no ícone da

porta para modificar as especificações da porta.
Definindo a condição de
contorno “Radiation” LOCEM

 Selecione a face superior e as 4 faces laterais da caixa “air”

Definindo a Condição de
Contorno (CC) “Radiation” LOCEM

 Atribua às 5 faces previamente selecionadas da caixa “air” a CC Radiation.

Você pode fazer isso:
 como mostrado na figura abaixo ou usando o botão direito do mouse e
 clicando sobre o modelo 3D ou
 sobre o o ícone “Boundaries” na Árvore de Projeto.
 Dê o nome de Radiation_CC para essa CC
Visualizando a “Radiation_CC” LOCEM

Clique aqui
Defina um plano terra infinito LOCEM

 Para que a energia radiada ocorra somente para regiões de coordenada z positiva, vamos
definir a face inferior da caixa “air” como sendo uma CC “PerfectE” infinita.
 Selecione a face inferior (z=0) da caixa “air”
 Atribua a essa face uma CC tipo PrfectE
 Atribua o nome Plano_Terra para essa CC
 Configure o Plano_Terra como sendo plano infinito
Definindo a abertura da GOR LOCEM

 A interseção entre a caixa “air” e GOR (que ocorre em z=0) deve ser
uma interface que permita a continuidade das componentes dos
campos. No nosso passo anterior essa interface foi “pintada” com uma
“tinta” do tipo “perfectE” que, obviamente, anula as componentes
tangencias de campo elétrico. Para corrigir isso, podemos remover a
CC “perfectE” dessa região ou “pintá-la” com outra “tinta” (CC) que
permita essa continuidade. Note que a última “tinta” usada é a que
prevalece. Usaremos aqui a CC “PerfectH”.
Definindo a abertura da GOR LOCEM

 Selecione a face z=0 da GOR.

 Atribua uma CC tipo PerfectH denominada “Abertura”
Inserindo uma Análise LOCEM
Inserindo uma Análise LOCEM
Adicionando uma varredura LOCEM
Adicionando uma varredura LOCEM
Validando o Projeto LOCEM
Procedendo à Análise LOCEM
Resultados LOCEM
Resultados LOCEM
Resultados LOCEM
Resultados LOCEM
