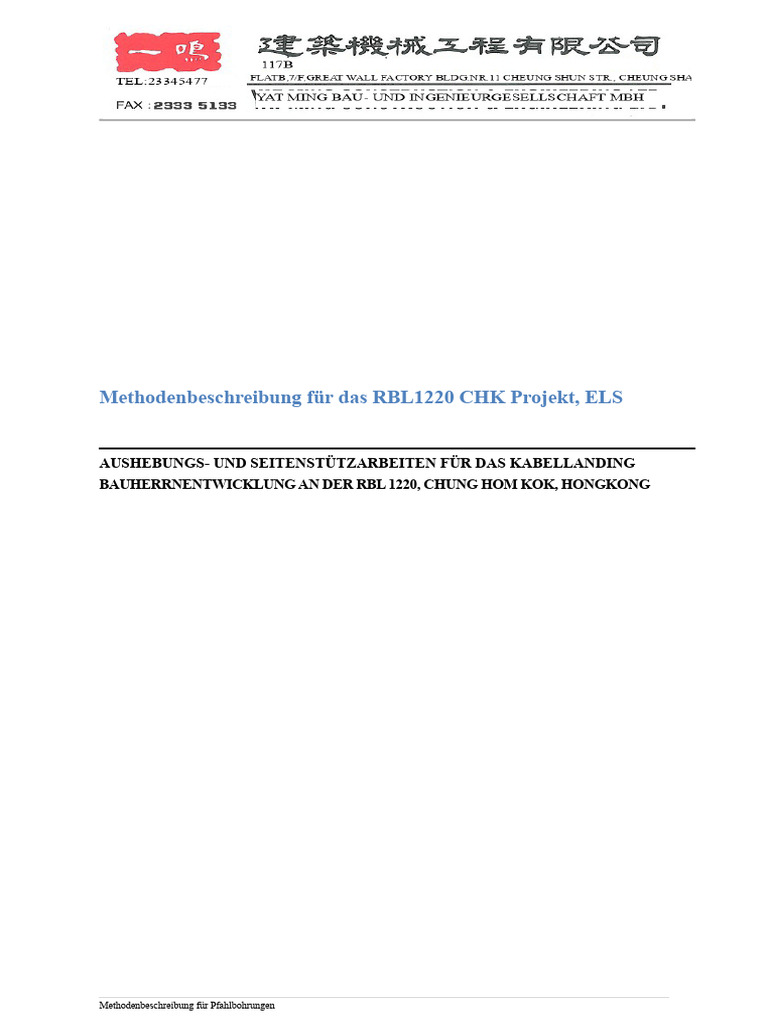

Methodenbeschreibung für das RBL1220 CHK Projekt, ELS

AUSHEBUNGS- UND SEITENSTÜTZARBEITEN FÜR DAS KABELLANDING

BAUHERRNENTWICKLUNG AN DER RBL 1220, CHUNG HOM KOK, HONGKONG

Methodenbeschreibung für Pfahlbohrungen

CONTENTS

1. Introduction
2. Bauarbeiten
2.1 Vorbereitung Arbeiten

2.2 Arbeitsabläufe
2.2.1 Welling
2.3 Einreichung und Aufzeichnung

3. Plant & Materials

4. Gesundheit und Sicherheit

3.1 Personal
3.2 Ausstattung
3.3 Sichere Hebeverfahren
5. Umweltschutz

Anhänge
Anhang A - ELS Layout-Plan

Appendix B - Inspection andTesting Plan (ITP)

Anhang C - Vorlage des Bohrprotokolls

Anhang D - Pflanzenkatalog

Method Statement for Pipe Pile

1 EINFÜHRUNG

Diese Methodenerklärung beschreibt die Einzelheiten und die Reihenfolge der ELS-Arbeiten.

2 BAUARBEITEN

2.1 Vorbereitungsarbeiten

i) Vor Beginn der ELS-Arbeiten müssen Überwachungsprüfpunkte installiert werden.

rund um die Seite.

ii) Die Sicherheitsunterweisung auf der Baustelle sollte vor Arbeitsbeginn durchgeführt werden.

iii) Setting out of pipe pile locution shall be marked on site for inspection before

Beginn.

2.2 Arbeitsverfahren

Schweißen

Schritt 1: Festlegung des Wellenlayouts und der Stützanordnung bezieht sich auf den ELS-Layoutplan
im Anhang A.

Schritt 2: Überprüfen Sie, dass die Messpunkte installiert sind und regelmäßig überwacht werden.
Ergebnisse vor Ort behalten. Überprüfen Sie die Positionen der Rohrpfähle oder anderer Stützvorrichtungen.

Konflikt mit Dienstleistungen oder angrenzenden Fundamente.

Schritt 3: Graben Sie bis zur ersten Schicht des Wehklagens (z.B. mPD 43.93). Graben Sie nach unten.

zusätzliche 300mm-500mm, um genügend Arbeitsraum für den Schweißer zu bieten.

Methodenbeschreibung für Pfahlrohre

 Schritt 4: Vor der Schweißoperation muss der Auftragnehmer die Sauberkeit der Schweißnaht sicherstellen. Alle

Unzulässige Materialien (z. B. Schlacke, Schmutz, Unregelmäßigkeiten, Öl usw.) müssen entfernt werden von

Fugen vor dem Schweißen.

Schritt 5: Schweißen Sie das 203*203*86UC in der entsprechenden Position an die Rohrpfahl. als Plattform, um
Unterstützen Sie den I-Träger, und schweißen Sie dann den I-Träger an die Rohrpfahlwand. Sobald das Schweißen abgeschlossen ist.

completed. weld strut to kicker.

Schritt 6: Führen Sie danach eine Schweißinspektion durch und stellen Sie sicher, dass ausreichende Unterstützung erreicht wird.

nach Erhalt des Berichts, bevor mit dem Ausgraben der zweiten Schicht fortgefahren wird

Wehklage (z.B. mPD +41,93).

Schritt 7: Führen Sie die Erdarbeiten nach den angegebenen Linien, dem Niveau, den Abmessungen und der Neigung aus.

Step 8: When excavating, start digging until the first temporary wailing level is reached,
Der Schweißprozess des Wälzens sollte zuerst abgeschlossen und dann inspiziert werden.
Nur nach Abschluss kann die Ausgrabung auf die zweite Klageebene fortschreiten, um
Stellen Sie sicher, dass der Aushubprozess durchgeführt wird, ohne die öffentlichen Einrichtungen zu beeinträchtigen.

Step 10: Excavate in such a manner that suitable material is kept separate and store in
vorübergehende Halden, wo erforderlich für den Einsatz in den Arbeiten ohne Kontamination
durch ungeeignetes Material oder Verfall. Wo es nach Ansicht des
AP/RSE/RGE, geeignetes Material wurde durch ungeeignetes Material kontaminiert
oder darf sich verschlechtern, dieses Material wird von der Baustelle entfernt und ersetzt
mit geeignetem importierten Material auf Kosten des Auftragnehmers.

2.3 Einreichung und Aufzeichnung

i) Das Inspektionsformular muss vom Auftragnehmer vor Beginn der Arbeiten eingereicht werden.

Verfahrensanweisung für Rohrpfähle

 ii) Laboruntersuchungsbericht.

Methodenbeschreibung für Pfahlbohrungen

3 PFLANZE & MATERIALIEN

Item Description Menge

1 Kran mit Raupenfahrwerk 1 Stk.

2 Bagger 3 Stk.
3 Sedimentationsbecken 1 Nr.
4 Kläranlage 1 Stck.
5 Elektrischer Generator 2 Stück.

4 GESUNDHEIT UND SICHERHEIT

4.1 Manpower
i) Alle Mitarbeitenden werden das Sicherheitszertifikat für die Bauindustrie abschließen.

(Green Card)

ii) Alle Arbeiter werden vor Beginn der Arbeiten einen Sicherheitsunterweisungskurs absolvieren.

vor Ort.

iii) Eine Vorabbesprechung wird vor Beginn der Arbeiten durchgeführt.

Die entsprechende PSA muss getragen werden.

v) Alle Arbeiter, die in der Höhe arbeiten, müssen mit einem Ganzkörper-Sicherheitsgeschirr ausgestattet sein.

with suitable lanyards and secure anchorage for the attachment of safety harnesses.

4.2 Ausrüstung
Die Notfallkontaktliste wird in der Nähe des Tores angezeigt.

ii) Die Schutzbarriere wird während der Arbeiten bereitgestellt.

iii) Ein effektives Belüftungssystem muss bereitgestellt werden, um die Luftqualität am Arbeitsplatz aufrechtzuerhalten.

Bereich auf einem akzeptablen Niveau.

Methodenerklärung für Pfahlrohre

 iv) Alle Hebezeug, einschließlich Hebeklammern, sollten getestet und gründlich geprüft werden von

RPE.
v) Alle Maschinen, Geräte und Hebetechnik müssen vom Sicherheitsteam vor Ort überprüft werden.

vi) Das Design des Hebeauges sollte von einem unabhängigen Prüfingenieur zertifiziert werden.

VII) Ersatzliftgeräte müssen bereitgestellt werden, um zu verhindern, dass ungeeignete Geräte verwendet werden.

4.3 Safe Lifting Procedures

i) Der Rigger oder Signalmann sollte den Hebebereich abgezäunt halten und sicherstellen, dass sich niemand aufhält.

innerhalb des Hebebereichs, bevor das Heben beginnt.

ii) Der Anlagenbetreiber sollte die Anweisung zur Hebeoperation überprüfen, bevor er handelt.

Aktion.
iii) Hebeklemme oder Hebeauge sollten zum Heben von zylindrischen Hohlformen und Stahl verwendet werden.

Verstärkung.
iv) Der Rigger oder Signalman sollte eine gute Kommunikation mit dem Anlagenbetreiber aufrechterhalten durch

Benutzung von Walkie-Talkies und Signal.

v) Während des Hebens ist es erforderlich, um das Schwingen des Objekts zu verhindern, eine 3-4 m lange Leine zu verwenden.

am Hebeobjekt befestigt und von einem Rigger oder Signalman gesteuert.

vi) Vor der Hebevorgang müssen die Gleichgewichtsbedingungen etwa 0,5 m über dem Boden überprüft werden.

Boden.
Der Rigger oder Signalman muss die Arbeit einstellen, wenn eine ungewöhnliche Operation beobachtet wird.

Der Materiallagerbereich sollte eingerichtet und eingezäunt werden. Während des Hebevorgangs nur

Rigger oder Signalman bleibt im Lagerbereich, um das Heben zu unterstützen.

viii) A color coding system shall be adopted on all lifting gears such as wire ropes and

Schlingen usw. Das Farbsystem ist Blau (Jan – Mär), Gelb (Apr – Jun), Grün (Jul –

Sep) und Orange (Okt – Dez).

Methodenbeschreibung für Rohrpfähle

5 UMWELTSCHUTZ

i) Ein Sumpfgraben wird an einem geeigneten Ort eingerichtet, um die Flüssigkeit zu sammeln und zur Kläranlage zu pumpen.

Behälter vor der Entladung in das Entwässerungssystem während der Pfahlinstallation.

ii) Alle Zement- und Fugenmörtelsäcke werden im Entsorgungsbehälter vor Ort abgelegt.

iii) Die Emissionen, die durch mechanische Anlagen erzeugt werden, müssen überwacht und kontrolliert werden.

Method Statement for Pipe Pile

 Anhang A
Bohraufbauplan

Methodenstatement für Rohrpfahl

Verfahrensanweisung für Rohrpfähle
 Anhang B
Inspektions- und Prüfplan (IPP)

Verfahrensanweisung für Pfahlrohre

 Projekt: AUSHUB- UND SEITENSTÜTZARBEITEN FÜR DIE KABELLADESTATION
ENTWICKLUNG IN RBL 1220, CHUNG HOM KOK, HONGKONG

Inspektions- und Testplan für Pfahlrohre

Aktivität Aktivität Prüfanforderungen Kontrolldokumente Inspektion Verifying
y Nein. Überprüfung Documents /
Test oder Frequency Code / Spez. / Akzeptanzkriterien Bauingenieur Demonstriert
Inspektion Zeichnungen usw. r Beweis
Durchgeführt
Genehmigung Beziehe dich auf das ELS-Layout
1 Schweißprüfung Visuell Zufällig C H Prüfformular
Zeichnungen Plan
Survey Check Genehmigung Beziehen Sie sich auf das ELS-Layout
2 Endgültige Grabungstiefe Zufällig C H Inspektionsformular
& Visuell {"Drawings":"Zeichnungen"}
plan

C - Kontrollpunkt
W - Zeuge
H - Haltepunkt

Methodenbeschreibung für Pfahlbohrungen

 Anhang G
Pflanzenkatalog
(Wie aufgeführt oder gleichwertig)

Verfahrensbeschreibung für Pfahlbohrungen
