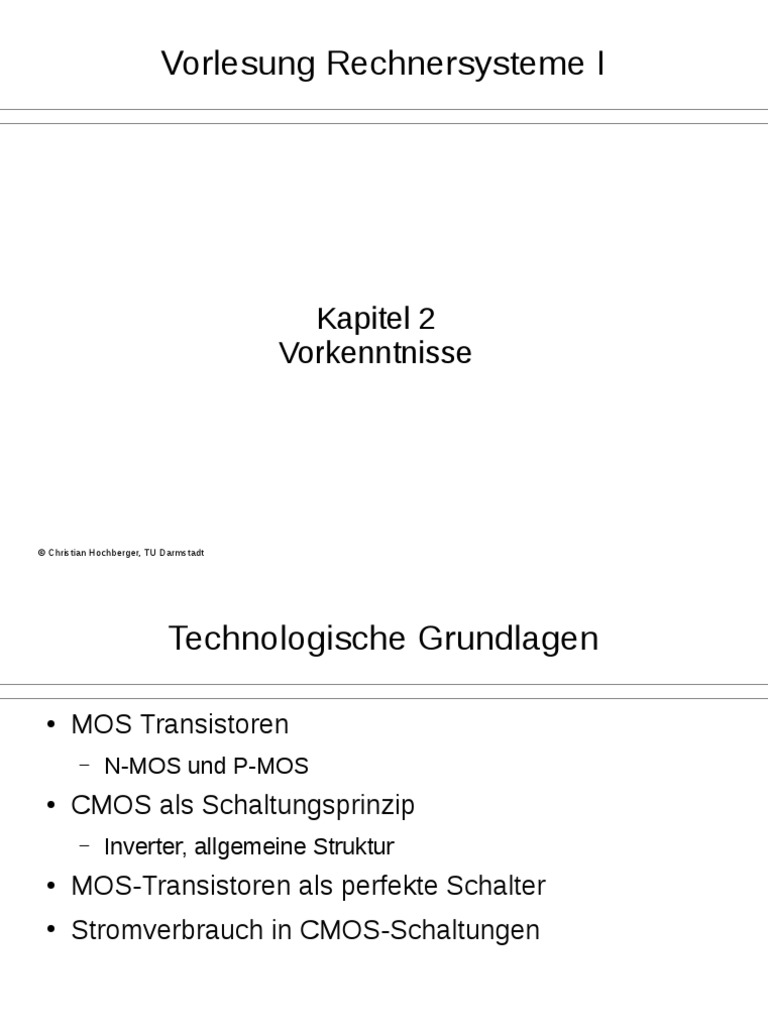

Vorlesung Rechnersysteme I

Kapitel 2
Vorkenntnisse

© Christian Hochberger, TU Darmstadt

 Technologische Grundlagen

●
MOS Transistoren
– N-MOS und P-MOS
●
CMOS als Schaltungsprinzip
– Inverter, allgemeine Struktur
●
MOS-Transistoren als perfekte Schalter
●
Stromverbrauch in CMOS-Schaltungen

© Christian Hochberger, TU Darmstadt

 MOS Transistoren

●
Metal-Oxyde-Semiconductor
●
Eigentlich immer ein Feldeffekt-Transistor
●
Gate früher Metall, heute meist Poly-Silizium
●
Gibt es in zwei Varianten: N-Kanal und P-Kanal

source gate drain source gate drain

Poly-Silizium
drain SiO2 drain

gate n n p p gate

source p-Substrat n-Substrat source

N-Kanal (nMOS) P-Kanal (pMOS)

© Christian Hochberger, TU Darmstadt Grundlagen: CMOS 3
 MOS Transistor – Leitender Kanal

●
Was passiert bei verschiedenen Spannungen am Gate?
– Annahme: N-Kanal Transistor, Substrat an 0V angeschlossen
– Versuch 1: 0V an das Gate anlegen
– Versuch 2: VDD an das Gate anlegen

source 0V drain source VDD drain

N-Kanal

n n n n

p-Substrat p-Substrat

0V 0V

© Christian Hochberger, TU Darmstadt Grundlagen: CMOS 4

 MOS Transistoren

●
P-Kanal Transistoren
– Substrat an VDD anschließen
– Kanal bildet sich bei 0V!

source VDD drain source 0V drain

P-Kanal

p p p p

n-Substrat n-Substrat
VDD VDD

© Christian Hochberger, TU Darmstadt Grundlagen: CMOS 5

 MOS Transistoren als Schalter

●
MOS-Transistoren können wie spannungsgesteuerte
Schalter gesehen werden
– Kein Strom fließt über das Gate
– Kanal baut sich auf, wenn „richtige“ Spannung am Gate
g=0V g=VDD
d d
d

N-Kanal g Aus An
s s
s
d d d

P-Kanal g An Aus

s s
s

© Christian Hochberger, TU Darmstadt Grundlagen: CMOS 6

 CMOS Inverter

●
Besteht aus zwei Transistoren
●
N-Kanal leitet, wenn Eingang 1
→ Ausgang mit 0V verbunden
VDD
●
P-Kanal leitet, wenn Eingang 0 ⊕
→ Ausgang mit VDD verbunden
●
Nur einer der beiden
Transistoren leitet gleichzeitig a y

→Komplementäre Zweige
(complementary MOS) 0V

© Christian Hochberger, TU Darmstadt Grundlagen: CMOS 7

 Generelle CMOS Struktur

●
Alle CMOS Gatter bestehen aus zwei Pfaden
●
Pull-Up Pfad VDD
⊕
– liefert die 1 am Ausgang
– Sollte aus P-Kanal Transistoren bestehen P-Kanal
Pull-Up
●
Pull-Down Pfad
Eingänge Ausgang
– liefert die 0 am Ausgang
– Sollte aus N-Kanal Transistoren
N-Kanal
bestehen Pull-Down
●
Für jede Eingangskombination
– Darf nur ein Pfad aktiv sein 0V
(durchschalten)
– Muss ein Pfad aktiv sein
© Christian Hochberger, TU Darmstadt Grundlagen: CMOS 8
 Transmission Gatter

●
N-Kanal Transistoren „liefern“ eine gute 0
●
P-Kanal Transistoren „liefern“ eine gute 1
●
Wie baut man einen idealen Schalter?
– Parallel-Schaltung von N-Kanal und P-Kanal
– Beide gleichzeitig ein- bzw. ausschalten

Enable

a b

Enable

© Christian Hochberger, TU Darmstadt Grundlagen: CMOS 9

 Stromverbrauch

●
Durch Gates fließt kein Strom!
– Nur beim Umladen eines Gates fließt Strom
– Häufigkeit der Schaltvorgänge ist entscheidend
(Bei Frequenz f wird nur in der Hälfte der Fälle geladen)
●
Ladung bestimmt durch
VDD 1
– P dynamic = C V 2DD f
2
– Kapazität des Gates C
●
Trotzdem Leckströme vorhanden
P static = I DD V DD

© Christian Hochberger, TU Darmstadt Grundlagen: CMOS 10

 Tristate Treiber

●
Schaltelement mit zwei Eingängen
– Dateneingang
– Steuereingang (engl. meist enable)

E E A Y
0 0 Z
A Y 0 1 Z
1 0 0
1 1 1
●
Gibt es auch mit negiertem Enable
(wird oft als low-aktiv bezeichnet)

© Christian Hochberger, TU Darmstadt X und Z 11

 Tristate Treiber (2)

●
CMOS-Realisierung
– Gezielte Verletzung der komplementären Logik
– Enable = 0 → Pull-Up und Pull-Down Pfad aus

VDD
⊕

E A E E
EP
P N

Y 0 0 1 0
0 1 1 0
EN 1 0 1 1
1 1 0 0
0V

© Christian Hochberger, TU Darmstadt X und Z 12

 Einsatzgebiete für Tristate Treiber

●
Mehrere Sender und Empfänger teilen sich eine
Leitung (Bus)
– Immer nur ein Sender gleichzeitig aktiv
– Inaktive Sender → Hochohmig (Z)
zum Bus

zum Bus

zum Bus

zum Bus

zum Bus
vom Bus

vom Bus

vom Bus

vom Bus

vom Bus
Mikro- Haupt- Grafik- USB-
prozessor speicher Karte Festplatte Kontroller

© Christian Hochberger, TU Darmstadt X und Z 13

 Kombinatorische vs. Sequenzielle
Schaltungen
●
Kombinatorisch:
– Ausgänge hängen nur vom aktuellen Wert der Eingänge ab
– Symbol:
A
CL Y
B

– Spezifikation der Funktion: Y = F(A,B) = A + B

●
Sequenziell:
– Ausgänge hängen von der Sequenz der Werte an den
Eingängen ab
– Schaltung hat eine Art „Gedächtnis“

© Christian Hochberger, TU Darmstadt Schaltungsarten unterscheiden 14

 Regeln für kombinatorische Schaltungen

●
Wann ist eine Schaltung kombinatorisch?
– Das Netzwerk besteht nur aus Elementen, die
kombinatorisch sind
– Jeder Knoten ist entweder ein Eingang oder mit genau
einem Ausgang eines Elements verbunden
– Das Netzwerk enthält keine Zyklen (Rückkopplungen)
& a
≥1 y
≥1 y
&

CL CL
CL CL
© Christian Hochberger, TU Darmstadt Schaltungsarten unterscheiden 15
 Multiplexer

●
Schaltung zum Auswählen eines Signalwegs
– 2 (oder mehr) Dateneingänge
– Steuereingang(eingänge)
– Datenausgang
●
Steuereingang legt fest, welcher Eingang an den
Ausgang weitergeleitet wird
– Gerichtete Schaltung S
– Steuereingang binär codiert
(bei N Eingängen → ⌈ld(N)⌉) D0 0

Y
D1 1

Schaltsymbol
© Christian Hochberger, TU Darmstadt Kombinatorische Grundschaltungen 16
 Multiplexer – Innenschaltung

●
Einfachste Gattervariante folgt direkt aus Gleichung
D1
S &

≥1

D0 &

●
AND-Gatter wird wie Tor benutzt
– Steuereingang 1 → Daten können passieren
– Nur ein Tor wird geöffnet

© Christian Hochberger, TU Darmstadt Kombinatorische Grundschaltungen 17

 Mehrere Eingänge

●
Multiplexer können auch mehr als 2 Eingänge
zusammenfassen
●
Beispiel: 4 : 1 Multiplexer
– 4 Dateneingänge S1S0
– 2 Steuereingänge (binär codiert) D0 0

●
Im Allgemeinen: D1 1
Y
D2 2
– 2N Dateneingänge D3 3

→ N Steuereingänge
– Aber auch für X ≠ 2N Eingänge möglich

© Christian Hochberger, TU Darmstadt Kombinatorische Grundschaltungen 18

 Mehrere Eingänge (2)

●
Verschiedene Realisierungen möglich
– Kaskadierte Schaltungen
– Tristate Schaltung
– Zweistufige Schaltung
●
Kaskadierte Schaltung
S0 S1
– Leicht zu konstruieren
– Jede Stufe halbiert Anzahl D0 0

der Signale D1
1 0

– 1. Stufe mit S0 ausgewählt Y

D2 0 1
– 2. Stufe mit S1, ...
D3 1
– Nicht optimal
© Christian Hochberger, TU Darmstadt Kombinatorische Grundschaltungen 19
 Mehrere Eingänge (3)

●
Tristate Schaltung S1
S0 &
D0
S1
S0 &
D1
S1
S0 &
D2 S1
S0 &
D3
Y
●
Nur ein AND-Gatter liefert 1
– Nur ein Treiber aktiv
– Alle anderen hochohmig
●
Technologisch bedenklich

© Christian Hochberger, TU Darmstadt Kombinatorische Grundschaltungen 20

 Mehrere Eingänge (4)

S1 S0
●
Zweistufige Logik

D0
&
D1
&
D2 ≥1
&
D3
&

●
Im Prinzip beliebig skalierbar (2N Eingänge)
– Entsprechend breite AND-Gatter (N+1 Eingänge)
– Entsprechend breites OR-Gatter (2N Eingänge)
–
© Christian Hochberger, TU Darmstadt Kombinatorische Grundschaltungen 21
 Propagation Delay

● Propagation Delay tpd

– maximale Zeit von einer Eingangsänderung bis zum
Erreichen des endgültigen Ausgangswertes
– Auf deutsch oft Verzögerungszeit oder Laufzeit genannt
●
Lässt sich in Zeitdiagrammen zeigen

Verzögerung

A Y
A
Y

Zeit
© Christian Hochberger, TU Darmstadt Zeitverhalten 22
 Propagation und Contamination Delay

●
Contamination Delay
– Minimale Zeit von einer Eingangsänderung bis zu einer
Ausgangsänderung
●
Lässt sich zusammen mit Propagation Delay in
einem Zeitdiagramm zeigen

tpd

A Y A
Unbestimmt!

Y
tcd

Zeit
© Christian Hochberger, TU Darmstadt Zeitverhalten 23
 Zeitverhalten zusammengesetzter
Schaltungen
●
In mehrstufigen Schaltungen
– Verschieden lange Pfade von den Eingängen zu den
Ausgängen
– Unterschiedlich schnelle Gatter in verschiedenen Pfaden
– Fehler durch unterschiedliche Laufzeiten in der Schaltung
●
Genauere Analyse der Schaltung erforderlich
– „langsamster“ Weg durch die Schaltung → tpd
– „schnellster“ Weg durch die Schaltung → tcd
– Kritische Wechsel an den Eingängen

© Christian Hochberger, TU Darmstadt Zeitverhalten 24

 Kritischer Pfad

●
Längster Pfad durch die Schaltung
– Kumulierte Verzögerung maximal
– Definiert tpd tpd

A
● tpd = 2*tpd_AND + tpd_OR
n1

n2

Y
A=1→0 n1
B=1 & Zeit
n2
≥1
C=0
D=1 & Y=1→0

© Christian Hochberger, TU Darmstadt Zeitverhalten 25

 Kürzester Pfad

●
Beschreibt schnellstmöglichen Weg vom Eingang
zum Ausgang
● Minimale kumulierte tcd auf allen Pfaden
● tcd = tcd_AND
tcd

Y
A=1
&
B=1
≥1 Zeit
C=0
& Y=1→0
D=1→0

© Christian Hochberger, TU Darmstadt Zeitverhalten 26

 RS-Latch - Darstellung

●
Untypische Darstellung:
R Q
≥1

Q
≥1 S

●
Übliche Darstellung
– Eingänge links, Ausgänge rechts
R
≥1 Q

Q
S ≥1

© Christian Hochberger, TU Darmstadt RS-Latch und Flip-Flops 27

 D-Latch

●
Separate Signale für R und S werden selten
gebraucht
– Häufiger wird nur ein D Signal gebraucht
●
Konsequenz
– R und S aus D und einem Enable Signal berechnen
– Vermeidet verbotenen Zustand automatisch

E
& Q
≥1 D Q

Q E Q
≥1
&
D

© Christian Hochberger, TU Darmstadt RS-Latch und Flip-Flops 28

 Flankensteuerung von Flip-Flops

●
Idee: Nicht das gleiche E an beiden Latches verwenden

Q1 Q2
D D Q D Q

E Q E Q
T
●
Nur eines der Latches ist transparent
– T=0: Q1 folgt D
– T=1: Q2 folgt Q1
●
Aber:
– Bei T=1 kann sich Q1 nicht mehr ändern!
– Wert von Q1 wird beim Wechsel von T=0 auf T=1 gespeichert
→ Flankensteuerung
© Christian Hochberger, TU Darmstadt RS-Latch und Flip-Flops 29
 Flip-Flops mit Enable

●
Zusätzliches Eingangssignal
E
– Takteingang wirkt nur wenn Enable=1
– Wird häufig in großen Systemen 0

verwendet D Q
D 1
●
Verschiedene Formen möglich
– Vorsicht: Clk durch Gatter führen ist Clk Q
gefährlich!
– Lösung mit Mux ist stabiler
●
Schaltsymbol D D Q

Clk
D Q & Q
E

E Q

© Christian Hochberger, TU Darmstadt RS-Latch und Flip-Flops 30

 Flip-Flops mit Reset

●
Zusätzliches Eingangssignal
– Löscht Flip-Flop bei Aktivierung
– Kann synchron oder asynchron erfolgen
●
Synchrones Reset
– Daten-Eingang wird durch Tor (AND-Gatter) geschickt
– Aktivierung im Beispiel bei 0 Pegel (typisch)
D
& D Q
Reset

Clk Q

© Christian Hochberger, TU Darmstadt RS-Latch und Flip-Flops 31

 Synchrone Schaltungen

●
Teilgruppe der sequenziellen Schaltungen
●
Folgende Regeln müssen gelten:
– Alle Elemente sind entweder Register oder
kombinatorische Schaltungen
– Mindestens ein Element ist ein Register
– Alle Register nutzen den gleichen Takt
– Jeder zyklische Pfad in der Schaltung enthält mindestens
ein Register
●
Sequenzielle Schaltungen, die nicht synchron sind,
heißen asynchron

© Christian Hochberger, TU Darmstadt Synchrone Schaltungen 32

 Beispiele für synchrone Schaltungen

Clk Clk

CL CL

Clk

CL CL

Clk Clk Clk

CL CL CL

© Christian Hochberger, TU Darmstadt Synchrone Schaltungen 33

 Beispiele für nicht-synchrone Schaltungen

CL
CL

Latch, kein
flankengesteuertes FF Clk
Kein Register
in Rückkopplung

CL

Register verwenden
Verschiedenen Takt

© Christian Hochberger, TU Darmstadt Synchrone Schaltungen 34

 Zeitverhalten Sequenzieller Schatungen

●
Flankengesteuertes Flip-Flop
– Eingang wird mit steigender Flanke am Takt übernommen
– Wird auch Abtastung genannt (engl. sampling)
– Wenn D stabil ist, kein Problem
– Was, wenn D sich genau zu diesem Zeitpunkt ändert?
●
Kamera Analogie
– Fotoapparat öffnet Verschluss für kurze Zeit um Bild zu
machen
– Bewegt sich das Objekt in dieser Zeit, wird das Bild
unscharf
– Verschlusszeit ist charakteristisch für Kamera
© Christian Hochberger, TU Darmstadt Zeitverhalten sequenzieller Schaltungen 35
 Zeitverhalten Sequenzieller Schatungen (2)

●
Forderungen an den Takt
– Taktperiode muss groß genug sein, so dass alle Signale
stabil sind bevor das nächste Zeitfenster beginnt
– Takt-Versatz der Flip-Flops muss klein genug sein
(engl. clock skew)
●
Signaländerungen im Zeitfenster
– Sind nicht immer vermeidbar
(z.B. bei Signalen, die außerhalb unseres Systems erzeugt
werden)
– Kann zu Metastabilität führen
●
Wert zw. 0 und 1 wird übernommen
●
Flip-Flop kippt irgendwann auf 0 oder 1 (aber wann)
→ Schaltungen zum Synchronisieren der Eingänge
© Christian Hochberger, TU Darmstadt Zeitverhalten sequenzieller Schaltungen 36
 Dynamische Disziplin

● tccq →Clk to Q contamination delay

– Frühestmöglicher Zeitpunkt, zu dem sich Q nach Clk ändert
● tpcq →Clk to Q propagation delay
– Spätestmöglicher Zeitpunkt, zu dem die Ausgänge stabil sind

Clk

Outputs

Inputs

tsetup thold

tccq

© Christian Hochberger, TU Darmstadt Zeitverhalten sequenzieller Schaltungen

tpcq 37
 Systemweiter Takt

● Taktperiode Tc → zwischen zwei steigenden Flanken Clk Clk

Q1 D2
● Fc = 1/Tc → Taktfrequenz C
L
●
Typische Situation R1 R2
– Nach steigender Flanke an R1 ändert sich Q1
– Dann durchläuft das Signal eine kombinatorische Schaltung
– Und kommt etwas später am Eingang des Registers R2 an

Clk

Q1

D2

Tc
© Christian Hochberger, TU Darmstadt Zeitverhalten sequenzieller Schaltungen 38
 Setup-Einschränkungen

●
Berücksichtigt den langsamsten Pfad Clk Clk
Q1 D2
●
Um die Setup-Zeit des Register R2 einzuhalten C
L
• Tc ≥ tpcq + tpd + tsetup R1 R2
● Wenn Tc, tpcq und tsetup schon festgelegt sind
• tpd ≤ Tc – (tpcq +tsetup)
Tc

Clk

Q1

D2

tpcq tpd tsetup

© Christian Hochberger, TU Darmstadt Zeitverhalten sequenzieller Schaltungen 39
 Hold Einschränkungen

●
Kürzester Pfad wird analysiert Clk
Q1 D2
Clk

● D2 darf sich nicht ändern, bevor thold vorbei ist C

L
R1 R2
• tccq + tcd ≥ thold
● Wenn tccq und thold nicht beeinflussbar sind: tcd ≥ thold -tccq
Tc

Clk

Q1

D2

tccq tcd

thold
© Christian Hochberger, TU Darmstadt Zeitverhalten sequenzieller Schaltungen 40
 Hold Einschränkungen (2)

●
Kommt in realen Schaltungen vor: Clk
Q1 D2
Clk

– Flip-Flop Ausgang unmittelbar an

Flip-Flop Eingang angeschlossen R1 R2
●
Dadurch ändert sich die Gleichung:
– tcd wird 0 (da keine Logik vorhanden ist)
– tccq ≥ thold
●
In realen Fällen
– thold oft 0
– thold kann sogar negativ sein!

© Christian Hochberger, TU Darmstadt Zeitverhalten sequenzieller Schaltungen 41

 Timing Analyse: Beispiel

●
Eigenschaften der Flip-Flops ●
Zwei Fragen zu klären:
– tccq = 30ps, tpcq = 80ps – Maximale Taktfrequenz?
– tsetup = 50ps, thold = 60ps – Verletzung der Hold-
●
Eigenschaften der Gatter Bedingung?
– tcd = 25ps, tpd = 40ps
Clk Clk

A n1
&
B

X'
C ≥1 X

Y'
D ≥1 Y
© Christian Hochberger, TU Darmstadt Zeitverhalten sequenzieller Schaltungen 42
 Timing Analyse:
Beispiel maximale Taktfrequenz
Clk Clk
●
Längster Pfad: A
A'
& n1
– A' → n1 → X' → Y' B
– Kommt nur zum Tragen, wenn C ≥1 X' X
B=1, C=0 und D=0 ≥1 Y'
D Y
– A' wechselt von 0 auf 1
Clk
A'

n1

X'

Y'

tpcq tpd tpd tpd tsetup

© Christian Hochberger, TU Darmstadt Zeitverhalten sequenzieller Schaltungen 43
 Timing Analyse:
Beispiel maximale Taktfrequenz (2)
●
Längster Pfad =
– tpcq + tpd + tpd + tpd + tsetup = 80 + 3 * 40 + 50 = 250ps
– Tc muss ≥ 250ps sein
●
Maximale Taktfrequenz
– fmax = 1 / Tc = 4 GHz

© Christian Hochberger, TU Darmstadt Zeitverhalten sequenzieller Schaltungen 44

 Pipelining in digitalen Schaltungen

●
Jede Teilaufgabe wird nur einmal implementiert
●
Gesamtaufwand kleiner als bei räumlicher Parallelität
●
Teilaufgabe → Kombinatorische Logik
●
Trennung der Stufen → Register
●
Takt bewirkt Weitergabe einer Aufgabeninstanz an
die nächste Stufe

© Christian Hochberger, TU Darmstadt Parallelität 45

 Pipelining – Beispiel

Clk Clk
tpd = 2,4ns tpd = 2ns tpd = 4ns

CL CL CL

CL

tpd = 3ns

● tpcq = 0,3ns, tsetup = 0,2ns

●
Taktperiode:
– 0,3 + 3 + 2 + 4 + 0,2 = 9,5ns
●
Taktfrequenz: 105 MHz
© Christian Hochberger, TU Darmstadt Parallelität 46
 Pipelining – Beispiel (2)

Clk Clk Clk

tpd = 2,4ns tpd = 2ns tpd = 4ns

CL CL CL

CL

tpd = 3ns

Stufe 1: 5,5ns Stufe 2: 4,5ns

●
Durch Hinzufügen einer weiteren Stufe
– Stufe 1: 0,3 + 3 + 2 + 0,2 = 5,5ns
– Stufe 2: 0,3 + 4 + 0,2 = 4,5ns
– Taktperiode: 5,5ns Taktfrequenz: 182MHz
– Latenz: 2Tc = 11ns
© Christian Hochberger, TU Darmstadt Parallelität 47
 Pipelining – Beispiel (3)

Clk Clk Clk

tpd = 2,4ns tpd = 2ns tpd = 4ns

CL CL CL

CL

tpd = 3ns

Stufe 1: 3,5ns Stufe 2: 2,5ns Stufe 3: 4,5ns

●
Durch Hinzufügen von zwei Stufen
– Taktperiode durch dritte Stufe bestimmt: 4,5ns
– Taktfrequenz: 222MHz
– Latenz: 3Tc = 13,5ns
© Christian Hochberger, TU Darmstadt Parallelität 48
 Grundbausteine Digitaler Systeme

●
Kombinatorische und sequenzielle Grundbausteine
– Multiplexer
– Register (Kombinationen von flankengesteuerten Flip-
Flops)
●
Arithmetische Schaltungen
– Addition (einfach oder schnell)
– Multiplikation
– (Division)
– Shifter
– ALUs
●
Speicher
© Christian Hochberger, TU Darmstadt Semesterübersicht 49
 Addierer

●
Typische Vorgehensweise
– Kaskadierung von Volladdierern kleiner Bitgruppen
– Weitergabe des Übertrags an die nächste Bitgruppe
a3 b3 a2 b2 a1 b1 a0 b0

a b a b a b a b
s4 0
cout VA cin cout VA cin cout VA cin cout VA cin

s s s s

s3 s2 s1 s0

●
Problem: Sehr langsam (linear mit Anzahl der Stellen)
●
Alternative: Vorausberechnung des Übertrags
(Carry-Look-Ahaed)
© Christian Hochberger, TU Darmstadt Arithmetik: Addition 50
 Carry-Look-Ahead Addierer

●
Beispiel 32Bit Addierer
– Aufteilung z.B. in 8 Gruppen zu 4 Bit
a31:28 b31:28 a27:24 b27:24 a7:4 B7:4 a3:0 b3:0

... cin
cout 4Bit CLA c27 4Bit CLA 4Bit CLA c3 4Bit CLA

s31:28 s27:24 s7:4 S3:0

●
Laufzeit
– Jede Gruppe: 8 Gatter-Laufzeiten (4 * 2 Gater/VA)
– CLA von cout: 2 Gatter-Laufzeiten (theoretisch)
– Gesamtaddierer 7*2+8=22 Gatter-Laufzeiten
© Christian Hochberger, TU Darmstadt Arithmetik: Addition 51
 Prefix-Addierer

© Christian Hochberger, TU Darmstadt Arithmetik: Addition 52

 Prefix-Addierer (2)

© Christian Hochberger, TU Darmstadt Arithmetik: Addition 53

 Weitere Spezialaddierer

●
Carry-Save Addierer
– Getaktete Schaltung
– Übertrag wird in Register gespeichert
– Berücksichtigung erst beim nächsten Takt
– Nach letzter Addition: noch n Takte erforderlich
– Sehr schnell, wenn viele Werte summiert werden müssen
●
Carry-Select Addierer
– Schneller als Ripple-Carry-Addierer
– Leichter zu konstruieren als CLA
(aber nicht ganz so schnell)

© Christian Hochberger, TU Darmstadt Arithmetik: Addition 54

 Parallel Multiplizierer

●
Beispiel 1011 * 0101 1 0 1 1
1
1 0 1 1
1 0 1 1

0 0 0 0
0
VA VA VA HA
1 0 0 0 1 1 1 0 1 1
1 0 1 1 1
VA VA VA HA
1 0 0 1 1 1 1 0 1 1 1

0 0 0 0
0
VA VA VA HA

0 0 1 1 0 1 1 1
© Christian Hochberger, TU Darmstadt Arithmetik: Multiplikation 55
 Shifter – HW-Implementierung
a3 a2 a1 a0 0 s1..0 a 3 a 2 a 1 a0 0 s1..0 a3 a2 a1 a0 s1..0
00 00 00
01 01 01
y3 y3 y3
10 10 10
11 11 11

00 00 00
01 01 01
y2 y2 y2
10 10 10
11 11 11

00 00 00
01 y1 01 y1 01 y1
10 10 10
11 11 11

00 00 00
01 y0 01 y0 01 y0
10 10 10
11 11 11

Links-Schieben Logisches Arithmetisches

Rechts-Schieben Rechts-Schieben

© Christian Hochberger, TU Darmstadt Arithmetik: Schieben 56

 Barrel-Shifter

●
n-Bit Shifter um beliebig viele Positionen sehr teuer
bei großem n
●
Alternative Struktur
– Barrrel-Shifter
– Kaskadierte Shifter-Stufen
– ld(n) Stufen erforderlich
– Stufe i verschiebt um 2i Positionen
– Beliebige Shifts lassen sich zusammensetzen
– Deutlicher geringerer HW-Aufwand

© Christian Hochberger, TU Darmstadt Arithmetik: Schieben 57

 Barrel-Shifter (2)

s0 s1 s2

a0 y0

a1
y1

a2
y2

a3
y3

a4
y4

a5
y5

a6
y6

a7
y7

Beispiel1: a0, s2..0=5 Beispiel2: a5, s2..0=6

© Christian Hochberger, TU Darmstadt Arithmetik: Schieben 58
 Arithmetik und Logik Einheiten

●
Arithmetische und logische Funktionen häufig
gemeinsam realisiert
●
Entstehende Schaltung heißt ALU
(Arithmetic and Logic Unit)
●
Gewünschte Funktion wird durch einen n-Bit
Operations-Code gewählt
– n typisch 3-4 Bit
– Meist rein kombinatorisch
– Meist ohne komplexe Operationen (*, /)

© Christian Hochberger, TU Darmstadt Arithmetik: ALU 59

 Arithmetik und Logik Einheiten (2)

a b ALU Operationscodes

n n 000 a AND b
001 a OR b
010 a+b
011 keine Funktion
100 a AND b
f2
101 a OR b
110 a-b
111 a<b
cout + cin ≥1 &

MSB
a b

n n n n
Erweiterung 11 10 01 00 f1..0 Status OPC
mit 0 ALU
n

© Christian Hochberger, TU Darmstadt Arithmetik: ALU y 60

 Speicherorganisation

●
Logisches Modell
Adressen
– Zweidimensionales Feld von Speicherzellen Speicher
n
– Zugriff zeilenweise (lesen oder schreiben)
– Auswahl einer Zeile über Adresse
m
●
Bezeichnungen
Daten
– Gelesen/geschriebener Wert → Daten
– Zeilen → Worte
●
Eigenschaften
– n Adressbits → 2n Zeilen
– m Datenbits → m Spalten
– Kapazität → 2n*m Bits
© Christian Hochberger, TU Darmstadt Speicher 61
 Bit-Zellen

●
Grundelemente in Speichern Bitline
Wordline
– Zellen für je ein Bit
– Jeweils verbunden mit
●
einer Wordline
1 Bit
●
einer Bitline Speicher
●
Wordline selektiert ein Wort im Speicher
●
Bitline dient zum Lesen/Schreiben
●
Lesen:
– Bitline von außen auf Z=hochohmig gestellt
– Wordline wird aktiviert, Bit-Zelle legt Wert auf Bitline
●
Schreiben
– Bitline wird von außen auf zu schreibenden Wert gesetzt (sehr starker Treiber)
– Wordline wird ativiert, Wert auf Bitline überschreibt gespeicherten Wert

© Christian Hochberger, TU Darmstadt Speicher 62

 Speicheraufbau
Bitline 2 Bitline 1 Bitline 0
2:4 Wordline 0
Dekoder 00
Adresse 2
10 gesp. gesp. gesp.
Bit=0 Bit=1 Bit=0
Wordline 1
01

gesp. gesp. gesp.

Bit=1 Bit=0 Bit=0
Wordline 2
10

gesp. gesp. gesp.

Bit=1 Bit=1 Bit=0
Wordline 3
11

gesp. gesp. gesp.

Bit=0 Bit=1 Bit=1

Data 2 Data 1 Data 0

1 1 0

© Christian Hochberger, TU Darmstadt Speicher 63

 Speicher-Ports

●
Gruppe aus Adress-, Daten- und Steuerleitungen
wird Port genannt
●
Jeder Speicher hat min. 1 Port
●
Speicher können mehrere Ports haben
(dann evtl. in der Funktion spezialisiert)
●
Beispiel:
n m
– 2 Lese-Ports A1 RD1
n A2 RD2
m
– 1 Schreib-Port
●
Geschrieben wird nur, wenn WE3 n A3
aktiviert ist (evtl. getaktet)
m WD3

WE3
© Christian Hochberger, TU Darmstadt Speicher 64
 Speichertypen

●
Verschiedene Typen von Bit-Zellen möglich
●
Einteilung in Klassen
– Random Access Memory (RAM)
●
Flüchtig (verliert Inhalt beim Ausschalten)
●
Änderbar
– Read Only Memory (ROM)
●
Nicht-flüchtig
●
Nicht (oder bedingt) änderbar
●
Namen historisch begründet
●
Zwei wesentliche Typen von RAM-Zellen
– Statisches RAM (SRAM)
– Dynamische RAM (DRAM)
© Christian Hochberger, TU Darmstadt Speicher 65
 SRAM

●
Bit wird in rückgekoppelter Inverterstruktur
gespeichert
●
Inverterstruktur hat zwei stabile Zustände
●
Bitline existiert auch in invertierter Form
●
Daten werden beliebig lang gehalten
Bitline Bitline

Wordline

© Christian Hochberger, TU Darmstadt Speicher 66

 DRAM

●
Bit wird in einem Kondensator gespeichert
– Kondensator geladen → 1 gespeichert
– Kondensator entladen → 0 gespeichert
●
Transistor wirkt wie Schalter
– Wordline aktiviert → Kondensator mit Bitline verbunden
●
Lesen:
Bitline
– Bitline auf VDD/2 aufladen Wordline

– Wordline aktivieren
– Ladungsausgleich beobachten
(Spannung steigt oder fällt)
●
Schreiben:
– Bitline auf gewünschten Wert aufladen
– Wordline aktivieren
© Christian Hochberger, TU Darmstadt Speicher 67
 Neuere DRAM-Varianten

●
SDRAM
– Synchronous DRAM
– Getaktet, interne Pipeline
– Daten werden synchron gelesen/geschrieben
– Zugriffe können sich überlappen
●
Double Data Rate DRAM (DDR)
– Daten werden auf beiden Flanken des Taktsignals
übertragen
– Taktraten:
●
DDR bis 200MHz, DDR2 bis 533, DDR3 bis 1066MHz

© Christian Hochberger, TU Darmstadt Speicher 68
