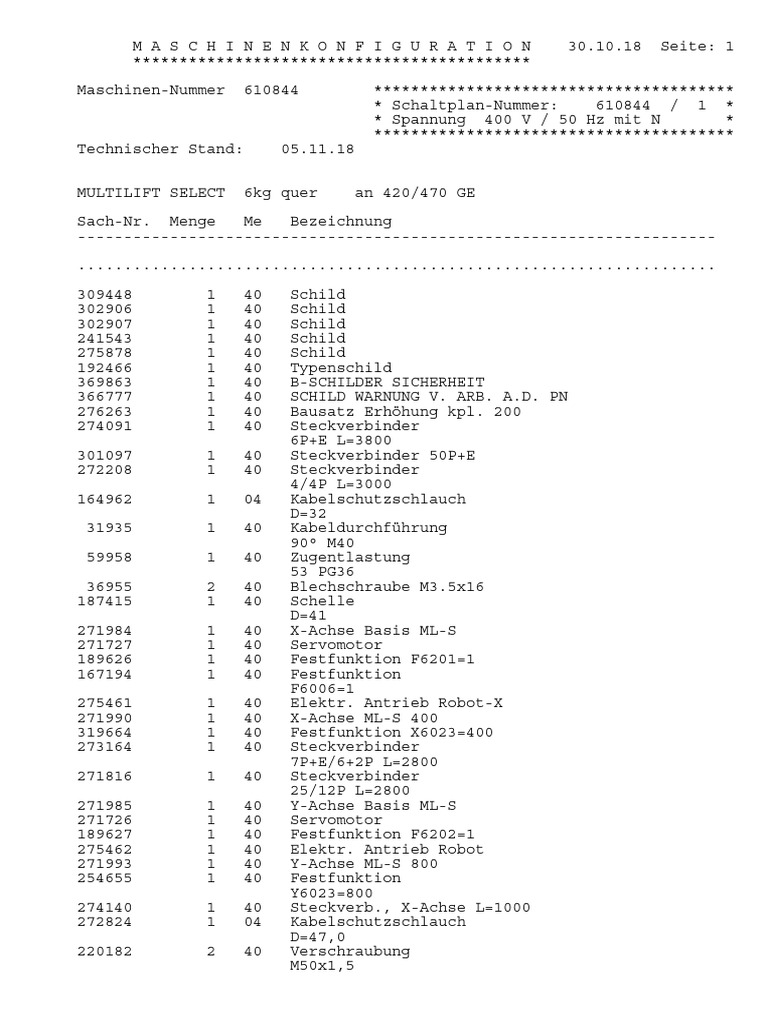

M A S C H I N E N K O N F I G U R A T I O N 30.10.

18 Seite: 1
*******************************************

Maschinen-Nummer 610844 ***************************************

* Schaltplan-Nummer: 610844 / 1 *
* Spannung 400 V / 50 Hz mit N *
***************************************
Technischer Stand: 05.11.18

MULTILIFT SELECT 6kg quer an 420/470 GE

Sach-Nr. Menge Me Bezeichnung

---------------------------------------------------------------------

.....................................................................

309448 1 40 Schild
302906 1 40 Schild
302907 1 40 Schild
241543 1 40 Schild
275878 1 40 Schild
192466 1 40 Typenschild
369863 1 40 B-SCHILDER SICHERHEIT
366777 1 40 SCHILD WARNUNG V. ARB. A.D. PN
276263 1 40 Bausatz Erhöhung kpl. 200
274091 1 40 Steckverbinder
6P+E L=3800
301097 1 40 Steckverbinder 50P+E
272208 1 40 Steckverbinder
4/4P L=3000
164962 1 04 Kabelschutzschlauch
D=32
31935 1 40 Kabeldurchführung
90° M40
59958 1 40 Zugentlastung
53 PG36
36955 2 40 Blechschraube M3.5x16
187415 1 40 Schelle
D=41
271984 1 40 X-Achse Basis ML-S
271727 1 40 Servomotor
189626 1 40 Festfunktion F6201=1
167194 1 40 Festfunktion
F6006=1
275461 1 40 Elektr. Antrieb Robot-X
271990 1 40 X-Achse ML-S 400
319664 1 40 Festfunktion X6023=400
273164 1 40 Steckverbinder
7P+E/6+2P L=2800
271816 1 40 Steckverbinder
25/12P L=2800
271985 1 40 Y-Achse Basis ML-S
271726 1 40 Servomotor
189627 1 40 Festfunktion F6202=1
275462 1 40 Elektr. Antrieb Robot
271993 1 40 Y-Achse ML-S 800
254655 1 40 Festfunktion
Y6023=800
274140 1 40 Steckverb., X-Achse L=1000
272824 1 04 Kabelschutzschlauch
D=47,0
220182 2 40 Verschraubung
M50x1,5
 M A S C H I N E N K O N F I G U R A T I O N 30.10.18 Seite: 2
*******************************************

Maschinen-Nummer 610844 ***************************************

* Schaltplan-Nummer: 610844 / 1 *
* Spannung 400 V / 50 Hz mit N *
***************************************
Technischer Stand: 05.11.18

MULTILIFT SELECT 6kg quer an 420/470 GE

Sach-Nr. Menge Me Bezeichnung

---------------------------------------------------------------------
193055 2 40 Sechskantmutter M50
271986 1 40 Z-Achse Basis ML-S
271727 1 40 Servomotor
273151 1 40 Steckverbinder
3P L=900
273151 1 40 Steckverbinder
3P L=900
273151 1 40 Steckverbinder
3P L=900
189628 1 40 Festfunktion F6203=1
275463 1 40 Elektr. Antrieb Robot
271996 1 40 Z-Achse ML-S 1400
274798 1 40 Zusatzteile Z-Achse
216434 1 40 Festfunktion
Z6023=1400
273165 1 40 Steckverbinder
7P+E/6+2P L=3400
273160 1 40 Steckverbinder
25/12P L=3400
311242 1 40 C-Achse kpl. ML-S/ML-V 14 Nm
192019 1 40 Initiator L=300
192019 1 40 Initiator L=300
194048 1 40 Festfunktion F6213=3
232902 1 40 Festfunktion
F6276=2
273244 1 40 Steckverbinder
3P L=2600
273244 1 40 Steckverbinder
3P L=2600
314921 1 40 Ventilinsel pneum. 2x5/3
314926 1 40 Pneum. Wegeventil
2x3/2
314926 1 40 Pneum. Wegeventil
2x3/2
314926 1 40 Pneum. Wegeventil
2x3/2
314926 1 40 Pneum. Wegeventil
2x3/2
314926 1 40 Pneum. Wegeventil
2x3/2
314926 1 40 Pneum. Wegeventil
2x3/2
274804 1 40 Zusatzteil, Pneumatikventil
274804 1 40 Zusatzteil, Pneumatikventil
274804 1 40 Zusatzteil, Pneumatikventil
274804 1 40 Zusatzteil, Pneumatikventil
274814 1 40 Zusatzteil Y-Achse
277704 1 40 Festfunktion
277708 1 40 Festfunktion
F-S EA_H55_A26_A25=1
 M A S C H I N E N K O N F I G U R A T I O N 30.10.18 Seite: 3
*******************************************

Maschinen-Nummer 610844 ***************************************

* Schaltplan-Nummer: 610844 / 1 *
* Spannung 400 V / 50 Hz mit N *
***************************************
Technischer Stand: 05.11.18

MULTILIFT SELECT 6kg quer an 420/470 GE

Sach-Nr. Menge Me Bezeichnung

---------------------------------------------------------------------
277709 1 40 Festfunktion
F-S EA_H55_A28_A27=1
277713 1 40 Festfunktion
EA_H55_A30_A29=1
274348 1 40 VAKUUM-SAUGDUESE
274348 1 40 VAKUUM-SAUGDUESE
274348 1 40 VAKUUM-SAUGDUESE
274348 1 40 VAKUUM-SAUGDUESE
274801 1 40 Zusatzteile Vakuumerzeuger
274801 1 40 Zusatzteile Vakuumerzeuger
274802 1 40 Zusatzteile Vakuumerzeuger 3
274801 1 40 Zusatzteile Vakuumerzeuger
225167 1 40 Festfunktion
F6210=2
225168 1 40 Festfunktion
F6220=2
225169 1 40 Festfunktion
F6230=2
225170 1 40 Festfunktion
F6240=2
300504 1 40 Festfunktion
ML_A_H55_X3_A13=1
304786 1 40 Festfunktion
F-S ML_E_H55_X3_C11=1
300506 1 40 Festfunktion
F-S ML_A_H55_X3_A15=1
304787 1 40 Festfunktion
F-S ML_E_H55_X3_C12=1
304790 1 40 Festfunktion
F-S ML_A_H55_X3_A17=1
304789 1 40 Festfunktion
F-S ML_E_H55_X3_C13=1
304792 1 40 Festfunktion
F-S ML_A_H55_X3_A19=1
304791 1 40 Festfunktion
F-S ML_E_H55_X3_C14=1
273247 4 40 Steckverbinder
4P L=2600
274572 1 40 Pneum. Wartungseinheit
274812 1 40 Bausatz, Zusatzteile
Wartungseinheit
247737 1 40 Schild
274836 1 40 Steckverbinder 2P+E L=1200
361815 1 40 WP ROB KONDENSWASSER PNEUM.
274433 1 40 Bausatz, Transportsicherung
218670 2 40 Rundschlinge L=2500 2T
268477 1 40 Rundschlinge L=2000 2T
324586 1 40 Düsenrohr, gerade
272562 1 40 Bremswiderstand 30 OHM 150W
270553 1 40 Leiterplatte
ARB 836
 M A S C H I N E N K O N F I G U R A T I O N 30.10.18 Seite: 4
*******************************************

Maschinen-Nummer 610844 ***************************************

* Schaltplan-Nummer: 610844 / 1 *
* Spannung 400 V / 50 Hz mit N *
***************************************
Technischer Stand: 05.11.18

MULTILIFT SELECT 6kg quer an 420/470 GE

Sach-Nr. Menge Me Bezeichnung

---------------------------------------------------------------------
257239 2 40 Steckverbinder, Schale
257240 2 40 Abdeckung f. Steckverb.-Schale
34177 4 40 Blechschraube M2,2x9,5
270554 1 40 D-ARB 836 VERT.-K ROBOT I/O
VARAN
272782 1 40 Frequenzumrichter
275565 3 40 Kabelschirmblech für
Motorleitung
8745 6 40 Zylinderschraube M4x10
4672 6 40 Zahnscheibe D=4,3/8
276672 1 40 Profil
20x13 L=97
273947 1 40 Klemmleiste
274030 1 40 Bausatz, Zubehör Träger
271603 1 40 Steckverbinder
96/48P L=1000
274248 1 40 Steckverbinder
4/4P L=800
274366 1 40 Unterverteiler Klemmenkasten
273589 1 40 T-ARB 839 VERT.-KA. KLEMMKAST.
ML
275762 1 40 Festfunktion
F8761=7
275763 1 40 Festfunktion
F8762=7
275764 1 40 Festfunktion
F8763=7
276025 1 40 Festfunktion
F99301_4=20
276026 1 40 Festfunktion
F99301_5=21
276027 1 40 Festfunktion
F99301_6=22
361808 1 40 WP ROB FILTEREINSATZ LUEFTER
273304 1 40 Steckverbinder
25P L=2800
273816 1 40 Steckverbinder
96/3x10P L=2800
272038 1 40 Steckverbinder
42P+E L=1550/600
274345 1 40 Schild
273627 1 40 Steckverbinder
25P L=5000
154001 1 40 Stecker
25P
352449 1 40 S-05300-0000 SPRA DIR POLN
353761 1 40 Software, SELOGICA direct
05.30
234418 1 40 Compact Flash Karte Typ I
240844 1 40 Schild
 M A S C H I N E N K O N F I G U R A T I O N 30.10.18 Seite: 5
*******************************************

Maschinen-Nummer 610844 ***************************************

* Schaltplan-Nummer: 610844 / 1 *
* Spannung 400 V / 50 Hz mit N *
***************************************
Technischer Stand: 05.11.18

MULTILIFT SELECT 6kg quer an 420/470 GE

Sach-Nr. Menge Me Bezeichnung

---------------------------------------------------------------------
165041 1 40 Festfunktion
F6005=1
221623 1 40 Festfunktion
F6008=1
243997 1 40 Festfunktion
T986=10
235671 1 40 Festfunktion
196763 1 40 Festfunktion
F6218=1
221560 1 40 Festfunktion
F9600=1
274782 1 40 Festfunktion F96001=1
221618 1 40 Festfunktion
F8406=1
162083 1 40 Festfunktion F9605=1
275743 1 40 Festfunktion
F99300_1=2
275745 1 40 Festfunktion
F99301_1=2
275746 1 40 Festfunktion
F99301_3=1
275754 1 40 Festfunktion F99302_1=3
275755 1 40 Festfunktion
F99302_2=101
275756 1 40 Festfunktion
F99302_3=1
275941 1 40 Festfunktion
313371 1 40 Festfunktion MLSELAUSF=4
170598 1 40 Festfunktion
F9604=2
170440 1 40 Festfunktion
F9200=1
274850 1 40 Festfunktion
276028 1 40 Festfunktion
F99302_4=60
302758 1 40 Belegung Verteilerkarte +H55
275519 1 40 Festfunktion F92721=1
265740 1 40 WP Führungswagen aller Achsen
schmieren
265742 1 40 WP Sichtprüfung aller
Zahnriemen
265737 1 40 WP Zahnriemen aller Achsen
ersetzen
270554 1 40 D-ARB 836 VERT.-K ROBOT I/O
VARAN

.....................................................................

Ende Maschinenkonfiguration Maschinen-Nummer: 610844
