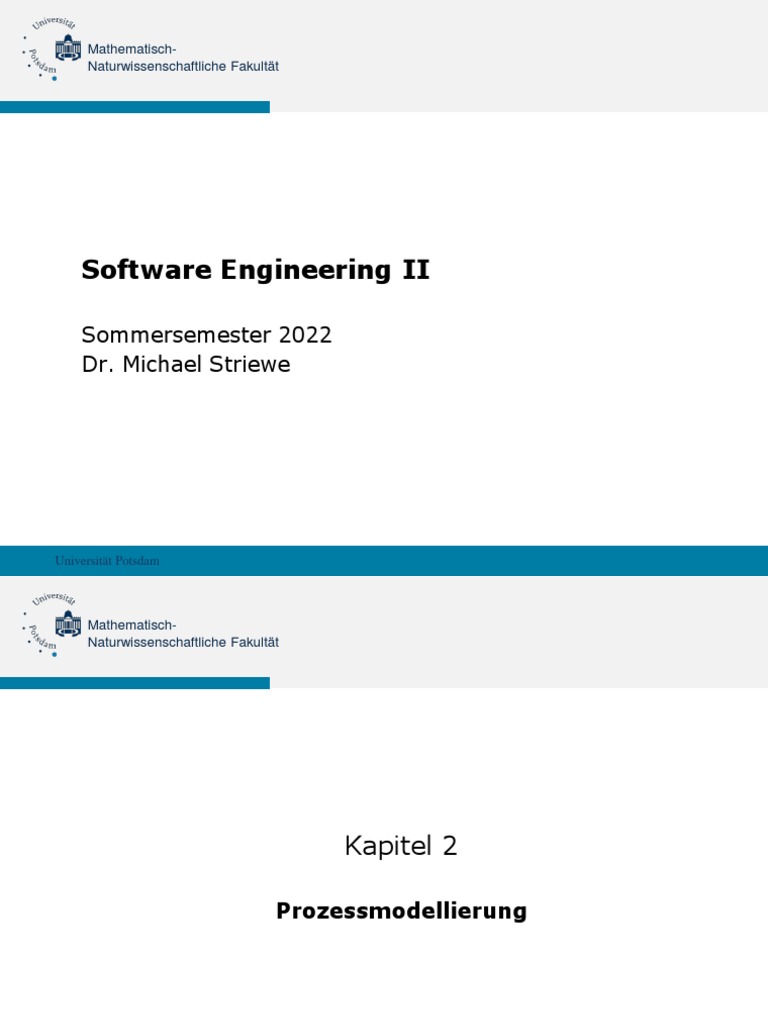

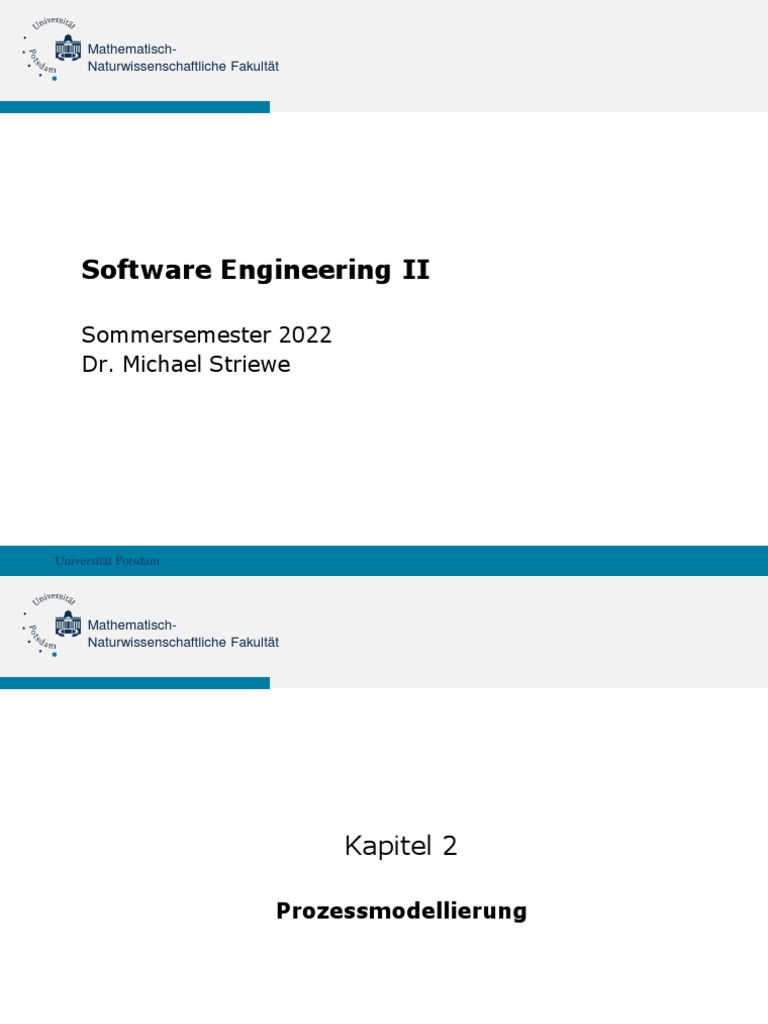

Mathematisch-

Naturwissenschaftliche Fakultät

Software Engineering II

Sommersemester 2022
Dr. Michael Striewe

Universität Potsdam
 Mathematisch-
Naturwissenschaftliche Fakultät

Kapitel 2

Prozessmodellierung

Universität Potsdam
 Modellbegriff - Wiederholung

• abstrakte Repräsentation wesentlicher Aspekte der Realität

– Abstraktion → semantische Lücke
– Aspekte → Perspektiven
• verschiedene Darstellungsformen
– Sprache Objekte der
realen Welt Modelle
– Graphiken
– Tabellen
– Mathematik
– ... semantischer(bedeutungsmäßiger) Unterschied

Universität Potsdam 3
 Statische vs. dynamische Modelle

• Statische Modelle
– von der Ausführung unabhängige Eigenschaften
– Funktionen
– Daten
– Struktur
– Kontext
• Dynamische Modelle
– Verhalten während der Ausführung (Prozesse)
– Zustände
– Interaktion
– Prozesse: Folge von Aktivitäten / Kontrollfluss

Universität Potsdam 4
 Die prozessorientierte Sicht

• Prozess/Kontrollfluss
– Zeitliche Abfolge von Aktivitäten (Fluss der Kontrolle von
Aktion zu Aktion)
• Wie wird das System bedient?
• Wie werden Funktionen realisiert?
• unterschiedliche Abstraktionsgrade:
IT-Geschäftsprozesse Programmabläufe
Folge von Basisaktivitäten, Befehlsfolgen eines
um ein geschäftl./betriebl. Programms
Ziel durch die Bedienung eines
Software-Systems zu erreichen

Gegenstandsbereich Lösungsbereich
implementierungsfern implementierungsnah

Universität Potsdam 5
 Prozessmodelle

Prozessmodellierung auf verschiedenen Abstraktionsgraden

IT-Geschäftsprozessmodelle Programmablaufmodelle

Gegenstandsbereich Lösungsbereich
implementierungsfern implementierungsnah

UML-Aktivitätsdiagramm UML-Use Case-Diagramm UML-Aktivitätsdiagramm

Geschäftsprozesse Szenarien
Wie wird das System bedient?
Welche Funktionen kann Wie werden die Use Cases
(Wie werden die Use Cases
welcher Akteur bedienen? realisiert (Use Case-Abläufe)?
verwendet?)

Universität Potsdam 6
 Bibliotheksbeispiel als Geschäftsprozessmodell

[nach Stevens: Using UML]

Universität Potsdam 7
 Beispiel

Borrow Book

Universitätsbibliotheks-Verwaltungssystem (UBVS)

Buch-Ausleihe:
Eine Person („Ausleiher“) präsentiert ein Buch. Das System prüft,
1. ob der Ausleiher Mitglied der Bibliothek ist und
2. noch nicht die maximale Anzahl von Büchern ausgeliehen hat.

Sind beide Eigenschaften erfüllt, registriert das System, dass das Mitglied das
präsentierte Buch ausgeliehen hat. Sonst wird die Ausleihe abgelehnt.

Universität Potsdam 8
 Aktivitätsdiagramm zum Use Case „Borrow Book“

Entscheidungsknoten [Guard]
Startknoten
(Verzweigung)
[Guard]

Endknoten (Terminierung)

Aktivität/ Aktion: vordefiniert, singulär Vereinigungsknoten

Aktion Aktivität: enthält Akt.-diag. (Zusammenführung)

Universität Potsdam 9
 Aktivitätsdiagramm zum Use Case „Borrow Book“

Verbesserungen?
• Aktionen zu Aktivitäten verfeinern
• Rollen beachten → Partitionen (Swimlanes)

Universität Potsdam 10
 Aktionen zu Aktivitäten verfeinern

1. Veränderung des Diagramms (Ersetzen der Aktion durch

ein Teildiagramm)

2. Ersetzen des Aktionsknotens durch einen Aktivitätsknoten

3. Aktion mit Unterdiagramm verknüpfen

Aktivität in eigenem Diagramm

Buch registrieren
„Buch registrieren“ darstellen

Universität Potsdam 11
 Aktivitätsdiagramm zum Use Case „Borrow Book“
mit Partitionen

Rollen (Akteure ?!)

Universität Potsdam 12
 Nebenläufigkeit in Aktivitätsdiagrammen

Aufteilung (fork) des Kontrollflusses von einer in

mehrere nebenläufige Aktionen.

Synchronisation (join) des Kontrollflusses von

mehreren nebenläufigen Aktionen zu einer.

Asynchroner Ablaufknoten (Beenden einzelner

Abläufe) (auch nach Verzweigung in Entscheidungsknoten)

Universität Potsdam 13
 Bibliotheksbeispiel als Geschäftsprozessmodell

[nach Stevens: Using UML]

Universität Potsdam 14
 Weitere Syntax in Aktivitätsdiagrammen

Region (z.B. für Iterationen, Behandlung von Ausnahmen, ...)

Datenfluss (entlang der Kante transportierte Daten/Objekte)

Sendeknoten: Ereignisse senden

Empfangsknoten: Ereignisse empfangen

Zeitereignis: explizite Behandlung von Zeit

Universität Potsdam 15
 Beispiel: Ereignisse und Datenfluss

Signal / Ereignis
initiiert Aktion

Dateneingang
initiiert Aktion

Universität Potsdam 16
 Datenfluss mit Pins

Messwert • Pins (Quadrate): Ein- bzw. Ausgabedaten

auslesen (-objekte) der Aktionen
• je Objekt ein Quadrat
• Bei mehreren Inputpins wird die Aktion erst
gestartet, wenn alle Objekte eingetroffen sind
(indirekte Synchronisation).
Messwert

Mess- Mess-
Ansicht Messwert wert wert Ansicht
aktualisieren auslesen aktualisieren

Universität Potsdam 17
 Weitere Syntax in Aktivitätsdiagrammen

Region (z.B. für Iterationen, Behandlung von Ausnahmen, ...)

Datenfluss (entlang der Kante transportierte Daten/Objekte)

Sendeknoten: Ereignisse senden

Empfangsknoten: Ereignisse empfangen

Zeitereignis: explizite Behandlung von Zeit

Universität Potsdam 18
 Expansionsbereich: Iteration

Schlüsselwort

Expansionsbereich

Expansionsknoten

Universität Potsdam 19
 Unterbrechungsbereich: Ausnahmebehandlung

Unterbrechungsbereich

Unterbrechungskante

Universität Potsdam 20
 Vom Geschäftsprozessmodell zum Code

Technische Modelle &

Fachliche Modelle
Infrastruktur

Business IT

Objekte des Objekte des

Gegenstandsbereichs Lösungsbereichs

semantische Lücke

„traditionell“: schrittweises Verfeinern und Modifizieren von Modellen;

„manuelle“ Implementierung der Modelle

Universität Potsdam 21
 Vom Geschäftsprozessmodell zum Code

Technische Modelle &

Fachliche Modelle
Infrastruktur

Business IT

Objekte des Objekte des

Gegenstandsbereichs Lösungsbereichs

semantische Lücke

BPMN (Business Process Modeling and Notation): „Modellierung mit Blick auf
beide Seiten der Lücke“

Universität Potsdam 22
 Geschäftsprozessmanagement mit BPMN

• Standard für die Geschäftsprozessmodellierung

(gepflegt durch die OMG: Object Management Group)

• graphische Notation für Geschäftsprozesse in

„Flowchart-Manier” (ähnlich wie UML-Aktivitätsdiagramme)

• BPMN Prozesse besitzen eine Ausführungssemantik.

• Spezielle „Process-Engines” sind in der Lage, BPMN Prozesse

auszuführen.

• Hauptanliegen: Modellierungsstandard für operationale

Prozesse mit Blick auf Business und IT

Universität Potsdam 23
 Einordnung der Verfeinerung

Business

Fachliche Modelle

Operative Prozesse
IT
Betriebswirtschaftliche
Modelle, Technische Modelle
Organisationsstruktur, Fachliche Aspekte & Infrastruktur
Strategie, • Organisationseinheiten
Ziele • Betriebliche Abläufe
… • ... Technische Modelle,
Technische Aspekte Prozess-Engines,
• Codeausführung Enterprise Applikationen,
• Technische Abläufe Services,
•… …

Universität Potsdam 24
 BPMN Diagramme

Universität Potsdam 25
 BPMN Pools

Pools:
- entsprechen (größeren)
Organisationseinheiten
- ein Pool enthält einen
vollständigen Teilprozess.
- Pools können offen oder
geschlossen sein.

Universität Potsdam 26
 BPMN Lanes

Lanes:
entsprechen Rollen oder
Funktionen innerhalb der
gleichen (Haupt-)Einheit.

Universität Potsdam 27
 BPMN Kontrollfluss und Datenfluss

Kontrollfluss

Message-Flow:
zeigt Kommunikation
zwischen Pools

Universität Potsdam 28
 BPMN Start und End Events

Start-Events:
Markiert den Beginn eines
(Teil-)Prozesses.
Hinweis: es existieren
unterschiedliche Start-Events
End-Events:
Markiert das Ende eines
(Teil-)Prozesses.
Hinweis: es existieren
unterschiedliche End-Events

Universität Potsdam 29
 BPMN Knoten und Events

Task-Knoten: Events:
Einzelner Schritt Ein Ereignis im Prozess.
im Prozessablauf. Hier zum Beispiel: „Message
Es existieren Event“ – „es wird eine
verschiedene Nachricht empfangen“
Typen: Es gibt verschiedene Typen …

Universität Potsdam 30
 BPMN Kontrollfluss

Entscheidungsknoten: Kontrollfluss
(Es existieren
verschiedene Typen)

Universität Potsdam 31
 Implementierung von BPMN Prozessen
(vereinfacht)

BPMN – Operative Prozesse

mit Process-Engine ohne Process-Engine

• Realisierung (ggf. auch Reuse) • Ableitung von Use Cases (…) aus den
der durch die Tasks spezifizierten Prozessen
• Funktionalität • Implementierung der Use Cases
Deployment auf einer Prozess-Engine

Hauptvorteil: Bezug zum ursprünglichen Hauptvorteil: Flexibilität

Modell bleibt erhalten

Hauptnachteil: oft fehlende Erfahrung, Hauptnachteil: Bezug zum

Technologien reifen erst langsam aus ursprünglichen Modell geht verloren
(semantische Lücke nur verschoben)
Universität Potsdam 32
