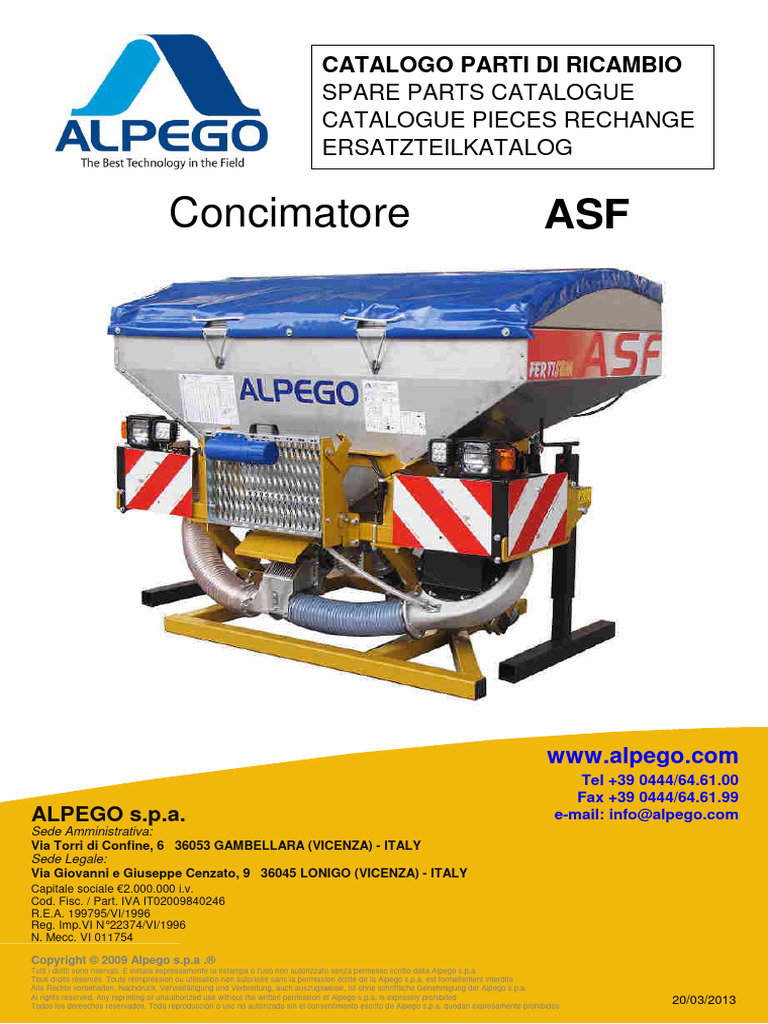

Concimatore: Catalogue Pieces Rechange Ersatzteilkatalog Spare Parts Catalogue

CATALOGO PARTI DI RICAMBIO
SPARE PARTS CATALOGUE

CATALOGUE PIECES RECHANGE
ERSATZTEILKATALOG
Concimatore ASF
www.alpego.com
Tel +39 0444/64.61.00
Fax +39 0444/64.61.99
ALPEGO s.p.a. e-mail: info@alpego.com
Sede Amministrativa:
Via Torri di Confine, 6 36053 GAMBELLARA (VICENZA) - ITALY
Sede Legale:
Via Giovanni e Giuseppe Cenzato, 9 36045 LONIGO (VICENZA) - ITALY
Capitale sociale €2.000.000 i.v.
Cod. Fisc. / Part. IVA IT02009840246
R.E.A. 199795/VI/1996
Reg. Imp.VI N° 22374/VI/1996
N. Mecc. VI 011754
Copyright © 2009 Alpego s.p.a .®

Tutti i diritti sono riservati. È vietata espressamente la ristampa o l'uso non autorizzato senza permesso scritto dalla Alpego s.p.a.
Tous droits réservés. Toute réimpression ou utilisation non autorisée sans la permission écrite de la Alpego s.p.a. est formellement interdite
Alle Rechte vorbehalten. Nachdruck, Vervielfältigung und Verbreitung, auch auszugsweise, ist ohne schriftliche Genehmigung der Alpego s.p.a.
Al rights reserved. Any reprinting or unauthorized use without the written permission of Alpego s.p.a. is expressly prohibited
Todos los dereechos reservados. Toda reproducciòn o uso no autorizado sin el consentimento escrito de Alpego s.p.a. quedan expresamente prohibidos
20/03/2013
Tavola - Drawing
ASF Table - Bild K00A01012_0
Tramoggia anteriore
Front seed hopper
Tremie
Saatkasten
C00545X C10A03715
C00545X
C10A03726 C02681X
C10A03729
C02681X
C10A03715
C00545X C00545X
C02681X D08238X
C50649
C10A03730
C00545X
C02681X
C00545X
C02681X C10A03715 C10A03727
C02681X
C50301
C50649
C10A03728 C00547X
C02602X C00545X
D08350
C02681X C00111X
D08230X
D08234X
D08237X
C00545X
C00545X
D08722X K00A01012_00

20/03/2013
Tavola - Drawing
Tramoggia anteriore
Front seed hopper
Tremie
Saatkasten
N° Code Old. Descrizione / Description GB FR D E

- M80A00099 C00111X VITE TE PG FT M6X20 UNI 5739 INOX A2 SCREW VIS SCHRAUBE TORNILLO
- M80A00420 C00545X VITE TBEI 8.8 M8X16 ISO 7380 TESTA BOMB INOX A2 SCREW VIS SCHRAUBE TORNILLO
- M80A00269 C00547X VITE TBEI M8X25 ISO 7380 TESTA BOMB INOX A2 SCREW VIS SCHRAUBE TORNILLO
- M85A00074 C02602X DADO AUTOBLOC ALTO M6 INOX A2 H=7.8 UNI 7473 NUT BOULONS NUT DADO
- M85A00117 C02681X DADO FLANGIATO ZIGRINATO 8 M8 INOX A2 DIN-6923 NUT BOULONS NUT DADO
- C10A03715 SLITTA AD U COPERCHIO TRAMOGGIA INOX SKID PATTINS SLED TRINEO
- C10A03726 SPONDA ANT.COPERCHIO CURVO TRAM. INOX SIDE COTE SEITENKLAPPE ESPONJA
- C10A03727 SPONDA POST.COPERCHIO CURVO TRAM. INOX SIDE COTE SEITENKLAPPE ESPONJA
- C10A03728 SPONDA SIN COPERCHIO CURVO TRAM INOX SIDE COTE SEITENKLAPPE ESPONJA
- C10A03729 SPONDA DES. COPERCHIO CURVO TRAM INOX SIDE COTE SEITENKLAPPE ESPONJA
- C10A03730 PARETE CENTRALE COPERCHIO CURVO TRAM INOX WALL MUR WAND PARED
- MH5A00002 C50301 GANCIO COBRA GRIGIO GRANDE 2fori i=30 M6 HOOK ATTACHE HAKEN ENGANCHE
- G10A00030 C50649 PIATTINA UN LATO ADESIVO 30 X 3 POLIETIE METAL STRAP METAL DEPLOYE BANDEISEN PLATILLO
- C10A03615 D08230X SPONDA ANTERIORE TRAMOGGIA INOX SIDE COTE SEITENKLAPPE ESPONJA
- C10A03616 D08234X SPONDA POSTERIORE TRAMOGGIA INOX SIDE COTE SEITENKLAPPE ESPONJA
- C10A03617 D08237X SPONDA SINISTRA TRAMOGGIA INOX SIDE COTE SEITENKLAPPE ESPONJA
- C10A03618 D08238X SPONDA DESTRA TRAMOGGIA INOX SIDE COTE SEITENKLAPPE ESPONJA
- C05A05898 D08350 SQUADRA RINFORZO sp6mm RIGHT-ANGLE JUNCTION

TEAM RECHTWINKIGE VERBINDUNG
EQUIPO
- C05A08176 D08722X TAPPO FORO SCARICO TRAM. INOX SP2MM PLUG BOUCHON STOEPSEL ENCHUFE

20/03/2013
Tavola - Drawing
Coperchio tramoggia
Seed hopper cover
Le couvercle du tremie
Saatkasten
C00A01037
C00547X G10A00154
C10A03725
C50303
C50805
G05A00074
C50805
C50303
C15A01111 MC5A00003
C50303
C50805
D08441
C00111X
C50302
K00A01013_00

20/03/2013
Tavola - Drawing
Coperchio tramoggia
Seed hopper cover
Le couvercle du tremie
Saatkasten

- C00A01037 TUBO ALLUMINIO D.10X14 L=2100 TUBE TUBE ROHR TUBO
- C10A03725 ANGOLO FERMO COPERCHIO CURVO INOX 3MM ANGLE ANGULAIRE WINKEL Ángulo
- C15A01111 TUBO OVALE 40X20X2 L=2140 TELO AS TUBE TUBE ROHR TUBO
- MH5A00003 C50302 GANCIO BECCO D'ACQUILA 2fori i=45mm M6g HOOK ATTACHE HAKEN ENGANCHE
- MH5A00004 C50303 FERMO CORDA ELASTICA D.8mm MECH. STOP FERMETURE MECH. SPERRUNG PARADO
- MJ0A00003 C50805 CORDA ELASTICA D.8 GRIGIO TELO ROPE CORDE SEIL CUERDA
- C10A02193 D08441 RETE TRAMOGGIA 640x1144 NETWORK FILET NETZ RED
- G05A00074 FASCIA POLIETILENE TELO CURVO TRAMOGGIA AS CLIP FASCIA BAND BANDA
- G10A00154 TELO TRAMOGGIA CURVA PVC BLU (RAL 5005) CLOTH TOILE BAHN PIEZA DE TELA
- MC5A00003 RIVETTO STRAPPO ALL. T.LARGA D.4.8X10X14 RIVETS RIVETS NIETEN REMACHES

20/03/2013
Tavola - Drawing
Telaio
Frame
Chassis
Rahmen
D08387
M08240X
C02681X
C02681X
C00545X
C50649 D11589X
C00545X
C00545X
E03190
C05055 C00545X
E11550
C00547X
E01305
D01059
C05055 D00653
C03006
C02606
E16459
D00653 K00A01014_00

20/03/2013
Tavola - Drawing
Telaio
Frame
Chassis
Rahmen

- M85A00079 C02606 DADO AUTOBLOC ALTO 8 M14 H=16 DIN 982 NUT BOULONS NUT DADO
- M90A00009 C03006 RONDELLA PIANA D.15 DIN125-A ZINC. WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA
- MB0A00096 C05055 SPINA A SCATTO D.10 CON TIRANTE IN GOMMA SOCKET GOUPILLE STECKER PASADOR
- G00A00005 D00653 TAPPO IN GOMMA PER TUBO Q.70X70 PLUG BOUCHON STOEPSEL ENCHUFE
- MD5A00002 D01059 CAVALLOTTO QUADRO M14 T70X70X105 PIN CAVALLIER STIFT CAVALLOTTI
- C10A02179 D08387 RINFORZO PIEG INTERNO TRAMOGGIA AS1-AS3 REINFORCEMENT RENFORT VERSTAERKUNG REFUERZO
- C05A08177 D11589X TAPPO ASPIRAZIONE TRAM ANT. INOX 4MM PLUG BOUCHON STOEPSEL ENCHUFE
- M15A00169 E01305 PERNO D.28X106 UT.FORO D.12 SALD ZINC*** PIN PIVOT STIFT PIN
- M15A00172 E03190 PERNO ROND.25X109 UT.FORO D.12 ZINC*** PIN PIVOT STIFT PIN
- C20A01905 E11550 TELAIO TRAMOGGIA FRONTALE AS3 FRAME CHASSIS RAHMEN MARCO
- C20A02905 E16459 TELAIO INFERIORE ASF FRAME CHASSIS RAHMEN MARCO
- M79A00244 M08240X TRAMOGGIA 1400 LITRI INOX HOPPER TREMIE TRICHTER TOLVA

20/03/2013
Tavola - Drawing
Barra Fanali Anteriore
Front lights
Lumieres anterieur
Hinterbeleuchtung
D08266 E15A00098
C02681X E15A00096
C00545X D11654
C02605
C00547X D10989
E15A00098
E15A00095
D11653
C03004
C00130 D08467X C03004
D10988
D10988
C03005
C00143
C00132 D10989
C03004 C00130
C02604 C03004
D11717 C00038
C03005
C02605
K00A01015_00

20/03/2013
Tavola - Drawing
Barra Fanali Anteriore
Front lights
Lumieres anterieur
Hinterbeleuchtung

- M80A00035 C00038 VITE TE 88 PG FP M12X100 ZINC UNI 5737 SCREW VIS SCHRAUBE TORNILLO
- M80A00117 C00130 VITE TE 88 PG FT M10X20 ZINC UNI 5739 SCREW VIS SCHRAUBE TORNILLO
- M85A00077 C02604 DADO AUTOBLOC ALTO 8 M10 H=11.5 DIN 982 NUT BOULONS NUT DADO
- M90A00007 C03004 RONDELLA PIANA D.10,5 DIN125-A ZINC. WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA
- C10A02138 D08266 PIEG. TRAVERSO POST TELAIO AS1 - AS3 BENT PLIE GEBOGEN PLEGADO
- E15A00067 D10988 "TABELLA ""F"" TIPO B1 423X282 TPESC 3117" TABLE TABLE TAFFEL CUADRO
- E15A00068 D10989 "TABELLA ""F"" TIPO B2 423X282 TPESC 3117" TABLE TABLE TAFFEL CUADRO
- C10A02745 D11653 SUPPORTO FARO ANT. DESTRO TRAM. AS3 SUPPORT SUPPORT STUTZE APOYO
- C10A02746 D11654 SUPPORTO FARO ANT. SINISTRO TRAM. AS3 SUPPORT SUPPORT STUTZE APOYO
- C05A06863 D11717 BISCOTTO 2FORI D.13 PASSO 85 SP.6 PLATE LAME PLATTE GALLETA
- E15A00095 GRUPPO PROIETTORE ANTERIORE DESTRO ASSEMBLY OVERVIEW

GROUPE EINHEIT-UEBERBLICK
GRUPO
- E15A00096 GRUPPO PROIETTORE ANTERIORE SINISTRO ASSEMBLY OVERVIEW

GROUPE EINHEIT-UEBERBLICK
GRUPO
- E15A00098 FARO 106X106 LED 12/48V 1000 LUM. LIGHT LUMIERE LICHT LÁMPARAS

20/03/2013
Tavola - Drawing
ASF Table - Bild 100693_0
Pedana
Footboardz
Plateforme
Arbeitsbuhne
D01059 D10063
C03010 C03007
D10065 C00231
D01385
C03010
C02657 C03006
C03004
D07850 C02606
D01385 D08246
C02657 C00016
D01059
D05644
C03007
C00231 C50147 D10387
D10062 C00420 C00122
C03003 C00121
C03006
C03003 C03003
C02606 C02503
C00132 D10065 D08296
C00016 C03003
C00121
D05644 C00121 C02503
C03003
D10386 D08247
C02503
C00122
D08296
C03003
C03003
C02503
100693_00

20/03/2013
Tavola - Drawing
Pedana
Footboardz
Plateforme
Arbeitsbuhne

- M80A00180 C00231 VITE TE 88 PF FP M16X1,5X50 ZINC UNI 573 SCREW VIS SCHRAUBE TORNILLO
- M80A00235 C00420 VITE TCEI PG M8X20 ZINC UNI 5931 SCREW VIS SCHRAUBE TORNILLO
- M85A00056 C02503 DADO AUTOBLOC BASSO 8 PG M8 H=8 DIN 985 NUT BOULONS NUT DADO
- M85A00089 C02657 DADO AUTOBLOC ALTO 8 M16X1,5 H=18 DIN 982 NUT BOULONS NUT DADO
- G10A00020 C50147 MANIGLIA PLASTICA NERA 2 FORI D.8 I=120 HANDLE MANILLE GRIFF MANGO
- C15A00062 D01385 BUSSOLA D25/32 D.16,5 L.18,5 CARBON+ZINC BUSHING ENTRETOISE BUCHSE BRUJULA
- C15A00397 D05644 DIST. D.25-19-14 d.10,5 L.16,5 carb+zinc SPACER ENTRETOISE ABSTANDSTUECK ESPACIADORES
- C10A02022 D07850 TERMINALE PEDANA DA 400 INTERNO ZINC. TERMINAL TERMINAL TERMINAL TERMINALES
- C10A02128 D08246 PEDANA ANTISCIVOLO GE 400X600 SP.2MM FOOTBOARD REPOSE-PIED TRITTBRETT PLATAFORMA
- C10A02129 D08247 PEDANA ANTISCIVOLO GE 125X420 SP.2MM FOOTBOARD REPOSE-PIED TRITTBRETT PLATAFORMA
- C10A02149 D08296 TERMINALE PEDANA DA 125 INTERNO ZINC. TERMINAL TERMINAL TERMINAL TERMINALES
- C10A02468 D10062 ANGOLO DESTRO PEDANA TRAM. ANT. AS3 ANGLE ANGULAIRE WINKEL Ángulo
- C10A02469 D10063 ANGOLO SINISTRO PEDANA TRAM. ANT. AS3 ANGLE ANGULAIRE WINKEL Ángulo
- C05A06401 D10065 FIANCO PEDANA TRAMOGGIA ANTER. AS3 8mm SIDE LONG NEBEN JUNTO
- C10A02572 D10386 FIANCO DESTRO SCALINO PEDANA AS3 SIDE LONG NEBEN JUNTO
- C10A02573 D10387 FIANCO SINISTRO SCALINO PEDANA AS3 SIDE LONG NEBEN JUNTO

20/03/2013
Tavola - Drawing
Ventilatore idraulico
Hydraulic fan
Hydraulique Soufflerie
Hydraulic Geblase
C00120
C03003
D16057
C00123
C03003 C00122
C02603 D10396
C20A02890
C03003
C00120
D16056
D16098
C04033
D16055
C04136
C04919
E16096
C21215
R80278
R80279
C02604
C21215
C04136 R80277
K00A00967_00

20/03/2013
Tavola - Drawing
Ventilatore idraulico
Hydraulic fan
Hydraulique Soufflerie
Hydraulic Geblase

- MA0A00008 C04033 SEEGER FORO D.72 UNI 7437 SEEGER SEEGER SEEGER SEEGER
- MA0A00034 C04136 SEEGER ALBERO D.30 UNI 7435 SEEGER SEEGER SEEGER SEEGER
- MC0A00016 C04919 LINGUETTA 8X7X56 UNI 6604A TONGUE CLAVETTE ZUNGE LENGUA
- C20A02890 E16326 FLANGIA USCITA VENTILATORE D.130 FLANGE FLANC FLANSCHE FLANGE
- M20A00044 C21215 CUSCINETTO 6306 2RS4 C3 S0 30X72X19 BEARING ROULEMENT KUGELLAGER COJINETE
- C05A06556 D10396 RONDELLA D.40 D 8.2 SP 6MM ZINC WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA
- C10A03546 D16055 CHIOCCIOLA VENT. CPA35 CON FLANGE ALLUMINIO - - - -
- P05A00008 D16056 GIRANTE D.350X67 PS ZINCATA IMPELLER IMPULSEUR LAUFRAD RODETE
- C10A03547 D16057 CONVOGLIATORE VENTILATORE CON VITI ZINCATO CONVEYOR CONVOYEUR CONVEYOR CONVEYOR
- C05A07990 D16098 PIASTRA DISTANZIALE MOZZO VENTILATORE ALU-350 PLATE PLAQUE PLATTE PLACA
- C20A02849 E16096 FONDELLO VENTILATORE ALU-350 BOTTOM FOND BODEN FONDO
- M75A00137 R80277 MOZZO COMPL VENTIL IDR ALBERO D.24 L=59.5 HUB ESSIEU NABE MAZO
- M75A00138 R80278 MOZZO X VENTIL IDR D.320X70 - D.85 L=90.5 HUB ESSIEU NABE MAZO
- M45A00105 R80279 ALBERO D.24-L=59.5 D.30 L=117.5 VENTIL IDR SHAFT ARBRE WELLE EJE

20/03/2013
Tavola - Drawing
Trasmissione idraulica ventilatore
Hydraulic transmission fan
Hydraulique transmission du sufflerie
Hydraulischen Antrieb fan
E16541
C00120
C03003
C00143
C03005
D09616
C02604
D09855
C02605
C03005
M09123
C02603
C03003 C40257
C40253
D06447 C40252
C02605
D08398 D08394
D08398 C02606
C02604 C03006
C03004
D00653
D09915
C02604
C03004
D02666
D09914
D06448
D01058
C00422 C40111 D02666
C00064
K00A01016_00

20/03/2013
Tavola - Drawing
Trasmissione idraulica ventilatore
Hydraulic transmission fan
Hydraulique transmission du sufflerie
Hydraulischen Antrieb fan

- H95A00009 C40111 MOTORE GR.2 6.4 CC BIDIREZ. DREN. STD. EU ENGINE MOTEUR MOTOR MOTOR
- M75A00015 C40252 SEMIGIUNTO FORO CONICO (2U AXLE SHAFT DEMI JOINT HALBKUPPLUNG SEGUIMIENTO
- M75A00016 C40253 INSERTO ELASTICO R-62 (GR2) INSERT INSERT INSERT INSERT
- M75A00020 C40257 SEMIGIUNTO FORO D.24 ND65H AXLE SHAFT DEMI JOINT HALBKUPPLUNG SEGUIMIENTO
- G00A00005 D00653 TAPPO IN GOMMA PER TUBO Q.70X70 PLUG BOUCHON STOEPSEL ENCHUFE
- MD5A00001 D01058 CAVALLOTTO QUADRO M12 T70x70x105 PIN CAVALLIER STIFT CAVALLOTTI
- MD5A00008 D02666 CAVALLOTTO QUADRO M10X70 PIN CAVALLIER STIFT CAVALLOTTI
- C05A05247 D06447 FLANGIA MOTORE. IDR.GR.2 VENT. SEMIN. SP5MM FLANGE FLANC FLANSCHE FLANGE
- C05A05248 D06448 DISCO D.79.8 D.36.6 MOTORE IDR. 5MM DISC DISQUE SCHEIBE DISCO
- C10A02182 D08394 SUPPORTO MOTORE IDR. VENT. AS1 - AS3 6MM SUPPORT SUPPORT STUTZE APOYO
- C10A02184 D08398 PROTEZIONE TRASMISSIONE IDR, AS1 2MM PROTECTION PROTECTION SCHUTZ PROTECCIÓN
- C10A02404 D09616 SUPPORTO TURBINA IDR. D,320X70 AS3 SUPPORT SUPPORT STUTZE APOYO
- C05A06327 D09855 SPESSORE VENTIL. IDR. AS2/3 500 8MM THICKNESS CALES DICKE ESPESOR
- C00A00389 D09914 TUBO SUPP. TRASM. AS2 - AS3 70X70X4 L=400 TUBE TUBE ROHR TUBO
- C05A06344 D09915 PIASTRA 4 FORI VENT IDR AS2 SP.10MM PLATE PLAQUE PLATTE PLACA
- C20A02906 E16541 CARTER ASPIRAZ VENTIL ALU -ASF HOUSING CARTER GEHAUSE CARTER
- M75A00036 M09123 GIUNTO COMP. MOT. IDR.GR2 EURO D.24 JOINT JOINT KUPPLUNG MIXTO

20/03/2013
Tavola - Drawing
Motore idraulico ventilatore M79A00250
Hydraulic motor fan M79A00250
Moteur hydraulique ventilateur M79A00250
Hydraulischer motor Ventilator M79A00250
D16543
C41523
C41507 C00111X
C41520
C41510
C40383
C40304
C00545
C41522 D09272
C02681
C41511
C40385
C40305
C50673
C40212
C40374
C00415 C40441
C00012
C40440
M07460
C40383
C40111
C40427
C40305
C40381
C40350
M07459
D13891
M11789
C40385
C40212 C40426
C40374
C40381 C40383
C40441
C40440 C40302 C40304
C40383 C40302
C40420
C40420
C40446
M11854
C40447
C41410 C41401 K00A01017_00

20/03/2013
Tavola - Drawing
Motore idraulico ventilatore M79A00250
Hydraulic motor fan M79A00250
Moteur hydraulique ventilateur M79A00250
Hydraulischer motor Ventilator M79A00250

- M80A00267 C00545 VITE TBEI 8.8 M8X16 ISO 7380 ZINC TESTA BOMBATA SCREW VIS SCHRAUBE TORNILLO
- M85A00096 C02681 DADO FLANGIATO ZIGRINATO 8 M8 DIN-6923 NUT BOULONS NUT DADO
- C15A00008 C40212 "FLANGIA POMPA 90°1/2"" 3 VITI M6" FLANGE FLANC FLANSCHE FLANGE
- H35A00002 C40302 NIPLES 1/4 1/4 NIPLES NIPLES NIPLES NIPLES
- H40A00010 C40350 VITE FORATA 1/4X26 SCREW VIS SCHRAUBE TORNILLO
- H35A00038 C40374 ROND AUTOCENT. D.22.4 D.30 CON GOMMA WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA
- H35A00041 C40381 RONDELLA RAME 1/4 D.13.5 WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA
- H35A00043 C40383 RONDELLA RAME 1/2 D.21 WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA
- H35A00074 C40420 CURVA 90° FF 1/4 GIRELLO CURVE COURBE BOGEN CURVO
- H35A00080 C40426 CURVA 90° MF 1/2 GIRELLO CURVE COURBE BOGEN CURVO
- H35A00081 C40427 CURVA 90? M/F 3/4 GIRELLO CURVE COURBE BOGEN CURVO
- H35A00084 C40440 ADATT. MD 1/2 - CODOLO -15 TENUTA DIN FORM A ADAPTER ADAPTATEUR ADAPTER ADAPTADOR
- H35A00085 C40441 ADATT. MD 1/2 - OGIVA -15 TENUTA DIN FORM A ADAPTER ADAPTATEUR ADAPTER ADAPTADOR
- H35A00090 C40446 ADATT. MD 1/4 - OGIVA 10 ADAPTER ADAPTATEUR ADAPTER ADAPTADOR
- H35A00091 C40447 ADATT. MD1/4 - FD MANOMETRO 1/4 ADAPTER ADAPTATEUR ADAPTER ADAPTADOR
- HA5A00001 C41401 "OGIVA RAME PER MANOMETRO ATTACCO 1/4""" METAL RING OGIVE METALLRING OJIVA
- HA5A00007 C41410 MANOMETRO GLIC. 0-250 D.63 TIPO G 1/4 M (DA PARETE)
GAUGE JAUGE DRUCKANZEIGER MANOMETRO
- H50A00002 C41507 INNESTO RAPIDO FEMMINA ATT.3/4 F NV COUPLING ACCOUPLEMENT KUPPLUNG COMPROMISO
- H50A00005 C41510 INNESTO RAPIDO MASCHIO ATT.1/2 F NV COUPLING ACCOUPLEMENT KUPPLUNG COMPROMISO
- G10A00002 C41520 TAPPO PROT.INNESTO RAPIDO 1/2 MASCHIO BLU PLUG BOUCHON STOEPSEL ENCHUFE
- G10A00004 C41522 TAPPO PROT.INNESTO RAPIDO 3/4 FEMMINA PLUG BOUCHON STOEPSEL ENCHUFE
- G10A00005 C41523 TAPPO PROT.INNESTO RAPIDO 3/4 MASCHIO PLUG BOUCHON STOEPSEL ENCHUFE
- M79A00007 C50673 BLOCCHETTOPOLIPROP. FERMA 2 TUBI D.25 - - - -
- C10A02359 D09272 SUPPORTO 3 TUBI IDR 3/4 1/2 3/8 SP3MM SUPPORT SUPPORT STUTZE APOYO
- H70A00061 D13891 CORPO VALVOLA MOTORI VM LOAD SENSING BODY CORPS KOERPER CUERPO
- H75A00057 M07459 "TUBO IDR FD1/2""-R2AT 1/2""X2400-FD1/2""" TUBE TUBE ROHR TUBO
- H75A00096 M11854 TUBO IDR FD M16X1.5 24?-R7 1/4X2500-FD M16X1.5 24?TUBE TUBE ROHR TUBO

20/03/2013
Tavola - Drawing
Gruppo guarnizioni motore idraulico
Hydraulic motor's seals group
Groupe des joints du moteur hydraulique
Gruppe Dichtungen des hydraulischer Motors
C40214
C40111
C00029
C40216
C10006
C40215
CF3080
100805_00

20/03/2013
Tavola - Drawing
Gruppo guarnizioni motore idraulico
Hydraulic motor's seals group
Groupe des joints du moteur hydraulique
Gruppe Dichtungen des hydraulischer Motors

- H00A00002 C10006 PARAOLIO BASL D.18X30X7/7.5 SEALING RING JOINT SPI OELABDICHTUNG PARAOLIO
- C15A00010 C40214 COPERCHIO MOTORE REVERSIBILE 6.4CC C40111 LID COUVERCLE DECKEL TAPA
- C15A00011 C40215 FLANGIA MOTORE REVERSIBILE 6.4CC C40111 FLANGE FLANC FLANSCHE FLANGE
- C15A00012 C40216 ANELLO DI SOSTEGNO PER MOTORE IDR. C40111 RING AMORTISSEUR RING ANILLO
- SCOA00085 CF3080 SERIE GUARN. MOTORE IDR.C40111 SERIES SÉRIE SERIE SERIE

20/03/2013
Tavola - Drawing
Dosatore DOSAL
Seed distributor DOSAL
Doseur DOSAL
Dosiervorrichtun DOSAL
D11652X C02602X
D16321
C04128X C00003X
C21002 C00616
D11623X C50560
C04735X C03002X
C21127
D11624X C02602X
D12445
D15556
C04128X
D12436
D16320
E15546 D12437
C04142X
D12448
D12444
C05060
D11652X
D16322
D12512X D12447
D12437
D16320
D12438
C03006
E15550 C02602X C04128X
C21002
D11623X
E12489
C00932X C04735X C02602X
C02602X
D11671 C50118X
C00003X C03002X
C02603X MF0A00079
M15540
C21002 C04128X
D12452 D11623X D11652X
C02602X C02602X
D11630X
C04128X
D12330 D11623X
C21002 D12428X
C04128X C00112X
C50114X
C00547X E12434X
C03052X
D15557
C02003X
D12439 D11629
E12835 C00540X
C04133X
C50102
D11660
D11661X D11666X
D15542
C50114X C50102
C03003X D12199
C02602X
C02603X D12859X C02602X
C00111X
C02602X E15603 C03002X
C03002X
C03002X
100865_02

20/03/2013
Tavola - Drawing
Dosatore DOSAL
Doseur DOSAL

- M80A00392 C00003X VITE TE PG FP M6X70 UNI 5737 INOX A2 SCREW VIS SCHRAUBE TORNILLO
- M80A00101 C00112X VITE TE PG FT M6X25UNI 5739 INOX A2 SCREW VIS SCHRAUBE TORNILLO
- M80A00275 C00616 VITE TSPEI 10.9 PG M4X18 ZINC UNI 5933 SCREW VIS SCHRAUBE TORNILLO
- M80A00372 C00932X VITE AUTOFIL. 4,2X19 UNI 6954 AB INOX A2 SCREW VIS SCHRAUBE TORNILLO
- M85A00002 C02003X DADO ALTO PG M8 UNI 5587 INOX A2 NUT BOULONS NUT DADO
- M90A00004 C03002X RONDELLA PIANA D.6,4 DIN125-A INOX A2 WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA
- M90A00028 C03052X RONDELLA PIANA D9XD32X2.5 UNI 6593 INOX A2 WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA
- MA0A00025 C04128X SEEGER ALBERO D.15 UNI 7435 INOX SEEGER SEEGER SEEGER SEEGER
- MB0A00103 C04735X SPINA CILINDRICA D. 5 X 28 INOX ISO 2338 SOCKET GOUPILLE STECKER PASADOR
- MB0A00102 C05060 SPINA A SCATTO PER TUBI TONDI D.8X60 UTILE SOCKET GOUPILLE STECKER PASADOR
- M20A00001 C21002 CUSCINETTO 6002 2RS 15X32X9 BEARING ROULEMENT KUGELLAGER COJINETE
- MF0A00021 C50102 VOLANTINO 6 LOBI D.30 M6 FEMMINA PASSANTE HAND WHEEL VOLANT HANDRAD PERILLA
- MF0A00028 C50114X PISTONCINO A MOLLA ISO 8675-B-M10X1 D5X5 INOX PISTON PISTON KOLBEN PISTON
- MF0A00031 C50118X PRESSORE M8X16 A SFERA E MOLLA INOX - - - -
- E15A00032 C50560 MAGNETE FERRITE D.20X10 D.I 4.5 MAGNET AIMANT MAGNET IMÁN
- M35A00017 D11623X SUPPORTO CUSCINETTO 6002 DOSATORE INOX SUPPORT SUPPORT STUTZE APOYO
- M35A00019 D11624X SUPPORTO CUSCINETTO 6010 DOSATORE INOX SUPPORT SUPPORT STUTZE APOYO
- M85A00107 D11629 DADO M14 OTTONE NUT BOULONS NUT DADO
- M15A00136 D11630X PERNO PORTA SPAZZOLA SEMI FINI INOX PIN PIVOT STIFT PIN
- C05A06843 D11652X COPERCHIO CUSCINETTO 6002 4MM INOX LID COUVERCLE DECKEL TAPA
- C05A06847 D11660 SERRANDA DOSATORE 2MM INOX ROLLER SHUTTER AMORTISSEUR DÄMPFER PERSIANA
- C10A02749 D11661X LEVA SERRANDA DOSATORE INOX LEVER LEVIER HEBEL LEVA
- C15A00641 D11666X PIASTRA PORTA BOCCOLA M14 DOSATORE INOX PLATE PLAQUE PLATTE PLACA
- G10A00063 D11671 SPAZZOLA 135X35X10 PULIZIA DOSATORE BRUSH BROSSE BURSTE CEPILLO
- G00A00020 D12199 PALETTA INFERIORE DOSATORE PU BLADE PALETTE SCHAUFEL PALETA
- Q20A00295 D12330 SPAZZOLA ROTANTE D=13X62 L=14 BRUSH BROSSE BURSTE CEPILLO
- C05A07033 D12428X PIASTRA REGOLAZIONE DOSATORE 3MM INOX PLATE PLAQUE PLATTE PLACA
- G05A00038 D12436 INGRANAGGIO Z14 DOSATORE GEAR ENGRENAGES ZAHNRAEDER ENGRANAJE
- H30A00018 D12439 GUARNIZIONE PALPEBRA DOSATORE PU GASKET GARNITURE DICHTUNG GUARNICION
- G00A00023 D12444 ROTORE PRINCIPALE DOSATORE ROTOR ROTOR ROTOR ROTOR
- G00A00024 D12445 OTTURATORE SEMI GROSSI DOSATORE SHUTTER OBTURATEUR SHUTTER OBTURADOR
- G10A00066 D12447 ANELLO DENTELLATO SEMI FINI DOSATORE RING AMORTISSEUR RING ANILLO
- G00A00025 D12448 ESAGONO 17/30 TRASMISSIONE DOSATORE HEXAGON HEXAGONAL SECHSKANT- HEXÁGONO
- Q15A00384 D12452 ADESIVO 0-130 DOSATORE STICKER ADHESIF AUFKLEBER ADHESIVOS
- C15A00667 D12512X DIST. D.21,3 D.15,2 L.24.5 INOX SPACER ENTRETOISE ABSTANDSTUECK ESPACIADORES
- C05A07170 D12859X RINFORZO PER D12439 SP.3MM INOX REINFORCEMENT RENFORT VERSTAERKUNG REFUERZO
- C10A03421 D15542 FIANCO SCARICO SCATOLA DOSATORE M15540 SIDE LONG NEBEN JUNTO

20/03/2013
Tavola - Drawing
Dosatore DOSAL
Doseur DOSAL
D11652X C02602X
D16321
C04128X C00003X
C21002 C00616
D11623X C50560
C04735X C03002X
C21127
D11624X C02602X
D12445
D15556
C04128X
D12436
D16320
E15546 D12437
C04142X
D12448
D12444
C05060
D11652X
D16322
D12512X D12447
D12437
D16320
D12438
C03006
E15550 C02602X C04128X
C21002
D11623X
E12489
C00932X C04735X C02602X
C02602X
D11671 C50118X
C00003X C03002X
C02603X MF0A00079
M15540
C21002 C04128X
D12452 D11623X D11652X
C02602X C02602X
D11630X
C04128X
D12330 D11623X
C21002 D12428X
C04128X C00112X
C50114X
C00547X E12434X
C03052X
D15557
C02003X
D12439 D11629
E12835 C00540X
C04133X
C50102
D11660
D11661X D11666X
D15542
C50114X C50102
C03003X D12199
C02602X
C02603X D12859X C02602X
C00111X
C02602X E15603 C03002X
C03002X
C03002X
100865_02

20/03/2013
Tavola - Drawing
Dosatore DOSAL
Doseur DOSAL

- C15A00791 D15556 PROLUNGA D.32X23,8X20 L=27,7 PER D12448 EXTENSION EXTENSION VERLAENGERUNG EXTENSIÓN
- C15A00792 D15557 BOCCOLA ESTERNA REGOLAZIONE DOSATORE M15540

BUSH DOUILLE BUCHSE BOCOLA
- G10A00143 D16320 DIST. L=25 PER MAGNETI E PRESSORE DOSATORE SPACER ENTRETOISE ABSTANDSTUECK ESPACIADORES
- M45A00136 D16321 ALBERO AGITATORE INOX PER DOSATORE M15540 SHAFT ARBRE WELLE EJE
- M45A00137 D16322 ALBERO ESAGONALE INOX PER DOSATORE M15540 SHAFT ARBRE WELLE EJE
- C20A01972 E12434X MANOVELLA REGOLAZ. DOSATORE INOX CRANK MANIVELLE SPINDEL MANIVELA
- C20A01975 E12489 COPERCHIO MOTRICE DOSATORE INOX LID COUVERCLE DECKEL TAPA
- C20A02028 E12835 PALPEBRA CON TASSELLO DOSATORE INOX CALIBRATED PLATEPAUPIÈRES ANGEPASSTE PLATTE
PÁRPADOS
- C20A02457 E15546 SUPPORTO OTTURATORE SEMI GROSSI SUPPORT SUPPORT STUTZE APOYO
- C20A02458 E15550 SCATOLA DOSATORE N130/F30 M15540 BOX BOITE SCHACTEL RECUADRO
- C20A02771 E15603 PORTA INFERIORE DOSATORE M15540 INOX DOOR PORTE TUER PUERTA
- M79A00222 M15540 DOSATORE COMPLETO DOSAL N130/F30 DISPENSER DOSEUR DOSIERER DOSIFICACIÓN
- MF0A00079 C00907X GRANO M6X12 INOX UNI 5923 GRAIN GRAIN KORN GRANO

20/03/2013
Tavola - Drawing
Distribuzione ASF
Distribution ASF
Distribution ASF
Verteilung ASF
C02999X C00536X
C02601X C02999X
D15690
C00536X
C02999X
C50210X
C50640
C41082
C41025
C00123 E08444 C50630
C03003 C50630
E08443
E16474 C41025
C00932
C00122
C03003
C10A03705
C03052
C02603
C20A02891
C00945X
C00122 C50640
D16195 P00A00025
C03003
C50640
C02603
G10A00145
G10A00144
E09858 C00428
C50640 C02103
C41082 MF0A00080
C02615X
C00121 D07981
C03003
C02603
K00A01018_00

20/03/2013
Tavola - Drawing
Distribuzione ASF
Distribution ASF
Distribution ASF
Verteilung ASF

- M80A00406 C00536X VITE TBEI M5X16 ISO 7380 TESTA BOMBATA INOX A2 SCREW VIS SCHRAUBE TORNILLO
- M80A00371 C00932 VITE AUTOFIL. 4,2X19 UNI 6954 AB SCREW VIS SCHRAUBE TORNILLO
- M80A00417 C00945X VITE TC M3X10 INOX A2 UNI 7687 SCREW VIS SCHRAUBE TORNILLO
- M85A00026 C02103 DADO NORMALE 8 PG M8 UNI 5588 NUT BOULONS NUT DADO
- M85A00115 C02615X DADO AUTOBLOC ALTO 8 M3 INOX A2 H=4.4 UNI 7473 NUT BOULONS NUT DADO
- M90A00027 C03052 RONDELLA PIANA d9xD32x2.5 UNI 6593 ZINC. WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA
- C10A03705 LAMIERA DI COPERTURA DOSATORE-VENTURI METAL PLATE TOLE METALL-PLATTE HOJA DE METAL
- C20A02891 E16340 VENTURI AIRSPEED 130/110 INOX 2 VERS. VENTURI VENTURI VENTURI IMAN
- P00A00003 C41025 TUBO RETINATO D.16 INTERNO TRASPARENTE TUBE TUBE ROHR TUBO
- P00A00017 C41082 TUBO PU SPIRALE ACCIAIO D.130 INT. TUBE TUBE ROHR TUBO
- MF0A00076 C50210X CERNIERA A MOLLA 50X50 4 FORI M5 INOX A2 HINGE CHARNIERE SCHARNIER BISAGRA
- MH5A00031 C50630 FASCETTA STRINGITUBO D.16-25X9 CLIP RIVELSAN BAND BANDAS
- MH5A00034 C50640 FASCETTA BIFILARE D.135-150 (TUBO D.130) CLIP RIVELSAN BAND BANDAS
- C10A02056 D07981 PORTA INFERIORE VENTURI L=55 DOOR PORTE TUER PUERTA
- C10A03493 D15690 PIEGATO PALPEBRA A LEVA PROVA DI SEMINA BENT PLIE GEBOGEN PLEGADO
- C05A07996 D16195 PIATTO INTERNO FISSAGGIO VENTURI SU DOSATORE METAL STRAP METAL DEPLOYE BANDEISEN PLATILLO
- C20A01462 E08443 PRESA D'ARIA SU VENTILATORE AS1 AS2 AS3 PLUG PRISE STECKDOSE PRESA
- C20A01463 E08444 INIETTORE D'ARIA PULIZIA DOSATORE AS1 INJECTOR INJECTEUR INJEKTOR INYECTORES
- C20A01689 E09858 DIFFUSORE FUNGO DISTR.D.129D.86L.220*** DIFFUSER DIFFUSEUR DIFFUSER DIFUSOR
- C20A02904 E16474 COLLETTORE TRAMOGGIA-DOSATORE ASF MANIFOLD COLLECTEUR SAMMELROHR COLECCIONISMO
- G10A00144 D16327 ANELLO USCITA VENTURI 110/130 RING AMORTISSEUR RING ANILLO
- MF0A00080 C50290X CHIUSURA A LEVA INOX CON MOLLA SICUREZZA GATE FERMETURE VERSCHLUSS CIERRE
- P00A00025 TUBO EOLO CON SPIRALE D.130 TUBE TUBE ROHR TUBO

20/03/2013
Tavola - Drawing
Trasporto seme
Transport seed
Transport des graines
Transport seed
C10A03702
C00124
C03003
C20A02957
P00A00023
C10A03702
C00124
C03003
C03003 C00731
C02603 C10A03702
C10A03703 P00A00023
C00124
C03003
C03003
C02603
C20A02957
C50640
C03004
C02604
C50640
C10A03703
C41082
C41082
C41061
C50628
C50640
C50628 E16565
K00A01023_00

20/03/2013
Tavola - Drawing
Trasporto seme
Transport seed
Transport des graines
Transport seed

- MF0A00001 C00731 BULLONE TTQDE M10X30 UNI 5732 ZINC.BIANC BOLT BOULON FLANSCHE BRIDA
- C10A03702 FASCIA BLOCCAGGIO TUBI DI COLLEGAMENTO ASF CLIP FASCIA BAND BANDA
- C10A03703 LAMIERA SUPPORTO TUBI COLLEGAMENTO ASF METAL PLATE TOLE METALL-PLATTE HOJA DE METAL
- C20A02957 FLANGIA DI COLLEGAMENTO TUBI ASF FLANGE FLANC FLANSCHE FLANGE
- P00A00008 C41061 TUBO EOLO CON SPIRALE D.60 int. TUBE TUBE ROHR TUBO
- MH5A00029 C50628 FASCETTA STRINGITUBO D.60-80X12 CLIP RIVELSAN BAND BANDAS
- C20A02916 E16565 SUPP. TUBI D.130 D.50 ASF SUPPORT SUPPORT STUTZE APOYO
- P00A00023 TUBO PVC RIGIDO D.140 SP. 3 L=2000 (1 BICCH) TUBE TUBE ROHR TUBO

20/03/2013
Tavola - Drawing
Supporto fungo su fisse
Support distributor for fixed machines
Support de distribution aux machines fixes
Unterstützung Verteiler für stationäre Maschinen
FUNGO APD
FUNGO ASD (MEZZA MACCHINA)
C50599
C41074
D15766
C50124 C50692
R80249
C02605 C02603 R80038
D06157 C50685
C50691
C00142
C03005
D16547
C03004
D16557
C00128
C03005
C02605 C00123
C03003
R80249 D16524
E10037
C02603
C41082
D08187
E08903 C50640
D06157
C00237
C03007
C03005
C02605
C02657
K00A01026_00

20/03/2013
Tavola - Drawing
Supporto fungo su fisse
Support distributor for fixed machines
Support de distribution aux machines fixes
Unterstützung Verteiler für stationäre Maschinen

- P00A00010 C41074 TUBO PU SPIRALE - BLU - D.32 INT. TUBE TUBE ROHR TUBO
- G10A00010 C50124 TAPPO PLASTICA TUBO 50X50X5 PLUG BOUCHON STOEPSEL ENCHUFE
- MH5A00009 C50599 FASCETTE PVC 2?FILA DI DENTI 34.3 - 37.9 CLIP RIVELSAN BAND BANDAS
- MH5A00037 C50685 "COLLARE SOSTEGNO D.140 (5"") ZINCATO 1 PZ" METAL RING COLLARE METALLRING COLLAR
- MF5A00002 C50691 MOLLA STRINGITUBO D.36 SPRING RESSORT FEDER MUELLE
- C10A02109 D08187 FIANCATA PICCOLA BARRA DI SEM. AS SIDE LONG NEBEN JUNTO
- C15A01046 D15766 TUBO CONVOGLIATORE CORRUGATO AS2/AS3 TUBE TUBE ROHR TUBO
- C10A03641 D16524 PIEG. SUPPORTO TUBO CORRUGATO BENT PLIE GEBOGEN PLEGADO
- C15A01087 D16557 TUBO QUADRO 50X5 SUPP FUNGO ASF TUBE TUBE ROHR TUBO
- C20A01539 E08903 FIANCATA SALD GRANDE BARRA DI SEM. AS1 SIDE LONG NEBEN JUNTO
- C20A01714 E10037 COLLETTORE TUBO CORRUGATO D. 130 AS2/3 MANIFOLD COLLECTEUR SAMMELROHR COLECCIONISMO
- G00A00061 R80038 RIDUZIONE IN GOMMA TUBO FLESS. NERO REDUCTION REDUCTION UNTERSETZUNG REDUCCIÓN
- G05A00062 R80249 ANELLO GUARN TUBO CORRUG / FUNGO RING AMORTISSEUR RING ANILLO

20/03/2013
Tavola - Drawing
Supporto fungo su pieghevoli
Support distributor for folding michines
Support de distribution aux plieuses
Unterstützung Verteiler für Falzmaschinen
FUNGO ASD
FUNGO APD (MEZZA MACCHINA)
C50599
C41074
R80249 DX - DmaX DP - DK - SOLO
C02603
D15766 C02604 C00016
C50692 D06445
C50685
R80038 D06444
C02605
C50691 C03005 C00132
C00142
C03004 C02605 C02604

C03005
C00143
C00128 C00233
D16526
D16524
C00123 C03007
C03003
R80249
E10037
C02603
C50640 C00143
C03005
C41082 C02657
D16528
C02605
C00231
C03007 D16530
K00A01025_00

20/03/2013
Tavola - Drawing
Supporto fungo su pieghevoli
Support distributor for folding michines
Support de distribution aux plieuses
Unterstützung Verteiler für Falzmaschinen

- MH5A00037 C50685 "COLLARE SOSTEGNO D.140 (5"") ZINCATO 1 PZ" METAL RING COLLARE METALLRING COLLAR
- C10A01774 D06444 STAFFA PORTA TUBI SEMINA d.130 BRACKET SUPPORT BUEGEL SOPORTE
- C10A01775 D06445 CONTROSTAFFA PORTA TUBI SEMINA d.130 COUNTER-PLATE CONTRE PLAQUE GEGENPLATTE CONTRA LA PLACA
- C15A01046 D15766 TUBO CONVOGLIATORE CORRUGATO AS2/AS3 TUBE TUBE ROHR TUBO
- C10A03641 D16524 PIEG. SUPPORTO TUBO CORRUGATO BENT PLIE GEBOGEN PLEGADO
- C10A03640 D16526 LAMIERA COPERTURA SUPERIORE SUPP.TUBO METAL PLATE TOLE METALL-PLATTE HOJA DE METAL
- C10A03639 D16528 PIEG. COLONNA SUPPORTO TUBO BENT PLIE GEBOGEN PLEGADO
- C10A03638 D16530 ANGOLARE FISSAGGIO COLONNA ANGULAR ANGULAIRE WINKEL- ANGULAR
- C20A01714 E10037 COLLETTORE TUBO CORRUGATO D. 130 AS2/3 MANIFOLD COLLECTEUR SAMMELROHR COLECCIONISMO
- G00A00061 R80038 RIDUZIONE IN GOMMA TUBO FLESS. NERO REDUCTION REDUCTION UNTERSETZUNG REDUCCIÓN
- G05A00062 R80249 ANELLO GUARN TUBO CORRUG / FUNGO RING AMORTISSEUR RING ANILLO

20/03/2013
Tavola - Drawing
Fungo ASD
Distributor ASD
Distributeur ASD
Verteiler ASD
C02702
D11927 (32)
D11962 (40) C03002
D12134 (48) C00011 (32-40)
C00002 (48)
D12245 *
C41030
R80079 *
D11926 (32)
D11961 (40)
D12133 (48)
D11922 (32)
D11924 (40)
D11929 (48) D11921 (32)
D11923 (40)
D11695 (48)
D11925 (32)
C00547 D11960 (40)
D12132 (48)
C03003 (32-40)
C03002 (48)
C02603 (32-40) * Montaggio R80079 e D12245

C02602 (48) in AS1-350 / AS2-450 / AS3-450
D12003 (110)
LATO TRATTORE
D12002 (110)
C02603 ±45
4 X R80079 °
M11992 (32-110)
M11993 (32-130)
M11994 (40-130)
M11995 (48-130)
90°
4 X D12245
100808_00
20/03/2013
Tavola - Drawing
Fungo ASD
Distributor ASD
Distributeur ASD
Verteiler ASD

- M80A00268 C00547 VITE TBEI 8.8 M8X25 ISO 7380 ZINC TESTA BOMB SCREW VIS SCHRAUBE TORNILLO
- M85A00098 C02702 DADO AD ALETTE M6 UNI 5448 ZINC. NUT BOULONS NUT DADO
- P15A00003 C41030 CURVA D.32 POLIPROPILENE GRIGIO RIGIDO 30° CURVE COURBE BOGEN CURVO
- G05A00016 D11695 TASSELLO INTERNO 24 FORI SMALL BLOCK AMARRAGES DUEBEL ANCLAS
- G05A00020 D11922 TASSELLO ESTERNO 16 FORI SMALL BLOCK AMARRAGES DUEBEL ANCLAS
- C20A00015 D11925 PIASTRA INFERIORE FUNGO 32 PLATE PLAQUE PLATTE PLACA
- C20A00016 D11926 PIASTRA SUPERIORE FUNGO 32 PLATE PLAQUE PLATTE PLACA
- C05A06898 D11927 COPERCHIO FUNGO ASD 32 LID COUVERCLE DECKEL TAPA
- G05A00023 D11929 TASSELLO ESTERNO 48 (24 FORI) SMALL BLOCK AMARRAGES DUEBEL ANCLAS
- C15A00653 D12002 FLANGIA CENTRAGGIO TUBO FUNGO 100 FLANGE FLANC FLANSCHE FLANGE
- C05A06918 D12003 SEMIFLANGIA FISSAGGIO TUBO 100 5MM - - - -
- C10A02838 D12245 OTTURATORE FUNGO ASD/APD SHUTTER OBTURATEUR SHUTTER OBTURADOR
- M79A00154 M11992 KIT FUNGO ASD 32-110 KIT KIT KIT KIT
- G00A00069 R80079 TAPPO USCITA FUNGO DI 30X30 PLUG BOUCHON STOEPSEL ENCHUFE

20/03/2013
Tavola - Drawing
Fungo APD
Distributor APD
Distributeur APD
Verteiler APD
M11997 (32-110)
M11998 (32-130) M11285
M11999 (40-130)
M12000 (48-130)
C00133
C00133
C02604
C50503
C03004
C02604
D12138 (32) D08913
D12139 (40) C03004
D12140 (48)
D12123 D12121
C02604
C02602 C02604
D12126 (32) C02603
D12131 (40) D12118 C02602
D12137 (48) C03002
D12116 (32)
D12115 (32) D12128 (40)
D12127 (40) D11946 (48) C41030
D12135 (48)
D12117 (32)
D12130 (40) R80079 *
D12136 (48) C02702 D12245 *
C03002
C00011 (32-40)
C00002 (48)
D11925 (32)
D11960 (40) D11926 (32)
D12132 (48) D11961 (40)
D12133 (48)
D11921 (32)
* Montaggio R80079 e D12245 D11923 (40)
in AS1-350 / AS2-450 / AS3-450 C00547 D11695 (48)
LATO TRATTORE D11922 (32)

D11924 (40)
±45 D11929 (48)
4 X R80079 °
C03003 (32-40)
C03002 (48)
C02603 (32-40)
C02602 (48)
90°
D12003 (110)
D12002 (110)
C02603
4 X D12245 100809_00
20/03/2013
Tavola - Drawing
Fungo APD
Distributor APD
Distributeur APD
Verteiler APD

- M80A00268 C00547 VITE TBEI 8.8 M8X25 ISO 7380 ZINC TESTA BOMB SCREW VIS SCHRAUBE TORNILLO
- M85A00098 C02702 DADO AD ALETTE M6 UNI 5448 ZINC. NUT BOULONS NUT DADO
- P15A00003 C41030 CURVA D.32 POLIPROPILENE GRIGIO RIGIDO 30° CURVE COURBE BOGEN CURVO
- E05A00002 C50503 ATTUATORE LA12 700N CORSA 40 IP66 12V ACTUATOR ACTIONNEUR TRIEB ACTUADOR
- M15A00109 D08913 PERNO A VITE M8 ANTINTASAMENTO DISCHI ** PIN PIVOT STIFT PIN
- G05A00023 D11929 TASSELLO ESTERNO 48 (24 FORI) SMALL BLOCK AMARRAGES DUEBEL ANCLAS
- C10A02793 D11946 SERRANDA FUNGO APD 48 ROLLER SHUTTER AMORTISSEUR DÄMPFER PERSIANA
- C15A00653 D12002 FLANGIA CENTRAGGIO TUBO FUNGO 100 FLANGE FLANC FLANSCHE FLANGE
- C05A06918 D12003 SEMIFLANGIA FISSAGGIO TUBO 100 5MM - - - -
- C15A00655 D12115 COPERCHIO FUNGO APD 32 LID COUVERCLE DECKEL TAPA
- G05A00031 D12117 TASSELLO SERRANDA FUNGO APD 32 SMALL BLOCK AMARRAGES DUEBEL ANCLAS
- C10A02817 D12118 RINFORZO FUNGHI APD REINFORCEMENT RENFORT VERSTAERKUNG REFUERZO
- C10A02818 D12121 SUPPORTO ATTUATORE FUNGO APD SUPPORT SUPPORT STUTZE APOYO
- C10A02819 D12123 LEVA COMANDO SERRANDA FUNGO APD LEVER LEVIER HEBEL LEVA
- C05A06946 D12126 RINFORZO TASSELLO SERRANDA APD 32 REINFORCEMENT RENFORT VERSTAERKUNG REFUERZO
- MF0A00050 D12138 ASTA FILETTATA M10X308 ROD POLE STIFT POLOS
- C10A02838 D12245 OTTURATORE FUNGO ASD/APD SHUTTER OBTURATEUR SHUTTER OBTURADOR
- E00A00054 M11285 COMANDO 3 POSIZIONI ATTUATORE 12V CONTROL COMMANDE STEUERUNG ORDEN
- M79A00159 M11997 KIT FUNGO APD 32-110 MEZZA MACCHINA KIT KIT KIT KIT

20/03/2013
Tavola - Drawing
Fungo APD
Distributor APD
Distributeur APD
Verteiler APD
M11997 (32-110)
M11998 (32-130) M11285
M11999 (40-130)
M12000 (48-130)
C00133
C00133
C02604
C50503
C03004
C02604
D12138 (32) D08913
D12139 (40) C03004
D12140 (48)
D12123 D12121
C02604
C02602 C02604
D12126 (32) C02603
D12131 (40) D12118 C02602
D12137 (48) C03002
D12116 (32)
D12115 (32) D12128 (40)
D12127 (40) D11946 (48) C41030
D12135 (48)
D12117 (32)
D12130 (40) R80079 *
D12136 (48) C02702 D12245 *
C03002
C00011 (32-40)
C00002 (48)
D11925 (32)
D11960 (40) D11926 (32)
D12132 (48) D11961 (40)
D12133 (48)
D11921 (32)
* Montaggio R80079 e D12245 D11923 (40)
in AS1-350 / AS2-450 / AS3-450 C00547 D11695 (48)
LATO TRATTORE D11922 (32)

D11924 (40)
±45 D11929 (48)
4 X R80079 °
C03003 (32-40)
C03002 (48)
C02603 (32-40)
C02602 (48)
90°
D12003 (110)
D12002 (110)
C02603
4 X D12245 100809_00
20/03/2013
Tavola - Drawing
Fungo APD
Distributor APD
Distributeur APD
Verteiler APD

- G00A00069 R80079 TAPPO USCITA FUNGO DI 30X30 PLUG BOUCHON STOEPSEL ENCHUFE

20/03/2013
Tavola - Drawing
Catene
Chains
Chaînes
Ketten
C50845
C41074
C50605
C00123
D11478
C00123
C02603
D11488
C50703
C02603
D09997
(PIEGHEVOLI / FOLDING)
C50845
C50450
(FISSE / FIXED)
C50845
K00A01027_00

20/03/2013
Tavola - Drawing
Catene
Chains
Chaînes
Ketten

- MH5A00007 C50450 TENDITORE A 2 OCCHI ZINC M14 TIE ROD TIRANT ZUGSTANGE TIRANTE
- MH5A00015 C50605 FASCETTA CABLAGGIO 7.6 X 240 NERE CLIP RIVELSAN BAND BANDAS
- MH0A00002 C50703 CATENA GENOVESE 4,4X30X17,5 (NR.20) ZINC. CHAIN CHAINE KETTE CADENA
- MH0A00010 C50845 GRILLO DIRITTO CON PERNO CIRCOLARE D.8MM CLEVIS GRILLO FLUEGELSCHRAUBE
GRILLO
- MF5A00037 D09997 MOLLA TRAZ. DE=38 FILO=4 L.UT=270 ZINC SPRING RESSORT FEDER MUELLE
- C05A06785 D11478 SAG. SUPPORTO TUBI DI SEMINA AS (9+9) 6MM SHAPED FORME VERFORMT HUECAS
- C05A06789 D11488 SAG. SUPPORTO TUBI DI SEMINA AS (5+5) 6MM SHAPED FORME VERFORMT HUECAS

20/03/2013
Tavola - Drawing
Barra Fanali Posteriore per fisse
Rear lights for fixed machines
Lumieres posterieures aux machines fixes
Hinterbeleuchtung für stationäre Maschinen
C00112
C50965
E12634
C00122 C02602
C02603
C02603
C02605
M08270
C03006
C00122
C03052
D06157
K00A01031_00

20/03/2013
Tavola - Drawing
Barra Fanali Posteriore per fisse
Rear lights for fixed machines
Lumieres posterieures aux machines fixes
Hinterbeleuchtung für stationäre Maschinen

- M90A00027 C03052 RONDELLA PIANA d9xD32x2.5 UNI 6593 ZINC. WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA
- E00A00029 C50965 MORSETTO STRINGICAVO D.12.7 LPDE NERO TERMINAL TERMINAL TERMINAL TERMINALES
- C20A01991 E12634 CORNICE SUPPORTO TABELLA LUCI - - - -
- E00A00046 M08270 BARRA FANALI 02.090.000 (AS1) BAR BARRE STAB BARRA

20/03/2013
Tavola - Drawing
Barra Fanali Posteriore per pieghevoli
Rear lights for folding machines
Lumieres posterieures aux plieuses
Hinterbeleuchtung für Falzmaschinen
E08375
C02605 C02605
C03005 C03005
D06157
E08375
C02605 C02605
C03005
C03005
D06157
D15343
C50516
D01446
C00142
D01446
C00142
M08270
100689_00

20/03/2013
Tavola - Drawing
Barra Fanali Posteriore per pieghevoli
Rear lights for folding machines
Lumieres posterieures aux plieuses
Hinterbeleuchtung für Falzmaschinen

- E15A00006 C50516 FANALE DESTRO COMPL (BARRA M08270) LIGHT LUMIERE LICHT LÁMPARAS
- C05A03975 D01446 RONDELLA D.60X15X4 (RICAVATA DA SFRIDI) WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA
- E15A00069 D15343 COPPIA PANNELLI 423X423 BARRA FANALI M08270 PAIR PAIRE PAAR PAREJA/PAR
- C20A01454 E08375 SUPPORTO TABELLA LUCI SEF AS3 SUPPORT SUPPORT STUTZE APOYO
- E00A00046 M08270 BARRA FANALI 02.090.000 (AS1) BAR BARRE STAB BARRA

20/03/2013
Tavola - Drawing
Sensore di livello regolabile
Level sensor adjustable
Capteur de niveau réglable
Füllstandssensor einstellbare
M79A00262
C10A03723
C10A03724
M15A00239
C50955
C50945
C03007
C15A01108 K00A01022_00

20/03/2013
Tavola - Drawing
Sensore di livello regolabile
Level sensor adjustable
Capteur de niveau réglable
Füllstandssensor einstellbare

- C10A03723 STAFFA PORTA SENSORE LIVELLO REGOLABILE BRACKET SUPPORT BUEGEL SOPORTE
- C10A03724 MANIGLIA REGOLAZIONE SENSORE LIVELLO HANDLE MANILLE GRIFF MANGO
- C15A01108 DADO M16 CON INTAGLIO DI 5MM NUT BOULONS NUT DADO
- E00A00021 C50945 PRESSACAVO M40X1.5 IP68 PA6.6 D.19-28 STUFFING BOX PRESSETOUPE KABELKLEMME GLÁNDULAS
- E00A00026 C50955 CONTRODADO M40X1.5 PA6.6 COUNTERNUT CONTREBOULONS GEGENNUT CONTRA EL DADO
- M15A00239 PERNO SENSORE LIVELLO REGOLABILE PIN PIVOT STIFT PIN
- M79A00262 SUPPORTO REGOLABILE SENSORE DI LIVELLO SUPPORT SUPPORT STUTZE APOYO

20/03/2013
Tavola - Drawing
Trasmissione motore elettrico + Radar
Transmission electric motor + Radar
Transmission moteur électrique + Radar
Getriebe Elektromotor + Radar
C00123
C03003
C02601 C02603
C02999 C03003
D14594
C00410
C40269
M80A00428
D15381 E16459
C40267
C02602
C51003
E16459
C02605
C03005
C10A03706
D01058
C00112
C03002
C02602
C50988
K00A010196_00

20/03/2013
Tavola - Drawing
Trasmissione motore elettrico + Radar
Transmission electric motor + Radar
Transmission moteur électrique + Radar
Getriebe Elektromotor + Radar

- M80A00225 C00410 VITE TCEI PG M5X20 ZINC UNI5931 SCREW VIS SCHRAUBE TORNILLO
- C10A03706 PIASTRA SUPPORTO RADAR SU ASF PLATE PLAQUE PLATTE PLACA
- M75A00024 C40267 SEMIGIUNTO FORO D.14 CH 5 ND48B (LATO MOTORE) AXLE SHAFT DEMI JOINT HALBKUPPLUNG SEGUIMIENTO
- M75A00026 C40269 INSERTO ELASTICO R-42 INSERT INSERT INSERT INSERT
- E10A00053 C50988 RADAR MK3V TGSS 24.125 GHZ RDS RADAR RADAR RADAR RADAR
- E05A00018 C51003 MOTORE ELETTR COMPL ENCODER 12V-157W-20A-3000RPM

ENGINE (LITE) MOTEUR MOTOR MOTOR
- C10A03272 D14594 STAFFA MOTORE ELETTRICO RDS (PS-8000) BRACKET SUPPORT BUEGEL SOPORTE
- M70A00163 D15381 SEMIGIUNTO LATO ALBERO DOSATORE D.15 FORO D,6AXLE SHAFT DEMI JOINT HALBKUPPLUNG SEGUIMIENTO
- C20A02905 E16459 TELAIO INFERIORE ASF FRAME CHASSIS RAHMEN MARCO
- M80A00428 VITE TCEI PG M6X40 ZINC UNI 5931 SCREW VIS SCHRAUBE TORNILLO

20/03/2013
Tavola - Drawing
Micro-interruttore 3° punto
Micro-switch 3° pto
Micro-contact 3° pto
Mikro-Schalter 3° pto
C00648 D12524
D12690
D01446
C05A08118
C02605
C03004
MF0A00025
C03010
E03190
MF0A00001
C00107
C00109
C03002
D12518
C50977 C10A03578
C02201
K00A01020_00

20/03/2013
Tavola - Drawing
Micro-interruttore 3° punto
Micro-switch 3° pto
Micro-contact 3° pto
Mikro-Schalter 3° pto

- M80A00296 C00648 VITE TSPEI 10.9 PG M12X60 UNI 5933 SCREW VIS SCHRAUBE TORNILLO
- M85A00042 C02201 DADO MEDIO 8 PG M4 UNI 5588 NUT BOULONS NUT DADO
- C05A08118 D16271 PIASTRA SNODO TASTATORE F.Q 10 SP 6MM PLATE PLAQUE PLATTE PLACA
- C10A03578 D16273 STAFFA REGISTRO TAST L=220 SP4MM BRACKET SUPPORT BUEGEL SOPORTE
- E10A00040 C50977 INTERRUT / FINECORSA ASTA FLESS CON CONET M12SWITCH INTERRUPTEUR SCHALTER INTERRUPTOR
- C05A07062 D12518 PIASTRA D.26 PERNO 2? CAT SP6MM PLATE PLAQUE PLATTE PLACA
- C15A00668 D12524 RONDELLA D.50 FORO D.15 SVASATO WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA
- C05A07114 D12690 RONDELLA ANTIROTAZ. 2? CAT D.25 WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA
- MF0A00001 C00731 BULLONE TTQDE M10X30 UNI 5732 ZINC.BIANC BOLT BOULON FLANSCHE BRIDA
- MF0A00025 C50108 MANIGLIA A RIPRESA M10 HANDLE MANILLE GRIFF MANGO

20/03/2013
Tavola - Drawing
Versione SOLO Table - Bild 100700_0_f1
Telaio centrale anteriore
Central frame
Chassis central
Mitten rahmen
C50150
C04542
D09492
D03051 D03143
C03011
D03098 C41105
D03144 C03011
E03142 C02559
C03011
D03145
C04542 M03570
(CF3069)
C03011
C00018
C04542 D02683
D03098
E03458 C50801 (2.5m)
D03198
C50140 C02604
C41105
D02979
E03488
E09690
C05004
C02606 D01534
E03457 C02604
C00015
C04660
D03474 D01534
C02604
E09936 C00018
D02474 C00015
C02604 C00018
D02474
C02604
C04660
E09937 D03474 100700_00_f1

20/03/2013
Tavola - Drawing
Versione SOLO Table - Bild 100700_0_f1
Telaio centrale anteriore
Central frame
Chassis central
Mitten rahmen

- M85A00067 C02559 DADO AUTOBLOC BASSO 8 PF M22X1,5 H=22 DIN 985 NUT BOULONS NUT DADO
- MB0A00030 C04542 "SPINA ELASTICA D.10X50 TRATTATA "" GEOMET """ SOCKET GOUPILLE STECKER PASADOR
- MB0A00071 C04660 SPINA SPIROL D.12X40 SOCKET GOUPILLE STECKER PASADOR
- MB0A00087 C05004 SPINA A MOLLA D.4 SOCKET GOUPILLE STECKER PASADOR
- MJ5A00005 C41105 INGRASSATORE M10X1 DIRITTO GREASE NIPPLE GRAISSOR FETTBUECHSE ENGRASADOR
- G10A00017 C50140 IMPUGNATURA TIRANTE FORO D.6 HANDLE MANILLE GRIFF MANGO
- C10A01070 C50150 TAPPO LAMIERA PER TUBO Q.100X100 PLUG BOUCHON STOEPSEL ENCHUFE
- MJ0A00001 C50801 CORDA D.6 (BIANCA) ROT.300MT.35G/M ROPE CORDE SEIL CUERDA
- SCOA00074 CF3069 SERIE GUARNIZIONI CIL. M03570 D.85 D.40 (REBOS) SERIES SÉRIE SERIE SERIE
- M15A00017 D01534 PERNO D.28X224 UT.2 FORI D.11ZINC PIN PIVOT STIFT PIN
- M15A00028 D02474 PERNO AT.TRAT.D.36/28X247 BONIF+ZINC*** PIN PIVOT STIFT PIN
- M15A00030 D02683 PERNO D.32/25X247 BONIF.+ZINC*** PIN PIVOT STIFT PIN
- M15A00036 D03051 PERNO D.28X194 UT. 2 FORI D.10 ZINC*** PIN PIVOT STIFT PIN
- C05A04236 D03098 GANCIO DI SICUREZZA DM-DF4 10MM HOOK ATTACHE HAKEN ENGANCHE
- M15A00037 D03143 PERNO D.28X216 UT. 2 FORI D.10 BON+ZINC PIN PIVOT STIFT PIN
- C15A00229 D03144 DIST. D.42,4 D.28,5 L.56 ZINC SPACER ENTRETOISE ABSTANDSTUECK ESPACIADORES
- C15A00230 D03145 DIST. D.42,4 D.28,5 L.44 ZINC*** SPACER ENTRETOISE ABSTANDSTUECK ESPACIADORES
- MF5A00019 D03198 MOLLA GANCI DI SICUREZZA DM-DX SPRING RESSORT FEDER MUELLE
- C15A00269 D03474 DIST. D.42,4 D.29,8 L.51+FORO D.12ZINC*** SPACER ENTRETOISE ABSTANDSTUECK ESPACIADORES
- M15A00114 D09492 PERNO D.28X147 FORO D10 M22X1.5 CARB+ZIN PIN PIVOT STIFT PIN
- C20A00557 E03142 PIATTO CON GUIDA CORDINO DM METAL STRAP METAL DEPLOYE BANDEISEN PLATILLO
- C20A00622 E03457 SUPPORTO GAMBA DF-DG-DX SUPPORT SUPPORT STUTZE APOYO
- C20A00623 E03458 GAMBA SOSTEGNO DF4-DG-DX LEG BEQUILLE BEIN PATA
- M15A00174 E03488 PERNO ROND D.20X63 UT. FORO D.6 ZINC*** PIN PIVOT STIFT PIN
- C20A01663 E09690 TELAIO CENTRALE PREPARATORE *** FRAME CHASSIS RAHMEN MARCO
- C20A01699 E09936 ATTACCO TRATT. DESTRO PREPARATORE *** CONNECTION ATTELAGE ANSCHLUSS ATAQUE
- C20A01700 E09937 ATTACCO TRATT. SINISTRO PREPARATORE *** CONNECTION ATTELAGE ANSCHLUSS ATAQUE
- H80A00011 M03570 CILINDRO D.85 C.430 S.40 DF4 CYLINDER CYLINDRE ZYLINDER CILÍNDRICA

20/03/2013
Tavola - Drawing
Versione SOLO Table - Bild K00A01024_0
Telai laterali "Solo"
Lateral frames "Solo"
Chassis lateral "Solo"
Seilich rahmen "Solo"
M03570
E09690
C04665
D03156
C04665
D01661Z
D01661Z
D03156
E09802 (400-450)
E09804 (500-600)
C04665
E09801 (400-450) C41105
C10509
E09803 (500-600)
C04544
D01736
C05004
E03219
C00237 C10509
C03007
D04737
C02605
C03005
E16521
D06157
C00237 C02605
C03005
C03007
E16521
D06157
D04737
C03007
C02657
K00A01024_00

20/03/2013
Tavola - Drawing
Telai laterali "Solo"
Lateral frames "Solo"
Chassis lateral "Solo"
Seilich rahmen "Solo"

- MB0A00032 C04544 SPINA ELASTICA D.10X60 SOCKET GOUPILLE STECKER PASADOR
- MB0A00076 C04665 "SPINA SPIROL D.12X80 TRATTATA "" GEOMET """ SOCKET GOUPILLE STECKER PASADOR
- H05A00012 C10509 ANELLO OR 3156(129) D.INT.39.34x2,62 RING AMORTISSEUR RING ANILLO
- C05A04001 D01661Z RONDELLA D.40.5X60.3X8 ZINCATA WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA
- M15A00021 D01736 PERNO D.28X106 UT.FORO D.10 TEMPR. INDUZ.+ZINC PIN PIVOT STIFT PIN
- M15A00038 D03156 PERNO D.40X155 UT. 2 FORI D.12 TEMPR.INDUZ. PIN PIVOT STIFT PIN
- C10A01502 D04737 MORSETTO DIAGONALE TUBO 100 I=150 *** TERMINAL TERMINAL TERMINAL TERMINALES
- C20A01663 E09690 TELAIO CENTRALE PREPARATORE *** FRAME CHASSIS RAHMEN MARCO
- C20A01674 E09801 TELAIO LAT. DESTRO PREPARATORE 400 2* FRAME CHASSIS RAHMEN MARCO
- C20A01675 E09802 TELAIO LAT. SINISTRO PREPARATORE 400 2* FRAME CHASSIS RAHMEN MARCO
- C20A01676 E09803 TELAIO LAT. DESTRO PREPARATORE 500 2* FRAME CHASSIS RAHMEN MARCO
- C20A01677 E09804 TELAIO LAT. SINISTRO PREPARATORE 500 2* FRAME CHASSIS RAHMEN MARCO
- C20A02914 E16521 COLLEGAMENTO BARRA SEMINA/TELAIO SAKER CONNECTION CONNEXION ANSCHLUSS CONEXIÓN
- H80A00011 M03570 CILINDRO D.85 C.430 S.40 DF4 CYLINDER CYLINDRE ZYLINDER CILÍNDRICA

20/03/2013
Tavola - Drawing
Ruote per SOLO
Wheels for SOLO
Roues aux SOLO
Rader für SOLO
C51812
C03007 C02603
C00238
C02657
D09960
C02657
C00124
M03160
C03003 C03007
D09828
C00238
C00238 E09831 M03160 C02603
C02657 D09960
C03007
C00124
C03003
D09828
C02657
C03007
C00238
E09831
C51812
K00A01030_00

20/03/2013
Tavola - Drawing
Ruote per SOLO
Wheels for SOLO
Roues aux SOLO
Rader für SOLO

- M00A00007 C51812 RUOTA COMPLETA PNEU 23X10,5-12 DESTRA WHEEL ROUE RAD RUEDA
- C10A02422 D09828 STAFFETTA ADESIVO RUOTA CARRELLO BRACKET SUPPORT BUEGEL SOPORTE
- C00A00390 D09960 DIST. D.12 D.9 L.15 SPACER ENTRETOISE ABSTANDSTUECK ESPACIADORES
- C20A01682 E09831 BRACCIO SALD. RUOTA PREPARATORE ARM BRAS ARM BRAZO
- M79A00017 M03160 MANOVELLA COMPLET. BA2-BA3 CORSA 200 ZINCATA CRANK

BIANCA MANIVELLE SPINDEL MANIVELA

20/03/2013
Tavola - Drawing
Attacchi barra di semina ASF Table - Bild 100542_5
S31085A - Kit attacco rapido barra AS1 su PK4
S31085A - Kit linkage Sowing Bar
S31085A - Kit attellage Barre De Semer
S31085A - Schnellkuppeldreieck Barre Fur Drill
C03511
C03010
D08627 D08391
C00259 C03010 C02558

C03511
C03511
D10445
D08389
C03511
E08622
C00259 C03010
C03010
C03010 D08389
C02657
D01939 C03010
D11444 C51526
C03010 D08627
C00238 C03511
C02107
E08629
E08631
C03511
C03010
C51526C C03010 D08793
C03511 C02107 E08485 C05055
D08391
S31085A C03010
C03511
100542_05

20/03/2013
Tavola - Drawing
S31085A - Kit attacco rapido barra AS1 su PK4
S31085A - Kit linkage Sowing Bar
S31085A - Kit attellage Barre De Semer
S31085A - Schnellkuppeldreieck Barre Fur Drill

- M85A00030 C02107 DADO NORMALE 8 PG M16 UNI 5588 ZINC NUT BOULONS NUT DADO
- M95A00002 C03511 GHIERA AUTOBLOC.BASSA GUK M25X1,5 METAL RING RONDELLE METALL-RING RUEDA
- ME0A00008 C51526 TIRANTE D.25,4 M27X3 L=340/460 TIE ROD TIRANT ZUGSTANGE TIRANTE
- ME0A00009 C51526C TIRANTE CRICCO D.25,4 M27X3 L=340/460 TIE ROD TIRANT ZUGSTANGE TIRANTE
- MD5A00005 D01939 CAVALLOTTO QUADRO M20X100X145 PIN CAVALLIER STIFT CAVALLOTTI
- M15A00100 D08389 PERNO D.25X152 UT. ESTR. M25X1,5 ZINC. PIN PIVOT STIFT PIN
- C10A02231 D08627 BRACCIO SUPPORTO BARRA SEMINA AS1/2/3 ARM BRAS ARM BRAZO
- MF0A00044 D08793 BARRA FILETTATA M16 L=238 ZINCATA *** BAR BARRE STAB BARRA
- C00A00411 D10445 DIST. D.26,9 d.21,7 L.30 zinc SPACER ENTRETOISE ABSTANDSTUECK ESPACIADORES
- C05A06771 D11444 SAG. REGOLAZ. PARALLELOGR. 2MM ZINC. SHAPED FORME VERFORMT HUECAS
- C20A01489 E08622 SUPPORTO SALD. BARRA SEMINA AS1 SUPPORT SUPPORT STUTZE APOYO
- C20A01490 E08629 BRACCIO SALD. SUPP. BARRA SEMINA AS1 ARM BRAS ARM BRAZO
- C20A01492 E08631 GANCIO SALD. SUPP. BARRA SEMINA AS1 HOOK ATTACHE HAKEN ENGANCHE
- S45A00060 S31085A KIT ATT.RAPID BARRA SEMINA SU RULLO SERIE 4/5 KIT KIT KIT KIT

20/03/2013
Tavola - Drawing
S31135 - Kit attacco rapido barra molleggiato
S31135 - Kit linkage Sowing Bar flexible
S31135 - Kit attellage Barre De Semer elastique
S31135 - Schnellkuppeldreieck Barre Fur Drill flexibel
C02608 E08622 C03010

C03010 D08391
C03008 C02558
C03511 C03511
D01939
D08627
C04537 D11442
D10445 C02506
D08389 C03006
C51526 C03511
C03511
C03010 C03010
C00259 D08389
C03010
E08485
C05055
D11444 C50404
D11640 D04277
C03511
C03010 E08629
C03511 C03511
D04277 C00238 C03010
C02657
M11350C
E08631
D08627 C02107
D08793
D08391
C03010 C02107
C03511
S31135 100704_02

20/03/2013
Tavola - Drawing
S31135 - Kit attacco rapido barra molleggiato
S31135 - Kit linkage Sowing Bar flexible
S31135 - Kit attellage Barre De Semer elastique
S31135 - Schnellkuppeldreieck Barre Fur Drill flexibel

- ME0A00002 C50404 TIRANTE AD OCCHIO DESTRO M14 FORO D.18 TIE ROD TIRANT ZUGSTANGE TIRANTE
- C00A00159 D04277 DIST. D.33,7 D.25,5 L.25 SPACER ENTRETOISE ABSTANDSTUECK ESPACIADORES
- C15A00629 D11442 TONDO TENDITORE MOLLA S31135 ROUND RONDELLE RUND RONDA
- MF5A00040 D11640 MOLLA TRAZIONE D=10 DE=55 L=325 SPRING RESSORT FEDER MUELLE
- ME0A00020 M11350C TIRANTE CRICCO 340/460 CON ASOLA D.26X120 TIE ROD TIRANT ZUGSTANGE TIRANTE
- S45A00064 S31135 KIT ATT.RAPID BARRA AS1/2/3 MOLLEGGIATO KIT KIT KIT KIT

20/03/2013
Tavola - Drawing
Attacchi barra di semina ASF Table - Bild 100738_2_f1
S31145 - Kit attacco rapido hydro
S31145 - Kit linkage sowing bar hydraulic
S31145 - Kit attellage barre de semer hydrauulique
S31145 - Schnellkuppeldreieck barre fur drill hydraulischer
M11733 CF3082
C02608
C02558
C03008 D10445 C03511
D08391 C03010
D01939
C03010
D12190
C03511
C03511
C03010
C03511 D08391
C03010
C00259 E08622
D08389
C03010 M11733
C03511 C03010
C03010 C03511
D08389
D11444
C03010
M11350C C03511
C02657 E03190
C51526
C05055
D04277
D04277 D08627
C03511
C03511
C03010
D08391
C03010 C00238
C03511 E08629 E08631
C02107
D08793
C02107
S31145
100738_02_f1

20/03/2013
Tavola - Drawing

- C00A00159 D04277 DIST. D.33,7 D.25,5 L.25 SPACER ENTRETOISE ABSTANDSTUECK ESPACIADORES
- C10A02829 D12190 BRACCIO SUPERIOR KIT ATT.AMMORT. IDRO ARM BRAS ARM BRAZO
- ME0A00020 M11350C TIRANTE CRICCO 340/460 CON ASOLA D.26X120 TIE ROD TIRANT ZUGSTANGE TIRANTE
- H80A00040 M11733 CILINDRO D.50 C.120 S.25 CYLINDER CYLINDRE ZYLINDER CILÍNDRICA
- S45A00067 S31145 KIT ATT.RAPID BARRA AS2/3 AMMORTIZZATO HIDRO KIT KIT KIT KIT

20/03/2013
Tavola - Drawing
C40329
C40342 C41402
C40420
C40382 C40302
M11735 (L=2200)
C40381
C40382
D02667 C40323
M11735 (L=2200)
D05579 C40382
M11735 (L=2200)
C02604 C40382 C40410
C40410
C40303 C40382
M02049 (L=1800)
C40382 C40382
C40303 C40310
C40382 C40383 C40303
C40701 C41510 C40382
C02603 C40382
C40382
C03003 C40342
C40303 C41520
D11722 M11735 (L=2200)
C40382
M11736 (L=2500)
C00011
C40351 C40381
C40788
C40382
C40303
C40350
M02049 (L=1800) C40381
C40351
C40351 C40350
C40381 C40381
C40381
C40350 C40351
C40381
C40381
C40381
M11733
M11736 (L=2500) C40310 M11736 (L=2500)
C40381
C40381 C40383
C40350 M11736 (L=2500) M11733 C41510
C40381 C40381
M11733 C41520
100738_01_f2

20/03/2013
Tavola - Drawing

- H35A00010 C40310 NIPLES RIDUZ.1/2 3/8 NIPLES NIPLES NIPLES NIPLES
- H35A00023 C40323 RIDUZIONE M 3/8 F 1/4 REDUCTION REDUCTION UNTERSETZUNG REDUCCIÓN
- H35A00028 C40329 PROLUNGA M 1/4 -F 1/4 X 20 L.TOT=31 EXTENSION EXTENSION VERLAENGERUNG EXTENSIÓN
- H40A00003 C40342 VITE FORATA DOPPIA 3/8X49 SCREW VIS SCHRAUBE TORNILLO
- H35A00041 C40381 RONDELLA RAME 1/4 D.13.5 WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA
- H35A00064 C40410 "ADATTATORE ""T"" FEMMINA 3/8" ADAPTER ADAPTATEUR ADAPTER ADAPTADOR
- H35A00074 C40420 CURVA 90° FF 1/4 GIRELLO CURVE COURBE BOGEN CURVO
- H70A00001 C40701 VALVOLA UNIDIREZ. 3/8 VALVE SOUPAPE VENTIL VALVULA
- H70A00038 C40788 VALVOLA RIDUTTRICE PRESSIONE VRPRL 3/8 TV S VALVE SOUPAPE VENTIL VALVULA
- HA5A00002 C41402 "MANOMETRO GLIC. SCALA 0-250 P.R. 1/4"" GAS +PROLUNGA"
GAUGE JAUGE DRUCKANZEIGER MANOMETRO
- MD5A00009 D02667 CAVALLOTTO QUADRO M10X100 PIN CAVALLIER STIFT CAVALLOTTI
- C05A04921 D05579 SAG. PROT. ANTER. LD-LE-DH 10MM SHAPED FORME VERFORMT HUECAS
- H70A00059 D11722 VALVOLA CONTROLLO PRESSIONE SEMINA VALVE SOUPAPE VENTIL VALVULA
- H75A00004 M02049 "TUBO IDR FD3/8""-R1AT 1/4X1800-FD3/8""" TUBE TUBE ROHR TUBO
- H80A00040 M11733 CILINDRO D.50 C.120 S.25 CYLINDER CYLINDRE ZYLINDER CILÍNDRICA
- H75A00093 M11735 "TUBO IDR OH 1/4""-R1AT 1/4""X2200-OH 3/8""" TUBE TUBE ROHR TUBO
- H75A00094 M11736 "TUBO IDR OH 1/4""-R1AT 1/4""X2500-OH 1/4""" TUBE TUBE ROHR TUBO

20/03/2013
Tavola - Drawing
S31119 - Kit attacco rapido per carrello
S31119 - Kit linkage for truck
S31119 - Kit attellage pour chariot
S31119 - Schnellkuppeldreieck fur wagen
D01939
C02608
C03008
C03511
C03010
D08627
C03010
C03511
C03010 D08934 D08391
E08892 C03511
D08933
C03511 C03010
C03010
C03010 D08389
D08389
C03511
C03010 D08627
C03511
D08391 C03010
C03511
C03010 C51526C
C51526 C03010
E08485
C03511
C50650
C05055 E08629
C00238
C02657
E08631
C02107
D08793 C02107
S31119
( FILE NAME:100578_2) 100743_01

20/03/2013
Tavola - Drawing
S31119 - Kit attacco rapido per carrello
S31119 - Kit linkage for truck
S31119 - Kit attellage pour chariot
S31119 - Schnellkuppeldreieck fur wagen

- M79A00002 C50650 GOMMINO CON ANELLI L.240 MM. RUBBER CAOUTCHOUC BELAG GOMAS
- ME0A00009 C51526C TIRANTE CRICCO D.25,4 M27X3 L=340/460 TIE ROD TIRANT ZUGSTANGE TIRANTE
- C10A02290 D08933 PIASTRINA GRADUATA TIRANTE C51526 SP2MM METAL STRAP METAL DEPLOYE BANDEISEN PLATILLO
- C10A02291 D08934 SUPP. PIASTRINA GRADUATA PER C51526 2MM SUPPORT SUPPORT STUTZE APOYO
- C20A01537 E08892 SUPP. SALD. PARALLELOGAMMA CARRELLO AS1 SUPPORT SUPPORT STUTZE APOYO
- S45A00062 S31119 KIT ATT.RAPID BARRA AS1 SU CARRELLO KIT KIT KIT KIT

20/03/2013
Tavola - Drawing
Barre di semina ASF Table - Bild 100671_2
S30249,S30250,S30255 - Barra di Semina a Dischi
S30249,S30250,S30255 - Sowing Bar
S30249,S30250,S30255 - Barre De Semer
S30249,S30250,S30255 - Barre Fur Drill
C03005
D08185 C02605
D08327 L=1800 (200)

D06157 D08329 L=2300 (250)
D08330 L=2730 (300)
C50124
D06157 D06157 C00644
C00038 C50124
E08633 C02605 C00038
C03005 D10098
C03005 C02605
C03005 C03005
D08187
C02605
C03005
E08903 E08030 (200 AS2/3 400/450)
C03005 E08031 (250 AS2/3 500)
D06157 C50124 E08032 (300 AS2/3 600)
C02605
C50124
C50124 D08377
C02605
E08030 (200 - AS2/3 400)
E08031 (250 - AS2/3 450/500)
M08539 (n° 16 AS2/AS3-400)

(n° 18 AS2/AS3-450) M08538 (n° 16 AS2/AS3-400)
(n° 20 AS2/AS3-500) (n° 18 AS2/AS3-450)
(n° 20 AS2/AS3-600) (n° 20 AS2/AS3-500)
(n° 20 AS2/AS3-600)
M07156 (n°16 AS2/AS3-400)
(n°18 AS2/AS3-450)
M07157 (n° 16 AS2/AS3-400) (n°20 AS2/AS3-500)
(n° 18 AS2/AS3-450) (n°20 AS2/AS3-600)
(n° 20 AS2/AS3-500)
(n° 20 AS2/AS3-600) 100671_02

20/03/2013
Tavola - Drawing
S30249,S30250,S30255 - Barra di Semina a Dischi
S30249,S30250,S30255 - Sowing Bar
S30249,S30250,S30255 - Barre De Semer
S30249,S30250,S30255 - Barre Fur Drill

- C10A02108 D08185 SNODO SUPERIORE BARRA DI SEM. S1 JOINT JOINT GELENK MIXTO
- C00A00272 D08327 TUBO QUADRO (200) 50X50X5 L=1800 TUBE TUBE ROHR TUBO
- C05A05911 D08377 SAG. AGGANCIO MOLLA COPRISEME SP. 8MM SHAPED FORME VERFORMT HUECAS
- C10A02481 D10098 SLITTA CENTRALE BARRE SEMINA SU PIEG. SKID PATTINS SLED TRINEO
- C20A01418 E08030 TELAIO BARRA DI SEMINA S1-200 FRAME CHASSIS RAHMEN MARCO
- C20A01493 E08633 SNODO SALD. BARRA DI SEMINA AS1 JOINT JOINT GELENK MIXTO
- F00A01357 M07156 ASSOLCATORE A DISCO DESTRO SHOE SOC SCHAREN ACABALLONADOR
- F00A01358 M07157 ASSOLCATORE A DISCO SINISTRO SHOE SOC SCHAREN ACABALLONADOR
- M79A00084 M08538 ASSOLCATORE A FALCIONE DESTRO SHOE SOC SCHAREN ACABALLONADOR
- M79A00085 M08539 ASSOLCATORE A FALCIONE SINISTRO SHOE SOC SCHAREN ACABALLONADOR

20/03/2013
Tavola - Drawing
S30302,S30303,S30304 - Barra di semina a falcioni
S30302,S30303,S30304 - Sowing bar
S30302,S30303,S30304 - Barre de semer a socs
S30302,S30303,S30304 - Barre fur drill
C03005
D08185 C02605
D08327 L=1800 (200)

D06157 D08329 L=2300 (250)
D08330 L=2730 (300)
C50124
D06157
D06157
D10098 C50124
C00038
C03005
C02605
C50124 D08187
C03005
E08903 E08030 (200 AS2/3 400/450)
C03005 E08031 (250 AS2/3 500)
C02605 C50124 E08032 (300 AS2/3 600)
C50124
D08377
C02605
M12550 (n° 32 AS2/AS3-400)

(n° 36 AS2/AS3-450)
E08030 (200 - AS2/3 400)
E08031 (250 - AS2/3 450/500) (n° 40 AS2/AS3-500)
(n° 48 AS2/AS3-600)
100801_00

20/03/2013
Tavola - Drawing
S30302,S30303,S30304 - Barra di semina a falcioni
S30302,S30303,S30304 - Sowing bar
S30302,S30303,S30304 - Barre de semer a socs
S30302,S30303,S30304 - Barre fur drill

- C10A02108 D08185 SNODO SUPERIORE BARRA DI SEM. S1 JOINT JOINT GELENK MIXTO
- C10A02481 D10098 SLITTA CENTRALE BARRE SEMINA SU PIEG. SKID PATTINS SLED TRINEO
- M79A00175 M12550 ASSOLCATORE A FALCIONE COMPLETO SHOE SOC SCHAREN ACABALLONADOR

20/03/2013
Tavola - Drawing
Assolcatore a scarpetta
Shoe coulter
Soc a sabot
Sabelschar
C02691
C02691
D07095
D07095
D10399
M08539
D10399 C00133
C00133
C00133
E07158
E07159
C00133 C02691
C00133
C02691
C00733
M08538 E08558
E08541
C02503
D07197
D07197
C02503
C02104
C00733 C02104
D05973
D05973 D08913
D08556 D08557
D08913
100539_01

20/03/2013
Tavola - Drawing
Assolcatore a scarpetta
Shoe coulter
Soc a sabot
Sabelschar

- MF0A00003 C00733 BULLONE TSQST M10X38 TESTA OVALE BOLT BOULON FLANSCHE BRIDA
- M85A00097 C02691 DADO AUTOBLOC FLANGIATO NORM 8 M10 DIN-6926 NUT BOULONS NUT DADO
- MK0A00102 D05973 VOMERE VIBRO DIRITTO 40X6X210 CON VITE PLOUGHSHARE SOC PFLUGSCHAR REJA
- C10A01866 D07095 MORSETTO ASSOLCATORE A DISCO 6MM TERMINAL TERMINAL TERMINAL TERMINALES
- C05A05514 D07197 RONDELLA FISSAGGIO VOMERE sp.5mm WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA
- C10A02216 D08556 ANTINTASAMENTO ASS. A FALCIONE DESTRO NO-CLOG ANTI-ENGORGEMENT

VERSTOPFUNGSFREI-
ANTINTASAMENTO
- C10A02217 D08557 ANTINTASAMENTO ASS. A FALCIONE SINISTRO NO-CLOG ANTI-ENGORGEMENT

VERSTOPFUNGSFREI-
ANTINTASAMENTO
- G00A00009 D10399 PROFILO GOMMA ELASTICA D.26.5X110 PROFILE PROFIL PROFIL PERFIL
- C20A01301 E07158 SUPPORTO SALDATO ASSOLCATORE SINISTRO SUPPORT SUPPORT STUTZE APOYO
- C20A01302 E07159 SUPPORTO SALDATO ASSOLCATORE DESTRO SUPPORT SUPPORT STUTZE APOYO
- C20A01475 E08541 CORPO ASSOLCAT. A FALCIONE DESTRO AS BODY CORPS KOERPER CUERPO
- C20A01476 E08558 CORPO ASSOLCAT. A FALCIONE SINISTRO AS BODY CORPS KOERPER CUERPO
- M79A00084 M08538 ASSOLCATORE A FALCIONE DESTRO SHOE SOC SCHAREN ACABALLONADOR
- M79A00085 M08539 ASSOLCATORE A FALCIONE SINISTRO SHOE SOC SCHAREN ACABALLONADOR

20/03/2013
Tavola - Drawing
Assolcatore a dischi destro
Disc coulter right
Barre a disques droite
Scheibensaeinheit rechts
Fino alla matricola / jusqu’àmatricule 14901

bis matrikel / up to machine
Dalla matricola /après numéro de seriés 14902
ab Seriennummer / as from serial number
M07156
D07095
C02691
D10399
C00134 E07159
C02558
D07136
C03008 C02691
C00135
E08130
C02691
C02691
C00134
C00720 D07083
C00121
C00121
D08913 D07088
C02503
D07144
C00134
C02503
D07151
D08938 D07086
D07369
C21107
D07087
100529_02
20/03/2013
Tavola - Drawing
Assolcatore a dischi destro
Disc coulter right
Barre a disques droite
Scheibensaeinheit rechts

- M80A00314 C00720 VITE TTQDE M8X20 UNI 5731 ZINC.BIANC SCREW VIS SCHRAUBE TORNILLO
- MK0A00129 D07083 DISCO SEMINA D.350 SP 3.2MM DISC DISQUE SCHEIBE DISCO
- C15A00450 D07086 MOZZO ASSOLC DISCO DE 89 DI 47 L=34.8*** HUB ESSIEU NABE MAZO
- M15A00082 D07087 PERNO ASSOLCATORE A DISCO*** PIN PIVOT STIFT PIN
- C10A01865 D07088 COPERCHIO DISCO ASSOLCATORE LID COUVERCLE DECKEL TAPA
- C10A01878 D07136 PIASTRA INCLINAZIONE-ASSOLCATORE DISCO PLATE PLAQUE PLATTE PLACA
- C05A05492 D07144 RASCHIATORE DISCO DI SEMINA SP 3MM N.B. C75 SCRAPER SCRAPERS ABSTREIFER RASCADORES
- C10A01885 D07151 ANTINTASAMENTO ASSOLC A DISCO DESTRO NO-CLOG ANTI-ENGORGEMENT

VERSTOPFUNGSFREI-
ANTINTASAMENTO
- C15A00457 D07369 DISTANZIALE CUSCINETTI DISCO DI SEMINA SPACER ENTRETOISE ABSTANDSTUECK ESPACIADORES
- C10A02294 D08938 ANTINTASAMENTO ASSOLC A DISCO DES 2?VERS NO-CLOG ANTI-ENGORGEMENT

VERSTOPFUNGSFREI-
ANTINTASAMENTO
- C20A01302 E07159 SUPPORTO SALDATO ASSOLCATORE DESTRO SUPPORT SUPPORT STUTZE APOYO
- C20A01436 E08130 SUPP. TUBO SEMINA-RASCHIATORE DESTRO*** SUPPORT SUPPORT STUTZE APOYO
- F00A01357 M07156 ASSOLCATORE A DISCO DESTRO SHOE SOC SCHAREN ACABALLONADOR

20/03/2013
Tavola - Drawing
Assolcatore a dischi sinistro
Disc coulter left
Barre a disques gauche
Scheibensaeinheit links
Fino alla matricola / jusqu’àmatricule 14901

bis matrikel / up to machine
Dalla matricola /après numéro de seriés
M07157 14902
ab Seriennummer / as from serial number
D07095
C02691
D10399
C00134
E07158
C02558
C03008
D07136
C02691
C00135 C02691
C02691 C00134
C00134
C00121
D08913 C00720
D07083
C00121
D07088
C02503
D07144
C02503
E08129
D07369 D07150
D08937
D07086
C21107
D07087 100530_02
20/03/2013
Tavola - Drawing
Assolcatore a dischi sinistro
Disc coulter left
Barre a disques gauche
Scheibensaeinheit links

- M80A00314 C00720 VITE TTQDE M8X20 UNI 5731 ZINC.BIANC SCREW VIS SCHRAUBE TORNILLO
- MK0A00129 D07083 DISCO SEMINA D.350 SP 3.2MM DISC DISQUE SCHEIBE DISCO
- C10A01878 D07136 PIASTRA INCLINAZIONE-ASSOLCATORE DISCO PLATE PLAQUE PLATTE PLACA
- C05A05492 D07144 RASCHIATORE DISCO DI SEMINA SP 3MM N.B. C75 SCRAPER SCRAPERS ABSTREIFER RASCADORES
- C10A01883 D07150 ANTINTASAMENTO ASSOLC A DISCO SINISTRO NO-CLOG ANTI-ENGORGEMENT

VERSTOPFUNGSFREI-
ANTINTASAMENTO
- C10A02293 D08937 ANTINTASAMENTO ASSOLC A DISCO SIN 2?VERS NO-CLOG ANTI-ENGORGEMENT

VERSTOPFUNGSFREI-
ANTINTASAMENTO
- C20A01301 E07158 SUPPORTO SALDATO ASSOLCATORE SINISTRO SUPPORT SUPPORT STUTZE APOYO
- C20A01435 E08129 SUPP. TUBO SEMINA-RASCHIATORE SINISTRO*** SUPPORT SUPPORT STUTZE APOYO
- F00A01358 M07157 ASSOLCATORE A DISCO SINISTRO SHOE SOC SCHAREN ACABALLONADOR

20/03/2013
Tavola - Drawing
Assolcatore a falcione
Sock coulter
Soc falcione
Schleppschar
C00037
D11772 M12550
C02605
D12545
C02604
D05644
E11780
C00022
E11790
D06881
C50703
C00634
C00018
C02604
D11787
C00634
D12544
100802_00
20/03/2013
Tavola - Drawing
Assolcatore a falcione
Sock coulter
Soc falcione
Schleppschar

- C15A00397 D05644 DIST. D.25-19-14 d.10,5 L.16,5 carb+zinc SPACER ENTRETOISE ABSTANDSTUECK ESPACIADORES
- C15A00644 D11772 CONO FISS. MORSETTO FALCIONE D.25.1 L=30 ANG 80?CONE CONE KEGEL- CONO
- MK0A00152 D11787 VOMERE FALCIONE 50X8X270 PLOUGHSHARE SOC PFLUGSCHAR REJA
- C10A02888 D12544 ANTINTASAMENTO FALCIONE VERT NO-CLOG ANTI-ENGORGEMENT

VERSTOPFUNGSFREI-
ANTINTASAMENTO
- C00A00581 D12545 DIST. D.20 D.16.8 L=49.5 ZINC. SPACER ENTRETOISE ABSTANDSTUECK ESPACIADORES
- C20A01922 E11780 SUPPORTO FALCIONE VERT SUPPORT SUPPORT STUTZE APOYO
- C20A01923 E11790 FALCIONE PER VOMERE A LAMA DRITTA COULTER SOC SAESCAHR FALCIONE
- M79A00175 M12550 ASSOLCATORE A FALCIONE COMPLETO SHOE SOC SCHAREN ACABALLONADOR

20/03/2013
Tavola - Drawing
S31157 - Kit spatola pulidisco di semina sinistra
S31157 - Kit scaper for seedeng disc left
S31157 - Kit racleur pour disque de ensemencement gauche
S31157 - Kit scraper fur säen der scheibe
C02603
C00121
C03003
D12153
C03003
C00121
100803_00
20/03/2013
Tavola - Drawing
S31157 - Kit spatola pulidisco di semina sinistra
S31157 - Kit scaper for seedeng disc left
S31157 - Kit racleur pour disque de ensemencement gauche
S31157 - Kit scraper fur säen der scheibe

- C10A02823 D12153 SPATOLA PULIDISCO SINISTRA SPATULA Spatules SPACHTEL ESPÁTULASS

20/03/2013
Tavola - Drawing
S31156 - Kit spatola pulidisco di semina destra
S31156 - Kit scaper for seedeng disc right
S31156 - Kit racleur pour disque de ensemencement droite
S31156 - Kit scraper fur säen der scheib
C03003
C00121
C02603
D12152
C00121
C03003
100804_00
20/03/2013
Tavola - Drawing
S31156 - Kit spatola pulidisco di semina destra
S31156 - Kit scaper for seedeng disc right
S31156 - Kit racleur pour disque de ensemencement droite
S31156 - Kit scraper fur säen der scheib

- C10A02822 D12152 SPATOLA PULIDISCO DESTRA SPATULA Spatules SPACHTEL ESPÁTULASS

20/03/2013
Tavola - Drawing
Barra di Semina a Spaglio
Sowing Bar
Barre De Semer
Barre Fur Drill
E09626
E09626 S30270
55mm
(L=2000mm)
E08777
E08777
55mm
(L=2500mm)
S30271
E10423
E10422
50mm
S30273 (L=3000mm)
100672_02

20/03/2013
Tavola - Drawing
Barra di Semina a Spaglio
Sowing Bar
Barre De Semer
Barre Fur Drill

- C20A01509 E08777 PETTINE CON 10 TUBI DI SEMINA PNEU+SPAGLIO COMB HERSE KAMM PEINE
- C20A01652 E09626 PETTINE CON 8 TUBI DI SEMINA PNEU+SPAGL COMB HERSE KAMM PEINE
- C20A01742 E10422 PETTINE CON 12X147 TUBI DI SEM COMB HERSE KAMM PEINE
- C20A01743 E10423 PETTINE CON 8X147 TUBI DI SEMI COMB HERSE KAMM PEINE
- S65A00003 S30270 BARRA DI SEMINA SPAGLIO 200/16 BAR BARRE STAB BARRA

20/03/2013
Tavola - Drawing
Componenti elettronici ASF Table - Bild K00A01021_0
Cassette di cablaggio
Cabling boxes
Boîtes de câblage
Verkabelung Boxen
C03003 D16461
C00120
D16461 C02601
C02999
C00138
K00A01021_00

21/03/2013
Tavola - Drawing
Cassette di cablaggio
Cabling boxes
Boîtes de câblage
Verkabelung Boxen

- C10A03628 D16461 PIEGATO CASSETTO CABLAGGIO ASF BENT PLIE GEBOGEN PLEGADO

21/03/2013
Tavola - Drawing
Schema elettrico
Elettrical diagram
Installation èlectrique
Beleuchtung
C51003
C51004
M16240
C51020
C51014
C51010
C51019 C50543
C51015
C50988 E00A00116 E00A00116
C50987 M09898S
E00A00116 E00A00116
C50543
C50977 C50967
M16304
C51018 E00A00116 E00A00116
K00A01033_00

21/03/2013
Tavola - Drawing
Schema elettrico
Elettrical diagram
Installation èlectrique
Beleuchtung

- E10A00001 C50543 "SENSORE MAGNETICO ""RDS"" M12X48" SENSOR CAPTEUR SENSOR SENSOR
- E00A00031 C50967 CAVO 5M CONNETTORE M12 DRITTO PER SENSORI CABLE CABLE KABEL CABLE
- E10A00040 C50977 INTERRUT / FINECORSA ASTA FLESS CON CONET M12SWITCH INTERRUPTEUR SCHALTER INTERRUPTOR
- E00A00094 C50987 "CAVO PER RADAR MK3 TGSS 24.125 GHZ"" RDS """ CABLE CABLE KABEL CABLE
- E10A00053 C50988 RADAR MK3V TGSS 24.125 GHZ RDS RADAR RADAR RADAR RADAR
- E05A00018 C51003 MOTORE ELETTR COMPL ENCODER 12V-157W-20A-3000RPM

ENGINE (LITE) MOTEUR MOTOR MOTOR
- E05A00019 C51004 "MODULO CAN - MCM (""MOT ELETTRICO"") PS8000I-LITE"

MODULE MODULE MODUL MÓDULO
- E00A00100 C51010 CAVO DI CABL PRINCIP MODULO CAN-SCATOLA-MONITOR (LITE)

CABLE CABLE KABEL CABLE
- E00A00102 C51014 CAVO ALIMENTAZIONE ARTEMIS LITE (NO FUS) CABLE CABLE KABEL CABLE
- E00A00103 C51015 CAVO PROLUNGA ALIMENTAZIONE LITE (FUS) CABLE CABLE KABEL CABLE
- E00A00104 C51018 INTERRUTTORE PROVA DI SEMINA (PS8000I -LITE) SWITCH INTERRUPTEUR SCHALTER INTERRUPTOR
- E10A00056 C51019 "SENSORE CAPACITIVO ""RDS"" M26X80 (3 FILI-WIRES)"SENSOR CAPTEUR SENSOR SENSOR
- E00A00097 C51020 "CASSETTA CONNESSIONE SENSORI ""LITE""" BOX BOITE KASTEN CAJITA
- M79A00121 M09898S TRAM-LINE AS1/AS2 CASSETTO RDS TRAM-LINE TRAM-LINE TRAM-LINE TRAM-LINE
- E00A00109 M16240 MONITOR ALPETRONIC SUPERPLUS VERS ARTEMIS LITE

MONITOR MONITOR MONITOR MONITORES
- E00A00114 M16304 "CAVO OPZ.TRAMLINE X ELETTROV DISCHI PRE-EMEREG ""RDS"""


21/03/2013
Tavola - Drawing
Accessori ASF Table - Bild K00A01029_0
TCGA00149 - Estensione tramoggia ASF
TCGA00149 - Hopper extension ASF
TCGA00149 - Extension tremie ASF
TCGA00149 - Tankaufsetz ASF
C50649 (1.1m)
C10A03716
C00545X
C02681X
C02681X
C10A03718 C00545X
C02681X C00545X
C50649 (2.1m)
C00545X
C00545X D08350
C00547X
C00547X
C00545X C00547X
C02681X
C00545X C00545X
C50649 (2.1m)
C10A03717 C00545X
C50301
C02681X
C00111X
C00545X
C00545X
C50649 (1.1m)
C00545X
C10A03716 C00545X
K00A01029_00

20/03/2013
Tavola - Drawing
TCGA00149 - Estensione tramoggia ASF
TCGA00149 - Hopper extension ASF
TCGA00149 - Extension tremie ASF
TCGA00149 - Tankaufsetz ASF

- C10A03716 PIEG. FIANCO ESTENSIONE TRAMOGGIA INOX BENT PLIE GEBOGEN PLEGADO
- C10A03717 PIEG. POST ESTENSIONE TRAMOGGIA INOX BENT PLIE GEBOGEN PLEGADO
- C10A03718 PIEG. ANT ESTENSIONE TRAMOGGIA INOX BENT PLIE GEBOGEN PLEGADO
- MH5A00002 C50301 GANCIO COBRA GRIGIO GRANDE 2fori i=30 M6 HOOK ATTACHE HAKEN ENGANCHE
- C05A05898 D08350 SQUADRA RINFORZO sp6mm RIGHT-ANGLE JUNCTION

TEAM RECHTWINKIGE VERBINDUNG
EQUIPO

20/03/2013
Tavola - Drawing
Kit gambe di appoggio
Kit support legs
Kit pieds de support
Kit Stützbeine
C51505
M11604
C00256
C02658
C03008
M11604
K00A01028_00

20/03/2013
Tavola - Drawing
Kit gambe di appoggio
Kit support legs
Kit pieds de support
Kit Stützbeine

- M15A00004 C51505 PERNO 3°P. D.19 CON CAT. PIN PIVOT STIFT PIN
- M79A00147 M11604 MANOVELLA REGOL. GAMBE TRAM. ANTER. AS3 CRANK MANIVELLE SPINDEL MANIVELA

20/03/2013
Tavola - Drawing
Accessori ASF Table - Bild 100541_2
S31079,S31142,S31080 - Pettine copriseme su fisse
S31079,S31142,S31080 - Drill coulter
S31079,S31142,S31080 - Lame-herse de recouvrement
S31079,S31142,S31080 - Saatstriegel
R = DESTRA / DROITE / RECTHS / RIGHT

L = SINISTRA / GAUCHE / LINKS / LEFT C02657
D01303
D06157
C00237
D08035 C03007
D01303
C05004
D08177
C02657
D08177 D06881
C05004
D08377
C02603
C03003 C00237 C02605
D06882
C03007 C02603
D06874
D06882
D06872 L=1500 L AS1-300
D08431 L=1315 R AS1-300
D06882
D11599 L=1780 L AS1-350
D11598 L=1610 R AS1-350
D06873 L=1990 L AS1-400

D08432 L=1815 R AS1-400
D06875 n°17 AS1-300 (9 L+8 R)

n°21 AS1-350 (11 L+10 R)
n°23 AS1-400 (12 L+11 R) 100541_02

20/03/2013
Tavola - Drawing
S31079,S31142,S31080 - Pettine copriseme su fisse
S31079,S31142,S31080 - Drill coulter
S31079,S31142,S31080 - Lame-herse de recouvrement
S31079,S31142,S31080 - Saatstriegel

- M15A00014 D01303 PERNO D.16X200 UT.100 PIEGATO ZINC. *** PIN PIVOT STIFT PIN
- C00A00245 D06872 TUBO BARRA ERPICE COPRIS L=1490 TUBE TUBE ROHR TUBO
- C10A01845 D06874 PIASTRINA FISS. MOLLA ERPICE COPRISEME METAL STRAP METAL DEPLOYE BANDEISEN PLATILLO
- MF5A00026 D06875 MOLLA COPRISEME L=630MM SPRING RESSORT FEDER MUELLE
- MD5A00018 D06882 CAVALLOTTO QUADRO TUBO DA 40 M8 PIN CAVALLIER STIFT CAVALLOTTI
- C15A00482 D08035 TUBO COPRISEME S1 50X50X4 L=880 *** TUBE TUBE ROHR TUBO
- C10A02106 D08177 REGOLAZIONE PETTINE COPRISEME S1 REGISTER REGULATEUR REGLER REGULADOR

20/03/2013
Tavola - Drawing
S31102,S31104,S31105,S31106 - Pettine copriseme su pieghevoli
S31102,S31104,S31105,S31106 - Drill coulter
S31102,S31104,S31105,S31106 - Lame-herse de recouvrement
S31102,S31104,S31105,S31106 - Saatstriegel
C02657
D01303
C03007
C00237
D08035
C05004
D06157
D01303
D08177
D06881
D08377
C02657
C02605
C05004
D08177 C00237
C03007 C02603
D06882 C02603 E09407 L=1500 (400-450)
D06874
E09555 L=2000 (500)
C03003 E10421 L=2490 (600)
D06882
C00144 C03005
C02605
D06873 L=1990 (400) C02605
D06882 C03005 C03005
D07190 L=2490 (450-500)
D06871 L=2980 (600)
D06875 n° 23 (400)
n° 26 (450)
n° 29 (500)
n° 35 (600)
D09406 C00144
C03005
E09408 (400 450 500 600) 100670_02

20/03/2013
Tavola - Drawing
S31102,S31104,S31105,S31106 - Pettine copriseme su pieghevoli
S31102,S31104,S31105,S31106 - Drill coulter
S31102,S31104,S31105,S31106 - Lame-herse de recouvrement
S31102,S31104,S31105,S31106 - Saatstriegel

- M15A00014 D01303 PERNO D.16X200 UT.100 PIEGATO ZINC. *** PIN PIVOT STIFT PIN
- C10A01845 D06874 PIASTRINA FISS. MOLLA ERPICE COPRISEME METAL STRAP METAL DEPLOYE BANDEISEN PLATILLO
- MF5A00026 D06875 MOLLA COPRISEME L=630MM SPRING RESSORT FEDER MUELLE
- C00A00252 D07190 TUBO BARRA ERPICE COPRIS L=2490 SEF-450 TUBE TUBE ROHR TUBO
- C15A00482 D08035 TUBO COPRISEME S1 50X50X4 L=880 *** TUBE TUBE ROHR TUBO
- C10A02106 D08177 REGOLAZIONE PETTINE COPRISEME S1 REGISTER REGULATEUR REGLER REGULADOR
- C05A06209 D09406 PIASTRA PROLUNGA PETTINE COPRISEME 10mm PLATE PLAQUE PLATTE PLACA
- C20A01609 E09407 TUBO SALD. BARRA COPRISEME L=1500 TUBE TUBE ROHR TUBO

20/03/2013
Tavola - Drawing
Tramline ASF
Tramline ASF
Tramline ASF
Fahrgassenschaltung ASF
C50599
C41074
C50529
C00133
C50503
C50610
C05079
C02604
D10027
C00122
C02603
E10024
C02605
C00122 E10024
C02603
D10022
C00142
C03005
E10023
C00545
C10A03713
C03003
C02603
K00A01032_00

20/03/2013
Tavola - Drawing
Tramline ASF
Tramline ASF
Tramline ASF
Fahrgassenschaltung ASF

- MB0A00100 C05079 SPINOTTO PER MOTOZAPPA D.10X38 UTILE PIN GOUPILLE STIFT PASADOR
- C10A03713 SUPPORTO TRAMLINE PER ASF SUPPORT SUPPORT STUTZE APOYO
- E05A00002 C50503 ATTUATORE LA12 700N CORSA 40 IP66 12V ACTUATOR ACTIONNEUR TRIEB ACTUADOR
- E15A00014 C50529 CONNETTORE F. CONTATTI M. 2 POLI COMPL. AMP SUPERS

CONNECTOR CONNECTEUR VERBINDER CONECTOR
- MH5A00020 C50610 FASCETTA STRINGITUBO D 25-45 X 8.5 ZINC. CLIP RIVELSAN BAND BANDAS
- G05A00009 D10022 LARDONE NYLON 2MM CASSETTO TRAM-LINE - - - -
- C05A06387 D10027 ASTA TRAM-LINE 24X6X194 3 FORI 10.3 ROD POLE STIFT POLOS
- C20A01712 E10023 CASSETTO FISSO TRAM-LINE BOX BOITE KASTEN CAJITA
- C20A01713 E10024 CASSETTO MOBILE TRAM-LINE BOX BOITE KASTEN CAJITA

20/03/2013
Tavola - Drawing
S85A00050 - Dischi segnafile (2012)
S85A00050 - Row marker (2012)
S85A00050 - Traceur (2012)
S85A00050 - Spurreiber (2012)
E07467
C02305
C00121
D06157 D07088
D08935
D07087
C21107
D07086
D07369
C03008
C02558
D08097
C02603
E07468
D09274
C00420
C04592
C00013 C02658
C03008
C02503 C20A02924
C20A02923
C03007
M07437
C02657 C00252
C00241
C02606
C03006 C05004
C20A02926
D01180
C05080
D08311
D04239
C02658
C00059 C00143
C03054 C20A02925
E07924
C02605
C03005 D02979 (RK/RD)
E07925
D08136 (RE)
ONLY RK
C03006
C02606
D14747 (L=440)
K00A00950_00

20/03/2013
Tavola - Drawing
S85A00050 - Dischi segnafile (2012)
S85A00050 - Row marker (2012)
S85A00050 - Traceur (2012)
S85A00050 - Spurreiber (2012)

- M85A00050 C02305 DADO METALBLOC M12 X 1.75 NUT BOULONS NUT DADO
- M90A00031 C03056 RONDELLA PIANA D16XD48X3 UNI 6593 ZINC WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA
- MB0A00049 C04592 "SPINA ELASTICA D.14X50 TRATTATA "" GEOMET """ SOCKET GOUPILLE STECKER PASADOR
- MB0A00101 C05080 SPINOTTO PER MOTOZAPPA D.10X60 UTILE PIN GOUPILLE STIFT PASADOR
- C20A02923 BRACCIO ATT.CILINDRO SEGNAFILA DESTRO ARM BRAS ARM BRAZO
- C20A02924 BRACCIO ATT.CILINDRO SEGNAFILA SINISTRO ARM BRAS ARM BRAZO
- C20A02925 RINFORZO PERNO DISCO SEGNAFILE DESTRO REINFORCEMENT RENFORT VERSTAERKUNG REFUERZO
- C20A02926 RINFORZO PERNO DISCO SEGNAFILE SINISTRO REINFORCEMENT RENFORT VERSTAERKUNG REFUERZO
- MF5A00009 D01180 MOLLA INF.FIANCATE DD D.EST42XD.F6X90 SPRING RESSORT FEDER MUELLE
- C00A00156 D04239 DIST. D.26,9 d.22,3 L.22 SPACER ENTRETOISE ABSTANDSTUECK ESPACIADORES
- C15A00484 D08097 TUBO QUADRO 50X50X4X1300 L=1300 TUBE TUBE ROHR TUBO
- C05A05884 D08311 PIATTINO SICUREZZA DISCHI SEGN IDR. sp6 METAL STRAP METAL DEPLOYE BANDEISEN PLATILLO
- MK0A00145 D08935 DISCO SEMINATRICE D.350 DENTATO SP 3. DISC DISQUE SCHEIBE DISCO
- C10A02360 D09274 SUPPORTO 4 TUBI IDR 1/4 SP3MM SUPPORT SUPPORT STUTZE APOYO
- C10A03308 D14747 PROTEZIONE ANTERIORE RK 4X440 CON DISCHI PROTECTION PROTECTION SCHUTZ PROTECCIÓN
- C20A01333 E07467 CONTRASTO ESTENSIONE DISCHI SEGNAFILA CONTRAST CONTRASTE CONTRAST CONTRASTE
- C20A01334 E07468 BRACCIO FINALE D.28 L=1064 DISCHI SEGNAF ARM BRAS ARM BRAZO
- C20A01399 E07924 SUPPORTO DES DISCHI SEGNAFILE X ERPICE SUPPORT SUPPORT STUTZE APOYO
- C20A01400 E07925 SUPPORTO SIN DISCHI SEGNAFILE X ERPICE SUPPORT SUPPORT STUTZE APOYO
- H80A00024 M07437 CILINDRO IDR. 40/22/250 DISCHI SEGNAFILA CYLINDER CYLINDRE ZYLINDER CILÍNDRICA

20/03/2013
Tavola - Drawing
S85A00050 - Impianto idraulico dischi segnafile (2012)
S85A00050 - Row marker Hydr. System (2012)
S85A00050 - Installation Hydraulique Traceur (2012)
S85A00050 - Hydraulische anlage Spurreiber (2012)
C40386 C40772
C40307 C40386
C00428
M04242 (L=3000)
C40307
C40386
M07597 (L=2200)
D05981
C40383
C40307
C41510
C41520
C40340
M04242 (L=3000)
M07437
C40382
M07437
C40340
C40382
C40382
C41231
C40382
C41231
K00A00952_00

20/03/2013
Tavola - Drawing
S85A00050 - Impianto idraulico dischi segnafile (2012)
S85A00050 - Row marker Hydr. System (2012)
S85A00050 - Installation Hydraulique Traceur (2012)
S85A00050 - Hydraulische anlage Spurreiber (2012)

- H35A00007 C40307 NIPLES RIDUZ. M18X1.5 / 3/8 NIPLES NIPLES NIPLES NIPLES
- H40A00001 C40340 VITE FORATA 3/8X31 CON STROZZATORE SCREW VIS SCHRAUBE TORNILLO
- H35A00046 C40386 RONDELLA RAME M18 D.19 WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA
- H70A00032 C40772 VALVOLA SCAMBIO DISCHI WV03 / 14-20 5N VALVE SOUPAPE VENTIL VALVULA
- H65A00003 C41231 TAPPO SFIATO 3/8 GAS (30/A) LABIRINTO PLUG BOUCHON STOEPSEL ENCHUFE
- H35A00115 D05981 NIPLES RIDUZIONE 1/2 3/8 CON FORO D.1,6 NIPLES NIPLES NIPLES NIPLES
- H75A00019 M04242 "TUBO IDR OH3/8""-R1AT 1/4""X3000-FD3/8""" TUBE TUBE ROHR TUBO
- H80A00024 M07437 CILINDRO IDR. 40/22/250 DISCHI SEGNAFILA CYLINDER CYLINDRE ZYLINDER CILÍNDRICA

20/03/2013
Tavola - Drawing
S31099 - Dischi segnafile (2012)
S31099 - Row marker (2012)
S31099 - Traceur (2012)
S31099 - Spurreber (2012)
D12328 C03005
D02642
C00033
C03005
C02605
C02558
C03008
SCOA00116 C20A02930
"ALPETRONIC"
C00255
C00A01006 C00251
C00A01006
C02558 H80A00072 C03008
C00066 E09866 C02305
C03008 Ø 50
E09640 C02558 E07467
E09656
C00064
C02606
D09902
D09661 D06157
C04544
C02606 D11690
C00256
D01446 D03606 D03045 C00121
D01446
C02606 D01887 C41105
C00231 E09659 D07088
D01446 (6) D09660

C00066
D08935
60 220 D07087
C21107
== D07086
D07369
C03008
C02558
E07468
D09274
C00545
=
=
K00A00953_00

20/03/2013
Tavola - Drawing
S31099 - Dischi segnafile (2012)
S31099 - Row marker (2012)
S31099 - Traceur (2012)

- M80A00030 C00033 VITE TE 88 PG FP M12X55 UNI 5737 SCREW VIS SCHRAUBE TORNILLO
- C00A01006 DIST. D.26,9 D.22,3 L.21 SPACER ENTRETOISE ABSTANDSTUECK ESPACIADORES
- M85A00050 C02305 DADO METALBLOC M12 X 1.75 NUT BOULONS NUT DADO
- C20A02930 LEVA CON GANCIO DISCHI AS2 / AS3 /AS4 VERS.2012 LEVER LEVIER HEBEL LEVA
- MF5A00012 D01887 MOLLA INFERIORE DF D.42X155XD.F8 SPRING RESSORT FEDER MUELLE
- MF5A00017 D02642 MOLLA DI.18 L.36 FILO D.3 SPRING RESSORT FEDER MUELLE
- M15A00035 D03045 PERNO D.25X112 U.2FORI D.10 CARBON+ZINC* PIN PIVOT STIFT PIN
- C15A00279 D03606 BUSSOLA D32/40 D.16,5 L.18 CARBON+ZINC BUSHING ENTRETOISE BUCHSE BRUJULA
- C10A02360 D09274 SUPPORTO 4 TUBI IDR 1/4 SP3MM SUPPORT SUPPORT STUTZE APOYO
- C15A00566 D09660 TUBO QUADRO 50X50X4X1800 PROLUNGA*** TUBE TUBE ROHR TUBO
- C05A06286 D09661 STAFFA 2 FORI D.15 I=76 SP.10MM BRACKET SUPPORT BUEGEL SOPORTE
- C00A00388 D09902 DIST. D.21.3 D.14.9 L.20 SPACER ENTRETOISE ABSTANDSTUECK ESPACIADORES
- MF5A00041 D11690 MOLLA ISO 10243 ROSSA R40-064 FILO 8,4X6,2 SPRING RESSORT FEDER MUELLE
- C10A02844 D12328 PIASTRINA ELASTICA PORTA SENSORE METAL STRAP METAL DEPLOYE BANDEISEN PLATILLO
- C20A01334 E07468 BRACCIO FINALE D.28 L=1064 DISCHI SEGNAF ARM BRAS ARM BRAZO
- C20A01654 E09640 SUPPORTO SU ERPICE DISCO SEGNAFILE SUPPORT SUPPORT STUTZE APOYO
- C20A01656 E09656 SNODO DISCHI SEGNAFILE DES/SINIS JOINT JOINT GELENK MIXTO
- C20A01657 E09659 BRACCIO 60X1000 DISCO SEGNAFILE *** ARM BRAS ARM BRAZO
- C20A01690 E09866 GANCIO SICUREZZA DISCHI SEGNAF AS2/3 HOOK ATTACHE HAKEN ENGANCHE
- H80A00072 CILINDRO IDR. 50/22/250 CON VALVOLA DI BLOCCO CYLINDER CYLINDRE ZYLINDER CILÍNDRICA
- SCOA00116 SERIE GUARNIZIONI CIL. H80A00071 D.50 D.22 SERIES SÉRIE SERIE SERIE

20/03/2013
Tavola - Drawing
S31099 - Impianto idraulico dischi segnafile (2012)
S31099 - Row marker hydraulic system (2012)
S31099 - System Hydraulique Traceur (2012)
C41520 C40341
C41510 C40511 C40382
C40383 C40382 C40520
C40310 C40721
C40382
C41520 C40382
M07597 (L=2200) C40511
C41510 C40341
C40307
C40383 C40382
C40386
C40310 C00428 C40521
C40772 C40382
C40386
M07597 (L=2200)
C40307 H80A00071
C40421
C40405
C40421
D09862 M04255 (L=3500)
M04255 (L=3500) M04255 (L=3500)

H80A00072
C40341
C40341
C40340 C40382
C40382
C40340
H80A00072 C40382
M04255 (L=3500)
K00A00954_00

20/03/2013
Tavola - Drawing
S31099 - Impianto idraulico dischi segnafile (2012)
S31099 - Row marker hydraulic system (2012)
S31099 - System Hydraulique Traceur (2012)

- H35A00007 C40307 NIPLES RIDUZ. M18X1.5 / 3/8 NIPLES NIPLES NIPLES NIPLES
- H40A00001 C40340 VITE FORATA 3/8X31 CON STROZZATORE SCREW VIS SCHRAUBE TORNILLO
- H35A00046 C40386 RONDELLA RAME M18 D.19 WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA
- H35A00059 C40405 "ADATTATORE ""T"" MASCHIO 3/8" ADAPTER ADAPTATEUR ADAPTER ADAPTADOR
- H35A00075 C40421 CURVA 90? MF 3/8 GIRELLO CURVE COURBE BOGEN CURVO
- H35A00096 C40511 NIPLES 3/8 CON OGIVA 12 TENUTA DIN FORM A NIPLES NIPLES NIPLES NIPLES
- H35A00098 C40520 OCCHIO 3/8 CON TUBETTO D.12X40 ZINC. EYE ŒIL AUGE OJOS
- H35A00099 C40521 OCCHIO 3/8 CON TUBETTO D.12X200 ZINC. EYE ŒIL AUGE OJOS
- H70A00013 C40721 VALVOLA BLOCCO 3/8 VBPDE L=126 CORTA VALVE SOUPAPE VENTIL VALVULA
- H70A00032 C40772 VALVOLA SCAMBIO DISCHI WV03 / 14-20 5N VALVE SOUPAPE VENTIL VALVULA
- C10A02428 D09862 PIEG. STAFFA VALVOLA DISCHI SEGN AS2-3 BENT PLIE GEBOGEN PLEGADO
- H80A00071 CILINDRO IDR. 50/22/250 DISCHI SEGNAFILA CYLINDER CYLINDRE ZYLINDER CILÍNDRICA
- H80A00072 CILINDRO IDR. 50/22/250 CON VALVOLA DI BLOCCO CYLINDER CYLINDRE ZYLINDER CILÍNDRICA

20/03/2013
Tavola - Drawing
S85A00051 - Dischi tracciasentieri preemergenza (2012)
S85A00051 - Preemergency markers (2012)
S85A00051 - Marqueurs de preemergency (2012)
S85A00051 - Vorauflaufmarkkierer (2012)
M07663 CF3063
C02657 C02603
C03207 C03003
C00035
C03010 D08377
C03005
D01385
E11887
E11756
C03010 C02605 D06881
C02604 E11751
C03004
C50703
C03207
C00238 D06882
D08550
C00057 C05004 C50330
D06882 C02605
C02606
C00020
C03006 C00055 E07467
M07663 D11886
D08377
D11886 C03003
C03006 C02603
C02606
C21107 E07949 D06157
D07087
C02558
D08935 C03008
D07088
D07369
C00121
D07085
K00A00958_00

20/03/2013
Tavola - Drawing
S85A00051 - Dischi tracciasentieri preemergenza (2012)
S85A00051 - Preemergency markers (2012)
S85A00051 - Marqueurs de preemergency (2012)
S85A00051 - Vorauflaufmarkkierer (2012)

- M90A00053 C03207 DISCO ELAST. D.16,3X31.5X1.75 ZINC+DEIDR DIN 2093 DISC DISQUE SCHEIBE DISCO
- MH5A00006 C50330 MOSCHETTONE POMPIERE 6X60 35 KG. ZINC. SPRING CATCH MOUSQUETONS KARABINERHACKENMOSQUETONES
- SCOA00068 CF3063 SERIE GUARNIZIONI CIL. M07663 D.32 D.22 SERIES SÉRIE SERIE SERIE
- C15A00062 D01385 BUSSOLA D25/32 D.16,5 L.18,5 CARBON+ZINC BUSHING ENTRETOISE BUCHSE BRUJULA
- C05A05474 D07085 FLANGIA MOZZO ASSOLC A DISCO ALPEGO FLANGE FLANC FLANSCHE FLANGE
- M15A00105 D08550 PERNO D.12X85 FORO D.5 PIEGATO *** PIN PIVOT STIFT PIN
- C00A00519 D11886 DIST. D.21.3 D.14.9 L.9 SPACER ENTRETOISE ABSTANDSTUECK ESPACIADORES
- C20A01404 E07949 PROLUNGA COMPL DISCO TRAMLINE AIRSPEED EXTENSION EXTENSION VERLAENGERUNG EXTENSIÓN
- C20A01919 E11751 STAFFA BRACCIO DISCO TRAM-LINE SU PETTINE BRACKET SUPPORT BUEGEL SOPORTE
- C20A01920 E11756 BRACCIO PORTA DISCO TRAM-LINE SU PETTINE ARM BRAS ARM BRAZO
- C20A01928 E11887 SUPPORTO BRACCIO DISCO TRAM-LINE SU PETTINE SUPPORT SUPPORT STUTZE APOYO
- H80A00025 M07663 CILINDRO IDR.TUFFANTE 32/22/50 TRAMLINE CYLINDER CYLINDRE ZYLINDER CILÍNDRICA

20/03/2013
Tavola - Drawing
S85A00051 - Impianto idraulico dischi pre emergenza (2012)
S85A00051 - Markers - Hydr. Systeme (2012)
S85A00051 - Installation Hydraulique marqueus discques (2012)
S85A00051 - Markierehydraulik (2012)
AS1
C40410
C40382 C40382
C40315 C40303
C40382
C40303
AS1
M16476
C00116
M09645
C40794
AS3 / AS4 D08472
C02602
M16476
C02605
D01058
M12363
C50587 AS3 / AS4
C50525
M16476
C40303
M16304 C40382
C00116
C40794
B
M09645
C50587
A
C50525 C40382
C40382
C40303
C02605 C02602
D08472
M09645 D01058
C40382 C40382
C40342 C40382
C40341 M07663
M07663
M04262
K00A00957_00

20/03/2013
Tavola - Drawing
S85A00051 - Impianto idraulico dischi pre emergenza (2012)
S85A00051 - Markers - Hydr. Systeme (2012)
S85A00051 - Installation Hydraulique marqueus discques (2012)
S85A00051 - Markierehydraulik (2012)

- H35A00015 C40315 NIPLES DI CONGIUNZIONE MF 3/8 GIREVOLE NIPLES NIPLES NIPLES NIPLES
- H35A00064 C40410 "ADATTATORE ""T"" FEMMINA 3/8" ADAPTER ADAPTATEUR ADAPTER ADAPTADOR
- H70A00044 C40794 "ELETTR.VALV DI RITEGNO 2 VIE-3/8"" NC 20 L/MIN" ELETTROVALVE ELETTROVALVE ELEKTROVENTIL ELETTOVALVOLA
- E15A00011 C50525 CONNETTORE FEMMINA BG9 NERO DIN43650-A CONNECTOR CONNECTEUR VERBINDER CONECTOR
- E00A00010 C50587 CAVO OPZ.TRAMLINE MCS2500 3 VIE CABLE CABLE KABEL CABLE
- C10A02201 D08472 STAFFA VALVOLA TRAMLINE AIRSPEED sp4mm BRACKET SUPPORT BUEGEL SOPORTE
- H75A00025 M04262 "TUBO IDR OH3/8""-R1AT 1/4""X4400-OH3/8""" TUBE TUBE ROHR TUBO
- H80A00025 M07663 CILINDRO IDR.TUFFANTE 32/22/50 TRAMLINE CYLINDER CYLINDRE ZYLINDER CILÍNDRICA
- H75A00080 M09645 "TUBO IDR OH3/8""-R1AT 1/4""X3950-FD3/8" TUBE TUBE ROHR TUBO
- E00A00069 M12363 CAVO ADATT. S31082-S31147 SU LINAK CABLE CABLE KABEL CABLE
- E00A00114 M16304 "CAVO OPZ.TRAMLINE X ELETTROV DISCHI PRE-EMEREG ""RDS"""

- H75A00112 M16476 "TUBO IDR F90°3/8""-R1A 3/8""X1500-FD3/8""" TUBE TUBE ROHR TUBO

20/03/2013
Tavola - Drawing
S31130 - Ruota limitatore di profondita 3 vers.
S31130 - Wheel to limit depth coulter 3 vers.
S31130 - Roue plombeuses pour disque 3 vers.
S31130 - Radtiefe begrenzer 3 vers.
C00135
C02604
D09837
D09836
C02691
D11870 D09836
C00133
D09835
C02604
C05090
C00133
C51850
C00433
100617_03
20/03/2013
Tavola - Drawing
S31130 - Ruota limitatore di profondita 3 vers.
S31130 - Wheel to limit depth coulter 3 vers.
S31130 - Roue plombeuses pour disque 3 vers.
S31130 - Radtiefe begrenzer 3 vers.

- M80A00246 C00433 VITE TCEI PG M10x60 ZINC UNI 5931 SCREW VIS SCHRAUBE TORNILLO
- MB5A00027 C05090 COPPIGLIA A FORCELLA 3X1.5 COTTER PIN GOUPILLE SPLINT COPPIGLIA
- M00A00014 C51850 RUOTA SEMIPNEUMATICA 250X42 FARMFLEX WHEEL ROUE RAD RUEDA
- C10A02424 D09835 SUPPORTO RUOTA OTICO 3? VESIONE SUPPORT SUPPORT STUTZE APOYO
- C05A06323 D09836 STAFFA REG.SUPP.RUOTA OTICO 3?VER sp4mm BRACKET SUPPORT BUEGEL SOPORTE
- C05A06324 D09837 STAFFA RIF RUOTA OTICO 3? vers sp3mm BRACKET SUPPORT BUEGEL SOPORTE
- M15A00137 D11870 PERNO D.10X20 UTILE PIN PIVOT STIFT PIN

20/03/2013
Tavola - Drawing
Accessori ASF Table - Bild 100543DG_0_f1
S31091C - Componenti dispositivo esclusione semina idraulico
S31091C - Hydr. tilting of toolbar components
S31091C - Elements Revelage hydraulique de la barre desemis
S31091C - Hydr. aufhangung der scharshiene
C03511
C03010
D08389
C51526 C02213
C03011
C03511 C03013
C03010
D08654
M08530
(CF3064)
C05055
C05055
D08531
E08485
C00163
E08485
C03007
C02607 D08531
C00163
C03007
100543DG_00_f1

20/03/2013
Tavola - Drawing
S31091C - Componenti dispositivo esclusione semina idraulico
S31091C - Hydr. tilting of toolbar components
S31091C - Elements Revelage hydraulique de la barre desemis

- M85A00048 C02213 DADO BASSO 8 PG M27X3 UNI5589 ZINC NUT BOULONS NUT DADO
- M90A00016 C03013 RONDELLA PIANA D.31 DIN 125-A ZINC. WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA
- C05A05958 D08531 SAG. SUPP. CILINDRO ESCL. SEM. AS1 8MM SHAPED FORME VERFORMT HUECAS
- C10A02235 D08654 STAFFA ANTIROTAZIONE CIL. ESCL. AS1 BRACKET SUPPORT BUEGEL SOPORTE
- H80A00034 M08530 CILINDRO D.60 C.80 S.30 FILETT. M27X3 CYLINDER CYLINDRE ZYLINDER CILÍNDRICA

20/03/2013
Tavola - Drawing
S31091C - Dispositivo esclusione semina idraulico
S31091C - Hydr. tilting of toolbar
S31091C - Revelage hydraulique de la barre desemis
C41520 C40341
C41510 C40382
C40382
C40383 C40342 C40341
D05981 C40382
C40342
M04261 (L=4200)
C41520 C40382
C41510
C40383 C40382
C40382
C40310 C40382 M04260 (L=2200)
C40382
M04261 (L=4200)
C40341
C40382
C40341 M04260 (L=2200)
C40721
M04260 (L=2200)
C40382
C40382
M04260 (L=2200)
C40382 C40342
C40342 C40382
C40342
C40382
C40382
C40382
C03003
C40341 M04260 (L=2200)
M01658 (L=850) C00122
C40382 C02605
C40382 D08377
D06157
C40382 M04260 (L=2200)
100543DG_00_f2

20/03/2013
Tavola - Drawing
S31091C - Dispositivo esclusione semina idraulico
S31091C - Hydr. tilting of toolbar
S31091C - Revelage hydraulique de la barre desemis

- H70A00013 C40721 VALVOLA BLOCCO 3/8 VBPDE L=126 CORTA VALVE SOUPAPE VENTIL VALVULA
- H35A00115 D05981 NIPLES RIDUZIONE 1/2 3/8 CON FORO D.1,6 NIPLES NIPLES NIPLES NIPLES

20/03/2013

Concimatore: Catalogue Pieces Rechange Ersatzteilkatalog Spare Parts Catalogue

Hochgeladen von

Dokumentinformationen

Originaltitel

Copyright

Verfügbare Formate

Dieses Dokument teilen

Dokument teilen oder einbetten

Freigabeoptionen

Stufen Sie dieses Dokument als nützlich ein?

Sind diese Inhalte unangemessen?

Copyright:

Verfügbare Formate

Concimatore: Catalogue Pieces Rechange Ersatzteilkatalog Spare Parts Catalogue

Hochgeladen von

Copyright:

Verfügbare Formate

CATALOGO PARTI DI RICAMBIO

SPARE PARTS CATALOGUE

Copyright © 2009 Alpego s.p.a .®

Copyright © 2009 Alpego s.p.a .®

N° Code Old. Descrizione / Description GB FR D E

- C10A03715 SLITTA AD U COPERCHIO TRAMOGGIA INOX SKID PATTINS SLED TRINEO

- C05A05898 D08350 SQUADRA RINFORZO sp6mm RIGHT-ANGLE JUNCTION

Copyright © 2009 Alpego s.p.a .®

Copyright © 2009 Alpego s.p.a .®

N° Code Old. Descrizione / Description GB FR D E

- C00A01037 TUBO ALLUMINIO D.10X14 L=2100 TUBE TUBE ROHR TUBO

- C10A02193 D08441 RETE TRAMOGGIA 640x1144 NETWORK FILET NETZ RED

Copyright © 2009 Alpego s.p.a .®

Copyright © 2009 Alpego s.p.a .®

N° Code Old. Descrizione / Description GB FR D E

- C20A02905 E16459 TELAIO INFERIORE ASF FRAME CHASSIS RAHMEN MARCO

Copyright © 2009 Alpego s.p.a .®

Copyright © 2009 Alpego s.p.a .®

N° Code Old. Descrizione / Description GB FR D E

- E15A00095 GRUPPO PROIETTORE ANTERIORE DESTRO ASSEMBLY OVERVIEW

- E15A00096 GRUPPO PROIETTORE ANTERIORE SINISTRO ASSEMBLY OVERVIEW

Copyright © 2009 Alpego s.p.a .®

Copyright © 2009 Alpego s.p.a .®

N° Code Old. Descrizione / Description GB FR D E

Copyright © 2009 Alpego s.p.a .®

Copyright © 2009 Alpego s.p.a .®

N° Code Old. Descrizione / Description GB FR D E

- C10A03546 D16055 CHIOCCIOLA VENT. CPA35 CON FLANGE ALLUMINIO - - - -

- P05A00008 D16056 GIRANTE D.350X67 PS ZINCATA IMPELLER IMPULSEUR LAUFRAD RODETE

- C20A02849 E16096 FONDELLO VENTILATORE ALU-350 BOTTOM FOND BODEN FONDO

Copyright © 2009 Alpego s.p.a .®

Copyright © 2009 Alpego s.p.a .®

N° Code Old. Descrizione / Description GB FR D E

- MD5A00008 D02666 CAVALLOTTO QUADRO M10X70 PIN CAVALLIER STIFT CAVALLOTTI

Copyright © 2009 Alpego s.p.a .®

Copyright © 2009 Alpego s.p.a .®

N° Code Old. Descrizione / Description GB FR D E

- H35A00002 C40302 NIPLES 1/4 1/4 NIPLES NIPLES NIPLES NIPLES

- H35A00004 C40304 NIPLES 1/2 1/2 NIPLES NIPLES NIPLES NIPLES

- H35A00005 C40305 NIPLES 3/4 3/4 NIPLES NIPLES NIPLES NIPLES

- H40A00010 C40350 VITE FORATA 1/4X26 SCREW VIS SCHRAUBE TORNILLO

- H35A00041 C40381 RONDELLA RAME 1/4 D.13.5 WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA

- H35A00043 C40383 RONDELLA RAME 1/2 D.21 WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA

- H35A00045 C40385 RONDELLA RAME 3/4 D.27 WASHER RONDELLE UNTERLEGSCHEIBEARANDELLA

- H35A00090 C40446 ADATT. MD 1/4 - OGIVA 10 ADAPTER ADAPTATEUR ADAPTER ADAPTADOR

- M79A00007 C50673 BLOCCHETTOPOLIPROP. FERMA 2 TUBI D.25 - - - -

Copyright © 2009 Alpego s.p.a .®

Copyright © 2009 Alpego s.p.a .®

N° Code Old. Descrizione / Description GB FR D E

Copyright © 2009 Alpego s.p.a .®

Copyright © 2009 Alpego s.p.a .®

N° Code Old. Descrizione / Description GB FR D E

- MF0A00031 C50118X PRESSORE M8X16 A SFERA E MOLLA INOX - - - -

- M85A00107 D11629 DADO M14 OTTONE NUT BOULONS NUT DADO

- G00A00020 D12199 PALETTA INFERIORE DOSATORE PU BLADE PALETTE SCHAUFEL PALETA

- G05A00038 D12436 INGRANAGGIO Z14 DOSATORE GEAR ENGRENAGES ZAHNRAEDER ENGRANAJE

- G10A00064 D12437 INGRANAGGIO Z19 DOSATORE GEAR ENGRENAGES ZAHNRAEDER ENGRANAJE

- G10A00065 D12438 INGRANAGGIO Z28 DOSATORE GEAR ENGRENAGES ZAHNRAEDER ENGRANAJE

- H30A00018 D12439 GUARNIZIONE PALPEBRA DOSATORE PU GASKET GARNITURE DICHTUNG GUARNICION

- G00A00023 D12444 ROTORE PRINCIPALE DOSATORE ROTOR ROTOR ROTOR ROTOR

- Q15A00384 D12452 ADESIVO 0-130 DOSATORE STICKER ADHESIF AUFKLEBER ADHESIVOS

Copyright © 2009 Alpego s.p.a .®

Copyright © 2009 Alpego s.p.a .®
