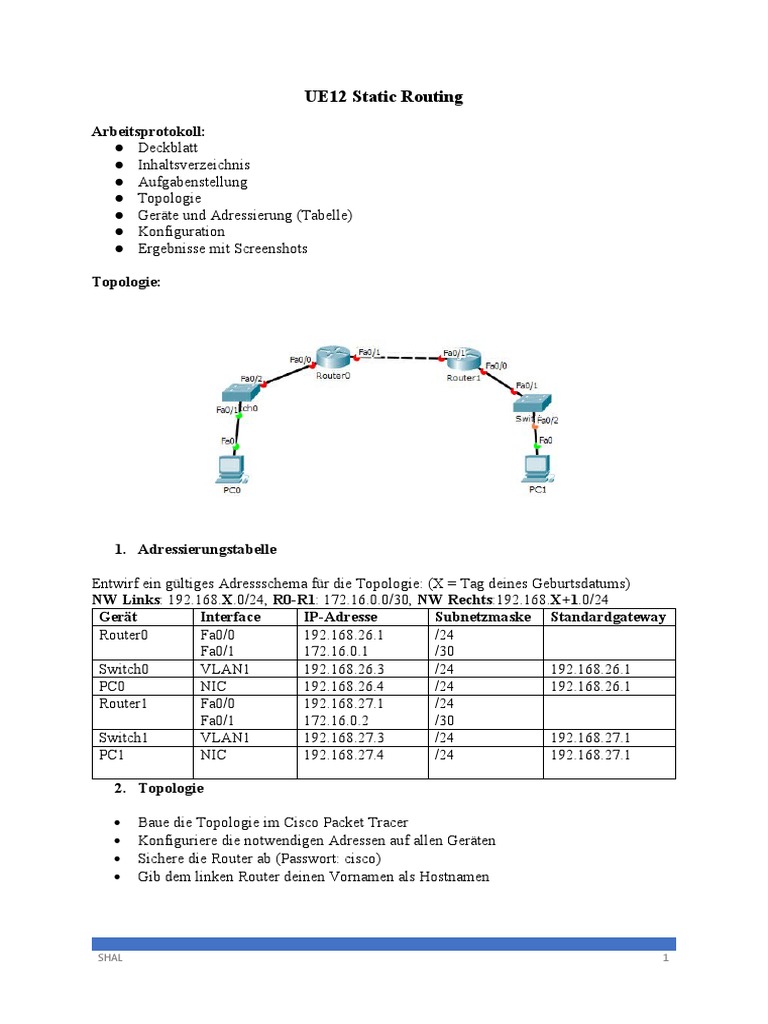

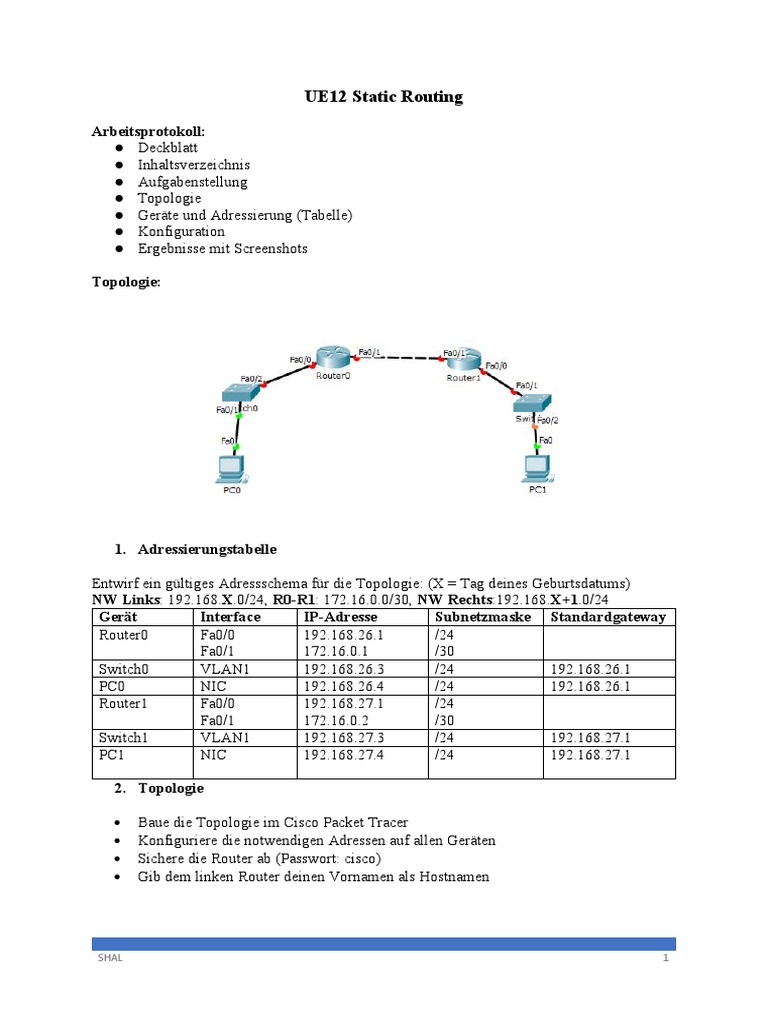

UE12 Static Routing

Arbeitsprotokoll:
● Deckblatt
● Inhaltsverzeichnis
● Aufgabenstellung
● Topologie
● Geräte und Adressierung (Tabelle)
● Konfiguration
● Ergebnisse mit Screenshots

Topologie:

1. Adressierungstabelle

Entwirf ein gültiges Adressschema für die Topologie: (X = Tag deines Geburtsdatums)
NW Links: 192.168.X.0/24, R0-R1: 172.16.0.0/30, NW Rechts:192.168.X+1.0/24
Gerät Interface IP-Adresse Subnetzmaske Standardgateway
Router0 Fa0/0 192.168.26.1 /24
Fa0/1 172.16.0.1 /30
Switch0 VLAN1 192.168.26.3 /24 192.168.26.1
PC0 NIC 192.168.26.4 /24 192.168.26.1
Router1 Fa0/0 192.168.27.1 /24
Fa0/1 172.16.0.2 /30
Switch1 VLAN1 192.168.27.3 /24 192.168.27.1
PC1 NIC 192.168.27.4 /24 192.168.27.1

2. Topologie

 Baue die Topologie im Cisco Packet Tracer

 Konfiguriere die notwendigen Adressen auf allen Geräten
 Sichere die Router ab (Passwort: cisco)
 Gib dem linken Router deinen Vornamen als Hostnamen

SHAL 1
  Gib dem rechten Router deinen Nachnamen als Hostnamen



 Setze den Bannertext: Zugriff nur für authorisierte Personen

 Screenshot der laufenden Konfiguration (Befehl: show running-config)

SHAL 2
  Sichere die Konfiguration (Befehl: copy running-config startup-config)

SHAL 3
 3. Statische Routen

Welche Routen lernt Router 0 automatisch?

172.16.0.0/16
192.168.26.0/24

Welche Routen lernt Router 1 automatisch?

172.16.0.0/16
192.168.27.0/24

Konfiguriere die noch fehlenden Routen und lass dir die Routingtabelle anzeigen
(Hinweis: show ip route auf beiden Routern eingeben und Ergebnis screenshotten)

Teste deine Konfiguration mit einem Ping von PC1 auf PC0. Screenshotte das Ergebnis

SHAL 4
Welche Vorteile hat Static Routing?
 Man kann einfacher und schneller konfigurieren.
 Belastet nicht den Routern.
 Bringt kein Datenverkehr.

SHAL 5
