IODD-PDFCreator V 2.0.0.

97
ifm-000404-20200110-IODD1.1, V1.3.63.923543
Copyright 2020, Builder: [Link], Time: [Link]

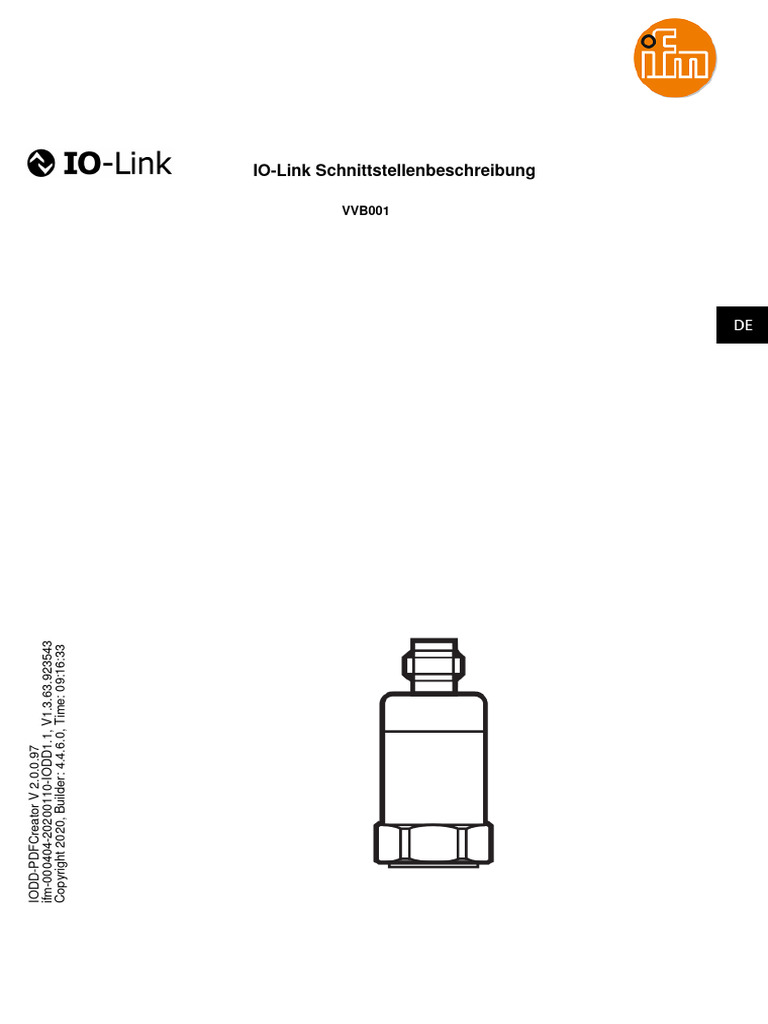

VVB001
IO-Link Schnittstellenbeschreibung
Inhaltsverzeichnis

1 Gerätevariante ................................................................................ 3

2 Kommunikation ................................................................................ 4

3 Zusammenfassung der Parameter ................................................................................ 5

4 Systemkommandos ................................................................................ 7

5 Identifikation ................................................................................ 8

6 Beobachtung ................................................................................ 9

6.1 Prozessdaten Eingang/Ausgang ................................................................................ 9

7 Parameter ................................................................................ 11

7.1 Ausgangskonfiguration ................................................................................ 11

7.2 Digitaler Ausgang 1 ................................................................................ 11

7.3 Digitaler Ausgang 2 ................................................................................ 12

7.4 Speicher ................................................................................ 14

7.5 Signal ................................................................................ 15

7.6 Fehlerkonfiguration Ausgang 1 ................................................................................ 15

7.7 Fehlerkonfiguration Ausgang 2 ................................................................................ 16

7.8 Anzeigeeinstellung ................................................................................ 16

7.9 Grundeinstellungen ................................................................................ 16

8 Diagnose ................................................................................ 18

8.1 Diagnose ................................................................................ 18

9 Ereignisse ................................................................................ 20

10 Fehlertypen ................................................................................ 21

11 Einheitenumrechnung ................................................................................ 22

2/22
1 Gerätevariante

VVB001

Vibrationsschalter IO-Link, -50...50 g

3/22
2 Kommunikation

Hersteller ID 0x0136 310 d / Bytes 1d 54d

Geräte ID 0x000404 1028 d / Bytes 0d 4d 4d

Bitrate COM2

Minimale Zykluszeit 11,6 ms

SIO Mode unterstützt Ja

Blockparametrierung Ja

Datenhaltung Ja

Unterstützte Profile BLOB, Binary Large Objects

Identification and Diagnosis
Measurement Data Channel (standard resolution)

ANMERKUNG:
Wird die Hersteller ID und Geräte ID in Ihrem SPS System angegeben, ist sichergestellt, dass
- das richtige Gerät angeschlossen ist
- die IO-Link Datenhaltung funktioniert
- der Betrieb Ihrer Anwendung weiterhin möglich ist, auch wenn das Gerät zu einem späteren Zeitpunkt
durch ein Nachfolgemodell ersetzt wird.

Für die tatsächliche Aktualisierung der Prozesswerte, sowie weitere Information bezüglich der Sensorperformance,
siehe Datenblatt

4/22
3 Zusammenfassung der Parameter

Parameter Index Subindex Typ Werkseinstellung Seite

Herstellername 16 StringT (19 Byte) ifm electronic gmbh 6
Herstellertext 17 StringT (11 Byte) [Link] 8
Produktname 18 StringT (6 Byte) VVB001 8
Produkt-ID 19 StringT (6 Byte) VVB001 8
Produkttext 20 StringT (16 Byte) Vibration sensor 8
Seriennummer 21 StringT (12 Byte) 8
Hardwareversion 22 StringT (2 Byte) 8
Firmwareversion 23 StringT (5 Byte) 8
Anwendungsspezifische M... 24 StringT (32 Byte) *** 8
Anlagenkennzeichen 25 StringT (32 Byte) *** 8
Ortskennzeichen 26 StringT (32 Byte) *** 8
Gerätestatus 36 UIntegerT (8 Bit) 0 (Gerät ist OK) 18
Ausführlicher Gerätesta... 37 OctetStringT (3 byte) [9] 0x00,0x00,0x00 18
Eingangsprozessdaten 40 RecordT (160 Bit) 10
BLOB ID 49 IntegerT (16 Bit) 0 (Idle) 17
P-n 500 UIntegerT (8 Bit) 0 (PnP) 11
SEL1 520 UIntegerT (8 Bit) 1 (v-Rms) 11
SEL2 521 UIntegerT (8 Bit) 1 (v-Rms) 11
FOU1 531 UIntegerT (8 Bit) 4 (OFF) 15
FOU2 532 UIntegerT (8 Bit) 4 (OFF) 16
Aktive Events 545 RecordT (32 Bit) 19
Parameter Einstellungsf... 546 UIntegerT (32 Bit) [10] 0 (OK) 19
uni - v-Rms 551 UIntegerT (8 Bit) 0 (m/s) 16
Hi - v-Rms 560 IntegerT (16 Bit) 14
Hi - a-Peak 562 IntegerT (16 Bit) 14
Hi - a-Rms 564 IntegerT (16 Bit) 14
Hi.T 566 IntegerT (16 Bit) 14
Lo.T 567 IntegerT (16 Bit) 14
Hi - Crest 568 IntegerT (16 Bit) 14
ou1 580 UIntegerT (8 Bit) 4 (Hnc / Hysteresefunktion, Öffner) 11
dS1 581 UIntegerT (16 Bit) 0 11
dr1 582 UIntegerT (16 Bit) 0 11
SP1 (FH1) - v-Rms 583 IntegerT (16 Bit) 45 12
rP1 (FL1) - v-Rms 584 IntegerT (16 Bit) 43 12
SP1 (FH1) - a-Peak 585 IntegerT (16 Bit) 196 12
rP1 (FL1) - a-Peak 586 IntegerT (16 Bit) 176 12
SP1 (FH1) - a-Rms 587 IntegerT (16 Bit) 98 12
rP1 (FL1) - a-Rms 588 IntegerT (16 Bit) 78 12
ou2 590 UIntegerT (8 Bit) 4 (Hnc / Hysteresefunktion, Öffner) 11
dS2 591 UIntegerT (16 Bit) 0 12
dr2 592 UIntegerT (16 Bit) 0 13
SP2 (FH2) - v-Rms 593 IntegerT (16 Bit) 71 13
rP2 (FL2) - v-Rms 594 IntegerT (16 Bit) 69 13
SP2 (FH2) - a-Peak 595 IntegerT (16 Bit) 294 13
rP2 (FL2) - a-Peak 596 IntegerT (16 Bit) 274 13

5/22
3 Zusammenfassung der Parameter

Parameter Index Subindex Typ Werkseinstellung Seite

SP2 (FH2) - a-Rms 597 IntegerT (16 Bit) 196 13
rP2 (FL2) - a-Rms 598 IntegerT (16 Bit) 176 13
uni - a-Peak, a-Rms 841 UIntegerT (8 Bit) 0 (m/s²) 16
uni.T 843 UIntegerT (8 Bit) 0 (°C) 16
Selftest_Result 4114 UIntegerT (8 Bit) 252 (NoData) 16
FILT-DC 8000 RecordT (64 Bit) 15
FCUTOFF 8000 1 IntegerT (32 Bit) 10 (10 Hz)
FTYPE 8000 2 IntegerT (32 Bit) 2 (Highpass)
FILT-A 8001 RecordT (64 Bit) 15
FCUTOFF 8001 1 IntegerT (32 Bit) 5000 (5 kHz)
FTYPE 8001 2 IntegerT (32 Bit) 0 (Bypass)
FILT-V 8002 RecordT (64 Bit) 15
FCUTOFF 8002 1 IntegerT (32 Bit) 1000 (1 kHz)
FTYPE 8002 2 IntegerT (32 Bit) 1 (Lowpass)
MDC Descr 16512 RecordT (88 Bit) 17
lowerLimit 16512 1 IntegerT (32 Bit) 0 (0)
upperLimit 16512 2 IntegerT (32 Bit) 450 (450)
unitCode 16512 3 UIntegerT (16 Bit) 1061 (m/s)
scale 16512 4 IntegerT (8 Bit) -4 (-4)

6/22
4 Systemkommandos

Systemkommando Information
- Adresse: Index 2, Subindex 0
- Datentyp: UInteger (8 Bit)
- Zugriffsrechte: Write Only

Systemkommandos Text Beschreibung

1 Upload Start Start des Block-Parameteruploads

2 Upload Ende Ende des Block-Parameteruploads

3 Download Start Start des Block-Parameterdownloads

4 Download Ende Ende des Block-Parameterdownloads

5 Speichern Abschluss der Blockparametrierung und Start der Datenhaltung

6 Abbruch Abbruch Blockparametrierung

130 Auslieferungszustand
wiederherstellen

165 Rücksetzen [Hi.T] und [Lo.T]

Speicher

166 Rücksetzen [Lo.T] Speicher

167 Rücksetzen [Hi.T] Speicher

178 Start Selbsttest

208 Rücksetzen [Hi / v-Rms]

209 Rücksetzen [Hi / a-Peak]

210 Rücksetzen [Hi / a-Rms]

211 Rücksetzen [Hi / Crest]

240 IO-Link 1.1 Systemtest

Kommando 240, Event 8DFE
kommt
241 IO-Link 1.1 Systemtest
Kommando 241, Event 8DFE
geht
242 IO-Link 1.1 Systemtest
Kommando 242, Event 8DFF
kommt
243 IO-Link 1.1 Systemtest
Kommando 243, Event 8DFF
geht

7/22
5 Identifikation

Herstellername Index 16 Subindex 0 StringT (19 Byte) ReadOnly

Werkseinstellung ifm electronic gmbh

Herstellertext Index 17 Subindex 0 StringT (11 Byte) ReadOnly

Werkseinstellung [Link]

Produktname Index 18 Subindex 0 StringT (6 Byte) ReadOnly

Werkseinstellung VVB001

Produkttext Index 20 Subindex 0 StringT (16 Byte) ReadOnly

Werkseinstellung Vibration sensor

Produkt-ID Index 19 Subindex 0 StringT (6 Byte) ReadOnly

Werkseinstellung VVB001

Seriennummer Index 21 Subindex 0 StringT (12 Byte) ReadOnly

Hardwareversion Index 22 Subindex 0 StringT (2 Byte) ReadOnly

Firmwareversion Index 23 Subindex 0 StringT (5 Byte) ReadOnly

Anwendungsspezifische Markierung Index 24 Subindex 0 StringT (32 Byte) ReadWrite

Werkseinstellung ***

Anlagenkennzeichen Index 25 Subindex 0 StringT (32 Byte) ReadWrite

Beschreibt die Gerätefunktion
Werkseinstellung ***

Ortskennzeichen Index 26 Subindex 0 StringT (32 Byte) ReadWrite

Beschreibt den Installationsort
Werkseinstellung ***

8/22
6 Beobachtung

6.1 Prozessdaten Eingang/Ausgang

Eingangsprozessdaten Subindex 0 RecordT (160 Bit)

v-Rms IntegerT (16 Bit)
Geschwindigkeit Effektivwert
Wertebereich [m/s] (0 To 495) * 0.0001
32764 (NoData)

a-Peak IntegerT (16 Bit)

Beschleunigung Spitzenwert
Wertebereich [m/s²] (0 To 4903) * 0.1
32764 (NoData)

a-Rms IntegerT (16 Bit)

Beschleunigung Effektivwert
Wertebereich [m/s²] (0 To 4903) * 0.1
32764 (NoData)

Temperatur IntegerT (16 Bit)

Aktuelle Temperatur
Wertebereich [°C] (-300 To 800) * 0.1
-32760 (UL)
32760 (OL)
-32762 ([Link])
32762 ([Link])
32764 (NoData)

Crest IntegerT (16 Bit)

Beschleunigung Crest-Faktor
Wertebereich (10 To 500) * 0.1
32764 (NoData)

Gerätestatus UIntegerT (4 Bit)

Aktueller Gerätestatus, eine Kopie des Parameters [Gerätestatus, Index 36] im Prozessdatenkanal
Wertebereich 0 (Gerät ist OK)
1 (Wartung erforderlich)
2 (Außerhalb der Spezifikation)
3 (Funktionsprüfung)
4 (Fehler)

OUT2 BooleanT
Aktueller Zustand des digitalen Signals [OUT2]
Wertebereich false (OFF)
true (On)

OUT1 BooleanT
Aktueller Zustand des digitalen Signals [OUT1]
Wertebereich false (OFF)
true (On)

9/22
6 Beobachtung

Eingangsprozessdaten Subindex 0 RecordT (160 Bit)

Die Prozessdaten sind aus Sicht des Devices dargestellt.

Bitte beachten: Siemens Steuerungen vertauschen bei byteweiser Adressierung das High- und Low-Byte.

10/22
7 Parameter

7.1 Ausgangskonfiguration

ou1 Index 580 Subindex 0 UIntegerT (8 Bit) ReadWrite

Ausgangkonfiguration [OUT 1]
Werkseinstellung 4 (Hnc / Hysteresefunktion, Öffner)
Wertebereich 3 (Hno / Hysteresefunktion, Schließer)
4 (Hnc / Hysteresefunktion, Öffner)
5 (Fno / Fensterfunktion, Schließer)
6 (Fnc / Fensterfunktion, Öffner)

ou2 Index 590 Subindex 0 UIntegerT (8 Bit) ReadWrite

Ausgangkonfiguration [OUT 2]
Werkseinstellung 4 (Hnc / Hysteresefunktion, Öffner)
Wertebereich 3 (Hno / Hysteresefunktion, Schließer)
4 (Hnc / Hysteresefunktion, Öffner)
5 (Fno / Fensterfunktion, Schließer)
6 (Fnc / Fensterfunktion, Öffner)

SEL1 Index 520 Subindex 0 UIntegerT (8 Bit) ReadWrite

Auswahl der Messgröße für die Auswertung durch [OUT 1]
Werkseinstellung 1 (v-Rms)
Wertebereich 1 (v-Rms)
2 (a-Peak)
3 (a-Rms)

SEL2 Index 521 Subindex 0 UIntegerT (8 Bit) ReadWrite

Auswahl der Messgröße für die Auswertung durch [OUT 2]
Werkseinstellung 1 (v-Rms)
Wertebereich 1 (v-Rms)
2 (a-Peak)
3 (a-Rms)

P-n Index 500 Subindex 0 UIntegerT (8 Bit) ReadWrite

Ausgangspolarität der Schaltausgänge
Werkseinstellung 0 (PnP)
Wertebereich 0 (PnP)
1 (nPn)

7.2 Digitaler Ausgang 1

dS1 Index 581 Subindex 0 UIntegerT (16 Bit) ReadWrite

Schaltverzögerung für [OUT 1]
Werkseinstellung 0
Wertebereich [s] (0 To 500) * 0.1

dr1 Index 582 Subindex 0 UIntegerT (16 Bit) ReadWrite

Rückschaltverzögerung für [OUT 1]
Werkseinstellung 0
Wertebereich [s] (0 To 500) * 0.1

11/22
7 Parameter

7.2.1 Ermüdung (v-Rms)

SP1 (FH1) - v-Rms Index 583 Subindex 0 IntegerT (16 Bit) ReadWrite
Schaltpunkt 1 / v-Rms, SP1 muss größer als rP1 sein. Mindestabstand SP1...rP1 = 0.0002 m/s. Weitere Informationen, siehe
Bedienungsanleitung
Werkseinstellung 45
Wertebereich [m/s] (2 To 450) * 0.0001

rP1 (FL1) - v-Rms Index 584 Subindex 0 IntegerT (16 Bit) ReadWrite
Rückschaltpunkt 1 / v-Rms. rP1 muss kleiner als SP1 sein. Mindestabstand SP1...rP1 ===> siehe SP1
Werkseinstellung 43
Wertebereich [m/s] (0 To 448) * 0.0001

7.2.2 Stoß (a-Peak)

SP1 (FH1) - a-Peak Index 585 Subindex 0 IntegerT (16 Bit) ReadWrite
Schaltpunkt 1 / a-Peak, SP1 muss größer als rP1 sein. Mindestabstand SP1...rP1 = 2.0 m/s². Weitere Informationen, siehe
Bedienungsanleitung
Werkseinstellung 196
Wertebereich [m/s²] (20 To 4903) * 0.1

rP1 (FL1) - a-Peak Index 586 Subindex 0 IntegerT (16 Bit) ReadWrite
Rückschaltpunkt 1 / a-Peak. rP1 muss kleiner als SP1 sein. Mindestabstand SP1...rP1 ===> siehe SP1
Werkseinstellung 176
Wertebereich [m/s²] (0 To 4883) * 0.1

7.2.3 Reibung (a-Rms)

SP1 (FH1) - a-Rms Index 587 Subindex 0 IntegerT (16 Bit) ReadWrite
Schaltpunkt 1 / a-Rms, SP1 muss größer als rP1 sein. Mindestabstand SP1...rP1 = 2.0 m/s². Weitere Informationen, siehe
Bedienungsanleitung
Werkseinstellung 98
Wertebereich [m/s²] (20 To 4903) * 0.1

rP1 (FL1) - a-Rms Index 588 Subindex 0 IntegerT (16 Bit) ReadWrite
Rückschaltpunkt 1 / a-Rms. rP1 muss kleiner als SP1 sein. Mindestabstand SP1...rP1 ===> siehe SP1
Werkseinstellung 78
Wertebereich [m/s²] (0 To 4883) * 0.1

7.3 Digitaler Ausgang 2

dS2 Index 591 Subindex 0 UIntegerT (16 Bit) ReadWrite

Schaltverzögerung für [OUT 2]
Werkseinstellung 0
Wertebereich [s] (0 To 500) * 0.1

12/22
7 Parameter

dr2 Index 592 Subindex 0 UIntegerT (16 Bit) ReadWrite

Rückschaltverzögerung für [OUT 2]
Werkseinstellung 0
Wertebereich [s] (0 To 500) * 0.1

7.3.1 Ermüdung (v-Rms)

SP2 (FH2) - v-Rms Index 593 Subindex 0 IntegerT (16 Bit) ReadWrite
Schaltpunkt 2 / v-Rms, SP2 muss größer als rP2 sein. Mindestabstand SP2...rP2 = 0.0002 m/s. Weitere Informationen, siehe
Bedienungsanleitung
Werkseinstellung 71
Wertebereich [m/s] (2 To 450) * 0.0001

rP2 (FL2) - v-Rms Index 594 Subindex 0 IntegerT (16 Bit) ReadWrite
Rückschaltpunkt 2 / v-Rms. rP2 muss kleiner als SP2 sein. Mindestabstand SP2...rP2 ===> siehe SP2
Werkseinstellung 69
Wertebereich [m/s] (0 To 448) * 0.0001

7.3.2 Stoß (a-Peak)

SP2 (FH2) - a-Peak Index 595 Subindex 0 IntegerT (16 Bit) ReadWrite
Schaltpunkt 2 / a-Peak, SP2 muss größer als rP2 sein. Mindestabstand SP2...rP2 = 2.0 m/s². Weitere Informationen, siehe
Bedienungsanleitung
Werkseinstellung 294
Wertebereich [m/s²] (20 To 4903) * 0.1

rP2 (FL2) - a-Peak Index 596 Subindex 0 IntegerT (16 Bit) ReadWrite
Rückschaltpunkt 2 / a-Peak. rP2 muss kleiner als SP2 sein. Mindestabstand SP2...rP2 ===> siehe SP2
Werkseinstellung 274
Wertebereich [m/s²] (0 To 4883) * 0.1

7.3.3 Reibung (a-Rms)

SP2 (FH2) - a-Rms Index 597 Subindex 0 IntegerT (16 Bit) ReadWrite
Schaltpunkt 2 / a-Rms, SP2 muss größer als rP2 sein. Mindestabstand SP2...rP2 = 2.0 m/s². Weitere Informationen, siehe
Bedienungsanleitung
Werkseinstellung 196
Wertebereich [m/s²] (20 To 4903) * 0.1

rP2 (FL2) - a-Rms Index 598 Subindex 0 IntegerT (16 Bit) ReadWrite
Rückschaltpunkt 2 / a-Rms. rP2 muss kleiner als SP2 sein. Mindestabstand SP2...rP2 ===> siehe SP2
Werkseinstellung 176
Wertebereich [m/s²] (0 To 4883) * 0.1

13/22
7 Parameter

7.4 Speicher

7.4.1 Temperatur

Lo.T Index 567 Subindex 0 IntegerT (16 Bit) ReadOnly

Minimalwertspeicher für Temperatur
Wertebereich [°C] (-300 To 800) * 0.1
-32760 (UL)
32760 (OL)
-32762 ([Link])
32762 ([Link])
32764 (NoData)

Hi.T Index 566 Subindex 0 IntegerT (16 Bit) ReadOnly

Maximalwertspeicher für Temperatur
Wertebereich [°C] (-300 To 800) * 0.1
-32760 (UL)
32760 (OL)
-32762 ([Link])
32762 ([Link])
32764 (NoData)

7.4.2 Ermüdung (v-Rms)

Hi - v-Rms Index 560 Subindex 0 IntegerT (16 Bit) ReadOnly

Maximalwertspeicher / v-Rms
Wertebereich [m/s] (0 To 495) * 0.0001

7.4.3 Stoß (a-Peak)

Hi - a-Peak Index 562 Subindex 0 IntegerT (16 Bit) ReadOnly

Maximalwertspeicher / a-Peak
Wertebereich [m/s²] (0 To 4903) * 0.1

7.4.4 Reibung (a-Rms)

Hi - a-Rms Index 564 Subindex 0 IntegerT (16 Bit) ReadOnly

Maximalwertspeicher / a-Rms
Wertebereich [m/s²] (0 To 4903) * 0.1

7.4.5 Crest

Hi - Crest Index 568 Subindex 0 IntegerT (16 Bit) ReadOnly

Maximalwertspeicher / Crest
Wertebereich (10 To 500) * 0.1

14/22
7 Parameter

7.5 Signal

FILT-DC Index 8000 Subindex 0 RecordT (64 Bit) ReadWrite

Konfiguration des DC-Blocker-Filters
FCUTOFF Subindex 1 IntegerT (32 Bit)
Eckfrequenz
Werkseinstellung 10 (10 Hz)
Wertebereich 2 (2 Hz)
10 (10 Hz)

FTYPE Subindex 2 IntegerT (32 Bit)

Art des Filters
Werkseinstellung 2 (Highpass)
Wertebereich 2 (Highpass)

FILT-A Index 8001 Subindex 0 RecordT (64 Bit) ReadWrite

Konfiguration des Filters für Beschleunigungsmessung
FCUTOFF Subindex 1 IntegerT (32 Bit)
Eckfrequenz
Werkseinstellung 5000 (5 kHz)
Wertebereich 1000 (1 kHz)
3000 (3 kHz)
5000 (5 kHz)

FTYPE Subindex 2 IntegerT (32 Bit)

Art des Filters
Werkseinstellung 0 (Bypass)
Wertebereich 0 (Bypass)
1 (Lowpass)
2 (Highpass)

FILT-V Index 8002 Subindex 0 RecordT (64 Bit) ReadWrite

Konfiguration des Filters für Geschwindigkeitsmessung
FCUTOFF Subindex 1 IntegerT (32 Bit)
Eckfrequenz
Werkseinstellung 1000 (1 kHz)
Wertebereich 1000 (1 kHz)

FTYPE Subindex 2 IntegerT (32 Bit)

Art des Filters
Werkseinstellung 1 (Lowpass)
Wertebereich 1 (Lowpass)

7.6 Fehlerkonfiguration Ausgang 1

FOU1 Index 531 Subindex 0 UIntegerT (8 Bit) ReadWrite

Verhalten von [OUT 1] im Fehlerfall
Werkseinstellung 4 (OFF)
Wertebereich 1 (OU)
2 (On)
4 (OFF)

15/22
7 Parameter

7.7 Fehlerkonfiguration Ausgang 2

FOU2 Index 532 Subindex 0 UIntegerT (8 Bit) ReadWrite

Verhalten von [OUT 2] im Fehlerfall
Werkseinstellung 4 (OFF)
Wertebereich 1 (OU)
2 (On)
4 (OFF)

7.8 Anzeigeeinstellung

uni - v-Rms Index 551 Subindex 0 UIntegerT (8 Bit) ReadWrite

Auswahl der physikalischen Sensoreinheit / v-Rms
Werkseinstellung 0 (m/s)
Wertebereich 0 (m/s)
1 (mm/s)
2 (in/s)

uni - a-Peak, a-Rms Index 841 Subindex 0 UIntegerT (8 Bit) ReadWrite

Auswahl der physikalischen Sensoreinheit / a-Peak, a-Rms
Werkseinstellung 0 (m/s²)
Wertebereich 0 (m/s²)
1 (g0)
2 (mg0)

uni.T Index 843 Subindex 0 UIntegerT (8 Bit) ReadWrite

Auswahl der Temperatureinheit
Werkseinstellung 0 (°C)
Wertebereich 0 (°C)
1 (°F)

7.9 Grundeinstellungen

Selftest_Result Index 4114 Subindex 0 UIntegerT (8 Bit) ReadOnly

Ergebnis des letzten Selbsttests
Werkseinstellung 252 (NoData)
Wertebereich 0 (All_Fail / Alle Achsen defekt)
7 (All_OK / Alle Achsen OK)
252 (NoData)

MDC Descr Index 16512 Subindex 0 RecordT (88 Bit) ReadOnly

Beschreibung des Messdatenkanals
lowerLimit Subindex 1 IntegerT (32 Bit)
Minimalwert des Messbereichs
Werkseinstellung 0 (0)
Wertebereich 0 (0)

upperLimit Subindex 2 IntegerT (32 Bit)

Maximalwert des Messbereichs
Werkseinstellung 450 (450)
Wertebereich 450 (450)

16/22
7 Parameter

MDC Descr Index 16512 Subindex 0 RecordT (88 Bit) ReadOnly

unitCode Subindex 3 UIntegerT (16 Bit)
Unit code der Messdaten
Werkseinstellung 1061 (m/s)
Wertebereich 1061 (m/s)

scale Subindex 4 IntegerT (8 Bit)

Exponent zur Basis 10
Werkseinstellung -4 (-4)
Wertebereich -4 (-4)

BLOB ID Index 49 Subindex 0 IntegerT (16 Bit) ReadOnly

ID des BLOB, der gerade versendet wird
Werkseinstellung 0 (Idle)
Wertebereich 0 (Idle)
-4096 (Rohdaten auslesen)

17/22
8 Diagnose

8.1 Diagnose

Gerätestatus Index 36 Subindex 0 UIntegerT (8 Bit) ReadOnly

Werkseinstellung 0 (Gerät ist OK)
Wertebereich 0 (Gerät ist OK)
1 (Wartung erforderlich)
2 (Außerhalb der Spezifikation)
3 (Funktionsprüfung)
4 (Fehler)
(5 To 255) (Reserviert)

Ausführlicher Gerätestatus Index 37 Subindex 0 OctetStringT (3 byte) [9] ReadOnly

Werkseinstellung 0x00,0x00,0x00

Aktive Events Index 545 Subindex 0 RecordT (32 Bit) ReadOnly

Bitmaske für aktuell anstehende Events
Bit_31 bitOffset 31 BooleanT
Test Event 2. Gerätestatus = 1 (Wartung erforderlich)
Werkseinstellung 0 (noEv)
Wertebereich 0 (noEv)
1 (0x8DFF)

Bit_30 bitOffset 30 BooleanT

Test Event 1. Gerätestatus = 1 (Wartung erforderlich)
Werkseinstellung 0 (noEv)
Wertebereich 0 (noEv)
1 (0x8DFE)

Bit_18 bitOffset 18 BooleanT

Selbsttest aktiv. Gerätestatus = 2 (Außerhalb der Spezifikation)
Werkseinstellung 0 (noEv)
Wertebereich 0 (noEv)
1 (0x8CDD)

Bit_17 bitOffset 17 BooleanT

Messbereichsüberschreitung
Werkseinstellung 0 (noEv)
Wertebereich 0 (noEv)
1 (0x8C20)

Bit_9 bitOffset 9 BooleanT

Prozesswert unterhalb des gültigen Bereichs
Werkseinstellung 0 (noEv)
Wertebereich 0 (noEv)
1 (0x8C30)

Bit_8 bitOffset 8 BooleanT

Prozesswert oberhalb des gültigen Bereichs
Werkseinstellung 0 (noEv)
Wertebereich 0 (noEv)
1 (0x8C10)

Bit_2 bitOffset 2 BooleanT

Kurzschluss
Werkseinstellung 0 (noEv)
Wertebereich 0 (noEv)
1 (0x7710)

18/22
8 Diagnose

Aktive Events Index 545 Subindex 0 RecordT (32 Bit) ReadOnly

Bit_1 bitOffset 1 BooleanT
Parameterfehler
Werkseinstellung 0 (noEv)
Wertebereich 0 (noEv)
1 (0x6320)

Bit_0 bitOffset 0 BooleanT

Hardwarefehler im Gerät
Werkseinstellung 0 (noEv)
Wertebereich 0 (noEv)
1 (0x5000)

Parameter Einstellungsfehler Index 546 Subindex 0 UIntegerT (32 Bit) [10] ReadOnly
Zeigt den zum Downloadzeitpunkt fehlerhaft eingestellten Parameter an
Werkseinstellung 0 (OK)
Wertebereich 0 (OK)
786432 (Gerätezugriffssperren, Index = 12)
524353536 (FILT-A, Index = 8001)
524353537 (FILT-A, Index = 8001, Subindex = 1)
524353538 (FILT-A, Index = 8001, Subindex = 2)
524288000 (FILT-DC, Index = 8000)
524288001 (FILT-DC, Index = 8000, Subindex = 1)
524288002 (FILT-DC, Index = 8000, Subindex = 2)
524419072 (FILT-V, Index = 8002)
524419073 (FILT-V, Index = 8002, Subindex = 1)
524419074 (FILT-V, Index = 8002, Subindex = 2)
34799616 (FOU1, Index = 531)
34865152 (FOU2, Index = 532)
32768000 (P-n, Index = 500)
34078720 (SEL1, Index = 520)
34144256 (SEL2, Index = 521)
38207488 (SP1 (FH1) - v-Rms, Index = 583)
38338560 (SP1 (FH1) - a-Peak, Index = 585)
38469632 (SP1 (FH1) - a-Rms, Index = 587)
38862848 (SP2 (FH2) - v-Rms, Index = 593)
38993920 (SP2 (FH2) - a-Peak, Index = 595)
39124992 (SP2 (FH2) - a-Rms, Index = 597)
38076416 (dS1, Index = 581)
38731776 (dS2, Index = 591)
38141952 (dr1, Index = 582)
38797312 (dr2, Index = 592)
38010880 (ou1, Index = 580)
38666240 (ou2, Index = 590)
38273024 (rP1 (FL1) - v-Rms, Index = 584)
38404096 (rP1 (FL1) - a-Peak, Index = 586)
38535168 (rP1 (FL1) - a-Rms, Index = 588)
38928384 (rP2 (FL2) - v-Rms, Index = 594)
39059456 (rP2 (FL2) - a-Peak, Index = 596)
39190528 (rP2 (FL2) - a-Rms, Index = 598)
55246848 (uni.T, Index = 843)
36110336 (uni - v-Rms, Index = 551)
55115776 (uni - a-Peak, a-Rms, Index = 841)

19/22
9 Ereignisse

Code Gerätestatus PQ* Class Name Beschreibung

0x5000 4 (Fehler) invalid Error Hardwarefehler im Gerät Tauschen Sie das Gerät aus
20480d

0x6320 3 (Funktionsprüfung) invalid Error Parameterfehler Überprüfen Sie das Datenblatt und die
25376d Werte

0x7710 3 (Funktionsprüfung) valid Error Kurzschluss Überprüfen Sie die Installation

30480d

0x8C10 2 (Außerhalb der valid Warning Prozesswert oberhalb des gültigen Prozesswert unsicher
35856d Spezifikation) Bereichs

0x8C20 3 (Funktionsprüfung) valid Error Messbereichsüberschreitung Überprüfen Sie Ihre Applikation

35872d

0x8C30 2 (Außerhalb der valid Warning Prozesswert unterhalb des gültigen Prozesswert unsicher
35888d Spezifikation) Bereichs

0x8CDD 2 (Außerhalb der valid Warning Selbsttest aktiv. Gerätestatus = 2 Gerät im Selbsttestbetrieb. Bite warten, bis
36061d Spezifikation) (Außerhalb der Spezifikation) der Selbsttest beendet ist

0x8DFE 1 (Wartung valid Warning Test Event 1. Gerätestatus = 1 Event kommt bei Setzen von Index 2 auf
36350d erforderlich) (Wartung erforderlich) den Wert 240, Event geht bei Setzen von
Index 2 auf den Wert 241
0x8DFF 1 (Wartung valid Warning Test Event 2. Gerätestatus = 1 Event kommt bei Setzen von Index 2 auf
36351d erforderlich) (Wartung erforderlich) den Wert 242, Event geht bei Setzen von
Index 2 auf den Wert 243

Ereignisse werden vom Gerät gemeldet, um unreguläre Gerätezustände zu signalisieren

PQ* = Prozessdaten-Qualität

20/22
10 Fehlertypen

Code Name Beschreibung

0x8000 Anwendungsfehler im Gerät - keine Zugriff wurde vom Gerät verweigert. Es steht keine Detailinformation zur Verfügung
32768d Details

0x8011 Index nicht vorhanden Zugriff auf einen nicht existierenden Index
32785d

0x8012 Subindex nicht vorhanden Zugriff auf einen nicht existierenden Subindex
32786d

0x8020 Service zur Zeit nicht verfügbar Auf den Parameter kann gerade nicht zugegriffen werden. Das Gerät erlaubt dies im
32800d aktuellen Zustand nicht

0x8021 Service zur Zeit nicht verfügbar - Auf den Parameter kann gerade nicht zugegriffen werden, da sich das Gerät zur Zeit
32801d lokaler Betriebsmodus in einem lokalen Betriebsmodus befindet

0x8022 Service zur Zeit nicht verfügbar - Auf den Parameter kann gerade nicht zugegriffen werden, da sich das Gerät zur Zeit
32802d Geräte Betriebsmodus in einem Remote Betriebsmodus befindet

0x8023 Zugriff verweigert Schreibzugriff auf einen schreibgeschützten Parameter

32803d

0x8030 Parameterwert außerhalb des gültigen Geschriebener Parameterwert liegt außerhalb des zulässigen Wertebereichs
32816d Bereichs

0x8033 Parameterlänge zu groß Geschriebene Parameterlänge ist größer als erlaubt

32819d

0x8034 Parameterlänge zu klein Geschriebene Parameterlänge ist kleiner als erlaubt

32820d

0x8035 Funktion nicht verfügbar Geschriebenes Kommando wird vom Gerät nicht unterstützt
32821d

0x8036 Funktion zur Zeit nicht verfügbar Geschriebenes Kommando wird vom Gerät im aktuellen Zustand nicht unterstützt
32822d

0x8040 Ungültiger Parametersatz Geschriebener Einzelparameterwert kollidiert mit den anderen

32832d Parametereinstellungen

0x8041 Inkonsistenter Parametersatz Am Ende des Blockparametertransfers wurden Inkonsistenzen erkannt. Der
32833d Geräteplausibilitätscheck schlug fehl

0x8082 Applikation nicht bereit Zugriff wurde verweigert, da das Gerät zur Zeit nicht bereit ist
32898d

Fehlertypen werden für die ISDU Antwort benützt. Werte ungleich '0' zeigen den Grund einer fehlgeschlagenen
ISDU- Lese- oder Schreiboperation an.

21/22
11 Einheitenumrechnung

Diese Liste stellt Umrechnungsformeln zur Verfügung, um die von IO-Link übertragenen Rohdaten in
physikalische Einheiten umzurechenen

Wert in [m/s²] = Übertragener Wert * 0.1

Wert in [mg] = Übertragener Wert * 10.1971621297793
Wert in [g] = Übertragener Wert * 0.0101971621297793
Wert in [m/s] = Übertragener Wert * 0.0001
Wert in [in/s] = Übertragener Wert * 0.0039370079
Wert in [mm/s] = Übertragener Wert * 0.1
Wert in [°C] = Übertragener Wert * 0.1
Wert in [°F] = Übertragener Wert * 0.18 + 32

22/22
