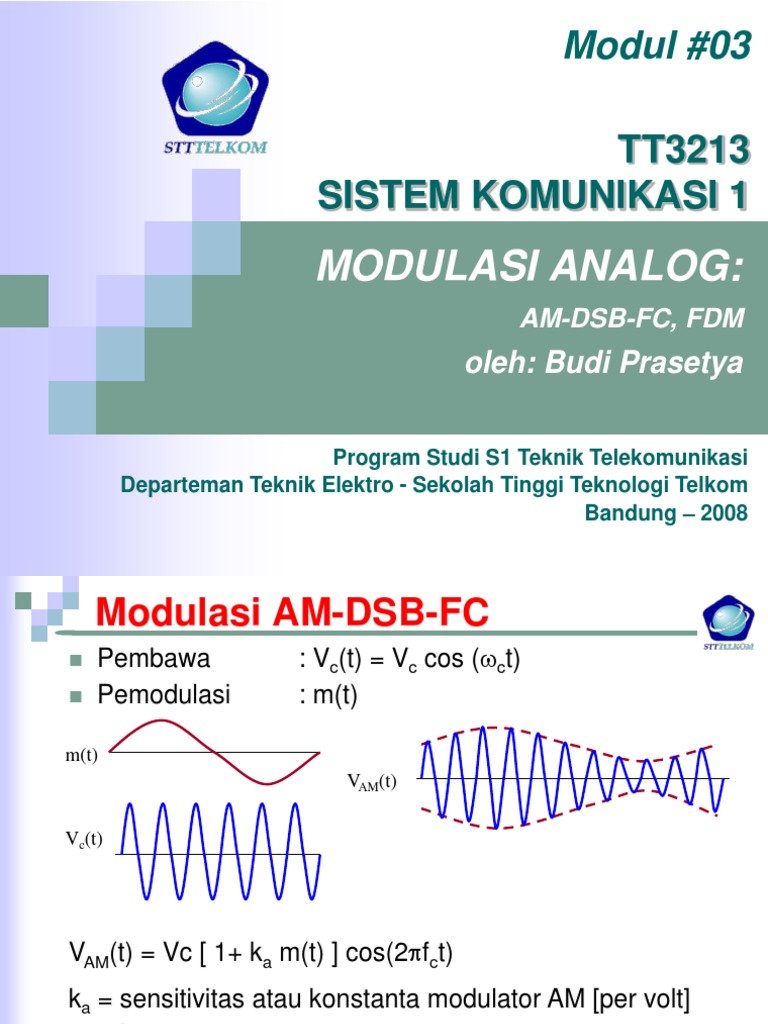

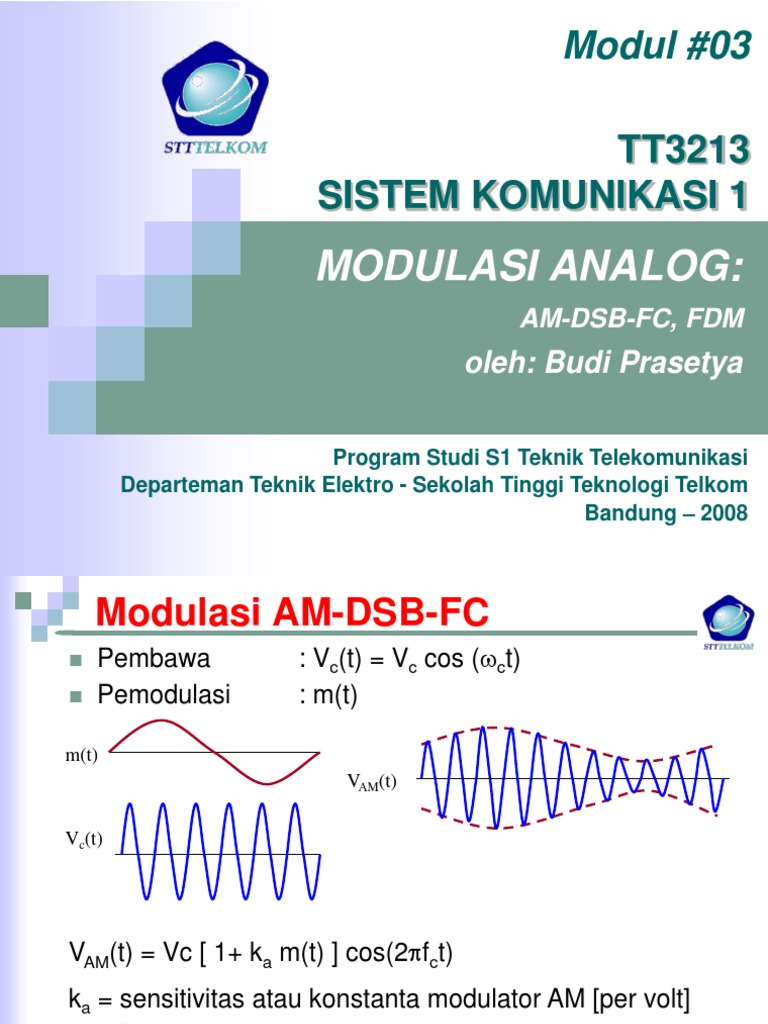

Modul #03

TT3213
SISTEM KOMUNIKASI 1
MODULASI ANALOG:
AM-DSB-FC, FDM
oleh: Budi Prasetya

Program Studi S1 Teknik Telekomunikasi

Departeman Teknik Elektro - Sekolah Tinggi Teknologi Telkom
Bandung – 2008
 Modulasi AM-DSB-FC
 Pembawa : Vc(t) = Vc cos (ct)
 Pemodulasi : m(t)

m(t)
VAM(t)

Vc(t)

VAM(t) = Vc [ 1+ ka m(t) ] cos(2fct)

ka = sensitivitas atau konstanta modulator AM [per volt]

A(t) = Vc | 1+ ka m(t) | = envelope sinyal AM
| 1+ ka m(t) |  1 →tidak terjadi ‘over modulasi’
Modul 04 - Siskom I - AM-DSB-FC & FDM 2
 AM DSB-FC, pemodulasi sinusoidal tunggal

m(t) = Vm cos 2fmt

VAM(t) = Vc [1+ ka Vm cos 2fmt] cos 2fct
= Vc [1+ µ cos (2fmt)] cos (2fct) , µ = indeks modulasi

SAM(t)

Vc µ = Amax – Amin
Amax
t Amin
Amax + Amin
-Vc

µ=0

Modul 04 - Siskom I - AM-DSB-FC & FDM 3

 Spektrum AM DSB-FC, pemodulasi sinusoidal tunggal

SAM(t) = Vc [ 1+µ cos (2fmt)] cos (2fct) , µ = indeks modulasi

SAM(t) = Vc cos (2fct) + µ/2 Vc cos 2(fc+fm)t + µ/2 Vc cos 2(fc-fm)t

Spektrum amplitudo sinyal AM
Vc
µ/2 Vc µ/2 Vc

f
fc-fm fc fc+fm

Perbandingan daya komponen carrier, komponen Upper sideband dan

komponen Lower sideband
PLSB : Pc : PUSB
 .VC 2 : VC
2
:  .VC 2
8 2 8

μ2 : 1 : μ2
4 4
Modul 04 - Siskom I - AM-DSB-FC & FDM 4
 Contoh soal :

Tanpa pemodulasi, satu pemancar AM siaran

menghasilkan 10 kwatt. Hitung nilai indeks modulasi
apabila sinyal pemodulasinya sinusoidal dan daya yang
terukur di keluarannya menjadi 14 kWatt

PLSB = PUSB = (14 – 10)/2 kW = (4/2) kW = 2 kW

PLSB=PUSB = µ²/4 = 2/10 (ternormalisasi terhadap Pc)

µ = 0,8

Modul 04 - Siskom I - AM-DSB-FC & FDM 5

 Spektrum AM DSB FC dengan informasi sinyal
sembarang m(t)  M(f)
 Spektrum m(t)  M(f)
PITA DUA SISI

-fm 0 fm

 Gambar Spektrum Sinyal DSB-FC

S DSB FC ( f )

USB LSB LSB USB

( fc  fm)  fc ( fc  fm) 0 fc  fm fc fc  fm

Modul 04 - Siskom I - AM-DSB-FC & FDM 6

 Demodulasi Sinyal AM-DSB-FC
 Dilakukan dengan mendeteksi selubung (envelope)
sinyal termodulasinya
 Alat yang digunakan disebut Detektor Selubung
(Envelope Detector)

Modul 04 - Siskom I - AM-DSB-FC & FDM 7

 Detektor selubung

SAM(t)

SAM(t) C RL Vo

Syarat : 1/fc << RLC << 1/W , W = Band Width dari m(t) = fm

Karena tdk memerlukan lokal osilator di penerima  non koherent detektor

Modul 04 - Siskom I - AM-DSB-FC & FDM 8

 Frequency Division Multiplexing (FDM)

 FDM yaitu proses multiplexing sejumlah sinyal yang dibawa secara

simultan dimana tiap sinyal dimodulasikan ke frekuensi carier yang
berlainan, yang kemudian dibawa menuju media yang sama dengan
cara mengalokasikan band frekuensi yang berlainan ke masing-masing
sinyal.

SSB-USB

SSB-USB

SSB-USB

Modul 04 - Siskom I - AM-DSB-FC & FDM 9

 Latihan soal:
1. Sinyal berikut merupakan sinyal keluaran peguat (penguatan tegangan 10)
modulator AM-DSB-FC
Vam-dsb-fc(t) volt 1 µs
75

25

t
-25

-75
1 millisecond

a) Hitung indeks modulasi (m) dan amplituda sinyal pembawa (Vp) !

b) Hitung frekuensi sinyal pemodulasi (fm) dan sinyal pembawa (fp) sinyal AM
tersebut !
c) Hitung daya rata-rata sinyal AM tersebut dan perbandingan PC : PUSB : P LSB!
d) Gambarkan spektrum daya satu sisi ( spektrum frekuensi dilengkapi levelnya )
e) Tentukan persamaan gelombang sinyal AM tersebut [VAM-DSB-FC(t)] pada
masukan penguat (keluaran modulator) !

Modul 04 - Siskom I - AM-DSB-FC & FDM 10

 Latihan soal:
2. Sebanyak n buah user dengan masing-masing mempunyai Bandwidth 4 kHz
dimasukkan ke suatu FDM (Frequency Division Multiplexing) dengan blok
diagram seperti di bawah ini: ( satuan frekuensi dlm kHz)
USB
User 1 X kanal
filter

Cos2(100)t


USB
User 2 X Demultiplexing
filter

Cos2(104)t

USB
User n X filter

Cos2(100+(n-1)4)t

a. Tentukan spektral di kanal !

b. Gambarkan blok diagram Demultiplexing dan jelaskan cara kerjanya!
c. Jika n = 10, tentukan Bandwidth transmisinya!
Modul 04 - Siskom I - AM-DSB-FC & FDM 11
