USTHB/FEI/3ELNA Elektronische
Funktionen

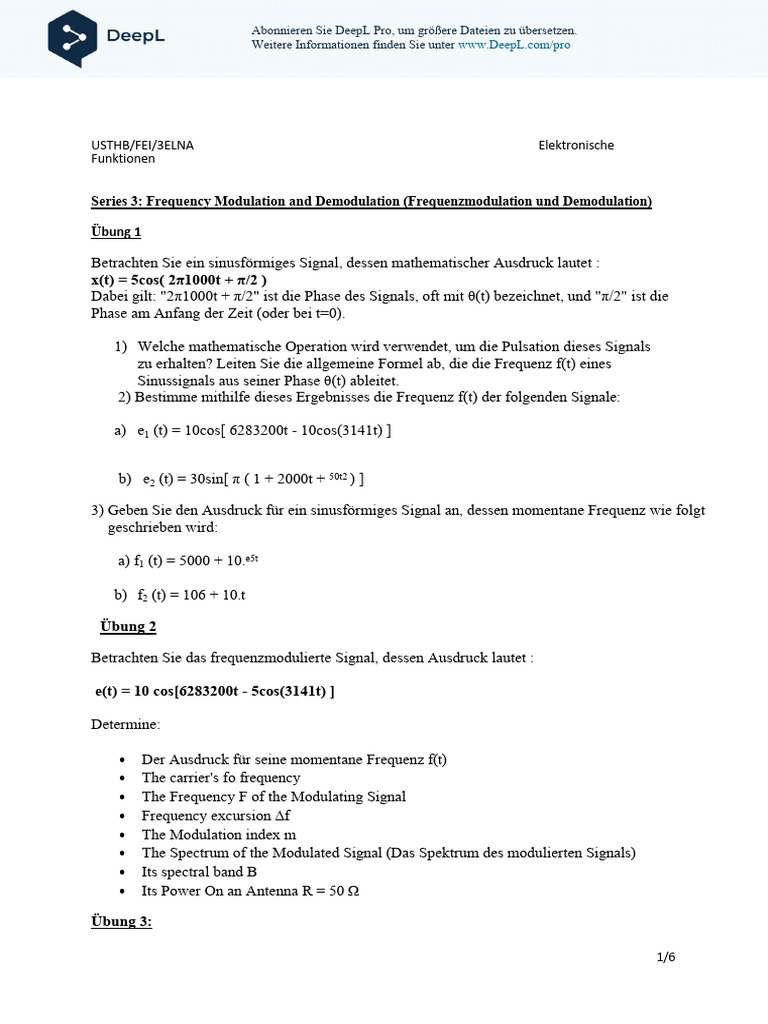

Series 3: Frequency Modulation and Demodulation (Frequenzmodulation und Demodulation)

Übung 1

Betrachten Sie ein sinusförmiges Signal, dessen mathematischer Ausdruck lautet :

x(t) = 5cos( 2π1000t + π/2 )
Dabei gilt: "2π1000t + π/2" ist die Phase des Signals, oft mit θ(t) bezeichnet, und "π/2" ist die
Phase am Anfang der Zeit (oder bei t=0).

1) Welche mathematische Operation wird verwendet, um die Pulsation dieses Signals

zu erhalten? Leiten Sie die allgemeine Formel ab, die die Frequenz f(t) eines
Sinussignals aus seiner Phase θ(t) ableitet.
2) Bestimme mithilfe dieses Ergebnisses die Frequenz f(t) der folgenden Signale:

a) e1 (t) = 10cos[ 6283200t - 10cos(3141t) ]

b) e2 (t) = 30sin[ π ( 1 + 2000t + 50t2 ) ]

3) Geben Sie den Ausdruck für ein sinusförmiges Signal an, dessen momentane Frequenz wie folgt
geschrieben wird:

a) f1 (t) = 5000 + 10.e5t

b) f2 (t) = 106 + 10.t

Übung 2

Betrachten Sie das frequenzmodulierte Signal, dessen Ausdruck lautet :

e(t) = 10 cos[6283200t - 5cos(3141t) ]

Determine:

• Der Ausdruck für seine momentane Frequenz f(t)

• The carrier's fo frequency
• The Frequency F of the Modulating Signal
• Frequency excursion Δf
• The Modulation index m
• The Spectrum of the Modulated Signal (Das Spektrum des modulierten Signals)
• Its spectral band B
• Its Power On an Antenna R = 50 Ω

Übung 3:

1/6
Um ein frequenzmoduliertes Signal zu erzeugen, verwenden wir einen VCO mit folgender Eigenschaft:

2/6
USTHB/FEI/3ELNA Elektronische
Funktionen

Das Signal x(t) = 5 + 0.5cos(2πFt) mit F = 10 kHz wird an den Eingang dieses VCOs angelegt.
1) Berechnen Sie die Mittenfrequenz fo des Ausgangssignals und seinen Frequenzhub Δf.
2) Leiten Sie den Modulationsindex m ab.
3) Da der VCO eine Spannung mit der Amplitude 5V ausgibt, plotten Sie das
Spektrum des vom VCO erzeugten Signals y(t) und leiten Sie die von diesem Signal
belegte Bandbreite B ab.
4) Dieses Signal wird an die Antenne mit dem Widerstand R = 50Ω gesendet,
nachdem es einen Verstärker mit dem Gewinn G = 40 dB durchlaufen hat.
Berechnen Sie die gesamte übertragene Leistung P.

Übung 4
Die Frequenz eines Oszillators wird durch die Resonanzfrequenz einer getönten Schaltung bestimmt:

3/6
USTHB/FEI/3ELNA Elektronische
Funktionen

Bei der Betriebsfrequenz wird davon ausgegangen, dass L eine sehr hohe Impedanz und C' eine sehr

niedrige Impedanz hat. Die Kapazität C der Varaktordiode ist mit ihrer Rückwärtsspannung verbunden

durch

1) Zeichnen Sie das Äquivalenzschaltbild bei der Betriebsfrequenz und leiten Sie
den Ausdruck für die Schwingungsfrequenz f als Funktion von L0 , C0 und C ab.
2) Da C = 50 pF, wenn u(t) = 10 V, berechnen Sie die Frequenz f0 des Signals, das
vom Oszillator erzeugt wird, wenn die Steuerspannung u(t) = 10 V ist.
3) Wenn die Spannung u(t) die Überlagerung einer Gleichstromkomponente und eines
LF-Signals ist: u(t) = 10 + 1cos(2π1000t), berechne den Maximalwert fmax und
den Minimalwert fmin der Oszillationsfrequenz.
4) Schlüsseln Sie die Eigenschaften des von diesem Oszillator erzeugten Signals ab.
5) Erläutern Sie die Rolle der Komponenten L und C' und schlagen Sie Werte vor.

Übung 5

Betrachten Sie ein frequenzmoduliertes VFM-Signal

1. Schreiben Sie den Ausdruck, der dieses Signal in allgemeinen Worten definiert
2. Das modulierende Signal s(t) ist eine Gleichspannungskomponente mit einem
Wert gleich 'b' (b ist eine reale Konstante).
2.1. Schreiben Sie in diesem Fall den Ausdruck für das modulierte Signal ab
2.2. Wie hoch ist die Frequenz des modulierten Signals und wie hoch ist der Modulationsindex?
3. Berechnen Sie das Spektrum des modulierten Signals und geben Sie seine
Darstellung für die folgenden Fälle an b=0, b= 0.5

4/6
 USTHB/FEI/3ELNA Elektronische
Funktionen
Übung 6

Betrachten Sie die folgende Modulationsschaltung:

Multiplizi
eren
Integrator
V1 Vs
S(t) V2
fro
fp Oszillator Phase m
nversc
hiebu
π/2
ng
1. Inthecasewhere s(t) and Vp(t) are two sinusoidal signals s(t) =scosΩt, Vp=Acos
(2πfpt), geben Sie den Ausdruck für das Signal V2(t) an
2. Geben Sie den Ausdruck für das Signal Vs(t) an, geben Sie den Ausdruck für den Modulationsindex
an
3. Unter welcher Bedingung gibt es Frequenzmodulation bei der Spannung V2(t)?
Übung 7

Betrachten Sie die im folgenden Diagramm dargestellte Schaltung

C1 C s
Vergleich A B Low-Pass
e filter
VFM R2 Vs
R1

Die Eingangsspannung ist ein frequenzmoduliertes Signal und das modulierende Signal ist
s(t)= a (a ist eine reale Konstante).

Die Zeitkonstante ist R1C1<<T, wobei T die kürzeste Periode des frequenzmodulierten
Signals ist. Similarly fc<<f FM ( fc ist die Ausschaltfrequenz des Low-Pass-Filters, f FM ist
die Frequenz des frequenzmodulierten Signals). Die Diode wird als ideal angesehen. Die Low
und

High am Komparatorausgang sind 0v bzw. 5v.

1. Give the shape of the signals at bridges A, B, C and S

2. Express the relationships defining the voltages at points B and C and give the
expression for Vs(t) as a function of the parameters of the VFM signal.
5/6
USTHB/FEI/3ELNA Elektronische
Funktionen
3. Für den Fall, dass a = 0, leiten Sie die Trägerfrequenz ab, da die gemessene Spannung
am Ausgang 0,5v , R1= 100Ω, C=10 pF beträgt.
4. Der Wert der Konstante a ist für diese Frage unbekannt und die an der Ausgabe
gemessene Spannung = 0,6 V. Bestimmen Sie die Frequenz des modulierten Signals
und die Frequenz und Amplitude des modulierenden Signals. Die Beziehung zwischen
der Signalamplitude s(t) und der Frequenzabweichung ist definiert durch Δf =
S/ER1C1
5. Wenn s(t) = s cos Ωt in diesem Fall, wie wird sich die Ausgabespannung Vs(t) ändern?

6/6
