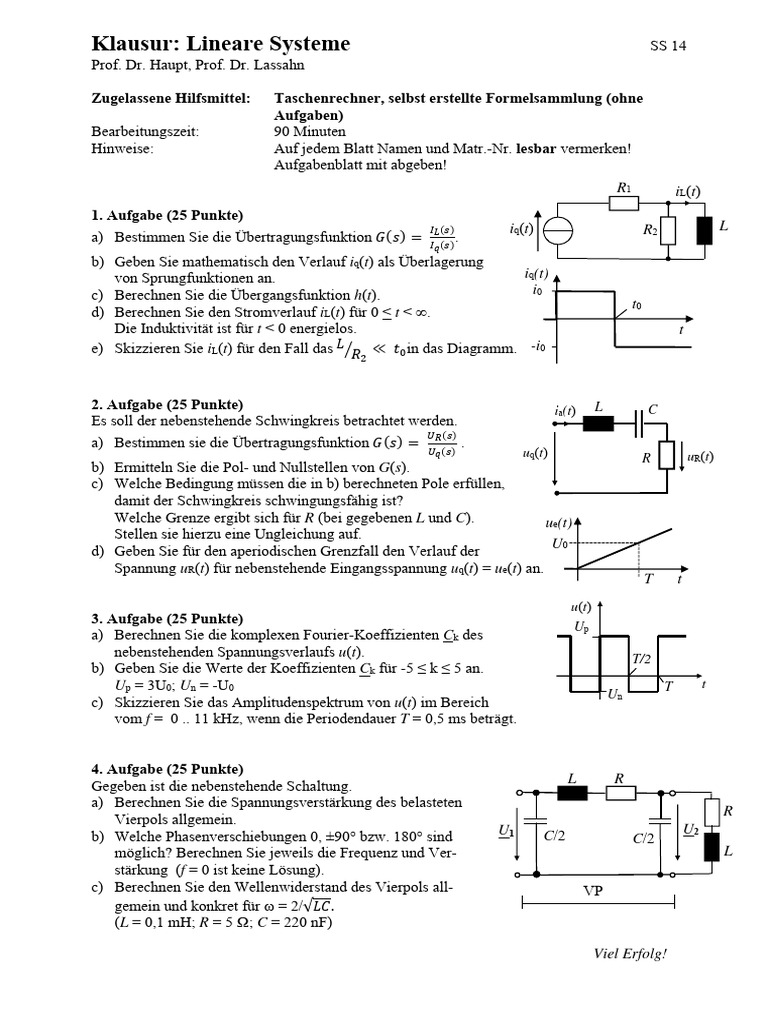

Zugelassene Hilfsmittel: Taschenrechner, selbst erstellte Formelsammlung (ohne
Aufgaben) Bearbeitungszeit: 90 Minuten Hinweise: Auf jedem Blatt Namen und Matr.-Nr. lesbar vermerken! Aufgabenblatt mit abgeben! R1 iL(t) 1. Aufgabe (25 Punkte) iq(t) R2 L a) Bestimmen Sie die Übertragungsfunktion . b) Geben Sie mathematisch den Verlauf iq(t) als Überlagerung von Sprungfunktionen an. iq(t) c) Berechnen Sie die Übergangsfunktion h(t). i0 t0 d) Berechnen Sie den Stromverlauf iL(t) für 0 < t < ∞. Die Induktivität ist für t < 0 energielos. t e) Skizzieren Sie iL(t) für den Fall das ≪ in das Diagramm. -i0
2. Aufgabe (25 Punkte) ia(t) L C
Es soll der nebenstehende Schwingkreis betrachtet werden. a) Bestimmen sie die Übertragungsfunktion . uq(t) R uR(t) b) Ermitteln Sie die Pol- und Nullstellen von G(s). c) Welche Bedingung müssen die in b) berechneten Pole erfüllen, damit der Schwingkreis schwingungsfähig ist? Welche Grenze ergibt sich für R (bei gegebenen L und C). ue(t) Stellen sie hierzu eine Ungleichung auf. U0 d) Geben Sie für den aperiodischen Grenzfall den Verlauf der Spannung uR(t) für nebenstehende Eingangsspannung uq(t) = ue(t) an. T t u(t) 3. Aufgabe (25 Punkte) Up a) Berechnen Sie die komplexen Fourier-Koeffizienten Ck des nebenstehenden Spannungsverlaufs u(t). T/2 b) Geben Sie die Werte der Koeffizienten Ck für -5 ≤ k ≤ 5 an. Up = 3U0; Un = -U0 T t Un c) Skizzieren Sie das Amplitudenspektrum von u(t) im Bereich vom f = 0 .. 11 kHz, wenn die Periodendauer T = 0,5 ms beträgt.
4. Aufgabe (25 Punkte)
L R Gegeben ist die nebenstehende Schaltung. a) Berechnen Sie die Spannungsverstärkung des belasteten R Vierpols allgemein. U1 U2 b) Welche Phasenverschiebungen 0, ±90° bzw. 180° sind C/2 C/2 möglich? Berechnen Sie jeweils die Frequenz und Ver- L stärkung (f = 0 ist keine Lösung). c) Berechnen Sie den Wellenwiderstand des Vierpols all- VP gemein und konkret für ω = 2/√ . (L = 0,1 mH; R = 5 Ω; C = 220 nF)
