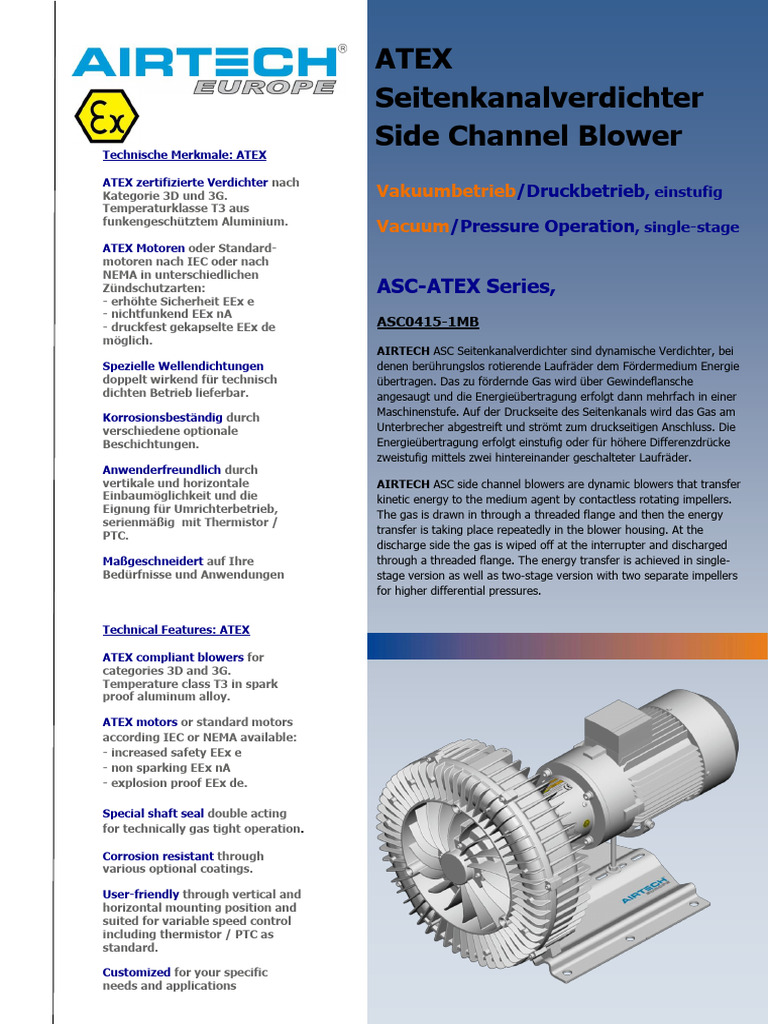

ATEX

Seitenkanalverdichter
Technische Merkmale: ATEX
Side Channel Blower
ATEX zertifizierte Verdichter nach
Kategorie 3D und 3G. Vakuumbetrieb/Druckbetrieb, einstufig
Temperaturklasse T3 aus
funkengeschütztem Aluminium.
Vacuum/Pressure Operation, single-stage
ATEX Motoren oder Standard-
motoren nach IEC oder nach
NEMA in unterschiedlichen
Zündschutzarten: ASC-ATEX Series,
- erhöhte Sicherheit EEx e
- nichtfunkend EEx nA
- druckfest gekapselte EEx de ASC0415-1MB
möglich.
AIRTECH ASC Seitenkanalverdichter sind dynamische Verdichter, bei
Spezielle Wellendichtungen denen berührungslos rotierende Laufräder dem Fördermedium Energie
doppelt wirkend für technisch übertragen. Das zu fördernde Gas wird über Gewindeflansche
dichten Betrieb lieferbar. angesaugt und die Energieübertragung erfolgt dann mehrfach in einer
Maschinenstufe. Auf der Druckseite des Seitenkanals wird das Gas am
Korrosionsbeständig durch
verschiedene optionale Unterbrecher abgestreift und strömt zum druckseitigen Anschluss. Die
Beschichtungen. Energieübertragung erfolgt einstufig oder für höhere Differenzdrücke
zweistufig mittels zwei hintereinander geschalteter Laufräder.
Anwenderfreundlich durch
vertikale und horizontale AIRTECH ASC side channel blowers are dynamic blowers that transfer
Einbaumöglichkeit und die kinetic energy to the medium agent by contactless rotating impellers.
Eignung für Umrichterbetrieb, The gas is drawn in through a threaded flange and then the energy
serienmäßig mit Thermistor /
transfer is taking place repeatedly in the blower housing. At the
PTC.
discharge side the gas is wiped off at the interrupter and discharged
Maßgeschneidert auf Ihre through a threaded flange. The energy transfer is achieved in single-
Bedürfnisse und Anwendungen stage version as well as two-stage version with two separate impellers
for higher differential pressures.

Technical Features: ATEX

ATEX compliant blowers for

categories 3D and 3G.
Temperature class T3 in spark
proof aluminum alloy.

ATEX motors or standard motors

according IEC or NEMA available:
- increased safety EEx e
- non sparking EEx nA
- explosion proof EEx de.

Special shaft seal double acting

for technically gas tight operation.

Corrosion resistant through

various optional coatings.

User-friendly through vertical and

horizontal mounting position and
suited for variable speed control
including thermistor / PTC as
standard.

Customized for your specific

needs and applications
 Seitenkanalverdichter einstufig, luftgekühlt / Side channel blower single stage, TEFC
…customized solutions

Vakuumbetrieb / Vacuum Operation Druckbetrieb / Pressure Operation

Ansaugvolumenstrom / Suction air flow

m³/h

mbar mbar
Wellenleistung / Power requirement on the blower shaft
kW

mbar mbar
Förderlufterwärmung / Temperature rise on the exhaust air
K

mbar mbar

Die Kennlinien gelten für Dauerbetrieb; Medium: Luft von 15°C am Die Kennlinien gelten für Dauerbetrieb; Medium: Luft von 15°C am
Saugstutzen und einen atmosphärischen Gegendruck von 1013hPa (mbar Saugstutzen und einen atmosphärischen Ansaugdruck von 1013hPa
abs.), Toleranz: ± 10%; Zulässige Umgebungsbedingungen: -25° bis (mbar abs.), Toleranz: ± 10%; Zulässige Umgebungsbedingungen: -25°
+40°C bis +40°C
Curves are valid for continuous operation; medium: air at 15°C, measured Curves are valid for continuous operation; medium: air at 15°C,
at inlet port and 1013 hPa (mbar abs.) atmospheric backpressure, measured at inlet port and 1013 hPa (mbar abs.) atmospheric pressure,
Tolerance: ± 10%; ambient temperature: -25° to +40°C Tolerance: ± 10%; ambient temperature: -25° to +40°C
Seitenkanalverdichter einstufig, luftgekühlt / Side channel blower single stage, TEFC

Typ / Type Motor Flange kW Hz m³/h hPa (mbar)1) dB(A)3) kg

2,2 50 415 -115 / 110 69 23

ASC0415-1MB221-9 AH90 IM B14 kl
2,55 60 500 -90 / 80 72 23
3,0 50 415 -190 / 180 69 23
ASC0415-1MB301-9 AH100 IM B34g
3,45 60 500 -160 / 160 72 23
4,0 50 415 -280 / 260 69 23
ASC0415-1MB401-9 AH112 IM B34g
4,6 60 500 -260 / 250 72 23

Typ / Type Hz V2) at < 4,0kW V2) at ≥ 4,0kW

50 230 Δ / 400 Y 400 Δ / 690 Y ohne ATEX IE2
ASC ….-..B...-1
1) Zur Differenzdruckbegrenzung stehen Vakuum- 60 460 Y 460 Δ no ATEX
/Druckbegrenzungsventile als Zubehör zur Verfügung / ASC ….-..B...-2
50 230 Δ / 400 Y 400 Δ / 690 Y EEx e IE1
Relief valves are available for limiting differential pressure 60 460 Y 460 Δ EEx e
2) Weitere Spannungen auf Anfrage verfügbar / ASC ….-..B...-4
50 230 Δ / 400 Y 400 Δ / 690 Y EEx nA IE1
Other voltages are available on request 60 460 Y 460 Δ EEx nA
50 230 Δ / 400 Y 400 Δ / 690 Y EEx nA IE2
3) Schalldruckpegelmessung nach EN ISO 3744 in 1 m Abstand bei ASC ….-..B...-5
60 460 Y 460 Δ EEx nA
mittlerer Drosselung beidseitig verschlaucht /
50 230 Δ / 400 Y 400 Δ / 690 Y ohne ATEX IE3
Noise level measurement acc. to EN ISO 3744 at a distance of 1m ASC ….-..B...-7
60 460 Y 460 Δ no ATEX
with hoses connected
50 230 Δ / 400 Y 400 Δ / 690 Y EEx de IE2
ASC ….-..B...-8
60 460 Y 460 Δ EEx de
ohne Motor ohne Motor
ASC ….-..B...-9
w/o motor w/o motor

Abmessungen in mm / Dimensions in mm

ASC0415-1MB221-1_K3G
ASC0415-1MB301-1_K3G

ASC0415-1MB401-1_K3G

Typ / Type A B C D E F G H J K L M O R
ASC0415-1MB221-1_K3G 381,1 385 579,2 125 290 325 54 2 x G2" - 118,6 401 163,5 95,1 6 x Ø15
ASC0415-1MB301-1_K3G 381,1 385 659,2 125 290 325 54 2 x G2" - 118,6 401 163,5 95,1 6 x Ø15
ASC0415-1MB401-1_K3G 381,1 425 683,2 125 290 330 94 2 x G2" - 118,6 448,6 163,5 - 4 x Ø15

Technische Änderungen vorbehalten

Technical changes reserved www.airtecheu.com ASC0415-1MB...ATEX-GER_17/08
