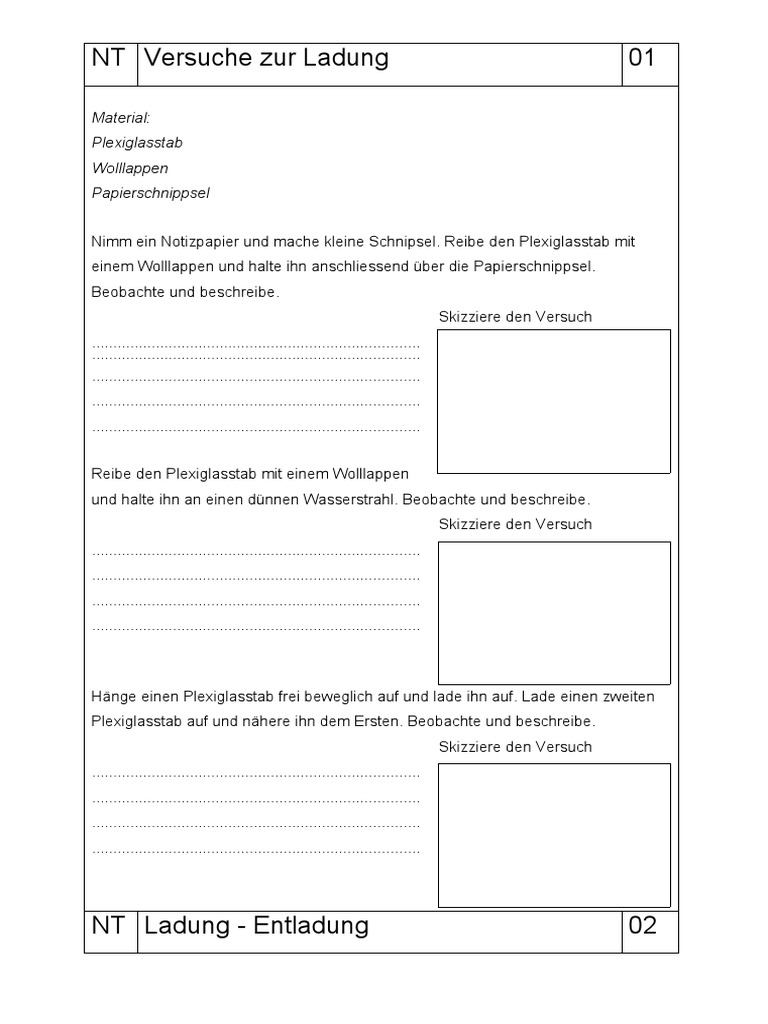

Material:
Plexiglasstab
Wolllappen
Papierschnippsel
Nimm ein Notizpapier und mache kleine Schnipsel. Reibe den Plexiglasstab mit
einem Wolllappen und halte ihn anschliessend über die Papierschnippsel.
Beobachte und beschreibe.
Skizziere den Versuch
.............................................................................
.............................................................................
.............................................................................
.............................................................................
.............................................................................
Hänge einen Plexiglasstab frei beweglich auf und lade ihn auf. Lade einen zweiten
Plexiglasstab auf und nähere ihn dem Ersten. Beobachte und beschreibe.
Skizziere den Versuch
.............................................................................
.............................................................................
.............................................................................
.............................................................................
NT Ladung - Entladung 02
Influenzmaschine
Die Influenzmaschine
wurde vor ca. 300 Jahren
erfunden und galt lange
Zeit als Wundermaschine.
Beobachtung
........................................................................................................................................
........................................................................................................................................
........................................................................................................................................
........................................................................................................................................
Merke
........................................................................................................................................
........................................................................................................................................
........................................................................................................................................
........................................................................................................................................
NT Ladung – Entladung 2 03
Hänge einen Büschel mit Papierstreifen an einem Stativ auf. Verbinde darauf mit
einem Kupferkabel den Papierbüschel mit einer Elektrode der Influenzmaschine.
Beobachte und beschreibe.
........................................................................................................................................
........................................................................................................................................
........................................................................................................................................
........................................................................................................................................
Skizziere den Versuch
Hänge zwei Büschel mit Papierstreifen an je einem Stativ auf. Verbinde darauf mit je
einem Kupferkabel die Papierbüschel mit derselben Elektrode der Influenzmaschine.
Beobachte und beschreibe.
........................................................................................................................................
........................................................................................................................................
........................................................................................................................................
........................................................................................................................................
Skizziere den Versuch
NT Ladung – Entladung 3 04
Häng zwei Büschel mit Papierstreifen an je einem Stativ auf. Verbinde darauf mit je
einem Kupferkabel die Papierbüschel mit je einer Elektrode der Influenzmaschine.
Beobachte und beschreibe.
........................................................................................................................................
........................................................................................................................................
........................................................................................................................................
........................................................................................................................................
Skizziere den Versuch
..........................................................................................................................
..........................................................................................................................
Gleiche Ladungen............................................................................................
Verschiedene Ladungen..................................................................................
Nk Ladung – Entladung 4 05
Gewitter
Kräftige Aufwinde innerhalb einer nach oben wachsenden Wolke können bis zu 150
km/h erreichen. In der Wolke kondensiert zunächst Wasserdampf zu
Wassertröpfchen und dann zu kleinen Eiskristallen. Mit der Zeit werden sie zu
Graupelteilchen, die schwer genug sind, dass sie entgegen der Aufwinde in
Richtung Erdboden fallen. In diesem Stadium kollidieren kleinere, noch leichte
Eiskristalle mit den Graupelteilchen und geben dabei Elektronen an die
Graupelteilchen ab. Diese nehmen eine negative Ladung an und sinken so geladen
weiter in den unteren Teil der Wolke. Die leichten, jetzt positiv geladenen Eiskristalle
werden von den Aufwinden weiter nach oben getragen. Dadurch kommt es zu einer
Ladungstrennung. Ist die Spannung genug gross, kommt es zur Entladung, dem
Blitz (ca. 1‘000 GW).
Leider kann diese Leistung unser Energieproblem nicht lösen, da die Blitze viel zu
kurz (ca. 1/100 s) Energie spenden.
Nk Theorie 06
..........................................................................................................................
.........................................................................................................................
..........................................................................................................................
..........................................................................................................................
Nk Der Stromkreis 07
Symbole im Stromkreis
……………………………
……………………………
…………………………… (……………….)
…………………………… (……………….)
……………………………
……………………………
……………………………
Setze folgende Aufgaben mit den „Bausteinen“ zusammen und zeichne den
Kreislauf mit den Symbolen
Beschrieb Schaltplan
Nk Der Stromkreis 2 08
3. Bringe zwei Lämpchen zum
Leuchten.
………………………. ………………………
…………………………………………………………………………………………………………
…………………………………………………………………………………………………………
…………………………………………………………………………………………………………
…………………………………………………………………………………………………………
Damit
der Strom von der Stromquelle zum Verbraucher und wieder zurück kann, braucht er einen
Transporter, einen ……………………. ………………… . Damit aber keine Gefahr vom
Leiter ausgeht, ist er mit Kunststoff als Isolation ummantelt.
NT Stromquellen 10
Am positiven Pol herrscht immer ein Elektronenmangel und am negativen Pol ein
Elektronenüberschuss. Wenn man die Pole verbindet, können die Elektronen ausgeglichen
werden. Wir haben einen Stromkreis.
Der Akku
Beobachtungen:
…………………………………………………………………………………………………………
…………………………………………………………………………………………………………
…………………………………………………………………………………………………………
…………………………………………………………………………………………………………
…………………………………………………………………………………………………………
NT Der Stromkreis 11
Die Taschenlampe
nicht.
Material: 1 Flachbatterie
Lämpchenfassung
12-V-Lämpchen
2 Krokodilklemmen
3 Kupferkabel
NT Die Stromstärke 13
Die Stromstärke hat nichts mit Kraft im üblichen Sinne zu tun. Sie gibt an, wie gross die
Elektronenmenge ist, die in jeder Sekunde durch einen Leiter fliesst.
Das Wort „Strom“ kennst du aus deinem Alltag:
Menschenstrom: …………………………………………………………………..
Der Strom: …………………………………………………………………………
Die Strömung: …………………………………………………………………….
Dabei geht es immer darum, dass sich eine ………. .....……………. in eine Richtung bewegt.
Bei der Stromstärke geht es darum, wie gross der „Elektronenstrom“ ist. Also wie viele
………………………………………………………………………………………............................
Wenn man von elektrischem Strom spricht, meint man die Stromstärke.
Als Symbol für die Stromstärke verwendet man den Buchstaben ……….
(Intensity = Intensität, Stärke)
Die Einheit der Stromstärke ist ………………………………………………………………….
NT Die Spannung 14
Auch zur Spannung gibt es Beispiele aus dem Alltag:
……………………………………………………………………………..
……………………………………………………………………………..
……………………………………………………………………………..
Bei der Spannung geht es um einen Druck, der sich lösen möchte.
Elektrische Spannung kommt erst dann zustande, wenn positive und negative
Ladungsträger getrennt werden. Bei der Ladungstrennung werden negativ geladene
Elektronen am Minuspol angehäuft. Hier besteht nun ein Elektronenüberschuss. Die vielen
gleichartig geladenen Elektronen stossen sich ab und wollen zum Pluspol. Dort herrscht
gleichzeitig ein Mangel an Elektronen. Wird ein Stromkreis geschlossen, dann fliessen die
Elektronen vom Minuspol durch den Metalldraht und werden vom Pluspol geradezu
angezogen.
Bei der elektrischen Spannung geht es um den Druck der Elektronen vom Minuspol zum
Pluspol zu gelangen.
Als Symbol für die Spannung verwendet man den Buchstaben ………….
(lat. Urgere = drängen, drücken)
Die Einheit der Spannung ist ……………………………………………………………………
Messgerät
Symbol
Schaltung
Welchen Vorteil hat es, dass die Geräte im Haushalt parallel geschaltet sind?
…………………………………………………………………………………………………
…………………………………………………………………………………………………
…………………………………………………………………………………………………
…………………………………………………………………………………………………
U1 = …………………… U1 =
……………………
U2 = …………………… U2 = ……………………
Feststellungen:
…………………………………………………………………………………………………
…………………………………………………………………………………………………
Gesamtspannung: Gesamtspannung:
……………………. …………………………
………………………………………
………………………………………
………………………………………
………………………………………
………………………………………
………………………………………
………………………………………
………………………………………
……………………………………… ………………………………………
……………………………………… ………………………………………
Stromstärke Stromstärke
……………………………………… ………………………………………
……………………………………… ………………………………………
……………………………………… ………………………………………
……………………………………… ………………………………………
……………………………………… ………………………………………
……………………………………… ………………………………………
2 ..……………………………………………………………………………………………
..……………………………………………………………………………………………
3 ..……………………………………………………………………………………………
4 Je grösser der Strom (je heller die Lampe), desto …………… ist der Widerstand.
Versuch 2
die Stromstärke.
……………………………………...
……………………………………...
2. ……………………………………...
……………………………………...
……………………………………...
3. ……………………………………...
……………………………………...
……………………………………...
Versuch 3
1. ……………………………………...
……………………………………...
2. ……………………………………...
……………………………………...
3. 1) ……………………………………...
2) ……………………………………...
3) ……………………………………...
N Der elektrische Widerstand 4 22
k
Jeder Draht, jede Lampe, jedes elektrische Gerät setzt dem elektrischen Strom einen
Widerstand entgegen. Die Grösse des Widerstandes wird durch vier Merkmale
beeinflusst:
1. ……………. ……… ………..: Je länger der Leiter ist, desto …………….. der
Widerstand.
2. ……………. ……… ………..: Je grösser der Durchmesser, desto …………….. der
Widerstand.
3. ……………. ……… ………..: Kupfer leitet besser als Eisen. Eisen hat den
…………. Widerstand.
4. ……………. ……… ………..: Je wärmer ein Leiter, desto …………….. ist sein
Widerstand.
Als Symbol für den Widerstand verwendet man den Buchstaben ……….
(frz. Resistance = Widerstand, Gegenwehr)
Schaltsymbol:
Die Einheit des elektrischen Widerstandes ist
………………………………………………………………….
1Ω 100 Ω 0.1 Ω 1 kΩ 10 kΩ
Bei gleicher Stromstärke und steigender Spannung muss der Widerstand …………
Der Zusammenhang zwischen Stromstärke, Spannung und Widerstand wird durch
das Ohmsche Gesetz ausgedrückt.
Stromstärke
Widerstand
Spannung
N Übungsaufgaben 24
k
Aufgabe 1
a) U = 12 V I = 30 mA R=?
b) U = 250 V I=? R = 50 kΩ
c) U = ? I = 20 mA R = 1.5 kΩ
d) U = 24 V I=? R = 100 Ω
e) U = 230 V I = 0,5 A R=?
f) U = ? I = 0,2 A R = 1‘000 Ω
g) U = 42 V I=? R = 200 Ω
h) U = 12 V I = 0,1 A R=?
Aufgabe 2
Ein Radio braucht bei einer Spannung von 6 V und 0.5 A Strom. Wie gross ist sein
Widerstand
Aufgabe 3
Eine Heizung hat einen Widerstand von 100 Ω und wird mit
einer Spannung von 230 V betrieben. Wie viel Strom fliesst
durch die Heizung?
Aufgabe 4
a) Ein Mensch hat einen Widerstand von
ungefähr 11 kΩ. Wie viel Strom durchfliesst
ihn, wenn er eine 220 V Leitung berührt?
Aufgabe 5
Eine Glühlampe ist an das
Stromnetz mit 230 V
angeschlossen. Es fliesst ein Strom
der Stärke I = 250 mA.
Aufgabe 6
In einem Stromkreis mit einem
Widerstand aus Konstantandraht
(60 Ω) steigt die Stromstärke von 4
A auf 6 A an. Um welchen Wert hat
sich dabei die Spannung erhöht?
Wie jede Entwicklungen birgt auch die Anwendung von Elektrizität ein gewisses
Gefährdungspotential in sich. In der Schweiz werden jährlich von rund 1 Million
Unfällen 750 Elektro-Unfälle registriert. Als Folge davon sind leider 150
Schwerverletzte und 15 Tote zu beklagen.
Durch fehlerhafte Elektroinstallationen fallen auch viele Tiere dem Strom zum Opfer.
Ebenso verursachen elektrisch gezündete Brandfälle jährlich Schäden von mehr als
250 Millionen Franken.
................................................................. .................................................................
................................................................. .................................................................
................................................................. .................................................................
................................................................. .................................................................
................................................................. .................................................................
................................................................. .................................................................
................................................................. .................................................................
................................................................. .................................................................
.................................................................
Die Steckdose
Polleiter: …………………………………………………..
Neutralleiter: ……………………………………………...
……………………………………………………………..
Erdung: ……………………………………………………
Sicherungen
Sicherungen schützen die elektrischen Leitungen vor Überlastung und
Kurzschlüssen. Die Sicherung ist in Serie zu allen übrigen Geräten im Haushalt
geschaltet, d.h. dass die gesamte Stromstärke die Sicherung durchläuft.
Von Überlastung spricht man, wenn während längerer Zeit mehr als der auf der
Sicherung angegebene Nennstrom fliesst.
Als Kurzschluss bezeichnet man eine direkte leitende Verbindung zwischen dem Pol
und dem Neutralleiter. Der Strom hat einen „direkten Weg“ mit verschwindend
kleinem Widerstand; er muss den Widerstand des Verbrauchers nicht passieren.
Dadurch steigt die Stromstärke schlagartig enorm an.
FI-Schutzschalter
Glücklicherweise wird der Körperwiderstand oft durch schlecht leitende Kleider oder
das Schuhwerk stark vergrössert.
Der Innenwiderstand des Körpers ist praktisch konstant und beträgt pro Arm und
Bein ca. 650 Ω. Man rechnet mit folgenden Werten:
Anwendungen
………………………………………………………………
………………………………………………………………
Ein Autoscheinwerfer hat bei einem Strom von 6 A eine Leistung von 36 W. Welche
Spannung hat die Autobatterie?
………………………………………………………………………………………………….
………………………………………………………………………………………………….I
n einem Haushalt wird ein Staubsauger (550 W) ans Stromnetz (230 V)
angeschlossen. Berechne die Stromstärke.
………………………………………………………………………………………………….
………………………………………………………………………………………………….
Als Symbol für die Leistung verwendet man den Buchstaben ……….
(engl. Power = Kraft)
Die Einheit der Leistung ist: ……………………………………………………………….
(benannt nach dem britischen Physiker James Watt (1736 – 1819), dessen
Dampfmaschinen um1770 in Betrieb waren.)
Spannung
Stromstärke
N Stromverbrauch 30
k
In jedem Haus misst ein Zähler die elektrische Arbeit. Diese Arbeit hängt von der
Leistung der angeschlossenen Geräte und von der Zeit (Einschaltdauer) ab. Wenn
wir also den Stromverbrauch berechnen wollen, müssen wir die Leistung eines
Verbrauchers mit der Zeit multiplizieren, während welcher das Gerät eingeschaltet
ist.
Als Symbol für den Stromverbrauch verwendet man den Buchstaben ……….
(engl. Work = Arbeit)
Die Einheit der Leistung ist: ……………………………………………………………….
Leistung
Zeit
Anwendungen
Haushalttarife:
Hochtarif
Mo – Fr 7 – 20 Uhr
Sa 7 – 13 Uhr
2. Wie teuer kommt es, wenn man während zwei Wochen Ferien vergisst eine 60 W
Glühbirne auszuschalten?
