138

Bauart KMS Seite

Ersatzteilliste (EL) Type Page
Spare parts list Größe 500,0 1/3
Size
Übersetzung 25,707
ratio
Bei Korrespondenz bitte angeben 1/16.4332/5-02
Please quote in correspondence EL 46119915-210 DE/EN

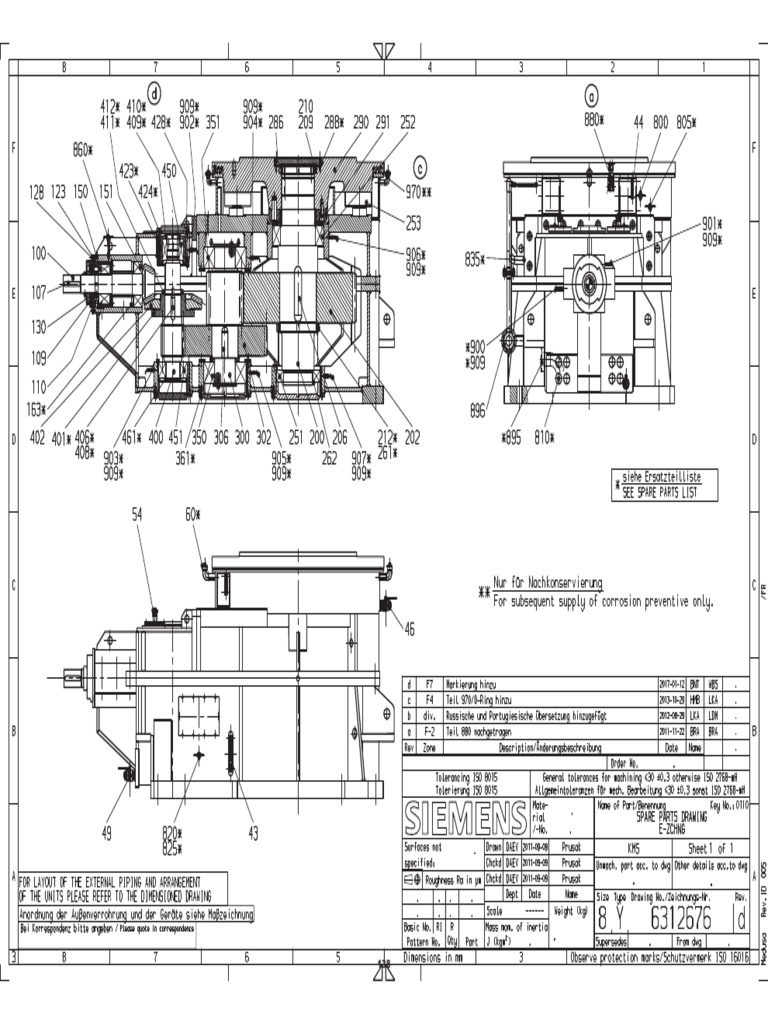

Hierzu gehört Zeichnungs-Nr.
Please refer to DWG No. 6312676
Teil-Nr. Menge Benennung Zeichnungs-Nr. Material-Nr. Gw(kg)
Part No. No. off Description Drawings No. Ident no. Weight
E 0043 1 ST OELSTANDANZEIGER 000.000.464.054 0,2
OIL LEVEL INDICATOR
E 0044 1 ST OELPLATTE 000.000.306.080 0,1
OIL PLATE
E 0046 1 ST KUGELHAHN 000.000.362.090 0,6
BALL VALVE
E 0049 1 ST KUGELHAHN 000.000.362.092 1,4
BALL VALVE
E 0054 2 ST LUFTFILTER 000.000.389.242 0,1
AIR FILTER
G 0099 1 ST KEGELRADSATZ 9514931/- 000.001.250.001 118,0
BEVEL GEAR SET
G* 0100 1 ST KEGELRADWELLE 5423497/F 000.000.852.505 58,0
BEVEL PINION SHAFT
G* 0402 1 ST KEGELRAD 5423498/G 000.000.852.712 60,0
BEVEL GEAR
E 0107 1 ST PASSFEDER 000.000.300.239 0,3
PARALLEL KEY
E 0109 1 ST NUTMUTTER 000.000.340.820 0,7
SLOTTED NUT
E 0110 1 ST SICHERUNGSBLECH 000.000.343.820 0,1
LOCKING PLATE
E 0123 1 ST O-RING 000.000.306.821 0,1
O-RING
E 0128 1 ST PASSRING 5132490/C 000.000.612.319 2,3
ADAPTER RING
E 0130 1 ST LABYRINTHRING A5E35214212A/AC A5E35214212 10,0
LABYRINTH RING
E 0150 1 ST WAELZLAGER-EINBAUSATZ 000.000.379.970 16,6
PAIRED TAPER ROLLER BEARINGS
E 0151 1 ST WAELZLAGER 000.000.380.186 18,8
ROLLING CONTACT BEARING
E 0163 1 ST SICHERUNGSRING 000.000.343.209 0,3
RETAINING RING
E 0200 1 ST WELLE 5426159/C 000.000.852.506 245,0
SHAFT
G 0202 1 ST STIRNRAD 5330679/H 000.000.848.776 646,0
CYLINDRICAL GEAR
E 0206 1 ST PASSFEDER 000.000.796.040 2,8
PARALLEL KEY
E 0210 1 ST NUTMUTTER 000.000.775.848 5,1
SLOTTED NUT
E 0211 1 ST BUEGEL 000.000.721.012 0,0
BRACKET
E 0251 1 ST WAELZLAGER 000.000.776.365 37,7
ROLLING CONTACT BEARING
Die mit * gekennzeichneten Teile gehören zu einer Baugruppe (G). Die Baugruppe ist nur komplett auszutauschen.
The parts marked with * belong to a subassembly (G). The subassembly must be replaced complete.
Siemens AG, Postfach 1364, D 46393 Bocholt, Datum Date LUEDIGER, MARCO 1479
Tel.+49(0)2871/92-0, Fax+49(0)2871/922596 03.07.2017 Rev.:
139
 Bauart KMS Seite
Ersatzteilliste (EL) Type Page
Spare parts list Größe 500,0 2/3
Size
Übersetzung 25,707
ratio
Bei Korrespondenz bitte angeben 1/16.4332/5-02
Please quote in correspondence EL 46119915-210 DE/EN
Hierzu gehört Zeichnungs-Nr.
Please refer to DWG No. 6312676
Teil-Nr. Menge Benennung Zeichnungs-Nr. Material-Nr. Gw(kg)
Part No. No. off Description Drawings No. Ident no. Weight
E 0252 1 ST WAELZLAGER 000.000.772.090 48,5
ROLLING CONTACT BEARING
E 0253 1 ST AXIALGLEITLAGER 5427533/A 000.000.851.965 286,0
THRUST SLIDE BEARING
E 0261 1 ST SICHERUNGSRING 000.000.343.366 0,4
RETAINING RING
E 0262 1 ST SICHERUNGSRING 000.000.343.197 0,2
RETAINING RING
E 0286 1 ST O-RING 000.000.770.640 0,1
O-RING
E 0288 1 ST O-RING 000.000.306.796 0,0
O-RING
G 0290 1 ST FLANSCH 5435711/G 000.000.852.281 930,0
FLANGE
E 0291 1 ST KUPPLUNGSRING 5420799/E 000.000.625.162 30,0
COUPLING RING
E 0300 1 ST STIRNRADWELLE 5426453/G 000.000.852.694 100,0
PINION SHAFT
G 0302 1 ST STIRNRAD 5426458/D 000.000.852.695 251,0
CYLINDRICAL GEAR
E 0306 1 ST PASSFEDER 000.000.795.199 0,9
PARALLEL KEY
E 0350 1 ST WAELZLAGER 000.000.380.127 43,5
ROLLING CONTACT BEARING
E 0351 1 ST WAELZLAGER 000.000.380.184 43,8
ROLLING CONTACT BEARING
E 0400 1 ST STIRNRADWELLE 5426459/G 000.000.852.713 70,1
PINION SHAFT
E 0406 1 ST PASSFEDER 000.000.795.193 0,4
PARALLEL KEY
E 0409 1 ST NUTMUTTER 000.000.340.822 1,0
SLOTTED NUT
E 0410 1 ST SICHERUNGSBLECH 000.000.343.822 0,1
LOCKING PLATE
E 0423 1 ST O-RING 000.000.306.820 0,1
O-RING
E 0424 1 ST O-RING 000.000.306.799 0,0
O-RING
E 0428 1 ST PASSRING, 2-TEILIG 5132485/A 000.000.612.320 2,1
SHIM RING 2-PIECE
E 0450 1 ST WAELZLAGER-EINBAUSATZ 000.000.379.978 15,6
PAIRED TAPER ROLLER BEARINGS
E 0451 1 ST WAELZLAGER 000.000.898.333 11,7
ROLLING CONTACT BEARING
E 0800 2 ST WIDERSTANDSTHERMOMETER A5E35497402A/AA 000.001.151.443 0,3
RESISTANCE THERMOMETER
E 0805 1 ST THERMOMETER 000.000.361.045 0,1
THERMOMETER
Siemens AG, Postfach 1364, D 46393 Bocholt, Datum Date LUEDIGER, MARCO 1479
Tel.+49(0)2871/92-0, Fax+49(0)2871/922596 03.07.2017 Rev.:
140
 Bauart KMS Seite
Ersatzteilliste (EL) Type Page
Spare parts list Größe 500,0 3/3
Size
Übersetzung 25,707
ratio
Bei Korrespondenz bitte angeben 1/16.4332/5-02
Please quote in correspondence EL 46119915-210 DE/EN
Hierzu gehört Zeichnungs-Nr.
Please refer to DWG No. 6312676
Teil-Nr. Menge Benennung Zeichnungs-Nr. Material-Nr. Gw(kg)
Part No. No. off Description Drawings No. Ident no. Weight
E 0806 1 ST SCHUTZROHR 000.000.361.055 0,1
PROTECTIVE TUBE
E 0810 2 ST HEIZSTAB 000.001.215.277 2,0
HEATING CARTRIDGE
E 0825 1 ST TEMPERATURWAECHTER 000.000.375.105 0,6
TEMPERATURE CONTROL
E 0895 1 ST KOMPENSATOR A5E35641200A/AA 000.000.778.637 5,3
EXPANSION JOINT
E 0896 1 ST KOMPENSATOR A5E35641199A/AA 000.000.778.636 4,5
EXPANSION JOINT
Siemens AG, Postfach 1364, D 46393 Bocholt, Datum Date LUEDIGER, MARCO 1479
Tel.+49(0)2871/92-0, Fax+49(0)2871/922596 03.07.2017 Rev.:
