RL 852 TSL 2.3 RL 852 TSL 2.3 El401851

Date/Datum: Fri, 20 Mar 2015
Description/Benennung Assembly-No./Baugruppen-Nr.
RL 852 TSL 2.3

RL 852 TSL 2.3 EL401851
401851-REV-1 ohne(111.039_111.040_111.041_111.042)RL 852 TSL 2.3(EN) Page/Seite 1Figure/Bild 1
RL 852 TSL 2.3

RL 852 TSL 2.3 EL401851
200 201 230
202
210
RL 852 TSL 2.3

RL 852 TSL 2.3 EL401851
On Fig. Pos. Art.No. Page Description Benennung Qty. Units Weight

Auf Bild Pos. Art.Nr. Seite Menge Einheit Gewicht

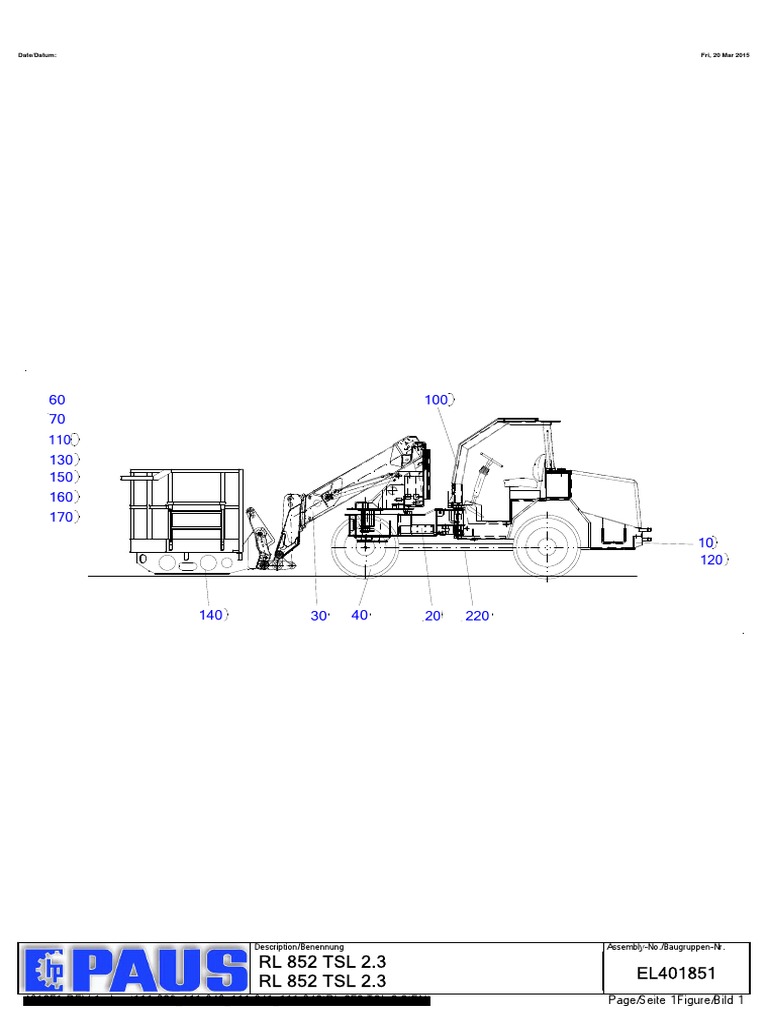

1 10 E120991 2 MOTORCAR WITH ATTACHING MOTORWAGEN MIT 1 stk 0,000
PARTS ANBAUTEILE
1 20 E120994 3 FRONT END OF VEHICLE VORDERWAGEN 1 stk 0,000
1 30 E120993 4 TELESCOPIC BOOM TELESKOPAUSLEGER 1 stk 0,000
ASSEMBLY BAUGRUPPE
1 40 E990973 5 TIRES ASSEMBLY BEREIFUNG BAUGRUPPE 1 stk 0,000
2 50 E120992 6 DIESEL ENGINE DIESELMOTOR 1 stk 0,000
1 60 E120530 7 DIESEL TANK DIESELTANK 1 stk 0,000
1 70 E120985 8 HYDRAULIC TANK HYDRAULIKTANK 0 stk 0,000
2 80 E120684 9 EXHAUST SYSTEM ABGASANLAGE 1 stk 0,000
2 90 E100474 10 AIR FILTER PLANT DONALDSON LUFTFILTERANLAGE 1 stk 0,000
DONALDSON
1 100 E120679 11 DRIVER'S SHELTER FAHRERSCHUTZDACH 1 stk 0,000
1 110 E120705 12 COMPONENTS FOR BAUTEILE FÜR 1 stk 0,000
DANA-REAR AXLE DANA-HINTERACHSE
1 120 E120986 13 MOTORCAR MOTORWAGEN VM 1 stk 0,000
1 130 E120703 15 BRAKE PEDAL SYSTEM BREMSPEDALANLAGE BEI S1X 1 stk 0,000
1 140 E120644 16 WORKING BASKET ARBEITSKORB 1 stk 0,000
1 150 E120978 17 FIRE EXTINGUISHING PLANT FEUERLÖSCHANLAGE 1 stk 0,000
1 160 E121095 18 WIRING SCHEME SCHALTPLÄNE 1 stk 0,000
1 170 E990874 23 TOOLS COMPLETE WERKZEUG KOMPLETT 1 stk 0,000
3 200 547007 CENTRAL LUBRICATION PLANT ZENTRALSCHMIERANLAGE 1 stk 0,000
3 201 050718 PROTECTING PLATE FOR SCHUTZBLECH VERTEILER 1 stk 1,690
DISTRIBUTOR CENTRAL ZENTRAL.
LUBRICATI
3 202 050719 RETAINER CENTRAL HALTER 1 stk 7,770
LUBRICATION SYSTEM ZENTRALSCHMIERANLAGE
3 210 509416 SEMI-ROTARY HAND PUMP HANDFLÜGELPUMPE BAUART 1 stk 0,000
DESIGN A, FIG.2 A,FIG.2
1 220 542743 DRIVE SHAFT 120/120 GELENKWELLE 120/120 1 stk 18,340
3 230 360750 LAMP BRACKET ASSY. LAMPENHALTER ZSB. 1 stk 0,000
RL 852 TSL 2.3

EL401851
RL 852 TSL 2.3
401851-REV-1 ohne(111.039_111.040_111.041_111.042)RL 852 TSL 2.3(EN) Page/Seite 1- List/Liste 1
MOTORCAR WITH ATTACHING PARTS

MOTORWAGEN MIT ANBAUTEILE E120991

290 260 290 270 250
230 40
240
212
210 211 42 43 41 43

310 300 310
220

490 500 510 520
580
570
480
560
550
540
530


340



1 10 010850 MOTORCAR BF4M2012 MOTORWAGEN BF4M2012 1 stk 1060,000
(DANA112) (DANA112)
1 20 329154 PROTECTING PLATE SCHUTZBLECH 1 stk 0,000
1 30 000717 HINGE-JOINT SCHARNIER 2 stk 0,600
3 40 508313 BATTERY 12V-74AH BATTERIE 12V-74AH 2 stk 0,000
3 41 010569 BATTERY HOLDER 24V BATTERIEHALTER 24V 1 stk 1,060
3 42 000113 SPACER BLOCK DISTANZKLOTZ 3 stk 0,800
3 43 000761 CLAMPING PLATE KLEMMBLECH BATTERIE 2 stk 0,099
BATTERY
1 50 509672 BOW-TYPE HANDLE BÜGELGRIFF L=179X28X50 2 stk 0,070
L=179X28X50
1 60 501257 ATTACHABLE LAMP ANBAULEUCHTE 1 stk 0,184
SCHL/BR/BL/RECHTS
1 70 501259 ATTACHABLE LAMP - ANBAULEUCHTE RÜCKFAHRT 2 stk 0,220
REVERSE MOVEMENT
1 80 003410 COVERING - REVERSING ABDECKUNG 1 stk 0,200
SIGNAL RÜCKFAHRWARNSIGNAL
1 81 003411 HOLDER - REVERSING HALTER RÜCKFAHRWARNSIGNAL 1 stk 0,200
SIGNAL
1 82 501657 REVERSING SIGNAL RÜCKFAHRSIGNAL BCP-28 1 stk 0,040
BCP-28 BLACK SCHWARZ
SCHL/BR/BL/LINKS
1 100 501401 LOCK HOOK 20C SCHLIEßHAKEN 20C VERZINKT 2 stk 0,075
GALVANIZED
1 110 501402 ECCENTRIC LOCK 403C EXZENTERVERSCHLUß 403C 2 stk 0,270
OJOP OJOP
1 120 010079 MOTOR HOOD BF4M2012 MOTORHAUBE BF4M2012 1 stk 0,000
2 130 500807 WEDGE HOLDER HALTER FÜR UNTERLEGKEIL 1 stk 0,467
2 140 500806 WEDGE GALVANIZED UNTERLEGKEIL VERZINKT 1 stk 2,500
2 150 005191 STEPS LEFT AUFSTIEG LINKS 1 stk 0,000
2 151 005190 STEPS RIGHT AUFSTIEG RECHTS 1 stk 0,000
2 160 005456 STEP PLATE LEFT TRITTBLECH LINKS 1 stk 0,000
2 161 010055 FOOT BOARD RIGHT TRITTBLECH RECHTS 1 stk 0,000
6 170 000087 COUPLING PIN KUPPLUNGSBOLZEN 1 stk 1,100
6 180 501211 SAFETY CHAIN SICHERUNGSKETTE VERZ. 1 stk 0,065
GALVANIZED
6 190 000091 RUBBER RING GUMMIRING 1 stk 0,010
6 200 501262 SPRING PLUG DOUBLE FEDERSTECKER DOPPELT 1 stk 0,093
3 210 509412 HAND PUMP 160BAR HANDPUMPE 160BAR 1 stk 5,100
3 211 008770 RETAINER EMERGENCY HALTER NOTPUMPE 1 stk 0,000
PUMP
3 212 313296 HAND PUMP - PUMP HANDPUMPE PUMPENHEBEL 1 stk 0,000
LEVER
4 220 509416 SEMI-ROTARY HAND PUMP HANDFLÜGELPUMPE BAUART 1 stk 0,000
DESIGN A, FIG.2 A,FIG.2
3 230 531752 COMBINED COOLER KOMBI-KÜHLER ÖL/WASSER 1 stk 35,000
OIL/WATER
3 240 532646 PROTECTIVE BARRIER SCHUTZGITTER 1 stk 0,000
3 250 006829 EQUALIZING TANK 5.7 LTR. AUSGLEICHSBEHÄLTER 5,7LTR. 1 stk 0,000
3 260 003445 HINGE-JOINT HOLDER, SCHARNIERHALTER LINKS 1 stk 0,000
LEFT
3 270 000209 RIGHT HINGE-JOINT SCHARNIERHALTER RECHTS 1 stk 5,400
HOLDER
1 280 511165 REFLECTOR RED D=60 RÜCKSTRAHLER ROT D=60 2 stk 0,015
3 290 501275 GAS SPRING GASFEDER 500/150/2500N 2 stk 0,867
500/150/2500N WG-WG WG-WG
4 300 202443 ARTICULATED JOINT LOCK KNICKGELENKSPERRE 1 stk 2,200
50X10=580LG 50X10=580LG
4 310 501272 HINGED COTTER 8X40 DIN KLAPPSPLINT 8X40 DIN 11023 2 stk 0,020
11023
2 330 009888 COVERING FOR TANK ABDECKUNG FÜR TANK ZSB. 1 stk 0,000
ASSY.
7 340 317955 SHAFT FOR BRAKE ASSY. WELLE FÜR BREMSE ZSB. 1 stk 0,000
8 360 512647 RUBBER BEND DN 50 X GUMMIKRÜMMER DN 50 X 300 3 stk 0,519
300
8 370 530346 HOSE CLAMP SCHLAUCHSCHELLE 6 stk 0,039
8 380 502835 BOW-TYPE CLIP D=52 BÜGELSCHELLE D=52 1 stk 0,114
8 390 010299 HOLDER COOLING WATER HALTER 1 stk 0,520
PIPE RIGHT KÜHLWASSERROHR-DIESELF.

E120991
MOTORWAGEN MIT ANBAUTEILE

8 400 050242 COOLING WATER PIPE KÜHLWASSERROHR 1 stk 0,000
5 480 334975 BOLT D=40X138 BOLZEN D=40X138 1 stk 1,500
5 490 501213 BUMPER K=80X80X30 ANSCHLAG-PUFFER K=80X80X30 2 stk 0,400
5 500 000095 BEARING SHAFT LAGERWELLE 1 stk 17,000
5 510 000092 DISC D=110/70X5 SCHEIBE D=110/70X5 1 stk 0,220
5 520 202440 STEERING STOP LENK-ANSCHLAG 2 stk 1,460
5 530 000486 CAP - BEARING SHAFT DECKEL-LAGERWELLE 1 stk 1,360
5 540 500969 THREADED FERRULE SCHRAUBSTUTZEN M10X1 1 stk 0,000
M10X1
5 560 528688 SHIM PAßSCHEIBE 2 stk 0,001

E120991
MOTORWAGEN MIT ANBAUTEILE
1030
930
610 600 70 90
950
80 70 60
940
80 60 70 90
1130
890
570 160
540
560
880
100 110 200 880

410
120 190 910 920
130
180
1020 940 950
900
30
100 110
640
330 20
10
40 1010
100
40
110
110
100
140
50 50
FRONT END OF VEHICLE

VORDERWAGEN E120994

1 10 010587 FRONT END OF VEHICLE VORDERWAGEN SIEHE TEXT 1 stk 313,000
1 20 012307 REVOLVING TURRET DREHTURM SCHWEIßTEIL 1 stk 677,000
WELDED PART
1 30 504120 FOUR-POINT MOMENT VIERPUNKTMOMENTENLAGER 1 stk 56,000
BEARING
1 50 000255 BEARING BUSH LAGERBUCHSE D=85/70X69,5 2 stk 1,040
D=85/70X69.5
1 70 501934 WASHER, GALVANIZED UNTERLEGSCHEIBE VERZ. 54 stk 0,010
1 80 501773 HEXAGONAL NUT, SECHSKANTMUTTER 36 stk 0,035
SELF-LOCKING SELBSTSICHERND
1 90 528223 HEXAGON HEAD SCREW SECHSKANTSCHRAUBE 36 stk 0,126
1 1010 502242 SQUARE STOPPER VIERKANTSTOPFEN 6 stk 0,000
1 1020 528525 COUNTERSUNK SCREW SENKSCHRAUBE 2 stk 0,000
1 1030 526965 VALVE BLOCK 5-FOLD WEGEVENTILBLOCK 5-FACH 1 stk 0,000
1 110 501955 SPRING RING FEDERRING 10 stk 0,004
1110 500104 PLUG VERSCHLUßSTOPFEN 2 stk 0,022
1120 500107 PLUG VERSCHLUßSTOPFEN 1 stk 0,045
1 1130 538066 38 PLANETARY GEARING AXLE PLANETENTRIEBACHSE TYP 112 1 stk 260,000
TYPE 112
1 120 009413 FENDER HOLDER KOTFLÜGELHALTER ZSB. 1 stk 2,470
ASSEMBLY
1 130 009413 FENDER HOLDER KOTFLÜGELHALTER ZSB. 1 stk 2,470
ASSEMBLY
1 140 202408 FENDER (HALF SHELL) KOTFLÜGEL (HALBSCHALE) 2 stk 0,730
150 202436 SHEET-METAL COVER ABDECKBLECH 1 stk 1,540
1 180 501914 WASHER PLATE UNTERLEGSCHEIBE 2 stk 0,003
1 330 523064 30 HYDR. CYLINDER 80/35-430 HYDR.-ZYLINDER 80/35-430 2 stk 20,900
1 410 013296 U-BOLT BÜGELSCHRAUBE 4 stk 0,000
1 560 001659 PLATE FOR OPERATING PLATTE FÜR STEUERGERÄT ZSB. 1 stk 11,400
MECHANISM ASSY.
1 570 202156 COVER SHEET CONTROL DECKBLECH STEUERGERÄT 1 stk 0,400
UNIT
1 600 001612 HOLDER FOR AXLE HALTER FÜR 1 stk 0,314
HOLDING KEY ACHSSPERRSCHALTER
1 610 001613 HOLDER FOR AXLE HALTER FÜR 1 stk 0,314
HOLDING KEY ACHSSPERRSCHALTER
620 001697 HOLDER - SWITCH VALVE HALTER UMSCHALTVENTIL 1 stk 0,350
1 640 001608 HOLDER - BULKHEAD HALTER 1 stk 0,700
SCREWING ASSY. SCHOTTVERSCHRAUBUNG ZSB
650 307090 HOLDER FOR LOAD HALTER FÜR LASTANZEIGER 1 stk 0,000
INDICATOR
660 000759 SHEET-METAL COVER ABDECKBLECH 1 stk 0,000
1 900 001617 HOLDER - BRAKE HOSES HALTER BREMSSCHLÄUCHE VW. 1 stk 0,043
1 920 501829 HEXAGONAL NUT SECHSKANTMUTTER 1 stk 0,002
1 940 528739 DISC SCHEIBE 8 stk 0,006
FRONT END OF VEHICLE

E120994
VORDERWAGEN
480 330
160 190 70
410 490 410 340
60
420 420
410
470
590 420 160
270 40
600
480 490
200
140
350
360
150
160 240
410 160
450
420
460 270
330 20
340 410 670
210 430 420
230 380
440 100
400
390 110
390 170
510
370
200
560
520
430 380
170
210 160
310
430
320
10 580
180
610 530
620
550
630
640 570
220 80 330
30 50
50 340
500 660 120
280 280
660 260
250 540
470 300 90
330
340
470 470
TELESCOPIC BOOM ASSEMBLY

TELESKOPAUSLEGER BAUGRUPPE E120993
680
690
700
710

TELESKOPAUSLEGER BAUGRUPPE E120993

1 20 334972 BOLT ASSY. D=40X270 BOLZEN ZSB. D=40X270 1 stk 0,000
1 40 001694 BOLT D=40X243,7 BOLZEN D=40X243,7 1 stk 2,380
1 60 001655 BOLT D=50X437-S BOLZEN D=50X437-S 1 stk 6,930
1 80 334974 BOLT ASSY. LIFTING BOLZEN ZSB. 4 stk 0,000
CYLINDER-ROCKING ARM HUBZYL./DREHTURM
REVOLVING
1 100 001638 GUIDE NUT FÜHRUNGSMUTTER 4 stk 0,560
1 110 202943 SLIDING LEDGE GLEITLEISTE 4 stk 0,230
TELESKOPROHRE
1 140 001687 DISTRIBUTOR BLOCK, RIGHT VERTEILERBLOCK RECHTS 1 stk 1,150
TELESCOP. TELESKOP
1 150 001688 DISTRIBUTOR BLOCK, LEFT VERTEILERBLOCK LINKS 1 stk 1,150
TELESCOP. TELESKOPR
1 160 003741 SLIDE BARS, TELESCOPIC GLEITLEISTEN 4 stk 2,600
TUBE TELESKOPROHR
1 170 003740 SLIDE BARS, TELESCOPIC GLEITLEISTE TELESKOPROHR 4 stk 1,900
TUBE
1 190 001654 ROLLER FOR ROLLE FÜR GEGENHALTER 1 stk 0,195
COUNTERHOLDER
1 200 001648 PRESSURE PLATE LONG DRUCKPLATTE LANG HUBARM 2 stk 0,455
LIFTING ARM
1 210 001645 END STOP LIFTING ARM ANSCHLAG HUBARM 2 stk 1,220
1 230 001646 END STOP LIFTING ARM ANSCHLAG HUBARM 1 stk 0,720
1 240 536674 CLAMPING BUSH TYPE E EINSPANNBUCHSE TYP E 6 stk 0,330
FORM 3 FORM 3
FORM 3 FORM 3
1 260 509962 GUARD RING SICHERUNGSRING 2 stk 0,009
1 270 502356 GUARD RING SICHERUNGSRING 2 stk 0,006
1 280 528810 TIGHTENING PIN SPANNSTIFT 4 stk 0,049
FORM 3 FORM 3
1 350 001682 LEDGER, LEFT KNAGGE LINKS 1 stk 0,225
1 360 001683 LEDGER, RIGHT KNAGGE RECHTS 1 stk 0,225
1 370 505038 SEALING BRUSH 6D-40 ABDICHTBÜRSTE 6D-40 1 stk 0,180
L=276MM L=276MM
1 380 505032 SEALING BRUSH 6D-40 ABDICHTBÜRSTE 6D-40 2 stk 0,250
L=386MM L=386MM
1 400 501870 HEXAGONAL NUT, FLAT, SECHSKANTMUTTER FLACH 4 stk 0,278
GALVANIZED VERZINKT
1 440 001640 LEDGER KNAGGE 2 stk 0,930
1 470 501225 V-RING VA-0070 D=63 V-RING VA-0070 D=63 8 stk 0,010
1 480 202946 SLIDE BAR LEFT TELESCOPIC GLEITLEISTE LINKS 1 stk 0,190
TUBE TELESKOPROHR
1 490 202945 SLIDE BAR, RIGHT, GLEITLEISTE RECHTS 1 stk 0,190
TELESCOPIC TUBE TELESKOPROH
1 500 001707 DISC D=90/50.5X4 SCHEIBE D=90/50,5X4 2 stk 0,230
1 520 001620V LIFTING ARM CPL. PAINTED HUBARM KPL. LACKIERT 1 stk 319,000
1 530 001664V TELESCOPIC TUBE PAINTED TELESKOPROHR LACKIERT 1 stk 320,000

E120993
TELESKOPAUSLEGER BAUGRUPPE

1 540 001699V SWIVELLING JACK ASSY. SCHWENKBOCK ZSB. 1 stk 64,500
PAINTED LACKIERT
1 550 318995V QUICK CHANGE PLATE SCHNELLWECHSELPLATTE 1 stk 116,000
PAINTED LACKIERT
1 600 001685 HOLDER ASSY. HALTER ZSB. 1 stk 0,610
1 620 528808 TIGHTENING PIN SPANNSTIFT 2 stk 0,038
1 630 007560 HOLLOW PIN FOR LOCKING HOHLSTIFT F. 2 stk 0,000
CYLINDER VERRIEGEL.ZYL.
1 640 000351 BOLT D=39.5X154 BOLZEN D=39,5X154 2 stk 0,000
1 660 001705 BEARING BUSH D=60/50X67,5 LAGERBUCHSE D=60/50X67,5 2 stk 0,510
1 670 001693 WEAR BAR VERSCHLEIßSCHIENE 1 stk 0,020
2 680 318996 PROTECTION TELESCOPIC SCHUTZ TELESKOPR. HYDR. 1 stk 0,000
TUBE HYDR. VERB.
2 690 013587 COVER FOR BLOCK-BALL ABDECKUNG 1 stk 0,000
COCK F.BLOCKKUGELHAHN
2 700 013589 HOLDER - SWITCH VALVE HALTER UMSCHALTVENTIL 1 stk 0,350
2 710 003900 PROTECTING PLATE SCHUTZBLECH 2 stk 0,000

E120993
TELESKOPAUSLEGER BAUGRUPPE
10
20
TIRES ASSEMBLY
BEREIFUNG BAUGRUPPE E990973

1 10 521992 TIRES 10.00 R 15 X MINE D 2 REIFEN 10.00 R 15 X MINE D 2 1 stk 75,000
1 20 521993 RIM 7.5-15/4 TLG. SUPER HD FELGE 7.5-15/4 TLG. SUPER HD 1 stk 0,000
TIRES ASSEMBLY
E990973
BEREIFUNG BAUGRUPPE
80 10
90
40 20
30
100
50
60
70
DIESEL ENGINE
DIESELMOTOR E120992
130
120 140 110 100
DIESEL ENGINE
DIESELMOTOR E120992

1 10 548944 DIESEL ENGINE BF4M 2012 DIESELMOTOR BF4M 2012 1 stk 0,000
1 20 509580 CABLE LINE SEILZUG 1 stk 0,840
1 30 008661 25 VARIABLE PUMP 90R055 NFPE VERSTELLPUMPE 90R055 1 stk 42,000
24V NFPE 24V
1 40 005125 EARTHING STRAP ENGINE 400 MASSEBAND MOTOR 400 LG. 1 stk 0,000
LG.
1 50 509422 FLANGE FLE-PA D=314,25 FLANSCH FLE-PA D=314,25 1 stk 0,868
1 60 531555 CLAMPING HUB 16/32 PITCH KLEMMNABE 16/32 PITCH 1 stk 0,000
1 70 531557 PUMP MOUNTING FLANGE SAE3 PUMPENANBAUFLANSCH SAE3 1 stk 14,600
1 80 203153 LEVER - CABLE LINE FOR HEBEL-GASZUG 1 stk 0,125
ACCELERATOR
1 90 003440 THRUST - CABLE LINE FOR WIDERLAGER-GASZUG 1 stk 0,200
ACCELERATOR
1, 2 100 545883 GEARED PUMP + VALVE PGP517 ZAHNRADP.+VENT. PGP517 1 stk 9,800
33CCM 33CCM
2 110 500904 SAE-ES-FLANGE R1 1/4"3000PSI SAE-ES-FLANSCH R1 1 stk 0,953
1/4"3000PSI
2 120 005126 IMPREGNATED CABLE MASSEKABEL LIMA/MOTOR 300 1 stk 0,000
DYNAMO/ENGINE 300 LG. LG.
2 130 523988 BALL COCK BKH G3/8" 1113 KUGELHAHN BKH G3/8" 1113 1 stk 0,000
2 140 510417 OIL DRAIN PLUG WITH CHAIN + ÖLABLAßSTOPFEN MIT 1 stk 0,100
CAP KETTE+KAPPE
DIESEL ENGINE
E120992
DIESELMOTOR
70
80 100
50
90
30
10
60
40
20
DIESEL TANK
DIESELTANK E120530

1 10 010866 DIESEL TANK WELDED PART DIESELTANK SCHWEIßTEIL 1 stk 36,000
1 20 500931 TANK TRANSMITTER TANKGEBER 1 stk 0,420
EAN4103590500038 EAN4103590500038
1 30 321171 RETURN PIPE RÜCKLAUFLEITUNG 1 stk 0,000
1 40 500801 OIL DRAIN PLUG WITH CHAIN + ÖLABLAßSTOPFEN MIT 1 stk 0,150
CAP KETTE+KAPPE
1 50 000465 HOSE D60X80 TANK SCHLAUCH D60X80 TANK 1 stk 0,000
1 60 502222 GASKET DICHTRING 1 stk 0,004
1 70 500971 TANK CAP WITH LOCK TANKVERSCHLUß MIT SCHLOß 1 stk 0,385
1 80 000051 FILLER ASSY. EINFÜLLSTUTZEN ZSB. 1 stk 0,750
1 90 010870 SUCTION TUBE - DIESEL TANK SAUGROHR DIESELTANK 1 stk 0,000
1 100 501263 HOSE CLAMP DIN3017/1 SCHLAUCHSCHELLE DIN3017/1 2 stk 0,036
DIESEL TANK
E120530
DIESELTANK
40
40
30
10
20
21
HYDRAULIC TANK
HYDRAULIKTANK E120985
HYDRAULIC TANK
HYDRAULIKTANK E120985

1 10 012283 HYDR. TANK WELDED HYDR.TANK SCHWEIßTEIL 0 stk 39,255
PART
1 20 500801 OIL DRAIN PLUG WITH ÖLABLAßSTOPFEN MIT 0 stk 0,150
CHAIN + CAP KETTE+KAPPE
1 30 500819 OIL GAUGE GLASS ÖLSCHAUGLAS GN543-30 0 stk 0,020
1 40 501499 COMBINED SAUG-RÜCKLAUFFILTERKOMB.10µM 0 stk 5,800
SUCTION-RETURN
FILTER10µM
2 50 542747 FILLING VENTILATOR EINFÜLLBELÜFTER SPA.1731.10.5 0 stk 0,194
2 60 500930 TEMPERATURE TEMP.-GEBER HYDR. 90°C +/-3°C 0 stk 0,050
TRANSMITTER HYDR. 90°C
+/-3°C
HYDRAULIC TANK
E120985
HYDRAULIKTANK
10 20
80
60
90
70 50 40 30
EXHAUST SYSTEM
ABGASANLAGE E120684

1 10 010580 WASTE-GAS PIPE (SOUND ABGASROHR 1 stk 0,000
ABSORBER OUTLET) (SCHALLDÄMPFERAUST.)
1 20 500923 SPIRAL-TYPE SOUND SPIRALSCHALLDÄMPFER TS 25 1 stk 8,600
ABSORBER TS 25 PR PR
1 30 010584 WASTE GAS PIPE ABGASROHR 1 stk 2,273
1 40 505159 WASTE-GAS CATALYZER ABGAS-KATALYSATOR 1 stk 3,600
1 50 010576 WASTE GAS PIPE ABGASROHR 1 stk 2,120
1 60 010577 RETAINER LESS HYDROSTATIC, HALTER 2 stk 0,000
LESS OSCILLATING
1 70 317996 EXHAUST OUTPUT PIPE AUSPUFFENDROHR ZSB. 1 stk 0,000
1 80 000132 SOUND ABSORBER HOLDER SCHALLDÄMPFERHALTER 1 stk 0,660
1 90 501421 BOW-TYPE CLIP D=70 BÜGELSCHELLE D=70 1 stk 0,000
EXHAUST SYSTEM
E120684
ABGASANLAGE
50 60 70
40
10
20
30
20 10
AIR FILTER PLANT DONALDSON

LUFTFILTERANLAGE DONALDSON E100474

LUFTFILTERANLAGE DONALDSON E100474

1 10 319371 CONNECTING PIECE - AIR VERBINDUNGSSTÜCK LUFTFILTER 2 stk 0,255
FILTER
1 20 522315 HOSE BEND NW80 SCHLAUCH-KRÜMMER NW80 2 stk 0,100
1 30 010594 AIR FILTER TUBE LUFTFILTERROHR 1 stk 0,000
1 40 512968 REDUCER D=76/89 REDUZIERSTÜCK D=76/89 1 stk 0,000
1 50 531640 FIXING CLIP D=203X114 BEFESTIGUNGSSCHELLE 2 stk 0,000
D=203X114
1 60 010560 RING FOR AIR FILTER RING FÜR LUFTFILTER 1 stk 0,000
1 70 531639 36 AIR FILTER D=203X400 LUFTFILTER D=203X400 1 stk 0,000
2 80 533881 CYCLONE ZYKLON 1 stk 2,100
2 90 050109 REDUCING SOCKET ZYCLON REDUZIERSTUTZEN ZYCLON 1 stk 0,000

E100474
LUFTFILTERANLAGE DONALDSON
11
10 11 220 20
150
30
100 40
110
50
60
320
91 91 90 70 80
DRIVER'S SHELTER
FAHRERSCHUTZDACH E120679
DRIVER'S SHELTER
70 140 300
260 130 120 250 360
230 240
DRIVER'S SHELTER
270 281
380
370
280
290
DRIVER'S SHELTER
160 170 180 190
210
200
DRIVER'S SHELTER

1 10 346572 DRIVER'S SHELTER 1200 FAHRERSCHUTZDACH 1200 1 stk 271,000
1 11 348292 DRIVER'S SHELTER, WELDED FAHRERSCHUTZDACH 1 stk 250,000
PART SCHWEIßTEIL
1 20 500942 CONTROL GRIP /352 DREHGRIFF /352 1 stk 0,080
1 30 500941 STEERING WHEEL D=350MM LENKRAD D=350MM 1 stk 1,800
1 40 510185 CAP FOR STEERING WHEEL KAPPE FÜR LENKRAD D=350 1 stk 0,015
D=350
1 50 519638 STEERING COLUMN OTP-TT 500 LENKSÄULE OTP-TT 500 1 stk 7,150
1 60 529650 35 FOOD PEDAL 03F110A/H40-252 FUßPEDAL 03F110A/H40-252 1 stk 1,435
"D" "D"
1, 3 70 005184 HOLDER FOR STEERING HALTER LENKSÄULE 1 stk 0,000
COLUMN
2 71 050702 HOLDER FOR STEERING HALTER LENKSÄULE 1 stk 0,000
COLUMN
1 80 500924 EQUALIZATION TANK 0.15 LTR. AUSGLEICHSBEHÄLTER 0,15 1 stk 0,090
LTR.
1 90 529651 FOOT PEDAL - BRAKE FUßPEDAL-BREMSE 1 stk 1,450
1 91 509196 FOOD PEDAL MK III HD FUßPEDAL MK III HD 1 stk 1,395
REINFORCED VERSTÄRKT
1 100 000723 LAMP BRACKET ON THE RIGHT LAMPENHALTER RECHTS 1 stk 1,000
1 110 000724 LAMP BRACKET ON THE LEFT LAMPENHALTER LINKS 1 stk 1,000
3 120 325777 COVERING FOR "ORBITROL" ORBITROLABDECKUNG 1 stk 0,000
3 130 318993 SHEET METAL FOR BLECH F. 1 stk 0,000
FOOT-OPERATED FUßSCHALTER-HAMMER
SWITCH-HAMMER
3 140 501520 28 DRIVER'S SEAT MSG 20 WITH FAHRERSITZ MSG 20 1 stk 19,150
BELT M.BECKENGURT
1 150 346573 FALLING OBJECT PROTECTIVE STEINSCHLAGSCHUTZ 1 stk 80,000
SYSTEM
5 160 508899 SPRAYING NOZZLE - DOUBLE SPRITZDÜSE-DOPPEL D=10 2 stk 0,008
D=10
5 170 508896 WIPER BLADE 400MM WISCHERBLATT 400MM 2 stk 0,000
5 180 546965 WIPER MOTOR 24V-120° WISCHERMOTOR 24V-120° 1 stk 0,800
5 200 508888 WIPER ARM 449MM WISCHERARM 449MM 1 stk 0,156
5 210 547055 WIPER ARM 350MM WISCHERARM 350MM 1 stk 0,000
1 220 050135 INSTRUMENT PANEL ARMATURENKASTEN GROßE 1 stk 0,000
AUSFÜH.
2 221 050520 INSTRUMENT BOX ARMATURENKASTEN 1 stk 0,000
2 222 050701 CONTROL BOARD ARMATURENTAFEL 1 stk 0,000
2 223 010122 INSTRUMENT PANEL ASSY. TSL ARMATURENKASTEN ZSB TSL 1 stk 0,000
SPRITZ
2 224 010125 INSTRUMENT PANEL ASSY. ARMATURENTAFEL ZSB 1 stk 0,000
3 230 319006 BOTTOM PLATE BODENBLECH SENKRECHT 1 stk 4,610
3 240 319004 SHEET METAL FOR SEAT BLECH FÜR SITZKONSOLE 1 stk 12,350
CONSOLE
3 250 005178 BOTTOM PLATE BODENBLECH 1 stk 0,000
3 260 343359 HOLDER FOR HAND BRAKE HALTER HANDBREMSVENTIL 2 stk 0,000
VALVE
4 270 008593 LAMP BRACKET ASSY. LAMPENHALTER ZSB. 2 stk 0,000
4 280 332792 LAMP BRACKET ON THE LEFT LAMPENHALTER LINKS 1 stk 0,000
4 281 332788 STEEL TUBE INSIDE STAHLROHR INNEN 2 stk 0,000
4 290 332793 LAMP BRACKET ON THE RIGHT LAMPENHALTER RECHTS 1 stk 0,000
3 300 319011 TUBE BEND FOT STEPS ROHRBOGEN F. AUFSTIEG 2 stk 0,000
310 509197 PEDAL ATTACHING SET PEDAL-ANBAUSATZ 1 stk 0,027
1 320 000169 COVER OVER "ORBITROL" ABDECKUNG ÜBER ORBITROL 1 stk 1,500
330 525087 CONTROL LEVER CARRIER STEUERHEBELTRÄGER 1 stk 0,000
331 317994 HOLDER FOR CONTROL LEVER HALTER STEUERHEBEL 1 stk 0,000
RIGHT RECHTS
2 340 202454 RAILING -DOOR GELÄNDER 2 stk 1,950
2 350 317884 HOLDER FOR LOAD INDICATOR HALTER FÜR LASTANZEIGE 1 stk 0,000
3 360 545781 HAND BRAKE VALVE 30 BAR HANDBREMSVENTIL 30 BAR 1 stk 0,000
4 370 542994 FLASHING LIGHT 12V/24V BLITZLEUCHTE 12V/24V 1 stk 0,000
ORANGE ORANGE
4 380 050115 HOLDER FLASHING LIGHT HALTER BLITZLEUCHTE 1 stk 0,000
DRIVER'S SHELTER
E120679
FAHRERSCHUTZDACH
COMPONENTS FOR DANA-REAR

AXLE E120705
BAUTEILE FÜR DANA-HINTERACHSE

1 10 008255 BRAKE LEVER BREMSHEBEL 2 stk 0,000
1 20 332209 HYDR. CYLINDER 70/40-100 HYDR.-ZYLINDER 70/40-100 1 stk 8,000
COMPONENTS FOR DANA-REAR

AXLE E120705
BAUTEILE FÜR DANA-HINTERACHSE
MOTORCAR
MOTORWAGEN VM E120986
50
90
MOTORCAR
110 120
310 320
300
290
30
MOTORCAR
260 250 250
250
260
250
250
260
250
MOTORCAR

1 10 008660 24 VARIABLE MOTOR 51D110 P8 VERSTELLMOTOR 51D110 P8 1 stk 42,000
P8 24V P8 24V
1 20 502299 O-RING 160.00X3.00 O-RING 160,00X3,00 1 stk 0,005
1, 3 30 538067 39 PLANETARY GEARING AXLE PLANETENGETRIEBEACHSE 1 stk 345,000
TYPE 311/112 311/112
1, 2 50 010850 MOTORCAR BF4M2012 MOTORWAGEN BF4M2012 1 stk 1060,000
(DANA112) (DANA112)
1 60 338575 BOLTN D=40X112 BOLZEN D=40X112 1 stk 1,100
2 90 010831 BOLT FOR OSCILLATING PENDELACHSBOLZEN 1 stk 0,000
AXLE
3 110 531756 SAFETY DEVICE AGAINST ROHRBRUCHSICHERUNG 2 stk 0,000
PIPE BREAKAGE VP-N-H-1/2" VP-N-H-1/2"
3 120 531757 HEXAGON HOUSING 1/2" SECHSKANTGEHÄUSE 1/2" 2 stk 0,000
4 250 507348 ONE-HALF OF FLANGE SAE SAE-FLANSCHHÄLFTE 1" 8 stk 0,000
1" 6000PSI 6000PSI
4 260 502583 O-RING 25 FOR HOSE DN25 O-RING 25 FÜR SCHLAUCH 4 stk 0,000
DN25
3 290 001532 COUNTERWEIGHT KONTERGEWICHT 2 stk 0,000
3 300 E100148 14 OSCILLATING AXLE FITTING PENDELACHSEINBAU 1 stk 0,000
ASSY. BAUGRUPPE
3 310 501585 HIGH PRESSURE HOSE HD-SCHLAUCH DKOL-DKOL 2 stk 0,488
DKOL-DKOL 90° 90°
3 320 524083 VENTILATING VALVE M8 ENTLÜFTUNGSVENTIL M8 4 stk 0,000
MOTORCAR
E120986
MOTORWAGEN VM
20
30
10
40
50
60 110
100
40
70
90
50
60
210
130
140
80
180
150
160
120
170
OSCILLATING AXLE FITTING ASSY.

PENDELACHSEINBAU BAUGRUPPE E100148

1 10 001597 CYLINDER HOLDER ZYLINDERHALTER 2 stk 2,500
1 50 528817 SPLINT SPLINT 4 stk 0,004
1 70 523060 29 HYDR. CYLINDER 55/184 HYDR.-ZYLINDER 55/184 2 stk 9,575
1 80 001606 U-BOLT BÜGELSCHRAUBE 4 stk 1,350
1 100 501850 HEXAGONAL NUT SECHSKANTMUTTER 16 stk 0,095
1 110 001601 CYLINDER HOLDER (ON ZYLINDERHALTER AUF ACHSE 2 stk 4,500
AXLE)
1 120 010831 BOLT FOR OSCILLATING PENDELACHSBOLZEN 1 stk 0,000
AXLE
1 130 528080 SCREW WITH HEXAGONAL INNENSECHSKANTSCHRAUBE 10 stk 0,031
RECESSED HOLE
1 150 000137 DISC D=120/85X0,5 SCHEIBE D=120/85X0,5 1 stk 0,000
1 180 000134 STRAP LASCHE 1 stk 0,160
200 000731 FLANGE D120X51 ST52.3 FLANSCH D120X51 ST52.3 1 stk 1,530
1 210 538067 39 PLANETARY GEARING AXLE PLANETENGETRIEBEACHSE 1 stk 345,000
TYPE 311/112 311/112
OSCILLATING AXLE FITTING ASSY.

E100148
PENDELACHSEINBAU BAUGRUPPE
50 60 140 150 160 70 80
90
130
40 30 120
110
20 10
100
170
BRAKE PEDAL SYSTEM

BREMSPEDALANLAGE BEI S1X E120703

1 10 500284 ADJUSTABLE SCREW-ON EINSTELLBARER-AUFSCHRAUBSTUTZ 1 stk 0,059
SOCKET
1 20 538152 PRESSURE SENSOR 0-40 DRUCKSENSOR 0-40 BAR 1 stk 0,120
BAR
1 30 510317 PROTECTIVE CAP SCHUTZKAPPE 1 stk 0,791
1 40 500964 PISTON ROD D=9MM KOLBENSTANGE D=9MM L=133MM 1 stk 0,148
L=133MM
1 50 501260 COTTER BOLT 28X10 SPLINTBOLZEN 28X10 1 stk 0,019
1 60 528814 SPLINT SPLINT 1 stk 0,002
1 70 500957 HOLLOW SCREW M14X1.5 HOHLSCHRAUBE M14X1,5 1 stk 0,000
1 90 500142 ADJUSTABLE L-STUD EINSTELLBARER-L-STUTZEN 1 stk 0,050
1 100 003437 HOSE LINE 650 LG. NW SCHLAUCHLEITUNG 650 LG. NW 8MM 1 stk 0,000
8MM
1 110 500970 THREADED FERRULE SCHRAUBSTUTZEN 1 stk 0,000
1 130 501524 MAIN BRAKE CYLINDER HAUPTBREMSZYLINDER D=25,4X36 1 stk 0,772
D=25.4X36
1 140 532291 RING FITTING RINGSTUTZEN M10X1/M10X1 1 stk 0,000
M10X1/M10X1
1 160 500993 OIL PRESSURE ÖLDRUCKSCHALTER-SCHLIEßER 1 stk 0,095
SWITCH-CONTACT
1 170 529651 FOOT PEDAL - BRAKE FUßPEDAL-BREMSE 1 stk 1,450
BRAKE PEDAL SYSTEM

E120703
BREMSPEDALANLAGE BEI S1X
110 10
20 30
50
100
80
90
60 70 40
WORKING BASKET
ARBEITSKORB E120644

1 10 343602 DOWN PIPE WORKING BASKET FALLROHR ARBEITSKORB 2 stk 1,650
1 20 329944 CLOSING PLATE SCHLIEßBLECH 1 stk 3,260
1 30 343596 BASKET, WELDED PART KORB SCHWEIßTEIL 1 stk 139,130
1 40 343594 BASKET FASTENING POINT KORBAUFNAHME 1 stk 98,350
1 50 329943 CLOSING PLATE - WORKING SCHLIEßBLECH ARBEITSKORB 1 stk 3,380
PLATFORM
1 60 343598 GUSSET PLATE KNOTENBLECH 2 stk 0,890
1 70 343599 SQUARE TUBE WORKING QUADRATROHR ARBEITSKORB 4 stk 0,580
BASKET
1 80 329942 WELDED PRESS GRATING - SCHWEIßPREßROST 1 stk 0,000
WORKING BASKET ARBEITSKORB
1 90 338370 LADDER WORKING BASKET LEITER ARBEITSKORB 1 stk 5,290
1 100 329941 WELDED PRESS GRATING - SCHWEIßPREßROST 1 stk 0,000
WORKING BASKET ARBEITSKORB
1 110 537831 WELDING BELT L=100 PROFIL-ANSCHWEIßBAND 4 stk 0,207
L=100
WORKING BASKET
E120644
ARBEITSKORB
FIRE EXTINGUISHING PLANT

FEUERLÖSCHANLAGE E120978

1 10 545984 41 HAND FIRE EXTINGUISHER HANDFEUERLÖSCHER 1 stk 0,000
1 20 528740 O-RING 150 FOR PVC-TUBE O-RING 150 FÜR PVC-ROHR 1 stk 0,040
1 30 301386 HOLDER FIRE EXTINGUISHER HALTER FEUERLÖSCHER 1 stk 0,000
FIRE EXTINGUISHING PLANT

E120978
FEUERLÖSCHANLAGE
Pos. Art.No. Page Description Benennung Qty. Units Weight

Pos. Art.Nr. Seite Menge Einheit Gewicht
10 E100509 19 STEERING AND WORKING LENK- UND ARBEITSHYDRAULIK 1 stk 0,000
HYDRAULICS
20 E100510 20 DRIVE UNIT FAHRANTRIEB 1 stk 0,000
30 E121099 21 VEHICLE ELECTRICS SCALER WITH FAHRZEUGELEKTRIK SCALER 1 stk 0,000
CABIN M.KAB
40 E121100 22 EL. SERVO CONTROL EL. VORSTEUERUNG 1 stk 0,000
50 MZ100001 43 DRIVE UNIT S1X FAHRANTRIEB S1X 1 stk 0,000
WIRING SCHEME
E121095
SCHALTPLÄNE
sw ivel cylinder
steering 110 110
cylinder
35
35
100
M18*1,5
M18*1,5
D N6
D N6
300
80 35 80 80
680 680 0,8
0,8
120 120
D N1 0
D N1 0
620 620
670 660
see drive unit E100510
130
P/Speise F1
P/Speise F1
D N6
1/2" OSPC 250LS 1/2" 130

L R A B
90 A=175 bar
B=175 bar
160 170 170 160

140
150 150
80
40L
>< LS M
1/4"
690 690
DN 1 0
DN 1 0
P T
1/2" 1/2"
175bar
180bar
600 610 570 LS 180
24V
D N1 2
D N1 2
D N1 0
70 T P
Schwenke
n
590 580 700
DN 1 6 DN 1 6 DN1 6 P/EF B8 see page 2
490 500 530 520 130
D N1 2 D N6
see drive unit E100510
480 DN2 5
L1 C1
DN2 5
T/F B1
200 210
70
LS P EF 540 710
DN2 0 T B8 see page 2
><
650
><
50 D N6 LS B8 see page 2
><
L
74,9KW 33cm³ 470
2200rpm 2PX330C
S
550
D N2 5
560
hydraulic hoses in mining version
hydraulic screwings JIC 37°
72L--> 2300rpm
STEERING AND WORKING

HYDRAULICS E100509
LENK- UND ARBEITSHYDRAULIK
lifting 4th control telescopic receiving

tipping cylinder locking cylinder
cylinder circuit cylinder cylinder
270 320
1300
260 400
711
335
711
280 280 370

250
1
460
2
430
40
830 840
3
55
45 45
M18*1,5
40
M18*1,5
M18*1,5
M18*1,5
450 440 DN 6 70
90 80 270 270 80 100
300 260
1 1 U 820 810
P 250bar
M16*1,5
3 3 CBCA-LHN
2 2
290 290 0 1 0 1 270
770 780 240
D N1 0
D N1 2
DN 1 2
790 800 790
800
740 850 850
760 D N1 2
860 860
D N1 2
DN 1 2
760
DN 1 2
750
DN 1 2
750 870 870

740
410 270
D N1 2
510 V1
C1
DN 6
510
C2
A=250bar
V2
B=250bar
A B B= 250 bar A B A B A B A B 270
D N6
220
on/off on/off
24V
DN 6
11-32V 24V 920
11-32V 11-32V 930
100L
100L
25L
100L
100L
M 880 880
D N1 2 DN 1 2
70 70
M18*1,5
M18*1,5
38
38
880 880
DN 1 2
D N1 2
342
342
200bar
420 420
LS LX
D N6
D N6
900 890
T P
tipping lift / lower parallel
cylinder additional circuit telescopiccylinder
locking cylinder guidance
transmitting
see page 1
730 cylinder
B1 T D N2 0
720
C1 P/EF D N1 6
910
B1 LS/LX D N6

HYDRAULICS E100509

1 50 509246 GEARED PUMP + VALVE ZAHNRADP.+VENT. 2PX330C 1 stk 11,000
2PX330C
1, 2 70 530000 SCREW COUPLING MINIMESS MINIMEß-SCHRAUBKUPPLUNG 2 stk 0,000
VS
1, 2 80 519638 STEERING COLUMN OTP-TT LENKSÄULE OTP-TT 500 1 stk 7,150
500
1, 2 90 537220 STEERING UNIT OSPC 250 LS LENKEINHEIT OSPC 250 LS 1 stk 5,840
1, 2 100 008780 26 HYDR. CYLINDER 80/35-300 HYDR.-ZYLINDER 80/35-300 1 stk 0,000
1 120 005341 SHIELD Ø 0,8 BLENDE Ø 0,8 2 stk 0,000
1 130 500826 CHECK VALVE RS 8L RÜCKSCHLAGVENTIL RS 8L 2 stk 0,130
1 140 526966 VALVE BLOCK 1FOLD WEGEVENTILBLOCK 1-FACH 1 stk 0,000
1 150 523060 29 HYDR. CYLINDER 55/184 HYDR.-ZYLINDER 55/184 2 stk 9,575
1 160 531757 HEXAGON HOUSING 1/2" SECHSKANTGEHÄUSE 1/2" 2 stk 0,000
1 170 531756 SAFETY DEVICE AGAINST ROHRBRUCHSICHERUNG 2 stk 0,000
PIPE BREAKAGE VP-N-H-1/2" VP-N-H-1/2"
1 180 519395 2/2 SEAT VALVE ELECTR. 24V 2/2-WEGE-SITZVENTIL 1 stk 1,500
ELEKTR.24V
1 200 000078 RETURN ACCUMULATOR RÜCKLAUFSAMMLER 1 stk 3,000
1 210 520347 CHECK VALVE RSV 28LR-WD RÜCKSCHLAGVENTIL RSV 1 stk 0,600
28LR-WD
2 220 526970 VALVE BLOCK 5-FOLD 24V WEGEVENTILBLOCK 5-FACH 24V 1 stk 28,000
2 240 530628 6-WAY BALL COCK 2F.R1/2" 6-WEGE KUGELHAHN 2F.R1/2" 1 stk 0,000
2 260 523926 VALVE HOUSING R1/2"/ R1/4" VENTIL-GEHÄUSE R1/2"/ R1/4" 2 stk 0,000
2 270 523935 LOWERING BRAKE VALVE SENKBREMSVENTIL-PATRONE 6 stk 0,100
CARTRIDGE 60L/MI 60L/MI
2 290 523931 VALVE HOUSING WITH VENTIL-GEHÄUSE M. 2 stk 1,200
HOLLOW SCREW. HOHLSCHR.
1, 2 300 521635 PRESSURE SENSOR 0-250 DRUCKSENSOR 0-250 BAR 1 stk 0,000
BAR
2 410 523925 VALVE HOUSING DOUBLE VENTIL-GEHÄUSE DOPPELT 1 stk 0,000
1, 2 430 501570 DUST SLEEVE TYPE 63 STAUB-MUFFE TYP 63 1 stk 0,010
2 440 501568 SV-COUPLING - PLUG BG313 SV-KUPPLUNG-STECKER BG313 1 stk 0,190
2 450 501567 SV-COUPLING SLEEVE BG313 SV-KUPPLUNG-MUFFE BG313 1 stk 0,350
2 460 501569 DUST PLUG TYPE 63 STAUB-STECKER TYP 63 1 stk 0,009
1 480 523999 CHECK VALVE R3/8 RÜCKSCHLAGVENTIL R3/8" 1 stk 0,000
1 490 524000 CHECK VALVE R1" RÜCKSCHLAGVENTIL R1" 1 stk 0,000
1 500 008686 ACCUMULATOR BLOCK SAMMELBLOCK DRUCK 1 stk 0,000
PRESSURE
2 510 512441 HIGH PRESSURE HOSE HD-SCHLAUCH 2 stk 0,000
DKJ90°9/16-DKJ9/16 DKJ90°9/16-DKJ9/16
DKJ7/16-DKJ90°7/16 DKJ7/16-DKJ90°7/16
1 530 521339 HIGH PRESSURE HOSE DKJ HD-SCHLAUCH DKJ 90°7/8-DKJ 1 stk 0,000
90°7/8-DKJ 7/8 7/8
1 540 512488 HIGH PRESSURE HOSE HD-SCHLAUCH DKJ3/4-DKJ3/4 1 stk 0,000
DKJ3/4-DKJ3/4 90° 90°
1 550 533464 HIGH PRESSURE HOSE HD-SCHLAUCH DKJ3/4-DKJ 3/4 1 stk 0,000
DKJ3/4-DKJ 3/4 45° 45°
1 560 544209 HIGH PRESSURE HOSE DKJ 1 HD-SCHLAUCH DKJ 1 5/16 45°-S.T 1 stk 0,000
5/16 45°-S.T
1 570 531822 HIGH PRESSURE HOSE DKJ HD-SCHLAUCH DKJ 1 stk 0,000
90°9/16-DKJ3/4 90°9/16-DKJ3/4
1 580 544211 HIGH PRESSURE HOSE DKJ HD-SCHLAUCH DKJ 1.1/16 90°-S.T 1 stk 0,000
1.1/16 90°-S.T
1 590 544210 HIGH PRESSURE HOSE HD-SCHLAUCH DKJ1.1/16 1 stk 0,000
DKJ1.1/16 90°-TEXT 90°-TEXT
90°7/8-DKJ 7/8 7/8
1 610 521314 HIGH PRESSURE HOSE DKJ HD-SCHLAUCH DKJ 7/8-DKJ 1 stk 0,000
7/8-DKJ 90°7/8 90°7/8

HYDRAULICS E100509

1 620 522805 HIGH PRESSURE HOSE HD-SCHLAUCH DKJ3/4-DKJ 3/4 2 stk 0,600
DKJ3/4-DKJ 3/4 45° 45°
1 650 532353 HIGH PRESSURE HOSE DKJ HD-SCHLAUCH DKJ 7/16-DKJ 1 stk 0,000
7/16-DKJ TEXT TEXT
1 660 521308 HIGH PRESSURE HOSE DKJ HD-SCHLAUCH DKJ 7/16 -DKJ 90° 1 stk 0,000
7/16 -DKJ 90°
7/16 -DKJ 90°
1 680 527787 HIGH PRESSURE HOSE HD-SCHLAUCHDKJ7/16-DKJ7/16 2 stk 0,000
DKJ7/16-DKJ7/16 90° 90°
1 690 508040 HIGH PRESSURE HOSE HD-SCHLAUCH DKJ3/4-DKJ 90° 2 stk 0,000
DKJ3/4-DKJ 90° 3/4 3/4
1 700 521305 HIGH PRESSURE HOSE DKJ HD-SCHLAUCH DKJ 90°7/8 1 stk 0,000
90°7/8 -DKJ7/8 -DKJ7/8
1 710 544119 HIGH PRESSURE HOSE DKJ 1 HD-SCHLAUCH DKJ 1 1/16- 1 stk 0,000
1/16- S.TEXT S.TEXT
2 720 521304 HIGH PRESSURE HOSE DKJ HD-SCHLAUCH DKJ 45° 7/8 -DKJ 1 stk 0,000
45° 7/8 -DKJ
2 730 544212 HIGH PRESSURE HOSE DKJ HD-SCHLAUCH DKJ 1.1/16 45°-S.T 1 stk 0,000
1.1/16 45°-S.T
2 740 519979 HIGH PRESSURE HOSE DKJ HD-SCHLAUCH DKJ 7/8-DKJ 7/8 2 stk 0,000
7/8-DKJ 7/8
7/8-DKJ 7/8
45°7/8-DKJ 7/8 7/8
2 770 508040 HIGH PRESSURE HOSE HD-SCHLAUCH DKJ3/4-DKJ 90° 1 stk 0,000
DKJ3/4-DKJ 90° 3/4 3/4
2 780 526160 HIGH PRESSURE HOSE DKJ HD-SCHLAUCH DKJ 3/4 1 stk 0,000
3/4 90°-DKJ3/4 90°-DKJ3/4
45°7/8-DKJ 3/4 3/4
45°7/8-DKJ 3/4 3/4
7/16 -DKJ 45°
7/16 -DKJ 45°
2 830 508031 HIGH PRESSURE HOSE HD-SCHLAUCH DKJ-DKJ 7/16 1 stk 0,000
DKJ-DKJ 7/16
2 840 508030 HIGH PRESSURE-HOSE HD-SCHLAUCH DKJ-DKJ 9/16 1 stk 0,000
DKJ-DKJ 9/16
3/4-DKJ 3/4
2 860 521322 HIGH PRESSURE HOSE DKJ HD-SCHLAUCH DKJ 3/4 -AGJ 7/8 2 stk 0,000
3/4 -AGJ 7/8
7/8-DKJ 7/8
90°7/8-DKJ 7/8 7/8
7/16 -DKJ 45°
DKJ45°7/16-DKJ7/16 DKJ45°7/16-DKJ7/16
2 910 521306 HIGH PRESSURE HOSE DKJ HD-SCHLAUCH DKJ 90° 7/16 -DKJ 1 stk 0,000
90° 7/16 -DKJ
DKJ45°7/16-DKJ7/16 DKJ45°7/16-DKJ7/16
DKJ45°7/16-DKJ7/16 DKJ45°7/16-DKJ7/16

HYDRAULICS E100509
axle engine car service brake
20-17 bar P2
130
200 60 stop light switch
P 70
370 2,5bar 240 230
51 21 40
S1
P
D N6
main brake cylinder
1 24
2ST DN 6
170
340
DN 1 0
40bar 330
220
P 0-40 bar
U
130 210
see steering an working hydraulic page 1

410
D N6 feed P F1
420
D N6 feed P F1
M5 M4
24V 320
30-32bar
A A 115 DN2 0
100
51D110
P P A L2 M1
0,8 190
80 24V 90
DN1 0
390 1 M1 L1
422U DN20
A 310
Vg max
430
Se
r vo
BF4M2012
100
14cm³
440
M3
B 300 M2
422U DN20
L2 B L1 M4
90R050 S M2
see steering an working hydraulic page 1
FEED PUMP max:30,6 Litre
255
110 D N2 5
L1 C1
cooler at engine
DN 2 5
250
270 280
max: 102 L.
D N2 5 DN2 5
290
40 D N2 5 T/F C1
260
50 20
35
55 2µ hydraulic hoses in mining version
hydraulic screwings JIC 37°
ventilationfilter
3µ 10
30
DRIVE UNIT
FAHRANTRIEB E100510

1 10 012293 HYDRAULIC TANK I ; VM IN HYDRAULIKTANK I ; VM IN JIC 1 stk 0,000
JIC
1 20 501499 COMBINED SAUG-RÜCKLAUFFILTERKOMB.10µM 1 stk 5,800
SUCTION-RETURN
FILTER10µM
1 30 534309 FILTER ELEMENT E425 FILTERELEMENT E425 1 stk 1,060
1 35 534310 SUCTION FILTER FITTING SAUGFILTEREINSATZ 1 stk 1,215
1 40 501483 VACUUM PRESSURE MANOMETER-VAKUUM 1/4"-HINTEN 1 stk 0,056
GAUGE 1/4"-REAR
1 50 533770 VENTILATING FILTER 1" BELÜFTUNGSFILTER EINSCHR. 1" 1 stk 0,500
1 55 533771 VENTILATING FILTER BELÜFTUNGSFILTER ELEMENT 1 stk 0,120
ELEMENT
1 60 332209 HYDR. CYLINDER 70/40-100 HYDR.-ZYLINDER 70/40-100 1 stk 8,000
1 80 008661 25 VARIABLE PUMP 90R055 VERSTELLPUMPE 90R055 NFPE 24V 1 stk 42,000
NFPE 24V
1 90 008660 24 VARIABLE MOTOR 51D110 VERSTELLMOTOR 51D110 P8 P8 24V 1 stk 42,000
P8 P8 24V
1 100 502810 BALL COCK BKH 12L-1113 KUGELHAHN BKH 12L-1113 1 stk 0,490
1 110 500294 SCREW COUPLING MINIMEß-SCHRAUBKUPPLUNG VS 2 stk 0,105
MINIMESS
1 115 500291 SCREW COUPLING MINIMEß-SCHRAUBKUPPLUNG VS 1 stk 0,077
MINIMESS
120 500826 CHECK VALVE RS 8L RÜCKSCHLAGVENTIL RS 8L 1 stk 0,130
1 130 500925 MEMBRANE RESERVOIR MEMBRANSPEICHER 1 stk 0,000
0.75LTR-180BAR 0,75LTR-180BAR
1 170 519709 HAND BRAKE VALVE 40 HANDBREMSVENTIL 40 BAR 1 stk 3,280
BAR
1 200 501571 OIL PRESSURE SWITCH ÖLDRUCKSCHALTER SCHLIEßER 1 stk 0,092
CONTACT
1 210 538152 PRESSURE SENSOR 0-40 DRUCKSENSOR 0-40 BAR 2 stk 0,120
BAR
1 220 501524 MAIN BRAKE CYLINDER HAUPTBREMSZYLINDER D=25,4X36 1 stk 0,772
D=25.4X36
1 230 500924 EQUALIZATION TANK 0.15 AUSGLEICHSBEHÄLTER 0,15 LTR. 1 stk 0,090
LTR.
SWITCH-CONTACT
1 250 531816 HIGH PRESSURE HOSE HD-SCHLAUCH DKJ 1.5/16 TEXT 1 stk 0,000
DKJ 1.5/16 TEXT
1 255 534130 HIGH PRESSURE HOSE HD-SCHLAUCH DKJ 1.5/16 -S.TEXT 1 stk 0,000
DKJ 1.5/16
1 260 533048 HIGH PRESSURE HOSE HD-SCHLAUCH DKJ 7/16 90°TEXT 1 stk 0,000
DKJ 7/16 90°TEXT
1 270 534132 HIGH PRESSURE HOSE HD-SCHLAUCH DKJ 1.5/16-S.TEXT 1 stk 0,000
DKJ 1.5/16 TEXT
1 280 543822 HIGH PRESSURE HOSE HD-SCHLAUCH DKJ15/16 90°-15/16 1 stk 0,000
DKJ15/16 90°-15/16
1 290 543616 HIGH PRESSURE HOSE HD-SCHLAUCH DKJ 1 5/16 TEXT 1 stk 0,000
DKJ 1 5/16 TEXT
1 300 532531 HIGH PRESSURE HOSE SF HD-SCHLAUCH SF 6 25 90°-BEIDS. 1 stk 0,000
6 25 90°-BOTH SIDES
1 310 506704 HIGH PRESSURE HOSE SF HD-SCHLAUCH SF 6 25 90°-BEIDS. 1 stk 0,000
6 25 90°-BOTH SIDES
1 320 534127 HIGH PRESSURE HOSE HD-SCHLAUCH DKJ 1.1/16 90°TEXT 1 stk 0,000
DKJ 1.1/16 90°TEXT
1 330 532354 HIGH PRESSURE HOSE HD-SCHLAUCH DKJ 7/16-DKJ TEXT 1 stk 0,000
DKJ 7/16-DKJ TEXT
1 340 512488 HIGH PRESSURE HOSE HD-SCHLAUCH DKJ3/4-DKJ3/4 90° 1 stk 0,000
DKJ3/4-DKJ3/4 90°
1 370 521312 HIGH PRESSURE HOSE HD-SCHLAUCH DKJ 90° 7/16-DKJ 1 stk 0,000
DKJ 90° 7/16-DKJ
1 390 522687 HIGH PRESSURE HOSE HD-SCHLAUCH DKJ 3/4-DKJ 3/4 1 stk 0,000
DKJ 3/4-DKJ 3/4
1 410 521295 HIGH PRESSURE HOSE HD-SCHLAUCH DKJ7/16-DKJ90°7/16 1 stk 0,000
DKJ7/16-DKJ90°7/16
1 420 533047 HIGH PRESSURE HOSE HD-SCHLAUCH DKJ 7/16 90°TEXT 1 stk 0,000
DKJ 7/16 90°TEXT
1 430 521340 HIGH PRESSURE HOSE HD-SCHLAUCH DKJ 9/16-DKJ 9/16 1 stk 0,000
DKJ 9/16-DKJ 9/16
DRIVE UNIT
E100510
FAHRANTRIEB

1 440 508062 HIGH PRESSURE-HOSE HD-SCHLAUCH DKJ-DKJ 9/16 1 stk 0,000
DKJ-DKJ 9/16
DRIVE UNIT
E100510
FAHRANTRIEB
56
57
1 87
17 12
13
45 45 45
4
6
44 44 44
14 15
5 47 47 47
1
8 8 8 8 8 8
7 7
7
7
7 7
85
72
64 9 67
76 11 11
71 53
55 53 54 54
VEHICLE ELECTRICS SCALER WITH

CABIN E121099
FAHRZEUGELEKTRIK SCALER M.KAB
49
58 69 65
31 75
60 38
18
19
62 21
63 61
35
20 39
32 33 51
59
68 70 74 78
66
23
24
26 86

CABIN E121099
48
8
8 47
7
7
50
45
44 46
47
44
47
45
45
8 8
7
36
30 42
40 41 29
43

CABIN E121099
8
73
37 73
77
7
7
8
8
44
47
46 45 45
45 45 7
34

CABIN E121099
83
25
55 79
47
79
45
44
45 47
84

CABIN E121099
46
90
45 45
47 88 88
47 47
45 45
89 89
91
93 93
92 94
95

CABIN E121099

1 1 508313 BATTERY 12V-74AH BATTERIE 12V-74AH 2 stk 0,000
1 4 501530 FUSE BOX 4-POLE SICHERUNGSDOSE 4-POLIG 1 stk 0,000
1 5 501534 CONNECTING BAR 2-FOLD VERBINDUNGSSCHIENE 2-FACH 2 stk 0,000
1 6 518771 DIODE DIODE 3 stk 0,000
1, 3, 4 7 501529 ADAPTER PLUG HOUSING STECKHÜLSENGEHÄUSE 9POLIG 13 stk 0,015
9-POLE
1, 3, 4 8 501539 REVERSING SWITCH UMSCHALTRELAIS 13 stk 0,030
RELAIS 24V-10/20A-DIODE 24V-10/20A-DIOD
1 9 529448 CABLE CONNECTOR 1-POLE LEITUNGSVERBINDER 1-POLIG 1 stk 0,010
1 11 501259 ATTACHABLE LAMP - ANBAULEUCHTE RÜCKFAHRT 2 stk 0,220
REVERSE MOVEMENT
1 12 528905 HEATER PLUG STARTING GLÜHSTARTSCHALTER KOMPL. 1 stk 0,200
SWITCH COMPL.
1 13 529349 HINGED COVER KLAPPDECKEL 1 stk 0,016
1 14 529346 CENTRAL PLUG 4POLE ZENTRALSTECKER 4-POLIG 1 stk 0,010
1 15 529347 CENTRAL PLUG 6POLE ZENTRALSTECKER 6-POLIG 1 stk 0,010
1 17 529840 FUSE BOX 15 A 2/5700/ SICHERUNGSAUTOMAT 15 A 2 stk 0,030
2/5700/
2 18 534528 SIGNAL LAMP UPPER PART MELDELEUCHTE OBERT. GRÜN 5 stk 0,000
GREEN
2 19 543658 SIGNAL LAMP LOWER PART MELDELEUCHTE UNTERTEIL 5 stk 0,000
-GREEN GRÜN
2 20 534529 SIGNAL LAMP UPPER PART MELDELEUCHTE OBERT. GELB 2 stk 0,000
YELLOW
-YELLOW GELB
2 23 500931 TANK TRANSMITTER TANKGEBER EAN4103590500038 1 stk 0,420
EAN4103590500038
2 24 500930 TEMPERATURE TEMP.-GEBER HYDR. 90°C +/-3°C 1 stk 0,050
TRANSMITTER HYDR. 90°C
+/-3°C
5 25 529350 HINGED COVER KLAPPDECKEL 1 stk 0,000
2 26 501581 MAINTENANCE SWITCH WARTUNGSSCHALTER 50MBAR 1 stk 0,035
50MBAR
SWITCH-CONTACT
3 30 501571 OIL PRESSURE SWITCH ÖLDRUCKSCHALTER SCHLIEßER 1 stk 0,092
CONTACT
2 31 316966 ALUMINIUM PLATE "SYMBOL ALU-SCHILD "SYMBOL BLINKER" 1 stk 0,000
FLASHING LIGHT"
2 32 316538 ALUMINIUM PLATE ALU-SCHILD "SYMBOLE 1 stk 0,000
"SYMBOLE MOTOR OIL MOTORÖLNI.
LEVEL"
2 33 543678 SIGNAL LAMP UPPER PART MELDELEUCHTE OBERT. BLAU 1 stk 0,000
BLUE
4 34 500999 SIGNAL HORN 12V - 335 HZ SIGNALHORN 12V - 335 HZ 1 stk 0,000
-BLUE BLAU
3 36 316530 ALUMINIUM PLATE "SYMBOL ALU-SCHILD "SYMBOL 1 stk 0,000
DRIVE UNIT" FAHRANTRIEB
4 37 511964 STEERING ARM SWITCH LENKSTOCKSCHALTER D=45 1 stk 0,000
D=45 1M CABLE 1MKABEL
MAIN ..." HAUPTSCH..
2 39 534530 SIGNAL LAMP UPPER PART MELDELEUCHTE OBERT. ROT 9 stk 0,000
RED
SCHL/BR/BL/LINKS
SCHL/BR/BL/RECHTS
3 42 506805 HEADLIGHT, LEFT SCHEINWERFER LINKS 1 stk 0,000
3 43 506804 HEADLIGHT, RIGHT SCHEINWERFER RECHTS 1 stk 0,000
1, 3, 4, 5 44 519428 TOGGLE BUTTON 2 KNEBELTASTE 2 STELL. RASTEND 7 stk 0,000
POSITIONS LOCKING
1, 3, 4, 5, 6 45 543653 SWITCH LOWER PART S SCHALTER UNTERTEIL S 10 stk 0,010
3, 4, 6 46 519730 SWITCH - LOWER PART SCHALTER-UNTERTEIL Ö 3 stk 0,010
OPENER
1, 3, 4, 5, 6 47 543681 MOUNTING FLANGE BEFESTIGUNGSFLANSCH 9 stk 0,040

CABIN E121099

3 48 316532 ALUMINIUM PLATE "SYMBOL ALU-SCHILD "SYMBOL LICHT EIN 1 stk 0,000
LIGHT ON"
MOTOR OIL PRESSURE" MOTORÖLDR."
3 50 519426 TOGGLE BUTTON 3 KNEBELTASTE 3 STELL. RASTEND 1 stk 0,000
POSITIONS LOCKING
2 51 543659 SIGNAL LAMP LOWER PART MELDELEUCHTE UNTERTEIL ROT 9 stk 0,000
-RED
1 53 531840 WORKING FLOODLIGHT ARBEITSSCHEINWERFER 2 stk 2,650
1 54 512125 WORKING FLOODLIGHT ARBEITSSCHEINWERFER 2 stk 0,000
135X75-H3 135X75-H3
1, 5 55 510650 PLUG SOCKET 2-POLE WITH STECKDOSE 1 stk 0,000
CAP 12V 2-POL.O.DECKEL8A-12V
1 56 529303 FUSE STRIP MIDI 80A SICHERUNGSSTREIFEN MIDI 80A 1 stk 0,001
1 57 501532 FUSE HOLDER MIDI SICHERUNGSUNTERTEIL MIDI 1 stk 0,020
FORWARD" VORWÄRTS"
REVERSE" RÜCKWÄRTS"
HIGH SPEED" SCHNELLG."
2 61 544614 SERVICE HOUR METER 24 V BETRIEBSSTUNDENZÄHLER 24 V 1 stk 0,150
2 62 507297 FUEL INDICATOR KRAFTSTOFFANZEIGER 1 stk 0,160
2 63 507296 REMOTE-READING FERNTHERMOMETER 1 stk 0,150
THERMOMETER - HYDR. OIL HYDR.ÖLTEMP.
TEMPERATURE
1 64 501538 POWER RELAY 24V-50A LEISTUNGSRELAIS 24V-50A 1 stk 0,100
STRAIGHT AHEAD" GERADEAUS."
SWIVELLED" GESCHWENKT"
1 67 501657 REVERSING SIGNAL BCP-28 RÜCKFAHRSIGNAL BCP-28 1 stk 0,040
BLACK SCHWARZ
AIR FILTER" LUFTFILTER"
2 69 316537 ALUMINIUM PLATE ALU-SCHILD "SYMBOL 1 stk 0,000
"PARKING BRAKE" PARKBREMSE.
WATER TEMP." WASSERTEMP"
1 71 528901 BATTERY SWITCH 2-POLE BATTERIESCHALTER 2-POLIG 1 stk 1,000
WORKING FLOODLIGHT" ARBEITSSCH.
WARNING LAMP" WARNLICHT"
2 74 316539 ALUMINIUM PLATE "SYMBOL ALU-SCHILD "SYMBOL FERNLICHT 1 stk 0,000
HIGH BEAM"
2 75 316534 ALUMINIUM PLATE ALU-SCHILD "SYMBOL BATTERIE" 1 stk 0,000
"BATTERY"
4 77 528977 BLINKER UNIT BLINKGEBER 2+1+1X21W/8X21W 1 stk 0,065
2+1+1X21W/8X21W
TRANSMISSION OIL" GETRIEBEÖL"
HEATER PLUG GLÜHÜBERW."
CONTROLLER"
5 83 319241 ALUMINIUM PLATE "SYMBOL ALU-SCHILD "SYMBOL RUNDUML." 1 stk 0,000
- ROTATING FLASHING
BEACON
5 84 542994 FLASHING LIGHT 12V/24V BLITZLEUCHTE 12V/24V ORANGE 1 stk 0,000
ORANGE
2 86 505323 SIGNAL TRANSMITTER B/C SIGNALGEBER B/C 28-0 2 stk 0,000
28-0 BLACK SCHWARZ
1 87 529837 FUSE BOX 8 A 2/5700/ SICHERUNGSAUTOMAT 8 A 28 stk 0,030
2/5700/

CABIN E121099

6 88 529048 TOGGLE BUTTON KNEBELTASTE L+M RAST. R TAST 2 stk 0,000
WINDSCREEN WIPER" SCHEIBENWI.
6 90 543670 EMERGENCY-STOP BUTTON NOT-AUS TASTER D=40 1 stk 0,000
D=40
6 91 524881 EMERGENCY-STOP RELAY NOT-AUS-RELAIS DC 1 stk 0,000
DC
6 93 526904 WINDOW WASHING PUMP SCHEIBENWASCHPUMPE 2 stk 0,000
6 95 547602 READING LAMP LESELEUCHTE 1 stk 0,238

CABIN E121099
15
8 13
12
12
18
9
16
12
7 12
7 17
6 5
4 12
20
4 22
9
16
12
14 14
1
15 15 15
9
16 14
21
2 2 2 2
EL. SERVO CONTROL

EL. VORSTEUERUNG E121100
12
19
16
26
11
16
12 12
27
12 22
16
16
20
25 24
23
2 2
EL. SERVO CONTROL

EL. VORSTEUERUNG E121100

1 1 529883 SWITCH BOX WS32 SPECIAL SCHALTSCHRANK WS32 1 stk 0,000
VERSION SONDERAUSF.
1, 2 2 538188 AMP BUSHING FOR PVE AMP STECKBUCHSE F. PVE 7 stk 0,005
3 509250 ELECTRO-HYDR. PUMP 12V ELEKTRO-HYDR.PUMPE 12V 1 stk 0,000
4,3CCM 4,3CCM
1 4 529033 LIMIT SWITCH WITH ELASTIC ENDSCHALTER M.SPRUNGFEDER 2 stk 0,300
SPRING 2Ö2S 2Ö2S
1 5 007740 LIMIT SWITCH - HEAD RIGHT ENDSCHALTERKOPF RECHTS 1 stk 0,100
1 6 007741 LIMIT SWITCH - HEAD LEFT ENDSCHALTERKOPF LINKS 1 stk 0,100
1 7 501546 ROLLER LEVER WITH STEEL ROLLENHEBEL MIT STAHLROLLE 2 stk 0,050
ROLLER
CONTROL LEVER" STEUERHEB."
1 9 519428 TOGGLE BUTTON 2 KNEBELTASTE 2 STELL. RASTEND 4 stk 0,000
POSITIONS LOCKING
2 11 529893 SWITCH BOX TYPE KB 205015 SCHALTSCHRANK TYP KB 205015 1 stk 0,000
1, 2 12 543653 SWITCH LOWER PART S SCHALTER UNTERTEIL S 9 stk 0,010
1 13 510641 SERVO CONTROL VALVE VORSTEUERGERÄT 1 stk 1,550
(ELECTR.) 3 DIRECTIONS (ELEKTR)3RICHT
1 14 528953 MINIATURE RELAY DC MINIATURRELAIS DC 3 stk 0,000
PARALLEL ..." PARALLELF."
1, 2 16 543681 MOUNTING FLANGE BEFESTIGUNGSFLANSCH 8 stk 0,040
1 17 319079 ALUMINIUM PLATE "SYMBOL ALU-SCHILD "SYMBOL 4.STEUERK." 1 stk 0,000
4TH CONTROL CIRCUIT"
1 18 543672 SELECTOR SWITCH WAHLSCHALTER 1 stk 0,000
2 19 543675 KEY SWITCH 2-POSITIONS SCHLÜSSELSCHALTER 1 stk 0,000
2-STELLUNGEN
1, 2 20 511692 PLUG SOCKET PARKDOSE 2 stk 0,000
SHOVEL ON" SCHAUF.EIN"
1, 2 22 543667 BUTTON TASTER 2 stk 0,000
2 23 519929 PLUG 15-POLE STECKER 15-POLIG 2 stk 0,000
2 24 519927 HELICAL JUNCTION LINE WENDELVERBINDUNGSLEITUNG 2 stk 0,000
2 25 519928 PLUG SOCKET - TRAILER STECKDOSE-ANHÄNGER 15-POLIG 4 stk 0,000
15POLE
2 26 530629 SERVO CONTROL VALVE VORSTEUERGERÄT (ELEKTR) 1 stk 0,000
(ELECTR.) 2 DIRECTIONS 2RICHT
2 27 543668 BUTTON RED TASTER ROT 1 stk 0,000
EL. SERVO CONTROL

E121100
EL. VORSTEUERUNG
20 10 30 40
TOOLS COMPLETE
WERKZEUG KOMPLETT E990874

1 10 500940 TOOL BAG WERKZEUGTASCHE 1 stk 3,880
1 20 500808 HAND LEVER GREASE GUN HANDHEBELFETTPRESSE 1 stk 1,250
75/PK 75/PK
1 30 510154 CONNECTING PIECE M26X1.5 ANSCHLUßSTÜCK M26X1,5 1 stk 0,180
1 40 500800 CONNECTING PIECE M26 X 1.5 ANSCHLUßSTÜCK M26 X 1,5 1 stk 0,165
TOOLS COMPLETE
E990874
WERKZEUG KOMPLETT
10 20
VARIABLE MOTOR 51D110

VERSTELLMOTOR 51D110 008660
On Fig. Pos. Art.No. Page Description Benennung Qty. Units

Auf Bild Pos. Art.Nr. Seite Menge Einheit
1 10 538151 40 VARIABLE MOTOR 51D110 VERSTELLMOTOR 51D110 1 STCK
1 20 532632 COIL-SOLENOID 24V MAGNETSPULE 24V 2 STCK
VARIABLE MOTOR 51D110

008660
VERSTELLMOTOR 51D110
106 105
6 8
112 113
12
7 9
13
11
126 10 4 110
14
5
14
127
111
128 109
129
127
128
125 129
82
81
71
84
70
83 78
77 80
79
VARIABLE DISPLACEMANT PUMP

VARIABLE VERSTELLPUMPE 008661





On Fig. Pos. Page Description Benennung Qty. Units

Auf Bild Pos. Seite Menge Einheit
5 114 SHAFT, 21 TOOTH SPLINE ZAHNWELLE, 21 ZÄHNE 1 STCK
2 115 NFPE CONTROL KIT NFPE PRÜF-KIT 1 STCK
2 116 SCREW SCHRAUBE 4 STCK
2 117 GASKET DICHTRING 1 STCK
2 118 SOLENOID VALVE ASSEMBLY, 24 MAGNETVENTIL ZSB., 24 VOLT 2 STCK
VOLT
3 121 SPECIAL PLUG ASSEMBLY SPEZIELLER VERSCHLUSSSTOPFEN ZSB. 1 STCK
3 122 O-RING O-RING 1 STCK
3 123 PLUG VERSCHLUSSSTOPFEN 1 STCK
1 125 MULTI FUNCTION VALVE KIT MULTIFUNKTIONS-VENTIL-KIT 1 STCK
1 126 MULTI FUNCTION VALVE KIT MULTIFUNKTIONS-VENTIL-KIT 1 STCK
6 130 PLUG ASSEMBLY VERSCHLUSSSTOPFEN ZSB. 1 STCK
4 133 ROTATING GROUP KIT KIT - GRUPPE DREHTEILE 1 STCK
2 134 ORIFICE PLUG 1,5MM BLENDENVERSCHLUSS 1.5MM 1 STCK
135 OVERHAUL SEAL KIT, NOT DICHTSATZ -INSTANDSETZUNG-, NICHT 1 STCK
ILLUSTRATED ABGEBILDET
136 SPECIAL SCREW, NOT ILLUSTRATED SPEZIALSCHRAUBE, NICHT ABGEBILDET 4 STCK
137 NUT, NOT ILLUSTRATED MUTTER, NICHT ABGEBILDET 2 STCK
138 O-RING, NOT ILLUSTRATED O-RING, NICHT ABGEBILDET 2 STCK
139 SPECIAL SCREW, NOT ILLUSTRATED SPEZIALSCHRAUBE, NICHT ABGEBILDET 6 STCK
141 PISTON RING, NOT ILLUSTRATED KOLBENRING, NICHT ABGEBILDET 2 STCK
144 END CAP GASKET, NOT ILLUSTRATED DICHTRING -ENDKAPPE, NICHT ABGEBILDET 1 STCK
146 B PAD SEAL, NOT ILLUSTRATED BELAGDICHTUNG, NICHT ABGEBILDET 1 STCK
149 LIP SEAL, NOT ILLUSTRATED LIPPENDICHTUNG, NICHT ABGEBILDET 1 STCK
151 GASKET, NOT ILLUSTRATED DICHTRING, NICHT ABGEBILDET 1 STCK
4 1 VARIABLE HOUSING VARIABLES GEHÄUSE 1 STCK
4 2 BEARING ASSEMBLY LAGER ZSB. 1 STCK
4 3 PIN STIFT 2 STCK
1 12 SPEED SENSOR ASSEMBLY GESCHWINDIGKEITSSENSOR ZSB. 1 STCK
1 14 CONTROL FILTER SCREEN PRÜFFILTERSIEB 3 STCK
4 15 CYLINDER BLOCK ASSEMBLY WITH ZYLINDERBLOCK ZSB. MIT RING 1 STCK
SPEED RING
4 16 SPRING SEAT FEDERSITZ 1 STCK
4 17 SPRING FEDER 1 STCK
4 18 SPRING RETAINER FEDERHALTER 1 STCK
4 19 RETAINING RING HALTERING 1 STCK
4 20 WELDED PISTON SCHWEIßKOLBEN 9 STCK
4 21 SLIPPER GUIDE FÜHRUNGSGLEITSCHIENE 2 STCK
4 22 SLIPPER GUIDE BEARING FÜHRUNGSGLEITSCHIENENLAGER 2 STCK
4 23 SPACER ZWISCHENSTÜCK 4 STCK

008661
VARIABLE VERSTELLPUMPE

4 25 VALVE PLATE VENTILPLATTE 1 STCK
4 26 VARIABLE SWASHPLATE ASSEMBLY VARIABLE TAUMELSCHEIBE ZSB. 1 STCK
27 SERVO ARM ASSEMBLY, NOT SERVOARM ZSB., NICHT ABGEBILDET 1 STCK
ILLUSTRATED
4 28 SWASHPLATE TAUMELSCHEIBE 1 STCK
4 30 SWASHPLATE GUIDE TAUMELSCHEIBENFÜHRUNG 1 STCK
4 32 WASHER UNTERLEGSCHEIBE 1 STCK
4 33 SPIRAL PIIN SPANNSTIFT 1 STCK
4 34 CAGE LOCATOR LINK GEHÄUSE-ZENTRIERGELENK 1 STCK
5 37 SIDE COVER SEITENABDECKUNG 1 STCK
5 38 LEVELER NIVELLIERER 1 STCK
5 39 SPRING SEAT FEDERSITZ 2 STCK
5 40 SHIM PASSSCHEIBE 2 STCK
5 41 GUIDE POST LEITPFOSTEN 2 STCK
5 42 NUT MUTTER 2 STCK
5 47 HELICAL COMPRESSION SPRING SCHRAUBENDRUCKFEDER 2 STCK
5 48 SIDE COVER INSERT ASSEMBLY EINSATZSTÜCK ZU SEITENABDECKUNG ZSB. 1 STCK
5 49 SERVO PISTON ASSEMBLY SERVOKOLBEN ZSB. 1 STCK
5 51 PISTON RING KOLBENRING 2 STCK
4 52 SLIDER BLOCK GLEITBLOCK 2 STCK
5 55 SERVO CYLINDER ASSEMBLY SERVOZYLINDER ZSB. 1 STCK
5 58 SPRING GUIDE FEDERFÜHRUNG 1 STCK
5 59 SERVO SPRING HOUSING SERVOFEDERGEHÄUSE 1 STCK
5 61 SPRING GUIDE FEDERFÜHRUNG 1 STCK
5 63 CASTLE NUT KRONENMUTTER 1 STCK
5 65 ADJUST SCREW EINSTELLSCHRAUBE 1 STCK
5 66 SEAL NUT DICHTUNGSMUTTER 1 STCK
5 67 SERVO CYLINDER ASSEMBLY SERVOZYLINDER ZSB. 1 STCK
6 69 END CAP ASSEMBLY, SIDE PORTS ENDKAPPE ZSB., SEITENANSCHLÜSSE 1 STCK
6 74 JOURNAL BEARING ACHSLAGER 1 STCK
6 75 END CAP GASKET DICHTRING -ENDKAPPE 1 STCK
6 76 BUSHING BUCHSE 1 STCK
1 79 PLUG-ASSEMBLY VERSCHLUSSSTOPFEN ZSB. 1 STCK
1 81 PLUG-ASSEMBLY VERSCHLUSSSTOPFEN ZSB. 1 STCK
6 86 LIFTING BRACKET SPACER ZWISCHENSTÜCK - HUBTRÄGER 1 STCK
6 87 LIFTING BRACKET HUBTRÄGER 1 STCK
6 88 WASHER UNTERLEGSCHEIBE 1 STCK
3 90 CHARGE PUMP SET, 17CC LADEPUMPEN-SATZ, 17CC 1 STCK
3 92 CHARGE PUMP SHAFT LADEPUMPENWELLE 1 STCK

008661

3 93 KEY SCHLÜSSEL 1 STCK
3 94 RETAINING PLATE HALTEPLATTE 1 STCK
3 96 COUPLING KUPPLUNG 1 STCK
3 97 CHARGE PUMP COVER ASSEMBLY, LADEPUMPENABDECKUNG ZSB. RH 1 STCK
RH
3 98 BUSHING BUCHSE 1 STCK
3 100 FLANGE ADAPTOR FLANSCHADAPTER 1 STCK
3 102 B PAD SEAL BELAGDICHTUNG 1 STCK
103 FLANGE COVER, NOT ILLUSTRATED FLANSCHABDECKUNG, NICHT ABGEBILDET 1 STCK
1 105 CHARGE PRESSURE RELIEF VALVE LADEDRUCKENTLASTUNGSVENTIL -KIT 1 STCK
KIT
5 107 ROLLER BEARING ROLLENLAGER 1 STCK
1 109 SHAFT SEAL ASSEMBLY WELLENDICHTUNG ZSB. 1 STCK
1 110 LIP SEAL LIPPENDICHTUNG 1 STCK
1 112 RETAINER PLATE HALTEPLATTE 1 STCK
1 113 METRIC SCREW METRISCHE SCHRAUBE 3 STCK

008661
STEERING CYLINDER
LENKZYLINDER 008780

1 1 PISTON ROD KOLBENSTANGE 1 STCK
1 2 CYLINDER TUBE ZYLINDERROHR 1 STCK
1 3 BOTTOM CYLINDER CASTING ZYLINDERBODEN 1 STCK
1 4 GUIDE NUT FÜHRUNGSMUTTER 1 STCK
1 5 PISTON KOLBEN 1 STCK
1 6 PISTON-ROD EYE KOLBENSTANGENAUGE 1 STCK
1 7 CONNECTING CAM ANSCHLUSSNOCKEN 2 STCK
1 8 GROUND EYE BODENAUGE 1 STCK
1 10 543345 SEALING SET DICHTUNGSSATZ 1 STCK
1 11 BALL-AND-SOCKET JOINT GELENKLAGER 2 STCK
1 12 RETAINER RING SPRENGRING 1 STCK
1 13 CONE GREASE NIPPLE KEGELSCHMIERNIPPEL 2 STCK
1 14 COUNTERSUNK SCREW SENKSCHRAUBE 1 STCK
1 15 THREADED PIN GEWINDESTIFT 1 STCK
1 16 SCREWING PLUG SCHRAUBSTOPFEN 1 STCK
2 STCK
STEERING CYLINDER
008780
LENKZYLINDER
1 9 10 4 2 5 10 10 7 11 6 3
LOCKING CYLINDER
VERRIEGELUNGSZYLINDER 500811

1 7 WELDING PLATE ANSCHWEISSPLATTE 2 STCK
1 8 CONNECTING CAM ANSCHLUSSNOCKEN 2 STCK
1 9 COUNTERSINK SCREW SENKSCHRAUBE 1 STCK
1 10 508380 SEALING SET DICHTSATZ 1 STCK
1 11 SET SCREW GEWINDESTIFT 1 STCK
LOCKING CYLINDER
500811
VERRIEGELUNGSZYLINDER
3
2
1 36
25
4
24
7
12
6 3
11
10
8
12
8 18
15
9
17 20
3
12 12 13
28 12 14 19
16
13
37 21
27
38
26
27
DRIVER'S SEAT MSG 20

FAHRERSITZ MSG 20 501520
On Fig. Pos. Art.No. Page Description Benennung Qty.

Auf Bild Pos. Art.Nr. Seite Menge
1 1 521035 UPHOLSTERY SEATING POLSTER SITZFLÄCHE -
1 2 521036 UPHOLSTERY REST POLSTER LEHNE -
1 3 541097 MOUNTING PARTS BEFESTIGUNGSTEILESATZ -
1 4 REAR PLATE RUECKENPLATTE KPL -
1 6 GOVERNOR LEVEL VERSTELLHEBEL KPL -
1 7 SEATING PLATE CPL SITZPLATTE KPL -
1 8 541098 REPAIR KIT FOR COVER REPARATURSATZ FÜR ABDECKUNG -
1 9 541099 COVERING FOR SPRING SUSPENSION ABDECKUNG FÜR FEDERUNG -
1 10 541100 REPAIR KIT FOR SEAT REPARATURSATZ FÜR SITZ -
1 11 SEATING SHELF SITZGESTELL -
1 12 541101 PART SUBJECT TO WEAR FOR MSG VERSCHLEISSTEILE MSG -
1 13 541102 BOOSTER PUFFERSATZ -
1 14 541103 INNER WING INNENSCHWINGE -
1 15 541104 OUTER WING AUSSENSCHWINGE -
1 16 541105 SHOCK ABSORBER STOSSDÄMPFER -
1 17 TENSION SPRING ZUGFEDER EL. SCHWARZ -
1 18 541109 ADJUSTING LEVER FOR WEIGHT GEWICHTSEINSTELLHEBEL -
1 19 541106 PLASTIC GRIP GRIFF KUNSTSTOFF -
1 20 541107 GRIP CPL GRIFF KPL -
1 21 541108 LEVER CPL HEBEL KPL -
1 24 ARM REST F2 CPL LEFT ARMLEHNE F2 KPL LINKS -
1 25 507616 ARM REST F2 CPL RIGHT ARMLEHNE F2 KPL RECHTS -
1 26 GIRDER FISHPLATE CPL GUTRLASCHE KPL -
1 27 PELVIS BELT RETRACTOR BECKENGURT RETRAKTOR -
1 28 PELVIS BELT RETRACTOR BECKENGURT RETRAKTOR -
1 36 POCKET CPL TASCHE KPL -
1 37 538261 CLICK STOP RAIL CPL RASTSCHIENE KPL -
1 38 538262 GUIDE RAIL CPL BEISCHIENE KPL -
DRIVER'S SEAT MSG 20

501520
FAHRERSITZ MSG 20
30
30
20
10
10
20 30
AXLE LOCKING CYLINDER

ACHSSPERRZYLINDER 523060

1 10 504059 BALL-AND-SOCKET JOINT GELENKLAGER 2 STCK
2 20 502202 CONE GREASE NIPPLE KEGELSCHMIERNIPPEL 4 STCK
AXLE LOCKING CYLINDER

523060
ACHSSPERRZYLINDER
SWIVELLING CYLINDER
SCHWENKZYLINDER 523064

1 1 511311 PISTON ROD KOLBENSTANGE 1 STK
1 2 523064-20 CYLINDER TUBE ZYLINDERROHR 1 STK
1 3 523064-30 BOTTOM CYLINDER CASTING ZYLINDERBODEN 1 STK
1 4 523064-40 GUIDE NUT FÜHRUNGSMUTTER 1 STK
1 5 523064-50 PISTON KOLBEN 1 STK
1 6 523064-60 GROUND EYE BODENAUGE 1 STK
1 7 523064-70 CONNECTING CAM ANSCHLUSSNOCKEN 2 STK
1 8 523064-80 PISTON-ROD EYE KOLBENSTANGENAUGE 1 STK
1 10 508388 SEALING SET DICHTUNGSSATZ 1 STK
1 11 504064 BALL-AND-SOCKET JOINT GELENKLAGER 2 STK
1 12 523064-120 CIRCLIP SPRENGRING 4 STK
1 13 523064-130 CONE GREASE NIPPLE KEGELSCHMIERNIPPEL 2 STK
1 14 523064-140 COUNTERSUNK SCREW SENKSCHRAUBE 1 STK
1 15 523064-150 THREADED PIN GEWINDESTIFT 1 STK
SWIVELLING CYLINDER
523064
SCHWENKZYLINDER
20 30 10 30 20
30 30 40
LIFTING-CYLINDER 80/45-711
HUBZYLINDER 80/45-711 523068

1 10 508377 PISTON ROD KOLBENSTANGE 1 STCK
1 20 502239 CONE GREASE NIPPLE STRAIGHT KEGELSCHMIERNIPPEL GERADE M8X1 2 STCK
1 30 508373 SEAL ASSY., BOOT DICHTSATZ 1 STCK
1 40 504064 BALL-AND-SOCKET JOINT GELENKLAGER GE 40 2 STCK
LIFTING-CYLINDER 80/45-711
523068
HUBZYLINDER 80/45-711
12 13 10 10 4 14 10 10 8 1 2 10 5 10 10 15 7 18 12 11
8
6 11
17
16
PARALLEL GUIDANCE CYLINDER

BOTTOM 523131
PARALLELFUEHRUNGSZYLINDER

1 2 523131-2 CYLINDER TUBE ZYLINDERROHR 1 STCK
1 3 523131-3 BOTTOM CYLNDER CASTING ZYLNDERBODEN 1 STCK
1 4 523131-4 GUIDE NUT FÜHRUNGSMUTTER 1 STCK
1 5 523131-5 PISTON KOLBEN 1 STCK
1 6 523131-6 PISTON-ROD EYE KOLBENSTANGENAUGE 1 STCK
1 7 523131-7 GROUND EYE BODENAUGE 1 STCK
1 8 538927 CONNECTING CAM ANSCHLUSSNOCKEN 4 STCK
1 11 523131-17 CIRCLIP SPRENGRING 4 STCK
1 13 523131-19 CONE GREASE NIPPLE KEGELSCHMIERNIPPEL 1 STCK
1 14 523131-20 HEXAGON SCREW SECHSKANTSCHRAUBE 1 STCK
1 15 523131-21 THREADED PIN GEWINDESTIFT 1 STCK
1 16 538928 SEALING SCREW DICHTSCHRAUBE 2 STCK
1 17 538929 CU-SEALING DISC CU-DICHTSCHEIBE 2 STCK

BOTTOM 523131
PARALLELFUEHRUNGSZYLINDER
17 18 10 10 4 10 8 1 2 10 5 10 10 21 7 18 17 16
8
6 16
21
20

BOTTOM
523132
PARALLELFÜHRUNGSZYLINDER
UNTEN

1 2 523132-2 CYLINDER TUBE ZYLINDERROHR 1 STCK
1 3 523132-3 BOTTOM CYLINDER CASTING ZYLINDERBODEN 1 STCK
1 4 523132-4 GUIDE NUT FÜHRUNGSMUTTER 1 STCK
1 5 523132-5 PISTON KOLBEN 1 STCK
1 6 523132-6 PISTON-ROD EYE KOLBENSTANGENAUGE 1 STCK
1 7 523132-7 GROUND EYE BODENAUGE 1 STCK
1 8 523132-8 CONNECTING CAM ANSCHLUßNOCKEN 4 STCK
1 10 524363 GASKET KIT DICHTSATZ 1 STCK
1 16 523132-16 CIRCLIP SPRENGRING 2 STCK
1 19 523132-19 THREADED PIN GEWINDESTIFT 1 STCK
1 20 523132-20 SEALING SCREW DICHTSCHRAUBE 2 STCK
1 21 523132-21 CU-SEALING DISC CU-DICHTSCHEIBE 2 STCK

BOTTOM
523132
PARALLELFÜHRUNGSZYLINDER
UNTEN
TIPPING CYLINDER
KIPPZYLINDER 526931

1 4 548902 GUIDE NUT FÜHRUNGSMUTTER 1 STCK
1 5 548803 PISTON KOLBEN 1 STCK
1 7 CONNECTING CAM ANSCHLU?NOCKEN 2 STCK
1 11 RETAINER RING SPRENGRING 1 STCK
1 14 528633 HEXAGON SCREW SECHSKANTSCHRAUBE 1 STCK
1 15 THREADED PIN GEWINDESTIFT 1 STCK
1 16 502129 ROLLED BUSHING GEROLLTE BUCHSE 2 STCK
TIPPING CYLINDER
526931
KIPPZYLINDER
GAS PEDAL
GASPEDAL 529650
50 60
GAS PEDAL
GASPEDAL 529650

1 10 512221 THREADED RING GEWINDERING 1 STCK
1 20 212220 EYEBOLT AUGENSCHRAUBE 1 STCK
1 30 504798 BELLOWS FALTENBALG 1 STCK
1 40 512074 OPERATIING LEVER SPRING SCHENKELFEDER 1 STCK
1;2 50 512097 SHIFT LEVER FOR GASPEDAL UMLENKHEBEL FÜR GASPEDAL 1 STCK
2 60 512222 DRIVER MITNEHMER 1 STCK
GAS PEDAL
529650
GASPEDAL
10 20
AIR FILTER
LUFTFILTER 531639

1 10 522741 SAFETY CARTRIDGE SICHERHEITSPATRONE 1 STK
1 20 522742 AIR FILTER STRAINER LUFTFILTEREINSATZ 1 STK
AIR FILTER
531639
LUFTFILTER
TELESCOPIC CYLINDER
TELESKOPZYLINDER MIT VENTIL 531761

1 80 HYDRAULIC TUBE HYDRAULIKROHR 1 STCK
1 90 DISTANCE BUSH DISTANZBUCHSE 1 STCK
1 120 EXPANDER SEALING PLUG EXPANDER DICHTSTOPFEN 2 STCK
1 130 SINKING BRAKE VALVE CARTRIDGE SENKBREMSVENTILPATRONE 2 STCK
1 140 CONE GREASE NIPPLE KEGELSCHMIERNIPPEL 2 STCK
1 150 HEXAGON SCREW SECHSKANTSCHRAUBE MIT VOLLGEW. 1 STCK
1 160 HEXAGON SCREW SECHSKANTSCHRAUBE MIT GEWINDE 1 STCK
1 180 CIRCLIP SPRENGRING 2 STCK
1 200 CIRCLIP SPRENGRING 2 STCK
1 300 001693 WEARING BLOCK VERSCHLEISSSCHIENE 1 STCK
TELESCOPIC CYLINDER
531761
TELESKOPZYLINDER MIT VENTIL
PLANETARY LIVE AXLE TYPE 112/190

PLANETENTRIEBACHSE TYP 112/190 538066
14 23
20
13
5 21
1
22 18
20
24
15 25
17 19
21
26 17
19 25
20
18 27
21
18 15
13 33
14
21
9 19
12 20
12
4 11 6 32
3
31 24
2
29 32 6 17 18 19 20 21 27 33
10
1 7
8 33 62 2 66
30

1 2
36 3
4
20
6 8
21
11 7
2 9
35 5 10
11
13
14
16
15
1 1 14 1 18 3 26 18
112 30
25
19
24 26
23 4
21
2


1 1 O - RING O - RING 3 STCK
1 2 INTERMEDIATE CAP ZWISCHENDECKEL 1 STCK
1 3 HOUSING GEHAEUSE 1 STCK
1 4 PLUG STOPFEN 1 STCK
1 5 VENTILATOR ENTLUEFTER 1 STCK
1 7 MAGNETIC PLUG MAGNETSTOPFEN 1 STCK
1 8 GUARD RING SICHERUNGSRING 1 STCK
2 9 540621 NUT MUTTER 1 STCK
2 10 534515 FLANGE FLANSCH 1 STCK
2 11 600034 PROTECTING PLATE SCHUTZBLECH 1 STCK
2 12 600035 GASKET DICHTRING 1 STCK
2 13 CHEESE-HEAD SCREW ZYLINDERSCHRAUBE 4 STCK
2 16 SHAFT NUT WELLENMUTTER 1 STCK
2 17 DISTANCE RING DISTANZRING 1 STCK
2 18 SHIM PASS - SCHEIBE 1 STCK
2 SHIM PASS - SCHEIBE 1 STCK
2 20 TAPERED ROLLER BEARING KEGELROLLENLAGER 2 STCK
2 21 PAIR OF BEVEL GEAR AND SPUR BEVEL GEAR KEGEL - UND TELLERADPAAR 1 STCK
2 22 CHEESE-HEAD SCREW ZYLINDERSCHRAUBE 2 STCK
2 24 DIFFERENTIAL SHAFT GEAR AUSGLEICHSWELLENRAD 2 STCK
2 25 DIFFERENTIAL PINION AUSGLEICHSKEGELRAD 4 STCK
2 26 BOLT BOLZEN 4 STCK
2 28 BUTTING DISC ANLAUFSCHEIBE 4 STCK
2 31 DIFFERENTIAL HOUSING DIFFERENTIALGEHAEUSE 1 STCK
2 32 562003 SELF-LOCKING DIFFERENTIAL SELBSTSPERRDIFFERENTIAL 1 STCK
2 33 541316 DISC SCHEIBE 2 STCK
3 34 BODY OF THE AXLE ACHSKOERPER 2 STCK
3 35 DISC SCHEIBE 4 STCK
3 40 AXLE DRIVING SHAFT ACHSWELLE 2 STCK
3 41 508675 WHEEL STUD RADBOLZEN 16 STCK
3 42 WHEEL HUB RADNABE 2 STCK
3 44 BEARING LAGER 4 STCK
3 46 GEAR RIM ZAHNKRANZ 2 STCK
3 47 HOLLOW WHEEL CARRIER HOHLRADTRAEGER 2 STCK
3 48 LOCKING PLATE SICHERUNGSBLECH 2 STCK
3 50 PLANETARY GEAR PLANETENRAD 8 STCK
3 52 540136 BALL COLLAR NUT KUGELBUNDMUTTER 16 STCK
3 55 PLANETARY HOUSING PLANETENGEHAEUSE 2 STCK
3 57 STUD STIFTSCHRAUBE 16 STCK

538066
PLANETENTRIEBACHSE TYP 112/190
5
4
9
12 8
9
2 10 10
9 11 14
13
8
1
3 1
PLANETARY LIVE AXLE TYPE

311/112/122 538067
PLANETENTRIEBACHSE 311/112/122
35 20 33
27
32 34
28
129 31 33
36
20
29 130
19 30 32
34
131 30
32 130
33
34 31 37
20
24 27
17 31 29
42
21 40 25 28
34
32
33
18
20 41
22 26
23 36
42 129 130 131
38 41 20 30 31 32 33 34 37 42
16 15 26 39

311/112/122 538067
43
44
45
61
47 49
52 48
50
46 51
52
54
55
57
56
58
59
53 67
65 60
64 66
63 45
62
67 53 54 55 57 58 59 63 66

311/112/122 538067
91
80
78
81 77
82 76
92
71
79 85 73 74
93 3
83 72 75
94 69
84 90
95
89 88
86
68 87
93 81 82 83 84 88 89 90
94 81 83 84 88 89 90 92

311/112/122 538067
106 125
105
104
103
126
102 107
124
127
100 101
123
119
109
113 107
99
110
115 99
98 111
97 126
114
96 116
128
117
122
118
121 120

311/112/122 538067
127
128

311/112/122 538067

1 1 513855 O-RING O-RING 3 STCK
1 2 INTERMEDIATE CAP ZWISCHENDECKEL 1 STCK
1 4 CAP DECKEL 1 STCK
1 8 BEVEL GREASE NIPPLE KEGEL - SCHMIERNIPPEL 2 STCK
1 9 540333 BUTTING BUSH ANLAUFBUCHSE 2 STCK
1 10 RING RING 2 STCK
1 12 538256 CAP DECKEL 1 STCK
1 13 LOCKWASHER FEDERRING 6 STCK
2 16 GROOVED BALL BEARING RILLENKUGELLAGER 1 STCK
2 17 HEXAGON SCREW SECHSKANTSCHRAUBE 8 STCK
2 19 CYLINDER BOLT ZYLINDERSCHRAUBE 4 STCK
2 27 BEVEL GEAR SET KEGEL - UND TELLERRADPAAR 1 STCK
2 30 DIFFERENTIAL SHAFT GEAR AUSGLEICHSWELLENRAD 2 STCK
2 31 DIFFERENTIAL PINION AUSGLEICHSKEGELRAD 4 STCK
2 32 BOLT BOLZEN 4 STCK
2 37 DIFFERENTIAL HOUSING DIFFERENTIALGEHAEUSE 1 STCK
2 40 O-RING O - RING 1 STCK
2 41 562003 SELF-LOCKING DIFFERENTIAL SELBSTSPERRDIFFERENTIAL 1 STCK
2 42 541316 DISC SCHEIBE 2 STCK
3 43 AXLE CASE ACHSKOERPER 2 STCK
3 47 GASKET DICTRING 2 STCK
3 48 AXLE SHAFT ACHSWELLE 2 STCK
3 49 508675 WHEEL STUD RADBOLZEN 16 STCK
3 50 WHEEL HUB RADNABE 2 STCK
3 54 GEAR RIM ZAHNKRANZ 2 STCK
3 55 HOLLOW WHEEL CARRIER HOHLRADTRAEGER 2 STCK
3 56 LOCKING PLATE SICHERUNGSBLECH 2 STCK
3 58 PLANETARY GEAR PLANETENRAD 6 STCK
3 60 538744 BALL COLLAR NUT KUGELBUNDMUTTER 16 STCK

311/112/122 538067

3 67 562004 PLANETARY HOUSING PLANETENGEHAEUSE 2 STCK
4 68 LEVER HEBEL 1 STCK
4 69 BLEEDING BOLT ABBLASESCHRAUBE 2 STCK
4 72 526006 O-RING O - RING 2 STCK
4 73 INTERMEDIATE BUSH ZWISCHENBUCHSE 2 STCK
4 79 526004 COUNTER LAMELLA GEGENLAMELLE 10 STCK
4 80 ADJUSTING SCREW NACHSTELLSCHRAUBE 6 STCK
4 83 526010 BACK-UP RING ANTIEXTRUSIONSRING 1 STCK
4 88 PRESSURE BOLT DRUCKBOLZEN 2 STCK
4 89 526015 BACK-UP RING ANTIEXTRUSIONSRING 1 STCK
4 91 526005 BRAKE DISC BREMSSCHEIBE 8 STCK
5 99 503985 GROOVED BALL BEARING RILLENKUGELLAGER 1 STCK
5 101 DRIVE SHAFT ANTRIEBSWELLE 1 STCK
5 102 540487 GROOVED BALL BEARING RILLENKUGELLAGER 1 STCK
5 109 FLANGE FLANSCH 1 STCK
5 113 535703 GASKET DICHTRING 1 STCK
5 122 DRIVEN SHAFT ABTRIEBSWELLE 1 STCK
5, 6 127 GEAR WHEEL ZAHNRAD 1 STCK
5, 6 128 GEAR WHEEL ZAHNRAD 1 STCK

311/112/122 538067
VARIABLE MOTOR
VERSTELLMOTOR 538151
VARIABLE MOTOR
VARIABLE MOTOR
15
14
17
16
23
20
21
29 24
27
30
28
29
27
21
20
17 19
18
25 22
VARIABLE MOTOR
VARIABLE MOTOR
68
69 63
62 54
55
48 58
46 64 59
65
53
58
59 53
70 57
58 53
46
59 52
51
67
66
67 61
65 60
64 58
67
59
VARIABLE MOTOR

1 EXPLODED VIEW EXPLOSIONSZEICHNUNG 1 STCK
2 SEAL KIT DICHTSATZ 1 STCK
2 3 VALVE-SEGMENT 51V110-1 ASSY VENTIL SEGMENT 51V110-1 ASSY 1 STCK
2 4 HOUSING 51D110, 51D110-1 GEHÄUSE 51D110, 51D110-1 1 STCK
2 5 PIN-STRAIGHT STIFT, GERADE 2 STCK
1 6 PLUG-SOC-OR VERSCHLUSSSTOPFEN SOC-OR 1 STCK
1 7 O-RING 23.47X2.95 O-RING 23.47X2.95 1 STCK
2 10 NEEDLE-ROLLER-BEARING HK 2516 NADELLAGER HK 2516 1 STCK
2 11 CYLINDER-BLOCK ZYLINDERBLOCK 1 STCK
2 12 PLATE-BEARING LAGERPLATTE 1 STCK
4 14 TURCON-GLYD-RING W/O O-RING TURCON-GLYD-RING W/O O-RING 1 STCK
4 16 SERVO-PISTON SERVOKOLBEN 1 STCK
4 17 ENDCAP TYPE1 ENDKAPPE, TYP 1 1 STCK
4 20 PLUG-HEX-OR SECHSKANTVERSCHLUSS 2 STCK
4 22 SCREW-SHC M12X50 DIN 912 12.9 SCHRAUBE SHC M12X50 DIN 912 12.9 8 STCK
4 23 SEAL-CARRIER DICHTUNGSTRÄGER 1 STCK
2,4 24 GASKET-ENDCAP DICHTRING -ENDKAPPE 1 STCK
4 25 COVER-PORT DECKEL 2 STCK
26 CPRV-MF CRTG, 16 BAR CPRV-MF CRTG, 16 BAR 1 STCK
4 27 SPRING-GUIDE FEDERFÜHRUNG 2 STCK
4 28 SPOOL-SHUTTLE SPULE 1 STCK
31 SHAFT WELLE 1 STCK
2 32 FLANGE FLANSCH 1 STCK
2 33 SEAL-LIP LIPPENDICHTUNG 1 STCK
45 CONTROL-PRESS-COMP DRUCKREGLER 1 STCK
6 46 CORETUBE F COIL KERNROHR FÜR SPULE 1 STCK
47 ARMATURE/TUBE ASSEMBLY ARMATUR/ROHR ZSB. 1 STCK
6 48 SOLENOID-PROP 12V PROP. MAGNETSPULE 12V 1 STCK
50 12VDC COIL, ANTI-SPIN VALVE 12VDC SPULE 1 STCK
6 51 ADJUSTER-PRESSURE COMP DRUCKEINSTELLER 1 STCK
6 52 SPRING-HELICAL-COMP SCHRAUBENFEDER 1 STCK
6 53 PISTON-VALVE SCHIEBER 1 STCK
56 PRESS-CONT-OPTION PRESS-CONT-OPTION 1 STCK
6 57 HOUSING-CONTROL STEUERGEHÄUSE 1 STCK
6 66 SPRING-HELICAL-COMP SCHRAUBENFEDER 1 STCK
6 67 PISTON-PRESSURE COMP DRUCKKOLBEN 1 STCK
6 70 SOLENOID 12V MAGNETSPULE 12V 1 STCK
VARIABLE MOTOR
538151
VERSTELLMOTOR

2 71 SYNCHRON-JOINT GELENKSTÜCK 1 STCK
2 72 RING-PISTON-KIT KOLBENRING-KIT 1 STCK
1 73 CAP-PLASTIC, M12X40, GREEN PLASTIKDECKEL, M12X40, GRÜN 1 STCK
74 PLUG-ORIFICE 0.5MM, M6X8 BLENDENVERSCHLUSS 0.5MM, M6X8 1 STCK
1 75 SCREW-SET M12X70 10.9 SCHRAUBE SET M12X70 10.9 1 STCK
1 76 SEAL-LOCK NUT M12 DICHTUNG -SICHERUNGSMUTTER M12 1 STCK
VARIABLE MOTOR
538151
VERSTELLMOTOR
POWDER FIRE EXTINGUISHER

PULVERFEUERLOESCHER 545984

1 1 SHOCK VALVE, COMPLETE SCHLAGVENTIL VOLLSTAENDIG 1 STK
1 2 SAFETY CLIP SICHERUNGSSCHELLE 1 STK
1 3 SEAL DICHTUNG 1 STK
1 6 CO2 BOTTLE, COMPLETE CO2-FLASCHE VOLLSTAENDIG 1 STK
1 7 PRESSURE SPRING DRUCKFEDER 1 STK
1 8 BOTTLE CAGE, COMPLETE FLASCHENKORB VOLLSTAENDIG 1 STK
1 9 O-RING 1 STK
1 LABELLING, 2 PIECES BESCHRIFTUNG 2-TEILIG 1 STK
1 LABEL -INSPECTION PROOF AUFKLEBER PRUEFNACHWEIS 1 STK
POWDER FIRE EXTINGUISHER

545984
PULVERFEUERLOESCHER
HYDR.-CYLINDER 90/40-370
HYDR.-ZYLINDER 90/40-370 585170

1 1 PISTON ROD 40; M39X1,5 KOLBENSTANGE, 40; M39X1,5 1 STCK
1 2 CYLINDER TUBE, 105X90; M95X2 ZYLINDERROHR, 105X90; M95X2 1 STCK
1 3 CYLINDER BOTTOM, 90X105X20 ZYLINDERBODEN, 90X105X20 ANSATZ 3 1 STCK
1 4 GUIDE NUT 90/40; M95X2 FUEHRUNGSMUTTER, 90/40; M95X2 1 STCK
1 5 PISTON, 90, M39X1,5; M6 KOLBEN, 90, M39X1,5; M6 1 STCK
1 6 PISTON-ROD EYE, 99X60X80 LONG KOLBENSTANGENAUGE, 99X60X80 LANG 1 STCK
1 7 CONNECTING CAM, M18X1,5; D27; H15 ANSCHLUSSNOCKEN, M18X1,5; D27; H15 2 STCK
1 8 BOTTOM LUG, 62X30X50; R52,5; M8X1 BODENAUGE, 62X30X50; R52,5; M8X1 1 STCK
1 9 BALL-AND-SOCKET JOINT, GE 40 DO GELENKLAGER, GE 40 DO 1 STCK
10 SEAL KIT, COMPLETE, INCLUDES ITEM DICHTUNGSSATZ KOMPLETT, BEINHALTET 1 STCK
18 THROUGH 23 POSITION 18 BIS
1 11 CIRCLIP 62X1,5 SPRENGRING 62X1,5 1 STCK
1 12 CONE GREASE NIPPLE H3, M8X1; KEGELSCHMIERNIPPEL H3, M8X1; 9/4-KANT.; 1 STCK
9/4-KANT.; TYPE C (90 TYP C (90°
1 13 CONE GREASE NIPPLE H1, M6; KEGELSCHMIERNIPPEL H1, M6; 7/6-KANT.; 1 STCK
7/6-KANT.; TYPE A TYP A
1 14 HEXAGON HEAD SCREW WITH THREAD, SECHSKANTSCHRAUBE MIT GEWINDE, 1 STCK
M6X10 M6X10
1 15 THREADED PIN WITH HEXAGONAL GEWINDESTIFT MT INNENSECHSKANT UND 1 STCK
RECESS AND PEAK, M6X20 SPITZE, M6X20
1 16 BEARING BUSH 50X60X79 LAGERBUCHSE, 50X60X79 1 STCK
17 SCREW PLUG WITH SEALING, M18X1,5; SCHRAUBSTOPFEN MIT DICHTUNG, 2 STCK
D=28,9 M18X1,5; D=28,9
1 18 SCRAPER, 40X48X5/7 ABSTREIFER, 40X48X5/7 1 STCK
1 19 U AND V RING; 40X48X5.7 (L=6,3) STANGENNUTRING; 40X48X5.7 (L=6,3) 1 STCK
1 20 PISTON GASKET -GLYDRING STANDARD KOLBENDICHTUNG-GLYDRING STANDARD 1 STCK
1 21 O-RING 82X4 O-RING, 82X4 1 STCK
1 22 THRUST RING, 84,8X91X1,5 STUETZRING, 84,8X91X1,5 1 STCK
1 23 PISTON HARD TISSUE RING 90X2,5X15 KOLBEN-HARTGEWEBERING, 90X2,5X15 2 STCK
HYDR.-CYLINDER 90/40-370
585170
HYDR.-ZYLINDER 90/40-370
A3 A2 A1
A4 P1 P2
D6 K1
D6
D1
D2
D3
D4
D5
DRIVE UNIT S1X

Fahrantrieb S1X MZ100001

1 A4 524533 CONTROL UNIT S1X DRIVE STEUERGERÄT S1X 1 STCK
AUTOMATICS FAHRAUTOMATIK
1 A4-D6 524534 AMPERE PLUG AMP-STECKER 1 STCK
1 D5 530724 SLEEVE HOUSING BUCHSENGEHÄUSE 1 STCK
1 A3 501584 UNIVERSAL SWITCH UNIVERSALSCHALTER 1 STCK
1 K1 500998 CHANGE-OVER RELAY 12V-20/30A UMSCHALTRELAIS 12V-20/30A 1 STCK
DIODE DIODE
1 P1 008613 POTENTIOMETER CRAWLING SPEED POTI KRIECHGANG 1 STCK
1 P2 538152 PRESSURE SENSOR 0-40 BAR DRUCKSENSOR 0-40 BAR 1 STCK
1 D6 524530 PLUG PPU STRAIGHT STECKER PPU GERADE 1 STCK
1 D1 524529 AMP PLUG FORWARD AMP STECKER VORWÄRTS 1 STCK
1 D2 524529 AMP PLUG REVERSE AMP STECKER RÜCKWÄRTS 1 STCK
1 D3 524529 AMP PLUG BRAKE CUT-OFF AMP STECKER 1 STCK
BREMSABSCHALTUNG
1 D4 524529 AMP PLUG VG MAX MOTOR AMP STECKER VG MAX MOTOR 1 STCK
DRIVE UNIT S1X

MZ100001
Fahrantrieb S1X

RL 852 TSL 2.3 RL 852 TSL 2.3 El401851

Hochgeladen von

Dokumentinformationen

Originaltitel

Copyright

Verfügbare Formate

Dieses Dokument teilen

Dokument teilen oder einbetten

Freigabeoptionen

Stufen Sie dieses Dokument als nützlich ein?

Sind diese Inhalte unangemessen?

Copyright:

Verfügbare Formate

RL 852 TSL 2.3 RL 852 TSL 2.3 El401851

Hochgeladen von

Copyright:

Verfügbare Formate

Date/Datum: Fri, 20 Mar 2015

RL 852 TSL 2.3

RL 852 TSL 2.3

200 201 230

RL 852 TSL 2.3

On Fig. Pos. Art.No. Page Description Benennung Qty. Units Weight

RL 852 TSL 2.3

MOTORCAR WITH ATTACHING PARTS

MOTORCAR WITH ATTACHING PARTS

290 260 290 270 250

MOTORCAR WITH ATTACHING PARTS

310 300 310

MOTORCAR WITH ATTACHING PARTS

490 500 510 520

MOTORCAR WITH ATTACHING PARTS

MOTORCAR WITH ATTACHING PARTS

MOTORCAR WITH ATTACHING PARTS

MOTORCAR WITH ATTACHING PARTS

On Fig. Pos. Art.No. Page Description Benennung Qty. Units Weight

MOTORCAR WITH ATTACHING PARTS

On Fig. Pos. Art.No. Page Description Benennung Qty. Units Weight

MOTORCAR WITH ATTACHING PARTS

100 110 200 880

FRONT END OF VEHICLE

On Fig. Pos. Art.No. Page Description Benennung Qty. Units Weight

FRONT END OF VEHICLE

340 410 670

210 430 420

TELESCOPIC BOOM ASSEMBLY

TELESCOPIC BOOM ASSEMBLY

On Fig. Pos. Art.No. Page Description Benennung Qty. Units Weight

TELESCOPIC BOOM ASSEMBLY

On Fig. Pos. Art.No. Page Description Benennung Qty. Units Weight

TELESCOPIC BOOM ASSEMBLY

On Fig. Pos. Art.No. Page Description Benennung Qty. Units Weight

120 140 110 100

On Fig. Pos. Art.No. Page Description Benennung Qty. Units Weight

On Fig. Pos. Art.No. Page Description Benennung Qty. Units Weight

On Fig. Pos. Art.No. Page Description Benennung Qty. Units Weight

On Fig. Pos. Art.No. Page Description Benennung Qty. Units Weight

AIR FILTER PLANT DONALDSON

AIR FILTER PLANT DONALDSON

On Fig. Pos. Art.No. Page Description Benennung Qty. Units Weight

AIR FILTER PLANT DONALDSON

260 130 120 250 360

160 170 180 190

On Fig. Pos. Art.No. Page Description Benennung Qty. Units Weight

COMPONENTS FOR DANA-REAR

On Fig. Pos. Art.No. Page Description Benennung Qty. Units Weight

COMPONENTS FOR DANA-REAR

260 250 250

On Fig. Pos. Art.No. Page Description Benennung Qty. Units Weight

OSCILLATING AXLE FITTING ASSY.

On Fig. Pos. Art.No. Page Description Benennung Qty. Units Weight

OSCILLATING AXLE FITTING ASSY.

50 60 140 150 160 70 80

BRAKE PEDAL SYSTEM

On Fig. Pos. Art.No. Page Description Benennung Qty. Units Weight

BRAKE PEDAL SYSTEM

On Fig. Pos. Art.No. Page Description Benennung Qty. Units Weight

FIRE EXTINGUISHING PLANT

On Fig. Pos. Art.No. Page Description Benennung Qty. Units Weight

FIRE EXTINGUISHING PLANT
