Störungen und Notfallhilfen

Sonstige Notfallhilfen

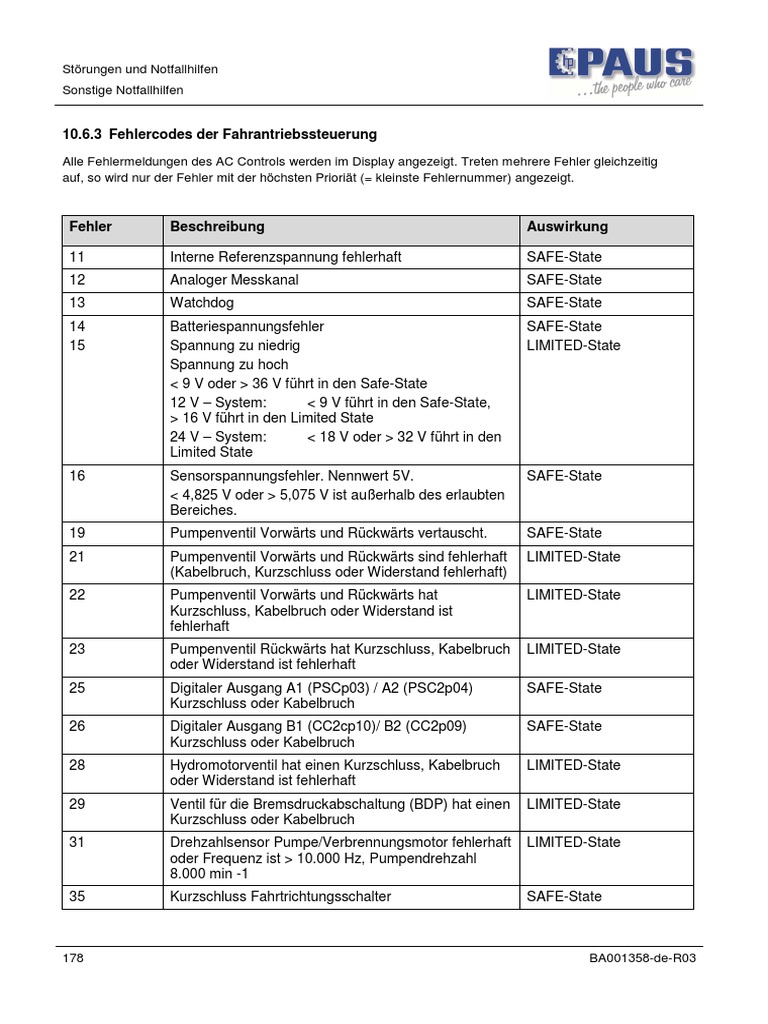

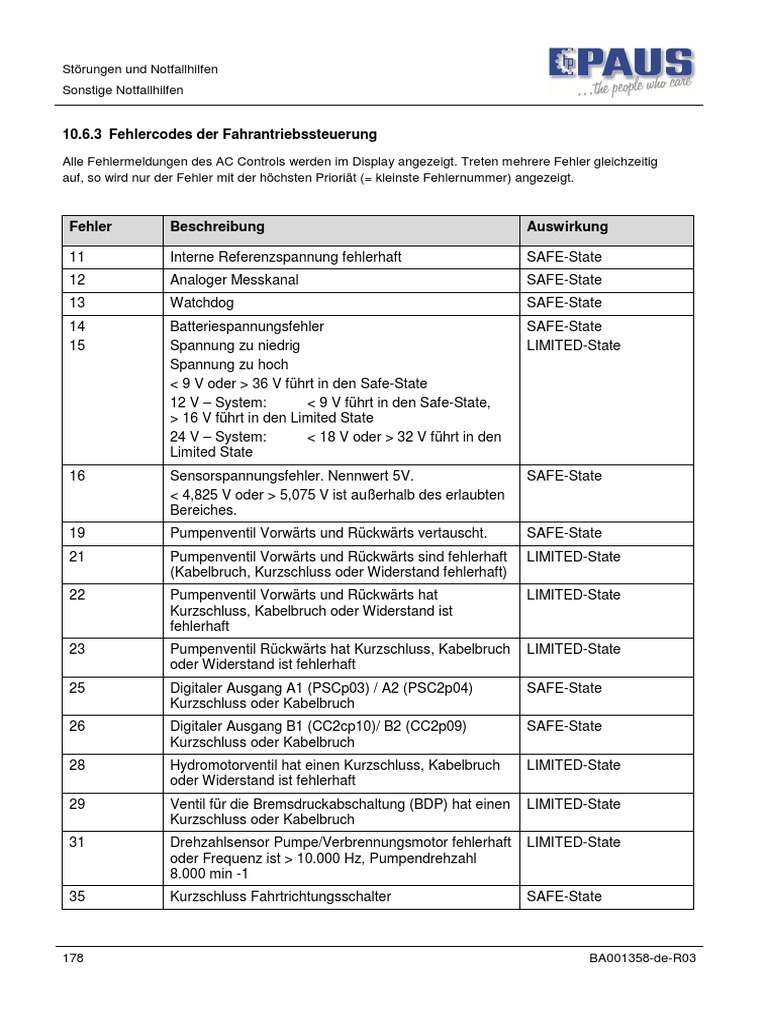

10.6.3 Fehlercodes der Fahrantriebssteuerung

Alle Fehlermeldungen des AC Controls werden im Display angezeigt. Treten mehrere Fehler gleichzeitig
auf, so wird nur der Fehler mit der höchsten Prioriät (= kleinste Fehlernummer) angezeigt.

Fehler Beschreibung Auswirkung

11 Interne Referenzspannung fehlerhaft SAFE-State

12 Analoger Messkanal SAFE-State
13 Watchdog SAFE-State
14 Batteriespannungsfehler SAFE-State
15 Spannung zu niedrig LIMITED-State
Spannung zu hoch
< 9 V oder > 36 V führt in den Safe-State
12 V – System: < 9 V führt in den Safe-State,
> 16 V führt in den Limited State
24 V – System: < 18 V oder > 32 V führt in den
Limited State
16 Sensorspannungsfehler. Nennwert 5V. SAFE-State
< 4,825 V oder > 5,075 V ist außerhalb des erlaubten
Bereiches.
19 Pumpenventil Vorwärts und Rückwärts vertauscht. SAFE-State
21 Pumpenventil Vorwärts und Rückwärts sind fehlerhaft LIMITED-State
(Kabelbruch, Kurzschluss oder Widerstand fehlerhaft)
22 Pumpenventil Vorwärts und Rückwärts hat LIMITED-State
Kurzschluss, Kabelbruch oder Widerstand ist
fehlerhaft
23 Pumpenventil Rückwärts hat Kurzschluss, Kabelbruch LIMITED-State
oder Widerstand ist fehlerhaft
25 Digitaler Ausgang A1 (PSCp03) / A2 (PSC2p04) SAFE-State
Kurzschluss oder Kabelbruch
26 Digitaler Ausgang B1 (CC2cp10)/ B2 (CC2p09) SAFE-State
Kurzschluss oder Kabelbruch
28 Hydromotorventil hat einen Kurzschluss, Kabelbruch LIMITED-State
oder Widerstand ist fehlerhaft
29 Ventil für die Bremsdruckabschaltung (BDP) hat einen LIMITED-State
Kurzschluss oder Kabelbruch
31 Drehzahlsensor Pumpe/Verbrennungsmotor fehlerhaft LIMITED-State
oder Frequenz ist > 10.000 Hz, Pumpendrehzahl
8.000 min -1
35 Kurzschluss Fahrtrichtungsschalter SAFE-State

178 BA001358-de-R03
 Störungen und Notfallhilfen
Sonstige Notfallhilfen

Fehler Beschreibung Auswirkung

39 Fehler Inchpedal, Signal außerhalb des spezifizierten LIMITED-State

Bereichs
41 Inchpedal (Sensor) nicht kalibriert Anfahrsperre EIN
43 Fehler Fahr/Kriechpedal, Signal außerhalb des LIMITED-State
spezifizierten Bereichs
47 Modeschalter B Kurzschluss LIMITED-State
Die beiden Eingangssignale (nominal und redundant)
sind gleichzeitig auf dem Selben Signalpegel
(Spannung)
51 Schwenkwinkelsensor fehlerhaft LIMITED-State
58 Hydromotordrehzahl / Eingangsfrequenz 8.000 Hz LIMITED-State
59 Drehrichtungserkennung Hydromotor LIMITED-State
71 CAN-Bus-Fehler LIMITED-State
Erkennt ein interner CAN-Controller einen Busfehler
oder einen Treiberfehler, so schaltet der Antrieb in
den LIMITED-State
72 Zeitüberschreitung CAN-Empfang LIMITED-State
98 Gemeinsame Ansteuerung des Verbrennungsmotors SAFE-State
über CAN-Bus
100 Parameter falsch gesetzt --

BA001358-de-R03 179
