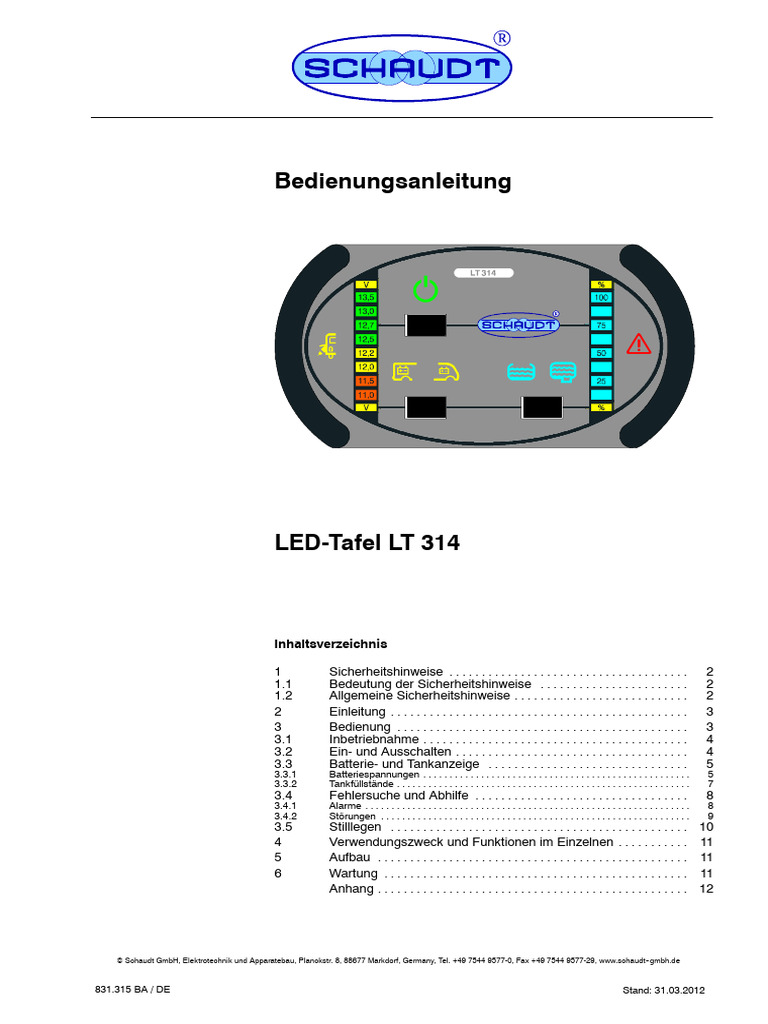

LED-Tafel LT 314
Inhaltsverzeichnis
1 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.1 Bedeutung der Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . 2
1.2 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2 Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3.1 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.2 Ein- und Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.3 Batterie- und Tankanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.3.1 Batteriespannungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.3.2 Tankfüllstände . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3.4 Fehlersuche und Abhilfe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3.4.1 Alarme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3.4.2 Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3.5 Stilllegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4 Verwendungszweck und Funktionen im Einzelnen . . . . . . . . . . . 11
5 Aufbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
6 Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstr. 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, [Link]
1 Sicherheitshinweise
Y WARNUNG!
Die Nichtbeachtung dieses Zeichens kann zu Verletzungen von Personen
führen.
Y ACHTUNG!
Die Nichtbeachtung dieses Zeichens kann zu Schäden am Gerät oder an
angeschlossenen Verbrauchern führen.
Störungen, die die Sicherheit von Personen oder des Geräts beeinträchti-
gen, sofort von Fachpersonal beheben lassen.
Y WARNUNG!
Bauteile in elektrischen/elektronischen Geräten können heiß werden! Bei
einer Berührung wären Verbrennungen die Folge. Deshalb:
F Nur Originalsicherungen mit den Werten verwenden, die auf dem Ge-
rät angegeben sind.
2 Einleitung
Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb
von Geräten der Firma Schaudt. Lesen und befolgen Sie unbedingt die an-
gegebenen Sicherheitshinweise.
3 Bedienung
4 1 2 3 4 5 6 4
Bild 1 Aufbau LED-Tafel LT 314
1 Anzeigefeld
1 Skala Batteriespannung
3 Taster “Batterien”
4 Anzeigesysmbole
5 Taster “Tanks”
6 Skala Tanks
Die LED-Tafel LT 314 besitzt drei Bedienelemente:
3.1 Inbetriebnahme
230-V-Netzbetrieb " Den Stecker für den Netzbetrieb an die 230-V-Netzversorgung anschlie-
ßen.
“Netzkontrolle” leuchtet. Die Batterien werden geladen.
F Heizung
F Grundlicht/Trittstufe
F Frostschutzventil
3.3.1 Batteriespannungen
1
2
Spannung " Den Taster “Batterien” (er befindet sich unter den beiden Batterie-Symbo-
Wohnraumbatterie len, Bild 2, Pos. 4) einmal drücken.
Y Wird kein Taster mehr betätigt, erlischt die Anzeige nach ca. 15 s.
Die folgende Tabelle gibt an, wie die an der Skala angezeigte Batteriespan-
nung der Wohnraumbatterie richtig zu interpretieren ist.
Die Werte gelten bei laufendem Betrieb, nicht für Ruhespannung.
Ruhespannung Die Messung der Ruhespannung ist eine einfache Methode, um den Zu-
stand der Batterie zu prüfen. Unter Ruhespannung versteht man die Span-
nung der Batterie im Ruhezustand, ohne dass Strom zugeführt oder ent-
nommen wird.
Die Messung sollte mehrere Stunden nach der letzten Ladung erfolgen. In
der Zwischenzeit darf die Batterie nicht nennenswert belastet worden sein,
d. h., es darf kein Strom entnommen worden sein. Hat die Batterie bereits
im Ruhezustand 12,0 V oder weniger, besteht die Gefahr einer Tiefentla-
dung.
Die folgende Tabelle gibt an, wie die angezeigte Ruhespannung richtig zu
interpretieren ist. Die angegebenen Werte sind Richtwerte für Gel-Batterien.
3.3.2 Tankfüllstände
1
2
Füllstand Wassertank " Den Taster “Tanks” (er befindet sich unter den beiden Tank-Symbolen,
Bild 3, Pos. 4) einmal drücken.
F Der Füllstand des Wassertanks wird durch die rechte Skala (Bild 3,
Pos. 1) angezeigt, im Beispiel 50 %.
Füllstand Abwassertank " Den Taster “Tanks” (Bild 3, Pos. 4) nochmals drücken.
F Der Füllstand des Abwassertanks wird durch die rechte Skala ange-
zeigt.
Y Wird kein Taster mehr betätigt, erlischt die Anzeige nach ca. 15 s.
3.4.1 Alarme
Y ACHTUNG!
Eine Batterie (gleichgültig ob Blei-Säure-, Blei-Gel-, AGM-Batterien oder an-
dere Batteritypen) werden bei einer Tiefentladung dauerhaft geschädigt,
möglicherweise soger zerstört. Deshalb:
F eine geringe Batterieladung, angezeigt durch eine niedrige Spannung,
vermeiden.
F eine regelmäßige Spannungskontrolle durchführen (s. Kap. 3.3.1)
3.4.2 Störungen
In den meisten Fällen einer Störung im Energieversorgungssystem ist eine
entladene Batterie oder eine defekte Sicherung die Ursache.
Motor starten Ist die Batterie entladen, kann man durch ein Starten des Motors die 12-V-
Versorgung grundsätzlich wieder herstellen.
Kfz-Flachsteck- Bei defekten Sicherungen: Informationen zu Spannungsverteilung und Absi-
sicherungen cherung siehe Bedienungsanleitung des zugehörigen Elektroblocks.
Wenn Sie eine Störung nicht selbst anhand der nachfolgenden Tabelle behe-
ben können, wenden Sie sich an unsere Kundendienstadresse. Wenn das
nicht möglich ist, z. B. bei einem Auslandsaufenthalt, kann auch eine Fach-
werkstatt die LED-Tafel reparieren. In diesem Fall ist zu beachten, dass die
Gewährleistung bei unsachgemäß ausgeführten Reparaturen erlischt und
Firma Schaudt GmbH nicht für die dadurch entstandenen Folgeschäden haf-
tet.
3.5 Stilllegen
Wenn das Fahrzeug längere Zeit nicht benutzt wird (z. B. Winterpause),
sollte das System stillgelegt werden.
LED-Tafel LT 314
Solarzelle
(Zubehör)
Solarregler
LR ...
(Zubehör)
230 V AC
Elektroblock
EBL ... Zusatz-Lader
LAS ...
(Zubehör)
-- +
Beleuchtung
Starterbatterie Pumpe
Heizung
-- + etc.
Wohnraumbatterie 12-V-Verbraucher
Bild 4 Energieversorgungssystem an Bord
Geräte des Systems Für den Betrieb muss ein Elektroblock EBL ... angeschlossen sein. Dieser
stellt die 12-V-Versorgung für die Geräte des Reisemobils bzw. Caravans
bereit und lädt die Wohnraum- und die Starterbatterie.
Es sind folgende Anschlussmöglichkeiten vorhanden:
F Elektroblock EBL ...
F Sensoren bzw. Sonde für Wassertank
F Sensoren bzw. Sonde für Abwassertank
5 Aufbau
Die LED-Tafel ist ein Einbautableau und in einen Schrank oder eine Wand
eingelassen (s. auch Bild 1, Seite 3).
6 Wartung
Die LED-Tafel LT 314 ist wartungsfrei.
Reinigung Die Frontplatte mit einem weichen, leicht angefeuchteten Tuch und mit ei-
nem milden Reinigungsmittel reinigen. Auf keinen Fall Spiritus, Verdünner
oder Ähnliches benutzen. Es dürfen keine Flüssigkeiten in das Innere der
LED-Tafel dringen.
Anhang
A EG-Konformitätserklärung
Hiermit bestätigt die Firma Schaudt GmbH, dass die Bauart der LED-Tafel
LT 314 den einschlägigen Bestimmungen entspricht:
RICHTLINIE DER KOMMISSION 2004/104/EG vom 14. Oktober 2004 zur
Anpassung der Richtlinie 72/245/EWG des Rates über die Funkentstörung
(elektromagnetische Verträglichkeit) von Kraftfahrzeu--gen an den techni-
schen Fortschritt
RICHTLINIE 2005/49/EG DER KOMMISSION vom 25. Juli 2005 zur Ände-
rung der Richtlinie 72/245/EWG des Rates über die Funkentstörung (elektro-
magnetische Verträglichkeit) von Kraftfahrzeugen und der Richtlinie
70/156/EWG des Rates zur Angleichung der Rechtsvorschriften der Mit-
gliedstaaten über die Betriebserlaubnis für Kraftfahrzeuge und Kraftfahrzeu-
ganhänger zwecks Anpassung an den technischen Fortschritt
RICHTLINIE 2005/83/EG DER KOMMISSION vom 23. November 2005 zur
Änderung der Anhänge I, VI, VII, VIII, IX und X der Richtlinie 72/245/EWG
des Rates über die Funkentstörung (elektromagnetische Verträglichkeit) von
Kraftfahrzeugen zwecks ihrer Anpassung an den technischen Fortschritt
Dieser Erklärung liegt zugrunde (Gerät ist zur e1-Prüfung angemeldet):
Typgenehmigung des Kraftfahrt-Bundesamts
Typgenehmigungs-Nr. e1*72/245*2009/19*5829*__
EG-Genehmigungszeichen e1 035829
Anschrift Planckstraße 8
88677 Markdorf
Germany
B Sonderausstattung/Zubehör
Stab--Tanksonden Pro Tank:
1 x Stab-Tanksonde, 1 x Dichtung Art.-Nr. 126.007,
evtl. 1 x Gegenmutter Art.-Nr. 102.106, 1 x Sondenkabel 5 x 0,5
Tanksensoren Alternativ (nur für Abwassertank):
5 x Tanksensor Art.-Nr. 933.663, 1 x Sensorkabel 5 x 0,5
Mischbetrieb Ein gemischter Betrieb von Tanksonden und Tanksensoren ist möglich.
C Kundendienst
D Fehlerprotokoll
Im Schadensfall bitte defektes Gerät zusammen mit dem ausgefüllten
Fehlerprotokoll zum Hersteller schicken.
Gerätetyp: _______________________
Artikel-Nr.: _______________________
Fahrzeug: Hersteller: _______________________
Typ: _______________________
Eigenbau? Ja - Nein -
Nachrüstung? Ja - Nein -
Überspannungsschutz OVP vorgeschaltet? Ja - Nein -
E Blockschaltbild/Anschlussplan
Rückseite
oben
voll
12V-Kontrolle an 0,75
12V-Aus Abwassertank 0,5
12V-Ein 0,25 Lumberg
+ Starterbatterie Basis MSFQ/0 5-fach
+ Fühler Wohnraumbatterie
Minus Fühler Wohnraumbatterie
Netz
voll
n.c.
an 0,75
n.c.
Wassertank 0,5
0,25 Lumberg
Basis MSFQ/0 6-fach
n.c.
Lumberg
MSFQ/0 9-fach
Leiterplatte
