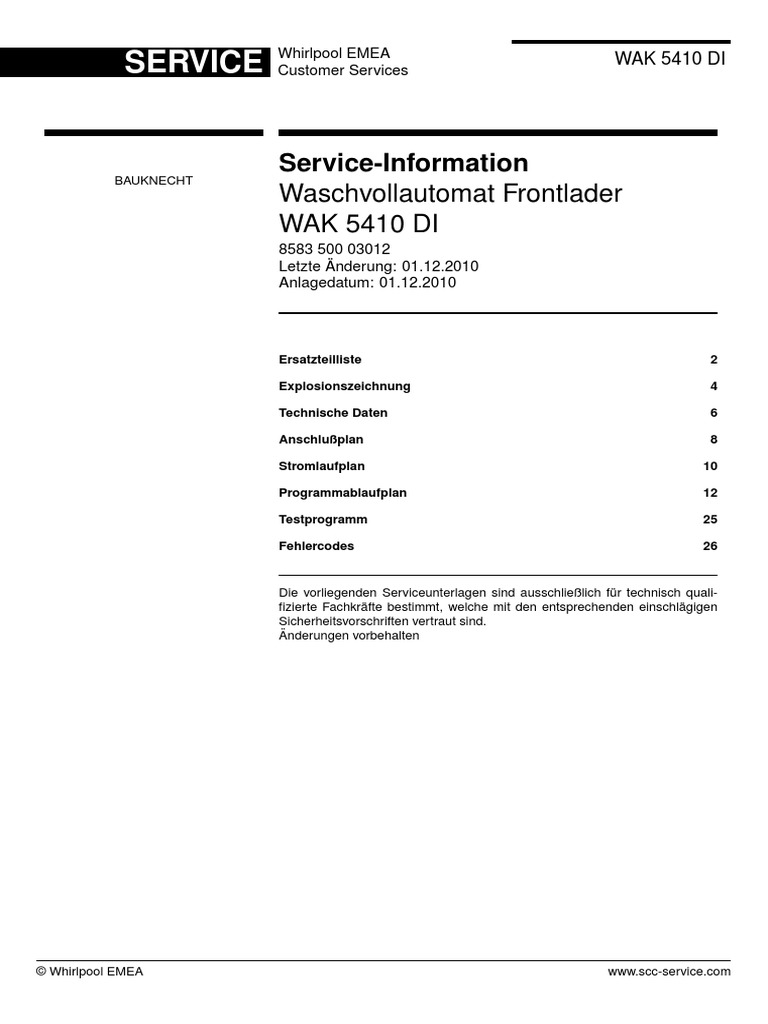

Service Information

Whirlpool EMEA
SERVICE Customer Services

WAK 5410 DI
Service-Information
BAUKNECHT
Waschvollautomat Frontlader
WAK 5410 DI
8583 500 03012
Letzte Änderung: 01.12.2010
Anlagedatum: 01.12.2010
Ersatzteilliste 2
Explosionszeichnung 4
Technische Daten 6
Anschlußplan 8
Stromlaufplan 10
Programmablaufplan 12
Testprogramm 25
Fehlercodes 26
Die vorliegenden Serviceunterlagen sind ausschließlich für technisch quali-

fizierte Fachkräfte bestimmt, welche mit den entsprechenden einschlägigen
Sicherheitsvorschriften vertraut sind.
Änderungen vorbehalten
© Whirlpool EMEA www.scc-service.com

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 2 von 31
Ersatzteilliste
Pos-Nr. 12NC Beschreibung
001 0 4812 440 11579 Gehaeuse U-SHAPE

003 0 4812 440 11581 Traverse U-Shape
011 0 4812 500 18099 Fuss verstellb. M8, 112mm
021 0 4812 440 11541 Front 25/1400
024 2 4801 111 01012 Abdeckung hinten
024 3 4812 442 18047 Abdeckung plastik hinten
025 0 4812 440 11582 Traeger Schalterleiste U-SHAPE
030 0 4812 440 11654 Arbeitsplatte 42/44 l U-SHAPE unterbauf
040 0 4812 417 18787 Scharnier
050 0 4812 440 10779 Sockelblende GW
061 0 4812 466 89033 Gegengewicht oben, 44 l, EUREKA
061 1 4812 466 89034 Gegengewicht unten, 44/54 l, EUREKA
061 2 4812 310 39287 Montagesatz EUREKA
081 0 4812 529 18063 Stossdaempfer U-SHAPE
084 0 4812 466 58023 Silentblock
086 0 4812 401 18894 Befestigung
110 0 4812 498 18738 Handgriff Tuer
130 0 4812 417 28107 Platte
130 1 4812 417 28108 Platte
131 0 4801 111 00266 Verschluss
131 1 4812 417 28045 Stift Tuerverschluss
131 2 4812 492 58022 Feder Tuerverschluss
140 0 4812 450 59812 Schauglas DELTA EUREKA
143 0 4812 440 11577 Fensterrahmen
144 0 4801 111 02618 Rahmen Schaugl.
144 3 4812 502 18669 Schraube
191 0 4812 460 68633 Manschette Eureka 473
191 1 4812 492 18028 Schelle Eureka
191 2 4812 492 98011 Schelle
200 0 4801 111 02385 Wascheinheit Eureka, 44l/1400
223 0 4801 111 04079 Mitnehmer 44L, Eureka
271 0 4812 358 18215 Riemen Eureka 1239/J5
272 0 4801 111 02563 Riemenscheibe Eureka/MR+HR
301 0 4801 111 05217 Schalterleiste
303 0 4812 498 78706 Griff Schublade GW
331 0 4812 414 58316 Knopf Timer
331 2 4812 414 58307 Feder Knopf Timer
331 4 4812 414 58317 Knopf Timer Ring
332 0 4812 513 18178 Drucktaste
333 0 4812 513 18177 Drucktaste
400 0 4812 361 58521 Motor 1400/42-52L/EU/VAR 96W1 A5923
400 1 4812 502 18828 Schraube Motor, Kit
409 0 4812 362 48446 Kohlebuerste Emerson(MCA)
421 0 4812 121 18285 Entstoerfilter
430 0 4801 111 00786 Laugenpumpe
451 0 4812 259 28919 Heizelement 2050W, 230V + NTC
480 0 4812 321 78419 Kabel DOM-MOT 7-EU/VB
490 0 4819 321 18136 Netzkabel 2m SA
490 1 4812 321 28367 Zugentlastung
491 1 4812 502 38152 Schraube 4,8x19

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 3 von 31
Pos-Nr. 12NC Beschreibung
521 0 4812 214 70973 Kontrolleinheit DOMINO, programmiert

521 1 4801 111 02879 Kontrolleinheit Domino, C1, unprogram.
571 0 4812 271 28558 Magnetventil
581 0 4812 271 28554 Niveauschalter
620 0 4812 239 58061 Modul E1/7 Opt.
630 0 4812 280 58048 Tuerverriegel.
653 0 4812 134 18064 Lichttraeger
653 1 4812 134 18047 Lichtleiter
653 2 4812 134 48368 Lichttraeger
691 0 4812 282 19485 Sensor NTC
701 0 4812 530 29256 Zulaufschlauch 1,8 m (Eltek)
702 0 4812 530 29406 Schlauch Ventil-Einspuelbeh.
707 5 4812 310 19102 Duese
708 1 4812 530 49392 Kruemmer Einspuelb.-Bottich,Eureka
711 0 4812 418 68379 Einspuelbeh. 3 K.
712 0 4812 418 68381 Schublade
713 0 4812 418 68382 Sicherheitsvor.
718 0 4812 526 48226 Saugheber
718 1 4812 418 89066 Trennteil
754 0 4812 530 29495 Ablaufbalg Bottich-Pumpe Eureka
754 1 4812 530 28832 Verschluss eco
760 0 4812 480 58385 Filter Pumpe
781 0 4812 530 29496 Ablaufschlauch
782 0 4812 530 29497 Schlauch Niveauschalter
794 2 4812 401 18549 Schlauchschelle
900 0 4812 255 18298 Halter Ablaufschlauch
900 1 4812 290 88123 Halterung EUREKA
900 2 4812 401 18501 Schlauchschelle 19,2 mm
900 3 4819 401 18529 Schlauchschelle Bottich unten
900 4 4812 401 18414 Schlauchschelle
900 5 4812 401 18853 Kabelfuehrung
900 8 4812 401 18854 Halter Ablaufschlauch
910 0 4812 505 18427 Mutter M6 mit Unterlegscheibe
910 1 4812 502 48344 Schraube
910 3 4812 502 18817 Schraube Riemenscheibe M8x23
911 7 4812 502 18815 Schraube 4,2 x 8,5
930 0 4812 492 38419 Feder Aufhaengung-EUREKA
961 0 4812 532 68151 Distanzstueck
965 0 4801 111 03932 Abdeckung Kit 4x
993 0 4819 530 29028 Einhaengebogen
993 3 4812 395 58004 Werkzeug

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 4 von 31
Explosionszeichnung

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 5 von 31
Explosionszeichnung

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 6 von 31
Technische Daten
Abmessungen + Gewicht
Abmessungen Gerät
Höhe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81.5 - 84 cm
Breite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59.5 cm
Tiefe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57.3 cm
Gewicht
Netto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72 kg
Elektrische Basisdaten
Spannung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230 V ± 10%
Frequenz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 Hz
Sicherung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 A
Anschlusswert . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ~2.3 kW
Trommeldaten
Inhalt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 l
Waschdrehzahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54 upm
Schleudern
max. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1400 upm
Niveauschalter
Niveau 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 - 12/14
Überlauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 - 16
Türverriegelung
Bauart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Schalter mit PTC aus Bimetall
Nennspannung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230 (90 - 264) V
Verriegelungszeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 6 s
Entriegelungszeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ~85 s
Zulaufventil
Nennspannung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 220 - 240 V / 50 Hz
Durchflußmenge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (1.5 - 5 bar) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 l/min
Druckbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.3 - 10 bar
Nennwiderstand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (20 °C) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.8 kΩ
Laugenpumpe
Nennspannung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 220 - 240 V / 50 Hz
Gesamtleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 W
Wicklungswiderstand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 Ω
Nennkapazität . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (0.55 - 1 m) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 ± 2 l/min

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 7 von 31
Heizung
Nennspannung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230 V + 10 %, -15 %
Gesamtleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2050 W
Widerstand (20°C) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 Ω
Kriechstrom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 0.8 mA
NTC-Fühler
Widerstand NTC
0 °C 35.9 kΩ
30 °C 9.8 kΩ
40 °C 6.6 kΩ
50 °C 4.6 kΩ
60 °C 3.2 kΩ
70 °C 2.3 kΩ
95 °C 1.1 kΩ
Motor
Widerstände Anschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (20 °C)
Stator (volles Feld) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.38 Ω
Stator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.80 Ω
Rotor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.90 Ω
Tachogenerator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68.70 Ω
Steuerung
Typ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DOMINO
Nennspannung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230 V / 50 Hz
Ausgänge Programmsteuerung
Motor M7.6 - DSS3.2 >40 V

Aquastopp AQ2.2 - DSS3.2 230 V
im Pumpenschritt AQ2.1 - DSS3.3 230 V
NTC nicht meßbar —
Pumpe DP2.1 - DP2.2 230 V
Türverriegelung DSS3.1 - DSS3.3 230 V
Niveauschalter E4 - E2 230 V
- leer PR2.1 - E2 230 V
- voll PR2.2 - E2 230 V
Ventil (Rast 2.5) V2.1 - V2.2 >170 V
Optionen nicht meßbar —

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 8 von 31
Anschlußplan

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 9 von 31
Legende

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 10 von 31
Stromlaufplan

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 11 von 31
Legende

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 12 von 31
Programmablaufplan

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 13 von 31

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 14 von 31

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 15 von 31

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 16 von 31

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 17 von 31

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 18 von 31

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 19 von 31

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 20 von 31

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 21 von 31

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 22 von 31

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 23 von 31

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 24 von 31

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 25 von 31
Testprogramm

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 26 von 31
Fehlercodes

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 27 von 31

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 28 von 31

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 29 von 31

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 30 von 31

8583 500 03012, 01.12.2010
Whirlpool EMEA
Seite 31 von 31

Service Information

Hochgeladen von

Dokumentinformationen

Originaltitel

Copyright

Verfügbare Formate

Dieses Dokument teilen

Dokument teilen oder einbetten

Freigabeoptionen

Stufen Sie dieses Dokument als nützlich ein?

Sind diese Inhalte unangemessen?

Copyright:

Verfügbare Formate

Service Information

Hochgeladen von

Copyright:

Verfügbare Formate

Whirlpool EMEA

SERVICE Customer Services

Die vorliegenden Serviceunterlagen sind ausschließlich für technisch quali-

© Whirlpool EMEA www.scc-service.com

001 0 4812 440 11579 Gehaeuse U-SHAPE

© Whirlpool EMEA www.scc-service.com

Pos-Nr. 12NC Beschreibung

521 0 4812 214 70973 Kontrolleinheit DOMINO, programmiert

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

Motor M7.6 - DSS3.2 >40 V

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

© Whirlpool EMEA www.scc-service.com

Das könnte Ihnen auch gefallen
