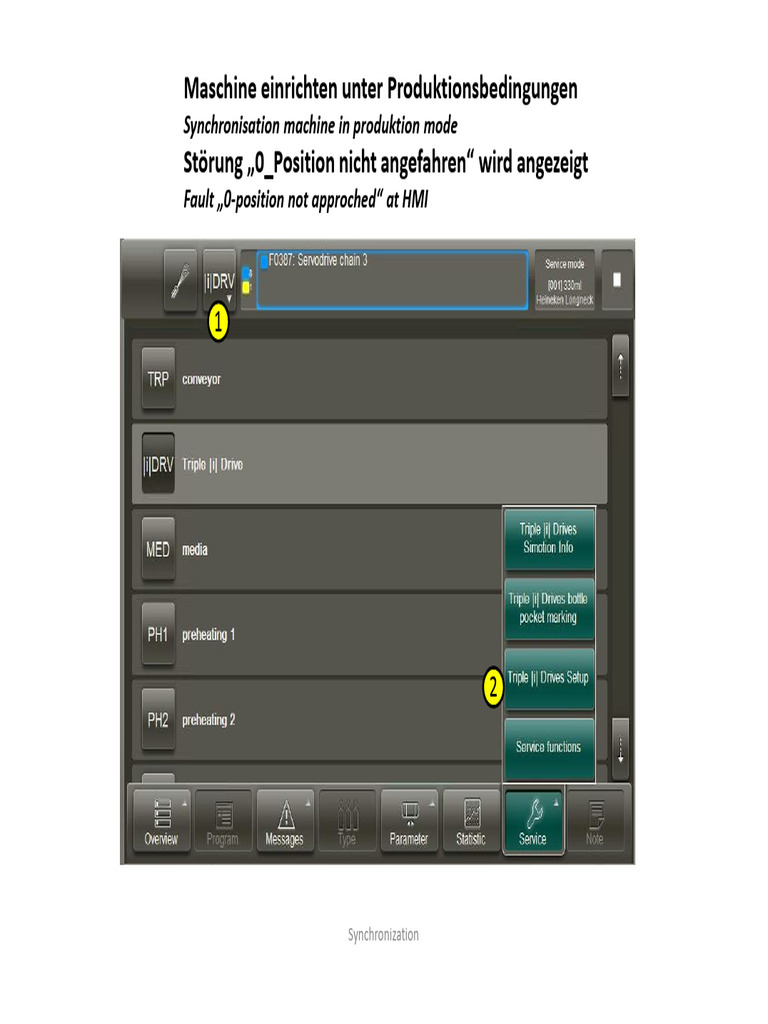

Maschine einrichten unter Produktionsbedingungen

Synchronisation machine in produktion mode


Störung „0_Position nicht angefahren“ wird angezeigt
Fault „0-position not approched“ at HMI

Synchronization
3

4 5 6

7 8

Synchronization
Maschine einrichten unter Produktionsbedingungen
Synchronisation machine in produktion mode
Störung „0_Position nicht angefahren“ wird angezeigt
Fault „0-position not approched“ at HMI

1) Abgabetransport leerfahren
Empty drive discharge Conveyer

2) Triple-i-Drive einrichten ->Handbetrieb Auf/Abgabe anwählen


Triple-i-Drive setup -> manual operation infeed/discharge
1 2 3
3) Antriebe in das Fenster für die Nullposition fahren ( die Lampe in der Handbedienung
leuchtet bei den Antrieben 1-5)
Move all motors in the window for the zero position (lamp in the jog panel flash for the motors 1-5)

4) Antrieb 3 (Schwenkantrieb-Abgabe) mittig fahren, bis der Rücken der Finger aus dem
Gleitfeldbereich heraus sind, und die Flaschen frei herunterfallen können.
Move motor 3 (swing drive) in the middle, so that the fingers out oft the sliding panel and the bottles
can falling out.

5) Klappe mit der Handbetätigung weit öffnen (je nach Kettenstellung fallen schon
Flaschen heraus)
Open flap with the jog panel (No.5), it can be that bottles falling out.

6) Handbetrieb Auf/ Abgabe abwählen


Deselect “manual operation infeed/discharge”
3
7) Taste „Grundstellung Kette“ betätigen
Select „initial state chain“
4
8) Taste „Grundstellung Aufgabe“ und „Grundstellung Abgabe“ anwählen
Select“initial state infeed“ and „initial state chain”
5 6
9) Warten bis alle Grundstellungen erreicht sind
Wait for all initial state positions are ready

10) Taste „Kuppelposition Aufgabe anfahren“ betätigen


Select „move to couple position infeed“
7
11) Taste „Aufgabe auskuppeln“ betätigen, (kein Kreuz, wenn Aufgabe eingekuppelt ist)
Select „Disengage infeed“ ( no cross, when infeed is engage) 8
12) Maschine ist wieder startbereit
Machine is ready to start
Synchronization
Mechanical zero positions

Zero Drive 1 after


5

In level
Zero drive 2 and the same at the outfeed drive 4
5 6

Synchronization
Mechanical zero positions

Zero Chain after


4

Zero drive 3 after


6

Synchronization
Mechanical zero positions

Zero Drive 5 (flap) after


6

Synchronization
