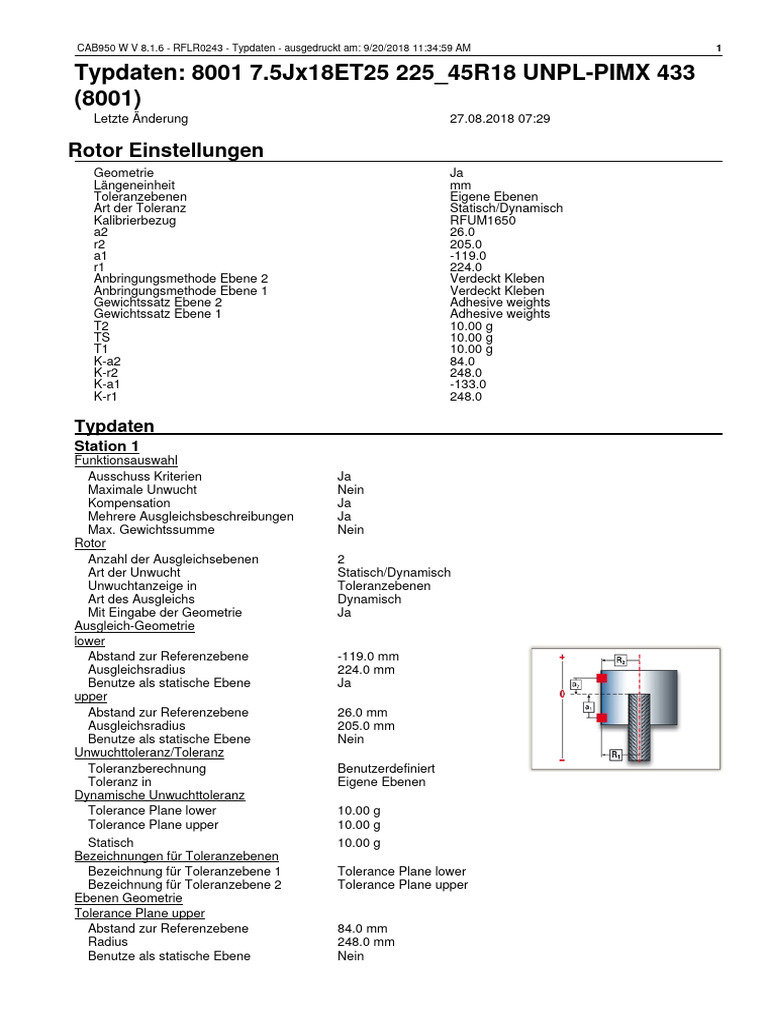

CAB950 W V 8.1.

6 - RFLR0243 - Typdaten - ausgedruckt am: 9/20/2018 11:34:59 AM 1

Typdaten: 8001 7.5Jx18ET25 225_45R18 UNPL-PIMX 433

(8001)
Letzte Änderung 27.08.2018 07:29

Rotor Einstellungen
Geometrie Ja
Längeneinheit mm
Toleranzebenen Eigene Ebenen
Art der Toleranz Statisch/Dynamisch
Kalibrierbezug RFUM1650
a2 26.0
r2 205.0
a1 -119.0
r1 224.0
Anbringungsmethode Ebene 2 Verdeckt Kleben
Anbringungsmethode Ebene 1 Verdeckt Kleben
Gewichtssatz Ebene 2 Adhesive weights
Gewichtssatz Ebene 1 Adhesive weights
T2 10.00 g
TS 10.00 g
T1 10.00 g
K-a2 84.0
K-r2 248.0
K-a1 -133.0
K-r1 248.0

Typdaten
Station 1
Funktionsauswahl
Ausschuss Kriterien Ja
Maximale Unwucht Nein
Kompensation Ja
Mehrere Ausgleichsbeschreibungen Ja
Max. Gewichtssumme Nein
Rotor
Anzahl der Ausgleichsebenen 2
Art der Unwucht Statisch/Dynamisch
Unwuchtanzeige in Toleranzebenen
Art des Ausgleichs Dynamisch
Mit Eingabe der Geometrie Ja
Ausgleich-Geometrie
lower
Abstand zur Referenzebene -119.0 mm
Ausgleichsradius 224.0 mm
Benutze als statische Ebene Ja
upper
Abstand zur Referenzebene 26.0 mm
Ausgleichsradius 205.0 mm
Benutze als statische Ebene Nein
Unwuchttoleranz/Toleranz
Toleranzberechnung Benutzerdefiniert
Toleranz in Eigene Ebenen
Dynamische Unwuchttoleranz
Tolerance Plane lower 10.00 g
Tolerance Plane upper 10.00 g
Statisch 10.00 g
Bezeichnungen für Toleranzebenen
Bezeichnung für Toleranzebene 1 Tolerance Plane lower
Bezeichnung für Toleranzebene 2 Tolerance Plane upper
Ebenen Geometrie
Tolerance Plane upper
Abstand zur Referenzebene 84.0 mm
Radius 248.0 mm
Benutze als statische Ebene Nein
CAB950 W V 8.1.6 - RFLR0243 - Typdaten - ausgedruckt am: 9/20/2018 11:34:59 AM 2
Tolerance Plane lower
Abstand zur Referenzebene -133.0 mm
Radius 248.0 mm
Benutze als statische Ebene Ja
Art der Unwucht Statisch/Dynamisch
Bezeichnungen für Ausgleichsebenen
Bezeichnung für Ausgleichsebene 1 lower
Bezeichnung für Ausgleichsebene 2 upper
Kompensation Optionen
Bezeichnung Modus
indexing compensation Erforderlich
Kompensationsvergleich
Toleranz Ebene 1 2.50 g
Toleranz Ebene 2 2.50 g
Statisch 5.00 g
Maschine
Antrieb
Soll-Drehzahl 350 1/min
Soll-Drehzahl Bereich (1/min) 333 - 367
Messeinstellungen
Ausgewählte permanente Kalibrierung RFUM1650
Filtereinstellungen
Filterzeit [sek] / Anzahl Umdrehungen 2.2
Filterzeit [sek] / Anzahl Umdrehungen 12.8333
Wartezeit bis Messbeginn [sek] 0.0
Mehrschritt-Ausgleich
Auswahlmodus Orte
Auswahlmodus für verfügbare Orte Nur die freien Orte
weight correction/Ausgleichsbeschreibung
lower/Ausgleichsebene
Ebene wird für Ausgleich verwendet Ja
Orte
Ortsverteilung Polare Verteilung
Polar
Max. Anz. Ausgl. aktionen je Schritt 1
Maximaler Verteilungswinkel 360.0 °
Methode
Ausgleichsmethode Verschiedene Gewichte
Verschiedene Gewichte
Kleinster Abstand Ausgleichsmaßn. 5.0 °
Gewichtsanzahl/Ort 1
Gewicht Anbringen
Axiale Orient.
Gewählter permanenter Gewichtssatz Adhesive weights
Gewicht anzeigen als Bezeichnung und Masse
upper/Ausgleichsebene
Ebene wird für Ausgleich verwendet Ja
Orte
Ortsverteilung Polare Verteilung
Polar
Max. Anz. Ausgl. aktionen je Schritt 1
Maximaler Verteilungswinkel 360.0 °
Methode
Ausgleichsmethode Verschiedene Gewichte
CAB950 W V 8.1.6 - RFLR0243 - Typdaten - ausgedruckt am: 9/20/2018 11:34:59 AM 3
Verschiedene Gewichte
Kleinster Abstand Ausgleichsmaßn. 5.0 °
Gewichtsanzahl/Ort 1
Gewicht Anbringen
Axiale Orient.
Gewählter permanenter Gewichtssatz Adhesive weights
Gewicht anzeigen als Bezeichnung und Masse
Kalibrieren / Kompensieren
Unwucht-Kalibrierparameter
Ausgleichsradien benutzen Ja
Winkel [°] 0.0
Radius 205.0 mm
Winkel [°] 0.0
Radius 224.0 mm
Kalibriergewichte aus Ausgleichsdaten Ja
Bewertung in Ausgleichsebenen
Kalibrierart Dynamisch
Rotorspezifische Kalibrierung Ja
indexing compensation/Umschlagkompensation
Benutze Kompensationswerte Nein
Anzahl der Umschlagpositionen 2
Nr. Winkel
1 0.0
2 180.0
Mit umgeschlagenem Rotor beginnen Nein
Ebenen Ausgleichsebenen
Zeitstempel 8/23/2018 4:00:23 PM
lower 0.86 g 219.2 °
upper 1.82 g 240.4 °
Unwucht-Kalibrierergebnisse
Kalibrierwerte benutzen Ja
Kalibrierdrehzahl 350 1/min
Kalibrieren in Ebene 1 Ja
2 Ja
Unwucht
Nur statische Kalibrierung Nein
C11 0.954 1.01 °
C12 0.0738 59.11 °
C21 0.00946 225.85 °
C22 0.886 358.59 °
no text Kalibrierprozedur erfolgreich
beendet.
Details
Kalibrierung mit Geometrie Ja
Ebene 1 Tauchspule
Ebene 2 Tauchspule
Ebene 1 0.0 °
Ebene 2 0.0 °

Rotorspezifische Kalibrierung
Kalibrierwerte benutzen Ja
Kalibrieren in Ebene 1 Ja
2 Ja
Kalibrierdrehzahl 350 1/min
Drehrichtung Normal
C11 0.954 1.01 °
C12 0.0738 59.11 °
C21 0.00946 225.85 °
C22 0.886 358.59 °
Zeitstempel 8/21/2018 1:47:53 PM
Kalibrierung mit Geometrie Ja
Aufnehmertyp Ebene 1 Tauchspule
Aufnehmertyp Ebene 2 Tauchspule
Phasenverschiebung Ebene 1 0.0 °
Phasenverschiebung Ebene 2 0.0 °
