A)

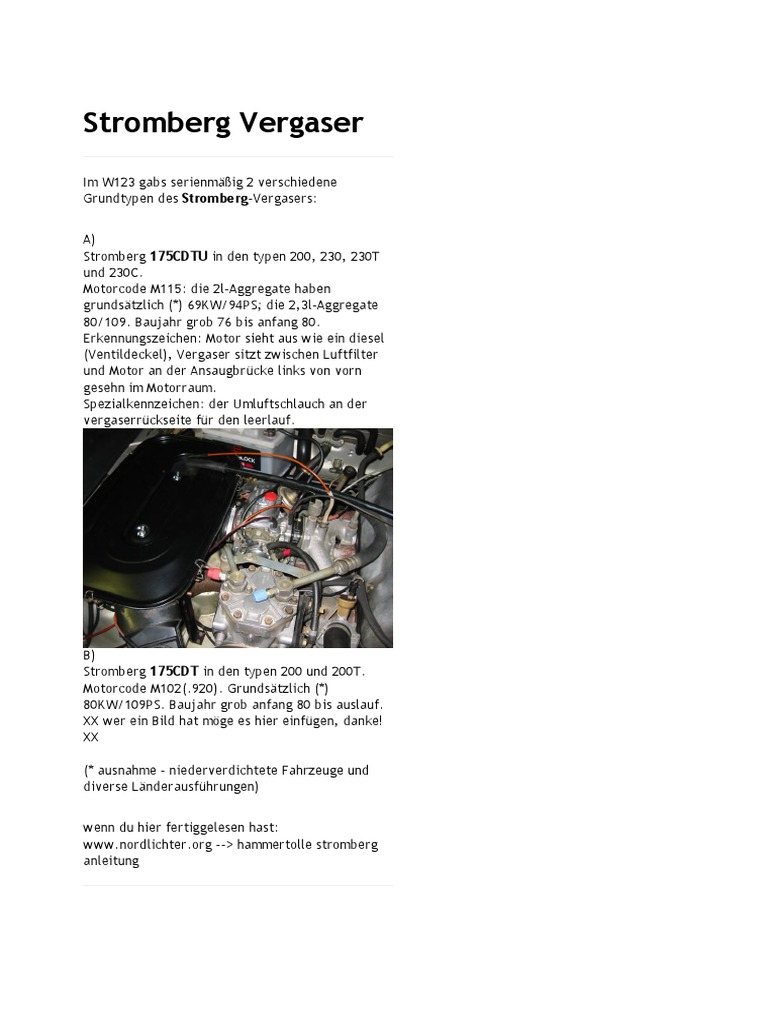

Stromberg 175CDTU in den typen 200, 230, 230T
und 230C.
Motorcode M115: die 2l-Aggregate haben
grundsätzlich (*) 69KW/94PS; die 2,3l-Aggregate
80/109. Baujahr grob 76 bis anfang 80.
Erkennungszeichen: Motor sieht aus wie ein diesel
(Ventildeckel), Vergaser sitzt zwischen Luftfilter
und Motor an der Ansaugbrücke links von vorn
gesehn im Motorraum.
Spezialkennzeichen: der Umluftschlauch an der
vergaserrückseite für den leerlauf.
B)
Stromberg 175CDT in den typen 200 und 200T.
Motorcode M102(.920). Grundsätzlich (*)
80KW/109PS. Baujahr grob anfang 80 bis auslauf.
XX wer ein Bild hat möge es hier einfügen, danke!
XX
vergasermembrane
tauschen
was man für den membrantausch braucht: neue
vergasermembrane vom teilefritzen (000 071 08 26
vergasermembrane stromberg - m115 um 9,80?),
konventionellen schlitzschraubenzieher, spritze
zum atf absaugen wär net schlecht und eben diese
anleitung
ausbau: kurbelgehäuseentlüftung abnehmen,
unterdruckleitung rausziehen, oberen deckel
abnehmen. wenn mans falsch gemacht hat und den
ganz oberen abnimmt sieht das ganze so aus:
Generell gilt natürlich, passendes Werkzeug, vernünftiger Arbeitsplatz, Keine Angst vor
Feinmechanikerarbeit
Am besten Reparatursatz besorgen und neue Dichtungen und Membrane verwenden
Hier erst mal die Namen der Teile (alles schon wieder sauber und montiert)
Dieser Dreck hat dafür gesorgt, dass der Unterdruckkolben hing und die
Startautomatik nicht mehr funktionierte!!!
und hier habe ich den vorsichtig mit dem Zahnstocher rausgekratzt, kein
Stahlwerkzeug benutzen!!!
Den Kolben am besten ausblasen, die kleinen Bohrungen habe ich mit einem
Aluminiumdraht gereinigt (die an den Ölwechselschildern im Motorraum hängen)
- Montage in umgekehrter Reihenfolge und ggf. neue Teile montieren
zunächst das Schwimmernadelbelüftungsventil montieren
dann den Kolben vorsichtig einführen
Montage der Manschette: Mit einer kleinen Nuss kann man prima den Kolben oben halten, um
dann die Manschette in die entsprechenden Nuten am Gehäuse und am Kolben zu porkeln
- Pulldownmembrane montieren, Feder nicht vergessen und die Schrauben nicht zu
feste anziehen
- Jetzt kommt das Schwierigste, Montage der Stufenscheibe und des Mitnehmerhebels
Leider habe ich hier kein Patentrezept, Problem ist, die Federn vernünftig zu
montieren, alles ist etwas wackelig
Nach diversen Versuchen (u.a. mit einer Drahtschlaufe um die untere Feder zu
positionieren) hat es auf jeden Fall geklappt
Sicherungsscheibe montieren
-
Starterhebel montieren
fertig…der Kolben muss sich leicht bewegen lassen und in die Ausgangslage zurück
kommen
1 of 10
Dämpfer - Oil Es wird ausschließlich , ganzjährig ATF-Suffix - A-Öl verwendet.
Füllmengen: 5cm³ in Führungsrohr (Kolbenachse) , 20cm³ in Vorratskammer
2 of 10
3 of 10
4 of 10
4 = Thermoverzögerungsventil = 7.20732.02
5 of 10
Bild 11 Nr.: 8 = Rollmembrane 3.24517.02 immer erneuern
6 of 10
aus der Ti160
7 of 10
Kraftstoffrücklaufventil Membrane erneuern ( undicht / Verbrauch - Co 12% ) Bild Punkt 2
8 of 10
9 of 10
Puldown Anschluss "A" zum Pull down Gehäuse
Startdeckel / Startautomatik / Bimetallfeder oft ist der Kabelanschluss im Doppelstecker verrottet, Stecker + Kontakthülsen erneuern.
zur Serviceanweisung 175CDTU 01.1976 - 07.1980
10 of 10
Zenith Stromberg Vergaser 175CDT 175CDTU Ersatzteilliste 175CDET BMW 175 CDT , 175 CDTU , 175 CDET , 150CD , 150 CD , 175CD , 175
CD
175CDT DB 200/ W123 -M102 ab 07.1980 7.17979.00 = A0010706304 7.17979.01 = A0010707604 7.17980.00 = A0010706404 7.17980.01 = A010707104 7.17980.02 = A0010707704
7.18067.06 = A0010709704 7.18067.07 = A0010709804
Vergaserprinzip : CD Stromberg
Der Stromberg-Vergaser ist ein "Gleichdruck-Vergaser , Mit variablen Lufttrichter und variabler Kraftstoffdüse. Eindüsen -Vergaser ,er benötigt auch keine extra Leerlauf- Einrichtung. Mit
den ansteigendem Unterdruck in der Mischkammer wird der Luftkolben angehoben und gibt mehr Querschnitt frei. Dadurch , dass die konische Nadeldüse an ihm befestigt ist wird auch
im gleichem Maße der Ringspalt an der Kraftstoffdüse größer , das Gemischverhältnis bleibt weitgehend konstant. Damit der Luftkolben beim plötzlichen öffnen der Drosselklappe nicht
zu schnell öffnet ist in ihm eine Dämpfereinrichtung montiert.
Bild1 175CDS
19 Belüftungsventil 5.09280.00
41 Unterdruckschlauch 2,5mm A0000700081 3.25202.00 3.25202.00.0
49 Satz Einstellschraube mit Halteschraube 175CDS 5.09276.00 5.09276.00.0 = A0000700771 4.07261.06 4.07261.06.0
Reparatursatz 4.02309.00 4.02309.00.0
66 Dämpferkolben ohne Öl-Vorrat. Ersatz = 5.16411.00 A0000701367 = A0000700967 5.09169.00 5.09169.00.0
Bild 2
Ölbehälter mit Dämpferkolben 4.07414,17 A0000700268 5.14080.00 5.14080.00.0
60
36 Zugfeder 3.24096.00 3.24096.00.0 Ersatz = A0000711815 3.32075.00 3.32075.00.0
47 Nadeldüse 100 A0000717335 3.24052.00 3.24052.00.0
Düsennadel dünn + starr " AA " 3.25790.00 ab Mai 1968 / 3.24071.00 3.24071.00.0 = " 4F "
60 A0000710346 3.25790.00 3.25790.00.0
1969
4.00308.00
Dichtungssatz
4.00308.00.0
Bild 4 175CDT
01 Bild 1 Vergaser 175CDS 200 + 220 Hand - 01.1968 ---- A0010713901 7.15864.00
Vergaser 175CDS Automatik 01.1968 A0000703004 7.15900.00 7.15
01 Bild 2 Vergaser 175CDT 200 + 220 /8 Hand - 07.1970 ---- A0020711501 7.16614.00
Vergaser 175CDT 200 + 220 /8 Automatik 07.1970 --- A0000707004 7.16615.00
01 Bild 3 Vergaser 175CDT 200 + 230/4 /8 Hand - 06.1973 --- A0000709604 7.17072.00 7.17
Vergaser 175CDT 200 + 230/4 /8 Automatik 06.1973 --- A0000709704 7.17973.00
01 Bild 3 Vergaser 175CDTU 200 + 230 W123 M115 + 230/4 Hand - 01.1976 -- A0010704704 7.17830.00 7.17
Vergaser 175CDTU 200 + 230 W123 M115 + 230/4 Automatik 01.1976 --- A0010704904 7.17832.00
Vergaser 175CDTU 230G 24V Geländewagen A0010707204 7.17955.00
Vergaser 175CDTU 230G 12V. A0010707804 7.18047.00
Vergaser 175CDTU 230G 24V A0010708404 718067.02
01 Bild 4 Vergaser 175CDT 200 / W123 M102 Hand - 07.1980 -- A0010706304 7.17979.00
Vergaser 175CDT 200/ W123 M102 Automatik 07.1980 -- A0010706404 7.17980.00
01 Bild 4 Vergaser 175CDT 200/ W123-M 102 Hand - 03.1983 --- A0010709704 7.18067.06
01 Bild 5 Vergaser 175CDT 190/W201 + 200/W123/124 -M102 Hand - 08.1984 --- A0020701204 7.18067.18
01 Vergaser 175CDT 190/W201+200/W124 Automatik 08.1984 ----- A0020701104 7.18067.17 7.18
Vergaser 175CDT Saudi Arabien A0020701604 7.18067.20 7.18
Vergaser 175CDT Südafrika A0020701704 7.18067.21 7.18
02 Bild 2 + 3 Satz Tupfer weiß DB / Kolbenanhebung A0000702446 5.11711.00 5.11
03 Bild 2 Dichtung Im Satz H. Düsenbeheizung A0000715280 3.24543.00 3.24
05 Bild 3 Einstellschraube Umluft A0000710565 3.34099.00 3.34
05a Bild 3 Mutter A0000712172 3.34462.00 3.34
08 Dichtring - Drosselwelle 3.10829.00 3.10
12 Dichtung Startkörper A0000715180 3.27493.00 3.27
13 Bild 3 Startgehäuse kpl.. 5.18442.00 ( Startkörper ) Hand + Aut. 11.70 - 09.80 A0000702147 4.07414.31 4.07
keine
Regulierschraube / Startkörper M4 in 5.18442.00 A0010713971 5.15789.00 5.15
Nr.
13 Bild 4+5 Startgehäuse kpl. alle M102 Hand + Aut. 09.80 ---- A0000703347 4.07265.24 4.07
13a Bild 4 Rollmembrane / Startkörper / Steuerkolben im Satz 4.07413.76 4.07413.76.0 alle 1289655 3.24517.01
ohne Bild Startkörper Reparatursatz Steuerkolben / Feder / Regulierschraube 4.07274.01 4.07
Bild 3 Starter-Mitnehmer-Hebel im Startkörper ( Verschleiß ) alle DB + BMW Ti36 1974 A0000712922 5.10131.00 5.10
unter Deckel13
Pulldown Membrane "40" + "60" kleiner Teller 16mm vor 07.1973 A0000704552 5.10597.00
Bild 2
Pulldown Membrane "68"groß Hand + Aut. 01.86 - 09.80 A0000704752 4.07285.03
14 Bild 4 Pulldown Membrane großer Teller 22mm alle 175CDT nach 1973 A0000705052 5.19704.00
14 Bild 5 Pulldown Membran-Satz mit Deckel 5.19704.00 Hand + Aut. 08.82 ---- 5.16354.00 4.07285.03 4.07285.07
9554325 131112896559
im Satz Rollmembrane 3.24517.01 3.24517.00
47 Bild 4+5 Schwimmer - Satz 13,0gr. 230G M115 5.19583.00 Hand + Autom.M102 A0000700143 zwischen den Schwimmkörpern 23,5mm A0000700243 4.07266.00
M115 zwischen den Schwimmkörpern
47 Bild 1+2+3 Schwimmer - Satz 11,0gr 5.09277.00 5.09133.00 ZK9277 A0000700043 4.07266.15 4.07
31mm
52 Unterdruck- Membrane 3.36743.00 B19420 für alle 32407000 33674300 175 CD + CDT + CDTU+CDUS A0000710826 3.24070.00.0
53 Deckeldichtung alle 175CDS + 175CDT DB ist im Satz ! 23775902 3.24504.02 A0000714680 3.24504.00 3.24
42a Bild 2+3 Abschaltventil 12V " Schnellstopp" im Vergaser M115 mit Kabel 1.1973 - 01.76 /stromlos offen A0000720117 7.07900.00 7.07
Verzögerungs Relais Abschaltung 175CDT Ti137 gibt nach dem Abschalten kurz + zum schließen heraus A0005456132 nur Merced
52a Stützring Ti85 A0000711576 3.35892.00 3.35
54 Bild 3 Einstellschraube Co lang DB 230G 5.19920.00 5.19
ohne Bild Abschaltventil 12V "Schnellstopp" im Saugrohr ! CDTU 01.1976 - 06.80 /stromlos geschlossen A0000721817 7.20229.50
ohne Bild Abschaltventil 24V im Saugrohr DB G230 A0000722617 7.20389.00 7.20
54a Bild 4+5 Abschaltventil 12V " Schnellstopp" im Vergaser ohne Kabel Hand + Aut. 06.80 -- / stromlos offen A0000724617 7.20733.00 7.20
54a Bild 4+5 Abschaltventil 24V A0000724717 7.20883.01 7.20
54b Bild 3 O-Ring Einstellschraube M115 3.23139.00 3.23
55 Bild 2 Düsennadel " TA" Hand + Aut. 5.11489.00 07.1970 -- A0000700187 5.11489.00 5.11
55 Bild 2 Düsennadel . " YA. " Hand + Aut. 5.13481.00 06.1971--- A0000700287 4.07414.15 4.07
55 Bild 3 Düsennadel " MB " Hand + Aut. 5.16749.00 ab 01.1976-- A0000700487 4.07414.24 4.07
Ti128 Umrüstsatz " .MB " Düsennadel und Dämpfer im Satz Hand + Aut. Ti128 = ATF Öl im Satz = 4.07253.00 4.07
55 Düsennadel " .MB° " Verbessertes Fahrverhalten A0000701187 5.19848.00
55 Düsennadel " CC " 5.19961.00 0000701487 + " HC " Hand + Aut. 07.1980 --- A0000701487 4.07414.55
55 Düsennadel " HC " 5.19961.01 10.1980 --- A0000701987 4.07414.54
55 Düsennadel " UC " 5.19961.04 + " VC " 5.19961.05 Hand + Aut. 0000702087 08.1982 --- A0000701887 4.07414.55
55 Düsennadel " YC " SAAB VOLVO Hand + Aut. 5.19961.08 7584642 4.07414.56
55 Düsennadel " UB " 230G/M115 - M102 Hand + Aut. 01.1979-- DB G.230 A0000701687 5.19319.00
56 Klemmschraube / Düsennadel 237777 A0000719771 3.24072.00 3.24
62 Bild 3 Dämpferkolben 5.19004.00 gelb ATF-Öl A0000701467 5.19004.00 5.19
62 Bild 3 Umrüstsatz Dämpferkolben von gelb auf weiß Ti128 nicht mehr lieferbar jetzt nur 4.07283.00 4.07253.00 4.07
Ersatz für 5.19004.00 5.16749.00 A0000700487 Satz von gelber Kappe zu
62 Bild 3 ( 5.19848.00 A0000701187 ) ATF Öl A0000702367 4.07283.00 4.07
Weißer Kappe
62 Bild 4 Dämpferkolben 5.19867.03 gelb M102 A0000702267 4.07414.53
66 Bild 1 Dämpferkolben 175CDS schwarz A0000700967 5.09169.00 5.09
60 Bild 2 Dämpferkolben + Ölvorratsbehälter 5.14080.00 nicht mehr lieferbar A0000700268 4.07414.17 4.07
66 Bild 1 Dämpferkolben Ersatz für Ölvorratsbehälter Bild 2 A0000701367 5.16411.00
69 Bild 5 Dämpferkolben mit Verschlussdeckel 190/W201 M102 W123 Hand + Aut. W124 08.1982-- A0000701967 5.21186.01 5.21
68 Bild 3 + 4
O-Ring für Verschlussdeckel nicht im Nachbau-Service Satz 4.0S14G.00 237859z 3.30844.00 3.30
Gummi
68 Bild 5 Papier Flachdichtung für Verschlussdeckel nicht im Satz 4.0S14G.00 im Satz Dichtungssatz 4.00312.01 A0000717180 3.37904.00 3.37
71 Bild 3 Verschlusstopfen rot = Motoröl A0009975635 5.14798.00 5.14
71 Bild 3 Verschlusstopfen gelb = AFT ÖL im Satz 4.07253.00.0 3.36624.00 3.36
72 Bild 2+3+4 Unterdruck-Regler M115 /08 + W123 Aut. A0000700853 7.08895.00 7.08
72 Bild 5 Unterdruck-Regler kpl. W124 + W201 Aut. + Ersatz für 7.08895.00 = A0000702853 7.20918.00
099 Service Anweisung 175CDT + 175CDT U bis ca. 1979 W115 W123 M115 DB200/230 mit Ti103
100 Service-Anweisung 175CDT ab ca. 1980 W123 M 102 DB200
Vergaser Check Schnellprüfung 175CDTU 175CDT
Werkzeug Schwimmerstand Lehre
Original Reparatursatz 4.02323.04 M102 Original Klein Reparatursatz 4.02000.46 M115 nicht mehr lieferbar
nur noch für M102 4.02000.48 fast gleich
bei der Bestellung die Vergasernummer oder die Düsennadel nennen HC CC für 7.17072.00 7.17073.00 7.17074.00 7.17194.00 7.17195.00 7.17376.00
Oder den Satz 4.02323.03 mit Düsennadel UB ändern in CC = HC Düsennadel 7.17377.00 7.17378.00 W115 7.17712.00 7.17713.00 7.17714.00 7.17828.00
mit der Dichtung 3.37904.00 für viele weitere Vergaser M102 7.7830.00 7.17831.00 7.17832.00 CDTU 7.17980.00 7.17980.01 M102
DB mit Pulldown Membrane "68", großer Teller, ist im Satz 5.14323.00 = 5.19704.00 = 4.07285.03 = A0000704652 ab 1973 normal Membranteller = 22mm Durchmesser
Dichtring " 68 " Bild 2 + 4 für Verschlussdeckel " 69 " ist nicht im Service Satz extra bestellen 3.30844.00
Nicht in dem Nachbau Satz enthalten ! !! Für Vergaser vor 07.1973 extra bestellen , wenn erforderlich !
Pulldownmembrane "40" Bild 2 unter dem kleinen Ventildeckel "13" ist nicht im Service-Satz ! extra bestellen 5.10597.00 vor 07.1973 A0000704552 Membranteller = 16mm Durchmesser
Dichtring / O-Ring " 36 " Bild 1+2 für H-Düse / Nadeldüse ist nicht im Service-Satz extra bestellen 3.24050.00 vor 07.1973 A0099977145
Dichtring / O-Ring " 50" Bild 1 + " 41" Bild 2 für H-Düsen Halteschraube ist nicht im Service-Satz extra bestellen 3.24055.00 A0099977245
Dichtring / O-Ring Bild 1 "51" Bild 2 "43" für Einstellschraube Co ist nicht im Service-Satz extra Bestellen 3.24057.00 A00007122600
Kleinreparatursatz
88 Reparatursatz 4.03601.00 4.03602.00
66 Dichtungssatz 4.00211.00
Rollmembrane = 3.24517.01
