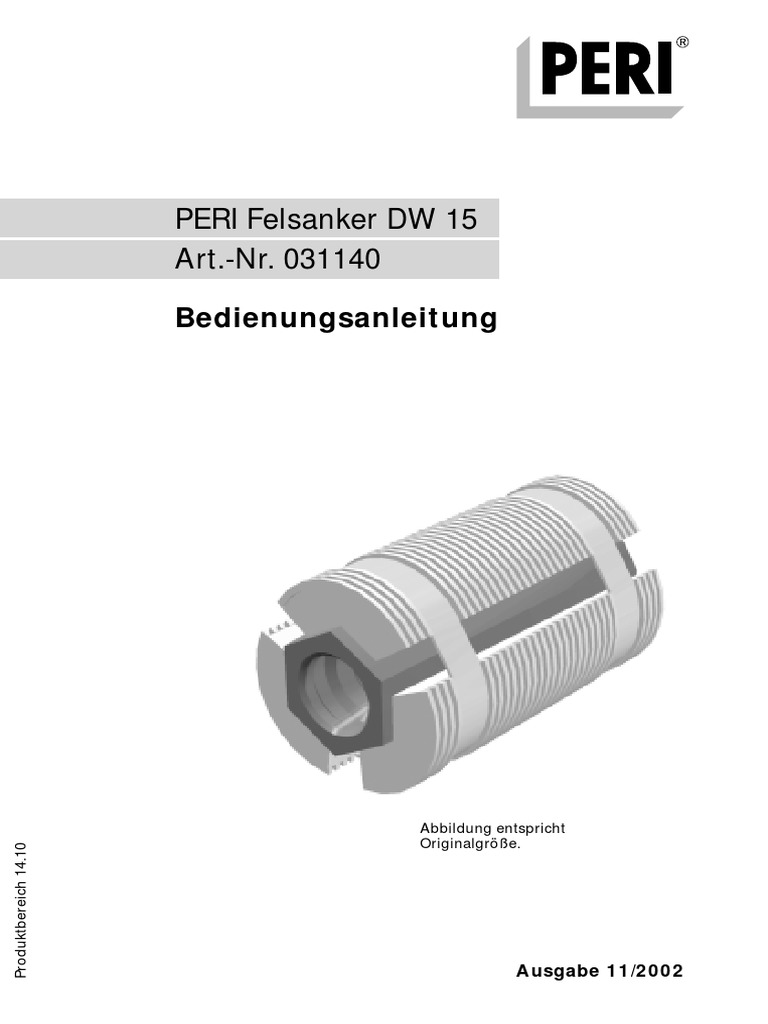

PERI Felsanker DW 15

Art.-Nr. 031140

Bedienungsanleitung

Abbildung entspricht
Originalgröße.
Produktbereich 14.10

Ausgabe 11/2002
Anwendungsfälle
Nachträgliche Verankerungen von Schalungen im Beton oder Fels.
Speziell bei Einhäuptigen Schalungen oder Stützbockanwendungen.

Zulässige Belastung:
Der PERI Felsanker DW 15 hat eine zulässige Zugkraft von 90 kN.
Ausschlaggebend ist jedoch das Material in dem verankert wird.
Tabelle: Setztiefe tmin [cm] des Felsanker DW 15
in Abhängigkeit der Betonfestigkeit.

Betonfestigkeit βω [N/mm2]
15 25 35 45
Als Einzelanker
Mindestbohrlochabstand 1,5 x tmin 35 27 23 21
siehe Grundriß 1

Als Stützbockverankerung*
Mindestbohrlochabstand 1,5 x tmin + 23 44 33 27 24
siehe Grundriß 2

*Mit Doppelspannerwelle DSW, Art. Nr. 027520. Abstand der Spannstellen = 23 cm.

Grundriß 1:

1,5 x tmin 1,5 x tmin

Grundriß 2:
in
tm

23 1,5 x tmin 23 45°

1,5 x tmin + 23

Hinweis:
Die zu erwartende Zuglast muß durch eine Testbelastung mit
dem PERI Vorspanngerät, Art. Nr. 030460, geprüft werden.

1 Bedienungsanleitung PERI Felsanker

Einbau 90°

ø min. 18 mm innen
Metallrohr
37

tmin

➀ Bohrung ø 37 mm (z. B. mit Hilti TE-y 37/575 ➁ Felsanker DW 15 auf Spannstahl DW 15

oder Kernbohrung mit DD-B 37/430-RL) aus- aufschrauben und Metallrohr mit Innen-
führen und Bohrloch reinigen. Dabei Mindest- durchmesser min. 18 mm (Wasser-
tiefe tmin entsprechend Tabelle beachten. leitungsrohr 1") aufschieben.

Schalen

Metallrohr
Ankerkern

➂ Einheit bis zum Grund des Bohrloches ein- ➃ Die Schalen werden dabei wie ein Keil
schieben und die Schalen des Felsankers durch zwischen den Kern des Felsankers und der
Schlagen auf das Rohr auseinandertreiben. Beton-/Felswand gedrückt.

➄ Das Vorspanngerät, Art. Nr.: 030460, am
Spannstab befestigen und Probezug mit der
zu erwartenden Last vornehmen. Mit dem
Vorspannen wird gleichzeitig verhindert, daß
bei der endgültigen Belastung ein Schlupf-
weg auftritt.
➅ Nach dem Vorspannen den Spannstab
mit dem Spannstabschlüssel DW 15,
Art. Nr.: 031070, bis zum Grund des Bohr-
loches eindrehen. Dadurch wird verhindert,
daß der Felsanker beim Stellen der Schalung
versehentlich gelöst wird.

2 Bedienungsanleitung PERI Felsanker

 Einbau 45° für SB

Markierung an der Vorspann- und

Bohrlehre entspricht Achse Bohrloch

➀ Abstand x der Verankerung von der Wand- ➁ Vorspann- und Bohrlehre Art. Nr.: 102390
kante antragen. mit Hilfe der Markierung ausrichten und mit
(Abstände x siehe auch Stützbock Prospekt) Schwerlastdübel am Boden befestigen.

45°
in
tm
Felsanker
37

➂ Bohrung ø 37 mm ausführen und ➃ Felsanker DW 15 entsprechend Anleitung

Bohrloch reinigen. Dabei Mindesttiefe tmin einbauen. Stellspindeln an der Vorspann-
entsprechend Tabelle beachten. und Bohrlehre soweit ausspindeln, daß sie
an der Bewehrung anliegen, Kantholz
zwischenlegen.

➄ Hydraulikzylinder des Vorspanngerätes ➅ Nach dem Vorspannen den Spannstab

auf die Auflagefläche der Vorspann- und bis zum Grund des Bohrloches eindrehen.
Bohrlehre setzen und Spannstab befestigen. Dadurch wird verhindert, daß der Felsanker
Probezug mit der zu erwartenden Last beim Stellen der Schalung versehentlich
vornehmen. gelöst wird.

Bedienungsanleitung PERI Felsanker 3

 Gew. kg Art.-Nr.
PERI Felsanker DW 15 0,35 031140
Bohrloch ø 36,5 – 38mm
Bohrlochtiefe:
siehe Bedienungsanleitung.

SW 24 70 SW 34

Zul. Belastung: 90kN

Abhängig von Gesteins bzw. DW 15
Betonfestigkeit und Bohrlochtiefe.

250
Spannstabschlüssel 1,30 031070

140
Vorspanngerät für
DW 15/20/26 60,00 030460
Max. Zugkraft: 300kN

Komplett im Blechkoffer mit:

Druckstücke ø18, ø24, ø33
Zylinderadapter ø18, ø24, ø33
Schraubendreher 12x200
Gelenk-Stirnloch-
schlüssel 80/5-40/80
Vorsatzstück l + lll

Vorspann- und Bohrlehre 45° 6,52 102390

Zum Bohren und Vorspannen 355
von 45° geneigten Spann-
stellen DW 15 (Einsatz bei
193

Stützbock SB).

Markierung für Bohrachse

210

120
150
