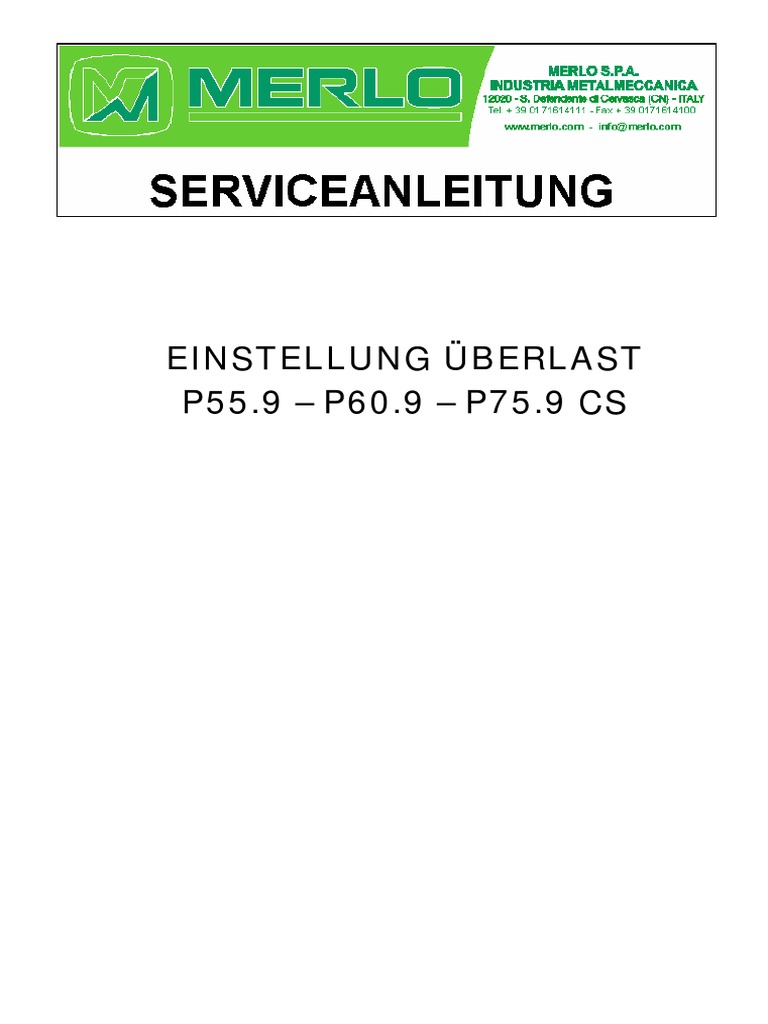

EINSTELLUNG ÜBERLAST

P55.9 – P60.9 – P75.9 CS


Einstellung Überlast P55.9 – P60.9 – P75.9 CS

Interne Teile der Üerlastabschaltung

1 2

3 4 5

1. Kappe
2. Teller
3. Kugel
4. Plättchen
5. Federscheiben

Löse die Sicherungsschraube der Kappe


Einstellung Überlast P55.9 – P60.9 – P75.9 CS

Entferne die Kappe und prüfe die Gängigkeit des Tellers und die Funktion des
Mikroschalters. Betätigen des Mikroschalters bedeutet Überlastung der Maschine.

Der Bolzen des Tellers liegt auf der Kugel und dem Plättchen auf.
Einstellung Überlast P55.9 – P60.9 – P75.9 CS

Fahre den Ausleger mit einem definierten Gewicht, welches eindeutig aus dem
Lastdiagramm der Maschine ablesbar ist, auf die angegebene Auslage und ziehe die
Kappe soweit an, bis die Überlastwarneinrichtung auslöst.
Fahre den Ausleger mehrmals ein und aus und justiere die Kappe, falls nötig, so
lange, bis das System am korrektem Punkt abschaltet.
Anziehen der Kappe bedeutet früheres und Lösen ein späteres Abschalten des
Systems.

Sichere die Kappe mit der Sicherungsschraube.
