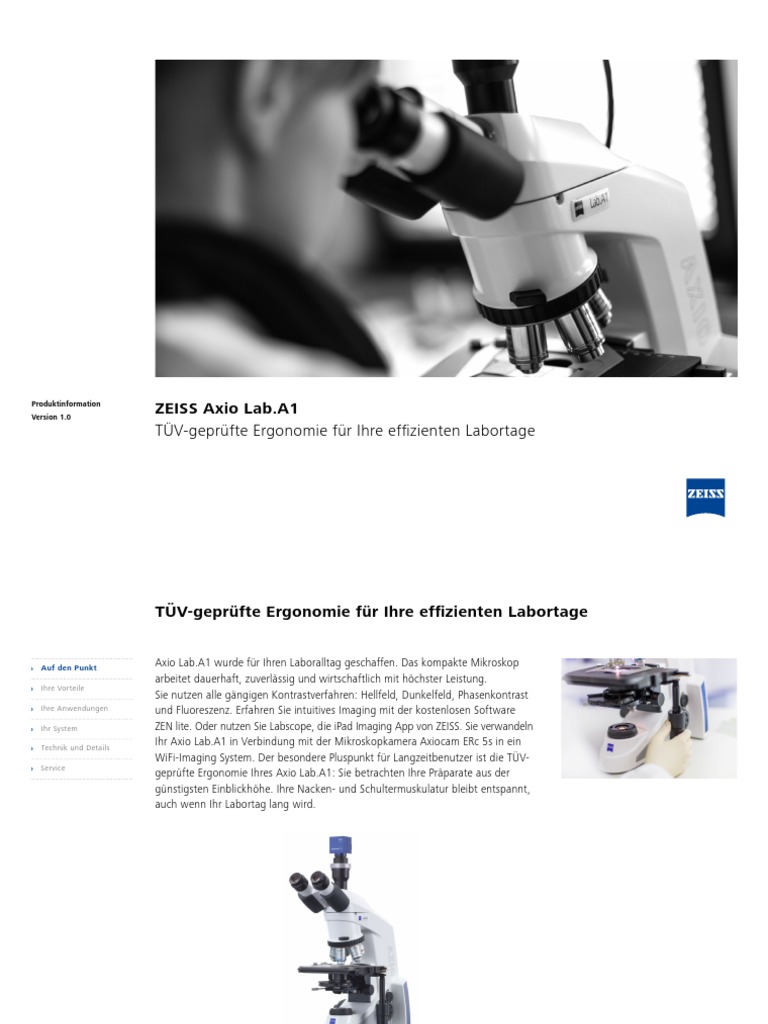

Produktinformation

Version 1.0
ZEISS Axio Lab.A1
TÜV-geprüfte Ergonomie für Ihre effizienten Labortage
 TÜV-geprüfte Ergonomie für Ihre effizienten Labortage

› Auf den Punkt Axio Lab.A1 wurde für Ihren Laboralltag geschaffen. Das kompakte Mikroskop
arbeitet dauerhaft, zuverlässig und wirtschaftlich mit höchster Leistung.
› Ihre Vorteile
Sie nutzen alle gängigen Kontrastverfahren: Hellfeld, Dunkelfeld, Phasen­kontrast
› Ihre Anwendungen und Fluoreszenz. Erfahren Sie intuitives Imaging mit der kostenlosen Software
› Ihr System ZEN lite. Oder nutzen Sie Labscope, die iPad Imaging App von ZEISS. Sie verwandeln
› Technik und Details
Ihr Axio Lab.A1 in Verbindung mit der Mikroskopkamera Axiocam ERc 5s in ein
WiFi-Imaging System. Der besondere Pluspunkt für Langzeitbenutzer ist die TÜV-
› Service
geprüfte Ergonomie Ihres Axio Lab.A1: Sie betrachten Ihre Präparate aus der
günstigsten Einblickhöhe. Ihre Nacken- und Schultermuskulatur bleibt entspannt,
auch wenn Ihr Labortag lang wird.

2
 Einfacher. Intelligenter. Integrierter.
TÜV-geprüfte Ergonomie
› Auf den Punkt
für entspanntes Arbeiten im Labor
› Ihre Vorteile Langes Arbeiten am Mikroskop geht auch ohne
Verspannungen im Nacken- und Schulterbereich:
› Ihre Anwendungen
Die Einblickhöhe Ihres Axio Lab.A1 lässt sich indi-
› Ihr System viduell anpassen – Sie stellen den Tubus sowohl in
der Einblickhöhe als auch im Einblickwinkel auf
› Technik und Details
Ihre Körpergröße ein. Sie betrachten Ihre Präpa-
› Service rate stets aus der günstigen Einblickposition, Ihre
Nacken- und Schultermuskulatur bleibt entspannt.
Alle Hauptbedienelemente Ihres Axio Lab.A1,
wie Tischtrieb, Feinfokussierung und Helligkeits-
regelung, erreichen Sie bequem mit einer Hand.
LED-Beleuchtung mit Push & Click
Ihr Axio Lab.A1 verfügt über einen fünffachen
Abbe-Revolver­kondensor mit Dunkelfeld und Ph1,
Ph2 und Ph3. Mit dem Polarisationskontrast
erfassen Sie doppelbrechende Strukturen wie
Kristalle oder Fasern. Für die Fluoreszenzanwen-
dung nutzt Axio Lab.A1 zwei LED-Positionen und
die bewährten Push & Click-Module von ZEISS.
Die LED-Fluoreszenz ist energieeffizienter und
leichter handhabbar als konventionelle HBO-
Beleuchtung. Sie sparen sich Aufheiz- und Abkühl-
zeiten, Lampenwechsel und Lampenjustierung.
Im Hellfeld nutzen Sie den warm-weißen Licht-
eindruck energiesparender LEDs und profitieren
zudem von deren langer Lebensdauer.
Vielseitig im Einsatz, brillant im Ergebnis
Ihr Axio Lab.A1 brilliert in Laboren für Mikrobio-
logie, Zytologie, Hämatologie und Pathologie.
Das Mikroskop eignet sich hervorragend für Para-
sitologie und Immunofluoreszenz und ist ein wert-
volles Arbeitsgerät in Schulen und Hochschulen.
Mit der Mitbeobachtereinrichtung sehen bis zu
drei Anwender das selbe Bild. Als Hauptnutzer
machen Sie interessante Regionen im Präparat mit
einem Lichtzeiger in weiß, rot oder grün deutlich.
Die exzellente Optik von ZEISS garantiert Ihnen
brillante, farbkorrigierte und kontrastreiche Ergeb-
nisse. Die Bildqualität lässt keine Wünsche offen.
3
 Ihr Einblick in die Technik dahinter

TÜV geprüfte Ergonomie –

› Auf den Punkt
perfekt angepasst
› Ihre Vorteile Labormikroskope wie Axio Lab.A1 nutzen Sie zum
Beispiel in Ihren hämatologischen, pathologischen
› Ihre Anwendungen
und zytologischen Routineanwendungen häufig
› Ihr System mehrere Stunden am Tag. Ihr Axio Lab.A1 erhält
seinen besonderen Charakter durch herausragende
› Technik und Details
ergonomische Eigenschaften, Stabilität und durch-
› Service dachte Details. Axio Lab.A1 wurde in Zusammen-
arbeit mit Arbeitsmedizinern und dem TÜV Rhein-
land so entwickelt und gestaltet, dass es Ihre
höchsten Anforderungen an die Ergonomie am
Mikroskop-Arbeitsplatz erfüllt. Als erstes Licht-
mikroskop weltweit ist es in einer speziellen
Ergonomie-Konfiguration erhältlich, die das T­ ÜV-
Zertifikat ID:0000025994 „Ergonomie geprüft“
trägt. So vermeiden Sie Verspannungen im
­Nacken- und Schulterbereich – indem Sie die Ein-
blickhöhe des Tubus stufenlos um 50 mm verstellen.
Zusätzlich ist der Tubus kontinuierlich von 8 bis
33 Grad schwenkbar.

4
 Exakt auf Ihre Anwendungen zugeschnitten

› Auf den Punkt Typische Anwendungen, typische Präparate Aufgabe Das bietet ZEISS Axio Lab.A1

Genetische Laboruntersuchungen Untersuchung von heparinisiertem Blut für zytogenetische LED-Fluoreszenz mit 2 LED Positionen und Push & Click Modulen:
› Ihre Vorteile
(Chromosomenanalyse) und molekularzytogenetische Unter- LED-Fluoreszenz ist sicher, energieeffizient, schnell und einfach
suchungen (Fluoreszenz-in situ-Hybridisierung, FISH) zu benutzen. Zusätzliche Vorteile: keine Aufwärm- und Abkühl-
› Ihre Anwendungen zeiten, justagefrei

› Ihr System
Immunologie In vivo Untersuchung der Physiologie von Immunzellen unter Fluoreszierender Marker FITC für Antigen-Antikörper-Reaktionen.
normalen und entzündlichen Bedingungen in ihrem natürlichen FITC ­können mit Antikörpern (Immunglobulinen) gekoppelt
› Technik und Details Umfeld werden. FITC e­ mittiert bei LED Anregung von 470 nm ein grünes
Fluoreszenz-signal. Damit können in Flüssigkeiten, Zellen oder
› Service Geweben spezifische ­Oberflächeneigenschaften (Antigene),
z. B. auch von Krankheitserregern, nachgewiesen werden.

Hämatologie Laboruntersuchungen von Blutproben (EDTA Blut)
auf Anzahl, Form und Beschaffenheit der Blutzellen
Axio Lab.A1 erleichtert das Zählen der Erythrozyten und
Leukozyten.
Alle Bedienelemente wie Tischtrieb, Feintrieb und Lichtintensität
erreichen Sie mit einer Hand. So haben Sie die andere Hand frei
für die Bedienung des Leukozytenzählgerätes.

Pathologie Untersuchung von Proben wie Zellabstrichen, Knochenmark- TÜV-geprüfte Ergonomie besonders für Langzeitbenutzer –
und Blut­­­­proben auf Struktur, Zusammensetzung und Wachstum Sie betrachten Ihre Präparate aus der günstigsten Einblickhöhe.
der betroffenen Zellen im Laborbetrieb. Effizienz und Probendurch- Ihre Nacken- und Schultermuskulatur bleibt entspannt.
satz sind sehr wichtig.

5
 ZEISS Axio Lab.A1 in der Anwendung

› Auf den Punkt

› Ihre Vorteile

› Ihre Anwendungen

› Ihr System

› Technik und Details

› Service

Hämatologie: Plasmodium malariae, Gänseblümchenstadium, Hämatologie: Blutausstrich, Dunkelfeld Gichtuntersuchung: Harnsäurekristall, Polarsation
Hellfeld. Mit freundlicher Genehmigung: A. Michelsen, Ortenau
Klinikum Lahr-Ettenheim, Deutschland

Mausniere, gefärbt mit FITC Malaria falciparum. Mit freundlicher Genehmigung: Urinalysis: Kalziumkarbonat, Hellfeld. Mit freundlicher Geneh-
A. Michelsen, Ortenau Klinikum Lahr-Ettenheim, Deutschland migung: G. Spengler-Schulz, Alexander Fleming Schule Stuttgart,
Deutschland

6
 Erweitern Sie Ihre Möglichkeiten

ZEN lite für Ihre Imaging Aufgaben

› Auf den Punkt
Laden Sie ZEN lite herunter – Ihre kostenlose
› Ihre Vorteile Version der ZEN Imaging Software. Betrachten Sie
Ihre .czi Dateien und nutzen Sie die zahlreichen
› Ihre Anwendungen
Möglichkeiten. Mit ZEN lite steuern Sie Ihre
› Ihr System Axiocam Mikroskopkameras, erfassen Bilder und
einfache Videosequenzen, messen Längen und
› Technik und Details
Flächen interaktiv und erstellen einfache Berichte.
› Service Erweitern Sie ZEN lite um ausgewählte Module
und erfassen Sie zum Beispiel Zeitreihen Ihrer Proben
oder erstellen Mehrkanalfluoreszenzbilder.

7
 Erweitern Sie Ihre Möglichkeiten

ZEISS Labscope –
› Auf den Punkt
Ihr Eintritt in die digitale Welt
› Ihre Vorteile Mit der iPad Imaging App Labscope visualisieren
Sie alle Livebilder der vernetzten Mikroskope.
› Ihre Anwendungen
Wählen Sie mit nur einem Klick das Bild eines
› Ihr System Studierenden aus. Sie nehmen Bilder und Videos
in hoher Auflösung von 5 Megapixel auf. Annotieren
› Technik und Details
Sie Ihre Bilder und messen Sie zum Beispiel Distanzen.
› Service Teilen Sie dann Ihre Bilder, Berichte und Videos
mit anderen über email, Social Media oder Cloud
Services.
Mit Labscope speichern Sie Ihre Bilder im ZEN-
kompatiblen .czi Dateiformat inklusive der Meta-
daten und separater Annotationsebene. Alternativ
entscheiden Sie sich für das platzsparende .jpg
Format. Laden Sie Labscope vom Apple App Store
herunter – schnell, einfach und kostenlos.

8
 Erweitern Sie Ihre Möglichkeiten

Mitbeobachtereinrichtung
› Auf den Punkt
Mit der Mitbeobachtereinrichtung von ZEISS r­ eali-
› Ihre Vorteile sieren Sie identische Bildlagen für alle Mitbeob-
achter. Bis zu zwei Mitbeobachter sehen d
­ as selbe
› Ihre Anwendungen
Bild in derselben Orientierung wie Sie als Haupt-
› Ihr System beobachter – Sie vermeiden Irritationen durch
gedrehte oder gespiegelte Bilder.
› Technik und Details
Hauptbeobachter und Mitbeobachter profitieren
› Service von ­einem homogen ausgeleuchteten Sehfeld.

Mit dem beweglichen Lichtzeiger markieren Sie

interessante Strukturen oder auffällige histologische
Veränderungen im Präparat. Für eine optimale
Orientierungshilfe bei unterschiedlich gefärbten
Präparaten regulieren Sie die Intensität des Licht-
zeigers stufenlos und wählen zwischen verschie-
denen Farbeinstellungen (weiß, grün, rot).

Sie nutzen das Mitbeobachtersystem für Schulungs-

und Beratungssituationen und im medizinischen
Umfeld beispielsweise bei der Ausbildung von
Studenten und Doktoranden, bei der Beratung
und gemeinsamen Beurteilung schwieriger Präpa-
rate. Dank des unmittelbaren Eindruck des mikros-
kopischen Bildes erkennen Sie feine Strukturen
und farbliche Nuancen besonders bei histologisch
gefärbten Durchlichtpräparaten wie Gewebe-
schnitten oder Blutausstrichen im mikroskopischen
Bild oft besser.

9
 Erleben Sie Qualität in jeder möglichen Komponente

› Auf den Punkt 4

› Ihre Vorteile

› Ihre Anwendungen 6
3
› Ihr System 1

› Technik und Details 2

› Service

1 Mikroskop 3 Beleuchtung 5 Software

Axio Lab.A1: Durchlicht: • ZEN lite
• Stativ Durchlicht • HAL 35 (Halogen, integriert) • Labscope iPad Imaging App
• Stativ Durchlicht Polarisation • LED Beleuchtung (warm-weiß) • Labscope
• Stativ Durchlicht und Auflicht-Fluoreszenz Auflicht:
• LED Beleuchtung (Fluoreszenz) 6 Tuben
2 Objektive • Standardtuben
Empfohlene Objektivklassen: 4 Kameras • Winkelverstellbare Tuben
• A-Plan Empfohlene Kameras: • Höhenverstellbare Tuben
• N-Achroplan • Axiocam MRc • Winkel- und höhenverstellbare Tuben
• EC Plan-NEOFLUAR • Axiocam ICc 5
• Axiocam ICc 1
• Axiocam ERc 5s

10
 Systemübersicht ZEISS Axio Lab.A1
› Auf den Punkt
› Ihre Vorteile
Augenmuschel
444801-0000-000
› Ihre Anwendungen
Okularmikrometer
siehe Preisliste
Strichkreuzmikrometer
› Ihr System siehe Preisliste
› Technik und Details
› Service
Binokularer Tubus 30°/23,
umgekehrtes Bild
425520-9000-000
Bin. Tubus 20°/23,
aufrechtes Bild
425520-9090-000
Ultrakondensor
1,2/1,4 (0,75-1,0)
465500-0000-000
Modulatorscheibe
H, D 0,65, Ph 1, 2, 3
424225-9010-000
Binokularer Tubus 30°/23,
umgekehrtes Bild
Analysator zum Einschrauben 425520-9000-000
in Tuben Axio Lab.A1 Binokularer Tubus 20°/23,
Okular PL 10x/22 Br. foc.
444036-9010-000
Hilfsmikroskop, d=30
444830-9902-000
Diopter, d=30
444020-0000-000 Binokularer Tubus 30°/20,
oder in Zwischenplatte
für Tuben Axio Scope.A1
aufrechtes Bild
425520-9090-000
Okular PL 16x/16 Br. foc.
umgekehrtes Bild 428107-9000-000
444054-9000-000
Okular E-PL 10x/20 Br. foc. Binokularer Fototubus
425522-9000-000
Quarzdepolarisator
* es wird empfohlen:
Basisplatte für
444232-9904-000
Okular PL 10x/22 Br. foc. Pol
30°/23 (50:50),
umgekehrtes Bild
zum Einschrauben
in Tuben Axio Lab.A1
Mikroskopstativ
Axio Lab.A1 * Binokularer Fototubus 30°/23
mit Strichkreuzplatte 425520-9010-000
Binokularer Fototubus 30°/23 oder in Zwischenplatte 430037-9100-000 (50:50),
444036-9020-000
(100:0/0:100), für Tuben Axio Scope.A1 zu benutzen umgekehrtes Bild
umgekehrtes Bild 428106-9020-000 425520-9010-000
425520-9020-000
Binokularer Fototubus Binokularer Komfort- Binokularer Fototubus 30°/20
20°/23 (100:0/0:100), Ergofototubus 15°/23 (50:50), (50:50), umgekehrtes Bild
425522-9010-000
* Binokularer Fototubus 30°/23
(100:0/0:100),
höhenverstellbar und ausziehbar,
aufrechtes Bild
mit Schiebeprisma aufrechtes Bild Binokularer Ergotubus 8-38°/20, umgekehrtes Bild
425520-9030-000 425520-9050-000 umgekehrtes Bild 425520-9020-000
425522-9020-000
inklusive:
Basisplatte für
Mikroskopstativ Axio Lab.A1
Binokularer Ergotubus 5-30°/23 (co-obs.), Ausgleichsplattenset * Binokularer Fototubus 20°/23
(100:0/0:100),
aufrechtes Bild für Tuben Axio Scope.A1
425520-9080-000 425145-9070-000 aufrechtes Bild
425520-9030-000
Binokularer Ergofototubus 8-38°/20,
(50:50) umgekehrtes Bild Analysator zum Einschrauben
425522-9030-000 in Tuben Axio Lab.A1 oder
inklusive: in Zwischenplatte für Tuben Axio Scope.A1
Basisplatte für 428107-9000-000
Mikroskopstativ Axio Lab.A1 Quarzdepolarisator mit Tubuslinse
Zentralteil Hauptbeobachter
Trockendunkelfeld-Kondensor für Axio Scope.A1/Axio Lab.A1 für Tuben Axio Scope.A1 Zwischenplatte
0,8/0,95 (0,6-0,75) 425145-9010-000 428106-9010-000 Axio Lab.A1 für Tuben
465505-0000-000 Quarzdepolarisator zum Einschrauben 423732-9040-000
in Tuben Axio Lab.A1 oder
in Zwischenplatte für Tuben Axio Scope.A1
Zwischenplatte Axio Lab.A1 428106-9020-000
Tubusträger Multidiskussion für Tuben
für 2 Tuben, 423732-9040-000
gerader Abschluss L/R
425145-9050-000
Tubusträger für 1 Mitbeobachter,
Kondensorhalter Z lichtstark, Anschluss links Mikroskopstativ Axio Lab.A1 Aufsetzbarer
für Dunkelfeldkondensor 425145-9060-000 HAL 35, 4x H, Objektführer Pol,
445323-0000-000 Drehtisch Pol. 360° 45x25 mm
430037-9031-000 432323-9011-000
Feintriebknopf
mit Skala,
Kondensor 0,9/1,25 H, wechselbar
für Axio Lab.A1 Mikroskopstativ Axio Lab.A1 430051-9000-000 Drehtisch Pol, 360°
Kreuztisch 75x30 R mit Klemmung
424227-9000-000 HAL 35, 5x H
mit Harteloxal-Beschichtung für Axio Lab.A1
430037-9000-000
432035-9151-000 432035-9191-000
Mikroskopstativ Axio Lab.A1
Objekthalter für HAL 35, 5x H, Kreuztisch R
Kondensor 0,9/1,25 H, Einhandbedienung 430037-9010-000
D, Ph1, Ph2, Ph3 mit Federhebel links
für Axio Lab.A1 432323-9000-000
424227-9010-000 Objekthalter für Feintriebknopf mit Skala,
Zählkammern 75x25 Kreuztisch 75x30 L wechselbar
mit Federhebel links, mit Harteloxal-Beschichtung 430051-9000-000
432323-9030-000 432035-9161-000
Kondensor 0,9 H Pol
424225-9080-000
Kreuztisch 75x30 R ergon., 1 1
ortsf. Trieb,
Kondensor, mit Harteloxal-Beschichtung
Basisplatte für
achrom.-aplan. 0,9 H Objekthalterplatte 432035-9180-000
Mikroskopstativ Axio Lab.A1
424225-9060-000 zur Auflage
430037-9100-000
Kondensor, achrom.-aplan. von Objektträgern
0,9 H D Ph DIC 432323-9020-000
424225-9070-000
11
 Systemübersicht ZEISS Axio Lab.A1

› Auf den Punkt

› Ihre Vorteile Binokularer Ergofototubus 5-30°/23 Binokularer Ergotubus 20°/23,

(100:0/0:100), aufrechtes Bild umgekehrtes Bild variabel,
425520-9040-000 stufenlose Höhenverstellung
es wird empfohlen: 425511-0000-000

› Ihre Anwendungen Basisplatte für Mikroskopstativ Axio Lab.A1

430037-9100-000
dazu zwingend erforderlich:
Basisplatte für
zu benutzen Mikroskopstativ Axio Lab.A1
430037-9100-000
Binokularer Komfort-

› Ihr System Ergofototubus 15°/23 (50:50)

höhenverstellbar und ausziehbar,
aufrechtes Bild
425520-9050-000 Binokularer Ergofototubus Binokularer Ergofototubus
dazu zwingend erforderlich: 20°/23 (100:0/0:100), 20°/23 MAT (100:0/0:100),
› Technik und Details Basisplatte für
Mikroskopstativ Axio Lab.A1
umgekehrtes Bild variabel,
stufenlose Höhenverstellung
aufrechtes Bild variabel,
stufenlose Höhenverstellung
430037-9100-000 425512-0000-000 425514-0000-000
dazu zwingend erforderlich: dazu zwingend erforderlich:
Basisplatte für Basisplatte für
› Service Binokularer Tubus 30°/23,
umgekehrtes Bild
Mikroskopstativ Axio Lab.A1
430037-9100-000
Mikroskopstativ Axio Lab.A1
430037-9100-000
425520-9000-000
Binokularer Tubus 20°/23,
aufrechtes Bild
425520-9090-000
Binokularer Komfort-Ergotubus
Binokularer Fototubus Pol 8-33°/22, 50 mm Höhe,
20°/23 (100:0/0:100), umgekehrtes Bild variabel,
aufrechtes Bild stufenlose Winkelverstellung 8-33°
425520-9100-000 und Höhenverstellung 50 mm
es wird empfohlen: 425522-9040-000
Basisplatte für inklusive:
Mikroskopstativ Axio Lab.A1 Basisplatte für Mikroskopstativ Axio Lab.A1
430037-9100-000
zu benutzen

Staubschutzhülle G
459306-0000-000
Staubschutzhülle Kreuztisch Auflicht 75x30 R
für Primo Vert / Axio Lab.A1 mit Harteloxal-Beschichtung
415510-1901-000 432035-9171-000

Mikroskopstativ Mikroskopstativ Mikroskopstativ

Axio Lab.A1 Axio Lab.A1 Axio Lab.A1 MAT
HAL 35, 4x H, HAL 35, FL-LED, 5x H HAL 50, 5x HD, Tisch A
Konoskopie, 430037-9020-000 430037-9051-000
Drehtisch 360°
430037-9041-000

Feintriebknopf Feintriebknopf
mit Skala, mit Skala,
wechselbar wechselbar
430051-9000-000 430051-9000-000

Filterklemme
430037-1037-000
Interferenz-Breitbandfilter grün, Neutralfilter 0,06; d=32x2 mm
d=32x4 mm 467848-0000-000
467803-0000-000 Neutralfilter 0,25; d=32 mm
Wärmeschutzfilter KG 1, 467849-0000-000
d=32x2 mm Polarisationsfilter 32 mm
467830-0000-000 473600-0000-000

12
 Systemübersicht ZEISS Axio Lab.A1

› Auf den Punkt

› Ihre Vorteile AxioCam ERc

AxioCam IC
Reflektormodul FL P&C
424931-0000-000
AxioCam MR Kamera mit SLR-Bajonett
weitere AxioCam auf Anfrage Filtersätze für Reflektormodule FL
siehe Preisliste
› Ihre Anwendungen Kamera-Adapter T2-C 1" 1,0x Optovarmodule
426104-0000-000 siehe Preisliste
Kamera-Adapter T2-C 1" 1,0x, T2-Adapter für Fluoreszenz:
justierbar für SLR-Kamera Analysatormodul
› Ihr System 426105-0000-000 auf Anfrage 424937-9901-000 LED-Modul 365 nm
423052-9511-000
LED-Modul 625 nm
Analysatorschieber fest Adapter M 27x0,75 Objektive A-Plan M27 423052-9521-000
Kamera-Adapter T2-T2 DSLR 1,6x für Durchlicht, 6x20 auf W 0,8 H "0" siehe Preisliste LED-Modul 590 nm
› Technik und Details Video-Adapter 60 C 1/3" 0,4x
426115-0000-000
Kamera-Adapter T2-T2 SLR 2,5x
433605-0000-000 000000-1095-168 423052-9542-000
LED-Modul 530 nm
456108-0000-000 426116-0000-000 nicht verwendbar zum 423052-9552-000
Kamera-Adapter 60N-C 2/3" 0,5x Mikroskopstativ Axio Lab.A1 MAT LED-Modul 505 nm
426112-0000-000 430037-9051-000: Objektmarkierer Objektive W 0,8 423052-9561-000
› Service Kamera-Adapter 60N-C 2/3" 0,63x
426113-0000-000
Kompensator Lambda, 6x20
473704-0000-000
000000-1105-072
Nachfüllset für
siehe Preisliste LED-Modul 470 nm
423052-9572-000
Kamera-Adapter 60N-C 1" 1,0x Anschluss 60N-T2 1,0x Kompensator Lambda/4, 6x20 Objektmarkierer LED-Modul 455 nm
426114-0000-000 426103-0000-000 473714-0000-000 000000-0428-327 423052-9582-000
Analysatorschieber D, fest LED-Modul 380 nm
mit Lambdaplatte 423052-9592-000
453681-0000-000 LED-Modul neutral weiss
540 - 580 nm
423052-9601-000
Fluoreszenzschutzschirm
452163-0000-000

Doppel-Anschluss 60N - 2x 60N

mit Schieberaufnahme Schieber mit 100 %-Spiegel
426141-9902-000 für Doppel-Anschluss
dazu zwingend erforderlich: 426141-9011-000
Basisplatte für
Mikroskopstativ Axio Lab.A1
430037-9100-000 Schieber mit Strahlteileraufnahme
für Doppel-Anschluss
426141-9021-000

Reflektormodul Hellfeld ACR P&C Reflektormodul DIC/Pol ACR P&C

für Auflicht für Auflicht
424928-9901-000 424939-9000-000
Reflektormodul Dunkelfeld ACR P&C Reflektormodul DIC/Pol Rot I Lambda
für Auflicht ACR P&C für Auflicht
424922-9901-000 424938-0000-000
Reflektormodul C DIC/DIC/TIC ACR P&C Reflektormodul Polarisator ACR P&C
für Auflicht für Auflicht
Fototubus / Ergofototubus 424941-9000-000 424923-9901-000
gemäß Gerätekonfiguration

1
Filterschieber
bereits im
Stativ enthalten

Lampe 12 V 50 W Lampe 12 V 35 W
Übersichtseinrichtung Polarisator D, 90° Farbglasträger 3-fach Zirkularpolarisator D Halogen Reflektor GU5,3 Halogen Reflektor GU5,3
für Objektive 2,5x/4x drehbar, ausschaltbar für Filter mit d=32 mm einschließlich Schieber 6x20 000000-0488-372 000000-0425-360
zum Kondensor 0,9/1,25 H 427706-0000-000 428305-0000-000 mit Kompensator Lambda/4 Weißlicht LED-Lampe 3x2 W,
424225-9050-000 453623-0000-000 C-DIC-Schieber 6x20 Objektive N-Achroplan Pol Tageslicht
für EC EPN 5x-20x siehe Preisliste 000000-0552-377
000000-1105-192 Objektiv N-Achroplan M27 Weißlicht LED-Lampe 3x2 W,
C-DIC-Schieber 6x20 siehe Preisliste Warmlicht
für EC EPN 50x-100x Objektive EC-Epiplan M27 000000-0552-376
Polarisator D, fest, Polarisator drehbar Polarisator, fest mit 000000-1105-193 siehe Preisliste
ausschaltbar mit Farbglasträger Lambda-Platte, drehbar TIC-Schieber 6x20
427701-0000-000 427707-0000-000 445226-0000-000 000000-1105-190
(zu verwenden mit Reflektormodul
C-DIC/DIC/TIC ACR P&C
424941-9000-000)

13
 Technische Daten

› Auf den Punkt

› Ihre Vorteile

› Ihre Anwendungen

› Ihr System

339 (13.4)
› Technik und Details

› Service

Abmessungen (Breite x Tiefe x Höhe)

Mikroskopstativ Axio Lab.A1 Basisstativ
ohne Tubus (430037-9000-000)
Eine Abschätzung für die Höhe des Stativs
mit dem jeweiligen Tubus erhält man,
indem man zur angegebenen Einblickhöhe
ca. 219 mm x 410 mm x 3395 mm
Die anderen Stativtypen unterscheiden sich geringfügig in der Tiefe und deutlich in der Höhe,
je nach verwendetem Tubus. Eine Übersicht über die Einblickhöhen der verschiedenen Tuben
befindet sich in der Bedienungsanleitung.
Bei Tuben mit fixem Einblickwinkel zur Einblickhöhenangabe in der unteren Binteil-Position 10 mm addiert.
Bei Ergotuben zur Einblickhöhenangabe der Obergrenze 10 mm addiert.

Masse
Mikroskopstativ Axio Lab.A1 ca. 8 bis 20 kg
(je nach Variante und Ausstattung)

Umweltbedingungen Transport (in Verpackung):

Zulässige Umgebungstemperatur +10 bis +40 °C

Lagerung
Zulässige Umgebungstemperatur +10 bis +40 °C

Zulässige Luftfeuchtigkeit (ohne Kondensation) max. 75 % bei 35 °C

14
 Technische Daten

› Auf den Punkt

Betrieb
Zulässige Umgebungstemperatur +10 bis +40 °C
› Ihre Vorteile
Zulässige relative Luftfeuchtigkeit (ohne Kondensation) max. 75 % bei 35 °C

› Ihre Anwendungen Höhe des Einsatzbereiches max. 2000 m

Luftdruck 800 hPa bis 1060 hPa

› Ihr System
Verschmutzungsgrad 2
› Technik und Details
Betriebstechnische Daten
› Service
Einsatzbereich geschlossene Räume

Schutzklasse I

Schutzart IP 20

Elektrische Sicherheit nach DIN EN 61010-1 (IEC 61010-1)

unter Berücksichtigung von
CSA und UL-Vorschriften
Überspannungskategorie II

Funkentstörung gemäß EN 55011 Klasse B

Störfestigkeit gemäß DIN EN 61326

Netzspannung Axio Lab.A1 100 bis 240 V ±10 %

Ein Umstellen der Netzspannung ist nicht erforderlich

Netzfrequenz 50/60 Hz

Leistungsaufnahme Axio Lab.A1 110 VA

Sicherungen nach IEC 127

Mikroskopstativ Axio Lab.A1 2× T 3,15 A/H, 5 mm x 20 mm

15
 Technische Daten

› Auf den Punkt

Lichtquellen
LED-Beleuchtung Durchlicht Leistungsaufnahme max. 3 W
› Ihre Vorteile
Regelbarkeit der Lichtquelle stufenlos ca. 0,5 bis 12 V

› Ihre Anwendungen Halogen-Beleuchtung Durchlicht Leistungsaufnahme max. 35 W

Halogen-Beleuchtung Auflicht Leistungsaufnahme 50 W

› Ihr System
Regelbarkeit der Lichtquelle stufenlos ca. 0,5 bis 12 V
› Technik und Details LED-Beleuchtung Auflicht-Fluoreszenz Wellenlängen wahlweise 365 nm, 380 nm, 455 nm, 470 nm, 505 nm, 530 nm, 590 nm, 625 nm
mit wechselbaren LED-Modulen oder neutral weiß (540 nm – 580 nm)
› Service
LED-Einstufung LED-Risikogruppe 2 nach IEC 62471

Axio Lab.A1
Stativ mit manueller Tischfokussierung Grobtrieb ca. 4 mm/Umdrehung

Feintrieb ca. 0,4 mm/Umdrehung; ca. 4 μm Teilstrichabstand

Hubbereich 30 mm

Höhenanschlag ab Werk voreingestellt

Wahlweise Kondensor 0,9/1,25 H mit oder ohne Modulatorscheibe für Hellfeld, Dunkelfeld und Phasenkontrast Ph1,Ph 2, Ph3

Objektivwechsel manuell über Objektivrevolver, 4fach H Pol oder 5fach H D, M27

Reflektormodulwechsel manuell über Reflektorrevolver 4fach

16
 Genießen Sie Service, der seinen Namen verdient

Ihr Mikroskop-System von ZEISS gehört zu Ihren wichtigsten Werkzeugen. Wir stellen sicher, dass es immer
› Auf den Punkt
betriebsfähig ist. Mehr noch: Wir sorgen dafür, dass Sie alle Möglichkeiten Ihres Mikroskops voll ausschöpfen.
› Ihre Vorteile Mit einer breiten Palette an Dienstleistungen arbeiten unsere Experten noch lange nach Ihrer Entscheidung
für ZEISS kontinuierlich daran, dass Sie besondere Momente erleben: Momente, die Ihre Arbeit beflügeln.
› Ihre Anwendungen

› Ihr System Reparieren. Instand halten. Optimieren.

Ihre ZEISS Protect Service-Vereinbarung sichert die Lebensleistung Ihres Mikroskop-Systems: Betriebskosten
› Technik und Details
werden planbar – Sie verringern Ausfallzeiten und profitieren von durchgängig optimierter System-
› Service Performance. Sie wählen aus mehreren Service-Optionen. Gemeinsam mit Ihnen erarbeiten wir, welche
Protect Service-Vereinbarung am besten für Sie, Ihr Mikroskop-System und die spezifischen Anforderungen
Ihrer Organisation zugeschnitten ist.

Sie dürfen sich auch jederzeit auf unseren Service on-demand verlassen. Unsere Service-Mitarbeiter analysieren
Ihren System-Status und beheben Störungen per Fernwartung oder bei Ihnen vor Ort.

Erweitern Sie Ihr Mikroskop-System

Ihr Mikroskop von ZEISS ist zukunftssicher ausgelegt: Offene Schnittstellen erlauben Ihnen, Ihr System nach
Wunsch zu erweitern – Sie ergänzen Ihr System mit dem Zubehör Ihrer Wahl und bleiben immer auf dem
neuesten Stand. Auf diese Weise verlängern Sie die Produktivzeit Ihres ZEISS Mikroskops erheblich.

Profitieren Sie von der optimierten Leistung Ihres Mikroskop-

Systems mit Servicedienstleistungen von ZEISS – jetzt und für
die kommenden Jahre.

>> www.zeiss.com/microservice

17
www.zeiss.de/axiolab
microscopy@zeiss.com
07745 Jena, Deutschland
Carl Zeiss Microscopy GmbH

Nicht alle Produkte sind in jedem Land erhältlich. Die Verwendung von Produkten für medizinische Diagnosen, Therapien oder Behandlungen unterliegt möglicherweise
lokalen Beschränkungen. Nähere Informationen erhalten Sie bei Ihrem ZEISS Vertriebsmitarbeiter.

DE_41_011_040 | CZ 02-2016 | Design, Lieferumfang und technische Weiterentwicklung können jederzeit ohne Ankündigung geändert werden. | © Carl Zeiss Microscopy GmbH
