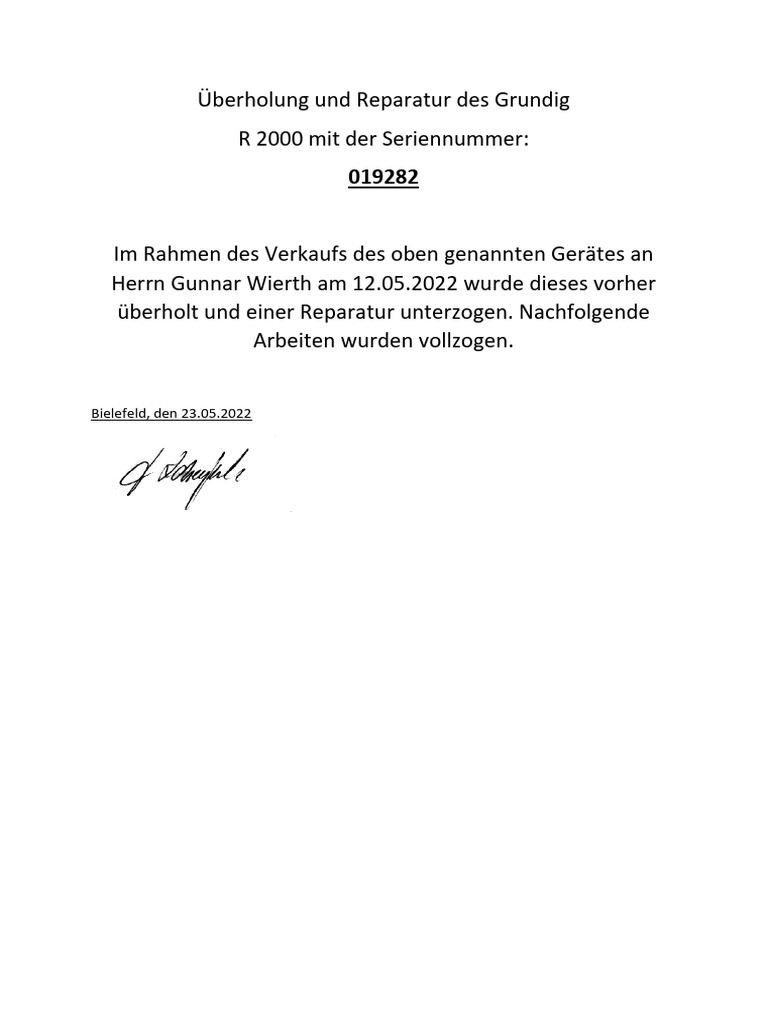

Überholung und Reparatur des Grundig

R 2000 mit der Seriennummer:

019282

Im Rahmen des Verkaufs des oben genannten Gerätes an

Herrn Gunnar Wierth am 12.05.2022 wurde dieses vorher
überholt und einer Reparatur unterzogen. Nachfolgende
Arbeiten wurden vollzogen.

Bielefeld, den 23.05.2022

Zustand nach Öffnung
Netzschalter angelaufen und oxidiert
Netzschalter Kontakte gereinigt
Siebelkos mit hohem Verlust und geringer Kapazität
Füllstopfen rausgeplatzt

Front vor der Reinigung

Front nach der Reinigung

Display u. Displayträger nach Reinigung

Gereinigte und eingesetzte Skala der Empfangsanzeige

Lautstärkepoti im Ultraschallbad
Linear (LIN) Schalter im Ultraschallbad
LIN-Schalter nach Reinigung
Poti und Schalter eingebaut
Defekte Tantal-Kondensatoren ausgetauscht
Potis der Klangregelung im Ultraschallbad
Potis nach der Reinigung
Reinigung der Knöpfe von den Bedienelementen
Ausgebauter Simultanschalter der Relaiskopplung
Zerlegter Schalter mit oxidierten und angelaufenen Schaltkontakten
Gereinigte Kontakte
Erneuerter Schalter
Eingebauter Schalter
Potis rein und restliche Schalter raus…
Ausgebaute Kippschalter
Beispiel des Verschmutzungsgrades
So sehen sie gereinigt aus
Reinigung und Zusammenstellung der neuen Senderstationsschalter

Beispiel Verschmutzungsgrad
Gereinigte Kontakte
3 Schalter der Quellenwahl und Muting-Wischschalter zerlegt
Angelaufene Kontakt-Klammer des Muting-Wischschalters

Gereinigte Kontakt-Klammer
Die ersten drei Schalter sauber
Die nächsten drei Schalter sauber

Fertig zusammengebaute und gereinigte Schalter

Eingebaute Schalterreihe

Eingebaute Kippschalter
Überholte Endstufe …jetzt ist die Vorstufe dran
Neuer Seilzug für das Tuning 1
Neuer Seilzug für das Tuning 2

Displayhalterung eingebaut
Plastikelemente neu eingeklebt

Senderstationsboard probehalber verbaut

Zeiger der Sendereinstellung neu Lackiert
Relais ausgebaut

Kontakte stark angelaufen

Kontakte gereinigt u. poliert

Überholte Relais
Überholte Relais und ausgetauschte defekte Elkos
Neue Skalenbeleuchtung
Überholtes Empfangsteil
Ausgetauschte Elkos der überholten Endstufe
Ausgetauschte Tantal-Kondensatoren in der Vorstufe 1

Ausgetauschte Tantal-Kondensatoren in der Vorstufe 2

Polymer-Hybrid Elkos für die Vorstufe

Abgleich des Ruhestrom rechter Kanal – Sollwert 30mV +- 3mV

Abgleich des Ruhestrom linker Kanal – Sollwert 30mV +- 3mV
