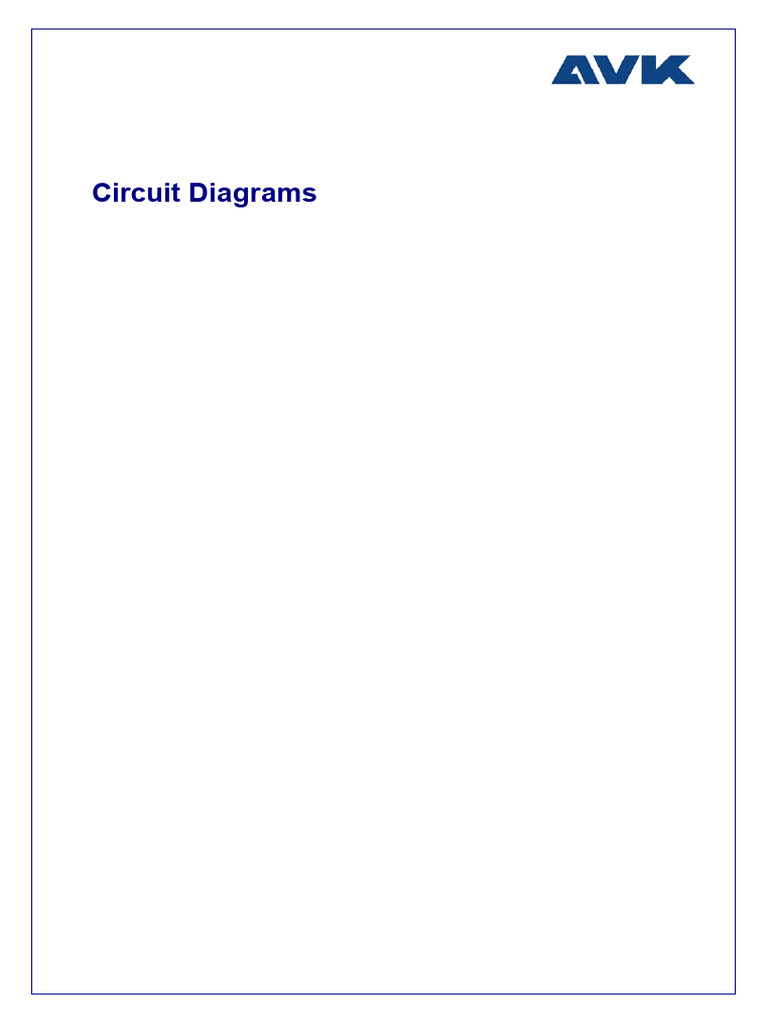

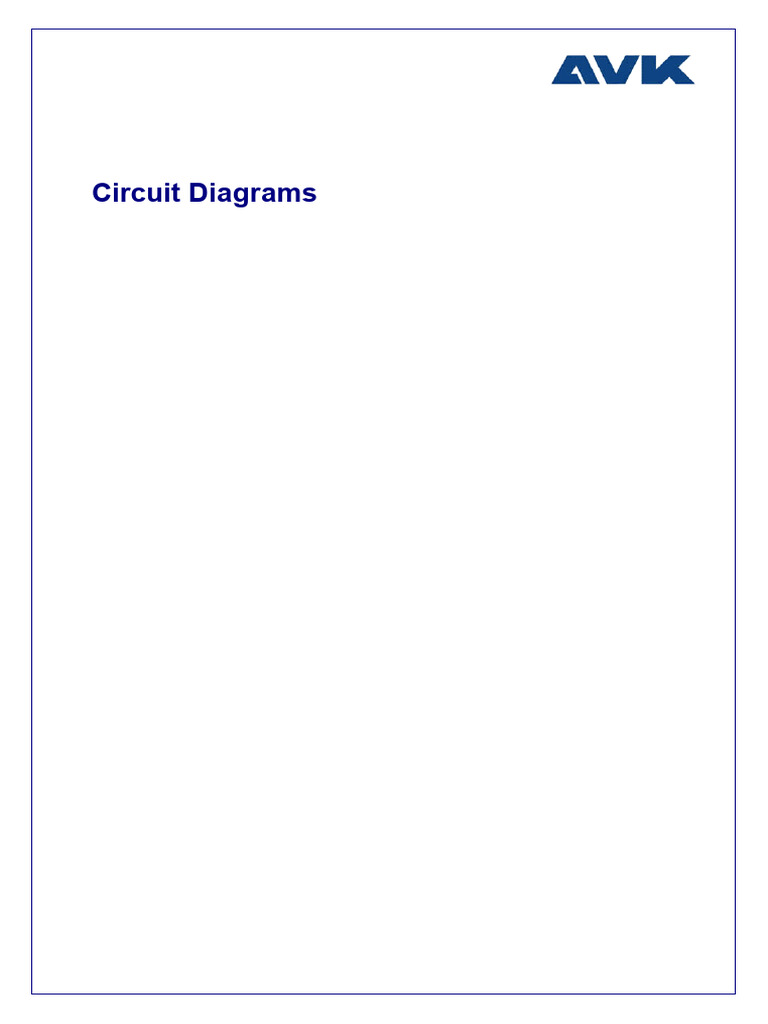

    Circuit Diagrams

    Seite 1 Legende zum Schaltbild Nr. Legend to Circuit Diagram No.


    Page 1 K 850.3.107 K 850.3.107

    B5 Spannungsregler UNITROL 1000 Alternator voltage regulator UNITROL 1000

    ACHTUNG: Reglerbeschreibung zum Anschluß und ATTENTION: Use description for connection and
    zur Einstellung des Reglers beachten! adjustment of AVR!
    A) Prinzipschaltbild für Netzanschluß Connection principle for network
    B) Externe Vorgabe für Leistungsfaktor mit 4- Remote power factor reference 4-20mA, default –0,75 ...
    20mA,Einstellbereich –0,75 ..1 ..0,75 1 ... 0,75
    C) Aktivierung der externen Leistungsfaktorvorgabe Select remote power factor reference ON/OFF

    F1 Schutzschalter für G3 Protection switch for G3


    NUR IM STILLSTAND BETÄTIGEN ONLY SWITCH ON AT STANDSTILL

    FS1 Schutzschalter für Spannungswandler T25,T26 Protection switch for voltage transformers T25,T26
    NUR IM STILLSTAND BETÄTIGEN SWITCH ON ONLY AT STANDSTILL
    33-34,41-42 Meldung 33-34,41-42 Signal contacts

    G1 Hauptmaschine Main machine


    G2 Erregermaschine Exciter machine
    G3 Hilfserregerwicklungen Auxiliary exciter windings

    R11 Rotierender Varistor Rotating varistor

    T6 Statikwandler für UNITROL 1000 Droop transformer for UNITROL 1000


    ..../1A 3VA 5P5 …./1A 3VA 5P5
    T14,15,16 Stromwandler Current transformer
    T25,26 Spannungswandler Voltage transformer
    T32 Spannungswandler für G3 mit integriertem Voltage transformer for G3 with integrated protection
    Schutzschalter F1 switch F1
    F1 - nur im Stillstand betätigen! F1 - only switch at standstill!

    V1 Rotierende Gleichrichter Rotating rectifiers

    X1 Hauptklemmen Main terminals


    X2 Klemmleiste für Regleranschluß Terminal strip for AVR connections
    X4 Klemmleiste für Heizung, PT100 Terminal strip for heater, PT100
    X5 Klemmleiste für Stromwandler Terminal strip for current transformers

    ZUBEHÖR ACCESSORIES
    Widerstandsthermometer PT100 Resistance Thermometer PT100
    A1-6 Statorwicklung Stator winding
    Phase U: 1, 4 Phase V: 2, 5 Phase W: 3, 6 Phase U: 1, 4 Phase V: 2,5 Phase W: 3, 6
    A13 Lager, B-Seite Bearing, NDE
    A15 Lager, A-Seite Bearing, DE

    H Stillstandsheizung 230V 1500 W Anti condensation heater 230V 1500 W


    Schnellentregung: Quick de-excitation:
    Brücken UH1-24 und WH1-14 öffnen Open bridges UH1-24 and WH1-14
    (nicht AvK Lieferumfang) 10 A (not AvK supply) 10 A

    M3-11kV Zorc Überspannungsableiter Zorc overvoltage protection

    X7 Öl – Kühler Motor Oil cooler motor

    Erstellt am: 16.3.06 Issued on: 16.3.06


    AvK geprüft von: Jansen Checked by: Jansen
    Revision Nr.: 0 Revision No.: 0
