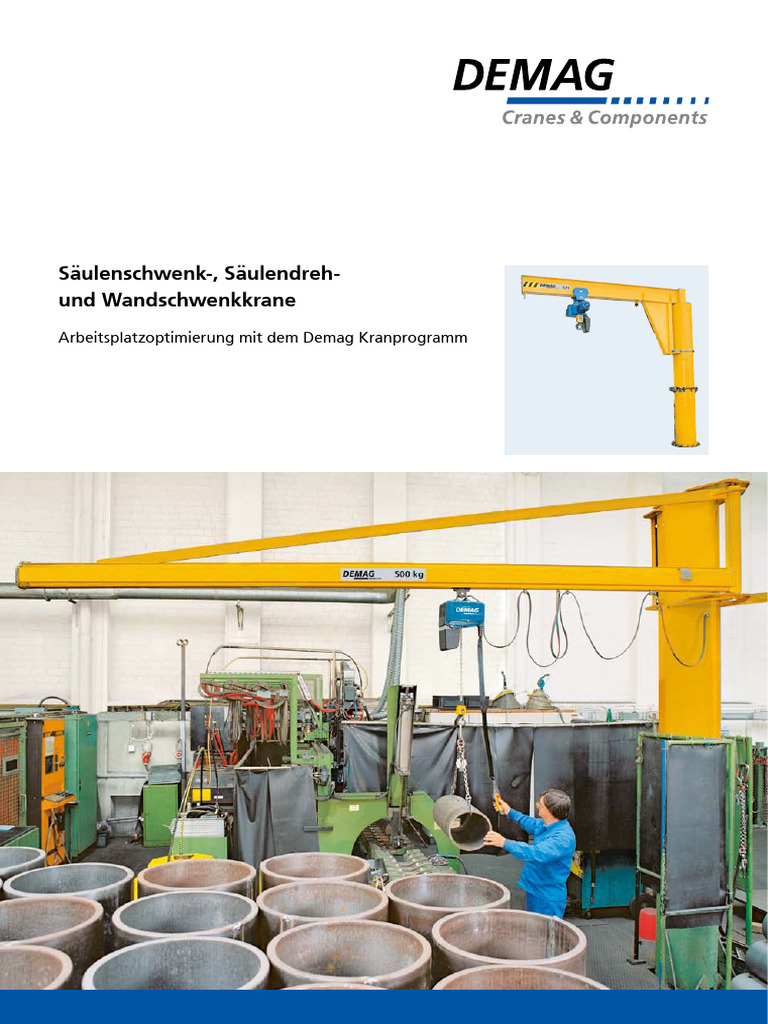

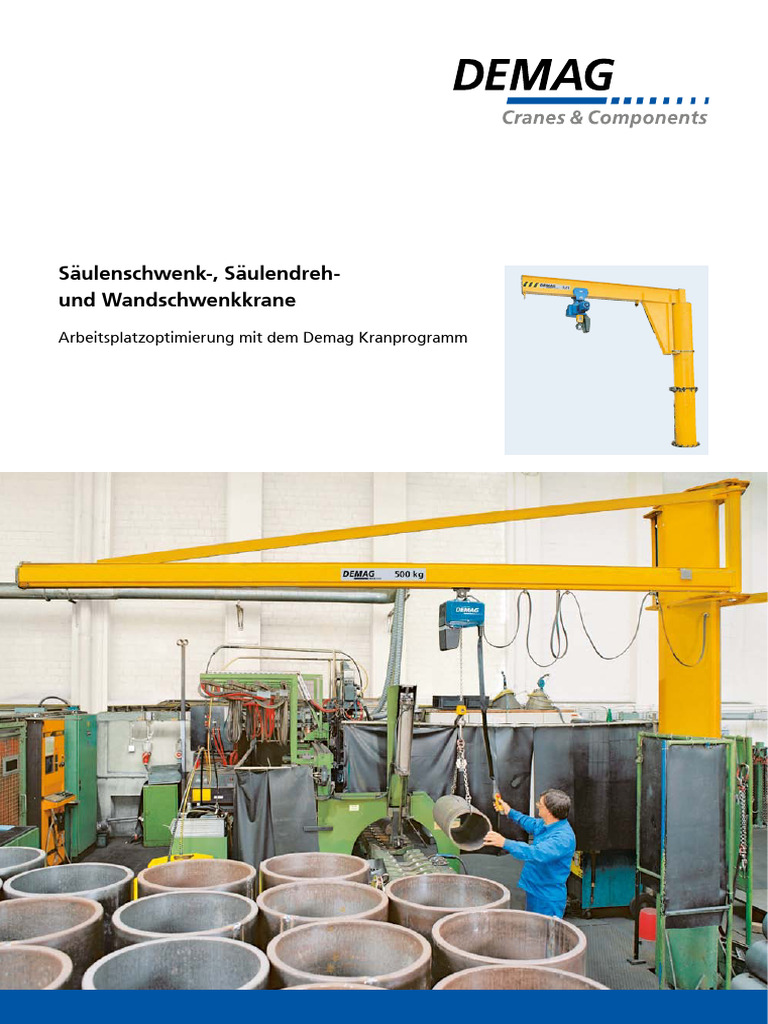

Säulenschwenk-, Säulendreh-

und Wandschwenkkrane
Arbeitsplatzoptimierung mit dem Demag Kranprogramm
 Anlagen und Komponenten mit System

Als Pionier der flurfreien Fördertechnik widmet sich Ob Handwerksbetrieb, Handel oder industrielles Großunter-
Demag Cranes & Components seit mehr als 180 Jahren nehmen, durch den Einsatz moderner Fördertechnik
der Entwicklung und Produktion von Kranen und Hebe- lassen sich Lager- und Transportkosten senken, Lieferzeiten
zeugen. Durch die Systemphilosophie sind alle Produkte verkürzen und Arbeitsplätze ergonomisch optimieren.
und Komponenten so aufeinander abgestimmt, dass sie
die Bausteine für ein einzigartiges Anwendungsspektrum
vom einfachen Hebezeug bis hin zu komplexen Komplett­
lösungen bilden.

32996

2
 37693-8 39026-1 36589-13

Mit dem Ziel, durch höchste Innovations- und Qualitäts-

standards größtmöglichen Kundennutzen zu generieren,
bietet Demag Cranes & Components ganzheitliche
­Konzepte für optimale Wirtschaftlichkeit bei gleichzeitig
höchster Betriebssicherheit für Bediener, Anlagen und
Lasten. Die Säulenschwenk-, Säulendreh- und Wand-
schwenkkrane sind als technologisch ausgereifte Produkte
ideal für die Arbeitsplatzoptimierung mit einer breiten
Palette von Einsatzbereichen.

37079

3
 Umschwenken auf mehr Produktivität und Ergonomie
Gerade der manuelle Transport, das Zusammenführen
oder Umsetzen von vergleichsweise kleinen Lasten ist
oft nicht nur zeitintensiv, sondern für den Mitarbeiter
auch ergonomisch belastend. Mit direkt am Arbeitsplatz
installierten Schwenk- und Drehkranen in Verbindung
mit einer großen Auswahl an Hebezeugen können
4
Werkstücke aller Art leicht und schnell gehoben,
­transportiert sowie sanft und exakt abgesetzt werden.
So werden zum Beispiel Rüst- und Neben­zeiten erheblich
reduziert und eventuelle Wartezeiten auf Hallenkrane
vollständig vermieden.
39666
 37078 37688-7 39504-3

Sanft und präzise Positionieren Optimale Ergänzung Sie lassen sich selbst dort problemlos
Die Arbeit mit empfindlichen Produk- Säulenschwenk-, Säulendreh- und installieren, wo an­dere Fördermittel
ten, Werkzeugen und Maschinen Wandschwenkkrane ergänzen optimal aus statischen Gründen oder ange-
erfordert oft ein besonders sensibles alle fördertechnischen Anlagen für sichts der räum­lichen Gegebenheiten
Handling der Teile. Durch das sanfte den innerbetrieblichen Materialfluss. nicht in Betracht kommen und lassen
Heben und Senken sowie das präzise Sie bewähren sich an Bearbeitungs- sich bei Bedarf sogar in Maschinen
Positionieren mit den Demag Säulen- maschinen und Montageplätzen und Anlagen integrieren.
schwenk-, Säulendreh- und Wand- ebenso wie auf Freilagerplätzen oder
schwenkkranen werden hochwertige an Verladerampen.
und empfindliche Lasten geschont
und Ausschuss durch Anstoßen,
hartes Aufsetzen oder ruckartiges
Ausrichten vermieden. Das Ergebnis
sind gleichmäßige und störungsfreie
Arbeitsabläufe sowie eine höhere
Produktivität der einzelnen Arbeits-
plätze. Gleichzeitig entlastet der
Einsatz von Demag Dreh- oder
Schwenkkranen die Mitarbeiter
und reduziert die Gefahr, dass es
beim Bewegen von schweren oder
unhandlichen Teilen zu Verletzungen
oder Unfällen kommt.

37636-1

5
 Für jede Aufgabe der Richtige

Trag- Säulenschwenkkrane Wandschwenkkrane

fähigkeit

bis Typ Ausladung Schwenk­ Typ Ausladung Schwenk­

bereich bereich

500 kg D-MOS bis 5 m ∞ 360°

Standard Standard

KBK bis 7 m ~ 300° KBK bis 7 m ~ 270°

1000 kg

Kurze Bauhöhe Kurze Bauhöhe

D-GS bis 7 m ∞ 360°

2000 kg D-AS bis 10 m ~ 270° D-AW bis 10 m ~ 180°

5000 kg D-TS bis 7 m ∞ 360°

D-GW bis 12 m ~ 180°

10000 kg D-MS bis 12 m ∞ 360°

Alle auf den folgenden Seiten dargestellten Krantypen ­ usführungen für den Außenbereich bedürfen zusätz­
A
sind serienmäßig für den Hallenbetrieb ausgelegt. licher Schutzkomponenten, die Sie auf Seite 18 finden.

6
Mobiler Säulendrehkran D-MOS

Einsatzbereich
360°
Ausladung (m)
2 3 4 5
125

Tragfähigkeit (kg)
250
315
400
500

38872-1

Ideal geeignet für Arbeitsplätze, die häufigen Verän­ ■■ Einstufung nach DIN 15018 H2B2
derungen unterworfen sind, denn der Kran zieht einfach ■■ Der Kompaktschwenkkopf mit geringen Abmessungen
mit dem Arbeitsplatz zusammen um. Der Standort des garantiert geringe Anfahrmaße
Kranes kann optimal an den Prozessablauf des jeweiligen ■■ Mit Gabelstapler oder Hallenkran einfach umzusetzen

Einsatzbereiches angepasst werden. D-MOS-Krane ■■ Ausrichtung am Aufstellort durch vier in den Kranfuß

­eignen sich auch zum Einsatz im Rahmen von Wartungs-, integrierte Einstellschrauben
Instandhaltungs- und Umbauarbeiten. ■■ Serienmäßig mit Demag Kettenzug

■■ I-Profil-Ausleger

Optionen
■■ Verlängerung der Säule für größere Hakenwege Handfahrwerk
■■ Handfahrwerk zum Verfahren des Krans ohne Hilfsmittel

■■ Wartungsarme Flachschleppleitungsstromzuführung

■■ Steuerung separat am Ausleger verfahrbar

7
 Säulenschwenkkran KBK

Einsatzbereich
300°
Ausladung (m)
2 3 4 5 6 7
80
Tragfähigkeit (kg)

125
250
500
1000

33881

KBK-Schwenkkrane überzeugen durch ihre, im Verhältnis Optionen

zum Eigengewicht, große Tragfähigkeit und Ausladung. ■■ Verankerung und Schablone zur Befestigung

Durch das geringe Gewicht lässt sich der Ausleger leicht in einem Fundament
schwenken und der Einsatz des KBK-Hohlprofils als Kran- ■■ Dübelbefestigung

träger sorgt für sehr geringe Verfahrkräfte. ■■ Andere Säulenhöhen und / oder Sockel für ­

größere Hakenwege
■■ Einstufung nach DIN 15018 H2B3 ■■ Schwenkbegrenzungsanschläge

■■ Serienmäßig mit Demag Kettenzug ■■ Arretierung für den Ausleger

■■ Hohlprofil-Ausleger ■■ Ausrüstung für Einsatz im Freigelände

■■ Hammerkopf-Säule ermöglicht einen großen

­Schwenkwinkel KBK-Säulenschwenkkrane können Sie ganz einfach

mit dem KBK-Designer projektieren. Sie finden ihn
im Internet unter www.demagcranes.de.

Säulen- und Wandschwenkkrane KBK
sind auch in kurzer Bauhöhe lieferbar
Die kurze Bauhöhe bedeutet einen Hubhöhengewinn
von 290 mm gegenüber der Standardausführung.
Egal ob niedrige Raumhöhe, Modernisierungsmaßnahme
oder Änderung der Gebäudenutzung, unsere „Kurzen“
sind in vielen Fällen die perfekte Lösung.

8
Wandschwenkkran KBK

Einsatzbereich
270°
Ausladung (m)
2 3 4 5 6 7
80

Tragfähigkeit (kg)
125
250
500
1000

36139-1

Entscheidender Vorteil von Wandschwenkkranen ist, dass Optionen

sie keine Bodenfläche beanspruchen, da sie an tragfähigen ■■ Stützenumfassungskonsole
Betonwänden, Hallenstützen oder auch an Maschinen ■■ Schwenkbegrenzungsanschläge

oder Anlagen montiert werden. Dabei ist die Anbringung ■■ Arretierung für den Ausleger

besonders einfach, denn die als montagefertige Einheit ■■ Ausrüstung für Einsatz im Freigelände

ausgeführte Konsole erspart aufwändiges Ausrichten.

Der Wandschwenkkran KBK ist für den unteren Traglast- Auch KBK-Wandschwenkkrane projektieren Sie ganz
bereich bis 1000 kg geeignet. einfach mit dem KBK-Designer im Internet unter
www.demagcranes.de.
■■ Einstufung nach DIN 15018 H2B3
■■ Serienmäßig mit Demag Kettenzug
■■ Hohlprofil-Ausleger

Einsatzbereich bei kurzer Bauhöhe

Tragfähigkeit (kg) Ausladung (mm)

80 bis 3860

125 bis 3060

250 bis 2260

500 bis 1560

9
 Säulenschwenkkran KBK mit zwei Auslegern

KBK-Säulenschwenkkrane mit zwei Auslegern

1. Ausleger* 2. Ausleger* mögliche 1. Ausleger* 2. Ausleger* mögliche
Tragfähigkeit Tragfähigkeit Kombinationen Tragfähigkeit Tragfähigkeit Kombinationen
(kg) x Aus­ (kg) x Aus­ (kg) x Aus­ (kg) x Aus­
ladung (m) ladung (m) ladung (m) ladung (m)
200 x 3 200 x 2 200 x 5
250 x 2 160 x 3 400 x 5 250 x 4
A B C D
315 x 2 160 x 2 315 x 3
400 x 2 125 x 2 160 x 4
500 x 5 A B C – 36517
125 x 4 125 x 4
250 x 3
160 x 3 250 x 4 500 x 4
Kombination A
200 x 3 250 x 3 200 x 4 Ausleger gegenüber
500 x 3
250 x 3 A B C D 315 x 3
250 x 2
315 x 2 200 x 7
315 x 3 160 x 7 400 x 6
125 x 3
500 x 2 800 x 5
200 x 6 200 x 7
Kombination B
400 x 5 315 x 6 250 x 6 Ausleger nebeneinander
125 x 6
500 x 4 800 x 5
630 x 3 400 x 5 800 x 4
160 x 6 500 x 5 A B C –
500 x 5
250 x 5 630 x 4
160 x 6
400 x 4 800 x 5 200 x 5 Kombination C
A B C – Säulenschwenkkran
500 x 3 125 x 5 mit Anbau für
Wand­­schwenkkran,
200 x 5 1000 x 4 200 x 4 Ausleger gegenüber
200 x 6 315 x 4 250 x 3 und untereinander

400 x 3 500 x 3
1000 x 3
250 x 5 315 x 4
* Maximal ausgelegte Auslegerpaarungen. Kombination D
250 x 5 315 x 4 Ausleger untereinander
Je Ausleger können kleinere Lasten
400 x 3 und Ausladungen gewählt werden.

Effektive Lösung als Säulenschwenkkran mit zwei Aus­ Optionen

legern bei gleichem Platzbedarf wie Schwenkkrane mit ■■ Verankerung und Schablone zur Befestigung

einem Ausleger. Für die perfekte Arbeitsplatzgestaltung in einem Fundament

stehen vier verschiedene Auslegeranordnungen zur ■■ Dübelbefestigung

Verfügung. Damit lassen sich individuelle Arbeitsabläufe ■■ Andere Säulenhöhen und / oder Sockel

optimal rationalisieren und gleichzeitig wirtschaftlich für größere Hakenwege

realisieren. ■■ Schwenkbegrenzungsanschläge

■■ Arretierung für den Ausleger

■■ Einstufung nach DIN 15018 H2B3

■■ Serienmäßig mit Demag Kettenzug
■■ Hohlprofil-Ausleger

■■ Hammerkopf-Säule ermöglicht einen

großen ­Schwenkwinkel

10
Säulendrehkran D-GS

Einsatzbereich
360°
Ausladung (mm)
2 3 4 5 6 7
80

Tragfähigkeit (kg)
125
250
500
1000

37684-5X

Wo keine Wände, Stützen oder Ähnliches die Bewegung Optionen

des Aus­legers beeinträchtigen, bieten Säulendrehkrane ■■ Verankerung und Schablone zur Befestigung
einen entscheidenden Vorteil: Der Schwenkbereich in einem Fundament
­erstreckt sich über n x 360°. Der Säulendrehkran D-GS ■■ TOP-Anker-Befestigung

für den unteren Traglastbereich bis 1000 kg überzeugt ■■ KOMPAKT-Anker-Befestigung

besonders durch geringe Bauhöhe und kompakte ■■ Dübelbefestigung

­Abmessungen. Ideal überall dort, wo nur eingeschränkte ■■ Andere Säulenhöhen und / oder Sockel für

eine Deckenhöhe zur Verfügung steht und doch maxi­ größere Hakenwege
male Hakenwege erforderlich sind. ■■ Kettenzug elektrisch verfahrbar

■■ Schwenkbegrenzungsanschläge

■■ Einstufung nach DIN 15018 H2B2 ■■ Arretierung für den Ausleger

■■ Serienmäßig mit Demag Kettenzug ■■ Wartungsarme Flachschleppleitungsstromzuführung

■■ I-Profil-Ausleger ■■ Steuerung separat am Ausleger verfahrbar

■■ Rundsäule ■■ Funksteuerung

11
 Säulenschwenkkran D-AS

Einsatzbereich
270°
Ausladung (m)

2 3 4 5 6 7 8 9 10

80

125
Tragfähigkeit (kg)

250

500

1000

1600

2000

39187-1

Durch die leichte Bauweise und den niedrigbauenden Optionen

Ausleger ist dieser Säulenschwenkkran universell im ■■ Verankerung und Schablone zur Befestigung

mittleren Traglastbereich bis 2000 kg einsetzbar. in einem Fundament

■■ TOP-Anker-Befestigung

■■ Einstufung nach DIN 15018 H2B2 ■■ KOMPAKT-Anker-Befestigung

■■ Serienmäßig mit Demag Kettenzug ■■ Dübelbefestigung

■■ I-Profil-Ausleger ■■ Andere Säulenhöhen und / oder Sockel für

■■ Rundsäule größere Hakenwege

■■ Kettenzug elektrisch verfahrbar

■■ Schwenkbegrenzungsanschläge

■■ Arretierung für den Ausleger

■■ Wartungsarme Flachschleppleitungsstromzuführung

■■ Steuerung separat am Ausleger verfahrbar

■■ Funksteuerung

■■ Ausrüstung für Einsatz im Freigelände

12
Wandschwenkkran D-AW

Einsatzbereich
180°
Ausladung (m)

2 3 4 5 6 7 8 9 10

80

125

Tragfähigkeit (kg)
250

500

1000

1600

2000

33676

Der Wandschwenkkran D-AW ist universell einsetzbar Optionen

im mittleren Traglastbereich bis 2000 kg. Das geringe ■■ Wandkonsole zur Aufnahme der beiden Lagerkonsolen
Eigengewicht ermöglicht das leichte Schwenken des des Auslegers
Auslegers auch mit Last. Durch die niedrige Bauhöhe ist ■■ Stützenumfassungskonsole

er auch dort einsetzbar wo trotz geringer Deckenhöhe ■■ Kettenzug elektrisch verfahrbar

große Hakenwege benötigt werden. ■■ Schwenkbegrenzungsanschläge

■■ Arretierung für den Ausleger

■■ Einstufung nach DIN 15018 H2B2 ■■ Wartungsarme Flachschleppleitungsstromzuführung

■■ Serienmäßig mit Demag Kettenzug ■■ Steuerung separat am Ausleger verfahrbar

■■ I-Profil-Ausleger ■■ Funksteuerung

■■ Ausrüstung für Einsatz im Freigelände

13
 Säulendrehkran D-TS

Einsatzbereich
360°
Ausladung (m)
2 3 4 5 6 7
80
125
250
500
Tragfähigkeit (kg)

1000
1600
2000
2500
3200
4000
5000

37684-2

Dieser Drehkran ist die Allround-Lösung für den mittleren Optionen

Traglastbereich bis 5000 kg. Der niedrigbauende Ausleger ■■ Verankerung und Schablone zur Befestigung

ermöglicht auch hier besonders große Hakenwege bei in einem Fundament

unbegrenztem Schwenkwinkel. Für eine komfortable ■■ TOP-Anker-Befestigung

Bedienung kann er optional mit einem Elektroschwenk- ■■ KOMPAKT-Anker-Befestigung

werk betrieben werden. ■■ Dübelbefestigung

■■ Andere Säulenhöhen und / oder Sockel für

■■ Einstufung nach DIN 15018 H2B2 größere Hakenwege

■■ Serienmäßig mit Demag Kettenzug ■■ Kettenzug elektrisch verfahrbar

■■ I-Profil-Ausleger ■■ Schwenkbegrenzungsanschläge

■■ Rundsäule ■■ Arretierung für den Ausleger

■■ Wartungsarme Flachschleppleitungsstromzuführung

■■ Steuerung separat am Ausleger verfahrbar

■■ Funksteuerung

■■ Elektroschwenkwerk

■■ Ausrüstung für Einsatz im Freigelände

14
Säulendrehkran D-MS

Einsatzbereich
360°
Ausladung (m)
2 3 4 5 6 7 8 9 10 11 12
80
125
250
500
1000

Tragfähigkeit (kg)
1600
2000
2500
3200
4000
5000
6300
8000
39342-1 10000

Dieser Säulendrehkran überzeugt durch seine hohe Optionen

Tragfähigkeit bei gleichzeitig großer Ausladung. Der ■■ Verankerung und Schablone zur Befestigung

niedrigbauende Ausleger ermöglicht auch hier besonders in einem Fundament

große Hakenwege bei unbegrenztem Schwenkwinkel. ■■ TOP-Anker-Befestigung

Für eine komfortable Bedienung kann er optional mit ■■ KOMPAKT-Anker-Befestigung

einem Elektroschwenkwerk betrieben werden. ■■ Dübelbefestigung

■■ Andere Säulenhöhen und / oder Sockel für

■■ Einstufung nach DIN 15018 H2B3 größere Hakenwege

■■ Serienmäßig mit Demag Kettenzug ■■ Hebezeug elektrisch verfahrbar

bzw. Demag Seilzug ■■ Schwenkbegrenzungsanschläge

■■ I-Profil-Ausleger ■■ Arretierung für den Ausleger

■■ Rundsäule ■■ Wartungsarme Flachschleppleitungsstromzuführung

■■ Steuerung separat am Ausleger verfahrbar

■■ Funksteuerung

■■ Elektroschwenkwerk

■■ Ausrüstung für Einsatz im Freigelände

15
 Wandschwenkkran D-GW

Einsatzbereich
180°
Ausladung (m)
2 3 4 5 6 7 8 9 10 11 12
80
125
250
500
1000
Tragfähigkeit (kg)

1600
2000
2500
3200
4000
5000
6300
8000
10000 39635

Durch die Auslegung für Demag Kettenzug oder Optionen

Demag Seilzug in Verbindung mit dem niedrigbauenden ■■ Anschweißplatten zur Aufnahme der ­Lagerkonsolen
Ausleger und der großen Tragfähigkeit bietet der des Auslegers
Wandschwenkkran D-GW ein besonders vielfältiges ■■ Wandkonsole zur Aufnahme der beiden Lagerkonsolen

Anwendungsspektrum. des Auslegers

■■ Stützenumfassungskonsole

■■ Einstufung nach DIN 15018 H2B3 ■■ Hebezeug elektrisch verfahrbar

■■ Serienmäßig mit Demag Kettenzug ■■ Schwenkbegrenzungsanschläge

bzw. Demag Seilzug ■■ Arretierung für den Ausleger

■■ I-Profil-Ausleger ■■ Wartungsarme Flachschleppleitungsstromzuführung

■■ Elektroschwenkwerk

■■ Ausrüstung für Einsatz im Freigelände

16
Mit Sicherheit fest
Alle Wand- und Säulenbefestigungen für
Demag Schwenkkrane bieten ein Höchstmaß
an S­ icherheit und Montagefreundlichkeit.
Wandbefestigungen
Eine Wandkonsole dient zur
Befestigung des Schwenkkranes z. B.
an einer Beton­wand. Die montage­
fertige Einheit nimmt die beiden
Lagerkonsolen des Auslegers auf,
die Anbringung erfolgt mit Schwer-
lastdübeln.
Säulenbefestigungen
Verankerungen dienen zur Befesti-
gung der Säule in einem Fundament.
Mit Hilfe einer Schablone werden
die Anker exakt auf die Befestigungs­
bohrungen im Säulenfuß des Kranes
ausgerichtet.
Stützenumfassungskonsolen
können bei einer großen Bandbreite
von Stützabmessungen für die
­ein­fache Befestigung von Wand-
schwenkkranen eingesetzt werden.
TOP-Anker und KOMPAKT-Anker
sind die optimale Lösung, wenn ein
Kran an mehreren fixen Orten ein­
gesetzt wird. Sie werden bündig zur
Oberkante im Fundament verankert,
der Säulenfuß wird ohne Ausrichten
oder Untergießen aufgeschraubt.
Wird der Kran demontiert, bleibt
ein befahrbarer Boden ohne Stolper­
kanten zurück.
Anschweißplatten zur Aufnahme
der Lagerkonsolen des Auslegers
­sorgen als montagefertige Einheit
für eine sichere und einfache Befesti-
gung der Krane an Stahlbauteilen.
Dübelbefestigungen dienen dem
Aufbau von Säulendreh- und Säulen-
schwenkkranen auf vorhandenem
Betonboden. Mittels chemischer
Verbundanker für dynamische Belas-
tung wird zuerst eine Dübelplatte
montiert, auf die anschließend der
Säulenfuß des Kranes geschraubt
wird.
17
 Bei Wind und Wetter

Demag Dreh- und Schwenkkrane können auch im Außen- komponenten macht die Krane wetterfest und garantiert
bereich eingesetzt werden. Der Einsatz zusätzlicher Schutz­ eine lange Lebensdauer und höchste Verfügbarkeit.

➊ Für die durchschnittliche Wetter­

lage am Einsatzort gibt es verschie-
dene Wetterschutzdächer, von der
Abdec­kung der Katze in der Park­
position bis hin zu einer kompletten
➌
Über­dachung.

➊
➋ Sichere Arretierung des Kranes
in Parkposition bei auftretenden
Windlasten sowie die Ausstattung
mit Schwenkantrieb und ggf. auch
ver­stärktem Antrieb sorgen für
➋ Sicherheit und Betriebsbereitschaft
auch bei rauen Wetterbedingungen.

➌
➌ Je nach Klima ist ein zusätzlicher
Schutz der Stahlbauteile durch eine
zweite Lackschicht oder Verzinkung
von Säule und Ausleger möglich.
➍

➍ Steuerschalter können durch

abschließbare Gehäuse vor Wetter-
einflüssen geschützt werden.
Als ideale Alternative empfiehlt sich
jedoch der Einsatz einer Funkfern-
39667-1 steuerung.

18
Hebezeuge für jeden Einsatzbereich

Demag Kompakthebezeuge überzeugen durch eine Sie bieten optimale ergonomische Entlastung der
große Bandbreite an Tragfähigkeiten, Hubgeschwindig- ­Mit­arbeiter bei gleichzeitig höchster Zuverlässigkeit
keiten und Ausstattungsvarianten. und Sicherheit.

39250-2 39041 39085 39087-2 39164-3

Demag Kettenzug DC-Com Demag Kettenzüge Fahrwerk U

Universell einsetzbare Basiskettenzug­
reihe mit serienmäßig zwei Hubge-
schwindigkeiten für den alltäglichen
Gebrauch bei normaler Beanspruchung
im Traglastbereich bis 2000 kg.
■■ 4 m Hakenweg serienmäßig
■■ In der Höhe verstellbarer Steuer-
schalter
■■ Schützsteuerung serienmäßig
DC-Pro / DCM-Pro
Sie sind besonders bedienerfreund-
lich und zeichnen sich durch hohe
Sicherheitsstandards und optimale
Wirtschaftlichkeit aus. Besonders
lange Lebensdauer für den Traglast-
bereich bis 5000 kg.
■■ Umfangreiche Serienausstattung:
Endschalter, Betriebsstundenzähler,
Schützsteuerung, Diagnoseschnitt-
stelle
■■ In der Höhe verstellbarer Steuer-
für Demag Kettenzüge
Mit dem Fahrwerk U sind Demag
Kettenzüge komfortabel von Hand
verfahrbar. Die verschleißarmen
Laufrollen sorgen für ruhigen Lauf
und geringe Fahrwiderstände.
Fahrwerke U sind für die Nachrüstung
eines elektrischen Fahrantriebs aus-
gelegt.

schalter
■■ Auch mit stufenloser Geschwindig-

keitsregelung für besonders sanftes

Heben, Senken und Positionieren
erhältlich

Demag Seilzug DR-Com ■■ 6 m Hakenweg serienmäßig

in kurzer Bauhöhe ■■ Steuerung über integrierte
Überall dort einsetzbar, wo CAN-Bus-Steuerung
Trag­fähigkeit bis 10000 kg und ■■ Überlastsicherung

lange Hakenwege gefordert sind.

Besonders geeignet für präzises
Positionieren von Lasten durch
39201 ­stufenloses Katzfahren.

19
 Fax-Anfrage 02335 92-2406

Demag Cranes & Components GmbH Bitte richten Sie das Angebot an:
Abt. 1321 Produktmanagement KBK
Postfach 67 Firma
58286 Wetter
Postfach / Straße

PLZ / Ort

Ansprechpartner

Telefon / Durchwahl

Telefax

E-Mail

Daten zum geplanten Wandschwenkkran Daten zum geplanten Säulenschwenk-/-drehkran

Typ Typ
Gewicht des Transportgutes GH: kg Gewicht des Transportgutes GH: kg
Auslegerlänge des Schwenkkranes l: m Auslegerlänge des Schwenkkranes l: m
höchste Hakenstellung H: mm höchste Hakenstellung H: mm
lichte Raumhöhe h + min. 100 mm: mm lichte Raumhöhe h + min. 100 mm: mm

Projektierungsblatt Projektierungsblatt

min. 100 mm
min. 100 mm

h + min. 100 mm h + min. 100 mm

Abmessungen bitte angeben Abmessungen bitte angeben

Zusatzinformationen: Zusatzinformationen:
Befestigung: an Stahlstütze Befestigungsmaterial: Befestigung: mit Ankerschrauben
an Stahlbetonstütze kundenseitig vorhanden
an Stahlbetonwand bitte anbieten Betonboden mit Zwischenplatte
Hebezug: Hebezeug:
Hubgeschwindigkeit: / m/min Hubgeschwindigkeit: / m/min
Betriebsspannung: V Betriebsspannung: V
Steuerspannung: V Steuerspannung: V
Schwenken von Hand elektrisch Schwenken von Hand elektrisch
Katzfahren von Hand elektrisch Katzfahren von Hand elektrisch

20
 Einzigartiges Anwendungsspektrum

32007 27731 32282-17

37725

21
 Irrtümer, Druckfehler und technische Änderungen vorbehalten.
0906 DE 208 755 44 701 IS 132

Printed in Germany S+S/300910/1T

Demag Cranes & Components GmbH

Postfach 67 · 58286 Wetter / Deutschland
Telefon +49 (0) 23 35 92-29 22
Telefax +49 (0) 23 35 92-24 06
E-Mail handling@demagcranes.com
www.demagcranes.de

20
