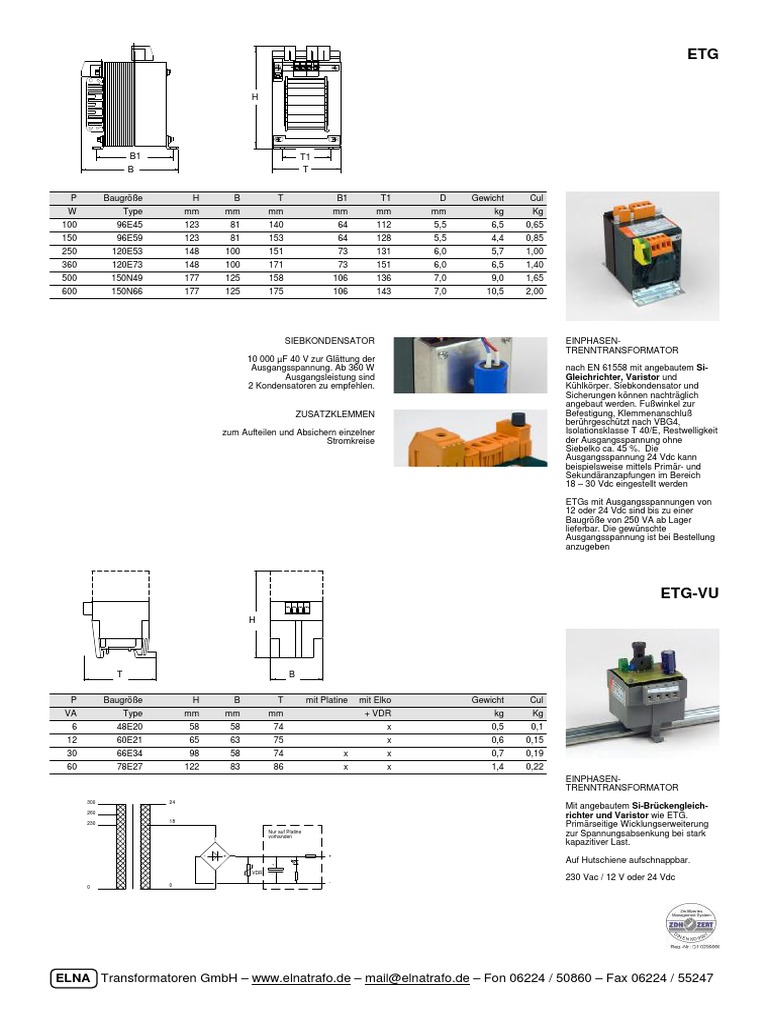

ETG

H
B1
B1 T1
T1

BB TT

P Baugröße H B T B1 T1 D Gewicht Cul

W Type mm mm mm mm mm mm kg Kg
100 96E45 123 81 140 64 112 5,5 6,5 0,65
150 96E59 123 81 153 64 128 5,5 4,4 0,85
250 120E53 148 100 151 73 131 6,0 5,7 1,00
360 120E73 148 100 171 73 151 6,0 6,5 1,40
500 150N49 177 125 158 106 136 7,0 9,0 1,65
600 150N66 177 125 175 106 143 7,0 10,5 2,00

SIEBKONDENSATOR EINPHASEN-
TRENNTRANSFORMATOR
10 000 µF 40 V zur Glättung der
Ausgangsspannung. Ab 360 W nach EN 61558 mit angebautem Si-
Ausgangsleistung sind Gleichrichter, Varistor und
2 Kondensatoren zu empfehlen. Kühlkörper. Siebkondensator und
Sicherungen können nachträglich
angebaut werden. Fußwinkel zur
ZUSATZKLEMMEN Befestigung, Klemmenanschluß
berührgeschützt nach VBG4,
zum Aufteilen und Absichern einzelner Isolationsklasse T 40/E, Restwelligkeit
Stromkreise der Ausgangsspannung ohne
Siebelko ca. 45 %. Die
Ausgangsspannung 24 Vdc kann
beispielsweise mittels Primär- und
Sekundäranzapfungen im Bereich
18 – 30 Vdc eingestellt werden

ETGs mit Ausgangsspannungen von

12 oder 24 Vdc sind bis zu einer
Baugröße von 250 VA ab Lager
lieferbar. Die gewünschte
Ausgangsspannung ist bei Bestellung
anzugeben

ETG-VU
H

T B

P Baugröße H B T mit Platine mit Elko Gewicht Cul

VA Type mm mm mm + VDR kg Kg
6 48E20 58 58 74 x 0,5 0,1
12 60E21 65 63 75 x 0,6 0,15
30 66E34 98 58 74 x x 0,7 0,19
60 78E27 122 83 86 x x 1,4 0,22
EINPHASEN-
TRENNTRANSFORMATOR
300 24
Mit angebautem Si-Brückengleich-
260
richter und Varistor wie ETG.
18
230 Primärseitige Wicklungserweiterung
Nur auf Platine
vorhanden
zur Spannungsabsenkung bei stark
kapazitiver Last.
- + +
Auf Hutschiene aufschnappbar.
+

VDR
-

-
230 Vac / 12 V oder 24 Vdc
0 0
