MSK25

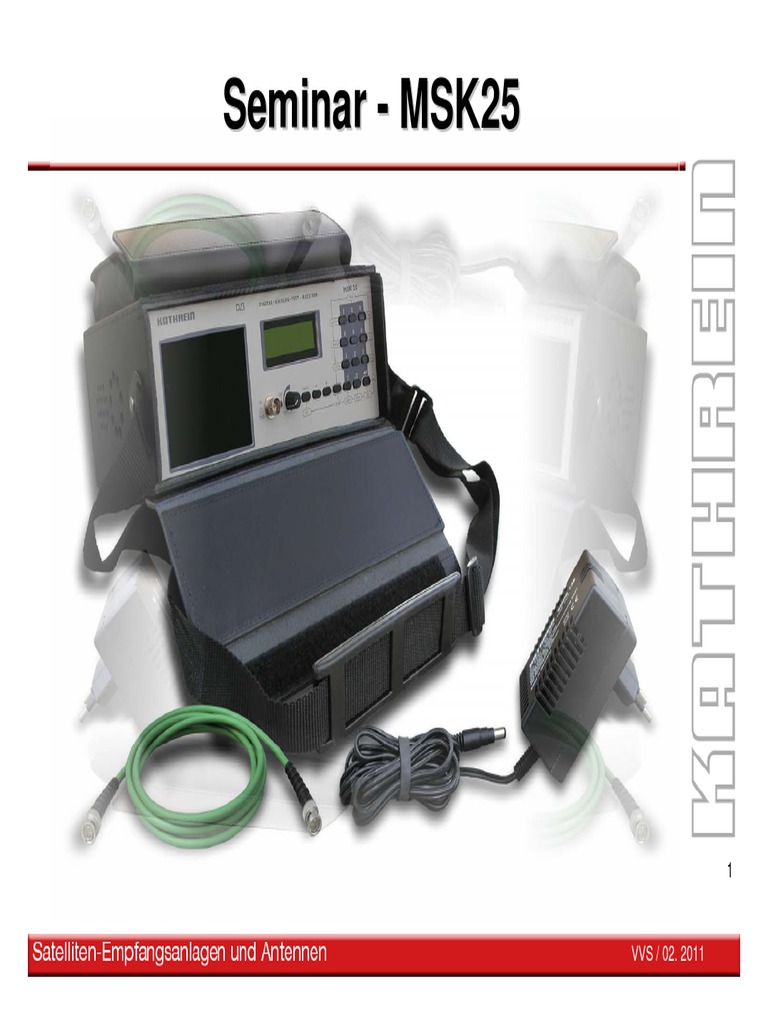

Seminar - MSK25
VVS / 02. 2011

MSK25 - Inhaltsverzeichnis
 Grundlagen der Antennentechnik

 Pegelrechnung
 Antennengewinn / Polarisation
 Frequenzraster
 Übertragung per Satellit
 Modulationsverfahren
 Funktionsübersicht MSK 25
 Sat-Messungen
 Frequenzeingabe, Schaltbefehle
 Pegelmessung
 Signalbeurteilung
 TV-Messungen (BK bzw. terrestrisch)
 Kanalauswahl
 Pegelmessung
 Signalbeurteilung
2
 FM-Messungen
VVS / 02. 2011

MSK25
VVS / 02. 2011

MSK25 - Pegelberechnung
Uo < Ux Uo > Ux
Po Px = Verstärkung = Dämpfung
Po Px
Ri
Uo VIERPOL Ux
Ra
Po Ze = Za Px
VVS / 02. 2011

Unter dem Pegel versteht man das logarithmische Verhältnis der Spannung Ux bzw.
der Leistung Px zu einem Bezugswert Uo bzw. Po.
Das Rechenergebnis wird in dBµV für die Spannung
und in dBm oder dBW für die Leistung angegeben.
Für den Spannungspegel gilt: L u dBµV = 20 x log (Ux)

Uo
Bezug: 1 µV = 0 dBµV
Für den Leistungspegel gilt: L p dBm = 10 x log (Px)

Po
Bezug: 1 mW = 0 dBm
VVS / 02. 2011

Verstärkungs- bzw. Dämpfungsfaktoren der Spannung in dB
dB Verstärkung v Dämpfung a
3 1,41 0,707
6 2 0,5
10 3,13 0,33
12 4 0,25
20 10 0,1
26 20 0,05
40 100 0,01
60 1000 0,001
80 10000 0,0001
Für den Spannungspegel gilt: L u dBµV = 20xlog(Ux)

Uo 6
VVS / 02. 2011

Verstärkungs- bzw. Dämpfungsfaktoren der Leistung in dB
dB Verstärkung v Dämpfung a
3 2 0,5
6 4 0,25
10 10 0,1
13 20 0,05
20 100 0,01
23 200 0,005
30 1000 0,001
40 10000 0,0001
50 100000 0,00001
Für den Leistungspegel gilt: L p dBm = 10xlog(Px)

Po 7
VVS / 02. 2011

 Verhältnis von Spannung zu Pegel
Spannung µV Spannung in mV Spannung in V Pegel in dBµV
1,00 0,001 0,000001 0

2,00 0,002 0,000002 6
3,14 0,00314 0,00000314 10
4,00 0,004 0,000004 12
10,00 0,01 0,00001 20
100,00 0,1 0,0001 40
1000,00 1 0,001 60
10000,00 10 0,01 80
VVS / 02. 2011

MSK25 - Antennengewinn
 Spannung an den Antennen bei gleicher Feldstärke und Empfangsrichtung
λ/2-Dipol G = 0 dB Yagi-Antenne G = 12dB
UMeß = 60 dBµV UMeß = 72 dBµV
G = Antennengewinn,
Kabeldämpfung nicht berücksichtigt
VVS / 02. 2011

Meßfrequenz 12 GHz
CAS 120
CAS 90
CAS 75
CAS 60
R
R
G = 35,5dBi G = 37,7dBi G = 39,2dBi G = 42,15dBi
10
VVS / 02. 2011

 Bei der Planung einer Kopfstelle (Empfangseinrichtung) sollte generell eine

Messung über die Empfangsgüte der einzelnen TV-und Rundfunk-Programme
durchgeführt werden. Für den Satellitenempfang gilt dies ebenso.
 Empfangsantennen werden optimal zum Sender/ Satellit ausgerichtet.

Um Reflektionen auszublenden kann es erforderlich sein, von der optimalen
Senderichtung abzuweichen.
Dies hat jedoch eine Verringerung des Empfangspegels zur Folge.
11
VVS / 02. 2011

MSK25 - Polarisationsebenen
Vertikale V(Y)
Polarisation
H(X)
Horizontale
Polarisation
12
VVS / 02. 2011

MSK25 - Polarisationsebenen
 Je nachdem wie ein Sender abstrahlt (horizontal oder vertikal) wird eine
Empfangsantenne auf dessen Polarisation ausgerichtet
 In der Satellitenempfangstechnik werden die Empfangsebenen(horizontal, vertikal

oder zirkular) über speziell polarisierte Hohlleiter in einem Speisesystem
entkoppelt
 Im Satellitenempfangsbereich wird je nach Anlagenstruktur ein Messempfänger

auf die gewünschte Polarisationsebene und das Frequenzband eingestellt.
13
VVS / 02. 2011

MSK25 - Frequenzraster
 Übertragungsbereich im BK- und terrestrischen bzw. Sat-ZF-Bereich
VHF - Bereich UHF - Bereich SAT - ZF

87,5
302
108
230
862
174
300
446
470
606
47
68
10
11
12
5
6
7
8
9 SAT-ZF
UKW USB OSB ESB B IV BV
BI B III 950 - 2150 MHz
S 21 - K 21 - K 38 -
BII S 01 - S 10 S 11 - S 38 K 37 K 69
S 20
50 100 150 200 300 500 600 700 800 950 - 2150 MHz
14
VVS / 02. 2011

 Übertragungsfrequenzen bei der Satellitenübertragung
 Sendefrequenzbereich 10,7 - 12,75 GHz
 Unterteilung in Low- und Highband Sendefrequenz

10,7 - 12,75 GHz
 Trennfrequenz 11,7 GHz
 Umsetzung in Sat-ZF Quatro-LNB

LO. 9.750 MHz low Band
 Oszillator für Umsetzung: LO. 10.600 MHz high Band
hor Low Band

Lowband 9,75 GHz vert Low Band
vert high Band
Highband 10,6 GHz hor high Band
Sat-ZF
 Übertragung im Kabel erfolgt ausschl. 950 - 2150 MHz
in der Sat-ZF 950 - 2150 MHz
 zusätzliche Unterteilung in Horizontale bzw. Vertikale Polarisation

15
VVS / 02. 2011

 Berechnung der Satelliten-Zwischenfrequenz (Sat-ZF)
 Formel: Sendefrequenz - Oszillatorfrequenz = Sat-ZF
Low-Band High-Band
Sendefrequenz 10700 MHz 11700 MHz 11700 MHz 12750 MHz
Oszillatorfrequenz 9750 MHz 9750 MHz 10600 MHz 10600 MHz
Sat-ZF 950 MHz 1950 MHz 1100 MHz 2150 MHz
 Schaltkriterien: Horizontal 18V

Vertikal 14V
Lowband 0 kHz
Highband 22 kHz
16
VVS / 02. 2011

MSK25 - Modulationsarten analog
 Amplitudenmodulation AM
 Modulationsart mit der analoge TV- und Hörfunksender Programme

ausgestrahlt werden
 Die elektronische Nachricht wird einer konstanten Trägerfrequenz

aufmoduliert deren Amplitude sich im Takt der Nachrichtenfrequenz ändert
 Anwendung: Lang-, Mittel- und Kurzwellenrundfunk sowie analoges TV im

BK-Bereich (Norm B/G, Restseitenbandmodulation)
 Nachteile: Übertragungsbandbreite ist eingeschränkt, störanfällig gegen

Impulseinstreuungen (z.B. atmosphärische Störungen bei Gewittern)
17
VVS / 02. 2011

 Amplitudenmodulation AM - Zeitdiagramm
18
VVS / 02. 2011

 Amplitudenmodulation AM - Zeitdiagramm
+Û
modulierte Nachricht
f0 + fmod.
konstante
Trägerfrequenz
f0
f0 - fmod.
-Û
 Die Nachricht ist in beiden Seitenbändern enthalten
 Um die vollständige Nachricht zu übermitteln reicht die Übertragung eines

Seitenbandes 19
VVS / 02. 2011

 Frequenzmodulation FM
 Modulationsart mit der analoge TV- und Hörfunksender Programme

ausgestrahlt werden
 Die elektronische Nachricht wird durch Änderung der Trägerfrequenz

aufmoduliert. Die Amplitude des Trägers bleibt konstant.
Im Modulationshub ist die Signalstärke enthalten.
 Anwendung: UKW-Rundfunk, TV-Ton (BK), analoge Satelliten-Übertragung

(TV und Rundfunk)
 Vorteile: Bessere Rauschbilanz gegenüber der AM-Modulation

Grosse Bandbreite, dadurch mehr Spektralanteile der Information
20
VVS / 02. 2011

 Frequenzmodulation FM - Zeitdiagramm
21
VVS / 02. 2011

 Frequenzmodulation FM - Zeitdiagramm
Frequenzhub = Amplitude fmod.

U(t)
Û0 f0
f Träger = Modulations-Index
22
VVS / 02. 2011

MSK25 - Modulationsarten digital
 Warum digital?
 Digitalisierung allein bringt keinen nennenswerten Vorteil!
 Bei der Digitalisierung eines Farb-Fernsehbildes fällt eine riesige

Datenmenge von 166 Mbit/s an
 Erst die digitale Datenreduktion bringt große Vorteile
 benötigte Datenmenge zur Übertragung aller relevanten Informationen
 Bandbreite
 Störungen / Störabstand
 Frequenzgang
23
VVS / 02. 2011

 Vorteile der digitalen Signalübertragung
 Erhebliche Steigerung der Übertragungskapazität
 Senkung der Übertragungskosten pro Kanal
 Mehr thematische Sender möglich (Spartenkanäle)
 Interaktivität
 Übertragung von Zusatzdaten (EPG, DolbyDigital, etc.)
 Zusätzliche Pay-TV Angebote und andere Dienste
 Multimedia-Angebote
24
VVS / 02. 2011

 Digitalisierung von analogen Signalen
Bit Zahl der Struktur

pro Wort unterschiedlichen Werte der Worte
1 2 0,1
2 4 00,01,10,11
3 8 000 ... 111
4 16 0000 ... 1111
5 32 00000 ... 11111
6 64 000000 ... 111111
7 128 0000000 ... 1111111
8 256 00000000 ... 11111111
1 Byte = 8 Bit = 28 = 256 unterschiedliche Zustände

25
VVS / 02. 2011

26
VVS / 02. 2011

27
VVS / 02. 2011

 Die Datenkomprimierung erfolgt nach dem MPEG-Standard
 Es werden prinzipiell nur noch Bildänderungen rausgefiltert und übertragen!!
500 %
K o m p
u n g
ie r
r e s
1 Kanal analog
lis
100 %
s i
1 Kanal digital
o
ta
i n komprimiert
ig
D 10 %
28
VVS / 02. 2011

Studio Sender Übertragungsweg Empfänger
Satellit DVB-S (QPSK-Modulation) DVB-S Receiver
Video Sende-
Audio einrich- Kabel DVB-C (QAM-Modulation) DVB-C Receiver
Daten tung
Terrestrisch DVB-T (COFDM) DVB-T Receiver
Programm- Programm-
Netzbetreiber Zuschauer
veranstalter verteilung
29
VVS / 02. 2011

 QPSK - Quadratur Phase Shift Keying (Quadratur Phasenumtastung)
 Digitales Modulatiosverfahren für die Übertragung per Satellit
 Vierphasen-Umtastung mit konstanter Amplitude, das trägerfrequente Signal

kann vier Phasenzustände annehmen
 Es können 2 Bit/s je Herz Bandbreite übertragen werden
 Die Phasenmodulation ist unempfindlich gegen nichtlineare Verzerrungen

der Amplituden und pegelabhängigen Phasendrehungen
30
VVS / 02. 2011

 QPSK
 Der digitale Datenstrom besteht aus vier Symbolen von 0 bzw. 1
110011011010001100010101001011001011011010
11
01
10
00
31
VVS / 02. 2011

 Der Zeiger rotiert nicht, sondern Q (Quadraturphase)

springt mit der Geschwindigkeit
1
der Trägerfrequenz
01 11
 Jeder Zeiger repräsentiert
ein Symbol mit je zwei Bits
(2² = 4 mögliche Signalzustände) I (Inphase)
0
1
00 10
0
32
VVS / 02. 2011

 QPSK - Konstellationsdiagramm
Quadratur-Komponente
01 11
Inphase-Komponente
00 10
33
VVS / 02. 2011

 QPSK
Systemmerkmale
 Videoquellencodierung: MPEG-2
 Audioquellencodierung: MPEG layer II (MUSICAM)
 Multiplex: MPEG-2
 Bildformat: 4:3 und 16:9
 Bildqualität: „VHS“ oder „Studioqualität“
34
VVS / 02. 2011

 QPSK
Übertragungsparameter
 Transponderbandbreite: 33 MHz (nominell)
 Modulation: QPSK (Quadraturphasenumtastung)
 Übertragungsdatenrate pro Transponder: 55 Mbit/s (Brutto)
 Nettodatenrate: 38 Mbit/s entspricht etwa

6 - 10 TV-Programme oder
150 Hörfunkprogramme
 Kanalcodierung: verketteter FEC
35
VVS / 02. 2011

 QAM - Quadratur Amplituden Modulation
 Digitales Modulatiosverfahren für die Übertragung im Breitband-Kabelnetz

(BK)
 Bei der Quadratur Amplituden Modulation wird zusätzlich zur Phase auch die
Amplitude moduliert.
 Durch zwei um 90° verschobene Träger wird nach dem Modulator ein
resultierender Träger gebildet, die Bandbreiteneffizienz wird dadurch erhöht.
 Bei der QAM 64 werden 6 Bit/s je Herz erreicht
 Damit kann ein kompletter DVB-Datencontainer in einem 8 MHz breiten

Kabelkanal übertragen werden.
36
VVS / 02. 2011

Q
 QAM 64 - Konstellationsdiagramm
101100 001100
 6 Bit entspricht einem

Symbol
000000
I
111111
111100 011100
37
VVS / 02. 2011

 QAM
 Ermittlung der QAM 64 Symbolrate bei Transmodulation von QPSK-Trägern

QPSK-Symbolrate * 2 Bit/Symbol = Datenrate
QAM 64 Symbolrate = Datenrate * FEC / 6 (<= 6 Bit im Kabel bei QAM 64)
Beispiel 1
= 27.500 MS/s x 2 = 55.000 MB/s x 3/4 : 6 = 6,875 MS/s
Beispiel 2
= 22.000 MS/s x 2 = 44.000 MB/s x 5/6 : 6 = 6,111 MS/s
38
VVS / 02. 2011

 COFDM - Coded Orthogonal Frequency Division Multiplex
 Digitales Modulationsverfahren für terrestrische Abstrahlung (DVB-T)
 Mehrträgerverfahren, bei dem das Kanalspektrum in tausende Träger

aufgeteilt wird
 Jeder Träger wird mit einem Teil des Datenstroms moduliert indem er einer
QPSK bzw. QAM unterzogen wird.
 Gleiche Signale mit unterschiedlichen Laufzeiten können sich konstruktiv

überlagern, deshalb ist COFDM besonders für Gleichwellennetze und
Mehrwegempfang geeignet.
39
VVS / 02. 2011

MSK25 - Grenzwerte
Min. Max.
SAT Pegel [dBµV] 47 77

C/N [dB] 15
BER (QPSK) > 10^-4 (e-4)
BK/terrestrisch Pegel (analog) [dBµV] 60 80
Pegel (QAM64) [dBµV] 47 67
Pegel (QAM256) [dBµV] 53 73
Pegel (COFDM) [dBµV] 30 98
S/N (analog) [dB] > 37 kann mit MSK 25 nicht
gemessen werden!
MER (QAM) [dB] > 27

BER (COFDM) > 10^-4 (e-4)
FM Pegel [dBµV] 50 70 40
VVS / 02. 2011

MSK25
41
VVS / 02. 2011

MSK25 - Funktionsübersicht
Funktion Betriebsart Betriebsart Betriebsart Betriebsart Betriebsart Betriebsart
SAT analog TV analog FM analog DVB-S DVB-C Option DVB-T
Netz- und Batteriebetrieb * * * * * *
Pegelmessung durch Frequenzeingabe * * * * * *
Pegelmessung durch Kanaleingabe * * *
Pegelabhängiger Signalton * * * * * *
Spektrum-Darstellung * * * * * *
Lautsprecher zur Tonkontrolle * * * Option MPEG Option MPEG Option MPEG
Mehrnorm-Empfang (B/G, D/K, I, L, Nicam, M/N, M1) * * * QPSK QAM 64, 128 COFDM
Nicam-Tonempfang und Norm L 256 2k, 8k
Tonträgereinstellung * *
Tonträgermessung *
LNB-Fremdspeise-Spannungsversorgung einstellbar * * * * * *
LNB-Fremdspeise-Strommessung
22-kHz-/60-Hz-Umschaltung * * * *
DiSEqC™, Simple DiSEqC™ * * * * * *
DVB-Pegelmessung * * *
DVB-MER-BER-Messung * * *
DVB-Bilddarstellung Option MPEG Option MPEG Option MPEG
Scart-Ausgang (Bild und Ton) * * * (nur Ton) Option MPEG Option MPEG Option MPEG
Nicam-Ton, Empfang und Bitfehler-Raten-Messung * 42
VVS / 02. 2011

MSK25 - Bedienungsübersicht
MSK 25
TFT-Farbbildschirm LC-Anzeige
(2-zeilig)
RF-Eingangsbuchse (BNC) Tastatur

LED-Anzeige LNB-Spannung
EIN / AUS Drehschalter und Lautstärkeeinsteller
43
VVS / 02. 2011

MSK25 - Grundeinstellungen
 Grundeinstellmenü aufrufen [2ndF + Setup]

(Gerätezustand im Einschaltmoment)
POWER ON
 Power ON Betriebsart 1=TV 2=SAT 3=FM
 LNB DC LNB-Spannung LNB DC

1=OFF 2=ON
 LEVEL Einheit der Pegel

LEVEL
1=dBµV 2=dBmV
 LOW LEVEL MUTE Rauschsperre

LOW LEVEL MUTE
1=OFF 2=ON
44
VVS / 02. 2011

MSK25
45
VVS / 02. 2011

MSK25 - Messung Satellit
Auswahl der Betriebsart „SAT“
Eingabe des gewünschten Transponders

(Sat-ZF in MHz)
Pegel über LC-Display ablesen (A=Analog, D = Digital)
Auswahl von Analog bzw. Digital (Abfrage der Symbolrate!)
Digitale Messung starten
Einstellen der gewünschten LNB-Spannung
Peilton als Hilfe beim Ausrichten von Antennen
46
VVS / 02. 2011

MSK25 - Messung Satellit Analog
 Auswahl der Betriebsart Sat
 Eingabe der gewünschten Sat-ZF-Frequenz [Tastenfeld + MHz]
 Einstellen der entsprechenden LNB-Spannung [2ndF + LNB + Taste 0 - 7]
 Einstellen der Betriebsart Analog [2ndF + STD + Taste 1]
 Ablesen des Pegelwertes am LC-Display und Bildkontrolle am TFT-Bildschirm
 Beim Ausrichten einer Antenne kann alternativ der Peil-Ton aktiviert werden
[2ndF + Level]
 Die Qualitätsbeurteilung erfolgt primär über die Bildkontrolle und Pegelwerte!
47
VVS / 02. 2011

MSK 25
FR: 1744.0MHz SAT

LEV: 66.5dBuV A
 Pegelanzeige und gleichzeitige Bildkontrolle bei analoger Sat-ZF-Messung
48
VVS / 02. 2011

 Vorgehensweise beim Ausrichten einer Antenne
analoges Signal digitales Signal
49
Halbwertsbreite CAS 06: < 2,8 O
VVS / 02. 2011

 Vorgehensweise beim Ausrichten einer Antenne
50
VVS / 02. 2011

 C/N für analoge Transponder bestimmen
 Grundrauschpegel ermitteln (Parabolantenne so einstellen, dass kein

Satellitensignal empfangen wird, sogenannter „kalter Himmel“)
 Max. Empfangspegel ermitteln (Antenne genau ausrichten)
 Bandbreiten-Korrektur durchführen
 dabei gilt folgende Formel:
C/N = Empfangssignal-Pegel - Grundrauschpegel - Bandbreiten-Korrektur
51
VVS / 02. 2011

 C/N für analoge Transponder bestimmen
 Bandbreiten-Korrekturwert ermitteln:
6 MHz (Messbandbreite MSK 25)
Bandbreiten-Korrekturwert = 10 log ----------------------------------------------
RF-Bandbreite Empfangssignal
 Bandbreiten-Korrekurwerte für:
Astra (26 MHz Bandbreite) = 6,37 dB => ~ 6,4dB
Eutelsat, Intelsat (36 MHz Bandbreite) = 7,78 dB => ~ 7,8 dB
 Beispiel: Empfangssignal-Pegel +78,5 dB

Grundrauschpegel - 55,0 dB
Bandbreiten-Korrektur - 6,4 dB
=> C/N der Empfangsanlage + 17,1 dB 52
VVS / 02. 2011

MSK 25
SC: 7.02MHz SAT

BW: NARROW
 Selektives Anhören der Sat-Tonunterträger [2ndF + SC + Taste 1-9]
 manuelle Umschaltung der Tonträgerbandbreite mit der Enter-Taste []

(NARROW = 150kHz, WIDE = 280kHz)
53
VVS / 02. 2011

MSK25 - Messung Satellit Digital
 Auswahl der Betriebsart Sat
 Eingabe der gewünschten Sat-ZF-Frequenz [Tastenfeld + MHz]
 Einstellen der entsprechenden LNB-Spannung [2ndF + LNB + Taste 0 - 7]
 Einstellen der Betriebsart Digital [2ndF + STD + Taste 2]
 Eingabe der entsprechenden Symbolrate [Taste 1 - 4]
 bei speziellen Symbolraten Taste 4, anschl. Eingabe über Zifferntasten
 Ablesen des Pegels am LC-Display
 Beim Ausrichten einer Antenne kann alternativ der Peil-Ton aktiviert werden
 Zur Qualitätsbeurteilung DVB-Modus aufrufen [2ndF + DVB]
 Bitfehlerrateanzeige am LC-Display, Programmliste am TFT-Display 54
VVS / 02. 2011

MSK 25
MER: 12.6dB MHz

BER: 1.7e-7 0.0e+0
 Anzeige der Bitfehlerrate im LC-Display vor und nach Viterbi (Fehlerkorrektur MSK)
 Anzeige der Programmliste des Transponders (PAT) am TFT-Bildschirm
 Auswahl des gewünschten Senders möglich [Taste „+“ bzw. „-“ + ]
 anschl. Darstellung des Programms am TFT-Bildschirm 55
VVS / 02. 2011

 Bewertung der Bitfehlerrate BER / Modulationsfehlerrate MER

MER/dB 64-QAM rot gelb grün blau
12
Bewertung mit RS Fehlerkorrektur
ungenügend
"Quasi Error Free Decoding"

18
24
eingeschränkt
30
gut
Quasi fehlerfrei
36
<10 -12..... <10 -8..... <10 -6.... <10 -4....

<10 -3.... <10 -2..... (BER) 56
VVS / 02. 2011

 Die BER ist das Verhältnis der Anzahl der empfangenen fehlerhaften Bits zur
Gesamtzahl der empfangenen Bits
10 -2-2
10 1/100
1/100 unbrauchbar
unbrauchbar (kein
(kein Bild,
Bild, kein
kein Ton)
Ton)
10 -3-3
10 1/1000
1/1000 schlecht,
schlecht, Bildstörungen
Bildstörungen treten
treten auf
auf
10 -4-4
10 1/10
1/10 000
000 Minimum
Minimum
10 -5-5
10 1/100
1/100 000
000 mäßig
mäßig
10 -6-6
10 1/1
1/1 Mio
Mio gut
gut
10 -7-7
10 1/10
1/10 Mio
Mio sehr
sehr gut
gut
10 -8-8
10 1/100
1/100 Mio
Mio perfekt
perfekt
10 -9-9
10 1/1
1/1 Mrd
Mrd fehlerfrei
fehlerfrei 57
VVS / 02. 2011

MSK25 - Messung Satellit DiSEqC
MSK 25
DiSEqC-Command
E0 00 38 F1 >
 Bei Messung an einer Mehrsatelliten-Anlage wird anstelle der LNB-Spannung mit

DiSEqC-Befehlen geschaltet [2ndF + Sat-Ctrl + Zifferntaste]
 Abschicken des DiSEqC-Befehls mit Return-Taste []
 Eingabe spezieller DiSEqC-Befehle über Taste 0 (User) möglich 58
VVS / 02. 2011

MSK25 - Messung Satellit Spektrum
MSK 25
SAT - Full
 Anzeige des Sat-ZF-Spektrums der gewählten Ebene ist möglich [2ndF + Spect]
 Marker kann mit „+“ bzw. „-“ verschoben werden
 beim Verlassen des Spektrums wechselt die

Messfrequenz auf die aktuelle Markerposition [2 x 2ndF]
59
VVS / 02. 2011

MSK25
60
VVS / 02. 2011

MSK25 - Messung BK/terrestrisch
Auswahl der Betriebsart „TV“
Eingabe des gewünschten Standards

(Analog, DVB-C bzw. DVB-T)
Kanaleingabe über Zifferntasten
(für Sonderkanäle vorab Taste ./S drücken)
Direkte Frequenzeingabe ist auch möglich
Pegelanzeige erfolgt automatisch nach Eingabe des Kanals
61
VVS / 02. 2011

MSK25 - Messung BK/terrestrisch Analog
MSK 25
CH: .05. TV
LEV: 76.5dBuV A
 Auswahl der Betriebsart TV
 Eingabe des gewünschten Kanals [(./S) + Zifferntasten]
 Einstellen des Analogmodus [2ndF + STD + 1]
 Ablesen des Pegelwertes am LC-Display und Bildkontrolle am TFT-Bildschirm
 Die Qualitätsbeurteilung erfolgt primär über die Bildkontrolle und Pegelwerte! 62
VVS / 02. 2011

MSK 25
1=BG 2=L 3=DK

4=I 5=MN 6=M1
 Einstellung des CCIR-Standard
 Auswahl des Standard-Menüs [2ndF + Std]
 Auswahl des benötigten CCIR-Standards [Taste 1 - 6]
63
VVS / 02. 2011

MSK 25
SC: 5.50MHz TV
LEV: -13.5dBuV
 Messung der Tonunterträger [2ndF + SC + Taste 1-3]
 Anzeige des ausgewählten Tonträgerabstandes zum Bildträger im LC-Display
 Zeile 1: Frequenzabstand
 Zeile 2: Pegeldifferenz Tonträger - Bildträger 64
VVS / 02. 2011

MSK25 - Messung BK Digital (DVB-C)
 Einstellen des Digitalmodus DVB-C [2ndF + STD + 2]
 Auswahl der Modulation (QAM..) [Taste 1 - 4]
 Auswahl der Symbolrate [Taste 1 - 4]
 bei speziellen Symbolraten Taste 4, anschl. Eingabe über Zifferntasten
 Bitfehlerrate kann im LC-Display abgelesen werden, Programmliste wird am

TFT-Display angezeigt
65
VVS / 02. 2011

MSK 25
MER: 12.6dB MHz

BER: 1.7e-7 0.0e+0
VVS / 02. 2011


12
ungenügend

18
24
eingeschränkt
30
gut
Quasi fehlerfrei
36
<10 -12..... <10 -8..... <10 -6.... <10 -4....

<10 -3.... <10 -2..... (BER) 67
VVS / 02. 2011

10 -2-2
10 1/100
1/100 unbrauchbar
unbrauchbar (kein
(kein Bild,
Bild, kein
kein Ton)
Ton)
10 -3-3
10 1/1000
1/1000 schlecht,
treten auf
auf
10 -4-4
10 1/10
1/10 000
000 Minimum
Minimum
10 -5-5
10 1/100
1/100 000
000 mäßig
mäßig
10 -6-6
10 1/1
1/1 Mio
Mio gut
gut
10 -7-7
10 1/10
1/10 Mio
Mio sehr
sehr gut
gut
10 -8-8
10 1/100
1/100 Mio
Mio perfekt
perfekt
10 -9-9
10 1/1
1/1 Mrd
Mrd fehlerfrei
fehlerfrei 68
VVS / 02. 2011

MSK25 - Messung Terrestrisch Digital (DVB-T)
 Einstellen des Digitalmodus DVB-T [2ndF + STD + 3]
 Auswahl der Bandbreite [Taste 1 - 3]
 Bitfehlerrate kann im LC-Display abgelesen werden, Programmliste wird am

TFT-Display angezeigt
69
VVS / 02. 2011

MSK 25
MER: 12.6dB MHz

BER: 1.7e-7 0.0e+0
VVS / 02. 2011


12
ungenügend

18
24
eingeschränkt
30
gut
Quasi fehlerfrei
36
<10 -12..... <10 -8..... <10 -6.... <10 -4....

<10 -3.... <10 -2..... (BER) 71
VVS / 02. 2011

10 -2-2
10 1/100
1/100 unbrauchbar
unbrauchbar (kein
(kein Bild,
Bild, kein
kein Ton)
Ton)
10 -3-3
10 1/1000
1/1000 schlecht,
treten auf
auf
10 -4-4
10 1/10
1/10 000
000 Minimum
Minimum
10 -5-5
10 1/100
1/100 000
000 mäßig
mäßig
10 -6-6
10 1/1
1/1 Mio
Mio gut
gut
10 -7-7
10 1/10
1/10 Mio
Mio sehr
sehr gut
gut
10 -8-8
10 1/100
1/100 Mio
Mio perfekt
perfekt
10 -9-9
10 1/1
1/1 Mrd
Mrd fehlerfrei
fehlerfrei 72
VVS / 02. 2011

MSK 25
MER: 12.6dB MHz

BER: 1.7e-7 0.0e+0
 Darstellung des Spektrums im BK/terrestrisch Bereich sowohl analog als auch

digital möglich
 Aufrufen des Spektrums [2ndF + Spect]
 Auswahl des anzuzeigenden Bereichs [Taste 1 - 4] 73
VVS / 02. 2011

MSK 25
VHF
 ausgewähltes Spektrum wird angezeigt
 beim Verlassen des Spektrums wechselt die Messfrequenz auf die aktuelle
Markerposition [2 x 2ndF] 74
VVS / 02. 2011

MSK25
75
VVS / 02. 2011

MSK25 - FM Messungen
MSK 25
FR: 98.50MHz FM
LEV: 60.5dBuV A
 Auswahl der Betriebsart FM [2ndF + Sat/TV]
 Eingabe der Sendefrequenz über Zifferntasten [Taste 0 - 9 + ]
 Pegel des Senders wird im LC-Display angezeigt
 Peilton kann zum Ausrichten der Antenne aktiviert werden [2ndf + Level] 76
VVS / 02. 2011

MSK25 - FM Messungen
MSK 25
FM-CCIR
 FM-Spektrum anzeigen [2ndF + Spec]
 beim Verlassen des Spektrums wechselt die Messfrequenz auf die aktuelle
Markerposition [2 x 2ndF] 77
VVS / 02. 2011

MSK25
78
VVS / 02. 2011

MSK25

Hochgeladen von

Dokumentinformationen

Copyright

Verfügbare Formate

Dieses Dokument teilen

Dokument teilen oder einbetten

Freigabeoptionen

Stufen Sie dieses Dokument als nützlich ein?

Sind diese Inhalte unangemessen?

Copyright:

Verfügbare Formate

MSK25

Hochgeladen von

Copyright:

Verfügbare Formate

Seminar - MSK25

VVS / 02. 2011

 Grundlagen der Antennentechnik

VVS / 02. 2011

VVS / 02. 2011

VVS / 02. 2011

Für den Spannungspegel gilt: L u dBµV = 20 x log (Ux)

Für den Leistungspegel gilt: L p dBm = 10 x log (Px)

VVS / 02. 2011

Verstärkungs- bzw. Dämpfungsfaktoren der Spannung in dB

Für den Spannungspegel gilt: L u dBµV = 20xlog(Ux)

VVS / 02. 2011

Verstärkungs- bzw. Dämpfungsfaktoren der Leistung in dB

Für den Leistungspegel gilt: L p dBm = 10xlog(Px)

VVS / 02. 2011

 Verhältnis von Spannung zu Pegel

Spannung µV Spannung in mV Spannung in V Pegel in dBµV

1,00 0,001 0,000001 0

VVS / 02. 2011

 Spannung an den Antennen bei gleicher Feldstärke und Empfangsrichtung

λ/2-Dipol G = 0 dB Yagi-Antenne G = 12dB

UMeß = 60 dBµV UMeß = 72 dBµV

VVS / 02. 2011

G = 35,5dBi G = 37,7dBi G = 39,2dBi G = 42,15dBi

VVS / 02. 2011

 Bei der Planung einer Kopfstelle (Empfangseinrichtung) sollte generell eine

 Empfangsantennen werden optimal zum Sender/ Satellit ausgerichtet.

VVS / 02. 2011

VVS / 02. 2011

 In der Satellitenempfangstechnik werden die Empfangsebenen(horizontal, vertikal

 Im Satellitenempfangsbereich wird je nach Anlagenstruktur ein Messempfänger

VVS / 02. 2011

 Übertragungsbereich im BK- und terrestrischen bzw. Sat-ZF-Bereich

VHF - Bereich UHF - Bereich SAT - ZF

VVS / 02. 2011

 Übertragungsfrequenzen bei der Satellitenübertragung

 Sendefrequenzbereich 10,7 - 12,75 GHz

 Unterteilung in Low- und Highband Sendefrequenz

 Trennfrequenz 11,7 GHz

 Umsetzung in Sat-ZF Quatro-LNB

hor Low Band

in der Sat-ZF 950 - 2150 MHz

 zusätzliche Unterteilung in Horizontale bzw. Vertikale Polarisation

VVS / 02. 2011

 Berechnung der Satelliten-Zwischenfrequenz (Sat-ZF)

 Formel: Sendefrequenz - Oszillatorfrequenz = Sat-ZF

 Schaltkriterien: Horizontal 18V

VVS / 02. 2011

 Modulationsart mit der analoge TV- und Hörfunksender Programme

 Die elektronische Nachricht wird einer konstanten Trägerfrequenz

 Anwendung: Lang-, Mittel- und Kurzwellenrundfunk sowie analoges TV im

 Nachteile: Übertragungsbandbreite ist eingeschränkt, störanfällig gegen

VVS / 02. 2011

VVS / 02. 2011

 Die Nachricht ist in beiden Seitenbändern enthalten

 Um die vollständige Nachricht zu übermitteln reicht die Übertragung eines

VVS / 02. 2011

 Modulationsart mit der analoge TV- und Hörfunksender Programme

 Die elektronische Nachricht wird durch Änderung der Trägerfrequenz

 Anwendung: UKW-Rundfunk, TV-Ton (BK), analoge Satelliten-Übertragung

 Vorteile: Bessere Rauschbilanz gegenüber der AM-Modulation

VVS / 02. 2011

VVS / 02. 2011

Frequenzhub = Amplitude fmod.
