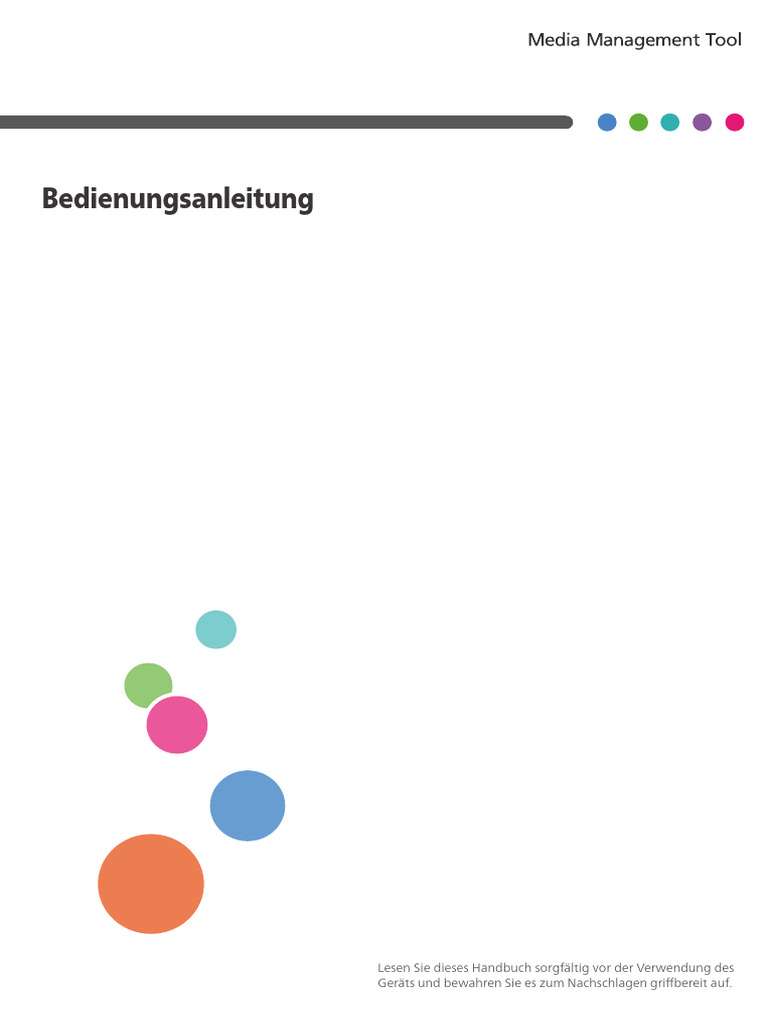

Operating Instructions German

Bedienungsanleitung
Lesen Sie dieses Handbuch sorgfältig vor der Verwendung des

Geräts und bewahren Sie es zum Nachschlagen griffbereit auf.
INHALTSVERZEICHNIS
Hinweise zum Lesen des Handbuchs................................................................................................................ 3
In den Handbüchern verwendete Symbole................................................................................................. 3
Haftungsausschluss.........................................................................................................................................3
Hinweise..........................................................................................................................................................3
1. Installieren des Media Management Tools
Betriebsumgebungen..........................................................................................................................................5
Unterstützte Sprachen........................................................................................................................................ 7
Installieren des Media Management Tools......................................................................................................8
2. Verwendung des Media Management Tools
Nützliche Funktionen........................................................................................................................................11
Starten des Media Management Tools..........................................................................................................16
Infos zur Benutzeroberfläche.......................................................................................................................... 17
Einrichten von zu verbindenden Geräten.......................................................................................................18
Erstellen und Bearbeiten von benutzerdefinierten Papierinformationen......................................................19
Erstellen von benutzerdefinierten Papierinformationen............................................................................ 19
Bearbeiten von benutzerdefinierten Papierinformationen........................................................................19
Einstellungen für benutzerdefinierte Papierinformationen........................................................................ 19
Zuweisen der benutzerdefinierten Papierinformationen zu Magazinen..................................................... 96
Auswahl eines Magazins über das Dialogfeld [Magazin auswählen]...................................................96
Festlegen eines Magazins mit dem Dialogfeld [Assistent zum Erstellen von Daten zu
benutzerdefiniertem Papier]........................................................................................................................96
Kopieren von benutzerdefinierten Papierinformationen............................................................................... 97
Verwendung der Medienidentifizierungseinheit............................................................................................98
Namen der Teile und Funktionen der Medienidentifizierungseinheit......................................................98
Erstellen von benutzerdefinierten Papierinformationen mithilfe der Medienidentifizierungseinheit......98
Bearbeiten von benutzerdefinierten Papierinformationen mithilfe der Medienidentifizierungseinheit......
.......................................................................................................................................................................99
Suchen von Papierinformationen mithilfe der Medienidentifizierungseinheit.......................................100
3. Deinstallieren des Media Management Tools
Deinstallieren des Media Management Tools............................................................................................ 103
4. Anhang
Fehlerbehebung.............................................................................................................................................105
Wenn eine Fehlerbenachrichtigung angezeigt wird.............................................................................. 105
1
Anwenderauthentifizierung...........................................................................................................................113
Infos zur Anwenderauthentifizierung....................................................................................................... 113
Anwender-Authentifizierungsmethoden.................................................................................................. 113
Typen von Anwenderberechtigungen..................................................................................................... 113
Verfügbare Funktionen..............................................................................................................................114
Registrieren von Anwendern für die Lokale Authentifizierung............................................................... 115
Erweiterte Einstellungen.................................................................................................................................116
Einzugsrichtung von Ausdrucken (Seite 1/Seite 2).................................................................................... 117
Anfrage für Reparatur- und Wartungsdienste............................................................................................. 119
Marken........................................................................................................................................................... 120
INDEX...........................................................................................................................................................123
2
Hinweise zum Lesen des Handbuchs
In den Handbüchern verwendete Symbole
Dieses Handbuch verwendet die folgenden Symbole:
Dieses Symbol verweist auf eine Situation, die bei Nichtbeachtung der Anweisungen zu einer
Fehlfunktion führen kann. Lesen Sie diese Anweisungen unbedingt durch.
Dieses Symbol verweist auf ergänzende, relevante Informationen.

[]
Dieses Symbol gibt die Namen von Tasten an, die auf dem Bildschirm angezeigt werden.
Haftungsausschluss
Soweit gesetzlich zulässig haftet der Hersteller in keinem Fall für jegliche Schäden, die sich aus einem
Versagen dieser Software, Verlusten von Dokumenten oder Daten oder der Verwendung bzw.
Nichtverwendung dieser Software und den damit gelieferten Handbüchern ergeben.
Hinweise
Der Inhalt dieses Handbuchs kann jederzeit ohne vorherige Ankündigung geändert werden.
Aufgrund von Verbesserungen oder Änderungen am Produkt können manche Abbildungen oder
Erklärungen in dieser Anleitung von Ihrem Produkt abweichen.
Dieses Handbuch darf ohne Genehmigung weder vollständig noch teilweise kopiert, vervielfältigt,
geändert, zitiert oder reproduziert werden.
3
4
1. Installieren des Media Management
Tools
Dieser Abschnitt erklärt Betriebsumgebungen, unterstützte Sprachen und zeigt wie das Media
Management Tool zu installieren ist.
Betriebsumgebungen
Folgende Betriebsumgebungen werden vom Media Management Tool unterstützt:
Betriebssysteme
Microsoft Windows 7 Home Premium SP1 oder später*1
Microsoft Windows 7 Professional SP1 oder später*1
Microsoft Windows 7 Ultimate SP1 oder später*1
Microsoft Windows 7 Enterprise SP1 oder später*1
Microsoft Windows 8.1*1
Microsoft Windows 8.1 Pro*1
Microsoft Windows 8.1 Enterprise*1
Microsoft Windows 10 Home*1
Microsoft Windows 10 Pro*1
Microsoft Windows 10 Enterprise*1
Microsoft Windows 10 Education*1
Microsoft Windows Server 2008 Standard*1
Microsoft Windows Server 2008 Enterprise*1
Microsoft Windows Server 2008 R2 Standard*2
Microsoft Windows Server 2008 R2 Enterprise*2
Microsoft Windows Server 2012 Standard*2
Microsoft Windows Server 2012 Essentials*2
Microsoft Windows Server 2012 Foundation*2
Microsoft Windows Server 2012 R2 Standard*2
Microsoft Windows Server 2012 R2 Essentials*2
Microsoft Windows Server 2012 R2 Foundation*2
*1 32-Bit/64-Bit-Betriebssystem wird unterstützt.
*2 64-Bit-Windows-Betriebssystem wird unterstützt.
5
Anzeige
1.280 × 800 dpi oder höher
Bibliothek
.NET Framework 4.5 oder später
6
Unterstützte Sprachen
Unterstützte Sprachen
Media Management Tool unterstützt die folgenden Sprachen:
• Japanisch
• Englisch
• Deutsch
• Französisch
• Italienisch
• Spanisch
• Niederländisch
• Russisch
• Vereinfachtes Chinesisch
• Polnisch
• Portugiesisch (Brasilien)
• Tschechisch
• Türkisch
• Die Sprache der Benutzeroberfläche des Media Management Tools ändert sich automatisch
entsprechend der Sprache der Benutzeroberfläche des Betriebssystems.
• Wenn das Media Management Tool die für das Betriebssystem eingestellte Sprache für die
Benutzeroberfläche nicht unterstützt, wird die Benutzeroberfläche in englischer Sprache angezeigt.
7
Installieren des Media Management Tools
• Wenn das Media Management Tool bereits installiert ist, kann die vorhandene Installation
überschrieben werden. Beim Überschreibung der Installation werden installierte Dateien
überschrieben, aber die von den Anwendern festgelegten Einstellungen werden übernommen.
1. Starten Sie das Installationsprogramm.

2. Wenn der Setup-Assistent erscheint, klicken Sie auf [Weiter].
3. Lesen Sie die Software-Lizenzvereinbarung. Wählen Sie [Ich stimme den Bedingungen
der Lizenzvereinbarung zu.] aus und klicken Sie auf [Weiter].
8
Installieren des Media Management Tools
4. Überprüfen Sie den Ordner, in dem die installierten Dateien gespeichert werden sollen,
und klicken Sie dann auf [Weiter].
Wenn Sie einen anderen Zielordner auswählen möchten, klicken Sie auf [Ändern...] und wählen
Sie einen Ordner aus.
5. Wenn auf dem Bildschirm anzeigt wird, dass die Installation gestartet werden kann,
klicken Sie auf [Installieren].
Die Installation wird gestartet.
6. Schließen Sie den Bildschirm des Setup-Assistenten, indem Sie auf [Fertig stellen] klicken.
9
• Wenn das Dialogfeld [Windows-Sicherheit] während der Treiberinstallation angezeigt wird,

klicken Sie auf [Diese Treibersoftware trotzdem installieren].
10
2. Verwendung des Media
Management Tools
Dieser Abschnitt erläutert die Verwendung des Media Management Tools und die Suche nach Papier
mit Hilfe der Medienidentifizierungseinheit.
Nützliche Funktionen
In diesem Abschnitt werden einige nützliche Funktionen des Media Management Tools erläutert.
Funktionen Beschreibung
Anwender-Authentifizierung bei Sie können festlegen, ob ein Login-Dialogfeld anzeigt werden

der Anmeldung des Anwenders soll, wenn das Media Management Tool gestartet wird. Einige
beim Media Management Tool Funktionen können nach Anwendern zugewiesenen
Berechtigungen eingeschränkt werden.
Anzeigen, Sortieren und Suchen Sortieren und Suchen von registrierten

von Papierinformationen Papierinformationen
Die Liste der Papierinformationen, die für das Media
Management Tool registriert sind, wird in der Anwendung
angezeigt. Papierinformationen mit diesen Einstellungen
sortieren oder suchen, um Papierinformationen leicht zu
finden.
Suchen von Papierinformationen mit der
Medienidentifizierungseinheit
Beim Scannen von Papier mittels
Medienidentifizierungseinheit, die mit dem Computer
verbunden ist, sucht die Medienidentifizierungseinheit die
im Media Management Tool registrierten
Papierinformationen. Wenn Papierinformationen mit
ähnlichen Konfigurationen wie die des gescannten Papiers
gefunden werden, werden sie im Media Management
Tool angezeigt.
11
Verwalten von Papierinformationen Erstellen, Bearbeiten und Löschen von

Papierinformationen
Papierinformationen können erstellt, bearbeitet und
gelöscht werden. Sie können Einstellungen für
benutzerdefinierte Papierinformationen auf der Grundlage
der Standardeinstellungen des Computers oder der
Einstellungen der Standardpapierdaten erstellen, die
bereits im Media Management Tool registriert sind. Mit
dem Dialogfeld [Assistent zum Erstellen von Daten zu
benutzerdefiniertem Papier] können Sie die
Papierinformationseinstellungen leicht erstellen und
ändern.
Kopieren von benutzerdefinierten Papierinformationen
Sie können benutzerdefinierte Papierinformationen auf ein
anderes Gerät kopieren, wenn die Gerätemodelle gleich
sind. Da Einstellungen für ein Modell nicht kopiert werden,
werden Standardwerte für diese Einstellungen
angewendet. Dies bedeutet, dass [Synchronisieren] in die
[Synchronisierungseinstellung] kopiert wird.
Einem Magazin benutzerdefinierte Papierinformationen
zuweisen bzw. Zuweisung aufheben
Weisen Sie einem Papiermagazin benutzerdefinierte
Papierinformationen zu. Sie können ein benutzerdefiniertes
Papier mehreren Magazinen zuweisen. Die Zuweisung
von benutzerdefinierten Papierinformationen zu einem
Magazin kann aufgehoben werden.
Import und Export von Papierinformationen
Sie können eine Exportdatei konfigurieren, um die im
Media Management Tool registrierten
Papierinformationen zu speichern. Speichern Sie die
Exportdatei in einem Ordner oder einem Speichergerät.
Sie können mehrere Papierinformationen in einer
Exportdatei speichern.
Wenn Sie die Exportdatei importieren, werden die
gespeicherten Papierinformationen im Media
Management Tool angezeigt. Sie können Exportdateien
an verschiedene Rechner des gleichen Modells senden,
aber nicht an verschiedene Modelle.
12
Verwalten von Papierinformationen Automatische Anpassung Bildposition

Sie können eine Funktion nutzen, mittels derer das Gerät
die Bildposition anpassen kann, wenn es an ein Gerät der
Serien C9200, 8300 oder C7200 angeschlossen ist.
Darüber hinaus können Sie die Ergebnisse der Anpassung
durch Ausdrucken des Bilds überprüfen. Zur Verwendung
dieser Funktion müssen Sie benutzerdefinierte
Papierinformationen zuerst einem Magazin zuweisen.
Zur automatischen Anpassung der Bildposition werden
alle nachstehenden Einstellungen benötigt:
• Ihr Gerät muss zu den Serien C9200, 8300 oder
C7200 gehören, um die Verbindung mit dem Media
Management Tool herzustellen.
• Sie müssen vor der Verbindungsaufnahme mit dem
Media Management Tool die
Verbindungsinformationen Ihres Geräts registrieren.
Einzelheiten siehe Handbuch Vorbereitung.
Papier-Info-Typ
Das Media Management Tool stellt den Typ der
benutzerdefinierten Papierinformation als Symbol dar. Sie
können einige der Punkte nicht bearbeiten, wenn das
Symbol für den Typ der benutzerdefinierten
Papierinformationen nicht (Benutzerdefiniertes Papier
(Original des Anwenders)) ist.
13
Synchronisieren von Synchronisation bedeutet Austausch von benutzerdefinierten

benutzerdefinierten Papierinformationen zwischen dem Media Management Tool
Papierinformationen zwischen dem und dem Gerät.
Media Management Tool und dem Welches benutzerdefinierte Papier synchronisiert werden kann,
Gerät hängt von der Gerätekonfiguration ab. Wenn der externe
Controller nicht angeschlossen oder der Fiery DFE
angeschlossen ist, werden benutzerdefinierte Papiere mit
derselben ID synchronisiert. Ist der TotalFlow Print Server
angeschlossen, werden benutzerdefinierte Papiere desselben
Namens synchronisiert. Geben Sie an, ob die
benutzerdefinierten Papierinformationen synchronisiert werden
sollen oder nicht. Wenn Sie benutzerdefinierte
Papierinformationen erstellen oder ändern, während die
Synchronisierung der Einstellungen aktiviert ist, werden die
Informationen in den benutzerdefinierten Papierinformationen
auf dem Gerät angezeigt.
Sie können die benutzerdefinierten Papierinformationen des
Geräts mit denen im Media Management Tool anzeigen. Wenn
die Informationen des benutzerdefinierten Papiers auf der
Anwendung mit dem auf dem Gerät in Konflikt stehen, geben
Sie die zu verwendenden Informationen an.
Ein Testmuster drucken Wenn Sie benutzerdefinierte Papierinformationen mithilfe des

Media Management Tools ändern, drucken Sie ein Testmuster
aus und überprüfen Sie das Druckergebnis.
Zum Drucken eines Testmusters werden die folgenden
Einstellungen benötigt:
• Wählen Sie ein Magazin als Quelle für den Druck
• Wählen Sie einen benutzerdefinierten Papiernamen
• [Synchronisierungseinstellung] wird auf [Synchronisieren]
gesetzt.
• Ist kein DFE an Ihrem Gerät angeschlossen, müssen Sie die
optionale PostScript3-Einheit (nur C7200-Serie)
installieren.
14
Verwalten des Media Sichern und Wiederherstellen der

Management Tools Anwendungseinstellungen
Sie können die benutzerspezifischen Einstellungen des
Media Management Tools wie Papierinformationen und
individuelle Anwendereinstellungen wie das
anzuzeigende Anwendungsfenster sichern. Wenn Sie die
Sicherungsdatei wiederherstellen, werden die vorherigen
Einstellungen des Media Management Tools gelöscht und
die gespeicherten Einstellungen in der Sicherungsdatei
werden in der Anwendung angezeigt.
Festlegen der Geräteverbindung
Legen Sie ein Gerät fest, das eine Verbindung zum Media
Management Tool herstellen soll. Wenn Sie das Gerät von
der Anwendung trennen, werden die benutzerdefinierten
Papierinformationen, die auf diesem Gerät registriert sind,
gelöscht. Um die Informationen zu speichern, exportieren
Sie sie, bevor Sie die Verbindung zum Gerät trennen.
Festlegen und Verwalten von Einstellungen für die
Anwenderauthentifizierung
Sie können Einstellungen für die
Anwenderauthentifizierung und -verwaltung vornehmen.
Bei Verwendung von LDAP- / Active Directory-
Authentifizierung können Sie die Anwenderinformationen
prüfen. Bitte beachten Sie, dass Sie nur Einstellungen für
Anwenderberechtigungen festlegen können.
15
Starten des Media Management Tools

1. Doppelklicken Sie auf die Boot-Datei.
2. Wenn der Bildschirm [Anwenderauthentifizierung] angezeigt wird, geben Sie Ihren
Anwendernamen und Ihr Passwort ein und klicken Sie auf [Anmelden].
• Um das Media Management Tool zu beenden, klicken Sie auf [×] in der oberen rechten Ecke des
Hauptbildschirms. Bevor Sie sich beim Softwareprogramm abmelden, bestätigen Sie, dass es keine
Elemente mehr gibt, die noch eingestellt werden müssen.
• Um das Passwort zu ändern, klicken Sie auf [Passwort ändern] im Menü [Tool] des
Hauptbildschirms.
• Zum Festlegen der Anwenderauthentifizierung klicken Sie [Anwenderauthentifizierung] im Menü
[Tool] auf dem Hauptbildschirm. Wenn die Anwenderauthentifizierung aktiviert ist, können Sie die
Einstellungen nicht ändern, es sei denn, Sie melden sich als "Administrator an. Um die Einstellungen
zu übernehmen, starten Sie das Media Management Tool neu.
16
Infos zur Benutzeroberfläche
Infos zur Benutzeroberfläche

Folgende Funktionen werden auf dem Bildschirm des Media Management Tools angezeigt:
1
2
DUF026
1. Menüleiste
Legt das Media Management Tool fest.
Klicken Sie in der Menüleiste auf [Hilfe] und auf [Hilfe] im Menü, das angezeigt wird, um den Browser zu
starten und öffnen Sie die Hilfe des Media Management Tools.
2. Symbolleiste
Stellen Sie die Papierinformationen ein, die im Arbeitsbereich angezeigt werden.
3. Arbeitsbereich
Überprüfen oder ändern Sie die Einstellungen für die Papierinformationen, die im Media Management Tool
registriert sind.
• Für Einzelheiten siehe in der Hilfe für das Media Management Tool.
17
Einrichten von zu verbindenden Geräten

Richten Sie Geräte ein, die mit dem Media Management Tool verbunden werden sollen.
Aktivieren Sie bei der Verbindung des Geräts an das Media Management Tool IPv4 in den SSL/TLS-
Einstellungen des Geräts. Falls "Installiert" nicht unter "Status Zertifikat" angezeigt wird, müssen Sie ein
Gerätezertifikat erstellen oder installieren. Einzelheiten hierzu finden Sie in der Sicherheitsanleitung.
1. Klicken Sie in der Menüleiste auf [Geräteverbindung] in [Tool].

2. Klicken Sie auf (Registrieren).
3. Geben Sie im Bildschirm [Neu registrieren] die erforderlichen Informationen ein.
4. Klicken Sie auf [Registrieren].
• Um die Einstellungen eines registrierten Geräts zu ändern, führen Sie Schritt 1 aus und wählen
dann ein Gerät für die Änderung aus und klicken Sie auf (Bearbeiten).
• Um ein registriertes Gerät zu löschen, führen Sie Schritt 1 aus. Wählen Sie dann ein Gerät zum
Löschen aus und klicken Sie auf (Löschen).
• Wenn Sie [DFE] auf [TotalFlow Print Server] setzen, ist die Angabe der Informationen unter [Gerät]
optional. Sie müssen diese Informationen jedoch angeben, wenn Sie die automatische Anpassung
der Bildposition nutzen möchten.
• Legen Sie den Anwender mit den folgenden Berechtigungen in [Anwendername] unter [Gerät] fest:
• Dokumente drucken (nur wenn [DFE] auf [Kein]) gesetzt ist.
• Änderung von Einstellungen unter [Mag.-Pap.einstellungen].
18
Erstellen und Bearbeiten von benutzerdefinierten Papierinformationen
Erstellen und Bearbeiten von

benutzerdefinierten Papierinformationen
Sie können das Media Management Tool dazu verwenden, benutzerdefinierte Papierinformationen
durch Festlegen der Einstellungen zu erstellen, die für das Gerät am besten geeignet sind.
Erstellen von benutzerdefinierten Papierinformationen
1. Klicken Sie auf (Neu erstellen) in der Werkzeugleiste.

Um anhand der im Media Management Tool registrierten Standardpapierdaten benutzerdefinierte
Papierinformationen zu erstellen, wählen Sie die Standardpapierdaten, die Sie im Arbeitsbereich
benötigen, mit einem Rechtsklick aus, und klicken Sie anschließend auf [Assistent für
benutzerdefiniertes Papier].
2. Geben Sie die Einstellungen im Dialogfeld [Assistent zum Erstellen von Daten zu
benutzerdefiniertem Papier] an.
Bearbeiten von benutzerdefinierten Papierinformationen
1. Wählen Sie Benutzerdefiniertes Papier aus und klicken Sie mit der rechten Maustaste
darauf, um die Einstellungen zu ändern.
2. Wählen Sie ein Element entsprechend der Einstellungen aus, die Sie ändern möchten.
Um die Grundeinstellungen zu ändern, klicken Sie im Kontextmenü auf [Mit Assistenten
bearbeiten].
Um die registrierten Magazineinstellungen zu ändern, klicken Sie im Kontextmenü auf [Magazin
auswählen].
Um die Einstellungen im Einzelnen zu ändern, klicken Sie im Kontextmenü auf [Erweitert].
Einstellungen für benutzerdefinierte Papierinformationen
• Konfigurieren Sie die Einstellungen gemäß des unten gezeigten Workflows. Wenn Sie dem
Workflow für die Konfiguration der Einstellungen nicht folgen, kann ein Gerätefehler auftreten.
Bestimmen Sie bei der Erstellung und Bearbeitung von benutzerdefinierten Papierinformationen die
folgenden Einstellungen.
Je nach den Einstellungen, die Sie konfigurieren, kann eine gewisse Menge an Papier erforderlich sein.
19
Papiereinzugseinstellungen (8300-Serie)
Wenn Papierstaus während des Drucks auftreten, verwenden Sie das Ablaufdiagramm, um die
Einstellungen anzupassen.
Eine Ziffernkette in eckigen Klammern ist eine Klassennummer mit einer mit Bindestrich angehängten
Elementnummer.
Beispiel:
[1234-56]
• Einzelheiten zu jeder Einstellung finden Sie in der Anleitung zum Einstellungsmenü.
20
■ Papierstaus und Doppeleinzüge reduzieren (für 8300 Serie)

Klicken Sie auf [Testchart drucken].
10 Blätter drucken.
Nein
Ist ein Papierstau aufgetreten? Abgeschlossen!
Ja
Welcher Problemcode wird angezeigt?
J394, J395, J409, J410 J424, J425, J439, J440 J099

(8300 Serie) (8300 Serie)
Fächern Sie das Papier Fächern Sie das Papier Fächern Sie das
auf, und glätten Sie es.*1 auf, und glätten Sie es.*1 Papier auf.*1
10 Blätter drucken. 10 Blätter drucken. 10 Blätter drucken.
Wurde das Nein Wurde das Nein Wurde das Nein

Problem behoben? Problem behoben? Problem behoben?
Ja Ja Ja
Abgeschlossen! Abgeschlossen!
Legen Sie [Pap.einz.- Legen Sie [Pap.einz. Wird dickes oder

Nein
modus:Gebläsest.] modus:Gebläsest.] (8300 farbiges Papier
(8300 Serie [1311-36]) Serie [1311-36]) auf verwendet?
auf [Nichteinz. verhin. [Dop.einz. verhin. Ja
(Stärkere Luft)] fest. (Schwachere Luft)] fest.
Wählen Sie [Aus] in
[Doppeleinzug-
10 Blätter drucken. 10 Blätter drucken. serkennung] (8300
Serie [1341-01]).
Nein Nein
Wurde das Problem Wurde das
behoben? Problem behoben? 10 Blätter drucken.
Ja Ja
Nein
Abgeschlossen! Wurde das Problem
behoben?
Ja
Legen Sie [Pap.einz.- Legen Sie [Pap.einz.
modus: Gebläsest.] modus: Gebläsest.] (8300 Abgeschlossen!
(8300 Serie [1311-36]) Serie [1311-36]) auf
auf [Nichteinz. verhin. [Dop.einz.verhin.
(Stärkste Luft)] fest. (Schwachst. Luft)] fest.
DUF200
21
Wurde das Nein

Problem behoben?
Ja
Abgeschlossen! Kontaktieren Sie Ihren Servicekontakt.
DUF201
*1
• Auffächern von Papier
1. Lockern Sie den Stapel wie folgt auf.
CVA068
2. Biegen Sie den Stapel an den kurzen Kanten in beide Richtungen, um Platz zwischen den
Blättern zu schaffen.
Wiederholen Sie dies mehrmals.
CVA069
22
CVA070
3. Stellen Sie sicher, dass die einzelnen Blätter voneinander getrennt sind.
CVA071
• Glätten von Wellungen

1. Legen Sie das Papier mit der gewellten Seite nach unten auf eine flache Oberfläche.
DUF013
2. Halten Sie die Blätter am Rand fest und rollen Sie sie zum Glätten in die entgegengesetzte
Richtung der Wellung.
23
DUF014
3. Glätten Sie mit derselben Methode die Blätter an dem anderen Rand.
24
■ Problemcode J049 beheben (für 8300 Serie)

Nein
Ist der Problemcode J049 aufgetreten? Abgeschlossen!
Ja
Ist der Abstand zwischen den seitlichen Nein
Führungen größer als die Papierbreite?
Ja
Stellen Sie die seitlichen Papier-
führungen auf die Papierbreite ein.
Ja
Wurde das Problem behoben? Abgeschlossen!
Nein
Wird farbiges Papier (einschl.
schwarzes Papier) oder werden
Transparenzen verwendet? Nein
Ja
Nein
Legen Sie [Schräglauferkennung] (8300 Werden Umschläge verwendet?
Serie [1341-03]) auf [Aus] und
anschließend [Anpass. der Bildposition quer Ja
zu Einzug deaktiv.] (8300 Serie [1101-05]) Legen Sie [Schräglauferkennung] (8300
auf [Nur Stauerkennung deaktivieren] fest. Serie [1341-03]) auf [Aus] und
anschließend [Anpass. der Bildposition quer
zu Einzug deaktiv.] (8300 Serie [1101-05])
10 Blätter drucken. auf [Nur Stauerkennung deaktivieren] fest.
Wurde das Problem behoben? 10 Blätter drucken.

Ja Nein
Nein
Abgeschlossen! Wurde das Problem behoben?
Ja
Kontaktieren Sie Ihren Servicekontakt. Abgeschlossen!
DUF202
25

Nein
Ist der Problemcode J080 aufgetreten? Abgeschlossen!
Ja
Ist der Abstand zwischen den seitlichen Nein
Führungen größer als die Papierbreite?
Ja
Stellen Sie die seitlichen Papier-
führungen auf die Papierbreite ein.
Ja
Wurde das Problem behoben? Abgeschlossen!
Nein
Nein Wird sehr glattes Papier mit niedrigem
Papierreibungskoeffizienten verwendet?
Ja
Legen Sie [Registrierungs-Stau-
erkenn. entlang Einzugsrichtung]
(8300 Serie [1341-04]) auf [Aus] fest.
Wurde das Problem behoben?

Nein Ja
Kontaktieren Sie Ihren Servicekontakt. Abgeschlossen!
DUF203
26

Legen Sie den Beleuchtungsmodus für den Papierkantenerkennungssensor fest.
Wenn der für die [Papierkantenerkennung] festgelegte Wert „4“ oder weniger beträgt, gibt der Papier-
kantenerkennungssensor für einen kurzen Augenblick Licht ab und erkennt das Papier mehrere Male,
um Messfehler zu reduzieren. Wenn der für die [Papierkantenerkennung] festgelegte Wert „5“ beträgt,
gibt der Papierkantenerkennungssensor lange und nur einmalig Licht ab, um das Papier zu erkennen.
Legen Sie „5“ für dunkles Papier oder Transparenzen fest.
Welcher Wert ist für [Papierkantenerkennung] (8300

Serie [1341-02]) festgelegt?
(a) „5“ (b) „4“ oder weniger
Legen Sie [Schräglauferkennung] Legen Sie [Papierkantenerkennung]

(8300 Serie [1341-03]) auf [Aus] fest. (8300 Serie [1341-02]) auf „5“ fest.
50 Blätter einseitig drucken. 50 Blätter einseitig drucken.
Ist der Problemcode J050 aufgetreten? Ist der Problemcode J050 aufgetreten?
Ja Nein Ja Nein
Kontaktieren Sie Abgeschlossen! Legen Sie [Schräglaufer-

Ihren Servicekontakt. kennung] (8300 Serie
[1341-03]) auf [Aus] fest.
50 Blätter einseitig
drucken.
Nein
Ist der Problemcode
Abgeschlossen!
J050 aufgetreten?
Ja
Kontaktieren Sie Ihren Servicekontakt.
DUF204
Papereinzugseinstellungen (C9200/C7200-Serie)
Elementnummer.
Beispiel:
[1234-56]
27
C9200-Serie
C7200-Serie
28
■ Papierstaus und Doppeleinzüge reduzieren (für C9200-Serie)

Nein
Ist ein Stau aufgetreten? Fertig!
Ja
J002, J003, J430, J431, J052, J053, J470, J471, J099

J445, J446, J460, J461 J485, J486, J500, J501
(C9200-Serie) (C9200-Serie)
Papier durchblättern Papier durchblättern

Papier durchblättern.*1
und Wellen glätten.*1 und Wellen glätten.*1
Ist das Problem Nein Ist das Problem Nein Ist das Problem Nein
behoben? behoben? behoben?
Ja Ja Ja
Fertig! Fertig!
Setzen Sie [Pap.einz. Setzen Sie [Pap.einz. Wird dickes oder

modus:Gebläsest.] modus:Gebläsest.] Nein farbiges Papier
(C9200-Serie [1301-01]) (C9200-Serie [1301-01]) verwendet?
auf [Nichteinz. verhin. auf [Dop.einz. verhin.
(Stärkere Luft)]. (Schwachere Luft)]. Ja
Wählen Sie [Aus]
auf [JAM099
erkennen]
(C9200-Serie
[1321-01]).
10 Blätter drucken. 10 Blätter drucken.
Nein Nein
Ist das Problem Ist das Problem 10 Blätter drucken.
behoben? behoben?
Ja Ja Nein
Ist das Problem
Fertig! behoben?
Ja
Setzen Sie [Pap.einz. Setzen Sie [Pap.einz.
Fertig!
modus:Gebläsest.] modus:Gebläsest.]
(C9200-Serie [1301-01]) (C9200-Serie [1301-01])
(Stärkste Luft)]. (Schwachst. Luft)].
DUF044
29
10 Blatt drucken.
Wurde das Nein

Problem gelöst?
Ja
Beendet! Wenden Sie sich an Ihren Servicevertreter.
DUF040
30
■ Papierstaus und Doppeleinzüge reduzieren (für C7200-Serie)

Nein
Ist ein Stau aufgetreten? Fertig!
Ja
J430, J431, J445, J446, J470, J471, J485, J486, J099

J460, J461 (C7200-Serie) J500, J501 (C7200-Serie)
Papier durchblättern Papier durchblättern

Papier durchblättern.*1
und Wellen glätten.*1 und Wellen glätten.*1
Ist das Problem Nein Ist das Problem Nein Ist das Problem Nein
behoben? behoben? behoben?
Ja Ja Ja
Fertig! Fertig!
Setzen Sie [Pap.einz. Setzen Sie [Pap.einz. Wird dickes oder

Nein
modus:Gebläsest.] modus:Gebläsest.] farbiges Papier
(C7200-Serie [1301-01]) (C7200-Serie [1301-01]) verwendet?
(Stärkere Luft)]. (Schwachere Luft)]. Ja
Wählen Sie [Aus] auf
[JAM099 erkennen]
(C7200-Serie
[1331-03]).
10 Blätter drucken. 10 Blätter drucken.
Nein Nein
Ist das Problem Ist das Problem 10 Blätter drucken.
behoben? behoben?
Ja Ja Nein
Ist das Problem
Fertig! behoben?
Ja
Setzen Sie [Pap.einz. Setzen Sie [Pap.einz.
Fertig!
modus:Gebläsest.] modus:Gebläsest.]
(C7200-Serie [1301-01]) (C7200-Serie [1301-01])
(Stärkste Luft)]. (Schwachste Luft)].
DUF045
31
10 Blatt drucken.
Wurde das Nein

Problem gelöst?
Ja
DUF029
*1
CVA068
CVA069
32
CVA070
CVA071

DUF013
33
DUF014
34
■ Problemcode J097 beheben (für C9200-Serie)

Nein
Ist Problemcode J097 aufgetreten? Fertig!
Ja
Nein
Ist der Abstand zwischen den Seitenanschlä-
gen größer als die Breite des Papiers?
Ja
Verstellen Sie die Seitenanschläge, damit sie

der Papierbreite entsprechen.
Ja
Ist das Problem behoben? Fertig!
Nein
Werden farbiges Papier (einschließlich

schwarzes Papier) oder durchsichtige Medien
verwendet?
Nein
Ja
Setzen Sie [JAM097/098 erkenn./steu.]

(C9200-Serie [1321-02]) auf [Aus].
Nein
Werden Umschläge verwendet?
Ja
Ist das Problem behoben?
Ja Nein (C9200-Serie [1321-02]) auf [Aus].
Fertig!
Nein
Ja
Wenden Sie sich an den Kundendienst. Fertig!
DUF041
35

Nein
Ja
Ist der Abstand zwischen den Seitenan- Nein
schlägen größer als die Breite des Papiers?
Ja
Verstellen Sie die Seitenanschläge, damit
sie der Papierbreite entsprechen.
Ja
Nein
Werden farbiges Papier (einschließlich schwarzes

Papier) oder durchsichtige Medien verwendet?
Nein
Ja
(C7200-Serie [1331-02]) auf [Aus].
10 Blätter drucken. Nein

Werden Umschläge verwendet?
Ja
Ja Nein (C7200-Serie [1331-02]) auf [Aus].
Fertig!
Nein
Ja
DUF046
36

Nein
Ja
Ja
Ja
Nein
Nein Wird ein rutschiges Papier mit einem geringen
Papier-zu-Papier-Koeffizienten verwendet?
Ja
Setze Sie [JAM080 erkennen] (C9200-Se-
rie [1321-03]) auf [Aus].
Nein Ja
DUF042
37

Nein
Ja
Ja
Ja
Nein
Nein Wird ein rutschiges Papier mit einem geringen
Papier-zu-Papier-Koeffizienten verwendet?
Ja
Setze Sie [JAM080 erkennen]
(C7200-Serie [1331-01]) auf [Aus].
Nein Ja
DUF047
38

Geben Sie den Beleuchtungsmodus für den Papierkanten-Erkennungssensor an.
Wenn der angegebene Wert für [Papierkantenerkennung] „4“ oder weniger ist, gibt der Papierkanten-Erken-
nungssensor für kurze Zeit ein Licht ab und erkennt das Papier mehrmals, um Messfehler zu vermeiden.
Wenn der angegebene Wert für [Papierkantenerkennung] „5“ ist, gibt der Papierkanten-Erkennungssensor
nur einmal für lange Zeit Licht ab, um Papier zu erkennen.
Stellen Sie „5“ für dunkelfarbiges Papier oder transparente Medien ein.
Welcher Wert ist angegeben für [Papierkantenerkennung]

(C9200-Serie [1321-06])?
Setzen Sie [JAM097/098 erkenn./steu.] Setzen Sie [Papierkantenerkennung]

(C9200-Serie [1321-02]) auf [Aus]. (C9200-Serie [1321-06]) auf „5“.
Drucken Sie 50 Blätter mit einseitigem Druck. Drucken Sie 50 Blätter mit einseitigem Druck.
Ist Problemcode J098 aufgetreten? Ist Problemcode J098 aufgetreten?
Ja Nein Ja Nein
Wenden Sie sich an Setzen Sie [JAM097/098

Fertig!
den Kundendienst. erkenn./steu.]
(C9200-Serie [1321-02])
auf [Aus].
Drucken Sie 50 Blätter

mit einseitigem Druck.
Nein
Ist Problemcode J098
aufgetreten? Fertig!
Ja
Wenden Sie sich an den Kundendienst.
DUF043
39

Geben Sie den Beleuchtungsmodus für den Papierkanten-Erkennungssensor an.
Wenn der angegebene Wert für [Papierkantenerkennung] „4“ oder weniger ist, gibt der Papierkanten-Erken-
nungssensor für kurze Zeit ein Licht ab und erkennt das Papier mehrmals, um Messfehler zu vermeiden.
Wenn der angegebene Wert für [Papierkantenerkennung] „5“ ist, gibt der Papierkanten-Erkennungssensor
nur einmal für lange Zeit Licht ab, um Papier zu erkennen.
Stellen Sie „5“ für dunkelfarbiges Papier oder transparente Medien ein.
Welcher Wert ist angegeben für [Papierkantenerkennung]

(C7200-Serie [1331-06])?
Setzen Sie [JAM097/098 erkenn./steu.] Setzen Sie [Papierkantenerkennung]

(C7200-Serie [1331-02]) auf [Aus]. (C7200-Serie [1331-06]) auf „5“.
Drucken Sie 50 Blätter mit einseitigem Druck. Drucken Sie 50 Blätter mit einseitigem Druck.
Ist Problemcode J098 aufgetreten? Ist Problemcode J098 aufgetreten?
Ja Nein Ja Nein
Wenden Sie sich an Setzen Sie [JAM097/098

Fertig!
den Kundendienst. erkenn./steu.]
(C7200-Serie [1331-02])
auf [Aus].
Drucken Sie 50 Blätter

mit einseitigem Druck.
Nein
Ist Problemcode J098
aufgetreten? Fertig!
Ja
DUF048
Papereinzugseinstellungen (C9100/C7100-Serie)
40
C9100-Serie
C7100-Serie
41
■ Papierstau und Doppeleinzug reduzieren

10 Blatt drucken.
Nein
Ist ein Papierstau aufgetreten? Beendet!
Ja
Welcher Fehlercode wird angezeigt?
J430, J431, J445, J446, J470, J471, J485, J486, J099

J460, J461 (C7100-Serie) J500, J501 (C7100-Serie)
J002, J003, J430, J431, J052, J053, J470, J471,
J445, J446, J460, J461 J485, J486, J500, J501
(C9100-Serie) (C9100-Serie)
Fächern Sie das Papier auf Fächern Sie das Papier auf Fächern Sie das
und glätten Sie Wellen.*1 und glätten Sie Wellen.*1 Papier auf.*1
10 Blatt drucken. 10 Blatt drucken. 10 Blatt drucken.
Wurde das Nein Wurde das Nein Wurde das Nein

Problem gelöst? Problem gelöst? Problem gelöst?
Ja Ja Ja
Beendet! Beendet!
[LCT mit 2 Maga- [LCT mit 2 Maga- Wird dickes oder

Nein
zinen: Papiereinzugs- zinen: Papiereinzugs- farbiges Papier
modus] (C9100-Serie modus] (C9100-Serie verwendet?
[112]/C7100-Serie [112]/C7100-Serie Ja
[126]) auf [Moderate [126]) auf [Moderate
Reduzierung bei Reduzierung bei [Doppeleinzugserken-
Nichteinzug] setzen. Doppeleinzug] setzen. nung] (C9100-Serie
[113]/C7100-Serie
[127]) auf [Aus]
10 Blatt drucken. 10 Blatt drucken. setzen.
Nein Nein
Wurde das Wurde das 10 Blatt drucken.
Problem gelöst? Problem gelöst?
Ja Ja Nein
Wurde das
Beendet! Problem gelöst?
Ja
[LCT mit 2 Maga- [LCT mit 2 Maga-
Beendet!
zinen: Papiereinzugs- zinen: Papiereinzugs-
modus] (C9100-Serie modus] (C9100-Serie
[112]/C7100-Serie [112]/C7100-Serie
[126]) auf [Maximale [126]) auf [Maximale
Reduzierung bei Reduzierung bei
Nichteinzug] setzen. Doppeleinzug] setzen.
DUF002
42
10 Blatt drucken.
Wurde das Nein

Problem gelöst?
Ja
Ist [LCT mit 2 Magazinen: Papierein-
Nein
zugsposition] (C9100-Serie [111]/
C7100-Serie [125]) auf [Niedrig] gesetzt?
Ja
[LCT mit 2 Magazinen: Papiereinzugs-
position] (C9100-Serie [111]/C7100-
Serie [125]) auf [Hoch] setzen.
10 Blatt drucken.
Wurde das Nein

Problem gelöst?
Ja
DUF003
*1
CVA068
43
CVA069
CVA070
CVA071

44
DUF013
DUF014
45
■ Problemlösung für Fehlercode J097

10 Blatt drucken.
Nein
Wurde der Fehlercode J097
Beendet!
angezeigt?
Ja
Ist der Raum zwischen den Seiten- Nein
führungen breiter als das Papier?
Ja
Die Seitenführungen auf die
Papierbreite einstellen.
10 Blatt drucken.
Ja
Wurde das Problem gelöst? Beendet!
Nein
Wird farbiges Papier oder Folien
benutzt?
Nein
Ja
[Schräglauferkennung] (C9100-Serie
[15]/C7100-Serie [14]) auf [Aus] setzen.
10 Blatt drucken. Nein

Werden Umschläge benutzt?
Ja
Wurde das Problem gelöst?
[Schräglauferkennung] (C9100-Serie
Ja Nein [15]/C7100-Serie [14]) auf [Aus] setzen.
Beendet!
10 Blatt drucken.
Nein
Ja
Wenden Sie sich an Ihren Servicevertreter. Beendet!
DUF004
46
■ Lösung für Fehlercode J080 (für C7100-Serie)

10 Blatt drucken.
Wurde der Fehlercode J080 Nein

Beendet!
angezeigt?
Ja
Nein Wird rutschiges Papier mit niedrigem Blatt-
zu-Blatt-Reibungskoeffizienten verwendet?
Ja
Setzen Sie [Registrierungs-Stau-
erkennung entlang Einzugsrichtung]
(C7100-Serie [130]) auf [Aus].
10 Blatt drucken.

Nein Ja
Wenden Sie sich an Ihren Servicevertreter. Beendet!
DUF015
47
■ Problemlösung für Fehlercode J098

Geben Sie den Beleuchtungsmodus des Papierkantensensors an.
Im Modus Kurze Zeit gibt der Papierkantensensor kurzzeitig Licht ab und führt die Papiererkennung
mehrmals durch, um Messfehler zu reduzieren. Im Modus Lange Zeit, gibt der Papierkantensensor längere
Zeit Licht ab und führt die Papiererkennung nur einmal durch.
Stellen Sie [Lange Zeit] für dunkles Farbpapier, Folien oder andere Medien ein, die den Fehler J098 verur-
sachen, wenn [Kurze Zeit] eingestellt ist, selbst wenn die Luminanz für [Papierkantenerkennung: Empfindlich-
keit] (C9100-Serie [116]/C7100-Serie [129]) erhöht wird.
Welcher Modus wurde eingestellt bei [Papierkanten-Erkennung:

Dauer lang/kurz] (C9100-Serie [115]/C7100-Serie [128])?
(a) Modus Lange Zeit (b) Modus Kurze Zeit
Setzen Sie [Papierkantenerkennung: Setzen Sie [Papierkantenerkennung:

Empfindlichkeit] (C9100-Serie Empfindlichkeit] (C9100-Serie
[116]/C7100-Serie [129]) auf „3“. [116]/C7100-Serie [129]) auf „3“.
Drucken Sie 50 Blatt einseitig. Drucken Sie 50 Blatt einseitig.
Nein
Wurde der Fehlercode J098 angezeigt? Wurde der Fehlercode J098 angezeigt?
Ja Nein
Ja
Erhöhen Sie den angege- Verringern Sie Erhöhen Sie den angege-
benen Wert für [Papier- angegebenen den benen Wert für [Papier-
kanten-Erkennung: Wert für [Papier- kanten-Erkennung:
Empfindlichkeit] (C9100- kanten-Erken- Empfindlichkeit] (C9100-
Serie [116]/C7100- nung: Empfind- Serie [116]/C7100-
Serie [129]) um „1“. lichkeit] (C9100- Serie [129]) um „1“.
Serie [116]/
C7100-Serie
Drucken Sie 50 Blatt [129]) um „0,5“. Drucken Sie 50 Blatt
einseitig. einseitig.
Wurde der Fehler- Nein Wurde der Fehlercode Nein

code J098 angezeigt? J098 angezeigt?
Ja Ja
Beträgt der angegebene Wert für [Papier- Beträgt der angegebene Wert für [Papier-
kanten-Erkennung: Empfindlichkeit] (C9100- kanten-Erkennung: Empfindlichkeit] (C9100-
Nein Nein
Serie [116]/C7100-Serie [129]) „10“ oder mehr? Serie [116]/C7100-Serie [129]) „10“ oder mehr?
Ja Ja
DUF006
48
Nehmen Sie folgende Einstellungen vor. Setzen Sie [Papierkantenerkennung: Dauer

 Setzen Sie [Schräglauferkennung] (C9100- lang/kurz] (C9100-Serie [115]/C7100-Serie
Serie [15]/C7100-Serie [14]) auf [Aus]. [128]) auf [Lange Zeit] und fahren Sie mit (a) fort.
 Setzen Sie [Registr.einst.: quer zu
Einzugsrich] (C9100-Serie [118]/C7100- Verringern Sie angegebenen den Wert für
Serie [13]) auf [Aus]. [Papierkanten-Erkennung: Empfindlichkeit]
(C9100-Serie [116]/C7100-Serie [129]) um „0,5“.
Drucken Sie 50 Blatt einseitig. Drucken Sie 50 Blatt einseitig.
Wurde der Fehlercode J098 angezeigt? Wurde der Fehlercode J098 angezeigt?
Nein Nein
Ja Ja
Erhöhen Sie den angegebenen Wert für Erhöhen Sie den angegebenen Wert für [Papier-
[Papierkanten-Erkennung: Empfindlichkeit] kanten-Erkennung: Empfindlichkeit] (C9100-
(C9100-Serie [116]/C7100-Serie [129]) um „0,5“. Serie [116]/C7100-Serie [129]) um „0,5“.
Beendet! Beendet!
DUF007
Fixiereinstellungen (8300-Serie)
Um die Fixierung zu verbessern, bestimmen Sie die Einstellungen gemäß Ablaufdiagramm.

Elementnummer.
Beispiel:
[1234-56]
49

■ Fixierung optimieren
• 15 Blätter drucken. (Bei Verwendung von Papier

des Formats A3/DLT oder größer.)
• 30 Blätter drucken. (Bei Verwendung von Papier
des Formats A3/DLT oder kleiner.)
• Blatt 6 bis 15 prüfen. (Bei Verwendung von Papier

des Formats A3/DLT oder größer.)
Nein
• Blatt 10 bis 30 prüfen. (Bei Verwendung von Papier Abgeschlossen!
des Formats A3/DLT oder kleiner.)
Liegt beim Fixieren ein Problem vor?*1
Ja
Erreicht die [Heißwalzentemperatur] (8300 Serie Ja

[1206-01]) die maximale Temperatur?
Nein
Erhöhen Sie den für [Heißwalzentemperatur] (8300
Serie [1206-01]) festgelegten Wert um 5 °C.
Legen Sie [Einstellung Verarbeitungsgeschwindigkeit]

(8300 Serie [1351-11]) auf [XX] fest.*2 *3
• 15 Blätter drucken. (Bei Verwendung von Papier des

Formats A3/DLT oder größer.)
• 30 Blätter drucken. (Bei Verwendung von Papier des
Formats A3/DLT oder kleiner.)
Wurde das Problem behoben?

Ja Nein
Kontaktieren Sie Ihren Servicekontakt.
Abgeschlossen!
DUF205
*1 Überprüfen Sie die Tonerfixierung wie folgt:

• Das gedruckte Bild löst sich nicht ab.
• Der Toner löst sich nicht ab, auch wenn er leicht mit einem Nagel gerieben wird.
50
• Der Toner löst sich nicht ab, auch wenn er mit einem Reinigungstuch für das Kontaktglas gerieben
wird.
*2 Wählen Sie die richtige Einstellung für Einstellung Verarbeitungsgeschwindigkeit aus der folgenden
Tabelle aus.
Modellname Aktuelle Einstellung Empfohlene Einstellung
Pro 8320/Pro 8320S Hoch Mittel
Pro 8320/Pro 8320S Mittel Niedrig
Pro 8320/Pro 8320S Niedrig Wenden Sie sich an Ihren

Kundendienstmitarbeiter.
Pro 8310/Pro 8310S Hoch Niedrig
Pro 8310/Pro 8310S Niedrig Wenden Sie sich an Ihren

Kundendienstmitarbeiter.
Pro 8300SO Dieses Element wird nicht Wenden Sie sich an Ihren
angezeigt. Kundendienstmitarbeiter.
*3 Dadurch wird der Druck verlangsamt, um dem Toner mehr Zeit für die Fixierung zu geben. Dadurch
wird jedoch der Durchsatz reduziert. Einzelheiten zu "Einstellung Verarbeitungsgeschwindigkeit" finden
Sie in der Anleitung zum Einstellungsmenü.
• Die Änderung der Fixiertemperatur oder Verarbeitungsgeschwindigkeit kann eine oder mehrere
Nebeneffekte zur Folge haben:
• Gewelltes Papier
• Fehleinzüge
• Blasen
• Glänzende Linien
• Glanzänderung
• Wenn ein oder mehrere der oben erwähnten Nebeneffekte auftreten, passen Sie die
Fixiertemperatur und Verarbeitungsgeschwindigkeit an, indem Sie die Fixiertemperatur verringern
und die Verarbeitungsgeschwindigkeit erhöhen.
51
■ Falten und Wellen in Umschlägen reduzieren

Umschläge drucken.
Nein
Treten Falten und Wellen auf? Abgeschlossen!
Ja
Welcher Wert ist für [Spaltbreite] (8300 Serie [1211-01]) „4“ Kontaktieren Sie
festgelegt? Ihren Servicekontakt.
„2“, „1“ oder „3“?
Verringern Sie den für [Spaltbreite] festgelegten Wert um

eine Stufe (8300 Serie [1211-01]).*1
Umschläge drucken.
Ja Nein
Treten Falten und Wellen auf? Abgeschlossen!
DUF206
*1 Die Spaltbreite ist in 4 verschiedenen Stufen einstellbar. Die Einstellwerte sind beginnend mit dem
größten Wert und in absteigender Reihenfolge „2“, „1“, „3“ und „4“.
• Um die Fixierung auf Umschlägen zu verbessern, passen Sie die Einstellungen entsprechend des
Ablaufdiagramms zur Verbesserung der Fixierung an.
Fixiereinstellungen (C9200-Serie)

Elementnummer.
Beispiel:
[1234-56]
52
53
■ Verbesserung der Fixierbarkeit

 15 Blatt drucken. (Bei Verwendung von Papier des

 30 Blatt drucken. (Bei Verwendung von Papier
eines kleineren Formats als A3/DLT.)
 Prüfen Sie das sechste bis 15. Blatt Papier. (Bei

Verwendung von Papier des Formats A3/DLT oder
größer.) Nein
Beendet!
 Prüfen Sie das zehnte bis 30. Blatt Papier. (Bei
Verwendung von Papier eines kleineren Formats als
A3/DLT.) Besteht ein Problem mit der Fixierung?*1
Ja
Erreicht [VF (Heizwalzentemperatur)] bzw. [SW Ja

(Heizwalzentemperatur)] die maximale Temperatur?
Nein
 Bei Vollfarbdruck:
Erhöhen Sie den für [VF (Heizwalzentemperatur)]
(C9200-Serie [1241-03]) angegebenen Wert um 5 °C.
 Bei Schwarzweiß-Druck:
Erhöhen Sie den für [SW (Heizwalzentemperatur)]
(C9200-Serie [1241-01]) angegebenen Wert um 5 °C.
Setzen Sie [Geschwindigkeitsanpassung (Einst.

Verarb.geschw.)] (C9200-Serie [1331-06]) auf [Niedrig].*2

 30 Blatt drucken. (Bei Verwendung von Papier eines
kleineren Formats als A3/DLT.)

Ja Nein
Wenden Sie sich an Ihren Servicevertreter.
Beendet!
DUF033

54
wird.
wird jedoch der Durchsatz reduziert. Für Einzelheiten zur "Einstellung der Verarbeitungsgeschwindigkeit"
siehe Anleitung zum Einstellungsmenü.
• Fehleinzüge
• Blasen
• Glanzänderung
• Nach der Ausführung der Lösung wird empfohlen, die Farbkalibrierung des externen Controllers
durchzuführen.
55
■ Reduzieren von Falten oder welligen Streifen auf Umschlägen

Drucken Sie 10 Umschläge.
Nein
Erscheinen Falten oder wellige Streifen? Fertig!
Ja
• Setzen Sie [Einstellung Fixierspaltbreite: Andere als

Umschlag] (C9200-Serie [1246-01]) auf „1“.
• Erhöhen Sie den Wert für [Geschwindigkeitsanpassung
(Fixierband)] (C9200-Serie [1331-05]) um 1,5 %.
• Senken Sie den Wert für [Einstellung Fixierspaltbreite:
Andere als Umschlag] (C9200-Serie [1246-02]) um „50“.
Nein
Ja
Senken Sie den Wert, der für [Einstellung Fixierspaltbreite:

Umschlag] (C9200-Serie [1246-02]) um „50“.
Nein
Ja
Nein Ist der Wert für [Einstellung Fixierspaltbreite: Umschlag]

(C9200-Serie [1246-02]) mit 400 Millisekunden oder weniger
angegeben?
Ja
EAM004
56
57
■ Verbesserung der Fixierbarkeit



größer.) Nein
Beendet!
Ja
Erreicht [Fixiertemp.: VF] oder [Fixiertemp.: SW] die Ja

Höchsttemperatur?
Nein
 Bei Vollfarbdruck:
Erhöhen Sie den angegebenen Wert für [Fixier-
temp.: VF ] (C9100-Serie [88]) um 5 °C.
 Bei Schwarz/Weiß-Druck:
Erhöhen Sie den angegebenen Wert für [Fixier-
temp.: SW ] (C9100-Serie [89]) um 5 °C.
Setzen Sie [Einst. Verarbeit.geschwindgk.]

(C9100-Serie [120]) auf [Niedrig].*2


Ja Nein
Beendet!
DUF010

58
wird.
wird jedoch der Durchsatz reduziert. Für Einzelheiten zur "Einstellung der Verarbeitungsgeschwindigkeit"
siehe Anleitung zum Einstellungsmenü.
• Fehleinzüge
• Blasen
• Glanzänderung
durchzuführen.
59
■ Verringerung von Falten oder welligen Streifen auf Umschlägen

10 Umschläge drucken.
Nein
Zeigen sich Falten oder wellige Streifen? Beendet!
Ja
 Setzen Sie [Einstellung Fixierspaltbreite] (C9100-Serie
[92]) auf „1“.
 Erhöhen Sie den für [Einzugsgeschwindigkeit Fixier-
band] (C9100-Serie [123]) angegebenen Wert um 5 %.
 Verringern Sie den für [Fixierspaltbreite für Umschlag
einstellen] (C9100-Serie [102]) angegebenen Wert
um „50“.
Nein
Ja
Verringern Sie den für [Fixierspaltbreite für Umschlag

einstellen] (C9100-Serie [102]) angegebenen Wert
um „50“.
Nein
Ja
Beträgt der Wert unter [Fixierspaltbreite für
Nein
Umschlag einstellen] (C9100-Serie [102])
400 Millisekunden oder weniger?
Ja
DUF011
60
Elementnummer.
Beispiel:
[1234-56]
61
■ Verbesserung der Fixierbarkeit auf anderen Medien als Umschlägen


 Prüfen Sie das sechste bis 15. Blatt Papier. (Bei Verwend-
ung von Papier des Formats A3/DLT oder größer.)
 Prüfen Sie das zehnte bis 30. Blatt Papier. (Bei Verwendung Nein Beendet!
von Papier eines kleineren Formats als A3/DLT.)
Besteht ein Problem mit der Fixierung?*1
Ja
Wählen Sie [Heißwal.tmp.: XX]*2 aus und erhöhen Sie

die Temperatur um 5 °C.


größer.) Nein
Beendet!
Ja
Nein Erreicht [Heißwal.tmp.: XX]*2 die Höchsttemperatur?
Ja
Verringern Sie den für [Druckgeschwindigkeit: XX]*2
angegebenen Wert um einen Schritt.*3

Formats A3/DLT oder größer.) Setzen Sie [Druckgeschwin-
 30 Blatt drucken. (Bei Verwendung von Papier eines digkeit: XX]*2 auf [Niedrig].
Ja
Ist [Druckgeschwin-
Nein digkeit: XX]*2 auf
[Mittel] gestellt?
Ja
Nein
Beendet!
Wenden Sie sich an
Ihren Servicevertreter.
DUF037
62

wird.
*2 Wählen Sie die richtige Einstellung für die Fixiertemperatur und Verarbeitungsgeschwindigkeit aus
der folgenden Tabelle aus.
Einstellung
Fixierereinstell Einstellung der Verarbeitungsgeschwin
Bildfarben Hohe
ung*1 Fixiertemperatur digkeitseinstellung
Qualität*1
• Schwarz [Hohe Normal [1232-01] [1231-01]

weiß Qualität] nicht Heizwalzentemperatur Druckgeschwindigkeit
• Vollfarbe festgelegt
• Vollfarbe
inklusive
transpare
nter
Toner
• Vollfarbe
einschlie
ßlich der
Spezialfa
rbe
• Schwarz [Hohe Hohe Qualität [1232-46] [1231-10]

weiß Qualität] nicht Heißwalzentemperatur Druckgeschwindigkeit
• Vollfarbe festgelegt (Fixiereinstellung HQ) (Fixiereinstellung HQ)
• Vollfarbe
inklusive
transpare
nter
Toner
• Vollfarbe
einschlie
ßlich der
Spezialfa
rbe
63
Einstellung
Bildfarben Hohe
Qualität*1
• Vollfarbe [Hohe Normal [1232-06] [1231-02]

• Vollfarbe Qualität] ist Heißwal.tmp.: Klar/Sp. Druckgeschwindigkeit:
inklusive festgelegt Klar/Spezial
transpare
nter
Toner
• Vollfarbe
einschlie
ßlich der
Spezialfa
rbe
• Vollfarbe [Hohe Hohe Qualität [1232-51] [1231-11]

• Vollfarbe Qualität] ist Heißwal.tmp.: Klar/Sp. Druckgeschwindigkeit:
inklusive festgelegt (Fixiereinstellung HQ) Klar/Spezial
transpare (Fixiereinstellung HQ)
nter
Toner
• Vollfarbe
einschlie
ßlich der
Spezialfa
rbe
• Druck nur [Hohe Normal [1232-26] [1231-06]

mit Qualität] ist Heißwal.tmp.: Klar/Sp. Druckgeschwindigkeit:
transpare festgelegt Klar/Spezial
ntem
Toner
• Druck nur
mit
Spezialfa
rbe
64
Einstellung
Bildfarben Hohe
Qualität*1
• Druck nur [Hohe Hohe Qualität [1232-71] [1231-15]

mit Qualität] ist Heißwal.tmp.: Klar/Sp. Druckgeschwindigkeit:
transpare festgelegt (Fixiereinstellung HQ) Klar/Spezial
ntem (Fixiereinstellung HQ)
Toner
• Druck nur
mit
Spezialfa
rbe
Druck nur mit [Hohe Normal [1232-27] [1231-07]

weißem Toner Qualität] ist Heißwalzentmp.: Weiß Druckgeschwindigkeit:
festgelegt Weiß
Druck nur mit [Hohe Hohe Qualität [1232-72] [1231-16]

weißem Toner Qualität] ist Heißwalzentmp.: Weiß Druckgeschwindigkeit:
festgelegt (Fixiereinstellung HQ) Weiß (Fixiereinstellung
HQ)
Nur mit [Hohe Normal [1232-28] [1231-07]

metallischem Qualität] ist Heißwalzentmp.: Druckgeschwindigkeit:
Toner drucken festgelegt Metallic Metallic
Nur mit [Hohe Hohe Qualität [1232-73] [1231-17]

metallischem Qualität] ist Heißwalzentmp.: Druckgeschwindigkeit:
Toner drucken festgelegt Metallic Metallic
(Fixiereinstellung HQ) (Fixiereinstellung HQ)
*1 Dies ist eine Fiery-DFE-Einstellung.

wird jedoch der Durchsatz reduziert. Einzelheiten zur Einstellung der Verarbeitungsgeschwindigkeit
finden Sie in der Anleitung zum Einstellungsmenü.
• Fehleinzüge
• Blasen
65
• Glanzänderung
durchzuführen.
■ a-1 Fixierbarkeit auf Umschlägen verbessern
Nein
Ja
Erhöhen Sie den Wert, der für [Einstellung

Fixierspaltbreite: Umschlag] (C7200-Serie
[1241-02]) angegeben ist, um 250 μm.
Nein
Ja
Nein
Ja
Weiter zu (a-2).
EAM005
66
■ a-2 Reduzieren von Falten oder welligen Streifen auf Umschlägen
Nein
Erscheinen Falten oder wellige Streifen?
Ja
Senken Sie den Wert, der für [Einstellung

Fixierspaltbreite: Umschlag] (C7200-Serie
[1241-02]) angegeben ist, um 250 μm.
Nein
Ja
Nein
Besteht ein Problem mit der Fixierung?*1 Fertig!
Ja
Weiter zu (a-1).
EAM006

Der Toner löst sich nicht ab, auch wenn er mit einem Reinigungstuch für das Kontaktglas gerieben wird.
• Passen Sie den eingestellten Wert in [Einstellung Fixierspaltbreite: Umschlag] an, um die Fixierung
zu verbessern und Falten und gewellte Streifen zu reduzieren.
67
68
■ Verbesserung der Fixierbarkeit auf anderen Medien als Umschlägen



größer.) Nein
Beendet!
 Prüfen Sie das zehnte bis 30. Blatt Papier. (Bei Verwen-
dung von Papier eines kleineren Formats als A3/DLT.)
Ja
Wählen Sie [Fixiertemp.: XX]*2 aus und erhöhen Sie

die Temperatur um 5 °C.


größer.) Nein
Beendet!
Ja
Nein Erreicht [Fixiertemp.: XX]*2 die Höchsttemperatur?
Ja
Verringern Sie den für [Einst. Verarbeit.geschwindgk.:
XX]*2 angegebenen Wert um einen Schritt.*3

Formats A3/DLT oder größer.) Setzen Sie [Einst. Verarbeit.ge-
 30 Blatt drucken. (Bei Verwendung von Papier eines schwindgk.: XX]*2 auf [Niedrig].
Ja
Nein Ist [Einst. Verarbeit.-

Wurde das Problem gelöst? geschwindgk.: XX]*2
auf [Mittel] gestellt?
Ja
Nein
Beendet!
Wenden Sie sich an
Ihren Servicevertreter.
DUF008
69

wird.
*2 Wählen Sie aus der folgenden Tabelle die entsprechende Einstellung für die Fixiertemperatur und
Einst. Verarbeit.geschwindgk. aus.
Besondere
Fixiereinstellun Einstellung der Verarbeitungsgeschwin
Bildfarben Farbeinstellun
g Fixiertemperatur digkeitseinstellung
g
Schwarzweiß - Standard [85] Fixiertemperatur: [135] Einst.

SW/VF Verarbeit.geschwindgk.
: SW/VF
Hohe Qualität [104] Fixiertemp.: [143] Einst.

SW/VF: Hohe Qualität Verar.geschw: SW/VF:
Ho. Qua
Vollfarbe - Standard [85] Fixiertemperatur: [135] Einst.

SW/VF Verarbeit.geschwindgk.
: SW/VF

Ho. Qua
Hohe Qualität Standard [85] Fixiertemperatur: [135] Einst.

festgelegt SW/VF Verarbeit.geschwindgk.
: SW/VF

Vollfarbe SW/VF: Hohe Qualität Verar.geschw: SW/VF:
einschließlich Ho. Qua
Spezialfarbe Hohe Qualität Standard [86] Fixiertemperatur: [136] Einst.
nicht festgelegt VFS/S Verarb.geschw: VFS/S

VFS/S: Hohe Qualität Verar.geschw: VFS/S:
Ho. Qua
70
Besondere
Fixiereinstellun Einstellung der Verarbeitungsgeschwin
Bildfarben Farbeinstellun
g Fixiertemperatur digkeitseinstellung
g

festgelegt SW/VF Verarbeit.geschwindgk.
: SW/VF

Nur Ho. Qua
Spezialfarben
nicht festgelegt VFS/S Verarb.geschw: VFS/S

VFS/S: Hohe Qualität Verar.geschw: VFS/S:
Ho. Qua
wird jedoch der Durchsatz reduziert. Einzelheiten zu "Einstellung Verarbeitungsgeschwindigkeit" finden
Sie in der Anleitung zum Einstellungsmenü.
• Fehleinzüge
• Blasen
• Glanzänderung
durchzuführen.
71
■ a-1 Verbesserung der Fixierbarkeit von Umschlägen
Nein
Ja
Verringern Sie den für [Fixierspaltb-

reite für Umschlag einstellen]
(C7100-Serie [101]) angegebenen
Wert um „25“.
Nein
Ja
Nein
Ja
Fahren Sie mit (a-2) fort.
DUF009
72
■ a-2 Reduzieren von Falten oder welligen Streifen auf Umschlägen
Nein
Zeigen sich Falten oder wellige Streifen?
Ja
Erhöhen Sie den für [Fixierspalt-

breite für Umschlag einstellen]
(C7100-Serie [101]) angegebenen
Wert um „25“.
Nein
Ja
Nein
Besteht ein Problem mit der Fixierung?*1 Beendet!
Ja
Fahren Sie mit (a-1) fort.
DUF017

wird.
• Passen Sie den eingestellten Wert in [Fixierspaltbreite für Umschlag einstellen] an, um die Fixierung
zu verbessern und Falten und gewellte Streifen zu reduzieren.
Bildpositionsanpassung (8300-Serie)
Um die Position eines Bilds zu ändern, geben Sie die Einstellungen gemäß Ablaufdiagramm an.
Elementnummer.
Beispiel:
[1234-56]
73
74
■ Optimierung der Bildposition und -vergrößerung

Prüfen Sie Format und Form des
Papiers.*1
Einstellen der vertikalen und horizontalen Bild-

Drucken Sie 10 Blatt doppelseitig. skalierung für das auf Seite 1 gedruckte Bild.*2
Klicken Sie auf [+] oder [-], um das Bild zu
vergrößern oder zu verkleinern. Der Mittelpunkt des
Messen Sie den Wert von L, A, B, C, D, Papiers ist der Referenzpunkt für das Vergrößern
E, F, G und H des sechsten Blatts Papier. oder Verkleinern.
Geben Sie jeden Wert ein und klicken Sie
dann auf [Berechnen].
Einstellen der Position des Bildes auf Seite 1.
 Bildposition: Seite 1 (Quer zu Einzugsrichtung)*3
Klicken Sie auf [+], um das Bild nach oben zu verschieben
Drucken Sie 10 Blatt doppelseitig. (von Ihnen weg), wenn Sie das gedruckte Papier, das
ausgegeben wird, von der Bedienerseite aus betrachten.
Klicken Sie auf [-], um das Bild nach unten zu verschieben
Besteht ein Problem mit der Bild- (auf Sie zu).
position oder der Bildvergrößerung? Ja  Bildposition: Seite 1 (Entlang Einzugsrichtung)*4
Nein Klicken Sie auf [+], um das Bild nach rechts zu verschieben
(zur Hinterkante), wenn Sie das gedruckte Papier, das
Beendet!
Klicken Sie auf [-], um das Bild nach links zu verschieben
(zur Vorderkante).
Einstellen der vertikalen und horizontalen Bild-

skalierung für das auf Seite 2 gedruckte Bild.*2
Papiers ist der Referenzpunkt für das Vergrößern
oder Verkleinern.

 Bildposition: Seite 2 (Quer zu Einzugsrichtung)*2
(von Ihnen weg), wenn Sie das gedruckte Papier, das
(auf Sie zu).
 Bildposition: Seite 2 (Entlang Einzugsrichtung)*4
Klicken Sie auf [+], um das Bild nach rechts zu verschieben
(zur Hinterkante), wenn Sie das gedruckte Papier, das
(zur Vorderkante).
DUF038
*1
• Beispiele von Messgeräten:
• Eine Lupe oder andere Messgeräte, die 0,1 mm messen können.
75
(z. B. eine Peak-Lupe mit Nr. 1983S und 10-facher Vergrößerung)
DUF018
• Einen linearen Maßstab, der Papierbreite und -länge messen kann.

(z.B. einen linearen Maßstab Silber 60 cm von Shinwa Rules Co., Ltd.)
• Einfache Prüfung
1. Nehmen Sie nach dem Öffnen einer Packung mit Papier fünf Blätter von oben und fünf von
unten heraus.
(* Wenn eine Packung mit Papier geöffnet wird, kann es sein, dass das obere und untere Blatt
Papier gefaltet ist.)
A1 D1
Vorne
A
Β Vorne Β1 C1
D
C
A2 D2
Vorne
Β2 C2
DUF019
2. Vergleichen Sie die Winkel der Stoßfläche und der Anlagefläche.

(Vergleichen Sie die Parallelität der Winkel B und C.)
76
Drehen Sie ein Papierblatt um, das herausgenommen wurde, und legen Sie es auf ein
anderes Papierblatt, das auch herausgenommen wurde, um auf Kantenabweichung zu
prüfen.
(Siehe Grafik unten.)
D2 A2
Hinten
A1 D1
Vorne
C2 B2
Β1 C1
DUF020
Wenn bei Verwendung eines A3-Blatts eine Abweichung von 0,3 mm oder weniger besteht,
liegt der Unterschied zwischen dem Winkel B und dem Winkel C bei ± 0,04° oder weniger.
Seiten A1 und
B1, C2 und D2 nebeneinander legen.
Hinten A2
D2
D1
A1
Vorne
Wo messen (mit einer Lupe)

Es sollte keine Abweichung zwischen C1
und B2 vorliegen.
Eine Abweichung von 0,3 mm oder
weniger wird bei Verwendung von Papier
B2 des Formats A3 empfohlen.
(Eine Abweichung zwischen den Winkeln
Β1 C2 C1 B1 und C2 sollte innerhalb ±0,04° liegen.)
Winkel B1 und C2 nebeneinander legen.
DUF021
3. Vergleichen Sie den Winkel des oberen Teils der Stoßfläche.

(Vergleichen Sie die Rechtwinkligkeit des Winkels A und des Winkels B.)
prüfen.
77
B2 C2
Hinten
A1 D1
Vorne
A2 D2
Β1 C1
DUF022
Seiten A1 und B1,

A2 und B2 nebeneinander legen.
Hinten C2
B2
D1
A1
Vorne

Es sollte keine Abweichung zwischen
C1 und D2 vorliegen.
weniger wird bei Verwendung von
A2 Papier des Formats A3 empfohlen.
Β1 (Eine Abweichung zwischen den
C1 Winkeln B1 und A2 sollte innerhalb
±0,04° liegen.)
Winkel B1 und A2 nebeneinander legen. D2
DUF023
Wenn die Bedingungen 2 und 3 oben erfüllt sind, ist es möglich, die vier Ecken eines Blatts
beinahe rechtwinklig (ca. 90° ± 0,08°) einzuschätzen.
Wenn die Bedingungen 2 und 3 nicht erfüllt werden, verwenden Sie es nicht für die
Registrierungsanpassung der Vorder- und Rückseite eines Papierblatts.
*Wenn der Bereich des Schnittfehler bei ±0,08° liegt, wird höchstens eine Abweichung von
0,6 mm erkannt, wenn A3-Papier für die Registrierung von Positionen zwischen der Vorder-
und Rückseite eines Papierblatts verwendet wird.
• Detaillierte Prüfung
Überprüfen Sie, ob die Abweichung eines jeden der vier Winkels eines Papierblatts, das nach dem
Zufallsprinzip aus einer Packung Papier genommen wurde, ±0,1 mm der angegebenen Größe
entspricht oder nicht.
(Die Anzahl der zu messenden Papierblätter ist nicht angegeben.)
78
* Verwenden Sie eine skalierte Lupe und einen linearen Maßstab, wie unten gezeigt, und scannen
Sie ein Papierblatt von 0,1 mm.
Führen Sie dieses Verfahren für die vier Ecken eines Papierblatts durch. Es ist möglich, das Papier
zu verwenden, wenn die Abweichung im Bereich von ±0,1 mm der angegebenen Größe liegt.
Führen Sie eine Messung durch,

indem Sie die Oberseite der
Teilungen eines Lineals neben die Die Teilungen
Oberseite eines Blatts Papier legen. eines Lineals
Papier
Prüfen Sie die Position

der Blattoberseite
gründlich mit einer Lupe
und einem Lineal.

Teilungen einer Lineals neben die Die Teilungen
Papier
Die Skala
einer Lupe
DUF024
*2
• Anpassen der vertikalen Bildskalierung
79
Papiereinzugsrichtung
CEZ022
• Anpassen der horizontalen Bildskalierung
DFT401
*3
Oben
(+)
Links Rechts
(Vorderkante) Standard (Hinterkante)
(-)
Unten
CEZ015
*4
80
Oben
(-) (+)
Standard
Links Rechts
(Vorderkante) (Hinterkante)
Unten
CEZ012
Anpassung der Bildposition (C9200/C7200-Serie)
Elementnummer.
Beispiel:
[1234-56]
81
■ Bildposition und -vergrößerung optimieren

Papiers.*1
Passen Sie die vertikale und horizontale

10 Blätter durch beidseitiges Drucken
drucken. Bildskalierung für das auf Seite 1 gedruckte Bild an.*2
Klicken Sie auf [+] oder [-], um das Bild zu vergrößern
oder zu verkleinern. Die Mitte des Papiers dient als
Messen Sie die Werte L, A, B, C, D, Referenz für das Vergrößern bzw. Verkleinern.
E, F, G und H des 6. Blatts Papier.
Geben Sie die einzelnen Werte ein,
und klicken Sie anschließend auf
[Berechnen].
Passen Sie die Position des Bilds auf Seite 1 an.
 Bildpositionsversatz: Seite 1 (Quer zu Einzug)*3
10 Blätter durch beidseitiges Drucken Klicken Sie auf [+], um das Bild aus Sicht des
drucken. bedruckten Papiers auf Betriebsseite nach oben
(von Ihnen weg) zu bewegen.
Klicken Sie auf [-], um das Bild nach unten (auf Sie
Haben Sie ein Problem mit der
Bildposition oder der Bildvergrößerung? zu) zu bewegen.
Ja  Bildpositionsversatz: Seite 1 (Entlang Einzug)*4
Nein Klicken Sie auf [+], um das Bild aus Sicht des
bedruckten Papiers auf Betriebsseite nach rechts
Fertig!
(in Richtung der nachgeführten Kante) zu bewegen.
Klicken Sie auf [-], um das Bild nach links (in
Richtung Führungskante) zu bewegen.
Passen Sie die vertikale und horizontale

Bildskalierung für das auf Seite 2 gedruckte Bild an.*2
Klicken Sie auf [+] oder [-], um das Bild zu vergrößern
oder zu verkleinern. Die Mitte des Papiers dient als
Referenz für das Vergrößern bzw. Verkleinern.
Passen Sie die Position des Bilds auf Seite 2 an.

 Bildpositionsversatz: Seite 2 (Quer zu Einzug)*2
Klicken Sie auf [+], um das Bild aus Sicht des
bedruckten Papiers auf Betriebsseite nach oben
(von Ihnen weg) zu bewegen.
Klicken Sie auf [-], um das Bild nach unten (auf Sie
zu) zu bewegen.
 Bildpositionsversatz: Seite 2 (Entlang Einzug)*4
Klicken Sie auf [+], um das Bild aus Sicht des
bedruckten Papiers auf Betriebsseite nach rechts
(in Richtung Führungskante) zu bewegen.
Klicken Sie auf [-], um das Bild nach links (in
Richtung der nachgeführten Kante) zu bewegen.
EBZ001
*1
82
DUF018

unten heraus.
A1 D1
Vorne
A
Β Vorne Β1 C1
D
C
A2 D2
Vorne
Β2 C2
DUF019

83
prüfen.
D2 A2
Hinten
A1 D1
Vorne
C2 B2
Β1 C1
DUF020
Seiten A1 und
Hinten A2
D2
D1
A1
Vorne

und B2 vorliegen.
DUF021

prüfen.
84
B2 C2
Hinten
A1 D1
Vorne
A2 D2
Β1 C1
DUF022
Seiten A1 und B1,

Hinten C2
B2
D1
A1
Vorne

±0,04° liegen.)
DUF023
85

Papier

der Blattoberseite
und einem Lineal.

Papier
Die Skala
einer Lupe
DUF024
*2
86
CEZ022
DFT401
*3
Oben
(+)
Links Rechts
(-)
Unten
CEZ015
*4
87
Oben
(-) (+)
Standard
Links Rechts
Unten
CEZ012
Anpassung der Bildposition (C9100/C7100-Serie)
88
■ Optimierung der Bildposition und -vergrößerung

Papiers.*1
Passen Sie die vertikale und horizontale Bildska-

Drucken Sie 10 Blatt doppelseitig. lierung für das auf Seite 1 gedruckte Bild an.*2
Messen Sie den Wert von L, A, B, C, D, Papiers ist der Referenzpunkt für das Vergrößern
E, F, G und H des sechsten Blatts Papier. oder Verkleinern.
Geben Sie jeden Wert ein und klicken Sie
dann auf [Berechnen].
 Bildposition: Quer zu Einzugsrichtung: Seite 1 *3
Drucken Sie 10 Blatt doppelseitig. (von Ihnen weg), wenn Sie das gedruckte Papier, das
Besteht ein Problem mit der Bild- (auf Sie zu).
position oder der Bildvergrößerung? Ja  Bildposition: Entlang Einzugsrichtung: Seite 1 *4
Nein Klicken Sie auf [+], um das Bild nach rechts zu verschie-
ben (zur Hinterkante), wenn Sie das gedruckte Papier, das
Beendet!
(zur Vorderkante).
Passen Sie die vertikale und horizontale Bildska-

lierung für das auf Seite 2 gedruckte Bild an.*2
Papiers ist der Referenzpunkt für das Vergrößern
oder Verkleinern.
Passen Sie die Position des Bildes auf Seite 2 an.

 Bildposition: Quer zu Einzugsrichtung: Seite 2 *3
(von Ihnen weg), wenn Sie das gedruckte Papier, das
(auf Sie zu).
 Bildposition: Entlang Einzugsrichtung: Seite 2 *4
Klicken Sie auf [+], um das Bild nach rechts zu verschie-
ben (zur Hinterkante), wenn Sie das gedruckte Papier, das
(zur Vorderkante).
DUF012
*1
89
DUF018

unten heraus.
A1 D1
Vorne
A
Β Vorne Β1 C1
D
C
A2 D2
Vorne
Β2 C2
DUF019

90
prüfen.
D2 A2
Hinten
A1 D1
Vorne
C2 B2
Β1 C1
DUF020
Seiten A1 und
Hinten A2
D2
D1
A1
Vorne

und B2 vorliegen.
DUF021

prüfen.
91
B2 C2
Hinten
A1 D1
Vorne
A2 D2
Β1 C1
DUF022
Seiten A1 und B1,

Hinten C2
B2
D1
A1
Vorne

±0,04° liegen.)
DUF023
92

Papier

der Blattoberseite
und einem Lineal.

Papier
Die Skala
einer Lupe
DUF024
*2
93
CEZ022
DFT401
*3
Oben
(+)
Links Rechts
(-)
Unten
CEZ015
*4
94
Oben
(-) (+)
Standard
Links Rechts
Unten
CEZ012
95
Zuweisen der benutzerdefinierten

Papierinformationen zu Magazinen
Dieser Abschnitt beschreibt das grundlegende Verfahren für die Registrierung von benutzerdefinierten
Papierinformationen für Magazine.
Auswahl eines Magazins über das Dialogfeld [Magazin auswählen]
1. Wählen Sie die Papierinformationen und klicken Sie mit der rechten Maustaste darauf,
um die Informationen für das entsprechende Magazin zu registrieren.
2. Klicken Sie auf [Magazin auswählen].
3. Geben Sie das Magazin an, das Sie bei Verwendung der Papierinformationen für den
Druck verwenden möchten.
4. Klicken Sie auf [OK].
Festlegen eines Magazins mit dem Dialogfeld [Assistent zum Erstellen von
Daten zu benutzerdefiniertem Papier]
1. Wählen Sie die Papierinformationen und klicken Sie mit der rechten Maustaste darauf,
um die Informationen für das entsprechende Magazin zu registrieren.
2. Klicken Sie auf [Assistent für benutzerdefiniertes Papier] oder [Mit Assistenten
bearbeiten].
3. Geben Sie im Dialogfeld [Gerät/Magazin auswähl.] das zu verwendende Magazin an,
wenn die Papierinformationen für den Druck verwendet werden, und klicken Sie dann
auf [Als Satz prüfen].
Legen Sie gegebenenfalls weitere Einstellungen fest, falls erforderlich, und klicken Sie auf [Weiter
>>].
4. Klicken Sie im Dialogfeld [Anpassung Bildposition] oder im Dialogfeld [Erweiterte
Einstellungen] auf [OK].
96
Kopieren von benutzerdefinierten Papierinformationen
Kopieren von benutzerdefinierten

Papierinformationen
Sie können benutzerdefinierte Papierinformationen für andere Geräte des gleichen Modells kopieren.
Da bestimmte Einstellungen des Geräts nicht kopiert werden, werden die Standardwerte für diese
Einstellungen angewendet. Dies bedeutet, dass [Synchronisieren] in die [Synchronisierungseinstellung]
kopiert wird. Sie können keine benutzerdefinierten Papierinformationen für verschiedene Modelle
kopieren.
1. Wählen Sie das benutzerdefinierte Papier aus, das Sie kopieren möchten.
2. Klicken Sie auf (Kopieren).
3. Wählen Sie im Dialogfeld [Gerätename auswählen] den Namen des Geräts aus, um die
benutzerdefinierten Papierinformationen zu kopieren.
97
Verwendung der
Beim Scannen von Papier durchsucht die Medienidentifizierungseinheit die Papierinformationen, die im
Media Management Tool registriert sind, um die Papierinformationen zu behalten, die ähnliche
Einstellungen haben und zeigt diese Informationen dann auf dem Bildschirm an.
Namen der Teile und Funktionen der Medienidentifizierungseinheit
1 2 3
DFZ012
1. Netzanzeige
Leuchtet auf, wenn ein USB-Kabel angeschlossen ist und die Medienidentifizierungseinheit zum Scannen von
Papier bereit ist.
2. Scananzeige
Leuchtet auf, wenn Papier in den Scanbereich eingelegt wird.
Nach dem Entfernen des Papiers blinkt diese Lampe, während das Papier gescannt wird.
3. Fehleranzeige
Leuchtet auf, wenn ein Fehler auftritt.
4. Papierscanner
Legen Sie hier das Papier ein, das Sie scannen wollen.
Erstellen von benutzerdefinierten Papierinformationen mithilfe der

1. Verbinden Sie die Medienidentifizierungseinheit über ein USB-Kabel mit einem USB-
Anschluss des Computers.
98
Verwendung der Medienidentifizierungseinheit
2. Klicken Sie auf (Neu erstellen) auf der Symbolleiste, um das Dialogfeld [Assistent zum
Erstellen von Daten zu benutzerdefiniertem Papier] aufzurufen.
3. Klicken Sie auf [Scanwert des Papiers] auf dem Bildschirm [Allgem. Infos eingeben. ].
Ein Dialogfeld mit dem Text [Legen Sie bitte das Papier in die Medienidentifizierungseinheit ein.]
wird angezeigt.
4. Legen Sie das Papier in die Medienidentifizierungseinheit ein und nehmen Sie es wieder
heraus.
Halten Sie die Ränder des Papiers beim Einlegen mit beiden Händen fest.
Achten Sie darauf, dass das Papier beim Herausziehen flach bleibt.
DFZ009
Die Daten zum gescannten Papier werden auf dem Bildschirm angezeigt.
5. Bestätigen Sie die Einstellungen, und klicken Sie dann auf [Ja].
6. Ändern Sie die Einstellungen nach Bedarf.
Bearbeiten von benutzerdefinierten Papierinformationen mithilfe der

2. Wählen Sie das benutzerdefinierte Papier aus, und klicken Sie mit der rechten Maustaste
darauf, um die Einstellungen zu ändern.
3. Klicken Sie auf [Aktual. d. Medien-ID-Bas.dat.].
wird angezeigt.
heraus.
99
DFZ009
Die Daten zum gescannten Papier werden auf dem Bildschirm angezeigt.
5. Bestätigen Sie die Einstellungen, und klicken Sie dann auf [Ja].
6. Ändern Sie die Einstellungen nach Bedarf.
Suchen von Papierinformationen mithilfe der Medienidentifizierungseinheit
2. Klicken Sie auf .
wird angezeigt.
heraus.
DFZ009
Die Liste von Papierinformationen mit ähnlichen Konfigurationen wie die des gescannten Papiers
wird angezeigt.
100
Verwendung der Medienidentifizierungseinheit
• In der Liste, die in Schritt 3 angezeigt wird, werden Papierinformationen mit einem passenden
Verhältnis von mehr als 80 %, mit dem besten Trefferverhältnis zuerst, angezeigt.
• Sie können die detaillierten Papierinformationen im Fenster [Suchergebnisse der Hauptbibliothek]
überprüfen. Sie können Einstellungen wie das Papierformat im Fenster [Suchergebnisse der
Hauptbibliothek] ändern. Für Einzelheiten siehe in der Hilfe für das Media Management Tool.
• Die zu durchsuchenden Papierinformationen lauten wie folgt:
• Master Paper Data.
• Benutzerdefiniertes Papier basierend auf Master Paper Data.
• Benutzerdefiniertes Papier, dessen Daten mithilfe der Medienidentifizierungseinheit erstellt
wurden.
• Nicht gesuchte Papierinformationen lauten wie folgt:
• Benutzerdefiniertes Papier, dessen Einstellungen für Papiertyp, Papierbreite, Farbe,
Beschichtetes Papier, Vorgelocht oder Strukturiert geändert wurden.
• Neu erstelltes Benutzerdefiniertes Papier, dessen Informationen nicht auf den Master Paper
Data basieren.
• Benutzerdefiniertes Papier, dessen Daten nicht mit der Medienidentifizierungseinheit erstellt
wurden.
101
102
3. Deinstallieren des Media
Management Tools
In diesem Abschnitt wird die Vorgehensweise zur Deinstallation des Media Management Tools erläutert.
Deinstallieren des Media Management Tools

1. Starten Sie das Installationsprogramm.
2. Wenn der Setup-Assistent erscheint, klicken Sie auf [Weiter].
3. Klicken Sie auf [Entfernen].
4. Wenn der Bildschirm zur Deinstallation angezeigt wird, klicken Sie auf [Entfernen].
Die Deinstallation beginnt.
103
3. Deinstallieren des Media Management Tools
5. Schließen Sie den Bildschirm des Setup-Assistenten, indem Sie auf [Fertig stellen] klicken.
104
4. Anhang
Fehlerbehebung
Probleme Ursache Lösung
Media Management Tool Die Festplatte hat nicht genügend Vergrößern Sie den freien
startet nicht. Speicher, um das Tool zu starten. Speicherplatz auf der
Festplatte.
Der Status des Media Management Starten Sie den Computer

Tools ist vorübergehend nicht verfügbar. neu.
Eine Programmdatei wurde beschädigt. Stellen Sie das Media

Management Tool erneut
ein.
Wenn eine Fehlerbenachrichtigung angezeigt wird
Nachricht Ursache und Lösung
Das Gerät wird von der Anwendung nicht Bei der Registrierung oder der Bearbeitung der
unterstützt. Daten eines anzuschließenden Geräts wurde ein
nicht unterstütztes Gerät angegeben.
Geben Sie ein Gerät an, welches das Media
Management Tool unterstützt.
105
4. Anhang
Kommunikation mit dem Gerät nicht möglich, Auf einem Gerät, das nicht durch das Media
da die Anwendung das Gerät nicht unterstützt. Management Tool unterstützt wird, wurde einer der
folgenden Vorgänge ausgeführt.
• Erstellen, Bearbeiten und Löschen von
Papierinformationen
• Einem Magazin benutzerdefinierte
Papierinformationen zuweisen bzw. Zuweisung
aufheben
• Kopieren von benutzerdefinierten
Papierinformationen
• Synchronisieren von benutzerdefinierten
Papierinformationen zwischen dem Media
Management Tool und dem Gerät
• Drucken eines Testmusters
Geben Sie ein Gerät an, welches das Media
Management Tool unterstützt.
Der Anwendername enthält Zeichen, die nicht Es ist ein Zeichen enthalten, das nicht verwendet
verwendet werden können. werden kann.
Sie können maximal 128 alphanumerische Single-
Das Passwort enthält Zeichen, die nicht
Byte-Zeichen und -Symbole eingeben.
verwendet werden können.
Ändern des Passworts fehlgeschlagen. Aktualisieren der Einstellungsdateien des Media

Management Tools ist fehlgeschlagen.
• Den Vorgang wiederholen.
• Das Media Management Tool erneut starten.
• Das Media Management Tool erneut
installieren.
Der Servername enthält Zeichen, die nicht Es ist ein Zeichen enthalten, das nicht verwendet
verwendet werden können. werden kann.
Geben Sie erlaubte Zeichen ein.
106
Fehlerbehebung
Verbindung mit dem Gerät fehlgeschlagen. • Wenn der Fehler im Gerät aufgetreten ist,
beheben Sie den Fehler des Geräts.
Registrieren der Geräteinformationen ist
• Starten Sie den Computer neu und wiederholen
fehlgeschlagen.
Sie den Vorgang.
Ändern der Geräteinformationen ist • Starten Sie das Media Management Tool neu
fehlgeschlagen. und wiederholen Sie den Vorgang.
Löschen der Geräteinformationen ist • Das Media Management Tool erneut
fehlgeschlagen. installieren.
Registrieren des benutzerdefinierten Papiers im Das Media Management Tool kann nicht mit dem
Gerät fehlgeschlagen. Es wird auf dem Gerät kommunizieren.
lokalen Computer gespeichert, der nicht Überprüfen Sie, ob sich das Media Management
synchronisiert wird. Tool im selben Netzwerk mit dem Gerät befindet.
Löschen des benutzerdefinierten Papiers im Die Anwendung kann keine benutzerdefinierten

Gerät fehlgeschlagen. Papierinformationen in dem Gerät löschen,
nachdem Sie benutzerdefinierte Papierinformationen
löschen oder zwischen dem Media Management
Tool und dem Gerät synchronisieren.
• Wenn der Fehler im Gerät aufgetreten ist,
beheben Sie den Fehler des Geräts.
Sie den Vorgang.
• Starten Sie das Media Management Tool neu
und wiederholen Sie den Vorgang.
installieren.
Aktualisieren des benutzerdefinierten Papiers • Wenn der Fehler im Gerät aufgetreten ist,
im Gerät fehlgeschlagen. beheben Sie ihn.
Registrieren des benutzerdefinierten Papiers im
Sie den Vorgang.
Gerät fehlgeschlagen.
installieren.
107
4. Anhang
Erstellen des benutzerdefinierten Papiers Erstellung, Aktualisierung oder Löschung des

fehlgeschlagen. Benutzerdefiniertes Papier des Media Management
Tools ist fehlgeschlagen, da keine Schreibrechte für
Aktualisieren des benutzerdefinierten Papiers den Anwenderordner bereitgestellt wurden.
fehlgeschlagen.
• Zugriffsrechte des Anwenderordners
Löschen des benutzerdefinierten Papiers überprüfen.
fehlgeschlagen. • Das Media Management Tool erneut starten.
installieren.
Exportieren der Papierinformationen ist Wenn benutzerdefinierte Papierinformationen

fehlgeschlagen. exportiert wurden, war die Kapazität des
angegebenen Laufwerks zu klein.
• Prüfen Sie, wie viel Platz auf dem angegeben
Laufwerk frei ist.
• Wenden Sie sich an den Administrator.
Importieren wurde abgebrochen, da die Beim Import von benutzerdefinierten

gewählte Datei nicht die korrekte Exportdatei Papierinformationen war die angegebene Datei
war. beschädigt oder nicht korrekt.
Geben Sie die richtige Exportdatei an und
versuchen Sie es erneut.
Drucken des Testcharts fehlgeschlagen. • Wenn der Fehler im Gerät aufgetreten ist,
beheben Sie ihn.
Sie den Vorgang.
installieren.
Drucken des Testcharts wurde nicht innerhalb Das Testchart wurde nicht gedruckt, weil das Gerät
eines bestimmten Zeitraums abgeschlossen. einen Job druckt, weil das System eingestellt wird
Druck wurde abgebrochen. oder weil kein Papier vorhanden ist.
Vergewissern Sie sich, dass das Gerät zum Drucken
und zum Drucken des Testcharts wieder bereit ist.
108
Fehlerbehebung
Drucken des Testcharts fehlgeschlagen, da Sie • Stellen Sie sicher, dass das Gerät an das
nicht über die erforderlichen Rechte verfügen. Media Management Tool angeschlossen ist.
Ein Testchart für dieses Papierformat ist nicht Es konnte kein unterstütztes Testchart gefunden
verfügbar. werden, weil [Testchart in DFE verwenden] unter
[Testchart auswählen] ausgewählt wurde, als Sie ein
Testchart für benutzerdefiniertes Papier gedruckt
haben, dessen [Papierformat] ein
benutzerdefiniertes Papierformat war.
Geben Sie in [Papierformat] ein nicht
benutzerdefiniertes Papierformat oder einen
anderen Punkt als [Testchart in DFE verwenden] in
[Testchart auswählen] an.
Kein Ausgabefach zur Verwendung durch Ein Testchart wurde auf einem Gerät gedruckt, das
diese Anwendung verfügbar. nicht über ein Ausgabefach verfügt.
• Installieren Sie ein Ausgabefach an dem Gerät
und versuchen Sie es erneut.
Drucken des Testcharts nicht möglich, da die Ein Testchart wurde gedruckt, als die im Gerät
Anzahl der im Gerät registrierten registrierte Anzahl benutzerdefinierter Papiere
benutzerdefinierten Papiere bereits den bereits den Höchstwert erreicht hatte (1000).
Grenzwert erreicht hat. Löschen Sie benutzerdefinierte Papierinformationen
und versuchen Sie es erneut.
Hinzufügen des Testcharts fehlgeschlagen. Das Testchart wird nicht hinzugefügt, geändert oder
gelöscht, da keine Schreibberechtigungen für den
Ändern des Testcharts fehlgeschlagen. Anwenderordner bereitgestellt wurden, in dem die
Löschen des Testcharts fehlgeschlagen. Einstellungen des Media Management Tools
gespeichert sind.
überprüfen.
installieren.
109
4. Anhang
Verbindung mit dem externen Der Computer, auf dem das Media Management
Authentifizierungsserver nicht möglich. Tool installiert ist, ist nicht mit einem Netzwerk
verbunden, das auf den externen
Authentifizierungsserver zugreifen könnte.
• Verbinden Sie den Computer, auf dem das
Media Management Tool installiert ist, mit
einem Netzwerk, das auf den externen
Authentifizierungsserver zugreifen kann.
Lesen der Anwendungs-Einstellungsdatei Scannen der Einstellungsdatei, die zum Bedienen

fehlgeschlagen. des Media Management Tools benötigt wird, ist
fehlgeschlagen.
• Zugriffsberechtigung des Anwenderordners
überprüfen.
installieren.
Sichern/Exportieren nicht möglich, da Sie Ändern Sie die Zugriffsberechtigungen für den
keine Zugriffsrechte für den/die Zielordner/- Ordner, in den Daten exportiert werden sollen.
datei haben.
Speichern der Einstellungen fehlgeschlagen. Die Einstellungsdatei wird nicht erstellt, da keine
Schreibberechtigungen für den Anwenderordner
bereitgestellt wurden, in dem die Einstellungen des
Media Management Tools gespeichert sind.
überprüfen.
installieren.
Sicherung ist fehlgeschlagen. • Den Vorgang wiederholen.

Wiederherstellung ist fehlgeschlagen.
installieren.
110
Fehlerbehebung
Verbinden mit dem Gerät fehlgeschlagen, da Wenden Sie sich an den Administrator.
Sie nicht über die erforderlichen Rechte
verfügen.
Registrieren des benutzerdefinierten Papiers im • Stellen Sie sicher, dass das Gerät an das
Gerät fehlgeschlagen, da Sie nicht über die Media Management Tool angeschlossen ist.
erforderlichen Rechte verfügen. • Wenden Sie sich an den Administrator.
Gerät fehlgeschlagen, da das Gerät
verwendet wurde. Die Daten werden auf dem
lokalen Computer gespeichert, der nicht
synchronisiert wird.
Aktualisieren der Daten zu

benutzerdefiniertem Papier im Gerät
fehlgeschlagen, da Sie nicht über die
erforderlichen Rechte verfügen.
Löschen der Daten zu benutzerdefiniertem

Papier im Gerät fehlgeschlagen, da Sie nicht
über die erforderlichen Rechte verfügen.
Registrieren des benutzerdefinierten Papiers im • Versuchen Sie es erneut, wenn das Gerät nicht
Gerät fehlgeschlagen, da das Gerät verwendet wird.
verwendet wurde. Die Daten werden auf dem • Wenden Sie sich an den Administrator.
Gerät fehlgeschlagen, da das Gerät
verwendet wurde. Die Daten werden auf dem
Aktualisieren der Daten zu

benutzerdefiniertem Papier im Gerät
fehlgeschlagen, da das Gerät verwendet
wurde.
Löschen der Daten zu benutzerdefiniertem

Papier im Gerät fehlgeschlagen, da das Gerät
verwendet wurde.
111
4. Anhang
Registrieren des benutzerdefinierten Papiers im Als Sie benutzerdefinierte Papierinformationen

Gerät fehlgeschlagen, da Sie nicht über die zwischen dem Media Management Tool und dem
erforderlichen Rechte verfügen. Gerät synchronisiert haben, wurden die
benutzerdefinierten Papierinformationen nicht
aktualisiert, weil Sie nicht die erforderlichen Rechte
hatten.
• Stellen Sie sicher, dass das Gerät an das
Media Management Tool angeschlossen ist.
Registrieren des benutzerdefinierten Papiers Als Sie benutzerdefinierte Papierinformationen

fehlgeschlagen, da das Gerät verwendet wird. zwischen dem Media Management Tool und dem
Gerät kopiert oder synchronisiert haben, wurden die
benutzerdefinierten Papierinformationen nicht
registriert, weil das Gerät verwendet wurde.
• Versuchen Sie es erneut, wenn das Gerät nicht
verwendet wird.
Automatische Anpassung der Bildposition ist • Überprüfen Sie die Einstellungen des Geräts.
fehlgeschlagen. • Starten Sie das Gerät neu.
Gerät kann nicht offline gesetzt werden. Die automatische Anpassung der Bildposition wurde
Automatische Anpassung der Bildposition ist durchgeführt, während das Gerät verwendet wurde.
fehlgeschlagen. • Versuchen Sie es erneut, wenn das Gerät nicht
verwendet wird.
Automatische Anpassung der Bildposition Bei der Ausführung der automatischen Anpassung
wurde nicht abgeschlossen, da kein Papier im der Bildposition befand sich in dem angegebenen
Magazin vorhanden war oder das Papier Magazin kein Papier (mehr).
während des Testdrucks ausging. Legen Sie Papier in das Magazin ein und versuchen
Sie es erneut.
112
In diesem Abschnitt wird die Anwenderauthentifizierung beschrieben, die mit dem Media Management
Tool festgelegt werden kann.
Infos zur Anwenderauthentifizierung
Sie können festlegen, ob ein Login-Dialogfeld anzeigt werden soll, wenn das Media Management Tool
gestartet wird. Anwender, die das Media Management Tool verwenden dürfen, werden bei der
Eingabe des Login-Anwendernamens und des Passworts überprüft. Sie können Einstellungen für die
Anwenderauthentifizierung und -verwaltung vornehmen. Anwender, die sich erfolgreich beim Media
Management Tool anmelden, können die Anwendung benutzen.
Wenn Sie Lokale Authentifizierung verwenden, können Sie die Informationen der Anwender ändern, die
das Media Management Tool verwenden. Bei Verwendung von LDAP- / Active Directory-
Authentifizierung können Sie die Anwenderinformationen prüfen. Bitte beachten Sie, dass Sie nur
Einstellungen für Anwenderrechte für das Media Management Tool festlegen können.
Anwender-Authentifizierungsmethoden
Es existieren zwei Verfahren zur Anwenderauthentifizierung: Lokale Authentifizierung und LDAP- /

Active Directory-Authentifizierung. Um die Anwenderauthentifizierung zu aktivieren, wählen Sie eine
Authentifizierungsmethode im Dialogfeld [Anwenderauthentifizierungseinstellung] und geben Sie dann
die gewünschten Einstellungen für die Authentifizierung ein. Jede Authentifizierungsmethode erfordert
unterschiedliche Einstellungen.
Lokale Authentifizierung
Die im Media Management Tool gespeicherten Anwenderinformationen dienen der
Authentifizierung von Anwendern. Es ist erforderlich, die Anwender des Media Management Tools
im Voraus zu registrieren.
LDAP- / Active Directory-Authentifizierung
Der LDAP-Server oder das Active Directory, ein Windows-Verzeichnisdienst, wird zur
Authentifizierung der Anwender verwendet. Zur Verwendung dieses Authentifizierungsverfahrens
registrieren Sie vorab mehrere Anwender für die lokale Authentifizierung. Wenn Sie dieses
Authentifizierungsverfahren wählen, sich aber nicht mit dem Server verbinden können, nehmen Sie
die lokale Authentifizierung durch Auswahl eines Anwenders vor.
Typen von Anwenderberechtigungen
Es gibt zwei Typen der Anwenderberechtigungen.
113
4. Anhang
Bediener
Die Berechtigung, die den allgemeinen Anwendern zugewiesen ist. Allgemeine Vorgänge im
Zusammenhang mit Papierinformationen können ausgeführt werden. Einstellungen in Bezug auf
das Media Management Tool können jedoch nicht geändert werden.
Administrator
Die Berechtigung, die den Administratoren zugewiesen ist. Zusätzlich zu den allgemeinen
Vorgängen können im Zusammenhang mit Papierinformationen Einstellungen in Bezug auf das
Media Management Tool geändert werden.
Verfügbare Funktionen
Funktionen, die mit Media Management Tool ausgewählt werden können, unterscheiden sich je nach
Anwenderberechtigungen.
Funktion Bediener Administrator
Anzeigen von Listen und Suchergebnissen für

im Media Management Tool registrierten
Papierinformationen
Papierinformationen bearbeiten
Ändern von Einstellungen der an das Media ×

Management Tool angeschlossenen Geräte
Synchronisieren der Gerätedaten mit dem

Media Management Tool
Zuweisen von benutzerdefinierten

Papierinformationen zu Magazinen und
Aufheben von Zuweisungen
Ein Testmuster drucken
Import und Export von Papierinformationen
Sichern und Wiederherstellen von Media- ×

Management-Tool-Einstellungen
Anwenderauthentifizierung verwalten ×
114
Registrieren von Anwendern für die Lokale Authentifizierung
In diesem Abschnitt wird die Vorgehensweise zur Registrierung von Anwendern für die lokale
Authentifizierung beschrieben.
1. Klicken Sie unter [Tool] auf [Anwenderauthentifizierung].

2. Wählen Sie [Lokale Authentifizierung] aus und klicken Sie dann auf
[Anwenderverwaltung].
3. Klicken Sie auf (Hinzufügen).
4. Geben Sie im Feld "Anwendername" den Anwendernamen ein.
5. Geben Sie im Feld "Passwort" das Passwort ein.
6. Geben Sie das Passwort, das in Schritt 5 in das Feld "Neues Passwort bestätigen"
eingegeben wurde.
7. Wählen Sie eine Anwenderberechtigung aus dem Dropdown-Menü "Berechtigung" aus.
8. Klicken Sie auf [Hinzufügen].
9. Klicken Sie zweimal auf [OK].
115
4. Anhang
Erweiterte Einstellungen
Einzelheiten zu den erweiterten Einstellungen finden Sie in der Anleitung zum Einstellungsmenü.
116
Einzugsrichtung von Ausdrucken (Seite 1/Seite 2)
Einzugsrichtung von Ausdrucken (Seite 1/Seite

2)
Je nach Einstellung werden gedruckte Kopien wie folgt eingezogen:
Seite 1 ist die bedruckte Seite des Papiers bei einseitigem Druck bzw. die erste bedruckte Seite bei
Duplex-Druck.
Seite 2 ist die bedruckte Rückseite des Papiers von Seite 1 bei Duplex-Druck.
Einseitiges Drucken: Bedruckte Seite nach unten
DFP406
A. Seite 1
B. Papiereinzugsrichtung von Seite 1
Duplexdruck: Bedruckte Seite nach unten
DFP407
A. Seite 1
C. Seite 2
D. Papiereinzugsrichtung von Seite 2
117
4. Anhang
Einseitiges Drucken: Bedruckte Seite nach oben
DFP408
A. Seite 1
Duplexdruck: Bedruckte Seite nach oben
DFP409
A. Seite 1
C. Seite 2
D. Papiereinzugsrichtung von Seite 2
118
Anfrage für Reparatur- und Wartungsdienste
Anfrage für Reparatur- und Wartungsdienste

Hinsichtlich Einzelheiten zum Betrieb des Geräts und zu den technischen Daten des Produkts wenden Sie
sich bitte an den Kundendienst.
119
4. Anhang
Marken
Microsoft, Windows und Windows Vista sind eingetragene Marken der Microsoft Corporation in den
USA und/oder anderen Ländern.
Andere in dieser Anleitung verwendete Produktnamen dienen nur zu Identifizierungszwecken und sind
Marken der jeweiligen Unternehmen. Wir lehnen jegliche Rechte an diesen Marken ab.
Die vollständigen Bezeichnungen der Windows-Betriebssysteme lauten wie folgt:
• Die Produktnamen von Windows 7 lauten wie folgt:
Microsoft® Windows® 7 Home Premium
Microsoft® Windows® 7 Professional
Microsoft® Windows® 7 Ultimate
Microsoft® Windows® 7 Enterprise
• Die Produktnamen von Windows 8.1 lauten wie folgt:
Microsoft® Windows® 8.1
Microsoft® Windows® 8.1 Pro
Microsoft® Windows® 8.1 Enterprise
• Die Produktnamen von Windows 10 lauten wie folgt:
Microsoft® Windows® 10 Home
Microsoft® Windows® 10 Pro
Microsoft® Windows® 10 Enterprise
Microsoft® Windows® 10 Education
• Die Produktbezeichnungen von Windows Server 2008 lauten wie folgt:
Microsoft® Windows Server® 2008 Standard
Microsoft® Windows Server® 2008 Enterprise
• Die Produktnamen von Windows Server 2008 R2 lauten wie folgt:
Microsoft® Windows Server® 2008 R2 Standard
Microsoft® Windows Server® 2008 R2 Enterprise
• Die Produktbezeichnungen von Windows Server 2012 lauten wie folgt:
Microsoft® Windows Server® 2012 Foundation
Microsoft® Windows Server® 2012 Essentials
Microsoft® Windows Server® 2012 Standard
• Die Produktnamen von Windows Server 2012 R2 lauten wie folgt:
Microsoft® Windows Server® 2012 R2 Foundation
Microsoft® Windows Server® 2012 R2 Essentials
120
Marken
Microsoft® Windows Server® 2012 R2 Standard

Alle anderen in diesem Dokument und Produkt verwendeten Produktnamen, Namen und Firmennamen
sind Marken oder eingetragene Marken ihrer jeweiligen Unternehmen.
Screenshots werden im Einklang mit den Richtlinien von Microsoft Corporation verwendet.
121
4. Anhang
122
INDEX
A
Anfrage für Reparatur- und Wartungsdienste.. 119
B
Betriebsumgebung................................................... 5
D
Deinstallieren des Media Management Tools..103
E
Einrichten von verbundenen Geräten.................. 18
Einzugsrichtung von Ausdrucken (Seite 1/Seite 2)
.............................................................................. 117
F
Fehlerbehebung.................................................. 105
I
Infos zur Benutzeroberfläche............................... 17
Installieren des Media Management Tools........... 8
S
Starten des Media Management Tools............... 16
U
Unterstützte Sprachen............................................. 7
V
Verwendung der Medienidentifizierungseinheit. 98
W
Wenn eine Fehlerbenachrichtigung angezeigt
wird...................................................................... 105
123
MEMO
124 DE DE D0BX-7414B
DE DE D0BX-7414B ©2018, 2019, 2021

Operating Instructions German

Hochgeladen von

Dokumentinformationen

Originaltitel

Copyright

Verfügbare Formate

Dieses Dokument teilen

Dokument teilen oder einbetten

Freigabeoptionen

Stufen Sie dieses Dokument als nützlich ein?

Sind diese Inhalte unangemessen?

Copyright:

Verfügbare Formate

Operating Instructions German

Hochgeladen von

Copyright:

Verfügbare Formate

Bedienungsanleitung

Lesen Sie dieses Handbuch sorgfältig vor der Verwendung des

Dieses Handbuch verwendet die folgenden Symbole:

Dieses Symbol verweist auf ergänzende, relevante Informationen.

Installieren des Media Management Tools

1. Starten Sie das Installationsprogramm.

• Wenn das Dialogfeld [Windows-Sicherheit] während der Treiberinstallation angezeigt wird,

Anwender-Authentifizierung bei Sie können festlegen, ob ein Login-Dialogfeld anzeigt werden

Anzeigen, Sortieren und Suchen Sortieren und Suchen von registrierten

Verwalten von Papierinformationen Erstellen, Bearbeiten und Löschen von

Verwalten von Papierinformationen Automatische Anpassung Bildposition

Synchronisieren von Synchronisation bedeutet Austausch von benutzerdefinierten

Ein Testmuster drucken Wenn Sie benutzerdefinierte Papierinformationen mithilfe des

Verwalten des Media Sichern und Wiederherstellen der

Starten des Media Management Tools

Infos zur Benutzeroberfläche

Einrichten von zu verbindenden Geräten

1. Klicken Sie in der Menüleiste auf [Geräteverbindung] in [Tool].

Erstellen und Bearbeiten von

Erstellen von benutzerdefinierten Papierinformationen

1. Klicken Sie auf (Neu erstellen) in der Werkzeugleiste.

Bearbeiten von benutzerdefinierten Papierinformationen

Einstellungen für benutzerdefinierte Papierinformationen

• Einzelheiten zu jeder Einstellung finden Sie in der Anleitung zum Einstellungsmenü.

■ Papierstaus und Doppeleinzüge reduzieren (für 8300 Serie)

J394, J395, J409, J410 J424, J425, J439, J440 J099

10 Blätter drucken. 10 Blätter drucken. 10 Blätter drucken.

Wurde das Nein Wurde das Nein Wurde das Nein

Legen Sie [Pap.einz.- Legen Sie [Pap.einz. Wird dickes oder

Wurde das Nein

Abgeschlossen! Kontaktieren Sie Ihren Servicekontakt.

• Glätten von Wellungen

■ Problemcode J049 beheben (für 8300 Serie)

Wurde das Problem behoben? 10 Blätter drucken.

■ Problemcode J080 beheben (für 8300 Serie)

Wurde das Problem behoben?

■ Problemcode J050 beheben (für 8300 Serie)

Welcher Wert ist für [Papierkantenerkennung] (8300

Legen Sie [Schräglauferkennung] Legen Sie [Papierkantenerkennung]

50 Blätter einseitig drucken. 50 Blätter einseitig drucken.

Kontaktieren Sie Abgeschlossen! Legen Sie [Schräglaufer-

Kontaktieren Sie Ihren Servicekontakt.

• Einzelheiten zu jeder Einstellung finden Sie in der Anleitung zum Einstellungsmenü.

■ Papierstaus und Doppeleinzüge reduzieren (für C9200-Serie)

Welcher Problemcode wird angezeigt?

J002, J003, J430, J431, J052, J053, J470, J471, J099

Papier durchblättern Papier durchblättern

10 Blätter drucken. 10 Blätter drucken. 10 Blätter drucken.

Setzen Sie [Pap.einz. Setzen Sie [Pap.einz. Wird dickes oder

Wurde das Nein

Beendet! Wenden Sie sich an Ihren Servicevertreter.

■ Papierstaus und Doppeleinzüge reduzieren (für C7200-Serie)

Welcher Problemcode wird angezeigt?

J430, J431, J445, J446, J470, J471, J485, J486, J099

Papier durchblättern Papier durchblättern

10 Blätter drucken. 10 Blätter drucken. 10 Blätter drucken.

Setzen Sie [Pap.einz. Setzen Sie [Pap.einz. Wird dickes oder

Wurde das Nein

Beendet! Wenden Sie sich an Ihren Servicevertreter.

• Glätten von Wellungen

■ Problemcode J097 beheben (für C9200-Serie)

Verstellen Sie die Seitenanschläge, damit sie

Werden farbiges Papier (einschließlich
