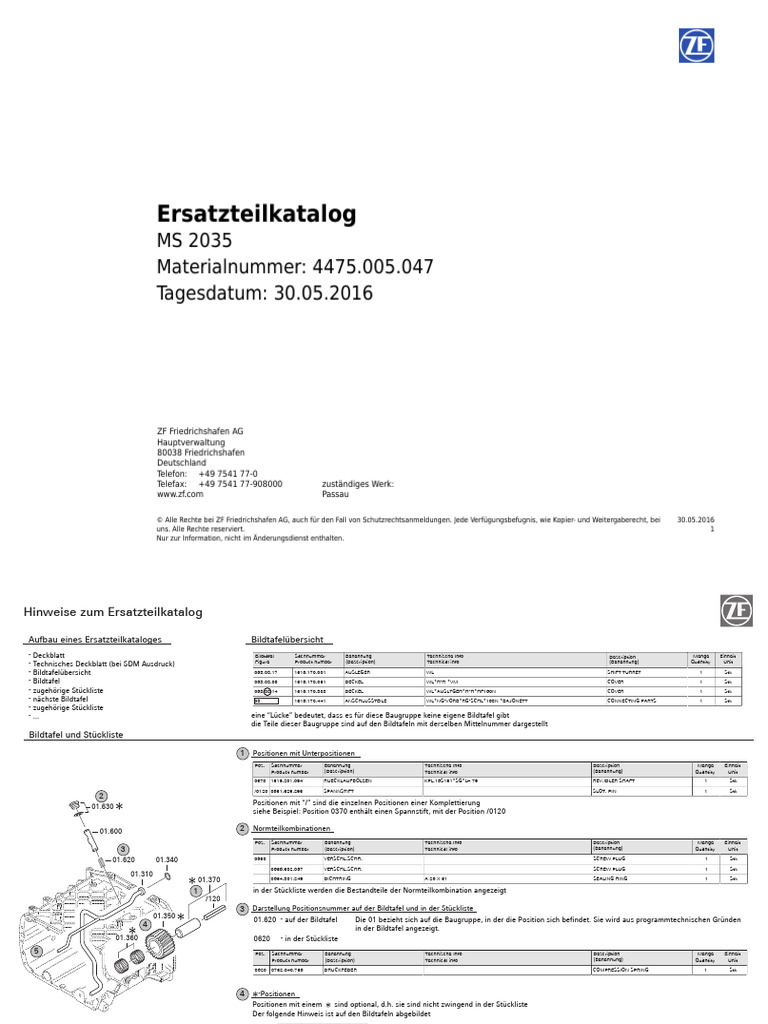

Ersatzteilkatalog

MS 2035
Materialnummer: 4475.005.047
Tagesdatum: 30.05.2016

ZF Friedrichshafen AG
Hauptverwaltung
80038 Friedrichshafen
Deutschland
Telefon: +49 7541 77-0
Telefax: +49 7541 77-908000 zuständiges Werk:
www.zf.com Passau

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei 30.05.2016
uns. Alle Rechte reserviert. 1
Nur zur Information, nicht im Änderungsdienst enthalten.
Hinweise zum Ersatzteilkatalog

Aufbau eines Ersatzteilkataloges Bildtafelübersicht

- Deckblatt Bildtafel Sachnummer Benennung Technische Info Description Menge Einheit
- Technisches Deckblatt (bei SDM Ausdruck) Figure Product number (Description) Technical info (Benennung) Quantity Unit

- Bildtafelübersicht 068.08.17 1316.170.001 AUSLEGER WL SHIFT TURRET 1 Stk

- Bildtafel 068.08.06 1316.170.031 DECKEL WL*H-H *VM COVER 1 Stk
- zugehörige Stückliste 068.08.14 1316.170.808 DECKEL WL*AUSL+GEH*H-H*HF160N COVER 1 Stk
- nächste Bildtafel 08 1316.170.441 ANSCHLUSSTEILE WL*NG-VORB*RG-SCHL*168N *BAJONETT CONNECTING PARTS 1 Stk
- zugehörige Stückliste
- ... eine “Lücke” bedeutet, dass es für diese Baugruppe keine eigene Bildtafel gibt
die Teile dieser Baugruppe sind auf den Bildtafeln mit derselben Mittelnummer dargestellt
Bildtafel und Stückliste
1 Positionen mit Unterpositionen
Pos. Sachnummer Benennung Technische Info Description Menge Einheit
Product number (Description) Technical info (Benennung) Quantity Unit
0370 1315.201.054 RUECKLAUFBOLZEN KPL.16S151*SG*L= 79 REV.IDLER SHAFT 1 Stk
/0120 0631.329.293 SPANNSTIFT SLOT. PIN 1 Stk
2
Positionen mit “/” sind die einzelnen Positionen einer Komplettierung
01.630
siehe Beispiel: Position 0370 enthält einen Spannstift, mit der Position /0120

01.600 2 Normteilkombinationen
Pos. Sachnummer Benennung Technische Info Description Menge Einheit
3 Product number (Description) Technical info (Benennung) Quantity Unit

01.620 01.340 0630 VERSCHL.SCHR. SCREW PLUG 1 Stk

0636.302.067 VERSCHL.SCHR. SCREW PLUG 1 Stk
01.310 0634.801.249 DICHTRING A 26 X 31 SEALING RING 1 Stk
01.370
1 in der Stückliste werden die Bestandteile der Normteilkombination angezeigt
01.370/120
3 Darstellung Positionsnummer auf der Bildtafel und in der Stückliste
01.350
01.620 - auf der Bildtafel Die 01 bezieht sich auf die Baugruppe, in der die Position sich befindet. Sie wird aus programmtechnischen Gründen
4 in der Bildtafel angezeigt.
01.360 0620 - in der Stückliste
5 Pos. Sachnummer Benennung Technische Info Description Menge Einheit
Product number (Description) Technical info (Benennung) Quantity Unit
0620 0732.040.736 DRUCKFEDER COMPRESSION SPRING 1 Stk

4 -Positionen
Positionen mit einem sind optional, d.h. sie sind nicht zwingend in der Stückliste
Der folgende Hinweis ist auf den Bildtafeln abgebildet
je nach Stücklistenausführung
depending on spec. number
suivant la nomenclature
secondo la distina base

5 Gestrichelt dargestellte Teile

Teile, die auf einer Bildtafel gestrichelt dargestellt werden, dienen lediglich zur Orientierung der anderen Teile
Technisches Deckblatt
Seite 1 von 2

Materialnummer: 4475.005.047 MS 2035 /

Pos.-Nr. Informationen Änderungsnummer

KUNDE:CATERPILLAR CLAYTON
IDENT-NR:110.8632
TECHN.FRAGEBOGEN:
FUER K2
PROJEKT-NR.:10401
FAHRZEUGDATEN:
BAGGERLADER 428 C
BEREIFUNG: EINFACH
REIFEN: 10.5-20
REIFEN: 12.5/80 -18
FELGENLOCHKREIS: 275 MM
AGGREGATBESCHREIBUNG:
ANTRIEB:MITTE
ACHSANORDNUNG: V-ACHSE
UEBERSETZUNG GES:I= 14,76
PLANETENTRIEB: I= 7,13 P3-190-44
KEGELTRIEB: I= 2,07 Z=29/14
BEFESTIGUNG: UEBERMITTIGE AUFHAENGUNG
FLANSCHMASS: L=1880
ARBEITSZYLINDER: KARTUSCHE VORN 63/32
ANTRIEB:
TYP/GROESSE: AE 250K
DREHRICHTUNG: MUL
TELLERRAD: SPIRALRICHTUNG RECHTS
FL.LAGE KEGELTR: MITTE
FLANSCH END YOKE 1410
DIFFERENTIAL:
TYP/GROESSE: D 250
ACHSKEGELRADPROF:N 30X1,25
SPERRWERT: ..........
ZEICHNUNGEN:
SCHNITT: 4475 005 035( )
EINBAU: 4475 605 017(0)

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 3
Technisches Deckblatt
Seite 2 von 2

Materialnummer: 4475.005.047 MS 2035 /

Pos.-Nr. Informationen Änderungsnummer

PRUEFANWEISUNG: 4475 760 003 (2)
MONTAGEHINWEIS:
RITZELEINSTELLMASS: 119,..
IN ACHSBRUECKE TEIL I (OBERSEITE) EINSCHLAGEN
MONTAGEVORSCHR.-NABENDICHTUNG 4475 505 001
ABWEICHEND VON DER PRUEFANWEISUNG:
VORSPUREINSTELLUNG 0 BIS 3 MM
MONTAGEANLEITUNG::ACHSSCHENKELDICHTUNG 4475 504 001
OELEINFUELLMENGE:
ACHSBRUECKE: CA. 5,80L
PLANETENTRIEB/JE:CA. 1,00L
GESAMT: CA. 7,80L
OELFUELLUNG: JA
OELSORTE:SCHMIERSTOFFL.TE .....
GESAMT-TROCKENMASSE: 328KG
FARBE: 2 MAIS-GELB RAL 1006
VERPACKUNG: ..........
BEMERKUNGEN/ZUSATZANGABEN:
*

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 4
Baugruppenübersicht
Seite 1 von 1

Materialnummer: 4475.005.047 MS 2035 /

Pos.-
Bildtafel Material-Nr. Benennung Menge Änd.-Nr. Techn. Info.
Nr.
4475102078
10 4475.102.069 ANTRIEB 1
01
4475102422
20 4475.102.422 ANTRIEB 1
00
4481133008
30 4481.133.044 DIFFERENTIAL 1
00
4475101086
70 4475.101.042 ACHSBRUECKE 1
01
4475101086
80 4475.101.456 ACHSBRUECKE 1
02
4475103031
90 4475.103.043 GELENKGEHAEUSE 1
01
4475103031
100 4475.103.416 GELENKGEHAEUSE 1
02
4475104029
110 4475.104.029 PLANETENTRIEB 1
00
4475105012
130 4475.105.045 LENKUNG 1
00

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 5
Bildtafel
Seite 1 von 1

Materialnummer: 4475.005.047 MS 2035 /

Bildtafel: 447510207801 ANTRIEB
Material-Baugruppen-Nummer: 4475.102.069

Zu dieser Stückliste / Baugruppe liegt z. Zt. keine Bildtafel vor.

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 6
Stückliste
Seite 1 von 3

Materialnummer: 4475.005.047 MS 2035 /

Bildtafel: 447510207801
Material-Baugruppen-Nummer: 4475.102.069

Pos.-Nr. Material-Nr. Kundenmaterial-Nr. Benennung Menge ME Änd.-Nr. Techn. Info. Rep.-Kit Alternativmaterial
10 4475.205.036 107-5608 KEGELRADSATZ 1
50 --- SCHEIBE 1
--- 0730.105.103 83933861 SCHEIBE 1 S=1,0
--- 0730.105.104 5904657831 SCHEIBE 1 S=1,05
--- 0730.105.105 V80617500 SCHEIBE 1 S=1,1
--- 0730.105.106 S0642701 SCHEIBE 1 S=1,15
--- 0730.104.423 83933865 SCHEIBE 1 S=1,2
--- 0730.105.107 S0642703 SCHEIBE 1 S=1,25
--- 0730.105.108 5904657764 SCHEIBE 1 S=1,3
--- 0730.105.109 V80618000 SCHEIBE 1 S=1,35
--- 0730.105.110 V80618100 SCHEIBE 1 S=1,4
--- 0730.105.111 5904657838 SCHEIBE 1 S=1,45
--- 0730.105.112 5904657839 SCHEIBE 1 S=1,5
--- 0730.105.113 5904657841 SCHEIBE 1 S=1,55
--- 0730.105.114 5904657842 SCHEIBE 1 S=1,6
--- 0730.105.230 5904657843 SCHEIBE 1 S=0,9
--- 0730.105.231 5904657844 SCHEIBE 1 S=0,95
--- 0730.105.438 83945760 SCHEIBE 1 S=0,65
--- 0730.105.439 83945761 SCHEIBE 1 S=0,70
--- 0730.105.440 83945762 SCHEIBE 1 S=0,75
--- 0730.105.441 83945763 SCHEIBE 1 S=0,85
--- 0730.107.807 1000000770 SCHEIBE 1 S=0,80
80 0750.117.354 ZGAQ-01146 KEGELROLLENLAGER 1 44,450X88,900X30,162
110 --- RING 1
--- 0730.162.002 S0642706 RING 1 S=15,1
--- 0730.162.003 S0642707 RING 1 S=15,2
--- 0730.162.004 L100059 RING 1 S=15,3
--- 0730.162.005 S0642709 RING 1 S=15,4
--- 0730.162.006 S0642710 RING 1 S=15,5
--- 0730.162.007 L100062 RING 1 S=15,6
--- 0730.162.008 L100063 RING 1 S=15,7
--- 0730.162.009 L100064 RING 1 S=15,8
--- 0730.162.010 L100065 RING 1 S=15,9
--- 0730.162.011 L100066 RING 1 S=16,0
--- 0730.162.012 L100067 RING 1 S=16,1

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 7
Stückliste
Seite 2 von 3

Materialnummer: 4475.005.047 MS 2035 /

Bildtafel: 447510207801
Material-Baugruppen-Nummer: 4475.102.069

Pos.-Nr. Material-Nr. Kundenmaterial-Nr. Benennung Menge ME Änd.-Nr. Techn. Info. Rep.-Kit Alternativmaterial
--- 0730.162.013 L100068 RING 1 S=16,2
--- 0730.162.014 L100069 RING 1 S=16,3
--- 0730.162.015 L100070 RING 1 S=16,4
--- 0730.162.207 L100073 RING 1 S=16,26
--- 0730.162.208 L100074 RING 1 S=16,23
--- 0730.162.209 L100075 RING 1 S=16,16
--- 0730.162.210 L100076 RING 1 S=16,13
--- 0730.162.211 L100077 RING 1 S=16,06
--- 0730.162.212 L100078 RING 1 S=16,03
--- 0730.162.213 L100079 RING 1 S=15,96
--- 0730.162.214 L100080 RING 1 S=15,93
--- 0730.162.215 L100081 RING 1 S=15,86
--- 0730.162.216 L100082 RING 1 S=15,83
--- 0730.162.217 L100083 RING 1 S=15,76
--- 0730.162.218 L100084 RING 1 S=15,73
--- 0730.162.219 L100085 RING 1 S=15,66
--- 0730.162.220 L100086 RING 1 S=15,63
--- 0730.162.221 L100087 RING 1 S=15,56
--- 0730.162.222 L100088 RING 1 S=15,53
--- 0730.162.223 L100089 RING 1 S=15,46
--- 0730.162.224 L100090 RING 1 S=15,43
--- 0730.162.225 L100091 RING 1 S=15,36
--- 0730.162.226 L100092 RING 1 S=15,33
--- 0730.162.227 L100094 RING 1 S=15,26
--- 0730.162.629 L100095 RING 1 S=15,38
--- 0730.162.630 L100096 RING 1 S=15,48
--- 0730.162.631 L100097 RING 1 S=15,58
--- 0730.162.632 L100098 RING 1 S=15,68
--- 0730.162.893 0.010.2930.2 RING 1 S=15,69
--- 0730.162.894 0.010.2930.1 RING 1 S=15,72
--- 0730.162.895 0.010.2930.0 RING 1 S=15,78
--- 0730.162.896 0.010.2929.2 RING 1 S=15,81
--- 0730.162.897 0.010.2928.0 RING 1 S=15,84
--- 0730.162.898 0.010.2929.1 RING 1 S=15,88
--- 0730.162.899 0.010.2931.0 RING 1 S=15,89

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 8
Stückliste
Seite 3 von 3

Materialnummer: 4475.005.047 MS 2035 /

Bildtafel: 447510207801
Material-Baugruppen-Nummer: 4475.102.069

Pos.-Nr. Material-Nr. Kundenmaterial-Nr. Benennung Menge ME Änd.-Nr. Techn. Info. Rep.-Kit Alternativmaterial
--- 0730.162.900 T183515 RING 1 S=15,91
--- 0730.162.901 T183516 RING 1 S=15,94
--- 0730.162.902 T183517 RING 1 S=15,97
150 0750.117.205 S0643009 KEG.ROLLENLAGER 1 34,925X72,233X25,400
190 0750.111.176 33502 WELLENDICHTRING 1 50X80X10/11
194 0671.190.139 FETT 1
270 0730.106.219 SCHEIBE 1 K00116/0510 S=4,0
290 0637.011.044 S0643012 6KT.MUTTER 1 M24X2

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 9
Bildtafel
Seite 1 von 1

Materialnummer: 4475.005.047 MS 2035 /

Bildtafel: 447510242200 ANTRIEB
Material-Baugruppen-Nummer: 4475.102.422

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 10
Stückliste
Seite 1 von 1

Materialnummer: 4475.005.047 MS 2035 /

Bildtafel: 447510242200
Material-Baugruppen-Nummer: 4475.102.422

Pos.-Nr. Material-Nr. Kundenmaterial-Nr. Benennung Menge ME Änd.-Nr. Techn. Info. Rep.-Kit Alternativmaterial
210 4475.305.289 ANTRIEBSFLANSCH 1 K00927/9410 DS-1410-N35x1,25
220 4475.305.251 ABSCHIRMBLECH 1

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 11
Bildtafel
Seite 1 von 1

Materialnummer: 4475.005.047 MS 2035 /

Bildtafel: 448113300800 DIFFERENTIAL
Material-Baugruppen-Nummer: 4481.133.044

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 12
Stückliste
Seite 1 von 1

Materialnummer: 4475.005.047 MS 2035 /

Bildtafel: 448113300800
Material-Baugruppen-Nummer: 4481.133.044

Pos.-Nr. Material-Nr. Kundenmaterial-Nr. Benennung Menge ME Änd.-Nr. Techn. Info. Rep.-Kit Alternativmaterial
570 4131.302.098 DIFF.KORB 1 K00947/9510
580 4481.333.078 AUSGLEICHRING 2 K00560/0510 A=13,5
600 0730.109.497 04415158 ANLAUFSCHEIBE 2 K01058/9310
640 4481.345.045 ACHSKEGELRAD 2 K02163/9910 Z=16
670 4481.333.081 ZGAQ-02179 AUSGL.KEGELRAD 2 K02427/9410 Z=11
680 0730.106.007 ZGAQ-02180 ANLAUFSCHEIBE 2 20,3 X 44X1,5
720 4481.333.048 870.101.070 DIFF.ACHSE 1 D-TEIL
810 0636.101.327 ZYL.SCHRAUBE 12 M10X25
860 0631.328.551 870.101.073 SPANNSTIFT 4 13X26
870 0631.329.081 870.101.074 SPANNSTIFT 4 8X26
880 0631.329.060 870.101.072 SPANNSTIFT 1 K01681/9510 5X55

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 13
Bildtafel
Seite 1 von 1

Materialnummer: 4475.005.047 MS 2035 /

Bildtafel: 447510108601 ACHSBRUECKE
Material-Baugruppen-Nummer: 4475.101.042

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 14
Stückliste
Seite 1 von 2

Materialnummer: 4475.005.047 MS 2035 /

Bildtafel: 447510108601
Material-Baugruppen-Nummer: 4475.101.042

Pos.-Nr. Material-Nr. Kundenmaterial-Nr. Benennung Menge ME Änd.-Nr. Techn. Info. Rep.-Kit Alternativmaterial
80 --- SCHEIBE 2
--- 0730.106.741 1.114-00449 SCHEIBE 1 S=1,50
--- 0730.106.742 1.114-00450 SCHEIBE 1 S=1,55
--- 0730.106.743 1.114-00451 SCHEIBE 1 S=1,60
--- 0730.106.744 1.114-00452 SCHEIBE 1 S=1,65
--- 0730.106.745 1.114-00453 SCHEIBE 1 S=1,70
--- 0730.106.746 1.114-00454 SCHEIBE 1 S=1,75
--- 0730.106.747 1.114-00455 SCHEIBE 1 S=1,80
--- 0730.106.748 1.114-00456 SCHEIBE 1 S=1,85
--- 0730.106.749 1.114-00457 SCHEIBE 1 S=1,90
--- 0730.106.750 1.114-00458 SCHEIBE 1 S=1,95
--- 0730.106.751 1.114-00459 SCHEIBE 1 S=2,00
--- 0730.106.752 1.114-00460 SCHEIBE 1 S=2,05
--- 0730.106.753 1.114-00461 SCHEIBE 1 S=2,10
--- 0730.107.158 1.114-00432 SCHEIBE 1 S=1,0
--- 0730.107.159 1.114-00434 SCHEIBE 1 S=1,05
--- 0730.107.160 1.114-00436 SCHEIBE 1 S=1,1
--- 0730.107.161 1.114-00438 SCHEIBE 1 S=1,15
--- 0730.107.162 1.114-00440 SCHEIBE 1 S=1,2
--- 0730.107.163 1.114-00441 SCHEIBE 1 S=1,25
--- 0730.107.164 1.114-00443 SCHEIBE 1 S=1,3
--- 0730.107.165 1.114-00444 SCHEIBE 1 S=1,35
--- 0730.107.166 1.114-00446 SCHEIBE 1 S=1,4
--- 0730.107.167 1.114-00447 SCHEIBE 1 S=1,45
--- 0730.111.626 0.010.3237.1 SCHEIBE 1 S=2,65
--- 0730.111.627 0.010.3237.2 SCHEIBE 1 S=2,7
--- 0730.111.628 0.010.3238.0 SCHEIBE 1 S=2,75
--- 0730.111.629 0.010.3238.1 SCHEIBE 1 S=2,8
--- 0730.111.630 0.010.3238.2 SCHEIBE 1 S=2,85
--- 0730.111.631 0.010.3239.0 SCHEIBE 1 S=2,9
--- 0730.111.632 0.010.3239.1 SCHEIBE 1 S=2,95
--- 0730.111.633 0.010.3239.2 SCHEIBE 1 S=3,0
--- 0730.111.634 0.010.3240.0 SCHEIBE 1 S=3,1
--- 0730.111.635 0.010.3240.1 SCHEIBE 1 S=3,35
--- 0730.111.636 0.010.3240.2 SCHEIBE 1 S=3,4

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 15
Stückliste
Seite 2 von 2

Materialnummer: 4475.005.047 MS 2035 /

Bildtafel: 447510108601
Material-Baugruppen-Nummer: 4475.101.042

Pos.-Nr. Material-Nr. Kundenmaterial-Nr. Benennung Menge ME Änd.-Nr. Techn. Info. Rep.-Kit Alternativmaterial
--- 0730.111.968 0.010.3241.0 SCHEIBE 1 S=0,1
--- 0730.111.969 0.010.3241.1 SCHEIBE 1 S=0,15
--- 0730.111.970 0.010.3241.2 SCHEIBE 1 S=0,5
90 0750.117.289 KEG.ROLLENLAGER 2 41,275X76,200X22,225
120 0634.303.980 83933848 O-RING 1 182X3
130 0636.011.204 S0643065 6KT.SCHRAUBE 15 M16X60
140 0730.102.696 8962100239 SCHEIBE 15
180 0730.365.092 BAUMUSTERSCHILD 1 ZF-Standard/Passau
190 0666.690.171 KLEBSTOFF 1
240 4475.280.161 84262309 VERSCHL.SCHR. 1 K01854/0610 M36X1,5 MIT O-RING
/20 0634.304.654 8605636 O-RING 1 33X2,2
250 4475.280.162 84352076 VERSCHL.SCHR. 1 M36X1,5 MIT O-RING
/20 0634.304.654 8605636 O-RING 1 33X2,2
340 0501.315.509 S0642778 BUCHSE 2 K01418/9610
350 0734.300.610 S0641686 WELLENDICHTRING 2 Z00029534310 46-65-21
354 0671.190.139 FETT 2

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 16
Bildtafel
Seite 1 von 1

Materialnummer: 4475.005.047 MS 2035 /

Bildtafel: 447510108602 ACHSBRUECKE
Material-Baugruppen-Nummer: 4475.101.456

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 17
Stückliste
Seite 1 von 1

Materialnummer: 4475.005.047 MS 2035 /

Bildtafel: 447510108602
Material-Baugruppen-Nummer: 4475.101.456

Pos.-Nr. Material-Nr. Kundenmaterial-Nr. Benennung Menge ME Änd.-Nr. Techn. Info. Rep.-Kit Alternativmaterial
10 4475.305.246 ACHSBRUECKE 1
20 4475.305.247 ACHSBRUECKE 1
420 0501.005.114 1303012 SPURSTANGE 1
/10 0501.210.323 1306881 KUGELGELENK 1
/20 0501.313.810 AL80542 AXIALGELENK 1
/30 0501.209.325 AL113460 DICHTUNGSBALG 1
/40 0637.011.027 04415655 6KT.MUTTER 1 M22X1,5
/70 0501.314.666 AT170209 KLEMMSCHELLE 1
/80 0636.020.257 0.900.0003.3 6KT.SCHRAUBE 1 M10X1X55
/90 0637.012.506 0.900.0003.4 SICHERGS.MUTTER 1 M10X1
/100 0501.209.326 0.010.3336.1 DICHTMANSCHETTE 1
470 4475.305.342 BUCHSE 2 K01614/9610
550 0501.005.115 SPURSTANGE 1
/10 0501.210.324 1306880 KUGELGELENK 1
/20 0501.313.810 AL80542 AXIALGELENK 1
/30 0501.209.325 AL113460 DICHTUNGSBALG 1
/40 0637.011.027 04415655 6KT.MUTTER 1 M22X1,5
/70 0501.314.666 AT170209 KLEMMSCHELLE 1
/80 0636.020.257 0.900.0003.3 6KT.SCHRAUBE 1 M10X1X55
/90 0637.012.506 0.900.0003.4 SICHERGS.MUTTER 1 M10X1
/100 0501.209.326 0.010.3336.1 DICHTMANSCHETTE 1

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 18
Bildtafel
Seite 1 von 1

Materialnummer: 4475.005.047 MS 2035 /

Bildtafel: 447510303101 GELENKGEHAEUSE
Material-Baugruppen-Nummer: 4475.103.043

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 19
Stückliste
Seite 1 von 2

Materialnummer: 4475.005.047 MS 2035 /

Bildtafel: 447510303101
Material-Baugruppen-Nummer: 4475.103.043

Pos.-Nr. Material-Nr. Kundenmaterial-Nr. Benennung Menge ME Änd.-Nr. Techn. Info. Rep.-Kit Alternativmaterial
10 4475.305.256 GELENKGEHAEUSE 1
20 4475.305.257 130-7031 GELENKGEHAEUSE 1
70 0750.117.308 83985017 KEG.ROLLENLAGER 2 30,162X64,292X21,433
80 0750.117.205 S0643009 KEG.ROLLENLAGER 2 34,925X72,233X25,400
110 0734.309.369 ZGAQ-03384 KOMBIDICHTRING 2 K01211/0010 49-68-13,8
111 0734.309.390 S0643086 KOMBIDICHTRING 2 K01214/0010 57-76-13,8
130 --- AUSGL.SCHEIBE 2
--- 4475.305.013 L100102 AUSGL.SCHEIBE 1 A=0,2
--- 4475.305.014 L100103 AUSGL.SCHEIBE 1 A=0,3
--- 4475.305.015 L100104 AUSGL.SCHEIBE 1 A=0,4
--- 4475.305.016 L100105 AUSGL.SCHEIBE 1 A=0,6
--- 4475.305.017 L100106 AUSGL.SCHEIBE 1 A=0,8
--- 4475.305.018 L100107 AUSGL.SCHEIBE 1 A=1,0
--- 4475.305.019 L100108 AUSGL.SCHEIBE 1 A=1,4
--- 4475.305.020 L100109 AUSGL.SCHEIBE 1 A=1,6
--- 4475.305.021 L100110 AUSGL.SCHEIBE 1 A=1,8
--- 4475.305.022 L100111 AUSGL.SCHEIBE 1 A=2,0
--- 4475.305.391 T166150 AUSGL.SCHEIBE 1 A=0,5
--- 4475.305.390 T166149 AUSGL.SCHEIBE 1 A=0,7
--- 4475.305.329 T166145 AUSGL.SCHEIBE 1 A=0,9
--- 4475.305.389 T166148 AUSGL.SCHEIBE 1 A=1,1
--- 4475.305.388 T166147 AUSGL.SCHEIBE 1 A=1,2
--- 4475.305.387 T166146 AUSGL.SCHEIBE 1 A=1,3
150 4475.305.212 LAGERBOLZEN 2
151 4475.305.217 LAGERBOLZEN 2
170 0636.016.014 931590R1 6KT.SCHRAUBE 16 M12X30
200 0750.116.255 S0643090 KUGELLAGER 2 45,000X75,000X16,000
220 0630.502.037 A453391 SICHERUNGSRING 2 75X2,5
240 0630.501.033 E62708 SICHERUNGSRING 2 45X1,75
260 0734.309.419 S0644135 KASSETTENRING 2 K01325/0410 53,2-78-13
270 4472.353.040 83934003 SICHERUNGSRING 2
280 0501.005.034 KARDANGELENK 1
/10 0501.208.559 L100633 DOPPELGABEL 1
/20 0501.208.560 33617 GELENKKREUZ 2
/30 0501.314.667 T153720 GABELKOPF 1

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 20
Stückliste
Seite 2 von 2

Materialnummer: 4475.005.047 MS 2035 /

Bildtafel: 447510303101
Material-Baugruppen-Nummer: 4475.103.043

Pos.-Nr. Material-Nr. Kundenmaterial-Nr. Benennung Menge ME Änd.-Nr. Techn. Info. Rep.-Kit Alternativmaterial
/40 0501.210.321 138-8529 GABELWELLE 1
/50 4475.305.098 L100636 BUCHSE 1
/60 4475.305.082 L100635 ABSCHIRMBLECH 1
284 0501.005.035 130-3014 KARDANGELENK 1
/10 0501.208.559 L100633 DOPPELGABEL 1
/20 0501.208.560 33617 GELENKKREUZ 2
/30 0501.314.667 T153720 GABELKOPF 1
/40 0501.210.322 138-8532 GABELWELLE 1
/50 4475.305.098 L100636 BUCHSE 1
/60 4475.305.082 L100635 ABSCHIRMBLECH 1
300 0734.309.423 S0643100 KASSETTENRING 2 K01267/0410 150,15-178-13/16
320 0750.117.635 81676C1 KEG.ROLLENLAGER 4 109,538X158,750X23,020
350 0636.010.665 S0643514 6KT.SCHRAUBE 16 M10X45
450 0736.020.128 ZGAQ-03401 ANSCHL.SCHRAUBE 2 K01622/9410 M14X1.5X50
470 0637.006.092 50235675 6KT.MUTTER 2 M14X1,5

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 21
Bildtafel
Seite 1 von 1

Materialnummer: 4475.005.047 MS 2035 /

Bildtafel: 447510303102 GELENKGEHAEUSE
Material-Baugruppen-Nummer: 4475.103.416

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 22
Stückliste
Seite 1 von 1

Materialnummer: 4475.005.047 MS 2035 /

Bildtafel: 447510303102
Material-Baugruppen-Nummer: 4475.103.416

Pos.-Nr. Material-Nr. Kundenmaterial-Nr. Benennung Menge ME Änd.-Nr. Techn. Info. Rep.-Kit Alternativmaterial
210 4475.305.076 NABE 2
290 0634.303.229 81313C1 O-RING 2 200X3
400 4475.305.301 130-7047 RADBOLZEN 16 K01590/9410 3/4-16UNF-3A

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 23
Bildtafel
Seite 1 von 1

Materialnummer: 4475.005.047 MS 2035 /

Bildtafel: 447510402900 PLANETENTRIEB
Material-Baugruppen-Nummer: 4475.104.029

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 24
Stückliste
Seite 1 von 1

Materialnummer: 4475.005.047 MS 2035 /

Bildtafel: 447510402900
Material-Baugruppen-Nummer: 4475.104.029

Pos.-Nr. Material-Nr. Kundenmaterial-Nr. Benennung Menge ME Änd.-Nr. Techn. Info. Rep.-Kit Alternativmaterial
10 4475.305.069 HOHLRAD 2 Z=98
30 4475.305.197 119-7042 SONNENRADWELLE 2 K00564/9610 Z=16
80 4475.205.085 8015317 PLANETENTRAEGER 2 K00809/0410
/10 4475.305.113 PLANETENTRAEGER 1
/20 4475.305.343 PLANETENRAD 3 Z=39
/30 0750.117.597 KEGELROLLENLAGER 3 38,000X17,000
/40 0750.117.572 KEGELROLLENLAGER 3 38,000X17,000
/50 0750.101.112 L100169 SPRENGRING 3
180 4475.280.162 84352076 VERSCHL.SCHR. 2 M36X1,5 MIT O-RING
/20 0634.304.654 8605636 O-RING 1 33X2,2
220 0636.102.041 81334C1 ZYL.SCHRAUBE 4 M10X20

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 25
Bildtafel
Seite 1 von 1

Materialnummer: 4475.005.047 MS 2035 /

Bildtafel: 447510501200 LENKUNG
Material-Baugruppen-Nummer: 4475.105.045

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 26
Stückliste
Seite 1 von 1

Materialnummer: 4475.005.047 MS 2035 /

Bildtafel: 447510501200
Material-Baugruppen-Nummer: 4475.105.045

Pos.-Nr. Material-Nr. Kundenmaterial-Nr. Benennung Menge ME Änd.-Nr. Techn. Info. Rep.-Kit Alternativmaterial
10 0501.211.257 LENKZYLINDER 1
/10 0501.315.371 130-8143 FUEHRUNGSBUCHSE 1
/20 0501.210.143 KOLBENSTANGE 1
/30 0501.317.770 ZYLINDERROHR 1
//10 0501.321.543 FUEHRUNGSBUCHSE 1
//20 0501.321.544 SPRENGRING 1
//30 0501.213.070 ZYLINDERROHR 1
//40 0631.329.094 SPANNSTIFT 1 10X14
/40 0501.315.372 130-6884 SPRENGRING 1
/50 0501.315.960 0.010.3340.2 SICHERUNGSRING 1
/100 0501.298.309 178-7189 REPARATURSATZ 1

© Alle Rechte bei ZF Friedrichshafen AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Alle Rechte reserviert. 30.05.2016
Nur zur Information, nicht im Änderungsdienst enthalten. 27
