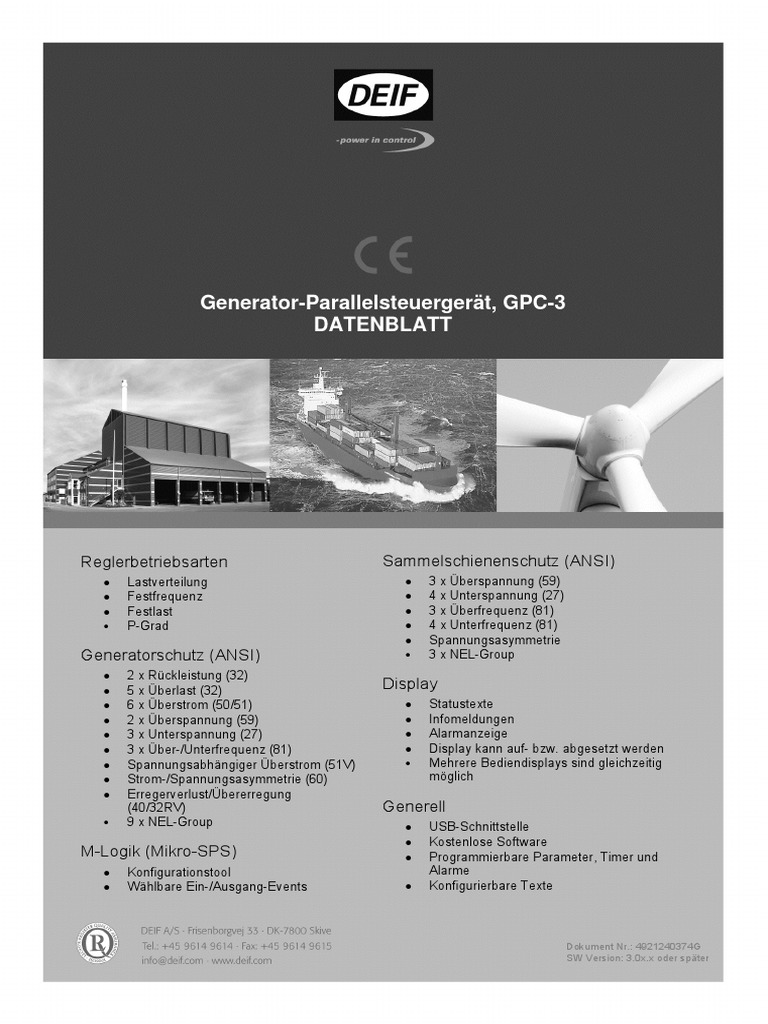

Generator-Parallelsteuergerät, GPC-3
DATA SHEET
DATENBLATT
Das GPC-3 kann den Generator synchronisieren und Motorsteuerung und Schutz
alle Generatorsteuerungs- und Generatorschutz- Mit dieser Option überwacht das GPC-3 die Start-
funktionen ausführen. Es ist besonders geeignet für /Stopp-Sequenz des Motors und bietet bei Ausfall des
SPS-gesteuerte Systeme. Die Kopplung kann über Hauptprozessors ein vollständiges Backup der Motor-
binäre und analoge E/A oder über serielle Schnittstellen überwachungsparameter.
(optional) durchgeführt werden.
Einstellung
Displayeinheit Einstellungen können am Display oder über die Utility
Die Displayeinheit kann direkt auf das Basisgerät Software vorgenommen werden. Die Parameter sind in
aufgeschnappt oder in die Schaltschranktür bzw. in das beiden Fällen paßwortgeschützt. Die Utility Software ist
Schaltschrankgehäuse eingebaut werden (3 m unter www.deif.com/Download_centre kostenlos
Displaykabel im Lieferumfang enthalten). Bis zu zwei erhältlich. Sie bietet außer der Parametrierung weitere
zusätzliche Displays können im Umkreis von 200 m Diagnose-, Inbetriebnahme- und Bedienfunktionen.
installiert werden.
Optionen
Die Displayeinheit zeigt alle gemessenen und
Das GPC-3 kann durch eine Vielzahl von Optionen
kalkulierten Werte sowie Alarme und Daten des
kundenspezifisch ausgebaut werden. Die gewünschten
Ereignisprotokolls an.
Optionen werden in das Standard-GPC-3 integriert.
Durch die hohe Flexibilität dieses Konzeptes ergibt sich
Betriebsarten eine sehr wirtschaftliche Lösung.
Folgende Reglerbetriebsarten können einfach über
Digitaleingänge angewählt werden: Siehe Seite 5 und 6.
1. Festfrequenz Zulassungen
2. Feste Leistung
Das GPC-3 ist UL/cUL gelistet.
3. P-Grad-Betrieb
Gemäß VDE-AR-N-4105.
4. Lastverteilung
Wird der automatische Spannungsregler durch das Weitere Dokumentationen sowie Zertifikate
GPC-3 gesteuert, stehen weitere Betriebsarten zur finden Sie unter www.deif.com.
Verfügung:
1. Festspannung
2. Feste Blindleistung
3. Leistungsfaktor cosφ
4. Blindlastverteilung
5. Statikbetrieb
Inselbetrieb Lastverteilung
Loadsharing line
SPS-gesteuertes System
Die Produkte der Uni-line-Serie sind für den Einsatz mit dem GPC-3 besonders geeignet.
Optionen
Option Beschreibung Slot Typ Bemerkung
A Netzverlustschutzpaket
A1 Zeitabhängige Unterspannung (27t) Software
Unterspannung und Blindleistungsschutz (27Q)
Vektorsprung (78)
df/dt (ROCOF) (81)
A4 Mitsystem (Netzunterspannung) (27) Software
A5 Richtungsabhängiger Überstrom (67) Software
C Generatorzusatzschutzpaket
C2 Gegensystem Überspannung (47) Software
Gegensystem Überstrom (46)
Nullsystem Überspannung (59)
Nullsystem Überstrom (50)
Leistungsabhängige Blindleistung Import/Export (40)
Thermischer Überstrom (51)
D Spannungsregelung
D1 Konstante Spannungsregelung Software
Konstante Blindleistungsregelung
Konstante Leistungsfaktorregelung
Blindleistungsverteilung
Statikbetrieb
E und F Kombinationsausgänge
E1 2 x +/-25 mA (Regler oder Meßumformer) 4 Hardware Nicht mit E2, EF2, EF4 oder EF5
AVR Ausgang - D1 erforderlich
E2 2 x 0(4)...20 mA (Regler oder Meßumformer) 4 Hardware Nicht mit E1, EF2, EF4 oder EF5
AVR Ausgang - D1 erforderlich
EF2 1 x +/-25 mA (Regler oder Meßumformer) 4 Hardware Nicht mit E1, E2, EF4 oder EF5
1 x 0(4)...20 mA (Regler oder Meßumformer) AVR Ausgang - D1 erforderlich
EF4 1 x +/-25 mA (Regler oder Meßumformer) 4 Hardware Nicht mit E1, E2, EF2 oder EF5
2 x Relaisausgang (Regler oder konfigurierbar) AVR Ausgang - D1 erforderlich
EF5 1 x PWM-Ausgang (Pulsweitenmodulierter Ausgang) für CAT 4 Hardware Nicht mit E1, E2, EF2 oder EF4
Drehzahlregler AVR Ausgang - D1 erforderlich
1 x +/-25 mA (Regler oder Meßumformer)
2 x Relaisausgang (Regler oder konfigurierbar)
F1 2 x 0(4)...20 mA (Meßumformer) 6 Hardware Nicht mit M13.6, M14.6 oder M15.6
H Serielle Kommunikation
H2 Modbus RTU/ASCII (RS485) 2 Hardware Nicht mit H3, H8.2 oder H9.2
H3 Profibus DP 2 Hardware Nicht mit H2, H8.2 oder H9.2
H5 Motorkomm.: MTU (ADEC/MDEC) und alle CANBus J1939 8 Hardware Nicht mit H7, H8.8, M13.8, M14.8
(H7) oder M15.8
H6 Cummins GCS 8 Hardware Nicht mit H5, H7, H8.8, M13.8,
M14.8 oder M15.8
H7 CANBus (J1939): 7 Software M4 erforderlich
Nicht mit H5
Caterpillar Perkins
Cummins CM850/570 Scania (EMS)
Detroit Diesel (DDEC) Scania (EMS S6)
Deutz (EMR) Volvo Penta (EMS)
Iveco (NEF/CURSOR) Volvo (EMS2)
John Deere (JDEC)
H8.X Externe E/A-Module 2, 8 Hardware H8.2: Nicht mit H2, H3, H8.8 oder
H9.2
H8.8: Nicht mit H5, H6, H8.2,
M13.8, M14.8 oder M15.8
H9.2 Modbus RTU/ASCII (RS232) und GSM Modem Anschluß 2 Hardware Nicht mit H2, H3 oder H8.2
Nicht alle aufgeführten Optionen können gleichzeitig gewählt werden, da die Anzahl der Einschübe
begrenzt ist. Bitte beachten SieSeite 7 zur Positionierung der Optionen.
Zubehör
Zubehör Beschreibung Artikelnummer Bemerkung
Bediendisplay
Standard-Display, DU-2 Verbindung direkt über 2912890030 Bitte spezifizieren Sie das Display-
Displaykabel/Basisgerät Layout (s. Seite 3-4)
Zusätzliches Display, DU-2 (X2) Verbindung über 2912890030
CANbus/Standard-Display Für jedes GPC-3 sind zwei zusätzliche
Displays möglich
Zusätzliches Bediendisplay, 16 konfigurierbare LEDs und 8 2912411070 Max. ein AOP-1 ist pro Displayeinheit
AOP-1 (X3) konfigurierbare Taster möglich
Zusätzliches Bediendisplay, 16 konfigurierbare LEDs, 2912411060 Jedes GPC-3 kann fünf
AOP-2 (X4) 8 konfigurierbare Taster und 1 AOP-2 ansteuern
Statusrelais,
CANbus-Kommunikation
Displaydichtung für IP54 (L) Standard ist IP52 1134510010
Kabel
Displaykabel, 3 m 1022040056
Displaykabel, 6 m (J2) 1022040057
Displaykabel, 1 m (J6) 1022040064
USB-Kabel, 3 m (J7) Für PC-USW 1022040065
Ethernetkabel, Crossover, 3 m (J4) Für Option N 1022040055
Dokumentation
Handbuch für Konstrukteure (K1) 4189340587
CD-ROM mit kompletter 2304230002
Dokumentation (K2)
90 91 92 93 94 95 96 97
65 66 67 68 69 70 71 72
M14.8: 4 x Relaisausgänge
Display
H3: Profibus DP
M15.8: 4 x 4-20 mA Eingänge
85 86 87 88 89
Alarm inhibit
3 x Multieingänge
PMS CAN
Ethernet
8-36V DC Versorgung, 11 W
Power
USB
1 x Statusausgangsrelais 7 x Digitaleingänge
73 74 75 76 77 78
5 x Relaisausgänge 4 x Relaisausgänge
2 x Impulsausgänge (kWh, kVArh)
5 x Digitaleingänge H7: CANBus J1939 (erfordert M4)
Slot #3, Kl. 37-64 (Std.) Slot #5, Kl. 73-89 (Std.)
Lastverteilung AC-Messung
13 x Digitaleingänge 3 x Generatorspannung
4 x Relaisausgänge 3 x Generatorstrom
Schnittstellen (Std.) 3 x Sammelschienen-/Netzspannung
1 x P Lastverteilung
1 x Q Lastverteilung Display-Anschluß
2 x Eingang für ext. Einstellwerte Serviceport (USB)
LED Power
LED Selbsttest
LED Alarmunterdrückung
UL-Markierung: Verdrahtung:
Nur 60/75C Kupferdraht
Montage:
Siehe englisches Datenblatt
Installation:
Gemäß NEC (US) oder CEC
(Kanada)
DC/DC-Konverter
für AOP-2: Anzugsmoment: 0,5 Nm (4,4 lb-in)
Drahtgröße: AWG 22-14
Beispiel:
Zubehör:
Pflichtangaben
Artikelnummer Typ Zubehör
Beispiel:
Pflichtangaben
Artikelnummer Typ Zubehör
1022040055 Zubehör für GPC-3 Ethernetkabel - 3 m, Crossover (J4)
