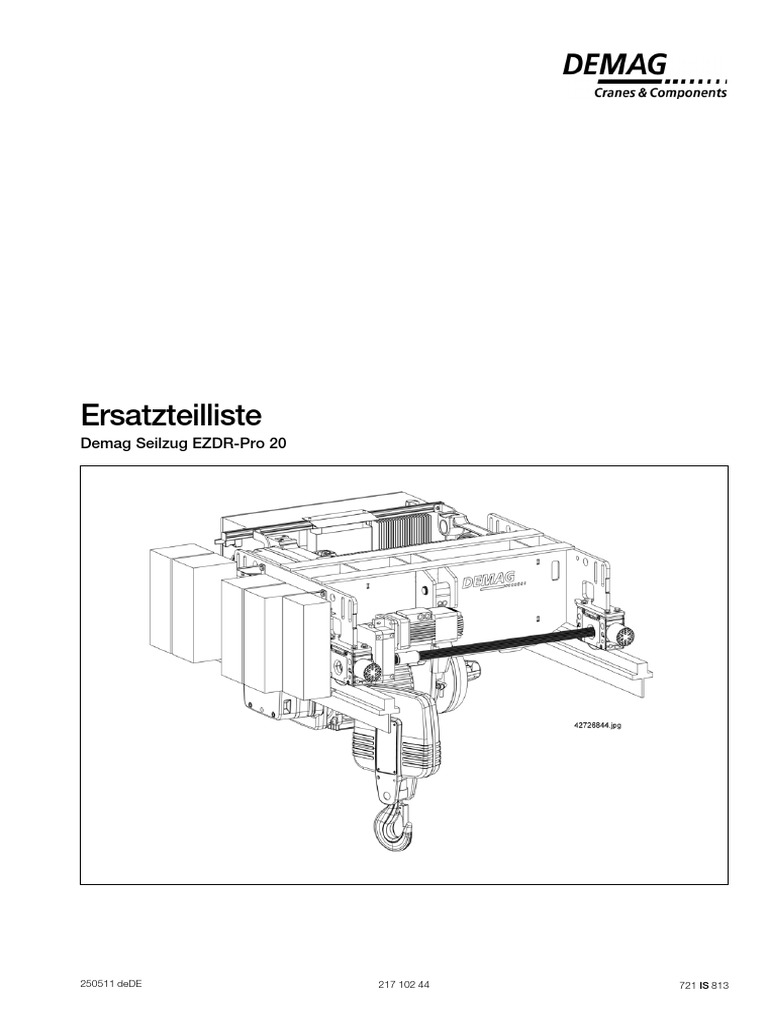

Ersatzteilliste

Demag Seilzug EZDR-Pro 20

250511 deDE 217 102 44 721 IS 813

2
21710244.p65/250511
 Inhaltsverzeichnis

Seite
Hubantrieb 4
Hubeinheit, Einscherung 2/1, 4/1, 6/1, 8/1, 4/2, 8/2 6
# Katzrahmen, Einscherung 2/1, MGS - ZMS 8
# Katzrahmen, Einscherung 4/1, MGS - ZMS 10
# Katzrahmen, Einscherung 6/1, MGS - ZMS 12
# Katzrahmen, Einscherung 8/1, MGS - ZMS 14
# Katzrahmen, Einscherung 4/2, ZMS 16
# Katzrahmen, Einscherung 8/2, ZMS 18
Seilkeiltraverse, Einscherung 2/1, 4/1, 6/1, 8/1 20
Ausgleichsrolle, Einscherung 4/2, ZMS 22
Ausgleichsrolle, Einscherung 8/2, ZMS 24
Unterflasche 365/20, Einscherung 2/1, 2m 26
Unterflasche 450/20, Einscherung 2/1, 3m, 4m 27
Unterflasche 355/18 - 400/18, Einscherung 4/1 28
Unterflasche 355/18 - 400/18, Einscherung 6/1 29
Unterflasche 400/18, Einscherung 8/1 30
Unterflasche 280/13 - 355/13, Einscherung 8/2 31
Unterflasche 280/14, Einscherung 4/2, 2m, 3m 32
Unterflasche 365/14, Einscherung 4/2, 4m 33
Hubmotor ZBR 132 34
Hubmotor ZBR 180/200 36
# Fahrmotor ZBA 90A, ZBA90B, ZBA100A/B 38
Bremsen B007, ZBA 90A 40
Bremsen B020, ZBA 90B und 100A/B 40
Bremsen B140, ZBR 132D/180A 40
Bremsen B280, ZBR 200B 40
Elektrische Bauteile 42
21710244.p65/250511

# Änderungen gegenüber vorheriger Ausgabe

Beispiel
# 1 70610333 1 Hubantrieb ZBR132D12/2 DR20 3
 Hubantrieb EZDR-Pro 20

21710244.p65/250511

4
 Hubantrieb EZDR-Pro 20

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

1 70610133 1 Hubantrieb ZBR132D12/2 DR20 2/1; 6/1 m/min, 1Am, 2m, kpl. (Teil-Nr. 3 - 5) 1) 2)
1 70610133 1 Hubantrieb ZBR132D12/2 DR20 4/1; 3/0,5 m/min, 3m, 4m, kpl. (Teil-Nr. 3 - 5) 1) 2)
1 70610133 1 Hubantrieb ZBR132D12/2 DR20 4/2; 6/1 m/min, 3m, 4m, kpl. (Teil-Nr. 3 - 5) 1) 2)
1 70610633 1 Hubantrieb ZBR132C4 DR20 2/1, 4/2; 1-16 m/min, 3m, kpl. (Teil-Nr. 3 - 5) 1) 2)
1 70610633 1 Hubantrieb ZBR132C4 DR20 4/1, 8/2; 0,5-8 m/min, 3m, kpl. (Teil-Nr. 3 - 5) 1) 2)
1 70610633 1 Hubantrieb ZBR132C4 DR20 6/1; 0,3-3,3 m/min, 1Am, 2m, kpl. (Teil-Nr. 3 - 5) 1) 2)
1 70610633 1 Hubantrieb ZBR132C4 DR20 6/1; 0,3-5,3 m/min, 3m, kpl. (Teil-Nr. 3 - 5) 1) 2)
1 70610633 1 Hubantrieb ZBR132C4 DR20 8/1; 0,3-2,5 m/min, 1Am, 2m, kpl. (Teil-Nr. 3 - 5) 1) 2)
1 70610633 1 Hubantrieb ZBR132C4 DR20 8/1; 0,2-4 m/min, 3m, kpl. (Teil-Nr. 3 - 5) 1) 2)
1 70610833 1 Hubantrieb ZBR132C4 DR20 4/1, 8/2; 0,5-5 m/min, 1Am, 2m, kpl. (Teil-Nr. 3 - 5) 1) 2)
1 70611133 1 Hubantrieb ZBR132C4 DR20 2/1, 4/2; 1-16 m/min, 4m, kpl. (Teil-Nr. 3 - 5) 1) 2)
1 70611133 1 Hubantrieb ZBR132C4 DR20 4/1, 8/2; 0,5-8 m/min, 4m, kpl. (Teil-Nr. 3 - 5) 1) 2)
1 70611133 1 Hubantrieb ZBR132C4 DR20 6/1; 0,3-3,3 m/min, 3m, 4m, kpl. (Teil-Nr. 3 - 5) 1) 2)
1 70611133 1 Hubantrieb ZBR132C4 DR20 6/1; 0,3-5,3 m/min, 4m, kpl. (Teil-Nr. 3 - 5) 1) 2)
1 70611133 1 Hubantrieb ZBR132C4 DR20 8/1; 0,3-2,5 m/min, 3m, 4m, kpl. (Teil-Nr. 3 - 5) 1) 2)
1 70611133 1 Hubantrieb ZBR132C4 DR20 8/1; 0,2-4 m/min, 4m, kpl. (Teil-Nr. 3 - 5) 1) 2)
1 70611233 1 Hubantrieb ZBR132C4 DR20 4/1, 8/2; 0,5-5 m/min, 3m, 4m, kpl. (Teil-Nr. 3 - 5) 1) 2)
2 70610333 1 Hubantrieb ZBR180A12/2 DR20 2/1; 4/2; 6/1 m/min, 1Am, 2m, kpl. (Teil-Nr. 3, 4, 6) 1) 2)
2 70610333 1 Hubantrieb ZBR180A12/2 DR20 4/1; 3/1 m/min, 1Am, 2m, kpl. (Teil-Nr. 3, 4, 6) 1) 2)
2 70610333 1 Hubantrieb ZBR180A12/2 DR20 8/2; 3/1 m/min, 1Am, 2m, 3m, 4m, kpl. (Teil-Nr. 3, 4, 6) 1) 2)
2 70610933 1 Hubantrieb ZBR180A4 DR20 2/1, 4/2; 1-16 m/min, 1Am, 2m, kpl. (Teil-Nr. 3, 4, 6) 1) 2)
2 70610933 1 Hubantrieb ZBR180A4 DR20 6/1; 0,3-5,3 m/min, 1Am, 2m, kpl. (Teil-Nr. 3, 4, 6) 1) 2)
2 70610933 1 Hubantrieb ZBR180A4 DR20 8/1; 0,2-4 m/min, 1Am, 2m, kpl. (Teil-Nr. 3, 4, 6) 1) 2)
2 70610933 1 Hubantrieb ZBR180A4 DR20 4/1, 8/2; 0,5-8 m/min, 1Am, 2m, kpl. (Teil-Nr. 3, 4, 6) 1) 2)
2 70610433 1 Hubantrieb ZBR200B12/2 DR20 2/1, 4/2; 12/2 m/min, 1Am, kpl. (Teil-Nr. 3, 4, 6) 1) 2)
2 70610433 1 Hubantrieb ZBR200B12/2 DR20 4/1; 8/2; 6/1 m/min, 1Am, kpl. (Teil-Nr. 3, 4, 6) 1) 2)
2 70610433 1 Hubantrieb ZBR200B12/2 DR20 6/1; 4/0,7 m/min, 1Am, 2m, kpl. (Teil-Nr. 3, 4, 6) 1) 2)
2 70610433 1 Hubantrieb ZBR200B12/2 DR20 8/1; 3/0,5 m/min, 1Am, kpl. (Teil-Nr. 3, 4, 6) 1) 2)
2 70611033 1 Hubantrieb ZBR200B12/2 DR20 2/1, 4/2; 12/2 m/min, 2m, 3m, 4m, kpl. (Teil-Nr. 3, 4, 6) 1) 2)
2 70611033 1 Hubantrieb ZBR200B12/2 DR20 4/1, 8/2; 6/1 m/min, 2m, 3m, 4m, kpl. (Teil-Nr. 3, 4, 6) 1) 2)
2 70611033 1 Hubantrieb ZBR200B12/2 DR20 6/1; 4/0,7 m/min, 3m, 4m, kpl. (Teil-Nr. 3, 4, 6) 1) 2)
2 70611033 1 Hubantrieb ZBR200B12/2 DR20 8/1; 3/0,5 m/min, 2m, 3m, 4m, kpl. (Teil-Nr. 3, 4, 6) 1) 2)
3 70612033 1 Getriebegehäuseset DR20 3)
4 70611733 1 Dichtung DR20 ZBR132 V0, V2
4 70611833 1 Dichtung DR20 ZBR180 V3
4 70611933 1 Dichtung DR20 ZBR200 V5
Ersatzteillsets für Hubmotore siehe Seite 34, 36
5 70582033 1 Hubmotor ZBR132D12/2 DR20 2/1; 6/1 m/min, 1Am, 2m, 1)
5 70582033 1 Hubmotor ZBR132D12/2 DR20 4/1; 3/0,5 m/min, 3m, 4m, 1)
5 70582033 1 Hubmotor ZBR132D12/2 DR20 4/2; 6/1 m/min, 3m, 4m, 1)
5 70582133 1 Hubmotor ZBR132C4 DR20 2/1, 4/2; 1-16 m/min, 3m, 1)
5 70582133 1 Hubmotor ZBR132C4 DR20 4/1, 8/2; 0,5-8 m/min, 3m, 1)
5 70582133 1 Hubmotor ZBR132C4 DR20 6/1; 0,3-3,3 m/min, 1Am, 2m, 1)
5 70582133 1 Hubmotor ZBR132C4 DR20 6/1; 0,3-5,3 m/min, 3m, 1)
5 70582133 1 Hubmotor ZBR132C4 DR20 8/1; 0,3-2,5 m/min, 1Am, 2m, 1)
5 70582133 1 Hubmotor ZBR132C4 DR20 8/1; 0,2-4 m/min, 3m, 1)
5 70582533 1 Hubmotor ZBR132C4 DR20 4/1, 8/2; 0,5-5 m/min, 1Am, 2m, 1)
5 70582733 1 Hubmotor ZBR132C4 DR20 2/1, 4/2; 1-16 m/min, 4m, 1)
5 70582733 1 Hubmotor ZBR132C4 DR20 4/1, 8/2; 0,5-8 m/min, 4m, 1)
5 70582733 1 Hubmotor ZBR132C4 DR20 6/1; 0,3-3,3 m/min, 3m, 4m, 1)
5 70582733 1 Hubmotor ZBR132C4 DR20 6/1; 0,3-5,3 m/min, 4m, 1)
5 70582733 1 Hubmotor ZBR132C4 DR20 8/1; 0,3-2,5 m/min, 3m, 4m, 1)
5 70582733 1 Hubmotor ZBR132C4 DR20 8/1; 0,2-4 m/min, 4m, 1)
5 70584833 1 Hubmotor ZBR132C4 DR20 4/1; 8/2, 0,5-5 m/min, 3m, 4m, 1)
6 Ersatzteillsets für Hubmotore siehe Seite 34, 36
6 70582233 1 Hubmotor ZBR180A12/2 DR20 2/1; 4/2; 6/1 m/min, 1Am, 2m, 1)
6 70582233 1 Hubmotor ZBR180A12/2 DR20 4/1; 8/2; 3/1 m/min, 1Am, 2m, 3m, 4m, 1)
6 70582433 1 Hubmotor ZBR180A4 DR20 2/1, 4/2; 1-16 m/min, 1Am, 2m, 1)
6 70582433 1 Hubmotor ZBR180A4 DR20 6/1; 0,3-5,3 m/min, 1Am, 2m, 1)
6 70582433 1 Hubmotor ZBR180A4 DR20 8/1; 0,2-4 m/min, 1Am, 2m, 1)
6 70582433 1 Hubmotor ZBR180A4 DR20 4/1, 8/2; 0,5-8 m/min, 1Am, 2m, 1)
6 70582333 1 Hubmotor ZBR200B12/2 DR20 2/1, 4/2; 12/2 m/min, 1Am, 1)
6 70582333 1 Hubmotor ZBR200B12/2 DR20 4/1, 8/2; 6/1 m/min, 1Am, 1)
6 70582333 1 Hubmotor ZBR200B12/2 DR20 6/1; 4/0,7 m/min, 1Am, 2m, 1)
6 70582333 1 Hubmotor ZBR200B12/2 DR20 8/1; 3/0,5 m/min, 1Am, 1)
6 70582633 1 Hubmotor ZBR200B12/2 DR20 2/1, 4/2; 12/2 m/min, 2m, 3m, 4m, 1)
6 70582633 1 Hubmotor ZBR200B12/2 DR20 4/1, 8/2; 6/1 m/min, 2m, 3m, 4m, 1)
6 70582633 1 Hubmotor ZBR200B12/2 DR20 6/1; 4/0,7 m/min, 3m, 4m, 1)
6 70582633 1 Hubmotor ZBR200B12/2 DR20 8/1; 3/0,5 m/min, 2m, 3m, 4m, 1)

21710201.tbl
21710244.p65/250511

1) Bei Bestellung dieser Baugruppe (Einzelteile werden nicht geliefert) bitte die Fabriknummer vom DR-Zug und Auftragsnummer angeben.
Die Angaben können Sie den Leistungsschildern entnehmen. Es werden austauschbare Baugruppen geliefert,
die von der Getriebeübersetzung und der Motorbaugrösse abhängig sind.
Bei Bestellung dieser Baugruppe bitte die Einbaulage angeben.
2) Füllmenge 30 Liter bei Einbaulage D, Bestell-Nr. 472 900 44 (2,5 kg).
3) Bei Bestellung dieser Baugruppe muss zusätzlich ein Dichtungsset (Teil-Nr. 4), abhängig von der Baugröße des Hubmotors, mitbestellt werden. 5
 Hubeinheit EZDR-Pro 20 - H24 - H36 - H54 - H74
Einscherung 2/1, 4/1, 6/1, 8/1, 4/2, 8/2

21710244.p65/250511

6
 Hubeinheit EZDR-Pro 20 - H24 - H36 - H54 - H74
Einscherung 2/1, 4/1, 6/1, 8/1, 4/2, 8/2

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

1 70604033 1 Verbindungsrohr Set DR20 H24 2/1, 4/1, 6/1, 8/1

1 70604133 1 Verbindungsrohr Set DR20 H36 2/1, 4/1, 6/1, 8/1
1 70604233 1 Verbindungsrohr Set DR20 H54 2/1, 4/1, 6/1, 8/1
1 70604333 1 Verbindungsrohr Set DR20 H74 4/1, 6/1, 8/1
2 70634033 1 Seiltrommelset DR20 H24 2/1, 4/1, 6/1, 8/1
2 70634133 1 Seiltrommelset DR20 H36 2/1, 4/1, 6/1, 8/1
2 70634233 1 Seiltrommelset DR20 H54 2/1, 4/1, 6/1, 8/1
2 70634333 1 Seiltrommelset DR20 H74 4/1, 6/1, 8/1
3 70680233 1 Seilführungsset links DR 20/18 säurefest
3 70647033 1 Seilführungsset links DR 20/18V säurefest, verstärkt
4 70790133 1 Drahtseilset DR20 H24 2/1
4 70790233 1 Drahtseilset DR20 H36 2/1
4 70790333 1 Drahtseilset DR20 H54 2/1
4 70791133 1 Drahtseilset DR20 H24 4/1
4 70796133 1 Drahtseilset DR20 H24 4/1 bis Fabrik-Nr. 967 525 92
4 70791233 1 Drahtseilset DR20 H36 4/1
4 70791333 1 Drahtseilset DR20 H54 4/1
4 70792133 1 Drahtseilset DR20 H24 6/1
4 70796233 1 Drahtseilset DR20 H24 6/1 bis Fabrik-Nr. 967 525 92
4 70792233 1 Drahtseilset DR20 H36 6/1
4 70796333 1 Drahtseilset DR20 H36 6/1 bis Fabrik-Nr. 967 525 92
4 70792333 1 Drahtseilset DR20 H54 6/1
4 70792433 1 Drahtseilset DR20 H74 6/1
4 70793133 1 Drahtseilset DR20 H24 8/1
4 70796433 1 Drahtseilset DR20 H24 8/1 bis Fabrik-Nr. 967 525 92
4 70793233 1 Drahtseilset DR20 H36 8/1
4 70793333 1 Drahtseilset DR20 H54 8/1
4 70793433 1 Drahtseilset DR20 H74 8/1
5 70684233 1 Seilführungsset rechts DR 20/13 säurefest
5 70647333 1 Seilführungsset rechts DR 20/13V säurefest, verstärkt
6 70632033 1 Seiltrommelset DR20 H24 4/2, 8/2
6 70632133 1 Seiltrommelset DR20 H36 4/2, 8/2
6 70632233 1 Seiltrommelset DR20 H54 4/2, 8/2
6 70632333 1 Seiltrommelset DR20 H74 4/2, 8/2
7 70794133 1 Drahtseilset DR20 H24 4/2
7 70794233 1 Drahtseilset DR20 H36 4/2
7 70794333 1 Drahtseilset DR20 H54 4/2
7 70795133 1 Drahtseilset DR20 H24 8/2
7 70795233 1 Drahtseilset DR20 H36 8/2
7 70795333 1 Drahtseilset DR20 H54 8/2
7 70795433 1 Drahtseilset DR20 H74 8/2
8 70684033 1 Seilführungsset links DR 20/13 säurefest
8 70647233 1 Seilführungsset links DR 20/13V säurefest, verstärkt
10 73061333 1 Gehäuse DR20 HFU45
10 73061433 1 Gehäuse DR20 HFU45
10 73061533 1 Gehäuse DR20 HFU45
10 73063833 1 Gehäuse DR20 HFU60
10 73061633 1 Gehäuse DR20 HFU60
10 73061733 1 Gehäuse DR20 HFU60
10 73063933 1 Gehäuse DR20 HFU75
10 73061833 1 Gehäuse DR20 HFU75
10 73061933 1 Gehäuse DR20 HFU75
10 73064033 1 Gehäuse DR20 HFU90
10 73064133 1 Gehäuse DR20 HFU90
10 73062033 1 Gehäuse DR20 HFU90
10 73060433 1 Gehäuse DR20 H065 PU
10 73060533 1 Gehäuse DR20 H065 PU
10 73060633 1 Gehäuse DR20 H065 PU
10 73060033 1 Gehäuse DR20 H032 PU
10 73060133 1 Gehäuse DR20 H032 PU
11 71999433 1 Getriebegrenzschalter Set SGG

21710202.tbl
21710244.p65/250511

7
 Katzrahmen EZDR-Pro 20 - H24 - H36 - H54
Einscherung 2/1 - MGS - ZMS

21710244.p65/250511

8
 Katzrahmen EZDR-Pro 20 - H24 - H36 - H54
Einscherung 2/1 - MGS - ZMS

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

1 Radblockset 160 NA 1)
2 Radblockset 160 A 1)
3 Radblockset 160 MA 1)
# 4 86081446 1 Pufferset DPZ100
5 75269144 1 Drehmomentstützenset MA160-2
7 47992033 1 Fahrantrieb ZBA 90A4 B007
8 86021246 1 Antriebselement DRS160/AMK40 SPW 1400, H24
8 86021346 1 Antriebselement DRS160/AMK40 SPW 2240, H24, H36, H54
8 86021446 1 Antriebselement DRS160/AMK40 SPW 2800, H24, H36, H54
9 47991033 1 Fahrmotor ZBA 90A4 B007 Ersatzteile siehe Seite 38
10 Seilkeiltraverse ZMS/MGS Set siehe Seite 20
11 86024233 1 Wellenschutzset DRS160 SPW 1400, H24
11 86024333 1 Wellenschutzset DRS160 SPW 2240, H24, H36, H54
11 86024433 1 Wellenschutzset DRS160 SPW 2800, H24, H36, H54
12 Bremswiderstand siehe Seite 42

21710203.tbl
21710244.p65/250511

1) Ersatzteile siehe Ersatzteilliste 222 920 44. 9

 Katzrahmen EZDR-Pro 20 - H24 - H36 - H54
Einscherung 4/1 - MGS - ZMS

21710244.p65/250511

10
 Katzrahmen EZDR-Pro 20 - H24 - H36 - H54
Einscherung 4/1 - MGS - ZMS

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

1 Radblockset 160 NA 1)
1 Radblockset 200 NA 2)
2 Radblockset 160 A 1)
2 Radblockset 200 A 2)
3 Radblockset 160 MA 1)
3 Radblockset 200 MA 2)
# 4 86081446 1 Pufferset DPZ100
5 75269144 1 Drehmomentstützenset MA160-2
6 75319144 1 Drehmomentstützenset MA200-2
7 47992033 1 Fahrantrieb ZBA 90A4 B007 AMK 40
7 47992133 1 Fahrantrieb ZBA 90B4 B020 AMK 40
7 47992233 1 Fahrantrieb ZBA100AL4 B020 ADK 50
8 86021246 1 Antriebselement DRS160/AMK40 SPW 1400, H24
8 86021346 1 Antriebselement DRS160/AMK40 SPW 2240, H24, H36, H54
8 86021446 1 Antriebselement DRS160/AMK40 SPW 2800, H24, H36, H54
8 86031246 1 Antriebselement DRS200/ADK50 SPW 1400, H24
8 86031346 1 Antriebselement DRS200/ADK50 SPW 2240, H24, H36, H54
8 86031446 1 Antriebselement DRS200/ADK50 SPW 2800, H24, H36, H54
9 47991033 1 Fahrmotor ZBA 90A4 B007 Ersatzteile siehe Seite 38
9 47991133 1 Fahrmotor ZBA 90B4 B020 Ersatzteile siehe Seite 38
9 47991233 1 Fahrmotor ZBA100AL4 B020 Ersatzteile siehe Seite 38
10 Seilkeiltraverse ZMS/MGS Set siehe Seite 20
11 86024233 1 Wellenschutzset DRS160 SPW 1400, H24
11 86024333 1 Wellenschutzset DRS160 SPW 2240, H24, H36, H54
11 86024433 1 Wellenschutzset DRS160 SPW 2800, H24, H36, H54
11 86034233 1 Wellenschutzset DRS200 SPW 1400, H24
11 86034333 1 Wellenschutzset DRS200 SPW 2240, H24, H36, H54
11 86034433 1 Wellenschutzset DRS200 SPW 2800, H24, H36, H54
12 Bremswiderstand siehe Seite 42
20 71315833 1 Seilrollenset DR20 4/1 3)
21 75203433 1 Seilrollenset DR20 4/1 4)
30 71237033 1 Seiltraverse DR20 Set bis Fabrik-Nr. 967 525 92
31 93031533 1 Seiltasche Nr.5 DR20 bis Fabrik-Nr. 967 525 92
32 73057733 1 Zugmessstab DR20 4t bis Fabrik-Nr. 967 525 92

21710204.tbl
21710244.p65/250511

1) Ersatzteile siehe Ersatzteilliste 222 920 44.

2) Ersatzteile siehe Ersatzteilliste 222 924 44.
3) Ausführung 1.
4) Ausführung 2. 11
 Katzrahmen EZDR-Pro 20 - H24 - H36 - H54 - H74
Einscherung 6/1 - MGS - ZMS

21710244.p65/250511

12
 Katzrahmen EZDR-Pro 20 - H24 - H36 - H54 - H74
Einscherung 6/1 - MGS - ZMS

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

1 Radblockset 250 NA 1)
1 Radblockset 315 NA 2)
2 Radblockset 250 A 1)
2 Radblockset 315 A 2)
3 Radblockset 250 MA 1)
3 Radblockset 315 MA 2)
# 4 86081446 1 Pufferset DPZ100
5 75349244 1 Drehmomentstützenset MA250-3
5 75419244 1 Drehmomentstützenset MA315-3
7 47992333 1 Fahrantrieb ZBA100AL4 B020 ADK 60, H24, H36, H54, H74
7 47992433 1 Fahrantrieb ZBA100B4 B020 ADK 60, H24, H36, H54
7 47992533 1 Fahrantrieb ZBA100B4 B020 ADK 70, H74
8 86041246 1 Antriebselement DRS250/ADK60 SPW 1400, H24
8 86041346 1 Antriebselement DRS250/ADK60 SPW 2240, H24, H36
8 86041446 1 Antriebselement DRS250/ADK60 SPW 2800, H24, H36, H54, H74
8 86051246 1 Antriebselement DRS315/ADK70 SPW 1400, H24
8 86051346 1 Antriebselement DRS315/ADK70 SPW 2240, H24, H36
8 86051446 1 Antriebselement DRS315/ADK70 SPW 2800, H24, H36, H54, H74
9 47991333 1 Fahrmotor ZBA100AL4 B020 H24, H36, H54, H74, Ersatzteile siehe Seite 38
9 47991433 1 Fahrmotor ZBA100B4 B020 H24, H36, H54, Ersatzteile siehe Seite 38
9 47991533 1 Fahrmotor ZBA100B4 B020 H74, Ersatzteile siehe Seite 38
10 Seilkeiltraverse ZMS/MGS Set siehe Seite 20
11 86044233 1 Wellenschutzset DRS250 SPW 1400, H24
11 86044333 1 Wellenschutzset DRS250 SPW 2240, H24, H36
11 86044433 1 Wellenschutzset DRS250 SPW 2800, H24, H36, H54, H74
11 86054233 1 Wellenschutzset DRS315 SPW 1400, H24
11 86054333 1 Wellenschutzset DRS315 SPW 2240, H24, H36
11 86054433 1 Wellenschutzset DRS315 SPW 2800, H24, H36, H54, H74
12 Bremswiderstand siehe Seite 42
20 71315933 1 Seilrollenset DR20 6/1 1Am-3m 3)
20 71316033 1 Seilrollenset DR20 6/1 4m 3)
21 75203533 1 Seilrollenset DR20 6/1 1Am-3m 4)
21 75203633 1 Seilrollenset DR20 6/1 4m 4)

21710205.tbl
21710244.p65/250511

1) Ersatzteile siehe Ersatzteilliste 222 928 44.

2) Ersatzteile siehe Ersatzteilliste 222 932 44.
3) Ausführung 1.
4) Ausführung 2. 13
 Katzrahmen EZDR-Pro 20 - H24 - H36 - H54
Einscherung 8/1 - MGS - ZMS

21710244.p65/250511

14
 Katzrahmen EZDR-Pro 20 - H24 - H36 - H54
Einscherung 8/1 - MGS - ZMS

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

1 Radblockset 250 NA 1)
1 Radblockset 315 NA 2)
2 Radblockset 250 A 1)
2 Radblockset 315 A 2)
3 Radblockset 250 MA 1)
3 Radblockset 315 MA 2)
# 4 86081446 1 Pufferset DPZ100
5 75349244 1 Drehmomentstützenset MA250-3
5 75419244 1 Drehmomentstützenset MA315-3
7 47992433 1 Fahrantrieb ZBA100B4 B020 ADK 60, H24, H36
7 47992533 1 Fahrantrieb ZBA100B4 B020 ADK 70, H54, H74
8 86041246 1 Antriebselement DRS250/ADK60 SPW 1400, H24
8 86041346 1 Antriebselement DRS250/ADK60 SPW 2240, H24, H36, H54
8 86041446 1 Antriebselement DRS250/ADK60 SPW 2800, H24, H36, H54, H74
8 86051246 1 Antriebselement DRS315/ADK70 SPW 1400, H24
8 86051346 1 Antriebselement DRS315/ADK70 SPW 2240, H24, H36, H54
8 86051446 1 Antriebselement DRS315/ADK70 SPW 2800, H24, H36, H54, H74
9 47991433 1 Fahrmotor ZBA100B4 B020 H24, H36, Ersatzteile siehe Seite 38
9 47991533 1 Fahrmotor ZBA100B4 B020 H54, H74, Ersatzteile siehe Seite 38
10 Seilkeiltraverse ZMS/MGS Set siehe Seite 20
11 86044233 1 Wellenschutzset DRS250 SPW 1400, H24
11 86044333 1 Wellenschutzset DRS250 SPW 2240, H24, H36, H54
11 86044433 1 Wellenschutzset DRS250 SPW 2800, H24, H36, H54, H74
11 86054233 1 Wellenschutzset DRS315 SPW 1400, H24
11 86054333 1 Wellenschutzset DRS315 SPW 2240, H24, H36, H54
11 86054433 1 Wellenschutzset DRS315 SPW 2800, H24, H36, H54, H74
12 Bremswiderstand siehe Seite 42
20 71316133 1 Seilrollenset DR20 8/1 3)
21 75203733 1 Seilrollenset DR20 8/1 4)

21710206.tbl
21710244.p65/250511

1) Ersatzteile siehe Ersatzteilliste 222 928 44.

2) Ersatzteile siehe Ersatzteilliste 222 932 44.
3) Ausführung 1.
4) Ausführung 2. 15
 Katzrahmen EZDR-Pro 20 - H24 - H36 - H54
Einscherung 4/2 - ZMS

21710244.p65/250511

16
 Katzrahmen EZDR-Pro 20 - H24 - H36 - H54
Einscherung 4/2 - ZMS

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

1 Radblockset 160 NA 1)
2 Radblockset 160 A 1)
3 Radblockset 160 MA 1)
# 4 86081446 1 Pufferset DPZ100
5 75269144 1 Drehmomentstützenset MA160-2
7 47992033 1 Fahrantrieb ZBA 90A4 B007 AMK 40
8 86021246 1 Antriebselement DRS160/AMK40 SPW 1400, H24
8 86021346 1 Antriebselement DRS160/AMK40 SPW 2240, H24, H36, H54
8 86021446 1 Antriebselement DRS160/AMK40 SPW 2800, H24, H36, H54
9 47991033 1 Fahrmotor ZBA 90A4 B007 Ersatzteile siehe Seite 38
11 86024233 1 Wellenschutzset DRS160 SPW 1400, H24
11 86024333 1 Wellenschutzset DRS160 SPW 2240, H24, H36, H54
11 86024433 1 Wellenschutzset DRS160 SPW 2800, H24, H36, H54
12 Bremswiderstand siehe Seite 42
20 Ausgleichsrolle siehe Seite 22

21710207.tbl
21710244.p65/250511

1) Ersatzteile siehe Ersatzteilliste 222 920 44. 17

 Katzrahmen EZDR-Pro 20 - H24 - H36 - H54
Einscherung 8/2 - ZMS

21710244.p65/250511

18
 Katzrahmen EZDR-Pro 20 - H24 - H36 - H54
Einscherung 8/2 - ZMS

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

1 Radblockset 160 NA 1)
1 Radblockset 200 NA 2)
2 Radblockset 160 A 1)
2 Radblockset 200 A 2)
3 Radblockset 160 MA 1)
3 Radblockset 200 MA 2)
# 4 86081446 1 Pufferset DPZ100
5 75269144 1 Drehmomentstützenset MA160-2
6 75319144 1 Drehmomentstützenset MA200-2
7 47992033 1 Fahrantrieb ZBA 90A4 B007 AMK 40
7 47992133 1 Fahrantrieb ZBA 90B4 B020 AMK 40
7 47992233 1 Fahrantrieb ZBA100AL4 B020 ADK 50
8 86021146 1 Antriebselement DRS160/AMK40 SPW 1400, H24
8 86021246 1 Antriebselement DRS160/AMK40 SPW 2240, H24, H36, H54
8 86021346 1 Antriebselement DRS160/AMK40 SPW 2800, H24, H36, H54, H74
8 86031146 1 Antriebselement DRS200/ADK50 SPW 1400, H24
8 86031246 1 Antriebselement DRS200/ADK50 SPW 2240, H24, H36, H54
8 86031346 1 Antriebselement DRS200/ADK50 SPW 2800, H24, H36, H54, H74
9 47991033 1 Fahrmotor ZBA 90A4 B007 Ersatzteile siehe Seite 38
9 47991133 1 Fahrmotor ZBA 90B4 B020 Ersatzteile siehe Seite 38
9 47991233 1 Fahrmotor ZBA100AL4 B020 Ersatzteile siehe Seite 38
10 Seilkeiltraverse ZMS/MGS Set siehe Seite 20
11 86024233 1 Wellenschutzset DRS160 SPW 1400, H24
11 86024333 1 Wellenschutzset DRS160 SPW 2240, H24, H36, H54
11 86024433 1 Wellenschutzset DRS160 SPW 2800, H24, H36, H54, H74
11 86034233 1 Wellenschutzset DRS200 SPW 1400, H24
11 86034333 1 Wellenschutzset DRS200 SPW 2240, H24, H36, H54
11 86034433 1 Wellenschutzset DRS200 SPW 2800, H24, H36, H54, H74
12 Bremswiderstand siehe Seite 42
20 Ausgleichsrolle 8/2 siehe Seite 24
30 Seilrolle DR20 8/2 siehe Seite 24

21710208.tbl
21710244.p65/250511

1) Ersatzteile siehe Ersatzteilliste 222 920 44.

2) Ersatzteile siehe Ersatzteilliste 222 924 44. 19
 Seilkeiltraverse - MGS - ZMS
Einscherung 2/1 - 4/1 - 6/1 - 8/1

Einscherung 2/1 - 4/1

mit
ZMS/MGS ohne
ZMS/MGS

Einscherung 6/1 - 8/1

mit
ZMS/MGS

ohne
ZMS/MGS
21710244.p65/250511

20
 Seilkeiltraverse - MGS - ZMS
Einscherung 2/1 - 4/1 - 6/1 - 8/1

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

10 71230833 1 Seilkeiltraverse ZMS/MGS Set

11 73058233 1 Überlastabschaltung DR 20 1Am MGS
11 73058333 1 Überlastabschaltung DR 20 2m MGS
11 73058433 1 Überlastabschaltung DR 20 3m MGS
11 73058533 1 Überlastabschaltung DR 20 4m MGS
12 73057833 1 Zugmessstab DR20 6,25t ZMS, 2/1, 4/1, 6/1, 8/1
14 47982833 1 Seiltaschenset DR20

21710209.tbl
21710244.p65/250511

1) Ausführung 1.
2) Ausführung 2. 21
 Ausgleichsrolle EZDR-Pro 20 - H24 - H36 - H54
Einscherung 4/2 - ZMS

ZMS

21710244.p65/250511

22
 Ausgleichsrolle EZDR-Pro 20 - H24 - H36 - H54
Einscherung 4/2 - ZMS

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

20 71230033 1 Ausgleichsrollenset 4/2 DR20

21 82839033 1 Seilrollenset DR20 4/2
22 47990833 1 Zugmessstab DR20 4t ZMS, 4/2

21710210.tbl
21710244.p65/250511

23
 Ausgleichsrolle EZDR-Pro 20 - H24 - H36 - H54
Einscherung 8/2 - ZMS

21710244.p65/250511

24
 Ausgleichsrolle EZDR-Pro 20 - H24 - H36 - H54
Einscherung 8/2 - ZMS

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

20 71230133 1 Ausgleichsrollenset 8/2 DR20

22 47990833 1 Zugmessstab DR20 4t ZMS, 8/2
30 71315633 1 Seilrollenset DR20 8/2 1Am, 2m, 3m 1)
30 71315733 1 Seilrollenset DR20 8/2 4m 1)
30 75203833 1 Seilrollenset DR20 8/2 1Am, 2m, 3m 2)
30 75203933 1 Seilrollenset DR20 8/2 4m 2)
30 1 Seilrollenset DR20 8/2 1Am, 2m, 3m 3) 4)
30 1 Seilrollenset DR20 8/2 4m 3) 4)

21710216.tbl
21710244.p65/250511

1) Ausführung 1.
2) Ausführung 2.
3) Ausführung 3.
4) ab 02/2011 25
 Unterflasche 365/20
DR 20
Einscherung 2/1- 2m

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

1 82931033 1 Unterflasche 1-rollig 365/20 kpl. (Teil-Nr. 2, 6, 7, 14, 21)

2 82930533 1 Seilrollenhaube 2/1 2m kpl. (Teil-Nr. 21)
6 82967833 1 Seilrolle Ufl. 2/1 2m
7 82930933 1 Bolzenset 70x149
14 15084833 1 Einfachhaken mit Traverse ASN 5 S kpl. (Teil-Nr. 15)
15 34182833 1 Hakenmaulsicherungsset 5 DIN 15106
16 15085133 1 Doppellasthaken BSN 5 +TRAV kpl. (Teil-Nr. 19)
19 34187733 1 Sicherungsklappe Doppelhaken Set
21 71391133 1 Traglastschildset Neutral

21731116.tbl
21710244.p65/250511

26
 Unterflasche 450/20
DR 20
Einscherung 2/1- 3m, 4m

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

1 82932033 1 Unterflasche 1-rollig 450/20 kpl. (Teil-Nr. 7, 8, 11, 18, 26)

7 82932833 1 Bolzenset 90x168
8 82940733 1 Seilrollenhaube 2/1 3m,4m kpl. (Teil-Nr. 26)
11 82944633 1 Seilrolle Ufl.2/1 3m,4m
18 15084833 1 Einfachhaken mit Traverse ASN 5 S kpl. (Teil-Nr. 20)
19 34182833 1 Hakenmaulsicherungsset 5 DIN 15106
20 15085133 1 Doppellasthaken BSN 5 +TRAV kpl. (Teil-Nr. 22)
22 34187733 1 Sicherungsklappe Doppelhaken Set
26 71391033 1 Traglastschildset Neutral

21710220.tbl
21710244.p65/250511

27
 Unterflasche 355/18 - 400/18
DR 20
Einscherung 4/1

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

1 71331033 1 Unterflasche 2-rollig 355/18 kpl. (Teil-Nr. 3 - 5, 7) 1Am, 2m, 3m

1 71331533 1 Unterflasche 2-rollig 400/18 kpl. (Teil-Nr. 3 - 5, 7) 4m
2 71331133 1 Unterflaschenset 2-rollig 355/18 kpl. (Teil-Nr. 3 - 5, 9) 1Am, 2m, 3m
2 71331633 1 Unterflaschenset 2-rollig 400/18 kpl. (Teil-Nr. 3 - 5, 9) 4m
3 71331233 1 Seilrollenhaube Set 4/1 kpl. (Teil-Nr. 5) 1Am, 2m, 3m
3 71331733 1 Seilrollenhaube Set 4/1 kpl. (Teil-Nr. 5) 4m
4 71331333 1 Seilrollenset DR20 4/1 1Am, 2m, 3m
4 71331833 1 Seilrollenset DR20 4/1 4m
5 71388933 1 Traglastschildset Neutral
6 71331933 1 Hakenmaulsicherungsset GR. 6 E
7 71336133 1 Einfachhaken mit Traverse GR. V 6 kpl. (Teil-Nr. 6)
8 71315333 1 Hakenmaulsicherungsset GR. 6 D
9 71315033 1 Doppellasthakenset GR. 6 kpl. (Teil-Nr. 8)

21710211.tbl
21710244.p65/250511

28
 Unterflasche 355/18 - 400/18
DR 20
Einscherung 6/1

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

1 71334033 1 Unterflasche 3-rollig 355/18 kpl. (Teil-Nr. 3 - 5, 7) 1Am, 2m, 3m

1 71334533 1 Unterflasche 3-rollig 400/18 kpl. (Teil-Nr. 3 - 5, 7) 4m
2 71334133 1 Unterflaschenset 3-rollig 355/18 kpl. (Teil-Nr. 3 - 5, 9) 1Am, 2m, 3m
2 71334633 1 Unterflaschenset 3-rollig 400/18 kpl. (Teil-Nr. 3 - 5, 9) 4m
3 71334233 1 Seilrollenhaube Set 6/1 kpl. (Teil-Nr. 5) 1Am, 2m, 3m
3 71334733 1 Seilrollenhaube Set 6/1 kpl. (Teil-Nr. 5) 4m
4 71331433 1 Seilrollenset DR20 6/1 1Am, 2m, 3m
4 71339133 1 Seilrollenset DR20 6/1 4m
5 71388933 1 Traglastschildset Neutral
6 71334433 1 Hakenmaulsicherungsset GR.10 E
7 71337133 1 Einfachhaken mit Traverse GR. V10 kpl. (Teil-Nr. 6)
8 71315433 1 Hakenmaulsicherungsset GR.10 D
9 71315133 1 Doppellasthakenset GR.10 kpl. (Teil-Nr. 8)

21710212.tbl
21710244.p65/250511

29
 Unterflasche 400/18
DR 20
Einscherung 8/1

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

1 71335033 1 Unterflasche 4-rollig 400/18 kpl. (Teil-Nr. 3 - 5, 7)

2 71335133 1 Unterflaschenset 4-rollig 400/18 kpl. (Teil-Nr. 3 - 5, 9)
3 71335233 1 Seilrollenhaube Set 8/1 kpl. (Teil-Nr. 5)
4 71332233 1 Seilrollenset DR20 8/1 kpl. (Teil-Nr. 5)
5 71388933 1 Traglastschildset Neutral
6 71335433 1 Hakenmaulsicherungsset GR.12 E
7 71338633 1 Einfachhaken mit Traverse GR. V12 kpl. (Teil-Nr. 6)
8 71315533 1 Hakenmaulsicherungsset GR.12 D
9 71315233 1 Doppellasthakenset GR.12 kpl. (Teil-Nr. 8)

21710213.tbl
21710244.p65/250511

30
 Unterflasche 280/13 - 355/13
DR 20
Einscherung 8/2

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

1 71333033 1 Unterflasche 4-rollig 280/13 kpl. (Teil-Nr. 3 - 5, 7) 1Am, 2m, 3m

1 71333533 1 Unterflasche 4-rollig 355/13 kpl. (Teil-Nr. 3 - 5, 7) 4m
2 71333133 1 Unterflaschenset 4-rollig 280/13 kpl. (Teil-Nr. 3 - 5, 9) 1Am, 2m, 3m
2 71333633 1 Unterflaschenset 4-rollig 355/13 kpl. (Teil-Nr. 3 - 5, 9) 4m
3 71333233 1 Seilrollenhaube Set 8/2 kpl. (Teil-Nr. 5) 1Am, 2m, 3m
3 71333733 1 Seilrollenhaube Set 8/2 kpl. (Teil-Nr. 5) 4m
4 71333833 1 Seilrollenset DR20 8/2 1Am, 2m, 3m
4 71324333 1 Seilrollenset DR20 8/2 4m
5 71388933 1 Traglastschildset Neutral
6 71331933 1 Hakenmaulsicherungsset GR. 6 E
7 71336133 1 Einfachhaken mit Traverse GR. V 6 kpl. (Teil-Nr. 6)
8 71315333 1 Hakenmaulsicherungsset GR. 6 D
9 71315033 1 Doppellasthakenset GR. 6 kpl. (Teil-Nr. 8)

21710214.tbl
21710244.p65/250511

31
 Unterflasche 280/14
DR 20
Einscherung 4/2 - 2m, 3m

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

1 82937033 1 Unterflasche 2-rollig 280/14 kpl. (Teil-Nr. 2, 7, 8, 17, 24)

2 70587933 1 Seilrollenhaube Set 2/1 4m kpl. (Teil-Nr. 24)
7 82968233 1 Seilrolle Ufl.4/2 2m,3m
8 82937233 1 Bolzenset 55x263
17 15084833 1 Einfachhaken mit Traverse ASN 5 S kpl. (Teil-Nr. 18)
18 34182833 1 Hakenmaulsicherungsset 5 DIN 15106
19 15085133 1 Doppellasthaken BSN 5 +TRAV kpl. (Teil-Nr. 22)
22 34187733 1 Sicherungsklappe Doppelhaken Set
24 71391233 1 Traglastschildset Neutral

21731120.tbl
21710244.p65/250511

32
 Unterflasche 365/14
DR 20
Einscherung 4/2 - 4m

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

1 82938033 1 Unterflasche 2-rollig 365/14 kpl. (Teil-Nr. 2, 7, 8, 17, 24)

2 82930533 1 Seilrollenhaube 2/1 2m kpl. (Teil-Nr. 24)
7 82967233 1 Seilrolle Ufl. 4/2 4m
8 82938933 1 Bolzenset 70x334
17 15084833 1 Einfachhaken mit Traverse ASN 5 S kpl. (Teil-Nr. 18)
18 34182833 1 Hakenmaulsicherungsset 5 DIN 15106
19 15085133 1 Doppellasthaken BSN 5 +TRAV kpl. (Teil-Nr. 22)
22 34187733 1 Sicherungsklappe Doppelhaken Set
24 71391233 1 Traglastschildset Neutral

21731121.tbl
21710244.p65/250511

33
34
Hubmotor ZBR 132

21710244.p65/250511
 Hubmotor ZBR 132

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

24 75222133 1 Läuferset ZBR132C 4 2/1, 4/2, 3m-4m, 1-16 m/min

24 75222133 1 Läuferset ZBR132C 4 4/1, 8/2, 3m-4m, 8/0,5 m/min
24 75222133 1 Läuferset ZBR132C 4 6/1, 3m-4m, 5,3/0,3 m/min
24 75222133 1 Läuferset ZBR132C 4 8/1, 3m-4m, 4/0,2 m/min
25 75222233 1 Läuferset ZBR132C 4 4/1, 8/2, 1Am-4m, 5/0,5 m/min
25 75222233 1 Läuferset ZBR132C 4 6/1, 1Am-4m, 3,3/0,3 m/min
25 75222233 1 Läuferset ZBR132C 4 8/1, 1Am-4m, 2,5/0,3 m/min
25 75222733 1 Läuferset ZBR132D12/2 2/1, 4/2, 3m-4m, 6/1 m/min
25 75222733 1 Läuferset ZBR132D12/2 4/1, 8/2, 3m-4m, 3/0,5 m/min
26 26535133 1 Ständerset ZBR132D12/2 1)
26 26535333 1 Ständerset ZBR132C 4 1)
31 26089484 1 Bremsenansteuerung GS 1 AC
32 26090184 1 Spannungsrelais VE 42-149V AC
32 26090284 1 Spannungsrelais VE 150-500V AC
35 31816633 1 Klemmenkastenset Z112 /132
36 06988184 1 VDR-Widerstand <= 400V
36 06988284 1 VDR-Widerstand 401-500V
39 47074033 1 Gerät IMP RS422/5V Set EGS 1 (TTL)
39 47074133 1 Gerät IMP RS422-30VSet EGS 2 (TTL)
39 47074233 1 Gerät IMP HTL-30V Set EGS 3 (HTL)
40 48556633 1 Verbinderset 10POL 250M20
40 48556733 1 Verbinderset 10POL 350M20
42 23882533 1 Deckel Klemmenkasten Z132 -225
43 34247433 1 Montageteileset Z112 /132
49 Bremse B140 siehe Seite 40
50 26019333 1 Mikroschalter V4NO Set
51 23866333 1 Lagerschildset BS ZB112/132 B140 2)
54 46982333 1 Einbau-Impulsgeber EG/Z 132
71 73056633 1 Drehgeber AG2 TTL5/24 12/2-polig
71 20444284 1 Drehgeber AG2 TTL5/24
71 20444384 1 Drehgeber AG3 HTL24/24
72 23848133 1 Anbauteile AG1-3/ Z132
72 23848433 1 Anbauteile AG1-3/ Z132 AL-DG
73 23848533 1 Anbauteile AG1-3/ Z132 AL-SG
78 23871733 1 Lüfterset Z112/132 schw. option
80 23871533 1 Lüfterset Z112/132leicht
81 23874033 1 Lüfterhaubenset ZB112/132 kpl. (Teil-Nr. 80) DG, lang
81 23874133 1 Lüfterhaubenset Z112/132 kpl. (Teil-Nr. 80) schwer

21710217.tbl
21710244.p65/250511

1) Geeignet für Betriebsspannungen 380/415V50Hz und 460/480V60Hz

2) Die Option "Einbau Impulsgeber" ist bei der Bestellung ggf. mit anzugeben. 35
 Hubmotor ZBR 180/200

21710244.p65/250511

36
 Hubmotor ZBR 180/200

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

24 75223033 1 Läuferset ZBR180A 4 2/1, 4/2, 1Am-2m, 1-16 m/min

24 75223033 1 Läuferset ZBR180A 4 4/1, 8/2, 1Am-2m, 8/0,5 m/min
24 75223033 1 Läuferset ZBR180A 4 6/1, 1Am-2m, 5,3/0,3 m/min
24 75223033 1 Läuferset ZBR180A 4 8/1, 1Am-2m, 4/0,2 m/min
25 75223133 1 Läuferset ZBR180A12/2 2/1, 4/2, 1Am-2m, 6/1 m/min
25 75223133 1 Läuferset ZBR180A12/2 4/1, 8/2, 1Am-2m, 3/0,5 m/min
25 75223533 1 Läuferset ZBR200B12/2 2/1, 4/2, 1Am-4m, 12/2 m/min
25 75223533 1 Läuferset ZBR200B12/2 4/1, 8/2, 1Am-4m, 6/1 m/min
25 75223533 1 Läuferset ZBR200B12/2 6/1, 1Am-4m, 4/0,7 m/min
25 75223533 1 Läuferset ZBR200B12/2 8/1, 1Am-4m, 3/0,5 m/min
26 26536233 1 Ständerset ZBR180A 4 1)
26 26536133 1 Ständerset ZBR180A12/2 1)
26 26537133 1 Ständerset ZBR200B12/2 1)
30 20441233 1 Klemmenkastenunterteil Z160 /180A
30 20440733 1 Klemmenkastenunterteil Z200 /225
40 26089484 1 Bremsenansteuerung GS 1 AC
41 26090184 1 Spannungsrelais VE 42-149V AC
41 26090284 1 Spannungsrelais VE 150-500V AC
42 06988184 1 VDR-Widerstand <= 400V
42 06988284 1 VDR-Widerstand 401-500V
43 34253533 1 Montageteileset Z160 /180A
43 34246433 1 Montageteileset Z180B/200
44 79498833 1 Klemmenkastenset Z160 /180A
44 31920633 1 Klemmenkastenset Z180B/200
49 Bremse B280 siehe Seite 40
50 26019333 1 Mikroschalter V4NO Set
51 23882533 1 Deckel Klemmenkasten Z132 -225
55 24366233 1 Lagerschildset BS ZB160/180
55 25366233 1 Lagerschildset BS ZB180/200
71 20444284 1 Drehgeber AG2 TTL5/24
71 20444384 1 Drehgeber AG3 HTL24/24
71 73056633 1 Drehgeber AG2 TTL5/24 12/2 polig
72 24348133 1 Anbauteile AG1-3/ Z160 Z180
72 25348133 1 Anbauteile AG1-3/ Z200
78 24371533 1 Lüfterset Z160/180leicht
78 25371533 1 Lüfterset Z180/200leicht
80 24371033 1 Lüfterhaubenset Z160/180lang
80 25371033 1 Lüfterhaubenset Z180/200lang
81 24372633 1 Lüfterhaubenset Z180 A DR20
81 25372633 1 Lüfterhaubenset Z200 B DR20

21710218.tbl
21710244.p65/250511

1) Geeignet für Betriebsspannungen 380/415V50Hz und 460/480V60Hz 37

 Fahrmotor ZBA 90A, ZBA90B, ZBA100A/B

21710244.p65/250511

38
 Fahrmotor ZBA 90A, ZBA90B, ZBA100A/B

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

1 Baugruppe Lagerschild/Läufer/Steckritzel 3)
2 Baugruppe Läufer/Steckritzel 3)
17 36646433 1 Lagerungs- und Dichtungsset Z80/90A
17 36706533 1 Lagerungs- und Dichtungsset Z90B/100
26 Ständer 1)
31 26089084 1 Bremsenansteuerung GE 3 A
31 26089184 1 Bremsenansteuerung GP 3 A
31 26089284 1 Bremsenansteuerung GE 1,5A
31 26089384 1 Bremsenansteuerung GP 1,5A
# 31 26089484 1 Bremsenansteuerung GS 1 AC
31 26094384 1 Bremsenansteuerung GF 0,8A
32 26087084 1 Stromrelais SE 0,4-16A AC
32 26090184 1 Spannungsrelais VE 42-149V AC
32 26090284 1 Spannungsrelais VE 150-500V AC
35 79499133 1 Klemmenkastenset Z 80 / 90A
35 79499033 1 Klemmenkastenset Z 90B/100
36 06988284 1 VDR-Widerstand 401-500V
36 06988184 1 VDR-Widerstand <= 400V
42 21882533 1 Deckel Klemmenkasten Z 63- 90
42 22882533 1 Deckel Klemmenkasten Z100
43 34250333 1 Montageteileset Z 80 / 90A
43 34243533 1 Montageteileset Z 90B/100
49 Bremse B007, B020 siehe Seite 40
51 21866233 1 Lagerschildset BS ZB 80/ 90 B007 2)
51 22866233 1 Lagerschildset BS ZB 90/100 B020 2)
71 20444284 1 Drehgeber AG2 TTL5/24
71 20444384 1 Drehgeber AG3 HTL24/24
72 21848133 1 Anbauteile AG1-3/ Z 80 Z90A
72 22848133 1 Anbauteile AG1-3/ Z100
78 21871733 1 Lüfterset Z80/90A schwer option
78 22871733 1 Lüfterset Z90/100 schwer option
80 21871533 1 Lüfterset Z80/90 leicht
80 22871533 1 Lüfterset Z90/100 leicht
81 21874033 1 Lüfterhaubenset ZB 80/90A leicht
81 22874033 1 Lüfterhaubenset ZB100 leicht
81 21874133 1 Lüfterhaubenset Z 80 schwer
81 22874133 1 Lüfterhaubenset Z100 schwer

21710219.tbl
21710244.p65/250511

1) Angabe der Typenbezeichnung, Leistung, Betriebsart, Spannung, Frequenz und Bauform erforderlich.
2) Die Option "Einbau Impulsgeber" ist bei der Bestellung ggf. mit anzugeben.
3) Bei Bestellung dieser Baugruppe (Einzelteile werden nicht geliefert) bitte die Fabriknummer von Motor und Getriebe angeben.
Die Angaben können Sie den Leistungsschildern entnehmen. Es werden austauschbare Baugruppen geliefert,
die von der Getriebeübersetzung und der Motorbaugrösse abhängig sind. 39
 Bremsen B007, ZBA 90A
B020, ZBA 90B und 100A/B
B140, ZBR 132D/180A
B280, ZBR 200B

21710244.p65/250511

40
 Bremsen B007, ZBA 90A
B020, ZBA 90B und 100A/B
B140, ZBR 132D/180A
B280, ZBR 200B
Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

53 26013033 1 Abdeckband Br. IP55 B007 Z 80/90A

53 26024033 1 Abdeckband Br. IP55 B020 Z 90B/100
53 26043033 1 Abdeckband Br. IP55 B140 Z 132
53 26044033 1 Abdeckband Br.IP55 B140 Z 180
53 26054033 1 Abdeckband Br. IP55 B280 Z 200
59 26097033 1 Verschleißset B007
59 26097533 1 Verschleißset B020
59 26098433 1 Verschleißset B140
59 26098733 1 Verschleißset B280
59 26051933 1 Verschleißset B280 Not-Belag
65 26011033 1 Bremsfederset B007 Z 90A 1)
65 26021033 1 Bremsfederset B020 Z 90B/100 1)
65 26041033 1 Bremsfederset B140 Z 132/180 1)
65 26051033 1 Bremsfederset B280 Z 200 1)
66 26015033 1 Magnetkörperset B007 180V
66 26025033 1 Magnetkörperset B020 180V
66 26048533 1 Magnetkörperset B140 180VZ132
66 26055033 1 Magnetkörperset B280 180V
85 26096733 1 Überholungsset B007/ZB 80
85 26097133 1 Überholungsset B020/ZB 80
85 26097233 1 Überholungsset B020/ZB100 Z 90B
85 26098133 1 Überholungsset B140/ZB132
85 26098233 1 Überholungsset B140/ZB160 Z 180A
85 26098633 1 Überholungsset B280/ZB200 Z 180B

21710221.tbl
21710244.p65/250511

1) Benötigte Stückzahl von Bremsfedern in Abhängigkeit vom Bremsmoment siehe Betriebsanleitung 214 227 44. 41
 Modulare Elektrik
DR 20

42717344.jpg 42726444.jpg

1 13 4 3 2 12 5 6

42726544.jpg 42726644.jpg
11 7 10 8
21710244.p65/250511


42
 Modulare Elektrik
DR 20

Teil-Nr Bestell-Nr Stück Bezeichnung Werkstoff Norm

2 57505333 1 Leistungsschalterset 2,5A3P

3 57550233 1 Leistungsschützset AC 80C 48V56 ZBR 200B12/2
3 57550633 1 Leistungsschützset AC 125C 48V56 ZBR 200B12/2
3 57550033 1 Leistungsschützset AC 50C 48V56 ZBR 132D12/2, ZBR180A12/2
3 57550433 1 Leistungsschützset AC 60C 48V56 ZBR 132D12/2, ZBR180A12/2
4 57505633 1 Leistungsschalterset 10A 3P
4 57505833 1 Leistungsschalterset 18A 3P
4 57506033 1 Leistungsschalterset 32A 3P
4 57506233 1 Leistungsschalterset 80A 3P
5 71946233 1 Baugruppe Set DR-Basis SZ
6 71946633 1 Baugruppe Set DR Modul-HSS
7 71947033 1 Baugruppe Set DR Modul-Hub
8 73030633 1 Freq.Umrichter DIC-4-045-D-0008-01 Kranfahren
8 73030533 1 Freq.Umrichter DIC-4-045-D-0012-01 Heben
8 73030833 1 Freq.Umrichter DIC-4-060-D-0008-01 Kranfahren
8 73030733 1 Freq.Umrichter DIC-4-060-D-0012-01 Heben
8 73030933 1 Freq.Umrichter DIC-4-075-D-0016-01 Heben
8 73031033 1 Freq.Umrichter DIC-4-090-D-0016-01 Heben
9 73089133 1 Bremswiderstand Set 70R
9 73056833 1 Bremswiderstand Set 70R
9 73056933 1 Bremswiderstand Set 35R
9 73089033 1 Bremswiderstand Set 44R
9 73056733 1 Bremswiderstand Set 136R
10 71980433 1 Freq.Umrichter DIC-4-007-C-0005-01
10 71980633 1 Freq.Umrichter DIC-4-014-C-0006-01
10 71996633 1 Freq.Umrichter DIC-4-025-C-0018-01
11 71946833 1 Baugruppe Set DR Modul-ZMS
12 71961533 1 Leistungsschützset AC 120C ZBR 200B12/2
12 71961633 1 Leistungsschützset AC 125C ZBR 132D12/2, ZBR180A12/2
13 71944533 1 Antennenset DR3-DR20
32 71988533 1 Filtermatte 24V- FM Set

21710215.tbl
21710244.p65/250511

43
Die aktuellen Anschriften der Vertriebsbüros in Deutschland, sowie der Gesellschaften und
Vertretungen weltweit finden Sie auf der Homepage der
Demag-Cranes & Components GmbH unter
www.demagcranes.de Kontakte

Demag Cranes & Components GmbH

Postfach 67 · 58286 Wetter (Deutschland)
Telefon (0 23 35) 92-0 · Telefax (0 23 35) 92 76 76
Printed in Germany

www.demagcranes.de

Nachdruck, auch auszugsweise, nur mit Genehmigung der Demag Cranes & Components GmbH, 58286 Wetter (Deutschland) Druckfehler, Irrtümer und Änderungen vorbehalten
