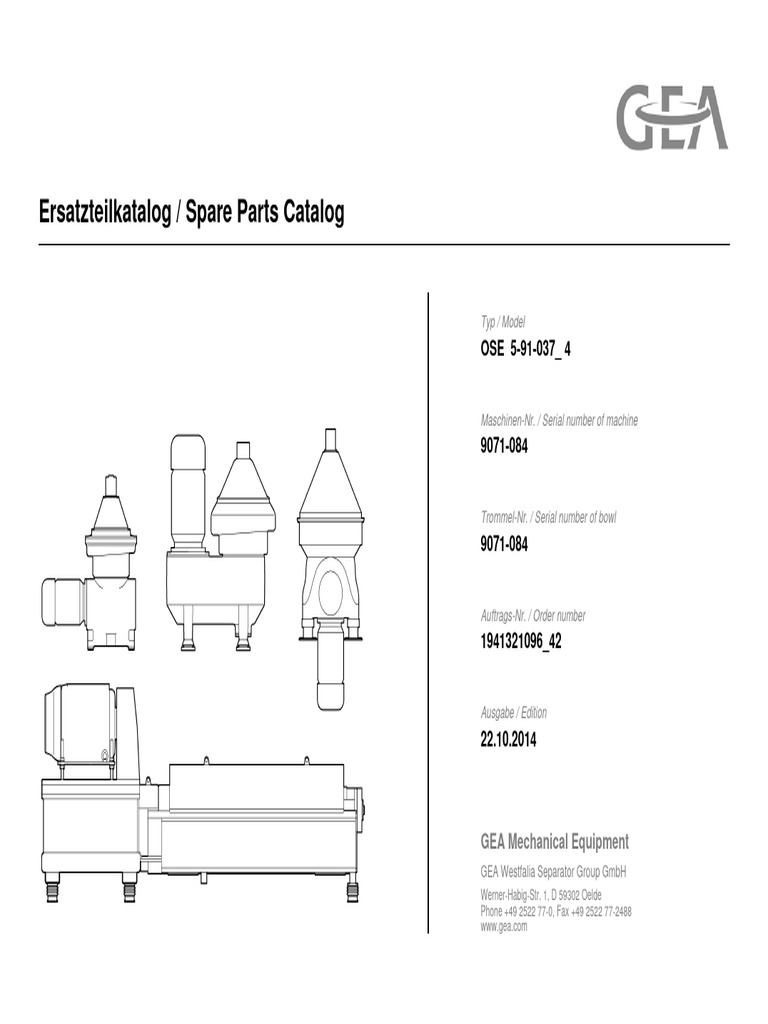

Ersatzteilkatalog / Spare Parts Catalog

Typ / Model
OSE 5-91-037_ 4

Maschinen-Nr. / Serial number of machine

9071-084

Trommel-Nr. / Serial number of bowl

9071-084

Auftrags-Nr. / Order number

1941321096_42

Ausgabe / Edition
22.10.2014

GEA Mechanical Equipment

GEA Westfalia Separator Group GmbH
Werner-Habig-Str. 1, D 59302 Oelde
Phone +49 2522 77-0, Fax +49 2522 77-2488
www.gea.com
ETS Ersatzteilschlüssel / Spare part code

Teil oder Baugruppe lieferbar

Part or assembly available

Teil oder Baugruppe bedingt lieferbar. Rücksprache mit dem Herstellerwerk nehmen.
Part or assembly available to a limited extent. Contact manufacturer.

Teil oder Baugruppe in dieser Fertigungsstufe nicht lieferbar.

Part or assembly not available in this manufacturing stage.
3/54
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
1941321096 SEPARATOR OSE 5-91-037_ 4 5
1941321096_42 SEPARATOR
SEPARATOR OSE 5-91-037_ 4 CENTRIFUGA
SEPARATOR

Typ / Model
OSE 5-91-037_ 4

Maschinen-Nr. / Machine s/n

9071-084

Trommel-Nr. / Bowl s/n

9071-084

Ausgabe / Edition
22.10.2014

Seite/Page
4/54 GEA Westfalia Separator Group
5/54
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
9987-0360-115 SEPARATOR OSE 5-91-037_ 4
1941321096 SEPARATOR
SEPARATOR OSE 5-91-037_ 4 CENTRIFUGA
SEPARATOR 0001 2066-0001-000 1 SEPARATOR VOLLST. 7
SEPARATOR, COMPL.
SEPARADOR, COMP.
7825 5289-7825-199 1 DREHSTROMMOTOR 34
THREE-PHASE AC MOTOR
MOTOR TRIFÁSICO
9928 2058-9928-060 1 SATZ BORDVERSCHRAUBUNGEN 36
SET OF SHIPBOARD SCREW COUPLINGS
JUEGO RACORES DE TIPO MARINO
3532 0024-3532-010 1 KLEBESCHILD
ADHESIVE PLATE
RÓTULO ADHESIVO
9769 2066-9769-010 1 SATZ INBETRIEBNAHMETEILE 38
SET OF COMMISSIONING EQUIPMENT
JUEGO PZAS. PUESTA EN FUNCIONAMIENTO
9902 2066-9902-510 1 SATZ ERSATZTEILE F. 1 JAHR 40
SET OF SPARE PARTS FOR 1 YEAR
Typ / Model
JUEGO DE PIEZAS DE REPUESTO PARA 1 AÑO
OSE 5-91-037_ 4 9902 2066-9902-530 1 SATZ ERSATZTEILE F. 2 JAHRE 47
SET OF SPARE PARTS FOR 2 YEARS
JUEGO DE PIEZAS DE REPUESTO PARA 2 AÑOS
9601 2058-9601-020 1 INSTALLATIONSRICHTLINIEN EN 51
Maschinen-Nr. / Machine s/n
INSTALLATION INSTRUCTIONS EN
9071-084 NORMATIVAS DE INSTALACIÓN EN
9001 2066-9001-200 1 BETRIEBSANLEITUNG EN 52
INSTRUCTION MANUAL EN
MANUAL DE INSTRUCCIONES EN
Trommel-Nr. / Bowl s/n
9201 8555-9201-010 1 EINSTELLWERTE U. BETRIEBSSTOERUNGEN EN 53
9071-084 ADJUSTMENT VALUES AND FAULT SIGNALS EN
VALORES AJUSTE Y ANOMALÍAS SERVICIO EN
9101 2023-9101-000 1 WARTUNGSPLAN U. ERSATZTEILLISTE 54
MAINTENANCE SCHEDULE AND PARTS LIST
Ausgabe / Edition
PLAN MANTEN. Y LISTA PZAS. REPUESTO
22.10.2014

Seite/Page
6/54 GEA Westfalia Separator Group
7/54
8/54
9/54
10/54
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
10 2066-1001-000 1 GESTELLUNTERTEIL
2066-0001-000 LOWER SECTION OF FRAME
SEPARATOR VOLLST. PARTE INFERIOR DEL BASTIDOR
SEPARATOR, COMPL. 30 0019-6970-400 4 SECHSKANTSCHRAUBE
HEX HEAD SCREW
TORNILLO HEXAGONAL
35 0026-1371-400 4 SCHEIBE
WASHER _ DISK
DISCO
40 0000-0006-162 1 ENTFAELLT
NOT APPLICABLE
SE SUPRIME
50 2058-3385-010 1 FLIEHKRAFTKUPPLUNG VOLLST. 19
CENTRIFUGAL CLUTCH, COMPL.
EMBRAGUE CENTRÍFUGO, COMP.
60 0026-2418-400 1 SCHEIBE
WASHER _ DISK
DISCO
70 0019-6517-300 1 SECHSKANTSCHRAUBE
HEX HEAD SCREW
Typ / Model
TORNILLO HEXAGONAL
OSE 5-91-037_ 4 80 2057-3367-000 1 SCHEIBE
WASHER _ DISK
DISCO
90 0026-6011-170 1 SICHERUNGSRING
Maschinen-Nr. / Machine s/n
SECURING RING
9071-084 ANILLO DE SEGURIDAD
100 2058-1015-000 4 FUSS VOLLST. 21
FOOT, COMPL.
PIE, COMP.
Trommel-Nr. / Bowl s/n
110 0018-7614-000 1 MAGNETVENTILBLOCK VOLLST. 23
9071-084 SOLENOID VALVE ASSEMBLY, COMPL.
BLOQUE DE ELECTROVÁLVULA, COMP.
120 0018-7943-000 1 NIEDERDRUCKSCHLAUCH VOLLST.
LOW PRESSURE HOSE, COMPL.
Ausgabe / Edition
TUBO FLEXIBLE DE BAJA PRESIÓN, COMP.
22.10.2014 130 0018-8012-000 1 NIEDERDRUCKSCHLAUCH VOLLST.
LOW PRESSURE HOSE, COMPL.
TUBO FLEXIBLE DE BAJA PRESIÓN, COMP.
135 0018-7940-000 1 NIEDERDRUCKSCHLAUCH VOLLST.
LOW PRESSURE HOSE, COMPL.
TUBO FLEXIBLE DE BAJA PRESIÓN, COMP.
Seite/Page
11/54 GEA Westfalia Separator Group
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
140 0018-3817-300 2 SCHLAUCHSCHELLE
2066-0001-000 HOSE CLIP
SEPARATOR VOLLST. ABRAZADERA DE MANGUERA
SEPARATOR, COMPL. 150 0018-8262-710 1 SCHLAUCH
HOSE
MANGUERA
160 0005-4485-930 1 VERSCHRAUBUNG
SCREW COUPLING
RACOR
170 0011-8060-000 1 GELENKLAGER
SPHERICAL PLAIN BEARING
COJINETE ARTICULADO
180 0019-6965-400 1 SECHSKANTSCHRAUBE
HEX HEAD SCREW
TORNILLO HEXAGONAL
190 0026-5841-170 1 SICHERUNGSRING
SECURING RING
ANILLO DE SEGURIDAD
200 0007-1958-750 1 DICHTRING
GASKET
Typ / Model
JUNTA ANULAR
OSE 5-91-037_ 4 210 2059-3375-000 1 LAGERDECKEL
BEARING COVER
TAPA DE COJINETE
215 0006-4329-010 4 TELLERFEDER
Maschinen-Nr. / Machine s/n
CUP SPRING
9071-084 RESORTE DE DISCO
220 0019-6841-400 1 SECHSKANTSCHRAUBE
HEX HEAD SCREW
TORNILLO HEXAGONAL
Trommel-Nr. / Bowl s/n
225 0007-2581-750 1 DICHTRING
9071-084 GASKET
JUNTA ANULAR
230 0019-6933-300 6 SECHSKANTSCHRAUBE
HEX HEAD SCREW
Ausgabe / Edition
TORNILLO HEXAGONAL
22.10.2014 240 0005-0868-000 1 NAEHERUNGSINITIATOR
PROXIMITY SWITCH
INICIADOR DE APROXIMACIÓN
250 2065-1145-000 1 HALTER
HOLDER
SOPORTE
Seite/Page
12/54 GEA Westfalia Separator Group
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
260 0005-1601-700 1 KABELDURCHFUEHRUNGSTUELLE
2066-0001-000 CABLE SLEEVE
SEPARATOR VOLLST. TUBO DE PROTECCIÓN PARA CABLES
SEPARATOR, COMPL. 270 0019-6105-400 2 ZYLINDERSCHRAUBE
ALLEN SCREW
TORNILLO CILÍNDRICO
280 0026-1371-300 1 SCHEIBE
WASHER _ DISK
DISCO
290 0008-3533-000 1 ULTRA-BUCHSE
RUBBER-METAL BUSH
CASQUILLO ELASTO-METÁLICO
300 0007-2566-600 1 DICHTRING
GASKET
JUNTA ANULAR
310 2066-1066-000 1 SCHUTZKAPPE
PROTECTIVE CAP
TAPA PROTECTORA
320 2058-1089-000 1 RING
RING
Typ / Model
ANILLO
OSE 5-91-037_ 4 330 0019-6900-300 7 SECHSKANTSCHRAUBE
HEX HEAD SCREW
TORNILLO HEXAGONAL
340 2066-3266-000 1 SPINDELKAPPE
Maschinen-Nr. / Machine s/n
SPINDLE CAP
9071-084 CAPERUZA DEL EJE
350 0007-2730-750 1 DICHTRING
GASKET
JUNTA ANULAR
Trommel-Nr. / Bowl s/n
360 0018-3215-030 1 STUTZEN
9071-084 CONNECTOR
TUBO DE EMPALME
370 0018-2477-030 1 VERSCHRAUBUNG
SCREW COUPLING
Ausgabe / Edition
RACOR
22.10.2014 380 2066-1464-000 1 ROHRSTUECK
LENGTH OF PIPE
EMPALME DE TUBOS
390 0019-7625-400 3 STIFTSCHRAUBE
STUD BOLT
PRISIONERO
Seite/Page
13/54 GEA Westfalia Separator Group
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
400 0026-1369-300 3 SCHEIBE
2066-0001-000 WASHER _ DISK
SEPARATOR VOLLST. DISCO
SEPARATOR, COMPL. 410 0013-0279-400 3 SECHSKANTMUTTER
HEXAGON NUT
TUERCA HEXAGONAL
420 2058-1061-010 1 DECKEL
COVER
TAPA
430 0001-1457-800 2 SCHAUGLAS
SIGHT GLASS
MIRILLA
440 0019-8910-030 1 VERSCHLUSSSCHRAUBE
SCREW PLUG
TORNILLO DE TOPE
450 0007-1796-550 1 DICHTRING
GASKET
JUNTA ANULAR
460 0019-1442-900 1 GEWINDESTOPFEN
THREADED PLUG
Typ / Model
TAPÓN ROSCADO
OSE 5-91-037_ 4 565 0007-1780-750 2 DICHTRING
GASKET
JUNTA ANULAR
580 0007-2733-600 1 DICHTRING
Maschinen-Nr. / Machine s/n
GASKET
9071-084 JUNTA ANULAR
600 2066-6600-510 1 TROMMEL VOLLST. 25
BOWL, COMPL.
TAMBOR, COMP.
Trommel-Nr. / Bowl s/n
250 0007-1987-750 1 DICHTRING
9071-084 GASKET
JUNTA ANULAR
260 0007-1861-750 2 DICHTRING
GASKET
Ausgabe / Edition
JUNTA ANULAR
22.10.2014 280 2058-6642-030 1 GREIFERKAMMERDECKEL
CENTRIPETAL PUMP CHAMBER COVER
TAPA DE LA CÁMARA DE LA PINZA
290 2066-6691-000 1 SATZ REGULIERSCHEIBEN
SET OF REGULATING RINGS
JUEGO DE DIAFRAGMAS
Seite/Page
14/54 GEA Westfalia Separator Group
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
2059-6726-100 1 REGULIERSCHEIBE
2066-0001-000 REGULATING RING
SEPARATOR VOLLST. DIAFRAGMA DE REGULACIÓN
SEPARATOR, COMPL. 2059-6726-110 1 REGULIERSCHEIBE
REGULATING RING
DIAFRAGMA DE REGULACIÓN
2059-6726-150 1 REGULIERSCHEIBE
REGULATING RING
DIAFRAGMA DE REGULACIÓN
2059-6726-160 1 REGULIERSCHEIBE
REGULATING RING
DIAFRAGMA DE REGULACIÓN
2059-6726-180 1 REGULIERSCHEIBE
REGULATING RING
DIAFRAGMA DE REGULACIÓN
2059-6726-220 1 REGULIERSCHEIBE
REGULATING RING
DIAFRAGMA DE REGULACIÓN
300 0007-1997-750 1 DICHTRING
GASKET
Typ / Model
JUNTA ANULAR
OSE 5-91-037_ 4 310 2146-6642-010 1 GREIFERKAMMERDECKEL
CENTRIPETAL PUMP CHAMBER COVER
TAPA DE LA CÁMARA DE LA PINZA
700 0007-2932-750 1 DICHTRING
Maschinen-Nr. / Machine s/n
GASKET
9071-084 JUNTA ANULAR
710 2066-6464-000 1 GEWINDERING
THREADED RING
ANILLO ROSCADO
Trommel-Nr. / Bowl s/n
800 2066-2241-000 1 GREIFER VOLLST.
9071-084 CENTRIPETAL PUMP, COMPL.
PINZA, COMP.
801 0007-1936-750 1 DICHTRING
GASKET
Ausgabe / Edition
JUNTA ANULAR
22.10.2014 802 2168-2337-020 1 STEUERGREIFER
SENSING LIQUID PUMP
RODETE DE MANDO
803 0007-1904-750 2 DICHTRING
GASKET
JUNTA ANULAR
Seite/Page
15/54 GEA Westfalia Separator Group
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
810 2066-8808-000 1 HAUBE
2066-0001-000 HOOD
SEPARATOR VOLLST. CAPÓ
SEPARATOR, COMPL. 820 0007-1936-750 2 DICHTRING
GASKET
JUNTA ANULAR
830 2171-2191-020 1 GRIFFKOERPER GESCHW.
HANDLE CONNECTION PIECE, WELDED
CUERPO DE LA EMPUÑADURA, SOLD.
840 0013-1006-600 1 UEBERWURFMUTTER
COUPLING NUT
TUERCA DE RACOR
850 2058-8839-000 1 RUECKSCHLAGVENTIL
NON-RETURN VALVE
VÁLVULA DE RETENCIÓN
860 0018-6676-030 3 STUTZEN
CONNECTOR
TUBO DE EMPALME
870 2066-8829-000 1 SATZ BLENDEN
SET OF ORIFICE PLATES
Typ / Model
JUEGO DE PLACAS PERFORADAS
OSE 5-91-037_ 4 2066-8473-010 2 BLENDE
ORIFICE PLATE
PLACA PERFORADA
2066-8473-020 2 BLENDE
Maschinen-Nr. / Machine s/n
ORIFICE PLATE
9071-084 PLACA PERFORADA
2066-8473-030 2 BLENDE
ORIFICE PLATE
PLACA PERFORADA
Trommel-Nr. / Bowl s/n
2066-8473-040 2 BLENDE
9071-084 ORIFICE PLATE
PLACA PERFORADA
2066-8473-050 2 BLENDE
ORIFICE PLATE
Ausgabe / Edition
PLACA PERFORADA
22.10.2014 2066-8473-060 2 BLENDE
ORIFICE PLATE
PLACA PERFORADA
880 0018-6820-100 2 WELLROHRSCHLAUCH VOLLST.
CORRUGATED TUBE, COMPL.
TUBO FLEXIBLE ONDULADO, COMP.
Seite/Page
16/54 GEA Westfalia Separator Group
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
0007-2871-830 4 DICHTRING
2066-0001-000 GASKET
SEPARATOR VOLLST. JUNTA ANULAR
SEPARATOR, COMPL. 890 0018-5907-000 1 STUTZEN
CONNECTOR
TUBO DE EMPALME
900 0018-6282-600 1 RUECKSCHLAGVENTIL VOLLST.
NON-RETURN VALVE, COMPL.
VÁLVULA DE RETENCIÓN, COMP.
920 0018-3804-300 2 SCHLAUCHSCHELLE
HOSE CLIP
ABRAZADERA DE MANGUERA
930 0018-6744-710 1 SCHLAUCH
HOSE
MANGUERA
940 0001-1572-600 1 DRUCKMESSGERAET
PRESSURE GAUGE
TRANSDUCTOR DE PRESIÓN
950 2058-8846-000 1 VERSCHRAUBUNG M.BLENDE
SCREW COUPLING WITH ORIFICE PLATE
Typ / Model
UNIÓN ROSCADA CON PLACA PERFORADA
OSE 5-91-037_ 4 960 0018-6620-030 1 STUTZEN
CONNECTOR
TUBO DE EMPALME
970 0005-1529-300 2 DRUCKTRANSMITTER
Maschinen-Nr. / Machine s/n
PRESSURE TRANSMITTER
9071-084 TRANSMISOR DE PRESIÓN
980 0005-1539-280 1 KLEMMENKASTEN
TERMINAL BOX
CAJA DE BORNES
Trommel-Nr. / Bowl s/n
990 0019-6110-300 2 ZYLINDERSCHRAUBE
9071-084 ALLEN SCREW
TORNILLO CILÍNDRICO
1000 2066-3060-000 1 SATZ ANTRIEBSTEILE 30
SET OF DRIVE PARTS
Ausgabe / Edition
JUEGO DE PIEZAS DE ACCIONAMIENTO
22.10.2014 1010 0024-4382-010 1 SATZ SCHILDER
SET OF PLATES
JUEGO DE RÓTULOS
0024-6327-000 1 KLEBESCHILD
ADHESIVE PLATE
RÓTULO ADHESIVO
Seite/Page
17/54 GEA Westfalia Separator Group
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
0024-6326-000 1 KLEBESCHILD
2066-0001-000 ADHESIVE PLATE
SEPARATOR VOLLST. RÓTULO ADHESIVO
SEPARATOR, COMPL. 0024-6426-000 1 SCHILD
PLATE
RÓTULO
0024-5220-000 1 ABZIEHBILD _PFEIL
DECAL _ARROW
CALCOMANÍA DE «FLECHA»
0024-6330-000 1 KLEBESCHILD
ADHESIVE PLATE
RÓTULO ADHESIVO
0024-6329-000 1 KLEBESCHILD
ADHESIVE PLATE
RÓTULO ADHESIVO
0024-6328-000 1 KLEBESCHILD
ADHESIVE PLATE
RÓTULO ADHESIVO
0024-6325-000 1 KLEBESCHILD
ADHESIVE PLATE
Typ / Model
RÓTULO ADHESIVO
OSE 5-91-037_ 4 0024-3500-010 1 TYPENSCHILD
TYPE PLATE
PLACA DE CARACTERÍSTICAS
0026-1571-300 4 KERBNAGEL
Maschinen-Nr. / Machine s/n
NOTCHED NAIL
9071-084 REMACHE ESTRIADO
0024-6580-000 1 KLEBESCHILD
ADHESIVE PLATE
RÓTULO ADHESIVO
Trommel-Nr. / Bowl s/n
0024-5380-000 1 SCHILD
9071-084 PLATE
RÓTULO
2000 0005-1740-808 0.2 m SCHUTZSCHLAUCH
PROTECTIVE HOSE
Ausgabe / Edition
MANGUERA PROTECTORA
22.10.2014 2010 0005-1741-808 1.4 m SCHUTZSCHLAUCH
PROTECTIVE HOSE
MANGUERA PROTECTORA

Seite/Page
18/54 GEA Westfalia Separator Group
19/54
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
10 2058-3365-000 1 KUPPLUNGSSCHEIBE
2058-3385-010 CLUTCH PULLEY
FLIEHKRAFTKUPPLUNG VOLLST. DISCO DEL EMBRAGUE
CENTRIFUGAL CLUTCH, COMPL. 20 0011-6012-680 2 RILLENKUGELLAGER
GROOVED BALL BEARING
RODAMIENTO RÍGIDO
30 0026-2501-400 1 ABSTANDSBUCHSE
DISTANCE SLEEVE
CASQUILLO DE SEPARACIÓN
40 0026-0851-170 2 SICHERUNGSRING
SECURING RING
ANILLO DE SEGURIDAD
50 2058-3483-000 1 MITNEHMERSCHEIBE MHPA
DRIVER, BALANCED WITH HALF KEY
DISCO ARRASTRADOR EQUILIBRADA CMCH
60 0026-6011-170 1 SICHERUNGSRING
SECURING RING
ANILLO DE SEGURIDAD

Typ / Model
OSE 5-91-037_ 4

Maschinen-Nr. / Machine s/n

9071-084

Trommel-Nr. / Bowl s/n

9071-084

Ausgabe / Edition
22.10.2014

Seite/Page
20/54 GEA Westfalia Separator Group
21/54
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
10 2058-1467-000 4 PLATTE
2058-1015-000 PLATE
FUSS VOLLST. PLACA
FOOT, COMPL. 20 0021-3308-750 4 MASCHINENFUSS
MACHINE FOOT
PIE DE MAQUINA
30 0019-6933-300 8 SECHSKANTSCHRAUBE
HEX HEAD SCREW
TORNILLO HEXAGONAL
40 0019-6972-300 4 SECHSKANTSCHRAUBE
HEX HEAD SCREW
TORNILLO HEXAGONAL

Typ / Model
OSE 5-91-037_ 4

Maschinen-Nr. / Machine s/n

9071-084

Trommel-Nr. / Bowl s/n

9071-084

Ausgabe / Edition
22.10.2014

Seite/Page
22/54 GEA Westfalia Separator Group
23/54
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
10 0018-7614-920 1 DRUCKREGLER
0018-7614-000 PRESSURE REGULATOR
MAGNETVENTILBLOCK VOLLST. REGULADOR DE PRESIÓN
SOLENOID VALVE ASSEMBLY, COMPL. 20 0018-1763-630 1 KUGELHAHN
BALL-TYPE COCK
VÁLVULA DE BOLA
0018-1763-280 1 GRIFF
HANDLE
EMPUÑADURA
25 0018-6419-030 2 STUTZEN
CONNECTOR
TUBO DE EMPALME
30 0001-1572-600 1 DRUCKMESSGERAET
PRESSURE GAUGE
TRANSDUCTOR DE PRESIÓN
40 0018-7614-900 1 FILTEREINSATZ
FILTER INSERT
CARTUCHO DE FILTRO
70 0018-6654-010 2 MAGNETSPULE
SOLENOID
Typ / Model
BOBINA MAGNÉTICA
OSE 5-91-037_ 4 80 0018-6654-040 2 GEHAEUSE
HOUSING
CARCASA
90 0018-5947-820 2 MEMBRANE
Maschinen-Nr. / Machine s/n
DIAPHRAGM
9071-084 MEMBRANA
100 0018-7614-930 2 MAGNETKERN
SOLENOID CORE
NÚCLEO MAGNÉTICO
Trommel-Nr. / Bowl s/n
110 0018-5118-040 2 GERAETESTECKDOSE
9071-084 COUPLER SOCKET
CONECTOR HEMBRA
130 0018-7614-910 1 SCHLAUCH
HOSE
Ausgabe / Edition
MANGUERA
22.10.2014 140 0018-6654-030 1 SATZ DICHTUNGEN
SET OF GASKETS
JUEGO DE JUNTAS
150 0019-6131-300 2 ZYLINDERSCHRAUBE
ALLEN SCREW
TORNILLO CILÍNDRICO
Seite/Page
24/54 GEA Westfalia Separator Group
25/54
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
245 2066-6600-508 1 TROMMEL VORMONTIERT 27
2066-6600-510 BOWL, PRE-ASSEMBLED
TROMMEL VOLLST. TAMBOR PREMONTADO
BOWL, COMPL.

Typ / Model
OSE 5-91-037_ 4

Maschinen-Nr. / Machine s/n

9071-084

Trommel-Nr. / Bowl s/n

9071-084

Ausgabe / Edition
22.10.2014

Seite/Page
26/54 GEA Westfalia Separator Group
27/54
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
20 0007-2868-750 1 DICHTRING
2066-6600-508 GASKET
TROMMEL VORMONTIERT JUNTA ANULAR
BOWL, PRE-ASSEMBLED 30 2066-6687-000 1 SCHEIBE
WASHER _ DISK
DISCO
40 0019-6900-300 4 SECHSKANTSCHRAUBE
HEX HEAD SCREW
TORNILLO HEXAGONAL
50 0007-3364-760 1 DICHTRING
GASKET
JUNTA ANULAR
60 0007-2069-720 1 DICHTRING
GASKET
JUNTA ANULAR
70 2066-6503-000 1 RINGKOLBEN
ANNULAR PISTON
PISTÓN ANULAR
80 0007-3314-760 1 DICHTRING
GASKET
Typ / Model
JUNTA ANULAR
OSE 5-91-037_ 4 90 2066-6426-000 1 SCHLIESSKAMMERBODEN
CLOSING CHAMBER BOTTOM
FONDO DE LA CÁMARA DE CIERRE
100 0004-3274-810 1 KOLBENFUEHRUNGSRING
Maschinen-Nr. / Machine s/n
PISTON GUIDE RING
9071-084 ANILLO DE GUÍA DE PISTÓN
110 0007-3313-760 1 DICHTRING
GASKET
JUNTA ANULAR
Trommel-Nr. / Bowl s/n
120 0007-3678-760 1 DICHTRING
9071-084 GASKET
JUNTA ANULAR
130 2066-6501-000 1 KOLBENSCHIEBER
SLIDING PISTON
Ausgabe / Edition
VÁLVULA DE MANGUITO
22.10.2014 140 0007-3690-840 2 DICHTRING
GASKET
JUNTA ANULAR
150 2066-6629-010 1 VERTEILERFUSS
DISTRIBUTOR BASE
BASE DEL DISTRIBUIDOR
Seite/Page
28/54 GEA Westfalia Separator Group
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
160 0007-2927-750 1 DICHTRING
2066-6600-508 GASKET
TROMMEL VORMONTIERT JUNTA ANULAR
BOWL, PRE-ASSEMBLED 170 0007-3541-750 1 DICHTRING
GASKET
JUNTA ANULAR
180 0007-2555-750 1 DICHTRING
GASKET
JUNTA ANULAR
190 2066-6611-000 1 TROMMELDECKEL
BOWL TOP
TAPA DEL TAMBOR
200 2066-6663-000 68 TELLER VOLLST.
DISC, COMPL.
PLATO, COMP.
210 2066-6666-010 2 ABSCHLUSSTELLER
BLIND DISC
PLATO DE CIERRE
220 2066-6666-000 1 ABSCHLUSSTELLER
BLIND DISC
Typ / Model
PLATO DE CIERRE
OSE 5-91-037_ 4 230 0019-6324-400 2 GEWINDESTIFT
THREADED PIN
PRISIONERO
240 0007-1988-750 1 DICHTRING
Maschinen-Nr. / Machine s/n
GASKET
9071-084 JUNTA ANULAR
270 2168-6631-020 1 VERSCHLUSSRING
LOCK RING
ANILLO DE CIERRE
Trommel-Nr. / Bowl s/n
9071-084

Ausgabe / Edition
22.10.2014

Seite/Page
29/54 GEA Westfalia Separator Group
30/54
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
10 2066-3429-010 1 SPINDEL VOLLST. 32
2066-3060-000 SPINDLE, COMPL.
SATZ ANTRIEBSTEILE HUSILLO, COMP.
SET OF DRIVE PARTS 20 0021-3822-900 1 ANTRIEBSRIEMEN
DRIVE BELT
CORREA DE TRANSMISIÓN
30 0021-3293-870 2 KUPPLUNGSKLOTZ
CLUTCH SHOE
ZAPATA DEL EMBRAGUE

Typ / Model
OSE 5-91-037_ 4

Maschinen-Nr. / Machine s/n

9071-084

Trommel-Nr. / Bowl s/n

9071-084

Ausgabe / Edition
22.10.2014

Seite/Page
31/54 GEA Westfalia Separator Group
32/54
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
10 2066-3410-010 1 SPINDEL
2066-3429-010 SPINDLE
SPINDEL VOLLST. HUSILLO
SPINDLE, COMPL. 20 2058-3375-000 1 LAGERDECKEL
BEARING COVER
TAPA DE COJINETE
30 2058-3375-010 1 LAGERDECKEL
BEARING COVER
TAPA DE COJINETE
40 0011-6207-000 1 RILLENKUGELLAGER
GROOVED BALL BEARING
RODAMIENTO RÍGIDO
50 0026-5866-170 1 SICHERUNGSRING
SECURING RING
ANILLO DE SEGURIDAD
60 0008-2008-000 1 KUGELLAGERSCHLUSSRING
BALL BEARING PROTECTION RING
ARO PROTECTOR DE RODAMIENTO DE BOLAS
70 0011-7304-250 1 SCHRAEGKUGELLAGER
ANGULAR CONTACT BALL BEARING
Typ / Model
BOLAS DE CONTACTO ANGULAR
OSE 5-91-037_ 4 80 0010-5205-010 1 LAGERHUELSE
BEARING SLEEVE
MANGUITO DE COJINETE
Maschinen-Nr. / Machine s/n
9071-084

Trommel-Nr. / Bowl s/n

9071-084

Ausgabe / Edition
22.10.2014

Seite/Page
33/54 GEA Westfalia Separator Group
34/54
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
10 0005-4863-000 1 FLANSCH
5289-7825-199 FLANGE
DREHSTROMMOTOR BRIDA
THREE-PHASE AC MOTOR 20 0005-4863-010 1 LAGERSCHILD
END SHIELD
PLATO DE COJINETE
30 0005-4863-020 1 LUEFTER
FAN
VENTILADOR
40 0005-4863-030 1 LUEFTERHAUBE
FAN COVER
TOBERA DEL VENTILADOR

Typ / Model
OSE 5-91-037_ 4

Maschinen-Nr. / Machine s/n

9071-084

Trommel-Nr. / Bowl s/n

9071-084

Ausgabe / Edition
22.10.2014

Seite/Page
35/54 GEA Westfalia Separator Group
36/54
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
10 0005-4487-930 1 VERSCHRAUBUNG
2058-9928-060 SCREW COUPLING
SATZ BORDVERSCHRAUBUNGEN RACOR
SET OF SHIPBOARD SCREW COUPLINGS 20 0005-4487-930 1 VERSCHRAUBUNG
SCREW COUPLING
RACOR

Typ / Model
OSE 5-91-037_ 4

Maschinen-Nr. / Machine s/n

9071-084

Trommel-Nr. / Bowl s/n

9071-084

Ausgabe / Edition
22.10.2014

Seite/Page
37/54 GEA Westfalia Separator Group
38/54
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
10 0007-1936-750 2 DICHTRING
2066-9769-010 GASKET
SATZ INBETRIEBNAHMETEILE JUNTA ANULAR
SET OF COMMISSIONING EQUIPMENT 20 0007-1904-750 2 DICHTRING
GASKET
JUNTA ANULAR
30 0007-1997-750 1 DICHTRING
GASKET
JUNTA ANULAR
40 0007-1936-750 1 DICHTRING
GASKET
JUNTA ANULAR
50 0007-1861-750 2 DICHTRING
GASKET
JUNTA ANULAR
60 0007-1987-750 1 DICHTRING
GASKET
JUNTA ANULAR
70 0007-1988-750 1 DICHTRING
GASKET
Typ / Model
JUNTA ANULAR
OSE 5-91-037_ 4 80 0007-2932-750 1 DICHTRING
GASKET
JUNTA ANULAR
90 0015-0003-080 1 SCHMIEROEL
Maschinen-Nr. / Machine s/n
LUBRICATING OIL
9071-084 ACEITE LUBRICANTE
100 0021-3822-900 1 ANTRIEBSRIEMEN
DRIVE BELT
CORREA DE TRANSMISIÓN
Trommel-Nr. / Bowl s/n
110 0015-0082-000 1 SCHMIERFETT
9071-084 LUBRICATING GREASE
GRASA LUBRICANTE

Ausgabe / Edition
22.10.2014

Seite/Page
39/54 GEA Westfalia Separator Group
40/54
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
10 2066-9902-000 1 SATZ ERSATZTEILE TROMMEL _ HAUBE 42
2066-9902-510 SET OF SPARE PARTS BOWL _ HOOD
SATZ ERSATZTEILE F. 1 JAHR JUEGO PIEZAS REPUESTO TAMBOR_CAPÓ
SET OF SPARE PARTS FOR 1 YEAR 20 2066-9902-020 1 SATZ ERSATZTEILE ANTRIEB 45
SET OF SPARE PARTS FOR DRIVE
JUEGO PIEZAS RECAMBIO ACCIONAMIENTO

Typ / Model
OSE 5-91-037_ 4

Maschinen-Nr. / Machine s/n

9071-084

Trommel-Nr. / Bowl s/n

9071-084

Ausgabe / Edition
22.10.2014

Seite/Page
41/54 GEA Westfalia Separator Group
42/54
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
30 0007-1904-750 4 DICHTRING
2066-9902-000 GASKET
SATZ ERSATZTEILE TROMMEL _ HAUBE JUNTA ANULAR
SET OF SPARE PARTS BOWL _ HOOD 40 0007-1936-750 2 DICHTRING
GASKET
JUNTA ANULAR
60 0007-3690-840 1 DICHTRING
GASKET
JUNTA ANULAR
300 0007-2566-390 2 DICHTRING
GASKET
JUNTA ANULAR
350 0007-2730-750 1 DICHTRING
GASKET
JUNTA ANULAR
480 0007-2868-750 1 DICHTRING
GASKET
JUNTA ANULAR
510 0007-3364-760 1 DICHTRING
GASKET
Typ / Model
JUNTA ANULAR
OSE 5-91-037_ 4 520 0007-2069-720 1 DICHTRING
GASKET
JUNTA ANULAR
540 0007-3314-760 1 DICHTRING
Maschinen-Nr. / Machine s/n
GASKET
9071-084 JUNTA ANULAR
560 0004-3274-810 1 KOLBENFUEHRUNGSRING
PISTON GUIDE RING
ANILLO DE GUÍA DE PISTÓN
Trommel-Nr. / Bowl s/n
565 0007-1780-750 2 DICHTRING
9071-084 GASKET
JUNTA ANULAR
570 0007-3313-760 1 DICHTRING
GASKET
Ausgabe / Edition
JUNTA ANULAR
22.10.2014 580 0007-2733-390 1 DICHTRING
GASKET
JUNTA ANULAR
590 0007-3678-760 1 DICHTRING
GASKET
JUNTA ANULAR
Seite/Page
43/54 GEA Westfalia Separator Group
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
610 0007-3690-840 1 DICHTRING
2066-9902-000 GASKET
SATZ ERSATZTEILE TROMMEL _ HAUBE JUNTA ANULAR
SET OF SPARE PARTS BOWL _ HOOD 630 0007-2927-750 2 DICHTRING
GASKET
JUNTA ANULAR
640 0007-3541-750 2 DICHTRING
GASKET
JUNTA ANULAR
650 0007-2555-830 2 DICHTRING
GASKET
JUNTA ANULAR
700 0007-2932-750 2 DICHTRING
GASKET
JUNTA ANULAR
720 0007-1988-750 2 DICHTRING
GASKET
JUNTA ANULAR
730 0007-1987-750 2 DICHTRING
GASKET
Typ / Model
JUNTA ANULAR
OSE 5-91-037_ 4 740 0007-1861-750 4 DICHTRING
GASKET
JUNTA ANULAR
780 0007-1997-750 2 DICHTRING
Maschinen-Nr. / Machine s/n
GASKET
9071-084 JUNTA ANULAR
820 0007-1936-750 4 DICHTRING
GASKET
JUNTA ANULAR
Trommel-Nr. / Bowl s/n
900 0015-0082-000 1 SCHMIERFETT
9071-084 LUBRICATING GREASE
GRASA LUBRICANTE

Ausgabe / Edition
22.10.2014

Seite/Page
44/54 GEA Westfalia Separator Group
45/54
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
10 0008-3533-000 1 ULTRA-BUCHSE
2066-9902-020 RUBBER-METAL BUSH
SATZ ERSATZTEILE ANTRIEB CASQUILLO ELASTO-METÁLICO
SET OF SPARE PARTS FOR DRIVE 20 0007-1958-750 1 DICHTRING
GASKET
JUNTA ANULAR
25 0007-2581-750 1 DICHTRING
GASKET
JUNTA ANULAR
30 0011-6207-000 1 RILLENKUGELLAGER
GROOVED BALL BEARING
RODAMIENTO RÍGIDO
40 0026-5866-170 1 SICHERUNGSRING
SECURING RING
ANILLO DE SEGURIDAD
50 0011-7304-250 1 SCHRAEGKUGELLAGER
ANGULAR CONTACT BALL BEARING
BOLAS DE CONTACTO ANGULAR
60 0021-3822-900 1 ANTRIEBSRIEMEN
DRIVE BELT
Typ / Model
CORREA DE TRANSMISIÓN
OSE 5-91-037_ 4

Maschinen-Nr. / Machine s/n

9071-084

Trommel-Nr. / Bowl s/n

9071-084

Ausgabe / Edition
22.10.2014

Seite/Page
46/54 GEA Westfalia Separator Group
47/54
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
10 2066-9902-000 2 SATZ ERSATZTEILE TROMMEL _ HAUBE 42
2066-9902-530 SET OF SPARE PARTS BOWL _ HOOD
SATZ ERSATZTEILE F. 2 JAHRE JUEGO PIEZAS REPUESTO TAMBOR_CAPÓ
SET OF SPARE PARTS FOR 2 YEARS 20 2066-9902-020 1 SATZ ERSATZTEILE ANTRIEB 45
SET OF SPARE PARTS FOR DRIVE
JUEGO PIEZAS RECAMBIO ACCIONAMIENTO
30 2066-9902-040 1 SATZ ERSATZTEILE ANTRIEB 49
SET OF SPARE PARTS FOR DRIVE
JUEGO PIEZAS RECAMBIO ACCIONAMIENTO

Typ / Model
OSE 5-91-037_ 4

Maschinen-Nr. / Machine s/n

9071-084

Trommel-Nr. / Bowl s/n

9071-084

Ausgabe / Edition
22.10.2014

Seite/Page
48/54 GEA Westfalia Separator Group
49/54
 Pos. Teil-Nummer M ME Benennung ETS Seite
Pos. Part-No. Qty. Unit Designation ETS Page
Baugruppe / Component group
10 0008-3533-000 1 ULTRA-BUCHSE
2066-9902-040 RUBBER-METAL BUSH
SATZ ERSATZTEILE ANTRIEB CASQUILLO ELASTO-METÁLICO
SET OF SPARE PARTS FOR DRIVE 20 0007-1958-750 1 DICHTRING
GASKET
JUNTA ANULAR
25 0007-2581-750 1 DICHTRING
GASKET
JUNTA ANULAR
30 0011-6207-000 1 RILLENKUGELLAGER
GROOVED BALL BEARING
RODAMIENTO RÍGIDO
40 0026-5866-170 1 SICHERUNGSRING
SECURING RING
ANILLO DE SEGURIDAD
50 0011-7304-250 1 SCHRAEGKUGELLAGER
ANGULAR CONTACT BALL BEARING
BOLAS DE CONTACTO ANGULAR
60 0021-3822-900 1 ANTRIEBSRIEMEN
DRIVE BELT
Typ / Model
CORREA DE TRANSMISIÓN
OSE 5-91-037_ 4 70 0021-3293-870 2 KUPPLUNGSKLOTZ
CLUTCH SHOE
ZAPATA DEL EMBRAGUE
80 0011-6012-680 2 RILLENKUGELLAGER
Maschinen-Nr. / Machine s/n
GROOVED BALL BEARING
9071-084 RODAMIENTO RÍGIDO

Trommel-Nr. / Bowl s/n

9071-084

Ausgabe / Edition
22.10.2014

Seite/Page
50/54 GEA Westfalia Separator Group
51/54
52/54
53/54
54/54
