RUBSTAHL-Lehr-und Lernprogramme für Studium und Weiterbildung
Programm Fachwerkknoten mit Blech erstellt von A. Wöllhardt, L. Gödde
Ruhr-Universität Bochum Lehrstuhl für Stahl-, Leicht- und Verbundbau
Prof. Dr. M. Knobloch s www.ruhr-uni-bochum.de/stahlbau

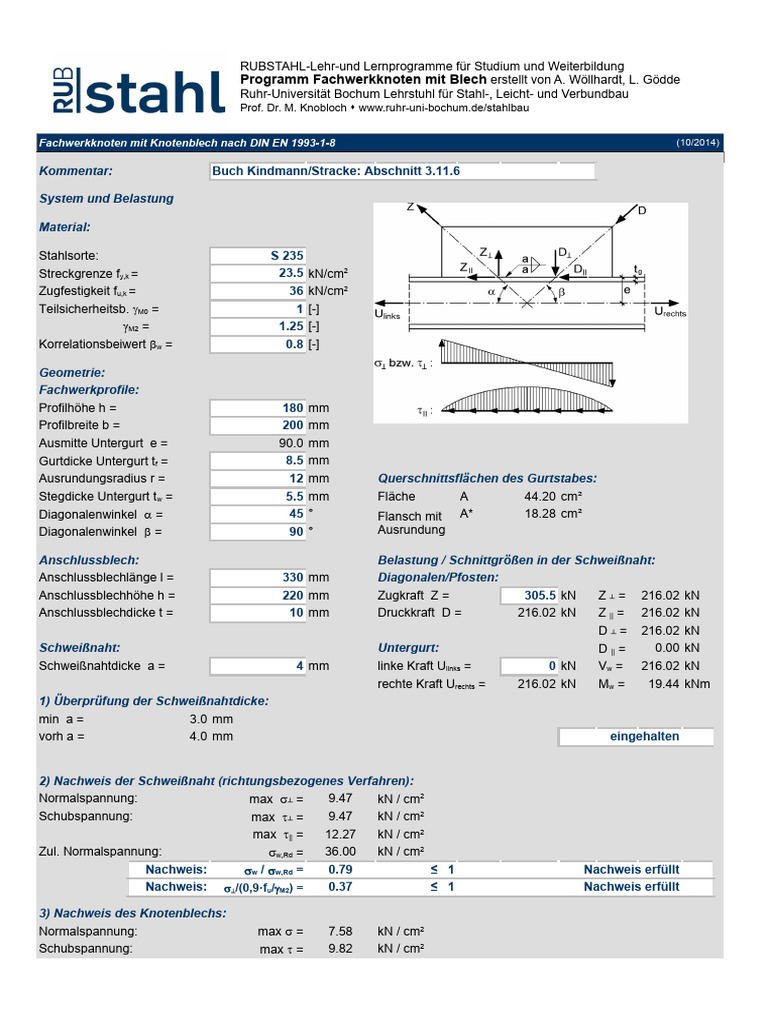

Fachwerkknoten mit Knotenblech nach DIN EN 1993-1-8 (10/2014)
Kommentar: Buch Kindmann/Stracke: Abschnitt 3.11.6
System und Belastung
Material:
Stahlsorte: S 235
Streckgrenze fy,k = 23.5 kN/cm2
Zugfestigkeit fu,k = 36 kN/cm2
Teilsicherheitsb. gM0 = 1 [-]
γM2 = 1.25 [-]
Korrelationsbeiwert bw = 0.8 [-]
Geometrie:
Fachwerkprofile:
Profilhöhe h = 180 mm
Profilbreite b = 200 mm
Ausmitte Untergurt e = 90.0 mm
Gurtdicke Untergurt tf = 8.5 mm
Ausrundungsradius r = 12 mm Querschnittsflächen des Gurtstabes:
Stegdicke Untergurt tw = 5.5 mm Fläche A 44.20 cm²
Diagonalenwinkel a = 45 ° Flansch mit A* 18.28 cm²
Diagonalenwinkel b = 90 ° Ausrundung
Anschlussblech: Belastung / Schnittgrößen in der Schweißnaht:
Anschlussblechlänge l = 330 mm Diagonalen/Pfosten:
Anschlussblechhöhe h = 220 mm Zugkraft Z = 305.5 kN Z ┴ = 216.02 kN
Anschlussblechdicke t = 10 mm Druckkraft D = 216.02 kN Z || = 216.02 kN
D ┴ = 216.02 kN
Schweißnaht: Untergurt: D || = 0.00 kN
Schweißnahtdicke a = 4 mm linke Kraft Ulinks = 0 kN Vw = 216.02 kN
rechte Kraft Urechts = 216.02 kN Mw = 19.44 kNm
1) Überprüfung der Schweißnahtdicke:
min a = 3.0 mm
vorh a = 4.0 mm eingehalten
2) Nachweis der Schweißnaht (richtungsbezogenes Verfahren):
Normalspannung: max s┴ = 9.47 kN / cm2
Schubspannung: max t┴ = 9.47 kN / cm2
max t|| = 12.27 kN / cm2
Zul. Normalspannung: sw,Rd = 36.00 kN / cm2
Nachweis: sw / sw,Rd = 0.79 ≤ 1 Nachweis erfüllt
Nachweis: s^/(0,9·fu/gM2) = 0.37 ≤ 1 Nachweis erfüllt
3) Nachweis des Knotenblechs:
Normalspannung: max s = 7.58 kN / cm2
Schubspannung: max t = 9.82 kN / cm2
Zul. Normalspannung: fy,Rd = 23.50 kN / cm2
Zul. Schubspannung: tRd = 13.57 kN / cm2
Nachweis: s / fy,Rd = 0.32 ≤ 1 Nachweis erfüllt
Nachweis: t / tRd = 0.72 ≤ 1 Nachweis erfüllt
vertikale Schubspannung: t= 9.82 kN / cm2
Nachweis: t / tRd = 0.72 ≤ 1 Nachweis erfüllt
RUBSTAHL-Lehr-und Lernprogramme für Studium und Weiterbildung
Programm Fachwerkknoten mit Blech erstellt von A. Wöllhardt, L. Gödde
Ruhr-Universität Bochum Lehrstuhl für Stahl-, Leicht- und Verbundbau
Prof. Dr. M. Knobloch s www.ruhr-uni-bochum.de/stahlbau
Fachwerkknoten mit Knotenblech nach DIN EN 1993-1-8 (10/2014)
Die Berechnungsgrundlagen können dem Buch
Rolf Kindmann, Michael Stracke: Verbindungen im Stahl- und Verbundbau
Verlag Ernst & Sohn
entnommen werden. Im folgenden werden Bezüge zwischen Berechnungen und den entsprechenden
Abschnitten des Buchs hergestellt.
Berechnung: Abschnitt:
Berechnung der Beanspruchungen 3.11.3 Fachwerke mit Knotenblechen
Schweißnahtbemessung 5.3.2 Rechnerische Schweißnahtdicken
5.3.5 Grenzschweißnahtspannungen und Nachweise
Berechnungsbeispiel: 3.11.6 Fachwerkknoten mit Knotenblech und Anschluss
offener Profile
