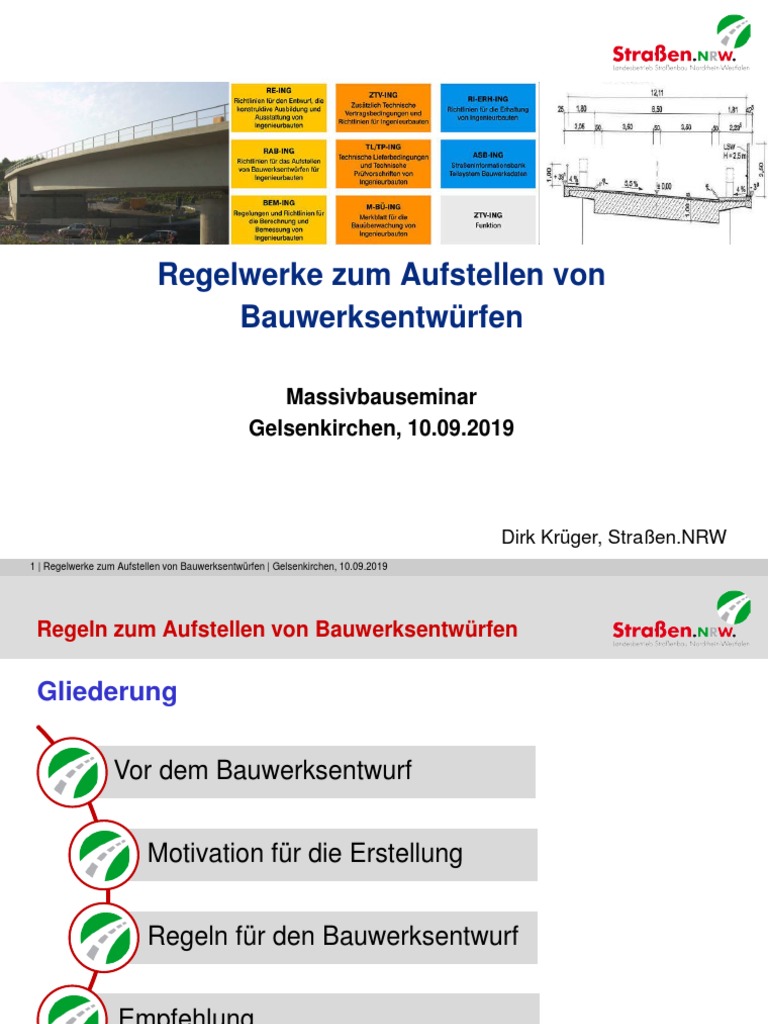

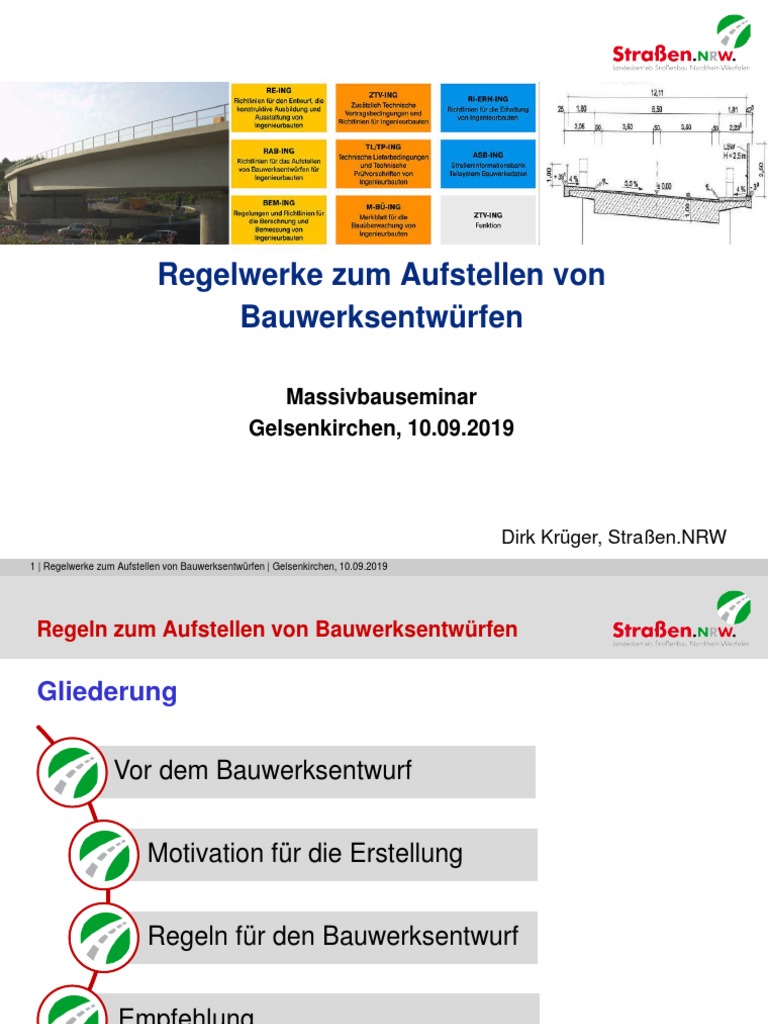

Regelwerke zum Aufstellen von
Bauwerksentwürfen
Massivbauseminar
Gelsenkirchen, 10.09.2019
Dirk Krüger, Straßen.NRW

1 | Regelwerke zum Aufstellen von Bauwerksentwürfen | Gelsenkirchen, 10.09.2019
Regeln zum Aufstellen von Bauwerksentwürfen
Gliederung
Vor dem Bauwerksentwurf
Motivation für die Erstellung
Regeln für den Bauwerksentwurf
Empfehlung
2 | Regelwerke zum Aufstellen von Bauwerksentwürfen | Gelsenkirchen, 10.09.2019 Dirk Krüger, Straßen.NRW
1. Vor dem Bauwerksentwurf
Bauwerksskizze
Warum ist eine Bauwerksskizze wichtig?
In der Bauwerksskizze werden grundlegende Angaben zum Bauwerk festgelegt.
 Entwurfsidee
 Abmessungen
 Gestaltung
Die Bauwerksskizze bildet die Grundlage für:

 Kostenschätzung
 Vereinbarungen mit Dritten
 Ggf. Planfeststellung
 Grunderwerb
 Baugrunderkundungen / Geotechnische Stellungnahmen
 Bauwerksentwurf
1. Vor dem Bauwerksentwurf
Bauwerksskizze
Welche Angaben enthält die Bauwerksskizze zum Bauwerk?
Zeichnerische Darstellung
 Querschnitt, Ansicht, Grundriss
Geometrische Elemente
 Abmessungen: Konstruktionshöhe, Länge, Nutzbreite
 Kritische Stelle: kleinste lichte Durchfahrtshöhe
Planerische + Vermessungstechnische Elemente

 Konstruktionsart, erste Angaben zur Baubarkeit
 Vermaßung der Fahrspuren
 Bau- / Betriebskilometer, Kreuzungswinkel, Lageausrichtung
 Lastmodell, Bauwerksnummer
2. Motivation für die Erstellung
Motivation für die Erstellung

Nur ein genehmigter Bauwerksentwurf ist die haushaltsrechtliche
Voraussetzung für die Ausführung der Baumaßnahme !!
Also sind vor Beginn der eigentlichen Arbeiten die haushaltsrechtlichen

Voraussetzungen zu klären:
 Liegt ein genehmigter Streckenentwurf vor?
 Haushaltsmittel für das Bauwerk vorhanden?
 UA III – Mittel für Ingenieurverträge vorhanden?
 Baumittel für den Prüfingenieur vorhanden?
 Ist evtl. eine Kostenfortschreibung notwendig?
Nur ein vom zuständigen

 Niederlassungsleiter oder
 Betriebssitz (Leiter Abteilung KIB) oder
 deren Vertretern im Amt
genehmigter Bauwerksentwurf darf ausgeschrieben und gebaut werden (Vorlagegrenzen)!
3. Regeln für den Bauwerksentwurf
Regeln für den Bauwerksentwurf

Grundlagen:
 Grundlage des Bauwerksentwurfs ist die Bauwerksskizze.
 Der Bauwerksentwurf beinhaltet dann die Detailplanung des Bauwerks.
Grundlage des Bauwerksentwurfs sind die einschlägigen Regeln für

Ingenieurbauwerke:
 Eurocodes
 Normen (z.B. DIN …)
 Evtl. Z.i.E.
 ATV‘en
 ZTV-ING
 Richtzeichnungen
 CAD-Standard Landesbetrieb Straßenbau.NRW
 REBI-ING (Regelwerk des Landesbetriebes)
Regelwerke des Bundes für Ingenieurbauwerke

Bemessungsnormen
DIN EN 1990 bis DIN EN 1999 + NA (58 Teile)

=> Handbücher (Literaturcharakter)
REBI-ING
Regeln für Entwurf, Baudurchführung und Instandsetzung
von Ingenieurbauwerken
Derzeitiger Stand: 04 / 2019; Fortschreibung ca. 2. / Jahr
 Einführung von Regelungen (z.B. ARS) des Bundes- oder Ländesministerien

 Darin enthaltene Regeln sind verbindlich, sofern kein eindeutig als Empfehlung
gekennzeichnet sind (Empfehlungen sind kursiv geschrieben)
 Nachschlagewerk für das gesamte Tätigkeitsfeld des konstruktiven Ingenieurbaus
 Modular Aufbau entsprechend den Phasen des Nutzungszyklus eines Ingenieurbauwerks
 Teil I – Entwurf
 Teil II – Baudurchführung
 Teil III – Erhaltung / Instandsetzung
 Ergänzungen
 Liste gültiger Regelwerke einschl. entsprechender Links zu den Dokumenten
 Liste nützlicher Formulare bzw. Anlagen inkl. Links
Intranet: Referate → Bau → Konstruktiver Ingenieurbau → Fachthemen → REBI-ING
RAB-ING
„Richtlinie für das Aufstellen von Bauwerksentwürfen“ (ARS 16/2018)
Bildet die Grundlage für Aufbau und Inhalt von Bauwerksentwürfen
Der Bauwerksentwurf muss mindestens folgende Unterlagen enthalten:
 Erläuterungsbericht
 Übersichtskarten => Planung
 Kostenberechnung
 Straßenquerschnitt => Planung
 Lageplan => Planung
 Höhenplan => Planung
 Geotechnische Untersuchungen, Gutachten, Berichte => Bodengutachter
 Bauwerksplan
Für alle genannten Unterlagen gibt die RAB-ING Muster an die Hand.
Die RAB-ING unterscheidet Entwürfe für Neu- und Umbau von Brücken und Tunneln
und Instandsetzungsmaßnahmen.
Weiter ist vor Beginn der Entwurfsarbeiten zu klären:

 Wird der Entwurf durch ein Ingenieurbüro erstellt?
 Ist ein geotechnischer Bericht beauftragt?
 Was sagt der Planfeststellungsbeschluss zum Bauwerk?
 Ist der geplante Grunderwerb ausreichend? (was ist mit Baugruben und evtl. Ankern?)
 Muss ein Gestaltungsentwurf für die Strecke berücksichtig werden?
 Sind eine Variantenuntersuchung oder eine Machbarkeitsstudie notwendig?
 Sind für einzelne Bauteile, Bauweisen oder Materialien „Zustimmungen im

Einzelfall“ zu beantragen?
 Wer trägt welche Kosten?

Alle Deckblätter und Formblätter stehen im Intranet

im Fachbereich KIB zur Verfügung
Wer hilft beim Entwurf eines Bauwerks?

 Die vorne genannten Regelwerke und Normen
 Kollegen in der Abteilung Bau der Niederlassung
 Abteilung KIB am Betriebssitz (Niederlassungsbetreuer oder Spezialisten)
 Die beauftragten Ingenieurbüros
Abstimmung innerhalb der Niederlassung

Es ist erforderlich, Bauwerksentwürfe innerhalb der NL abzustimmen.
Beteiligt werden müssen die Abteilungen:
Planung
(Linienführung und Gradiente entsprechen der Straßenplanung, Grunderwerb ermöglicht
Einrichtung der Baustelle)
und
Betrieb und Verkehr (…)
Beispiele für Störungen – Kosten / Ressourcen?

im Ablauf Reputationsrisiko!
 Konstruktionshöhe zu gering
Zu geringe Durchfahrtshöhe
Anhebung der Straßengradiente
Verbreiterung der Böschungen
 Kritische Stelle nicht berücksichtigt
 Nutzbreite zu gering (RPS – Kappe) Verbreitung des Bauwerkes
 Konstruktionsart falsch Bauwerk in dieser Form nicht

baubar
Empfehlung
Nutzen Sie das Fortbildungsprogramm von Straßen.NRW
