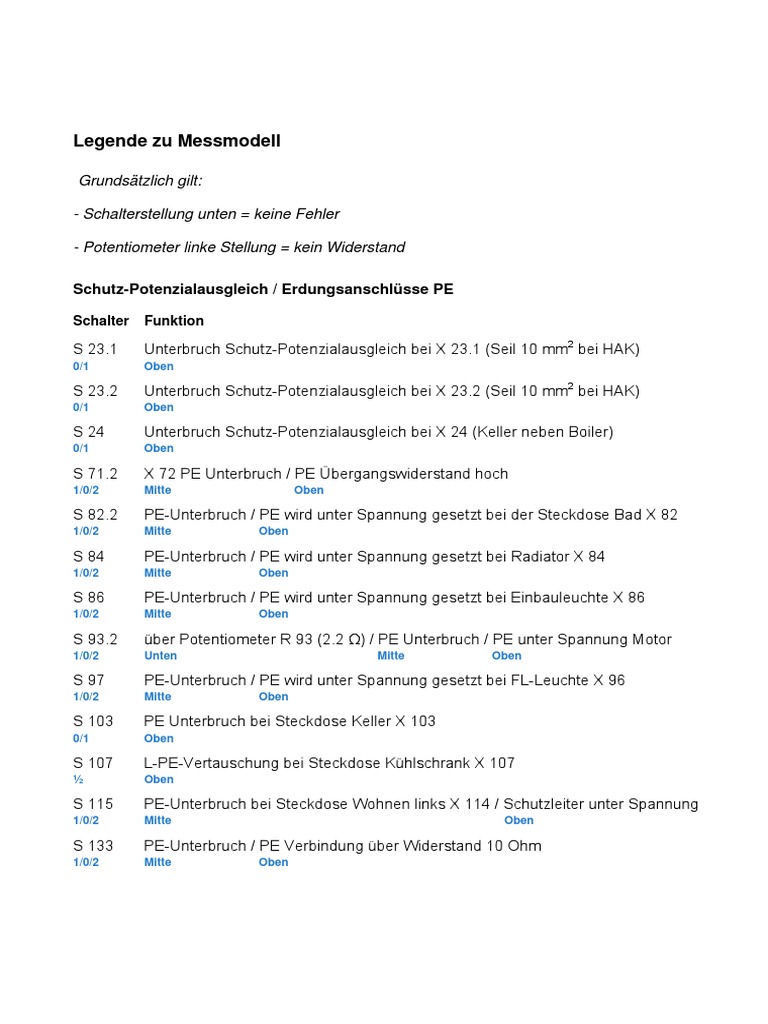

Legende zu Messmodell

Grundsätzlich gilt:

- Schalterstellung unten = keine Fehler

- Potentiometer linke Stellung = kein Widerstand

Schutz-Potenzialausgleich / Erdungsanschlüsse PE

Schalter Funktion

S 23.1 Unterbruch Schutz-Potenzialausgleich bei X 23.1 (Seil 10 mm2 bei HAK)

0/1 Oben

S 23.2 Unterbruch Schutz-Potenzialausgleich bei X 23.2 (Seil 10 mm2 bei HAK)

0/1 Oben

S 24 Unterbruch Schutz-Potenzialausgleich bei X 24 (Keller neben Boiler)

0/1 Oben

S 71.2 X 72 PE Unterbruch / PE Übergangswiderstand hoch

1/0/2 Mitte Oben

S 82.2 PE-Unterbruch / PE wird unter Spannung gesetzt bei der Steckdose Bad X 82
1/0/2 Mitte Oben

S 84 PE-Unterbruch / PE wird unter Spannung gesetzt bei Radiator X 84

1/0/2 Mitte Oben

S 86 PE-Unterbruch / PE wird unter Spannung gesetzt bei Einbauleuchte X 86

1/0/2 Mitte Oben

S 93.2 über Potentiometer R 93 (2.2 Ω) / PE Unterbruch / PE unter Spannung Motor

1/0/2 Unten Mitte Oben

S 97 PE-Unterbruch / PE wird unter Spannung gesetzt bei FL-Leuchte X 96

1/0/2 Mitte Oben

S 103 PE Unterbruch bei Steckdose Keller X 103

0/1 Oben

S 107 L-PE-Vertauschung bei Steckdose Kühlschrank X 107

½ Oben

S 115 PE-Unterbruch bei Steckdose Wohnen links X 114 / Schutzleiter unter Spannung
1/0/2 Mitte Oben

S 133 PE-Unterbruch / PE Verbindung über Widerstand 10 Ohm

1/0/2 Mitte Oben
Isolationsmessung

S 46 RISO in Zuleitung N-PE (Widerstand 20 kΩ zugeschaltet)

0/1 Oben

S 48 RISO in Zuleitung N-PE (Kondensator wird zugeschaltet)

0/1 Oben

S 68 Ausschalten Überspannungs-Schutzeinrichtung (SPD)

0/1 Oben SPD = Search Protection Device

S 74 RISO L-PE bei Anschlusskabel Waschmaschine (Widerstand 22 kΩ)

0/1 Oben

S 76 RISO N-PE bei Gruppe Waschmaschine (Widerstand 94 kΩ)

0/1 Oben

S 83 RISO N-PE bei Steckdose Bad X 82 (Widerstand 94 kΩ)

0/1 Oben

S 95 RISO L-PE Lampe Keller (Kondensator wird zugeschaltet)

0/1 Oben

S 104 RISO N-PE bei Gruppe Licht UG X 53 (Widerstand 0.1 MΩ)

0/1 Oben

S 105 RISO L-PE bei Gruppe Licht UG X 53 (Widerstand 0,05 MΩ)

0/1 Oben

S 111 RISO N-PE bei Gruppe Estrich X 64 (Widerstand 1 MΩ)

0/1 Oben

S 113 RISO N-PE bei Gruppe Wohnen X 51 (Widerstand 0,2 MΩ)

0/1 Oben

S 123 RISO L2-PE bei Wassererwärmer X 122 (Widerstand 0,2 MΩ)

0/1 Oben

S 125 RISO L3-PE bei Wassererwärmer X 122 (Widerstand 0,4 MΩ)

0/1 Oben

S 128 RISO N-PE bei Anschlusskabel Kühlschrank (Widerstand 20 kΩ)

0/1 Oben

S 135 RISO L-PE bei Aussensteckdose X 133 (Widerstand 10 kΩ)

0/1 Oben
RCD-Fehler

S 42 N-Vertauschung von Gruppe Waschmaschine/Bad

1/2 Oben

S 62 L-PE-Verbindung bei Gruppe Aussensteckdose (Kondensator wird zugeschaltet)

0/1 Oben

S 71.1 N-PE-Verbindung bei Steckdose Waschmaschine

0/1 Oben

S 132 N-PE-Verbindung bei Aussensteckdose X 133

0/1 Oben

Leckstrommessung

S 51 N-Vertauschung von Gruppe Wohnen/Licht UG

1/2 Oben

S 102 N-PE-Verbindung bei Steckdose Keller X 103

0/1 Oben

Blitzschutz / Erdungsmessung

S 21 Spannungstrichter ein (zusätzlich Zuweisung des Erdspiesses (S26;S28;S31;S33)

0/1 Oben (S26, S28, S31, S33 aktiv)

R 21 Erdübergangswiderstand (R 100 Ω)
Potentiometer

S 26 Sonde Unterbruch / Erdspiess X 26 in Spannungstrichter

1/0/2 Mitte Oben

S 28 Sonde Unterbruch / Erdspiess X 28 in Spannungstrichter

1/0/2 Mitte Oben

S 31 Sonde Unterbruch / Erdspiess X 21 in Spannungstrichter

1/0/2 Mitte Oben

S 33 Sonde Unterbruch / Erdspiess X 33 in Spannungstrichter

1/0/2 Mitte Oben

S 35.1 Unterbruch Blitzschutz bei X 35.1 (Anschluss an Fundamenterder)

0/1 Oben

S 35. 2 Unterbruch Blitzschutz bei X 35.2 (Anschluss an Dachrinne)

0/1 Oben

S 37 Unterbruch Blitzschutz bei X 37.1 (Anschluss an Fundamenterder)

0/1 Oben
Installationsfehler

S 82.1 L-N-Vertauschung bei Steckdose Bad X 82

1/2 Oben

S 112 L-N-Vertauschung bei Steckdose Estrich X 112

1/2 Oben

S 117 L-N-Vertauschung bei Steckdose Wohnen rechts X 117

1/2 Oben

Schleifenimpedanzmessung

R 71.1 Schleifenwiderstand bei Steckdose Waschmaschine X 71 (R 4,7 Ω)

Potentiometer

R 93 Schleifenwiderstand bei Motor Keller X 92 (R 2,2 Ω)

Potentiometer

S 93.1 Im L3 beim Motor wird ein Widerstand zugeschaltet (0.5 Ω)

0/1 Oben

R 112 Schleifenwiderstand bei Steckdose Estrich X 112 (R 10 Ω)

Potentiometer

R 114 Schleifenwiderstand bei Steckdose Wohnen links X 114 (R 4,7 Ω)

Potentiometer

R 118 Schleifenwiderstand bei Steckdose Wohnen rechts X 117 (10 Ω)

Potentiometer

R 133 Schleifenwiderstand bei Aussensteckdose (R 47 Ω)

Potentiometer
