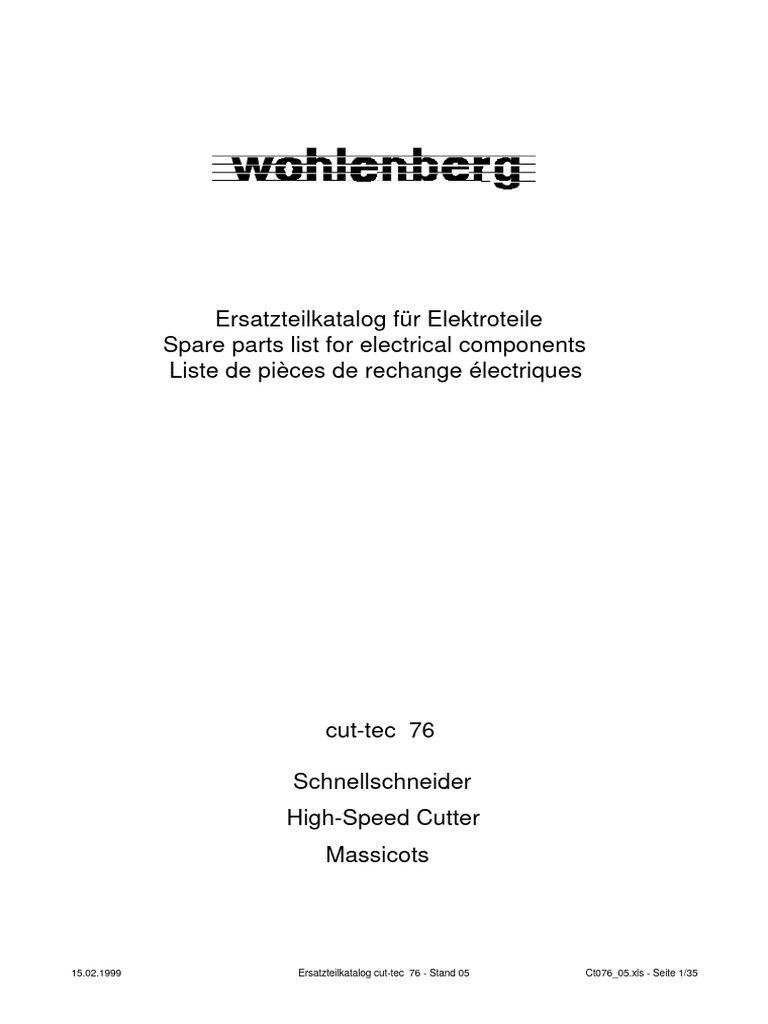

Ersatzteilkatalog für Elektroteile

Spare parts list for electrical components

Liste de pièces de rechange électriques

cut-tec 76

Schnellschneider
High-Speed Cutter
Massicots

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 1/35

 Bestellhinweise
Hints of ordering
Indications pour les commandes

A B C D G G
E F

Bestellhinweise A Kennziffer des Gerätes laut Schaltbild

B Technische Bezeichnung des Gerätes
C Steuerungsausführung
D Strompfad des Schaltbildes
E = Blatt; F = Strompfad
G Ident.Nr. des Gerätes

Bei Bestellung ist 1. Maschinennummer und Type

grundsätzlich anzugeben : 2. Betriebsspannung mit Frequenz
3. Bestellnummer des Gerätes ("G")

Hints for ordering A Code digit of component according to

wiring diagram
B Technical description of component
D Type of control
C Current path in wiring diagram
E = Page; F = Current path
G Order number of component

When ordering it is essential 1. Serial number and type of machine

to quote the following : 2. Voltage and frequency
3. Order number of component ("G")

Indications pour les A Reference de l' element selon plan el

commandes B Designation technique de l' element
C Type de commande
D Numero reference ligne schema el
E = Page; F = Ligne de courant
G Numero de commande de l' element

Pour toute commande 1. Numero de machine

il est indespensable 2. Tension et frequence
de preciser : 3. Numero de commande de l' element ("G")

Ab Maschinennummer : 3516 - 012

Katalog-Bestellnummer : 5041733

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 2/35

 A B C D G G
PP
P PS
S
E F
Maschinenausführung nach Stromlaufplan Nr.: 3106.00.8023-01 ab Maschinen- Nr.: 3516 - 012
Machine according to wiring diagram: beginning with serial no.:
Machine au schéma des circuits: à partir de numero de machine.:
Maschinenausführung nach Stromlaufplan Nr.: 3106.00.8023-02 ab Maschinen- Nr.: 3591 - 014
Machine according to wiring diagram: beginning with serial no.:
Machine au schéma des circuits: à partir de numero de machine.:
Maschinenausführung nach Stromlaufplan Nr.: 3106.00.8023-03 ab Maschinen- Nr.: 3642 - 001
Machine according to wiring diagram: beginning with serial no.:
Machine au schéma des circuits: à partir de numero de machine.:
Maschinenausführung nach Stromlaufplan Nr.: 3106.00.8023-04 ab Maschinen- Nr.: 3659 - 002
Machine according to wiring diagram: beginning with serial no.:
Machine au schéma des circuits: à partir de numero de machine.:
Maschinenausführung nach Stromlaufplan Nr.: 3106.00.8023-05 ab Maschinen- Nr.: 3718 - 002
Machine according to wiring diagram: beginning with serial no.:
Machine au schéma des circuits: à partir de numero de machine.:
Frontplatte
A 54 x 5 4 5041725
Tastatur und Display monochrom
Frontcover
keyboard and display monochrom

Clavier - ecran monochrome

Frontplatte
A 54 x 5 4 5041726
Tastatur und Display passiv Farbe
Frontcover
keyboard and display passiv colour

Clavier - ecran couleur passif

Frontplatte
A 54 x 5 4 5041727
Tastatur und TFT Display aktiv Farbe
Frontcover
keyboard and TFT display activ colour

Clavier - ecran couleur actif

Steuerung komplett
A 54 x 5 4 5042442
PC C1011 - W10 - Display monochrom
Control complete
PC C1011 - W10 - monochrom - display
Commande complet
PC C1011 - W10
Steuerung komplett
A 54 x 5 4 5042444
PC C1011 - W11 - Display passiv Farbe
Control complete
PC C1011 - W11 - passiv colour - display
Commande complet
PC C1011 - W11

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 3/35

 A B C D G G
PP
P PS
S
E F
Steuerung komplett
A 54 x 5 4 5042446
PC C1011 - W12 - TFT Display aktiv Farbe
Control complete
PC C1011 - W12 - activ colour TFT - display
Commande complet
PC C1011 - W12

A 54 Flash EPROM - Disk 9+1 MB x 5 4 5042449

Flash eprom - disc 9+1 MB

Flash eprom - disc 9+1 MB

Batterie für Motherboard

A 54 x 5 4 5042523
Steuerung W10, W11, W12
Battery for motherboard
control W10, W11, W12
Batterie pour
commande W10, W11, W12

A 62 Not - Aus - Schaltgerät x 6 2 5041600

Emergency off

Arret d 'urgence

nicht
Ab Maschinen- Nr.: 3591 - 014
eingesetzt
not
For machines beginning with serial number :
used
non
À partir de numero de machine :
emploi
5041759
A 72 Lichtschranke (Sender) x 7 2 5041757
Frontscheibe

Light barrier (transmitter)

Barrier lumineuse (emetteur)

5041759
A 74 Lichtschranke (Empfänger) x 7 4 5041758
Frontscheibe

Light barrier (receiver)

Barrier lumineuse (recepteur)

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 4/35

 A B C D G G
PP
P PS
S
E F
A 82 Zweihand - Sicherheitsrelais x 8 2 5041599

Safety relay two hand device

Relais double commande

Ab Maschinen- Nr.: 3659 - 002 5042025

For machines beginning with serial number :

À partir de numero de machine :

Ab Maschinen- Nr.: 3718 - 002 5042264

For machines beginning with serial number :

À partir de numero de machine :

B 152 Drehgeber Sattelantrieb x 15 2 3808690

Rotary encoder back gauge drive

Emetteur d´ impulsions pour commande de

equerre

B 156 Drehgeber Messerantrieb x 15 6 3808688

Rotary encoder knife drive

Emetteur d´ impulsions pour commande de

coupe

Ab Maschinen- Nr.: 3708 - 001 5042344

For machines beginning with serial number :

À partir de numero de machine :

E 44 Lampe Tischbeleuchtung x 4 4 5019391

Lamp table light

Lampe illumination de table - tube fluo

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 5/35

 A B C D G G
PP
P PS
S
E F
E 44 Sockel für E44 x 4 4 5019392

Socket for E45

Prise pour E45

E 45 Lampe optischer Schnittandeuter x 4 5 7001968

Lamp optical cutline indicator

Lampe indicateur optique coupe

E 45 Sockel für E45 x 4 5 5019392

Socket for E45

Prise pour E45

F 51 Sicherung für Steuerspannung 24VDC 1L+ x 5 1 7030298

Fuse for supply voltage 24VDC 1L+

Fusible pour tension de circuit 24VDC 1L+

F 52 Sicherung für Steuerspannung 24VDC 2L+ x 5 2 7000204

Fuse for supply voltage 24VDC 2L+

Fusible pour tension de circuit 24VDC 2L+

7003092
G 52 Netzteil für Steuerspannung 24 VDC x 5 2 5041598
Gleichrichter

Power unit for supply voltage 24VDC

Alimentation pour tension de circuit 24VDC

5042731
Ab Maschinen- Nr.: 3659 - 002 5042237
Gleichrichter

For machines beginning with serial number :

À partir de numero de machine :

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 6/35

 A B C D G G
PP
P PS
S
E F
H 147 Lampe Anzeige Messerposition x 14 7 5040543

Lamp indication knife position

Lampe indication lame

5040542 5040546
H 147 Sockel für H147 x 14 7
Sockel Tülle

Socket for H147

Prise pour H147

K 16 Schütz Hauptmotor x 1 6 5041604

Contactor main motor

Contacteur moteur principal

Ab Maschinen- Nr.: 3659 - 002 5042220

For machines beginning with serial number :

À partir de numero de machine :

Fassung
K 25 Relais Sattelbremse x 2 5 5041606
5041648
Haltebügel
Relay back gauge brake
5042238

Relais pour frein du motor d´equerre

5041617
K 26 Schütz Sattelmotor Vorlauf x 2 6 5041604
Hilfsschalter

Contactor back gauge motor forward

Contacteur moteur equerre marche avant

5042224
Ab Maschinen- Nr.: 3659 - 002 5042220
Hilfsschalter

For machines beginning with serial number :

À partir de numero de machine :

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 7/35

 A B C D G G
PP
P PS
S
E F
5041617
K 27 Schütz Sattelmotor Rücklauf x 2 7 5041604
Hilfsschalter

Contactor back gauge motor reverse

Contacteur moteur equerre marche arriere

5042224
Ab Maschinen- Nr.: 3659 - 002 5042220
Hilfsschalter

For machines beginning with serial number :

À partir de numero de machine :

K 28 Schütz Sattelmotor schnell x 2 8 5041604

Contactor back gauge motor fast

Contacteur moteur equerre rapid

Ab Maschinen- Nr.: 3659 - 002 5042220

For machines beginning with serial number :

À partir de numero de machine :

K 29 Schütz Sattelmotor langsam x 2 9 5041604

Contactor back gauge motor slow

Contacteur moteur equerre lente

Ab Maschinen- Nr.: 3659 - 002 5042220

For machines beginning with serial number :

À partir de numero de machine :

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 8/35

 A B C D G G
PP
P PS
S
E F
K 36 Schütz Gebläse Ein x 3 6 5041604

Contactor blower on

Contacteur soufflante marche

Ab Maschinen- Nr.: 3659 - 002 5042220

For machines beginning with serial number :

À partir de numero de machine :

K 37 Relais Vorder- und Hintertisch blasen x 3 7 5041606

Relay air supply front table and rear table

Relais air table avant et air table arrière

Fassung
Ab Maschinen- Nr.: 3659 - 002 5041755
5041648
Haltebügel
For machines beginning with serial number :
5042238

À partir de numero de machine :

K 46 Relais Tischbeleuchtung x 4 6 5041607

Relay table light

Relais illumination de table

Fassung
Ab Maschinen- Nr.: 3659 - 002 5041755
5041648
Haltebügel
For machines beginning with serial number :
5042238

À partir de numero de machine :

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 9/35

 A B C D G G
PP
P PS
S
E F
K 66 Schütz Freigabe Not - Aus x 6 6 5052536

Contactor release emergency - stop

Contacteur arret d 'urgence

Ab Maschinen- Nr.: 3659 - 002 5042223

For machines beginning with serial number :

À partir de numero de machine :

K 74 Schütz Lichtschranke x 7 4 5052536

Contactor light barrier

Contacteur pour barrier lumineuse

Ab Maschinen- Nr.: 3659 - 002 5042223

For machines beginning with serial number :

À partir de numero de machine :

K 75 Schütz Lichtschranke x 7 5 5052536

Contactor light barrier

Contacteur pour barrier lumineuse

Ab Maschinen- Nr.: 3659 - 002 5042223

For machines beginning with serial number :

À partir de numero de machine :

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 10/35

 A B C D G G
PP
P PS
S
E F
5041616
K 85 Schütz Zweihandschaltung x 8 5 5052536
Hilfsschalter

Contactor two hand device

Contacteur pour embrayage a deux mains

5042226
Ab Maschinen- Nr.: 3659 - 002 5042223
Hilfsschalter

For machines beginning with serial number :

À partir de numero de machine :

5041616
K 86 Schütz Zweihandschaltung x 8 6 5052536
Hilfsschalter

Contactor two hand device

Contacteur pour embrayage a deux mains

5042226
Ab Maschinen- Nr.: 3659 - 002 5042223
Hilfsschalter

For machines beginning with serial number :

À partir de numero de machine :

K 87 Schütz Vollautomat x 8 7 5052536

Contactor automatic

Contacteur pour automatique

Ab Maschinen- Nr.: 3659 - 002 5042223

For machines beginning with serial number :

À partir de numero de machine :

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 11/35

 A B C D G G
PP
P PS
S
E F
K 88 Schütz Schneiden automatisch x 8 8 5041603

Contactor cut automatic

Contacteur pour coupe automatique

Ab Maschinen- Nr.: 3659 - 002 5042222

For machines beginning with serial number :

À partir de numero de machine :

5042225
Ab Maschinen- Nr.: 3718 - 002 5042223
Hilfsschalter

For machines beginning with serial number :

À partir de numero de machine :

5041616
K 92 Schütz Pressung x 9 2 5052536
Hilfsschalter

Contactor clamping

Contacteur presse

5042226
Ab Maschinen- Nr.: 3659 - 002 5042223
Hilfsschalter

For machines beginning with serial number :

À partir de numero de machine :

5041616
K 94 Schütz Pressung x 9 4 5052536
Hilfsschalter

Contactor clamping

Contacteur presse

5042226
Ab Maschinen- Nr.: 3659 - 002 5042223
Hilfsschalter

For machines beginning with serial number :

À partir de numero de machine :

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 12/35

 A B C D G G
PP
P PS
S
E F
K 106 Relais Preßbalken heben x 10 6 5041606

Relay clamb bar lift

Relais pour sommier de pression lever

nicht
Ab Maschinen- Nr.: 3642 - 001
eingesetzt
not
For machines beginning with serial number :
used
non
À partir de numero de machine :
emploi

K 107 Relais Preßbalken senken x 10 7 5041606

Relay clamb bar descend

Relais pour sommier de pression abassier

Fassung
Ab Maschinen- Nr.: 3659 - 002 5041755
5041648
Haltebügel
For machines beginning with serial number :
5042238

À partir de numero de machine :

K 116 Relais Sperrbolzen x 11 6 5041606

Relay safety bolt

Relais pour cheville lever

Fassung
Ab Maschinen- Nr.: 3659 - 002 5041755
5041648
Haltebügel
For machines beginning with serial number :
5042238

À partir de numero de machine :

Ab Maschinen- Nr.: 3718 - 002 5042484

For machines beginning with serial number :

À partir de numero de machine :

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 13/35

 A B C D G G
PP
P PS
S
E F
K 122 Schütz Messerkupplung x 12 2 5041603

Contactor knife clutch

Contacteur pour declenchement de coupe

Ab Maschinen- Nr.: 3659 - 002 5042222

For machines beginning with serial number :

À partir de numero de machine :

K 124 Schütz Messerkupplung x 12 4 5041603

Contactor knife clutch

Contacteur pour declenchement de coupe

Ab Maschinen- Nr.: 3659 - 002 5042222

For machines beginning with serial number :

À partir de numero de machine :

K 132 Schütz Kupplungskurve x 13 2 5041603

Contactor clutch cam

Contacteur pour declenchement cam

Ab Maschinen- Nr.: 3659 - 002 5042222

For machines beginning with serial number :

À partir de numero de machine :

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 14/35

 A B C D G G
PP
P PS
S
E F
K 134 Schütz Pressungskurve x 13 4 5040825

Contactor hydraulic cam

Contacteur pour hydraulic cam

Ab Maschinen- Nr.: 3659 - 002 5042221

For machines beginning with serial number :

À partir de numero de machine :

5052537
K 146 Schütz Messerwechsel x 14 6 5052536
Hilfsschalter

Contactor knife change

Contacteur pour changement de lame

5042225
Ab Maschinen- Nr.: 3659 - 002 5042223
Hilfsschalter

For machines beginning with serial number :

À partir de numero de machine :

5025028
M 13 Hauptmotor x 1 3
400V/50-60Hz

Main motor

Moteur principal

5019396
M 23 Sattelmotor x 2 3
400V/50-60Hz

Back gauge motor

Moteur d'equerre

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 15/35

 A B C D G G
PP
P PS
S
E F
5041496
M 32 Gebläse x 3 2
400V/50-60Hz

Blower motor

Moteur soufflerie

5019470
Ab Maschinen- Nr.: 3591 - 009
400V/50-60Hz

For machines beginning with serial number :

À partir de numero de machine :

5040191
Q 11 Hauptschalter x 1 1 5040772
Schild

Main switch

Interrupteur principal

Ab Maschinen- Nr.: 3603 - 001 5041568

For machines beginning with serial number :

À partir de numero de machine :

Q 13 Motorschutzschalter für Hauptantrieb x 1 3 5041601

Overload switch main motor

Disjoncteur de protection pour moteur

principal
5042236
Ab Maschinen- Nr.: 3659 - 002 5042232
Hilfsschalter

For machines beginning with serial number :

À partir de numero de machine :

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 16/35

 A B C D G G
PP
P PS
S
E F
Q 52 Motorschutzschalter für Netzteil -G52 x 5 2 7001456

Overload switch main supply

Disjoncteur de protection pour alimentation

5042236
Ab Maschinen- Nr.: 3659 - 002 5042228
Hilfsschalter

For machines beginning with serial number :

À partir de numero de machine :

S 16 Positionsschalter Handradsicherung x 1 6 7000954

Limit switch handwheel

Fin de course de position du volant

S 17 Schalter Hydraulikölfilter x 1 7 5041872

Switch for hydraulic oil filter

Commutateur pour filtre d' huile

S 25 Schnappschalter Sattelvorlauf 2 Stop x 2 5 5019352

Snap-switch back gauge forward 2 Stop

Interrupteur instantane equerre marche avant

lente

S 26 Schnappschalter Referenzpunkt x 2 6 5019352

Snap-switch reference point

Interrupteur instantane point de reference

7002565
S 27 Schnappschalter Abdeckblech x 2 7 7002588
VAB-Kugel

Snap-switch clamp plate

Interrupteur instantane tole de protection

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 17/35

 A B C D G G
PP
P PS
S
E F
S 28 Schnappschalter Sattelvorlauf 1 Stop x 2 8 5019352

Snap-switch back gauge forward 1 Stop

Interrupteur instantane equerre marche avant

lente

S 29 Schnappschalter Sattelrücklauf Stop x 2 9 5019352

Snap-switch back gauge reverse

Interrupteur instantane equerre marche arriere

lente

S 64 Positionsschalter Überlaufkontrolle x 6 4 5019411

Limit switch detection knife overrun

Fin de course controle de depassement

5040071 5006170
S 65 Drucktaste Maschine "Ein" x 6 5
Oberteil Unterteil
5041573 5041574
Push button machine "On"
Schildträger Schild

Poussoir soufflante machine "Marche"

S 83 Schnappschalter Handtaste links x 8 3 7002570

Snap-switch gripswitch left

Interrupteur instantane pour touche

d'embrayage a gauche

S 83.1 Ab Maschinen- Nr.: 3718 - 002

For machines beginning with serial number :

À partir de numero de machine :

Schnappschalter Handtaste links x x x 8 3 7002570

Snap-switch gripswitch left

Interrupteur instantane pour touche

d'embrayage a gauche

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 18/35

 A B C D G G
PP
P PS
S
E F
S 83.2 Ab Maschinen- Nr.: 3718 - 002

For machines beginning with serial number :

À partir de numero de machine :

Schnappschalter Handtaste links x x x 8 3 7002570

Snap-switch gripswitch left

Interrupteur instantane pour touche

d'embrayage a gauche

S 84 Schnappschalter Handtaste rechts x 8 4 7002570

Snap-switch gripswitch right

Interrupteur instantane pour touche

d'embrayage a droite

S 84.1 Ab Maschinen- Nr.: 3718 - 002

For machines beginning with serial number :

À partir de numero de machine :

Schnappschalter Handtaste rechts x x x 8 4 7002570

Snap-switch gripswitch right

Interrupteur instantane pour touche

d'embrayage a droite

S 84.2 Ab Maschinen- Nr.: 3718 - 002

For machines beginning with serial number :

À partir de numero de machine :

Schnappschalter Handtaste rechts x x x 8 4 7002570

Snap-switch gripswitch right

Interrupteur instantane pour touche

d'embrayage a droite

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 19/35

 A B C D G G
PP
P PS
S
E F
7002565
S 102 Schnappschalter Preßbalken OT x 10 2 7002588
Kugel

Snap switch clamb bar TDC

Interrupteur instantane pour sommier de

pression PMH

S 107 Schnappschalter Fußpedal heben x 10 7 5019352

Snap switch foot pedal lift

Interrupteur instantane de pédale lever

nicht
Ab Maschinen- Nr.: 3642 - 001
eingesetzt
not
For machines beginning with serial number :
used
non
À partir de numero de machine :
emploi

S 108 Schnappschalter Fußpedal senken x 10 8 5019352

Limit switch foot pedal descend

Interrupteur instantane de pédale abaisser

Positionsschalter
S 116 x 11 6 7000954
Sperrbolzenüberwachung

Limit-switch detection safety bolt

Interrupteur instantane pour controle blocage

d'axe

S 132 Positionsschalter Messerkupplung x 13 2 5019411

Limit switch knife clutch

Fin de course pour came de lame

S 134 Positionsschalter Pressung x 13 4 5019411

Limit switch hydraulic cam

Fin de course pour hydraulic cam

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 20/35

 A B C D G G
PP
P PS
S
E F
V 16 Löschglied für Schütz -K16 x 1 6 5041602

Spark quench device for contactor -K16

Déconnection pour contacteur -K16

Ab Maschinen- Nr.: 3659 - 002 5042227

For machines beginning with serial number :

À partir de numero de machine :

V 25 Löschglied Sattelbremse x 2 5 5040192

Spark quench brake back gauge motor

Deconnection pour frein du moteur déquerre

V 25 Ab Maschinen- Nr.: 3659 - 002

For machines beginning with serial number :

À partir de numero de machine :

Löschglied für Relais -K25 x 2 5 5041756

Spark quench device for relay -K25

Déconnection pour relais -K25

V 26 Löschglied für Schütz -K26 x 2 6 5041602

Spark quench device for contactor -K26

Déconnection pour contacteur -K26

Ab Maschinen- Nr.: 3659 - 002 5042227

For machines beginning with serial number :

À partir de numero de machine :

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 21/35

 A B C D G G
PP
P PS
S
E F
V 27 Löschglied für Schütz -K27 x 2 7 5041602

Spark quench device for contactor -K27

Déconnection pour contacteur -K27

Ab Maschinen- Nr.: 3659 - 002 5042227

For machines beginning with serial number :

À partir de numero de machine :

V 28 Ab Maschinen- Nr.: 3591 - 014

For machines beginning with serial number :

À partir de numero de machine :

Löschglied für Schütz -K28 x 2 8 5041602

Spark quench device for contactor -K28

Déconnection pour contacteur -K28

Ab Maschinen- Nr.: 3659 - 002 5042227

For machines beginning with serial number :

À partir de numero de machine :

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 22/35

 A B C D G G
PP
P PS
S
E F
V 29 Ab Maschinen- Nr.: 3591 - 014

For machines beginning with serial number :

À partir de numero de machine :

Löschglied für Schütz -K29 x 2 9 5041602

Spark quench device for contactor -K29

Déconnection pour contacteur -K29

Ab Maschinen- Nr.: 3659 - 002 5042227

For machines beginning with serial number :

À partir de numero de machine :

V 34 Löschglied Magnetventil Luft -Y34 x 3 4 5001302

Suppressor air solenoid

Anti flash pour electrovanne soufflerie

5042096
Ab Maschinen- Nr.: 3642 - 001 Stecker +
Löschglied
For machines beginning with serial number :

À partir de numero de machine :

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 23/35

 A B C D G G
PP
P PS
S
E F
V 36 Ab Maschinen- Nr.: 3591 - 014

For machines beginning with serial number :

À partir de numero de machine :

Löschglied für Schütz -K36 x 3 6 5041602

Spark quench device for contactor -K36

Déconnection pour contacteur -K36

Ab Maschinen- Nr.: 3659 - 002 5042227

For machines beginning with serial number :

À partir de numero de machine :

V 37 Ab Maschinen- Nr.: 3591 - 014

For machines beginning with serial number :

À partir de numero de machine :

Löschglied für Relais -K37 x 3 7 5041692

Spark quench device for relay -K37

Déconnection pour relais -K37

Ab Maschinen- Nr.: 3659 - 002 5041756

For machines beginning with serial number :

À partir de numero de machine :

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 24/35

 A B C D G G
PP
P PS
S
E F
V 46 Ab Maschinen- Nr.: 3591 - 014

For machines beginning with serial number :

À partir de numero de machine :

Löschglied für Relais -K46 x 4 6 5041949

Spark quench device for relay -K46

Déconnection pour relais -K46

Ab Maschinen- Nr.: 3659 - 002 5041756

For machines beginning with serial number :

À partir de numero de machine :

V 66 Ab Maschinen- Nr.: 3591 - 014

For machines beginning with serial number :

À partir de numero de machine :

Löschglied für Schütz -K66 x 6 6 5041602

Spark quench device for contactor -K66

Déconnection pour contacteur -K66

Ab Maschinen- Nr.: 3659 - 002 5042227

For machines beginning with serial number :

À partir de numero de machine :

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 25/35

 A B C D G G
PP
P PS
S
E F
V 74 Löschglied für Schütz -K74 x 7 4 5041602

Spark quench device for contactor -K74

Déconnection pour contacteur -K74

Ab Maschinen- Nr.: 3659 - 002 5042227

For machines beginning with serial number :

À partir de numero de machine :

V 75 Löschglied für Schütz -K75 x 7 5 5041602

Spark quench device for contactor -K75

Déconnection pour contacteur -K75

Ab Maschinen- Nr.: 3659 - 002 5042227

For machines beginning with serial number :

À partir de numero de machine :

V 85 Löschglied für Schütz -K85 x 8 5 5041602

Spark quench device for contactor -K85

Déconnection pour contacteur -K85

Ab Maschinen- Nr.: 3659 - 002 5042227

For machines beginning with serial number :

À partir de numero de machine :

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 26/35

 A B C D G G
PP
P PS
S
E F
V 86 Löschglied für Schütz -K86 x 8 6 5041602

Spark quench device for contactor -K86

Déconnection pour contacteur -K86

Ab Maschinen- Nr.: 3659 - 002 5042227

For machines beginning with serial number :

À partir de numero de machine :

V 87 Löschglied für Schütz -K87 x 8 7 5041602

Spark quench device for contactor -K87

Déconnection pour contacteur -K87

Ab Maschinen- Nr.: 3659 - 002 5042227

For machines beginning with serial number :

À partir de numero de machine :

V 88 Löschglied für Schütz -K88 x 8 8 5041602

Spark quench device for contactor -K88

Déconnection pour contacteur -K88

Ab Maschinen- Nr.: 3659 - 002 5042227

For machines beginning with serial number :

À partir de numero de machine :

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 27/35

 A B C D G G
PP
P PS
S
E F
V 92 Löschglied für Schütz -K92 x 9 2 5041602

Spark quench device for contactor -K92

Déconnection pour contacteur -K92

Ab Maschinen- Nr.: 3659 - 002 5042227

For machines beginning with serial number :

À partir de numero de machine :

V 94 Löschglied für Schütz -K94 x 9 4 5041602

Spark quench device for contactor -K94

Déconnection pour contacteur -K94

Ab Maschinen- Nr.: 3659 - 002 5042227

For machines beginning with serial number :

À partir de numero de machine :

V 96 Löschglied Magnetventil pressen x 9 6 5001302

Spark quench solenoid valve clamping

Deconnection pour electrovanne presser

5042096
Ab Maschinen- Nr.: 3642 - 001 Stecker +
Löschglied
For machines beginning with serial number :

À partir de numero de machine :

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 28/35

 A B C D G G
PP
P PS
S
E F
V 97 Löschglied Magnetventil pressen x 9 7 5001302

Spark quench solenoid valve clamping

Deconnection pour electrovanne presser

5042096
Ab Maschinen- Nr.: 3642 - 001 Stecker +
Löschglied
For machines beginning with serial number :

À partir de numero de machine :

V 102 Löschglied Magnetventil heben x 10 2 5001302

Spark quench solenoid valve lift

Deconnection pour electrovanne lever

5042096
Ab Maschinen- Nr.: 3642 - 001 Stecker +
Löschglied
For machines beginning with serial number :

À partir de numero de machine :

V 104 Löschglied Magnetventil senken x 10 4 5001302

Spark quench solenoid valve descend

Deconnection pour electrovanne abaisser

5042096
Ab Maschinen- Nr.: 3642 - 001 Stecker +
Löschglied
For machines beginning with serial number :

À partir de numero de machine :

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 29/35

 A B C D G G
PP
P PS
S
E F
V 106 Ab Maschinen- Nr.: 3591 - 014

For machines beginning with serial number :

À partir de numero de machine :

Löschglied für Relais -K106 x 10 6 5041692

Spark quench device for relay -K106

Déconnection pour relais -K106

nicht
Ab Maschinen- Nr.: 3642 - 001
eingesetzt
not
For machines beginning with serial number :
used
non
À partir de numero de machine :
emploi

V 107 Ab Maschinen- Nr.: 3591 - 014

For machines beginning with serial number :

À partir de numero de machine :

Löschglied für Relais -K107 x 10 7 5041692

Spark quench device for relay -K107

Déconnection pour relais -K107

Ab Maschinen- Nr.: 3659 - 002 5041756

For machines beginning with serial number :

À partir de numero de machine :

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 30/35

 A B C D G G
PP
P PS
S
E F
V 115 Löschglied Sperrbolzen x 11 5 5001302

Spark quench solenoid safety bolt

Deconnection pour blocage d'axe

5042096
Ab Maschinen- Nr.: 3642 - 001 Stecker +
Löschglied
For machines beginning with serial number :

À partir de numero de machine :

V 116 Ab Maschinen- Nr.: 3591 - 014

For machines beginning with serial number :

À partir de numero de machine :

Löschglied für Relais -K116 x 11 6 5041692

Spark quench device for relay -K116

Déconnection pour relais -K116

Ab Maschinen- Nr.: 3659 - 002 5041756

For machines beginning with serial number :

À partir de numero de machine :

nicht
Ab Maschinen- Nr.: 3718 - 002
eingesetzt
not
For machines beginning with serial number :
used
non
À partir de numero de machine :
emploi

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 31/35

 A B C D G G
PP
P PS
S
E F
V 122 Löschglied für Schütz -K122 x 12 2 5041602

Spark quench device for contactor -K122

Déconnection pour contacteur -K122

Ab Maschinen- Nr.: 3659 - 002 5042227

For machines beginning with serial number :

À partir de numero de machine :

V 124 Löschglied für Schütz -K124 x 12 4 5041602

Spark quench device for contactor -K124

Déconnection pour contacteur -K124

Ab Maschinen- Nr.: 3659 - 002 5042227

For machines beginning with serial number :

À partir de numero de machine :

V 126 Löschglied für Hauptkupplung -Y126 x 12 6 5040192

Suppressor knife clutch

Anti flash pour declenchement de coupe

V 132 Löschglied für Schütz -K132 x 13 2 5041602

Spark quench device for contactor -K132

Déconnection pour contacteur -K132

Ab Maschinen- Nr.: 3659 - 002 5042227

For machines beginning with serial number :

À partir de numero de machine :

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 32/35

 A B C D G G
PP
P PS
S
E F
V 134 Löschglied für Schütz -K134 x 13 4 5041602

Spark quench device for contactor -K134

Déconnection pour contacteur -K134

Ab Maschinen- Nr.: 3659 - 002 5042227

For machines beginning with serial number :

À partir de numero de machine :

V 146 Ab Maschinen- Nr.: 3591 - 014

For machines beginning with serial number :

À partir de numero de machine :

Löschglied für Schütz -K146 x 14 6 5041602

Spark quench device for contactor -K146

Déconnection pour contacteur -K146

Ab Maschinen- Nr.: 3659 - 002 5042227

For machines beginning with serial number :

À partir de numero de machine :

Y 25 Bremse Sattelmotor x 2 5 5022156

Brake back gauge motor

Frein pour moteur d' equerre

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 33/35

 A B C D G G
PP
P PS
S
E F
5041408 5042180
Y 34 Magnetventil Luft x 3 4
Magnet Magnetventil

Air solenoid valve

Electro aimant de soufflerie

Ab Maschinen- Nr.: 3591 - 014 5040521

For machines beginning with serial number :

À partir de numero de machine :

5013960
Y 115 Magnet Sperrbolzen x 11 5 5040069
Stecker

Solenoid safety bolt

Electro aimant pour blocage d'axe

5042096
Ab Maschinen- Nr.: 3642 - 001 5040069 Stecker +
Löschglied
For machines beginning with serial number :

À partir de numero de machine :

Z 21 Löschglied Sattelmotor x 2 1 3804353

Spark quench back gauge motor

Deconnection pour moteur equerre

Z 22 Löschglied Sattelmotor x 2 2 3804353

Spark quench back gauge motor

Deconnection pour moteur equerre

Z 31 Löschglied Gebläse x 3 1 7002985

Suppressor blower motor

Anti flash pour moteur soufflerie

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 34/35

 A B C D G G
PP
P PS
S
E F
Vorschalttransformator, nach Stromlaufplan Nr.: 3106.00.8024-00 ab Maschinen- Nr.: 3516 - 012
Mains unit transformer according to wiring diagram: beginning with serial no.:
Transformateur additionnel au schéma des circuit: à partir de numero de machine.:
Vorschalttrafo für Kundenspannung: 5041650 3808708
T 14 x 1 4
U = 3 x 200V/ 50-60Hz Trafo Trafoeinheit
Mains unit transformer for power supply:
U = 3 x 200V/ 50-60Hz
Transformateur additionnel pour tension:
U = 3 x 200V/ 50-60Hz
Vorschalttrafo für Kundenspannung: 5042028 3808868
T 14 x 1 4
U = 3 x 208/240V; 50-60Hz Trafo Trafoeinheit
Mains unit transformer for power supply:
U = 3 x 208/240V; 50-60Hz
Transformateur additionnel pour tension:
U = 3 x 208/240V; 50-60Hz
Vorschalttrafo für Kundenspannung: 5041651 3808709
T 14 x 1 4
U = 3 x 220V/ 50-60Hz Trafo Trafoeinheit
Mains unit transformer for power supply:
U = 3 x 220V/ 50-60Hz
Transformateur additionnel pour tension:
U = 3 x 220V/ 50-60Hz
Vorschalttrafo für Kundenspannung: 5041652 3808710
T 14 x 1 4
U = 3 x 346V/ 50-60Hz Trafo Trafoeinheit
Mains unit transformer for power supply:
U = 3 x 346V/ 50-60Hz
Transformateur additionnel pour tension:
U = 3 x 346V/ 50-60Hz
Vorschalttrafo für Kundenspannung: 5041741 3808751
T 14 x 1 4
U = 3 x 380V/ 50-60Hz Trafo Trafoeinheit
Mains unit transformer for power supply:
U = 3 x 380V/ 50-60Hz
Transformateur additionnel pour tension:
U = 3 x 380V/ 50-60Hz
Vorschalttrafo für Kundenspannung: 5041653 3808711
T 14 x 1 4
U = 3 x 415V/ 50-60Hz Trafo Trafoeinheit
Mains unit transformer for power supply:
U = 3 x 415V/ 50-60Hz
Transformateur additionnel pour tension:
U = 3 x 415V/ 50-60Hz
Vorschalttrafo für Kundenspannung: 5041654 3808712
T 14 x 1 4
U = 3 x 440V/ 50-60Hz Trafo Trafoeinheit
Mains unit transformer for power supply:
U = 3 x 440V/ 50-60Hz
Transformateur additionnel pour tension:
U = 3 x 440V/ 50-60Hz

15.02.1999 Ersatzteilkatalog cut-tec 76 - Stand 05 Ct076_05.xls - Seite 35/35
