Ersatzteilliste Mit Wartungssätzen: Standardausführung - Elektrisch Evo1-Nk

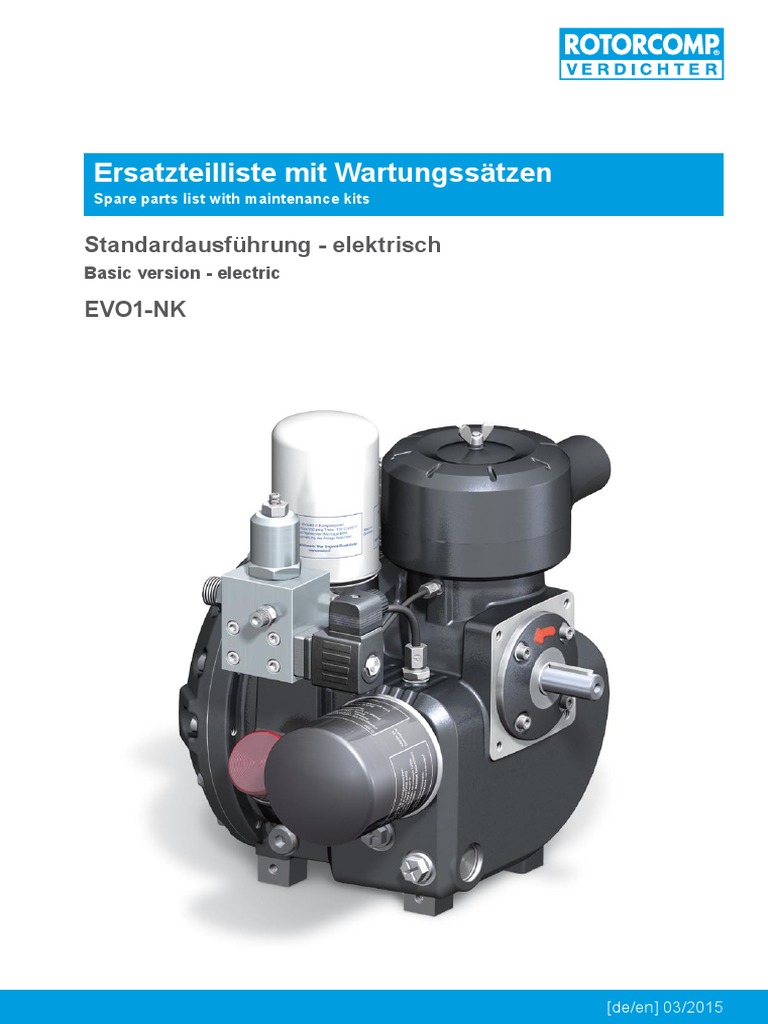

Ersatzteilliste mit Wartungssätzen
Spare parts list with maintenance kits
Standardausführung - elektrisch
Basic version - electric
EVO1-NK
Bestell-Nr.:
Bestell-Nr.: [de/en] 03/2015
© Copyright ROTORCOMP VERDICHTER GmbH, 2015
Alle Rechte vorbehalten.
Über das durch die Urheberrechtsgesetze erlaubte Maß hinaus sind keine Vervielfältigung, Anpassung oder
Übersetzung ohne vorherige schriftliche Genehmigung gestattet.
Die in diesem Dokument enthaltenen Informationen können ohne vorherige Ankündigung geändert werden.
Diese Unterlage unterliegt nicht dem Änderungsdienst.
All rights reserved.
Over the reproduction permitted through the copyright laws - duplication, adaptation or translation without prior
written permission is not allowable.
The information in this document can be changed without notice.
No update service for this doument.
ROTORCOMP VERDICHTER GmbH

Industriestraße 9
82110 Germering
Germany
Ersatzteilliste / Spare parts list - EVO1-NK
Inhaltsverzeichnis
Table of contents
Wichtige Hinweise für den Benutzer...................................................................................................II

Important recomendations for the user...................................................................................................II
Standardausführung mit elektrischer Steuereinheit . .......................................................................1
Standard Version with Electrical Control Unit..........................................................................................1
Filter .............................................................................................................................2
Filter .............................................................................................................................2
Komponenten .............................................................................................................................3
Components .............................................................................................................................3
Wartungssatz Lagerung, Wellendichtungssatz, Standardausführung..................................4
Maintenance Kit Bearing and Shaft Sealing, Basic Version............................................................4
Wartungssatz Ansaugventil, EVO1-NK, Leerlaufregelung.....................................................6
Maintenance Kit Intake Valve, EVO1-NK, Idle Speed Control........................................................6
Wartungssatz Ansaugventil, EVO1-NK, Start-Stop.................................................................7
Maintenance Kit Intake Valve, EVO1-NK, Start Stop......................................................................7
Wartungssatz Druckhalteventil.................................................................................................8
Maintenance Kit Minimum Pressure Valve......................................................................................8
Wartungssatz Ölthermostat.......................................................................................................9
Maintenance Kit Oil-Thermostat.....................................................................................................9
Einzelteile Basismodul und Stirndeckel, Standardversion............................................10
Single Parts Basic Module and Front Cover, Standard Version.............................................10
Variantenstückliste Arbeitselement................................................................................................. 11
Variants Parts List Thermo Element................................................................................................. 11
Variantenstückliste Sicherheitsventil, optional..............................................................................13
Variants Parts List Safety valve, optional.........................................................................................13
Einzelteile Ansaugventil, EVO1-NK, Leerlaufregelung und Ansaugfilter......................14
Single Parts Intake Valve EVO1-NK, Idle Speed Control and Intake Filter............................14
Einzelteile Ansaugventil, EVO1-NK, Start-Stop...............................................................16
Single Parts Intake Valve, EVO1-NK, Start Stop....................................................................16
Einzelteile Pneumatische Steuereinheit...........................................................................18
Single Parts Pneumatic control unit........................................................................................18
Einzelteile Druckhalteventil...............................................................................................20
Single Parts Minimum Pressure Valve....................................................................................20
Variantenstückliste Magnetventil.....................................................................................................21
Variants Parts List Solenoid Valve....................................................................................................21
Bestellformular ...........................................................................................................................22
Spare parts Order Form........................................................................................................................23
[de/en] 03/2015 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru I

ROTORCOMP VERDICHTER Ersatzteilliste / Spare parts list - EVO1-NK
Wichtige Hinweise für den Benutzer

Important recomendations for the user
Zur ordnungsgemäßen Bearbeitung Ihres Auftrages, bitten wir um Angabe der vollständigen Bestelldetails.
Ein Bestellvordruck steht Ihnen am Ende dieses Dokumentes zur Verfügung.
To provide you with an accurate processing of your order, we appreciate it if you could supply us all the necessary
information. A spare parts order form is available at the end of this document.
Erläuterungen zum Aufbau und Symbolerklärung

Symbole Definition Erklärung
1 Positionsnummer Einzelteil mit Positionsnummer
A Markierung mit Buchstabe oder Zahl Baugruppe oder Wartungssatz
[23] Position in eckigen Klammern Nicht dargestellt in der Zeichnung
N33938 Graue Bestellnummer Teil oder Baugruppe nicht/bedingt verkaufsfähig
Structure of spare parts list and symbols

Symbols Definition Explanation
1 Position number part with position number
A Index with letter or cipher assembly group or maintenance kit
[23] Position number with brackets not shown in drawing
N33938 Gray part number part or assembly group not/conditionally salable
Beispiel/Example:
Pos. Bestellnummer Erforderliche Stückzahl Benennung deutsch Benennung englisch Bemerkungen
für die Baugruppe
Pos. Part number Qty. Required for this Description german Description english Comments
assembly group
A N17751 2 Zylinderschraube Cylinder head screw Neue Version
A 101104 1 Wartungssatz Maintenance kit New version
[23] 102017 1 Dichtmittel Silicone
32 N33938 1 O-Ring, 47,00 x 2 O-ring, 47.00 x 2
Adressfeld für Rotorcomp-Vertriebspartner / Adress field for Rotorcomp distribution partner
II ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru [de/en] 03/2015

Standardausführung mit elektrischer Steuereinheit

Standard Version with Electrical Control Unit
Schraubenverdichter Kompakt-Modul EVO1-NK

Screw compressor compact module EVO1-NK
1 2 3 4 5
18 6
17
16
15 14 13 12 11 10 9 8 7
1. Luftentölelement 1. Separator cartridge

2. Drehrichtungsvorgabe 2. Direction of rotation
3. Anschluss Temperaturfühler 3. Temperature probe connection
4. Typenschild 4. Nameplate
5. Sicherheitsventil (optional) 5. Safety valve (option)
6. Ansaugventil mit Luftfilter 6. Intake valve with intake filter
7. Ölfilter 7. Oil filter
8. Anschluss Ölkreislauf / Auslass 8. Connection oil circuit / outlet
9. Anschluss Ölkreislauf / Einlass 9. Connection oil circuit / inlet
10. Öleinfüllöffnung 10. Oil filler
11. Druckluftauslass 11. Compressed air outlet
12. Antriebswelle 12. Drive shaft
13. Stirndeckel mit Wellendichtung 13. Front cover with shaft sealing
14. EVO1-NK Basismodul 14. EVO1-NK basic module
15. Ölthermostat 15. Oil thermostat
16. Ölablassschraube 16. Oil discharge screw
17. Magnetventil 17. Solenoid valve
18. Mindestdruckhalteventil 18. Minimum pressure valve
[de/en] 03/2015 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru 1

Filter
Filter
1 2
Pos. Best.-NR. Stück Bemerkung

Benennung Description
Item Part No Qty. Comments
1 109213 1 Luftfilterpatrone Intake filter cartridge
N35905 1 Luftentölelement Separator cartridge
2
171231 1 Luftentölelement, alternativ Separator cartridge, alternative
3 109206 1 Ölfilter Oil filter
2 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru [de/en] 03/2015

Komponenten
Components
2b 2a
3
4
7
6

1 128876-KD 1 Ansaugfilter kpl. Intake Filter cpl. Seite 15 / Page 15
2 Ansaugventil Intake Valve
2a 160273-KD 1 EVO1-NK, Leerlaufregelung EVO1-NK, idle speed control Seite 15 / Page 15
2b 163013-KD 1 EVO1-NK, Start-Stop EVO1-NK, Start-Stop Seite 17 / Page 17
3 1 Zubehör Accessory Parts optional
1 Sicherheitsventil Savety valve Seite 13 / Page 13
4 167030-KD 1 Pneumatische Steuereinheit Pneumatic control unit Seite 19 / Page 19
5 1 Basismodul Basic Module Seite 11 / Page 11
6 120012-KD 1 Druckhalteventil Minimum pressure valve Seite 21 / Page 21
7 1 Magnetventil Solenoid Valve Seite 21 / Page 21

Wartungssatz Lagerung, Wellendichtungssatz, Standardausführung

Maintenance Kit Bearing and Shaft Sealing, Basic Version
A
4
B 10
2 A
9
8
7


Wartungssatz
Maintenance Kit
A + B 163101 Lagerung und
Bearing and Shaft Sealing
Wellendichtungssatz
A 163102 Wartungssatz Lagerung Maintenance Kit Bearing
1 1 O-Ring, 69 x 2 O-ring, 69 x 2
2 2 Nutmutter Shaft nut, M15 x 1
Taper roller bearing,
3 2 Kegelrollenlager, 15 x 35 x 11,75
15 x 35 x 11.75
4 1 O-Ring, 87 x 2 O-ring, 87 x 2
5 1 Nadellager, 10 x 22 x13 Needle bearing, 10 x 22 x13
6 1 Zylinderrollenlager, 20 x 47 x 18 Roller bearing, 20 x 47 x 18
[11] 1 Kleber Adhesive
B 163103 Wellendichtungssatz Maintenance Kit Shaft Sealing
7 1 Innenring, IR20 x 25 x 17 Inner ring, IR20 x 25 x 17

8 1 O-Ring, 63,22 x 1.78 O-ring, 63.22 x 1.78
9 1 Dichtlippe, 25 x 35 x 7 Sealing lip, 25 x 35 x 7
[12] 1 Montagehülse Assembly sleeve
[13] 1 Dichtmittel Silicone
Wellendichtungssatz Maintenance Kit Shaft Sealing

[B] 171474
mit Stirndeckel with Front Cover
B 163103 Wellendichtungssatz Maintenance Kit Shaft Sealing
10 1 Stirndeckel Front cover
C Spezialwerkzeug Special Tools
Abzieher für Innenring an der Puller for inner ring on the

171404 1
Antriebswelle drive shaft

Wartungssatz Ansaugventil, EVO1-NK, Leerlaufregelung Bestell-Nr.: 113606

Maintenance Kit Intake Valve, EVO1-NK, Idle Speed Control Part-No. 113606
1
2
3
4
6
7
8
9
10
11

Wartungssatz Ansaugventil, Maintenance Kit Intake Valve,

A 113606
EVO1-NK, Leerlaufregelung EVO1-NK, Idle Speed Control
1 1 Kegelfeder Conical spring
2 1 Sechskantmutter Hex-nut
4 1 Kolben kpl. Piston cpl.
5 1 V-Ring, 12 x 22 x 5 V-ring, 12 x 22 x 5
6 1 O-Ring, 47,00 x 2 O-ring, 47.00 x 2
7 1 O-Ring, 45,69 x 2,62 O-ring, 45.69 x 2.62
8 1 Sicherungsscheibe Lock washer
9 1 Tellersatz Plate set
10 1 O-Ring, 7 x 1,5 O-ring, 7 x 1.5
11 1 Stange Rod

Wartungssatz Ansaugventil, EVO1-NK, Start-Stop Bestell-Nr.: 162355

Maintenance Kit Intake Valve, EVO1-NK, Start Stop Part-No. 162355

Wartungssatz Ansaugventil, Maintenance Kit Intake Valve,

A 162355
EVO1-NK, Start-Stop EVO1-NK, Start Stop für Ansaugventil
Start Stop
1 1 Kegelfeder Conical spring 163013-KD
2 1 O-Ring O-ring for intake valve
start stop
3 1 O-Ring O-ring 163013-KD
4 1 Ventilteller mit O-Ring und Stange Valve disc with o-ring and rod

Wartungssatz Druckhalteventil Bestell-Nr.: 113588

Maintenance Kit Minimum Pressure Valve Part-No. 113588
1
2
3
A
4
5

Wartungssatz Maintenance Kit

A 113588
Druckhalteventil Minimum Pressure valve
1 1 Druckfeder Pressure spring
2 1 O-Ring O-ring
3 1 Kolben kpl. Piston cpl.
5 1 Ventilteller kpl. Valve disc cpl.
6 1 O-Ring O-ring

Wartungssatz Ölthermostat Bestell-Nr.: 127405, 127406

Maintenance Kit Oil-Thermostat Part-No 127405, 127406
A
4
3
2
B
1


A 127405
Ölthermostat 70°C Oil-Thermostat 70°C
Arbeitselement, 70°C, Thermo element, 70°C, Variantenstückliste siehe Seite 11
2 1
68 - 85°C, 8 Hub 68 - 85°C, 8 Hub Variants part list see page 11
3 1 O-Ring O-ring
4 1 Sicherungsring Snap ring

B 127406
Ölthermostat 83°C Oil-Thermostat 83°C
Arbeitselement, 83°C, Thermo element, 83°C, Variantenstückliste siehe Seite 11
2 1
81 - 98°C, 8 Hub 81 - 98°C, 8 Hub Variants part list see page 11
3 1 O-Ring O-ring
4 1 Sicherungsring Snap ring

Einzelteile Basismodul und Stirndeckel, Standardversion

Single Parts Basic Module and Front Cover, Standard Version
11
10
9
7
6
5 10
8 9
3 49
1 48 45
44
52
53 43 34
50 44
51
47
42 33
46
44 32
35
36
37
39 38
40 31
18 41 30
15 17 29
28
27
14 26
13
22 24
16 19 23
14 20
21 25
12


Basismodul und Stirndeckel Basic Module and Front Cover
1 N61 16 Zylinderschraube, M8 x 25 Pan head screw, M8 x 25
2 120944 1 Deckel Cover
3 N34038 1 O-Ring, 217,00 x 4,00 O-ring, 217.00 x 4.00
4 N25733 3 Sperrzahnschraube, M6 x 16 Locking screw, M6 x 16, 8.8
5 125658 1 Blech Plate
6 125437 1 Enddeckel End cover
7 N33501 1 O-Ring, 69 x 2 O-ring, 69 x 2
8 N34041 2 Nutmutter Shaft nut, M15 x 1
9 N796 5 Zylinderschraube, M6 x 25 Pan head screw,, M6 x 25
10 161198 2 Ring Ring
Taper roller bearing, 15 x 35 x
11 N30712 2 Kegelrollenlager, 15 x 35 x 11,75
11.75
12 125400 1 Lagerdeckel Bearing cover
13 N33500 1 O-Ring, 87 x 2 O-ring, 87 x 2
14 161198 2 Ring Ring
15 125436 1 Rohr Tube
16 161777 1 Rotorenpaar kpl. Set of rotors cpl.
17 N30710 1 Nadellager, 10 x 22 x13 Needle bearing, 10 x 22 x13
18 N30723 1 Paßfeder, A6 x 6 x 36 Spring, A6 x 6 x 36
19 125398 1 Verdichtergehäuse, EVO1-NK Compressor housing, EVO1-NK
20 N1314 1 Dichtring, A17 x 21 x 1,5 Sealing ring, A17 x 21 x 1.5
21 N16266 1 Verschlußschraube, G 3/8“ Plug screw, G 3/8“
22 N35943 1 Gewindestift, M10 x 10 Stud, M10 x 10
23 N35861 2 Dichtschraube, G 3/8“ Sealing screw, G 3/8“
24 106366 1 Verschraubung, G 1/2“ - G 3/4“ Fitting, G 1/2“ - G 3/4“
25 109206 1 Ölfilter Oil filter
26 115100 1 Öleinfüllschraube kpl., M42 X 1,5 Oil filler screw cpl., M42 X 1.5
27 N32655 1 Druckfeder Pressure spring
28 122700 1 Hülse Bush
Arbeitselement, Thermo Element,
29
Variantenstückliste Variants Parts List
Arbeitselement, 70°C Thermo element, 70°C
101421 1
68 - 85°C, 8 Hub 68 - 85°C, 8 Hub
106174 1
81 - 98°C, 8 Hub 81 - 98°C, 8 Hub
111702 1
85 - 102°C, 8 Hub 85 - 102°C, 8 Hub
111695 1
88 - 105°C, 8 Hub 88 - 105°C, 8 Hub
30 N15133 1 O-Ring, 28,24 x 2,62 O-ring, 28.24 x 2.62
31 122702 1 Verschlußdeckel Cap
32 N529 1 Sicherungsring, 30 x 1,2 Snap ring, 30 x 1.2
33 125402 1 Stirndeckel Front cover
35 N31369 1 Dichtlippe, 25 x 35 x 7 Sealing lip, 25 x 35 x 7
36 N31900 1 O-Ring, 63,22 x 1,78 O-ring, 63.22 x 1.78
37 161386 1 Innenring, IR20 x 25 x 17 Inner ring, IR20 x 25 x 17

Einzelteile Basismodul und Stirndeckel, Standardversion

Single Parts Basic Module and Front Cover, Standard Version
11
10
9
7
6
5 10
8 9
3 49
1 48 45
44
52
53 43 34
50 44
51
47
42 33
46
44 32
35
36
37
39 38
40 31
18 41 30
15 17 29
28
27
14 26
13
22 24
16 19 23
14 20
21 25
12


38 N33502 1 Zylinderrollenlager, 20 x 47 x 18 Roller bearing, 20 x 47 x 18
39 125441 1 Düse, M5 x 8 Nozzle, M5 x 8
40 N31430 1 Einschraubstutzen Fitting
41 115489 1 Gewindestift, M6 x 8 Stud, M6 x 8
42 N33191 1 Rückschlagventil, G1/4“, 0.2 bar Non-return-valve, G1/4“, 0.2 bar
43 N35407 1 G-Einschraubstutzen, G 1/4“ Straight union, G 1/4“
44 161363 1 Schlauch kpl. Hose cpl.
46 103864 1 Dichtring, A24 x 29 x 2 Sealing ring, A24 x 29 x 2
Doppelnippel, Fitting,
47 125693 1
M22 x 1,5 / M24 x 1,5 M22 x 1.5 / M24 x 1.5
48 89763 1 Absaugrohr, 12 x 1,5, 120 mm Suction tube, 12 x 1,5, 120 mm
N35905 1 Luftentölelement Separator cartridge
49
171231 1 Luftentölelement, alternativ Separator cartridge, alternative
50 N35298 1 Verschlußschraube, G 1/8“ Plug screw, G 1/8“
51 113778 1 Dichtring, A17 x 21 x 1.5 Sealing ring, A17 x 21 x 1.5
Sicherheitsventil, Safety valve,
52
Variantenstückliste Variants Parts List optional
160165 1 Sicherheitsventil Safety valve
53 100271 1 Kegelstopfen, G 1/4“ Plastic protecting cap, G 1/4
* Graue Bestellnummer Teil oder Baugruppe nicht/bedingt verkaufsfähig

* Gray part number Part or assembly group not/conditionally salable

Einzelteile Ansaugventil, EVO1-NK, Leerlaufregelung und Ansaugfilter

Single Parts Intake Valve EVO1-NK, Idle Speed Control and Intake Filter
1
2
B
3
4
5 19a
6
7
8
9 19
20
10 11
12
19b
13
14
15
16 21
17
18


Ansaugventil Intake Valve

A 160273-KD
EVO1-NK, Leerlaufregelung Idle Speed Control
1 109915 1 Flügelmutter Wing nut

3 126671 1 Halterung Bracket
4 113018 1 Federführung, 70 x 30 x 1, Spring guide, 70 x 30 x 1,
5 113017 1 Kegelfeder, 28 x 48 Conical spring, 28 x 48
6 103549 1 Sechskantmutter Hexagon nut
7 112996 1 Federführung Spring guide
8 107447 1 Feder, 0,9 / 13 / 19,5 x 17 Spring, 0.9 / 3 / 9.5 x 17
9 110800 1 Kolben kpl. Piston cpl.
10 107625 1 V-Ring, 12 x 22 x 5 V-ring, 12 x 22 x 5
11 113932 1 Düse, M5 x 8 Nozzle, M5 x 8
12 111374 1 Reglergehäuse Housing
13 N33938 1 O-Ring, 47,00 x 2 O-ring, 47.00 x 2
14 109212 1 O-Ring, 45,69 x 2,62 O-ring, 45.69 x 2.62
15 115465 1 Sicherungsscheibe Lock washer
16 85323 1 Tellersatz Valve head set
17 100571 1 O-Ring, 7 x 1,5 O-ring, 7 x 1.5
18 115464 1 Stange, SW 14 x 100 Rod, SW 14 x 100
B 128876-KD Ansaugfilter kpl. Intake Filter cpl.
19 126667 1 Filtergehäuse Filter housing

19a 126664 1 Filtergehäuse oben Filter housing top
19b 126665 1 Filtergehäuse unten Filter housing bottom
20 109213 1 Luftfilterpatrone Intake filter cartridge
Klebe-Dichtring. Adhesive sealing ring.
21 N37434 1 In Baugruppe 1288786 auf 126665 In module 128876 glued onto
(Filtergehäuse unten) aufgeklebt. 126665 (Filter housing bottom).
[B] 161540-KD Ansaugfilter kpl. Intake Filter cpl.
19 126667 1 Filtergehäuse Filter housing

20 N35914 1 Luftfilterpatrone, alternativ Intake filter cartridge, alternative
Klebe-Dichtring auf 126665 Adhesive sealing ring glued onto
21 N37434 1
(Filtergehäuse unten) aufgeklebt. 126665 (Filter housing bottom).


Einzelteile Ansaugventil, EVO1-NK, Start-Stop

Single Parts Intake Valve, EVO1-NK, Start Stop
1 A
4
5
6
7
A
8
10
11


Ansaugventil, EVO1-NK, Intake Valve, EVO1-NK,

A 163013-KD
Start-Stop Start Stop
1 109915 1 Flügelmutter Wing nut

3 163014 1 Halterung Bracket
4 103549 1 Sechskantmutter, M6 Hexagon nut, M6
5 112996 1 Federführung Spring guide
6 107447 1 Feder, 0,9 / 13 / 19,5 x 17 Spring, 0.9 / 13 / 19.5 x 17
7 N24412 2 Gewindestift, M4 x 8 Threaded rod, M4 x 8
8 126838 1 Reglergehäuse Housing
9 N33938 1 O-Ring, 47,00 x 2 O-ring, 47.00 x 2
10 109212 1 O-Ring, 45,69 x 2 O-ring, 45.69 x 2
11 162260 1 Ventilteller mit Stange kpl. Valve disc with rod cpl.


Einzelteile Pneumatische Steuereinheit

Single Parts Pneumatic control unit
9
8
6 10
7 1
11
6
3
12
1
4 13
1 14
5


A 167030-KD Pneumatische Steuereinheit Pneumatic control unit
1 N20237 5 G-Einschraubstutzen, G 1/8″ Straight union, G1/8″

2 168341 1 Rohrleitung Pipe
3 113653 1 Einst. L-Anschlussstutzen Adjustable L-connecting piece
4 N16504 2 Verschlußschraube, G 1/8″ Plug screw, G 1/8″
6 111353 2 G-Einschraubverschraubung, Straight union
7 101826 1 Regler Controller
8 N38112 1 Einst. T-Anschlussstutzen Adjustable T-connecting piece
11 N31642 1 EVW-Stutzen EVW-union
12 N35301 1 G-Einschraubstutzen, G 1/8″ Straight union, G1/8″
13 N36112 1 3/2-Wege-Ventil, G 1/8″ 3/2-way-solenoid valve, G 1/8″
14 N4673 1 Gewindestift, M6 x 10 Stud, M6 x 10


Einzelteile Druckhalteventil
Single Parts Minimum Pressure Valve
1
2
4
5
6
7
8 B
9
22 23
10
11 A
12
21
13
20
14
19
17 18
16
15


A 125447-KD Druckhalteventil kpl. Minimum Pressure Valve cpl.
1 N57 1 Sechskantmutter, M8 Hex-nut, M8

2 115060 1 Gewindestift, M8 x 30 Stud, M8x30
3 107585 1 Verschraubung, SW36 x 59 Screw connection, SW36 x 59
4 107493 1 Federführung, D17 x 8 Spring guide, D17 x 8
5 107582 1 Druckfeder Pressure spring
6 107581 1 O-Ring, 13,00 x 2,50 O-ring, 13.00 x 2.50
7 107516 1 O-Ring, 18,00 x 2,00 O-ring, 18.00 x 2.00
8 107836 1 Kolben kpl. Piston cpl.
9 107447 1 Feder, D 0,9 / D 13 / D 19,5 x 17 Spring, D 0.9 / D 13 / D 19.5 x 17
10 107837 1 Ventilteller kpl. Valve head cpl.
11 107516 1 O-Ring, 18,00 x 2,00 O-ring, 18.00 x 2.00
12 104190 1 O-Ring, 26 x 2 O-ring, 26 x 2
13 N33505 1 Gewindestift, M4 x 4 Stud, , M4 x 4
14 N16254 1 O-Ring, 20 x 2 O-ring, 20 x 2
16 N35298 1 Verschlußschraube Plug screw
17 113778 1 Dichtring, A10 x 15 x 2 Sealing ring, A10 x 15 x 2
18 125446 1 Gehäuse Housing
21 N31430 1 Einschraubstutzen, M6 Union, M6

22 126235 1 Entlastungsleitung kpl. Relief line cpl.
Magnetventil Solenoid Valve

23
Variantenstückliste Variants Parts List
N37454 2/2-Wege-Magnetventil, 12V DC Solenoid valve 2/2 way, 12V DC
2/2-Wege-Magnetventil, 24V AC Solenoid valve 2/2 way, 24V AC
N36696 1
50 - 60 Hz 50 - 60 Hz
N36699 1 2/2-Wege-Magnetventil, 24V DC Solenoid valve 2/2 way, 24V DC
N37869 1 2/2-Wege-Magnetventil, 110V AC Solenoid valve 2/2 way, 110V AC
N37455 1 2/2-Wege-Magnetventil, 110V DC Solenoid valve 2/2 way, 110V DC
N31370 1 2/2-Wege-Magnetventil, 230V AC Solenoid valve 2/2 way, 230V AC
2/2-Wege-Magnetventil, 230V AC Solenoid valve 2/2 way, 230V AC
N37577 1
50 - 60 Hz 50 - 60 Hz
B 120012-KD 1 Druckhalteventil Minimum Pressure Valve
3 - 12 Pos. 3 - 12 Komponente von A Pos. 3 - 12 Component of A ,


Bestellformular
An ROTORCOMP oder Rotorcomp-Vertriebspartner
Fax: +49 (89) 72 409-38
info@rotorcomp.de
Firma Kundennummer
Ansprechpartner
Lieferadresse Rechnungsadresse
Straße Straße
PLZ PLZ
Ort Ort
Land Land
Tel.-Nr.
Fax-Nr.
E-Mail
Typ / Version / Seriennummer Baujahr
Ersatzteilliste Ref-Nr. Änderungsindex Ausgabedatum
Position Bestellnummer Menge Benennung Bemerkung
Datum Unterschrift Kunde
Bestellformular bitte vollständig ausfüllen. Bei Fragen wenden Sie sich bitte an uns oder den zuständigen Vertriebspartner.
Soweit nicht anders vereinbart, gelten die Allgemeinen Geschäftsbedingungen der ROTORCOMP VERDICHTER GmbH.

Spare parts Order Form
To ROTORCOMP or authorised distributor
Fax +49 (89) 72 409-38
info@rotorcomp.de
Company Name Customer-No.
Contact person
Invoice Address Delivery Address

Street Street
ZIP Code ZIP Code

City City
Country Country
Tel Number
Fax Number
E-Mail
Type / Version / Serial number Year of manufacture
Spare part list Ref. No. Revision index Date of issue
Pos. Part-No. Qty Description Comments
Date Signature
Please make sure to fill in all sections of this form. If you require any help please contact us or your authorised distributor.
Unless otherwise agreed, the General Terms and Conditions of the ROTORCOMP VERDICHTER GmbH apply.

ROTORCOMP VERDICHTER GmbH
Industriestraße 9
82110 Germering
Germany
phone +49 89 72 409 - 0
fax +49 89 72 409 - 38
info@rotorcomp.de
www.rotorcomp.de
A Member of BAUER GROUP

Ersatzteilliste Mit Wartungssätzen: Standardausführung - Elektrisch Evo1-Nk

Hochgeladen von

Dokumentinformationen

Originaltitel

Copyright

Verfügbare Formate

Dieses Dokument teilen

Dokument teilen oder einbetten

Freigabeoptionen

Stufen Sie dieses Dokument als nützlich ein?

Sind diese Inhalte unangemessen?

Copyright:

Verfügbare Formate

Ersatzteilliste Mit Wartungssätzen: Standardausführung - Elektrisch Evo1-Nk

Hochgeladen von

Copyright:

Verfügbare Formate

Ersatzteilliste mit Wartungssätzen

Spare parts list with maintenance kits

Alle Rechte vorbehalten.

Diese Unterlage unterliegt nicht dem Änderungsdienst.

All rights reserved.

The information in this document can be changed without notice.

No update service for this doument.

ROTORCOMP VERDICHTER GmbH

Wichtige Hinweise für den Benutzer...................................................................................................II

[de/en] 03/2015 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru I

Wichtige Hinweise für den Benutzer

Erläuterungen zum Aufbau und Symbolerklärung

1 Positionsnummer Einzelteil mit Positionsnummer

A Markierung mit Buchstabe oder Zahl Baugruppe oder Wartungssatz

[23] Position in eckigen Klammern Nicht dargestellt in der Zeichnung

N33938 Graue Bestellnummer Teil oder Baugruppe nicht/bedingt verkaufsfähig

Structure of spare parts list and symbols

1 Position number part with position number

A Index with letter or cipher assembly group or maintenance kit

[23] Position number with brackets not shown in drawing

N33938 Gray part number part or assembly group not/conditionally salable

A N17751 2 Zylinderschraube Cylinder head screw Neue Version

A 101104 1 Wartungssatz Maintenance kit New version

[23] 102017 1 Dichtmittel Silicone

32 N33938 1 O-Ring, 47,00 x 2 O-ring, 47.00 x 2

Adressfeld für Rotorcomp-Vertriebspartner / Adress field for Rotorcomp distribution partner

II ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru [de/en] 03/2015

Standardausführung mit elektrischer Steuereinheit

Schraubenverdichter Kompakt-Modul EVO1-NK

1. Luftentölelement 1. Separator cartridge

[de/en] 03/2015 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru 1

Pos. Best.-NR. Stück Bemerkung

2 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru [de/en] 03/2015

Pos. Best.-NR. Stück Bemerkung

[de/en] 03/2015 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru 3

Wartungssatz Lagerung, Wellendichtungssatz, Standardausführung

4 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru [de/en] 03/2015

Pos. Best.-NR. Stück Bemerkung

A 163102 Wartungssatz Lagerung Maintenance Kit Bearing

B 163103 Wellendichtungssatz Maintenance Kit Shaft Sealing

7 1 Innenring, IR20 x 25 x 17 Inner ring, IR20 x 25 x 17

Wellendichtungssatz Maintenance Kit Shaft Sealing

B 163103 Wellendichtungssatz Maintenance Kit Shaft Sealing

10 1 Stirndeckel Front cover

C Spezialwerkzeug Special Tools

Abzieher für Innenring an der Puller for inner ring on the

[de/en] 03/2015 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru 5

Wartungssatz Ansaugventil, EVO1-NK, Leerlaufregelung Bestell-Nr.: 113606

Pos. Best.-NR. Stück Bemerkung

Wartungssatz Ansaugventil, Maintenance Kit Intake Valve,

6 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru [de/en] 03/2015

Wartungssatz Ansaugventil, EVO1-NK, Start-Stop Bestell-Nr.: 162355

Pos. Best.-NR. Stück Bemerkung

Wartungssatz Ansaugventil, Maintenance Kit Intake Valve,

[de/en] 03/2015 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru 7

Wartungssatz Druckhalteventil Bestell-Nr.: 113588

Pos. Best.-NR. Stück Bemerkung

Wartungssatz Maintenance Kit

8 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru [de/en] 03/2015

Wartungssatz Ölthermostat Bestell-Nr.: 127405, 127406

Pos. Best.-NR. Stück Bemerkung

Wartungssatz Maintenance Kit

Wartungssatz Maintenance Kit

Wartungssatz Lagerung, Wellendichtungssatz, Standardausführung

Wartungssatz Ansaugventil, EVO1-NK, Leerlaufregelung Bestell-Nr.: 113606

Wartungssatz Ansaugventil, EVO1-NK, Start-Stop Bestell-Nr.: 162355

Wartungssatz Druckhalteventil Bestell-Nr.: 113588

Wartungssatz Ölthermostat Bestell-Nr.: 127405, 127406
