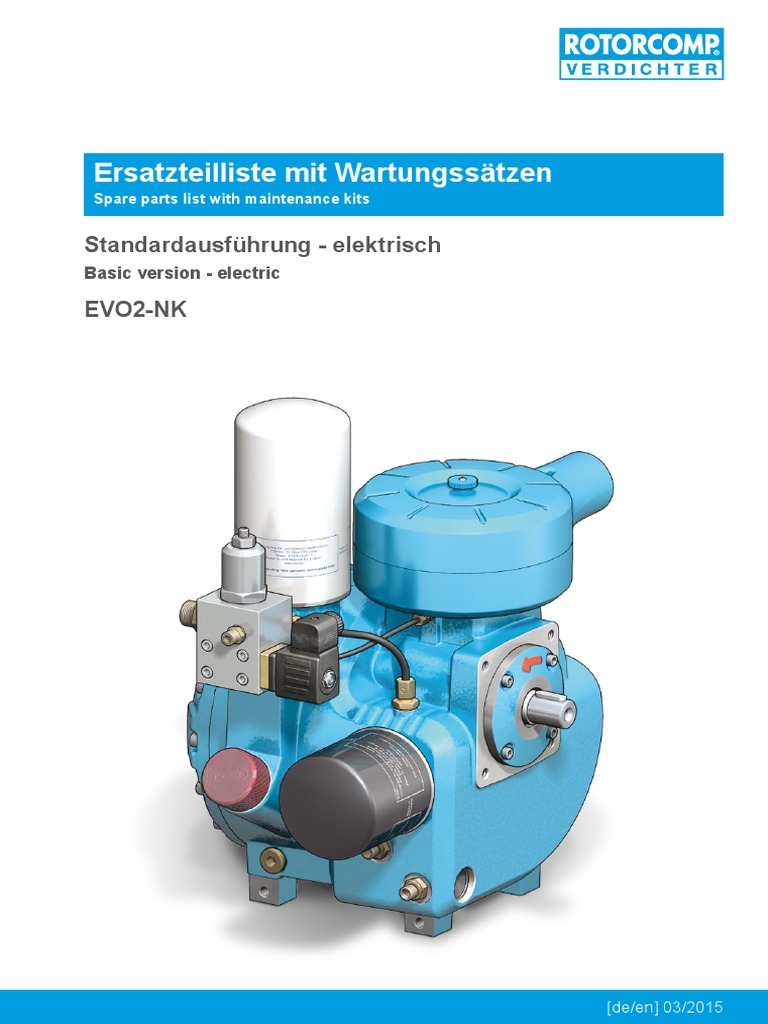

Ersatzteilliste mit Wartungssätzen

Spare parts list with maintenance kits

Standardausführung - elektrisch
Basic version - electric

EVO2-NK

Bestell-Nr.:
Bestell-Nr.: [de/en] 03/2015
© Copyright ROTORCOMP VERDICHTER GmbH, 2015

Alle Rechte vorbehalten.

Über das durch die Urheberrechtsgesetze erlaubte Maß hinaus sind keine Vervielfältigung, Anpassung oder
Übersetzung ohne vorherige schriftliche Genehmigung gestattet.

Die in diesem Dokument enthaltenen Informationen können ohne vorherige Ankündigung geändert werden.

Diese Unterlage unterliegt nicht dem Änderungsdienst.

All rights reserved.

Over the reproduction permitted through the copyright laws - duplication, adaptation or translation without prior
written permission is not allowable.

The information in this document can be changed without notice.

No update service for this doument.

ROTORCOMP VERDICHTER GmbH

Industriestraße 9
82110 Germering
Germany
Ersatzteilliste - EVO2-NK

Inhaltsverzeichnis
Table of contents

Wichtige Hinweise für den Benutzer...................................................................................................II

Important recomendations for the user...................................................................................................II
Standardausführung mit elektrischer Steuereinheit . .......................................................................1
Standard version with electrical control unit............................................................................................1
Filter .............................................................................................................................2
Filter .............................................................................................................................2
Komponenten .............................................................................................................................3
Components .............................................................................................................................3
Wartungssatz Lagerung, Wellendichtungssatz, Standardausführung..................................4
Maintenance Kit Bearing and Shaft Sealing, Basic Version............................................................4
Wartungssatz Ansaugventil, EVO2-NK, Leerlaufregelung.....................................................6
Maintenance Kit Intake Valve, EVO2-NK, Idle Speed Control........................................................6
Wartungssatz Ansaugventil, EVO2-NK, Start-Stop.................................................................7
Maintenance Kit Intake Valve, EVO2-NK, Start Stop......................................................................7
Wartungssatz Druckhalteventil.................................................................................................8
Maintenance Kit Minimum Pressure Valve......................................................................................8
Wartungssatz Ölthermostat.......................................................................................................9
Maintenance Kit Oil-Thermostat.....................................................................................................9
Einzelteile Basismodul und Stirndeckel, Standardversion............................................10
Single Parts Basic Module and Front Cover, Standard Version.............................................10
Variantenstückliste Arbeitselement................................................................................................. 11
Variants Parts List Thermo Element................................................................................................. 11
Variantenstückliste Sicherheitsventil,.............................................................................................13
Variants Parts List Safety valve........................................................................................................13
Einzelteile Ansaugventil, EVO2-NK, Leerlaufregelung und Ansaugfilter......................14
Single Parts Intake Valve EVO2-NK, Idle Speed Control and Intake Filter............................14
Einzelteile Ansaugventil, EVO2-NK, Start-Stop...............................................................16
Single Parts Intake Valve, EVO2-NK, Start Stop....................................................................16
Einzelteile Druckhalteventil...............................................................................................18
Single Parts Minimum Pressure Valve....................................................................................18
Variantenstückliste Magnetventil,....................................................................................................19
Variants Parts List Solenoid valve....................................................................................................19
Bestellformular ...........................................................................................................................20
Spare parts Order Form........................................................................................................................21

[de/en] 03/2015 I
ROTORCOMP VERDICHTER Ersatzteilliste - EVO2-NK

Wichtige Hinweise für den Benutzer

Important recomendations for the user

Zur ordnungsgemäßen Bearbeitung Ihres Auftrages, bitten wir um Angabe der vollständigen Bestelldetails.
Ein Bestellvordruck steht Ihnen am Ende dieses Dokumentes zur Verfügung.

To provide you with an accurate processing of your order, we appreciate it if you could supply us all the necessary
information. A spare parts order form is available at the end of this document.

Erläuterungen zum Aufbau und Symbolerklärung

Symbole Definition Erklärung

1 Positionsnummer Einzelteil mit Positionsnummer

A Markierung mit Buchstabe oder Zahl Baugruppe oder Wartungssatz

[23] Position in eckigen Klammern Nicht dargestellt in der Zeichnung

N33938 Graue Bestellnummer Teil oder Baugruppe nicht/bedingt verkaufsfähig

Structure of spare parts list and symbols

Symbols Definition Explanation

1 Position number part with position number

A Index with letter or cipher assembly group or maintenance kit

[23] Position number with brackets not shown in drawing

N33938 Gray part number part or assembly group not/conditionally salable

Beispiel/Example:
Pos. Bestellnummer Erforderliche Stückzahl Benennung deutsch Benennung englisch Bemerkungen
für die Baugruppe
Pos. Part number Qty. Required for this Description german Description english Comments
assembly group

A N17751 2 Zylinderschraube Cylinder head screw Neue Version

A 101104 1 Wartungssatz Maintenance kit New version

[23] 102017 1 Dichtmittel Silicone

32 N33938 1 O-Ring, 47,00 x 2 O-ring, 47.00 x 2

Adressfeld für Rotorcomp-Vertriebspartner / Adress field for Rotorcomp distribution partner

II ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru [de/en] 03/2015

Ersatzteilliste - EVO2-NK

Standardausführung mit elektrischer Steuereinheit

Standard version with electrical control unit

Schraubenverdichter Kompakt-Modul EVO2-NK

Screw compressor compact module EVO2-NK

1 2 3 4 5

6
19

18

17

16 15 14 13 12 11 10 9 8 7

1. Luftentölelement 1. Separator cartridge

2. Drehrichtungsvorgabe 2. Direction of rotation
3. Anschluss Temperaturfühler 3. Temperature probe connection
4. Typenschild 4. Nameplate
5. Sicherheitsventil (optional) 5. Safety valve (option)
6. Ansaugventil mit Luftfilte 6. Intake valve with intake filte
7. Ölfilte 7. Oil filte
8. Anschluss Ölkreislauf / Auslass 8. Connection oil circuit / outlet
9. Anschluss Ölkreislauf / Einlass 9. Connection oil circuit / inlet
10. Ölschauglas (optional) 10. Oil sight glass (option)
11. Öleinfüllöffnung 11. Oil fille
12. Druckluftauslass 12. Compressed air outlet
13. Antriebswelle 13. Drive shaft
14. Stirndeckel mit Wellendichtung 14. Front cover with shaft sealing
15. EVO2-NK Basismodul 15. EVO2-NK basic module
16. Ölthermostat 16. Oil thermostat
17. Ölablassschraube 17. Oil discharge screw
18. Magnetventil 18. Solenoid valve
19. Mindestdruckhalteventil 19. Minimum pressure valve

[de/en] 03/2015 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru 1

ROTORCOMP VERDICHTER Ersatzteilliste - EVO2-NK

Filter
Filter

2
1

Pos. Best.-NR. Stück Bemerkung

Benennung Description
Item Part No Qty. Comments
1 N37277 1 Luftfilterpatron Intake filte cartridge
2 115500 1 Feinabscheidpatrone Separator cartridge
3 109206 1 Ölfilte Oil filte

2 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru [de/en] 03/2015

Ersatzteilliste - EVO2-NK

Komponenten
Components

2b 2a

3a

6
3b
5

Pos. Best.-NR. Stück Bemerkung

Benennung Description
Item Part No Qty. Comments
1 126668 1 Ansaugfilter Intake filter Seite 15 / Page 15
2 Ansaugventil Intake valve
2a 160253-KD 1 EVO2-NK, Leerlaufregelung EVO2-NK, idle speed control Seite 15 / Page 15
2b 168973-KD 1 EVO2-NK, Start-Stop EVO2-NK, Start-Stop Seite 17 / Page 17
3 1 Zubehör Accessory parts optional
3a 160165 1 Sicherheitsventil Savety valve Seite 13 / Page 13
3b 1 Ölschauglas Oil sight glass Seite 11 / Page 11
4 1 Basismodul Basic module Seite 11 / Page 11
5 120012-KD 1 Druckhalteventil Minimum pressure valve Seite 19 / Page 19
6 1 Magnetventil Solenoid valve Seite 19 / Page 19

[de/en] 03/2015 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru 3

ROTORCOMP VERDICHTER Ersatzteilliste - EVO2-NK

Wartungssatz Lagerung, Wellendichtungssatz, Standardausführung

Maintenance Kit Bearing and Shaft Sealing, Basic Version

A
6

4
2 12
1 B
11
10
5 A 9
3
8

4 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru [de/en] 03/2015

Ersatzteilliste - EVO2-NK

Pos. Best.-NR. Stück Bemerkung

Benennung Description
Item Part No Qty. Comments
Wartungssatz Lagerung und Maintenance Kit
A + B 163209
Wellendichtungssatz Bearing and Shaft Sealing

A 163205 Wartungssatz Lagerung Maintenance Kit Bearing

1 1 O-Ring, 80 x 1,75 O-ring, 80 x 1.75

2 1
3 1
4 1
5 1
6 1
7 1
8 1
[13] 1 Kleber
Nutmutter, M17 x 1 Shaft nut, M17 x 1
Mutter, M20 x 1 Nut, M20 x 1
Taper roller bearing, 17 x 40 x
Kegelrollenlager, 17 x 40 x 13,25
13.25
Taper roller bearing, 47 x 20 x
Kegelrollenlager, 47 x 20 x 15,25
15.25
O-Ring, 95 x 2 O-ring, 95 x 2
Nadellager, 12 x 24 x 22 Needle bearing, 12 x 24 x 22
Zylinderrollenlager, 25 x 52 x 18 Roller bearing, 25 x 52 x 18
Adhesive

B 129823 Wellendichtungssatz Maintenance Kit Shaft Sealing

9 1 Innenring, 25 x 30 x 20,5 Inner ring, 25 x 30 x 20.5

10 1 O-Ring, 75,92 x 1,78 O-ring, 75.92 x 1.78
11 1 Wellendichtring, 30 x 42 x 7 Shaft sealing ring, 30 x 42 x 7
[14] 1 Montagehülse Assembly sleeve
[15] 1 Dichtmittel Silicone

Wellendichtungssatz Maintenance Kit Shaft Sealing

[B] 171476
mit Stirndeckel with Front Cover

B 129823 Wellendichtungssatz Maintenance Kit Shaft Sealing

12 1 Stirndeckel Front cover

C Spezialwerkzeug Special Tools

Abzieher für Innenring an der Puller for inner ring on the

114453 1
Antriebswelle drive shaft

[de/en] 03/2015 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru 5

ROTORCOMP VERDICHTER Ersatzteilliste - EVO2-NK

Wartungssatz Ansaugventil, EVO2-NK, Leerlaufregelung Bestell-Nr.: 113606

Maintenance Kit Intake Valve, EVO2-NK, Idle Speed Control Part-No. 113606

1
2
3
4

6
7
8
9
10

11

Pos. Best.-NR. Stück Bemerkung

Benennung Description
Item Part No Qty. Comments
Wartungssatz Ansaugventil, Maintenance Intake Valve,
A 113606
EVO2-NK, Leerlaufregelung EVO2-NK, Idle Speed Control
1 1 Kegelfeder Conical spring
2 1 Sechskantmutter Hex-nut
3 1 Kegelfeder Conical spring
4 1 Kolben kpl. Piston cpl.
5 1 V-Ring, 12 x 22 x 5 V-ring, 12 x 22 x 5
6 1 O-Ring, 47.00 x 2 O-ring, 47.00 x 2
7 1 O-Ring, 45,69 x 2,62 O-ring, 45.69 x 2.62
8 1 Sicherungsscheibe Lock washer
9 1 Tellersatz Plate set
10 1 O-Ring, 7 x 1,5 O-ring, 7 x 1.5
11 1 Stange Rod

6 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru [de/en] 03/2015

Ersatzteilliste - EVO2-NK

Wartungssatz Ansaugventil, EVO2-NK, Start-Stop Bestell-Nr.: 162355

Maintenance Kit Intake Valve, EVO2-NK, Start Stop Part-No. 162355

Pos. Best.-NR. Stück Bemerkung

Benennung Description
Item Part No Qty. Comments

Wartungssatz, Ansaugventil, Maintenance Kit, Intake Valve,

A 162355
EVO2-NK, Start-Stop EVO2-NK, Start Stop
1 1 Kegelfeder Conical spring
2 1 O-Ring O-ring
3 1 O-Ring O-ring
4 1 Ventilteller mit O-Ring und Stange Valve disc with o-ring and rod

[de/en] 03/2015 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru 7

ROTORCOMP VERDICHTER Ersatzteilliste - EVO2-NK

Wartungssatz Druckhalteventil Bestell-Nr.: 113588

Maintenance Kit Minimum Pressure Valve Part-No. 113588

1
2
3
A
4
5

Pos. Best.-NR. Stück Bemerkung

Benennung Description
Item Part No Qty. Comments

Wartungssatz Maintenance Kit

A 113588
Druckhalteventil Minimum Pressure valve
1 1 Druckfeder Pressure spring
2 1 O-Ring O-ring
3 1 Kolben kpl. Piston cpl.
4 1 Kegelfeder Conical spring
5 1 Ventilteller kpl. Valve disc cpl.
6 1 O-Ring O-ring

8 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru [de/en] 03/2015

Ersatzteilliste - EVO2-NK

Wartungssatz Ölthermostat Bestell-Nr.: 127405, 127406

Maintenance Kit Oil-Thermostat Part-No 127405, 127406

A
4

3
2
B
1

Pos. Best.-NR. Stück Bemerkung

Benennung Description
Item Part No Qty. Comments
Wartungssatz Maintenance Kit
A 127405
Ölthermostat 70°C Oil-Thermostat 70°C
1 1 Druckfeder Pressure spring
Arbeitselement, 70°C, Thermo element, 70°C, Variantenstückliste siehe Seite 11
2 1
68 - 85°C, 8 Hub 68 - 85°C, 8 Hub Variants part list see page 11
3 1 O-Ring O-ring
4 1 Sicherungsring Snap ring

Wartungssatz Maintenance Kit

B 127406
Ölthermostat 83°C Oil-Thermostat 83°C
1 1 Druckfeder Pressure spring
Arbeitselement, 83°C, Thermo element, 83°C, Variantenstückliste siehe Seite 11
2 1
81 - 98°C, 8 Hub 81 - 98°C, 8 Hub Variants part list see page 11
3 1 O-Ring O-ring
4 1 Sicherungsring Snap ring

[de/en] 03/2015 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru 9

ROTORCOMP VERDICHTER Ersatzteilliste - EVO2-NK

Einzelteile Basismodul und Stirndeckel, Standardversion

Single Parts Basic Module and Front Cover, Standard Version

3
2
6
21
20

4
18
16
15
14 19
1 13
11
9 16
8 17
7

14
12
10 13 49
37
48 38
54 50
39
40
59 44
55
56 47
58
53 36
44 57 41
42
43
45 35
52 34
46 33
51 32
31
30
29
28

22 26
25 27
23
24

10 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru [de/en] 03/2015

Ersatzteilliste - EVO2-NK

Pos. Best.-NR. Stück Bemerkung

Benennung Description
Item Part No Qty. Comments
Basismodul und Stirndeckel Basic Module and Front Cover
1 N61 16 Zylinderschraube, M8 x 25 Pan head screw, M8 x 25
2 120944 1 Deckel Cover
3 N34038 1 O-Ring, 217,00 x 4.00 O-ring, 217.00 x 4.00
4 N158 3 Zylinderschraube, M6 x 16 Pan head screw, M6 x 16
5 161813 1 Blech Plate
6 126191 1 Blech Plate
7 126191 1 Enddeckel End cover
8 N33767 1 O-Ring, 80 x 1,75 O-ring, 80 x 1.75
9 N35172 1 Nutmutter, M17 x 1 Shaft nut, M17 x 1
10 87993 1 Mutter, M20 x 1 Nut, M20 x 1
11 109204 1 Kegelrollenlager, 17 x 40 x 13,25 Taper roller bearing, 17 x 40 x 13.25
12 87990 1 Kegelrollenlager, 47 x 20 x 15,25 Taper roller bearing, 47 x 20 x 15.25
13 N109 5 Zylinderschraube, M8 x 30 Pan head screw, M8 x 30
14 109174 1 Ring, D16 / D12 x 6 Ring, D16 / D12 x 6
15 126168 1 Lagerdeckel Bearing cover
16 108389 2 Zentrierung Centering
17 N33766 1 O-Ring, 95 x 2 O-ring, 95 x 2
18 126178 1 Rohr, 33,7 x 3,25, L 112 Tube, 33.7 x 3.25, L 112
19 124614 1 Rotorenpaar kpl. Set of rotors cpl.
20 N30845 1 Nadellager, 12 x 24 x 22 Needle bearing, 12 x 24 x 22
21 115496 1 Paßfeder, A8 x 7 x 28 Spring, A8 x 7 x 28
22 126170 1 Verdichtergehäuse Compressor housing
23 N1314 1 Dichtring, A17 x 21 x 1.5 Sealing ring, A17 x 21 x 1.5
24 N16266 1 Verschlußschraube, G 3/8“ Plug screw, G 3/8“
25 N35943 1 Gewindestift, M10 x 10 Stud, M10 x 10
26 115477 1 Ölschauglas, G 1/2“ Oil sight glass, G 1/2“ optional
27 N35861 2 Dichtschraube, G 3/8“ Sealing screw, G 3/8“
28 109206 1 Ölfilte Oil filte
29 106366 1 Verschraubung, G 1/2“ - G 3/4“ Fitting, G 1/2“ - G 3/4“
30 115100 1 Öleinfüllschraube kpl., M42 X 1,5 Oil fille screw cpl., M42 X 1.5
31 N32655 1 Druckfeder Pressure spring
32 122700 1 Hülse, D17 x 9,5 x 12,3 Bush, D17 x 9.5 x 12.3
Arbeitselement, Thermo element,
33
Variantenstückliste Variants Parts List
Arbeitselement, 70°C Thermo element, 70°C
101421 1
68 - 85°C, 8 Hub 68 - 85°C, 8 Hub
Arbeitselement, 83°C Thermo element, 83°C
106174 1
81 - 98°C, 8 Hub 81 - 98°C, 8 Hub
Arbeitselement, 87°C Thermo element, 87°C
111702 1
85 - 102°C, 8 Hub 85 - 102°C, 8 Hub
Arbeitselement, 90°C Thermo element, 90°C
111695 1
88 - 105°C, 8 Hub 88 - 105°C, 8 Hub
34 N15133 1 O-Ring, 28,24 x 2.62 O-ring, 28.24 x 2.62
35 122702 1 Verschlußdeckel Cap
36 N529 1 Sicherungsring, 30 x 1.2 Snap ring, 30 x 1.2
37 N158 4 Zylinderschraube, M6 x 16 Pan head screw, M6 x 16
38 88284 1 Stirndeckel Front cover

[de/en] 03/2015 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru 11

ROTORCOMP VERDICHTER Ersatzteilliste - EVO2-NK

Einzelteile Basismodul und Stirndeckel, Standardversion

Single Parts Basic Module and Front Cover, Standard Version

3
2
6
21
20

4
18
16
15
14 19
1 13
11
9 16
8 17
7

14
12
10 13 49
37
48 38
54 50
39
40
59 44
55
56 47
58
53 36
44 57 41
42
43
45 35
52 34
46 33
51 32
31
30
29
28

22 26
25 27
23
24

12 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru [de/en] 03/2015

Ersatzteilliste - EVO2-NK

Pos. Best.-NR. Stück Bemerkung

Benennung Description
Item Part No Qty. Comments
39 N30846 1 Wellendichtring, 30 x 42 x 7 Shaft sealing ring, 30 x 42 x 7
40 N30866 1 O-Ring, 75,92 x 1.78 O-ring, 75.92 x 1.78
41 109208 1 Innenring, 25 x 30 x 20,5 Inner ring, 25 x 30 x 20.5
42 100190 1 Zylinderrollenlager, 25 x 52 x 18 Roller bearing, 25 x 52 x 18
43 125441 1 Düse, M5 x 8 Nozzle, M5 x 8
44 N4466 1 Ringschraube, M8 Ring screw, M8
45 N31430 1 Einschraubstutzen Fitting
46 115489 1 Gewindestift, M6 x 8 Stud, M6 x 8
47 N33191 1 Rückschlagventil, G1/4“, 0.2 bar Non-return-valve, G1/4“, 0.2 bar
48 N20211 1 G-Einschraubstutzen, G 1/4“ Straight union, G 1/4“
49 162058 1 Schlauch kpl. Hose cpl.
50 N20088 1 G-Einschraubstutzen, G 1/8“ Straight union, G 1/8“
51 107550 1 Dichtring, A28 x 33 x 2 Sealing ring, A28 x 33 x 2
52 110551 1 Doppelnippel, M24 x 1,5 / M27 x 1,5 Fitting, M24 x 1.5 / M27 x 1.5
53 106238 1 Absaugrohr, 16 x 2, L 154 Suction tube, 16 x 2, L 154
54 115500 1 Luftentölelement Separator cartridge
55 N35298 1 Verschlußschraube, G 1/8“ Plug screw, G 1/8“
56 113778 1 Dichtring, A17 x 21 x 1,5 Sealing ring, A17 x 21 x 1.5
57 N4201 1 Dichtring, A14 x 18 x 1 Sealing ring, A14 x 18 x 1
Sicherheitsventil, Safety valve,
58 optional
Variantenstückliste Variants Parts List
N31437 1 Sicherheitsventil Safety valve
59 100271 1 Kegelstopfen Plastic protecting cap

* Graue Bestellnummer Teil oder Baugruppe nicht/bedingt verkaufsfähig

* Gray part number Part or assembly group not/conditionally salable

[de/en] 03/2015 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru 13

ROTORCOMP VERDICHTER Ersatzteilliste - EVO2-NK

Einzelteile Ansaugventil, EVO2-NK, Leerlaufregelung und Ansaugfilter

Single Parts Intake Valve EVO2-NK, Idle Speed Control and Intake Filter

A B

19a
3

4
5
19
6
7
8 20

10 11

12
19b

13
14
15
16 21
17

18

14 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru [de/en] 03/2015

Ersatzteilliste - EVO2-NK

Pos. Best.-NR. Stück Bemerkung

Benennung Description
Item Part No Qty. Comments

Ansaugventil Intake Valve

A 160253-KD
EVO2-NK, Leerlaufregelung EVO2-NK, Idle Speed Control

1 N33914 1 Rändelmutter, M6 Knurled nut, M6

2 N3407 2 Zylinderschraube, M6 x 8 Pan head screw, M6 x 8
3 160138 1 Halterung Bracket
4 113018 1 Federführung, 70 x 30 x 1 Spring guide, 70 x 30 x 10
5 113017 1 Kegelfeder, 28 x 48 Conical spring, 28 x 48
6 103549 1 Sechskantmutter Hexagon nut
7 112996 1 Federführung Spring guide
8 107447 1 Feder, 0,9 / 13 / 19,5 x 17 Spring, 0.9 / 13 / 19.5 x 17
9 110800 1 Kolben kpl. Piston cpl.
10 107625 1 V-Ring, 12 x 22 x 5 V-ring, 12 x 22 x 5
11 113932 1 Düse, M5 x 8 Nozzle, M5 x 8
12 111374 1 Reglergehäuse Housing
13 N33938 1 O-Ring, 47,00 x 2 O-ring, 47.00 x 2
14 109212 1 O-Ring, 45,69 x 2,62 O-ring, 45.69 x 2.62
15 115465 1 Sicherungsscheibe Lock washer
16 85323 1 Tellersatz Valve head set
17 100571 1 O-Ring, 7 x 1,5 O-ring, 7 x 1.5
18 115464 1 Stange, SW 14 x 100 Rod, SW 14 x 100

B 126668-KD Ansaugfilter Intake Filter

19 161828 1 Filtergehäuse Filter housing

19a 160137 1 Filtergehäuse oben Filter housing top
19b 126666 1 Filtergehäuse unten Filter housing bottom
20 N37277 1 Luftfilterpatron Intake filte cartridge
Klebe-Dichtring. Adhesive sealing ring.
21 N37434 1 In Baugruppe 126668 auf 126666 In module 126668 glued onto
(Filtergehäuse unten) aufgeklebt. 126666 (Filter housing bottom).

* Graue Bestellnummer Teil oder Baugruppe nicht/bedingt verkaufsfähig

* Gray part number Part or assembly group not/conditionally salable

[de/en] 03/2015 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru 15

ROTORCOMP VERDICHTER Ersatzteilliste - EVO2-NK

Einzelteile Ansaugventil, EVO2-NK, Start-Stop

Single Parts Intake Valve, EVO2-NK, Start Stop

1 A

4
5
6
7
A
8

10

11

16 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru [de/en] 03/2015

Ersatzteilliste - EVO2-NK

Pos. Best.-NR. Stück Bemerkung

Benennung Description
Item Part No Qty. Comments
Ansaugventil, Intake Valve,
A 168973-KD
EVO2-NK, Start-Stop EVO2-NK, Start Stop
1 N33914 1 Rändelmutter, M6 Knurled nut, M6
2 N19541 2 Zylinderschraube, M6 x 60 Pan head screw, M6 x 60
3 1 Halterung Bracket
4 103549 1 Sechskantmutter, M6 Hexagon nut, M6
5 112996 1 Federführung Spring guide
6 107447 1 Feder, 0,9 / 13 / 19,5 x 17 Spring, 0.9 / 13 / 19,5 x 17
7 N24412 2 Gewindestift, M4 x 8 Threaded rod, M4 x 8
8 126838 1 Reglergehäuse Housing
9 N33938 1 O-Ring, 47,00 x 2 O-ring, 47.00 x 2
10 109212 1 O-Ring, 45,69 x 2 O-ring, 45.69 x 2
11 162260 1 Ventilteller mit Stange kpl. Valve disc with rod cpl.

* Graue Bestellnummer Teil oder Baugruppe nicht/bedingt verkaufsfähig

* Gray part number Part or assembly group not/conditionally salable

[de/en] 03/2015 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru 17

ROTORCOMP VERDICHTER Ersatzteilliste - EVO2-NK

Einzelteile Druckhalteventil
Single Parts Minimum Pressure Valve

1
2

4
5
6
7
8 B

10 22 23
11
12 A

21

13

20
14
19

17 18
16
15

18 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru [de/en] 03/2015

Ersatzteilliste - EVO2-NK

Pos. Best.-NR. Stück Bemerkung

Benennung Description
Item Part No Qty. Comments

A 125447-KD Druckhalteventil kpl. Minimum Pressure Valve cpl.

1 N57 1 Sechskantmutter, M8 Hex-nut, M8

2 115060 1 Gewindestift, M8 x 30 Stud, M8x30
3 107585 1 Verschraubung, SW36 x 59 Screw connection, SW36 x 59
4 107493 1 Federführung, D17 x 8 Spring guide, D17 x 8
5 107582 1 Druckfeder Pressure spring
6 107581 1 O-Ring, 13,00 x 2,50 O-ring, 13.00 x 2.50
7 107516 1 O-Ring, 18,00 x 2,00 O-ring, 18.00 x 2.00
8 107836 1 Kolben kpl. Piston cpl.
9 107447 1 Feder, D 0,9 / D 13 / D 19,5 x 17 Spring, D 0.9 / D 13 / D 19.5 x 17
10 107837 1 Ventilteller kpl. Valve head cpl.
11 107516 1 O-Ring, 18,00 x 2,00 O-ring, 18.00 x 2.00
12 104190 1 O-Ring, 26 x 2 O-ring, 26 x 2
13 N33505 1 Gewindestift, M4 x 4 Stud, , M4 x 4
14 N16254 1 O-Ring, 20 x 2 O-ring, 20 x 2
15 N20018 1 G-Einschraubstutzen, G 1/2“ Straight union, G 1/2“
16 N35298 1 Verschlußschraube Plug screw
17 113778 1 Dichtring, A10 x 15 x 2 Sealing ring, A10 x 15 x 2
18 125446 1 Gehäuse Housing
19 N2773 4 Zylinderschraube, M6 x 50 Pan head screw, M6 x 50
20 N20237 1 G-Einschraubstutzen, G 1/8“ Straight union, G 1/8“

21 N31430 1 Einschraubstutzen, M6 Union, M6

22 126235 1 Entlastungsleitung kpl. Relief line cpl.

Magnetventil Solenoid valve

23
Variantenstückliste Variants Parts List
N37454 2/2-Wege-Magnetventil, 12V DC Solenoid valve 2/2 way, 12V DC
2/2-Wege-Magnetventil, 24V AC Solenoid valve 2/2 way, 24V AC
N36696 1
50 - 60 Hz 50 - 60 Hz
N36699 1 2/2-Wege-Magnetventil, 24V DC Solenoid valve 2/2 way, 24V DC
N37869 1 2/2-Wege-Magnetventil, 110V AC Solenoid valve 2/2 way, 110V AC
N37455 1 2/2-Wege-Magnetventil, 110V DC Solenoid valve 2/2 way, 110V DC
N31370 1 2/2-Wege-Magnetventil, 230V AC Solenoid valve 2/2 way, 230V AC
2/2-Wege-Magnetventil, 230V AC Solenoid valve 2/2 way, 230V AC
N37577 1
50 - 60 Hz 50 - 60 Hz

B 120012-KD 1 Druckhalteventil Minimum Pressure Valve

3 - 12 Pos. 3 - 12 Komponente von A Pos. 3 - 12 Component of A ,

* Graue Bestellnummer Teil oder Baugruppe nicht/bedingt verkaufsfähig

* Gray part number Part or assembly group not/conditionally salable

[de/en] 03/2015 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru 19

 Bestellformular
An ROTORCOMP oder Rotorcomp-Vertriebspartner
Fax: +49 (89) 72 409-38
info@rotorcomp.de

Firma Kundennummer

Ansprechpartner

Lieferadresse Rechnungsadresse
Straße Straße

PLZ PLZ
Ort Ort
Land Land
Tel.-Nr.
Fax-Nr.
E-Mail

Typ / Version / Seriennummer Baujahr

Ersatzteilliste Ref-Nr. Änderungsindex Ausgabedatum

Position Bestellnummer Menge Benennung Bemerkung

Datum Unterschrift Kunde

Bestellformular bitte vollständig ausfüllen. Bei Fragen wenden Sie sich bitte an uns oder den zuständigen Vertriebspartner.
Soweit nicht anders vereinbart, gelten die Allgemeinen Geschäftsbedingungen der ROTORCOMP VERDICHTER GmbH.

20 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru [de/en] 03/2015

 Spare parts Order Form
To ROTORCOMP or authorised distributor
Fax +49 (89) 72 409-38
info@rotorcomp.de

Company Name Customer-No.

Contact person

Invoice Address Delivery Address

Street Street

ZIP Code ZIP Code

City City
Country Country
Tel Number
Fax Number
E-Mail

Type / Version / Serial number Year of manufacture

Spare part list Ref. No. Revision index Date of issue

Pos. Part-No. Qty Description Comments

Date Signature

Please make sure to fil in all sections of this form. If you require any help please contact us or your authorised distributor.
Unless otherwise agreed, the General Terms and Conditions of the ROTORCOMP VERDICHTER GmbH apply.

[de/en] 03/2015 ООО "Компрессор ПК", +7 (383) 292-1-898, info@compressor-pk.ru 21

ROTORCOMP VERDICHTER GmbH
Industriestraße 9
82110 Germering
Germany
phone +49 89 72 409 - 0
fax +49 89 72 409 - 38
info@rotorcomp.de
www.rotorcomp.de

A Member of BAUER GROUP
