Hagen F.

Lothes Schienen-Oberbau
Datenblatt LothEx auf Grundplatte

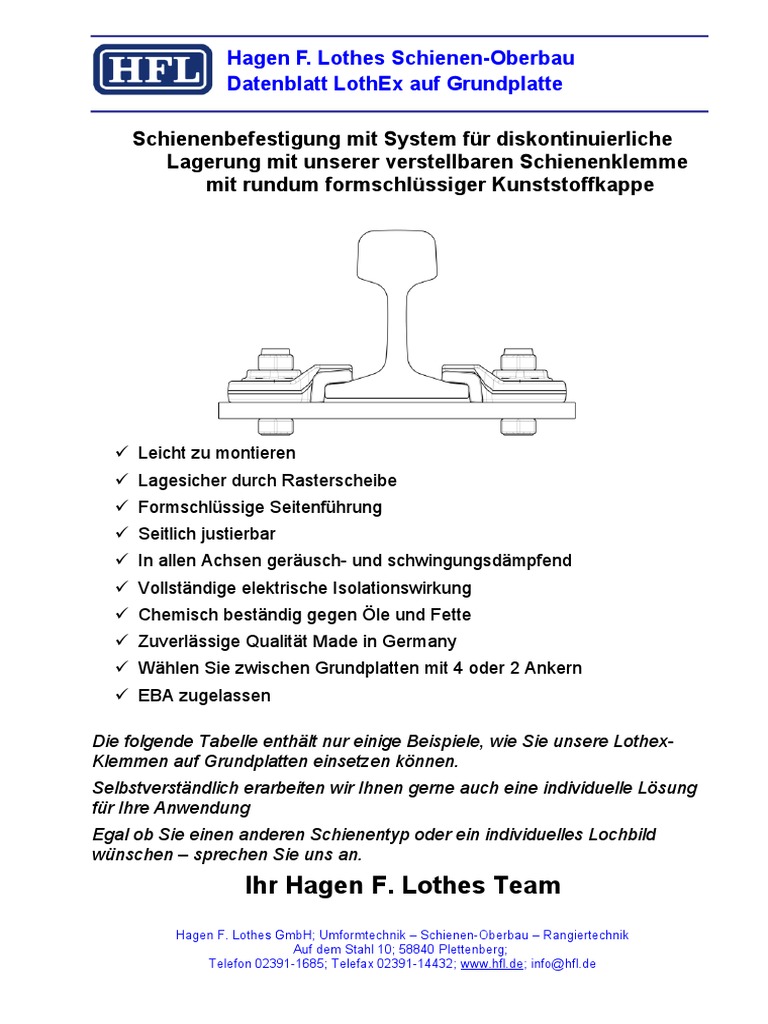

Schienenbefestigung mit System für diskontinuierliche

Lagerung mit unserer verstellbaren Schienenklemme
mit rundum formschlüssiger Kunststoffkappe

Leicht zu montieren
Lagesicher durch Rasterscheibe
Formschlüssige Seitenführung
Seitlich justierbar
In allen Achsen geräusch- und schwingungsdämpfend
Vollständige elektrische Isolationswirkung
Chemisch beständig gegen Öle und Fette
Zuverlässige Qualität Made in Germany
Wählen Sie zwischen Grundplatten mit 4 oder 2 Ankern
EBA zugelassen

Die folgende Tabelle enthält nur einige Beispiele, wie Sie unsere Lothex-
Klemmen auf Grundplatten einsetzen können.
Selbstverständlich erarbeiten wir Ihnen gerne auch eine individuelle Lösung
für Ihre Anwendung
Egal ob Sie einen anderen Schienentyp oder ein individuelles Lochbild
wünschen – sprechen Sie uns an.
Ihr Hagen F. Lothes Team
Hagen F. Lothes GmbH; Umformtechnik – Schienen-Oberbau – Rangiertechnik
Auf dem Stahl 10; 58840 Plettenberg;
Telefon 02391-1685; Telefax 02391-14432; www.hfl.de; info@hfl.de
 Hagen F. Lothes Schienen-Oberbau
Datenblatt LothEx auf Grundplatte

Variante 1: mit 4 Befestigungsankern und separater

Klemmenbefestigung für höchste dynamische Belastungen

Schienen-
z.B. B H Lq Ll K LothEx Anker-
fußbreite Bez.
Schienentyp [mm] [mm] [mm] [mm] [mm] Größe schrauben
[mm]

Gp 2317
105..110 S30, S33, F8 230 170 180 120 167 M1 4 x M12
Lx1

Gp 2718
125 270 180 220 130 196 M2 4 x M16
S41, S49, S54, Lx2
A45, SBBI,
SBBIV Gp 3120
125 310 200 250 140 211 M3 4 x M20
Lx3

UIC60, PRI85R, Gp 3420

150 340 200 280 140 236 M3 4 x M20
A55 Lx3

Hagen F. Lothes GmbH; Umformtechnik – Schienen-Oberbau – Rangiertechnik

Auf dem Stahl 10; 58840 Plettenberg;
Telefon 02391-1685; Telefax 02391-14432; www.hfl.de; info@hfl.de
 Hagen F. Lothes Schienen-Oberbau
Datenblatt LothEx auf Grundplatte

Variante 2: mit 2 Befestigungsankern und separater

Klemmenbefestigung für normale Belastungen

Schienen- Anker-
z.B. Bezeichn B H Lq Ll Kq Kl LothEx
fußbreite schraub
Schienentyp ung [mm] [mm] [mm] [mm] [mm] [mm] Größe
[mm] en

Gp 2312
105..110 S30, S33, F8 230 120 180 70 167 40 M1 2 x M12
Lx1

Gp 2712
125 270 120 220 70 196 40 M2 2 x M16
S41, S49, S54, Lx2
A45, SBBI,
SBBIV Gp 3115
125 310 150 250 90 211 50 M3 2 x M20
Lx3

UIC60, Gp 3415
150 340 150 280 90 236 50 M3 2 x M20
PRI85R, A55 Lx3

Hagen F. Lothes GmbH; Umformtechnik – Schienen-Oberbau – Rangiertechnik

Auf dem Stahl 10; 58840 Plettenberg;
Telefon 02391-1685; Telefax 02391-14432; www.hfl.de; info@hfl.de
 Hagen F. Lothes Schienen-Oberbau
Datenblatt LothEx auf Grundplatte

Variante 3: mit 2 durchgesteckten Befestigungsankern. Die

schlanke Befestigung für mäßige Belastungen

Schienen-
z.B. B H Kq LothEx Anker-
fußbreite Bezeichnung
Schienentyp [mm] [mm] [mm] Größe schraube
[mm]
n

105..110 S30, S33, F8 Gp 2308 Lx1 230 80 167 M1 2 x M12

125 S41, S49, Gp 2708 Lx2 270 80 196 M2 2 x M16

S54, A45,
125 SBBI, SBBIV Gp 3110 Lx3 310 100 211 M3 2 x M20

UIC60,
150 Gp 3410 Lx3 340 100 236 M3 2 x M20
PRI85R, A55
