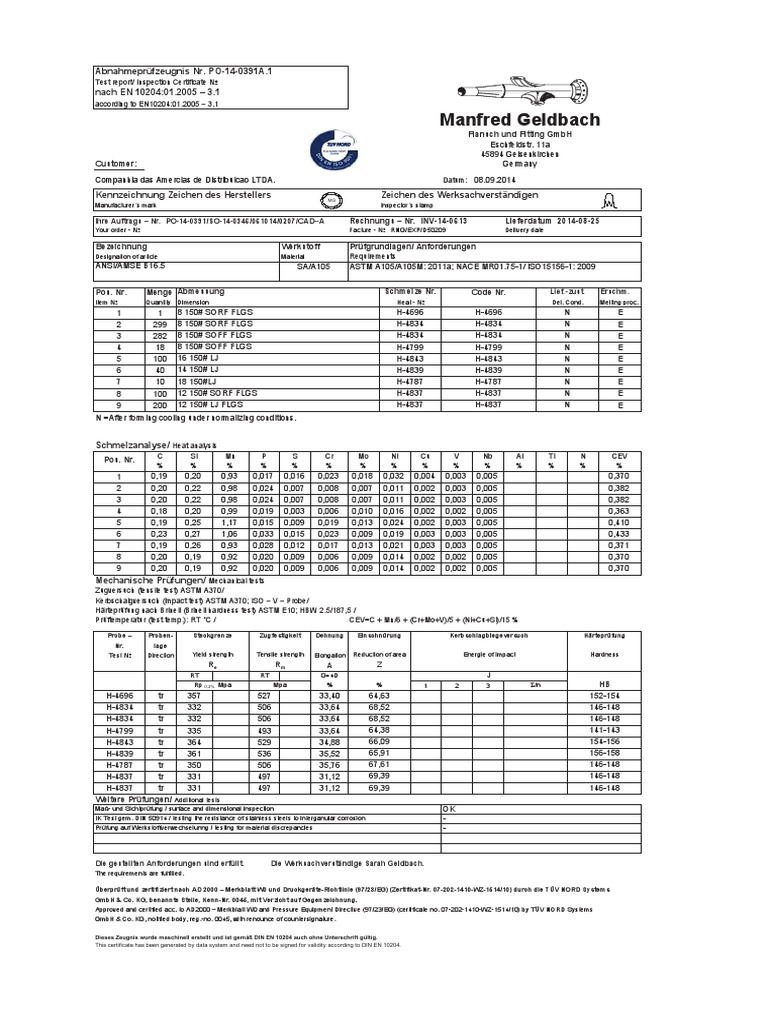

Abnahmeprüfzeugnis Nr. PO-14-0391A.

1
7HVWUHSRUW,QVSHFWLRQ&HUWLILFDWHʋ
nach EN 10204:01.2005 – 3.1
according to EN10204:01.2005 – 3.1

Manfred Geldbach
Flansch und Fitting GmbH
Eschfeldstr. 11a
45894 Gelsenkirchen
Customer: Germany

Companhia das Amercias de Distribuicao LTDA. Datum: 08.09.2014

Kennzeichnung Zeichen des Herstellers MG

Zeichen des Werksachverständigen
Manufacturer´s mark Inspector´s stamp

Ihre Auftrags – Nr. PO-14-0391/SO-14-0346/061014/0207/CAD--A Rechnungs – Nr. INV-14-0613 Lieferdatum 2014-08-25

<RXURUGHUʋ )DFWXUHʋ51*(;3' Delivery date

Bezeichnung Werkstoff Prüfgrundlagen/ Anforderungen

Designation of article Material Requirements
ANSI/AMSE B16.5 SA/A105 ASTM A105/A105M: 2011a; NACE MR01.75-1/ ISO15156-1: 2009

Pos. Nr. Menge Abmessung Schmelze Nr. Code Nr. Lief.-zust. Erschm.
,WHPʋ Quantity Dimension +HDWʋ Del. Cond. Melting proc.
1 1 8 150# SORF FLGS H-4696 H-4696 N E
2 299 8 150# SORF FLGS H-4834 H-4834 N E
3 282 8 150# SOFF FLGS H-4834 H-4834 N E
4 18 8 150# SOFF FLGS H-4799 H-4799 N E
5 100 16 150# LJ H-4843 H-4843 N E
6 40 14 150# LJ H-4839 H-4839 N E
7 10 18 150#LJ H-4787 H-4787 N E
8 100 12 150# SORF FLGS H-4837 H-4837 N E
9 200 12 150# LJ FLGS H-4837 H-4837 N E
N =After forming cooling under normalizing conditions.

Schmelzanalyse/ Heat analysis

C Si Mn P S Cr Mo Ni Cu V Nb Al Ti N CEV
Pos. Nr.
% % % % % % % % % % % % % % %
1 0,19 0,20 0,93 0,017 0,016 0,023 0,018 0,032 0,004 0,003 0,005 0,370
2 0,20 0,22 0,98 0,024 0,007 0,008 0,007 0,011 0,002 0,003 0,005 0,382
3 0,20 0,22 0,98 0,024 0,007 0,008 0,007 0,011 0,002 0,003 0,005 0,382
4 0,18 0,20 0,99 0,019 0,003 0,006 0,010 0,016 0,002 0,002 0,005 0,363
5 0,19 0,25 1,17 0,015 0,009 0,019 0,013 0,024 0,002 0,003 0,005 0,410
6 0,23 0,27 1,06 0,033 0,015 0,023 0,009 0,019 0,003 0,003 0,005 0,433
7 0,19 0,26 0,93 0,028 0,012 0,017 0,013 0,021 0,003 0,003 0,005 0,371
8 0,20 0,19 0,92 0,020 0,009 0,006 0,009 0,014 0,002 0,002 0,005 0,370
9 0,20 0,19 0,92 0,020 0,009 0,006 0,009 0,014 0,002 0,002 0,005 0,370
Mechanische Prüfungen/ Mechanical tests
Zugversuch (tensile test) ASTM A370/
Kerbschalgversuch (impact test) ASTM A370; ISO – V – Probe/
Härteprüfung nach Brinell (Brinell hardness test) ASTM E10; HBW 2.5/187,5 /
Prüftemperatur (test temp.): RT °C / CEV=C + Mn/6 + (Cr+Mo+V)/5 + (Ni+Cu+Si)/15 %

Probe – Proben- Steckgrenze Zugfestigkeit Dehnung Einschnürung Kerbschlagbiegeversuch Härteprüfung

Nr. lage
7HVWʋ Direction Yield strength Tensile strength Elongation Reduction of area Energie of impact Hardness
Re Rm A Z
RT RT G=4D J
Rp 0,2% Mpa Mpa % % 1 2 3 6/n HB
H-4696 tr 357 527 33,40 64,63 152-154
H-4834 tr 332 506 33,64 68,52 146-148
H-4834 tr 332 506 33,64 68,52 146-148
H-4799 tr 335 493 33,64 64,38 141-143
H-4843 tr 364 529 34,88 66,09 154-156
H-4839 tr 361 536 35,52 65,91 156-158
H-4787 tr 350 506 35,76 67,61 146-148
H-4837 tr 331 497 31,12 69,39 146-148
H-4837 tr 331 497 31,12 69,39 146-148
Weitere Prüfungen/ Additional tests
Maß- und Sichtprüfung / surface and dimensional inspection OK
IK Test gem. DIN 50914 / testing the resistance of stainless steels to interganular corrosion -
Prüfung auf Werkstoffverwechselunng / testing for material discrepancies -

Die gestellten Anforderungen sind erfüllt. Die Werksachverständige Sarah Geldbach.

The requirements are fulfilled.

Überprüft und zertifiziert nach AD 2000 – Merkblatt W0 und Druckgeräte-Richtlinie (97/23/EG) (Zertifikat-Nr. 07-202-1410-WZ-1514/10) durch die TÜV NORD Systems
GmbH & Co. KG, benannte Stelle, Kenn-Nr. 0045, mit Verzicht auf Gegenzeichnung.
Approved and certified acc. to AD2000 – Merkblatt W0 and Pressure Equipment Directive (97/23/EG) (certificate no. 07-202-1410-WZ-1514/10) by TÜV NORD Systems
GmbH & Co. KG, notified body, reg.-no. 0045, with renounce of countersignature.

Dieses Zeugnis wurde maschinell erstellt und ist gemäß DIN EN 10204 auch ohne Unterschrift gültig.
This certificate has been generated by data system and need not to be signed for validity according to DIN EN 10204.
