DianawerkMayer ~
.
. ~1e
Dffbetr1e
reporstage
,,Diana", das kennt man, das ist ein Be-
griff. Mayer & Grammelspacher weni-
ger. Wenn man das Standardwerk Lam-
pel/Mahrholdt „ Waffen lexiko n für J ä-
ger und Schützen" (F. C. Mayer Verlag,
München-Solln) von 1971 - siebente
Auflage - aufschlägt, dann findet man
unter dem Stichwort „Mayer & Gram-
melspacher" einen Pfeil und das Stich-
wort „Diana" . ..
Also, schlagen wir dort nach:
,,Diana-Werk, Mayer & Grammelspa-
cher, Rastatt, gegr. 1890 . 1945 bis 1948
total demontiert, jetzt wieder in vollem
Betrieb, neben leichteren Modellen sind
als ausgesprochene Spezial-Matchwaf-
fen zu nennen:
Die Luftgewehre M 60 und M 65. Letz-
teres stellt ebenso eine Weiterentwick-
lung der durch In- und Auslandspatente
geschützten völlig prellschlag- und vi-
brationsfreien Doppelkonstruktion
dar, sowie die Luftpistole M 6.
Von den Luftgewehren ist nur M 50 ein
Modell mit starrem Lauf. Außerdem
Leucht- und Signalpistole Kaliber 26,5
mm.
Diana-Luftpistolen: Das leichte Modell
2, Modell 5 mit neuartigem, fein regu-
lierbarem Druckpunktabzug und auto-
matisch wirkender Abzugssicherung
(DBP). Die Diana-Luftpistole Modell 6
zeigt ein umwälzend neues Konstruk-
tionsprinzip, das totalen Masse- uncl
Bewegungsausgleich bewirkt, wodurch
Prellschlag und Rückstoß völlig aufge-
hoben werden (symmetrisch gesteuerte
Gegenläufigkeit zweier gleichschwerer
Kolben). Neuartiger Kugelverschluß
und Riegelabzug, V,o = 110 m/ s - eine
beachtliche durch deutsche Auslands-
patente geschützte Konstruktion . Ge-
wicht 1350 g.
Diana-Luftgewehr Modell 60, Kipp-
lauf-LG , ebenfalls mit totalem Bewe-
gungs- und Masseausgleich, Riegelab-
zug von 100 bis 400 g verstellbar, Mi-
krometer-Diopter, Vo = 185 m/ s, V,o
150 m/ s."
127 0 1 WAFFENJOURNAL
PROGRAMM WEITER
AUSGEBAUT
Inzwischen hat man sich natürlich in
Rastatt nicht auf diesen Lorbeeren aus-
geruh t; mit den Modellen 10 (Luftpisto-
le) und 75 (Match-Luftgewehr) wurden
neue Sportgeräte geschaffen, die sich
durch höchste Präzision auszeichnen
und vollkommen prellschlag- und rück-
stoßfrei funktionieren. Beide Sportge-
räte - man sollte in diesem Zusammen-
hang den Ausdruck „ Waffe" besser
nicht verwenden - wurden den DWJ-
Lesern unter „ In formationen" vorge-
stellt; das Modell 75 in Heft 5/ 77, Seite
549.
Diana baut Feder-Druckluftwaffen und
dürfte auf diesem Gebiet der vielseitig-
ste Hersteller sein. Das Fertigungspro-
gramm umfaßt derzeit 15 LG und 4 LP.
Da sind zunächst die einfachen „Kna-
benmodelle" mit glattem Lauf mit einer
Länge bis zu 84 cm und einem Gewicht
bis zu 1,2 kg, Modell 1 (November
1952), Modell 15 (Juli 1951) und Modell
16 (September 1950). Die Angaben in
Klammern sind die ersten Verkaufsda-
ten der Diana-Modelle.
Dann folgen die Modelle 22, 23, 25 und
25 D, die mit glattem oder gezogenem
Lauf geliefert werden können. Sie ka-
men im Oktober 1953, im August 1951
und im Dezember 1951 auf den Markt-
bei Diana kann man von der Modellbe-
zeichnung nicht auf die erste Fertigung
schließen; die Modellbezeichnung er-
folgt innerhalb der Firma fortlaufend,
und dabei kommt es zwischen Mo-
dell-Konzeption und Serienfertigung
zu zeitlichen Verschiebungen.
Diese vier Modelle sind kräftige Kna-
benluftgewehre in der preisgünstigen
Mittelklasse. Zum Modell 25 sagt Dia-
na: ,,Außerst sorgfältige Kons truktion
mit hervorragender Treffsicherheit und
Durchschlagskraft. Druckpunktähnli-
cher Abzug, nach Höhe und Seite fe in
verstellbares Mikrometervisier mit

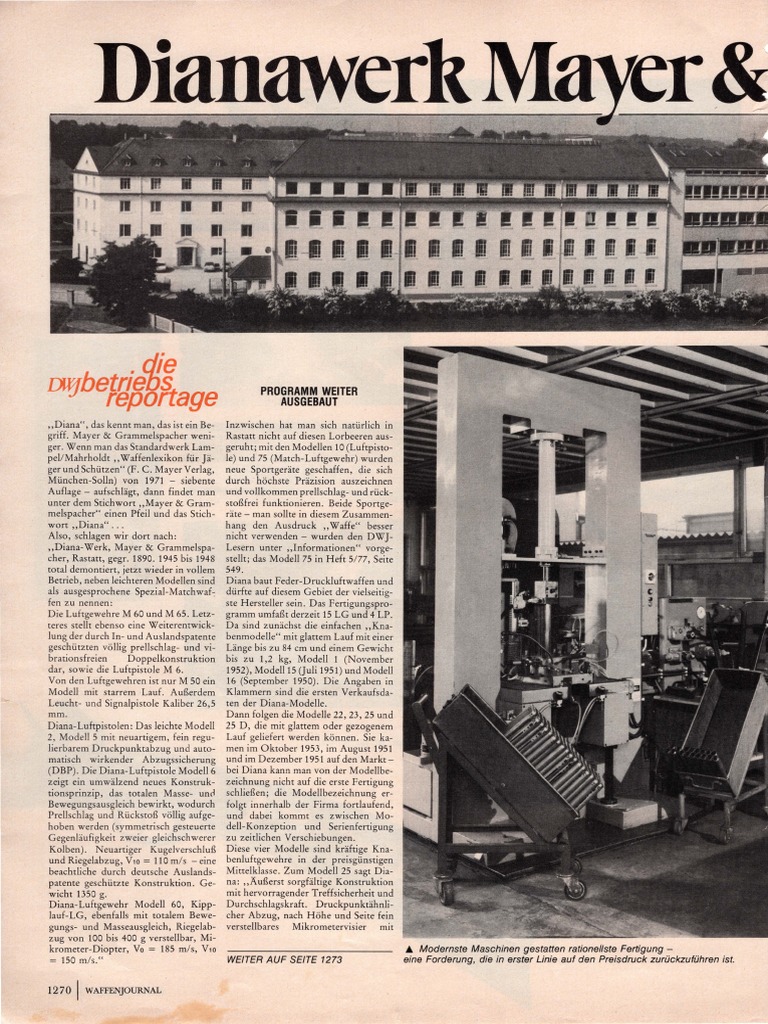

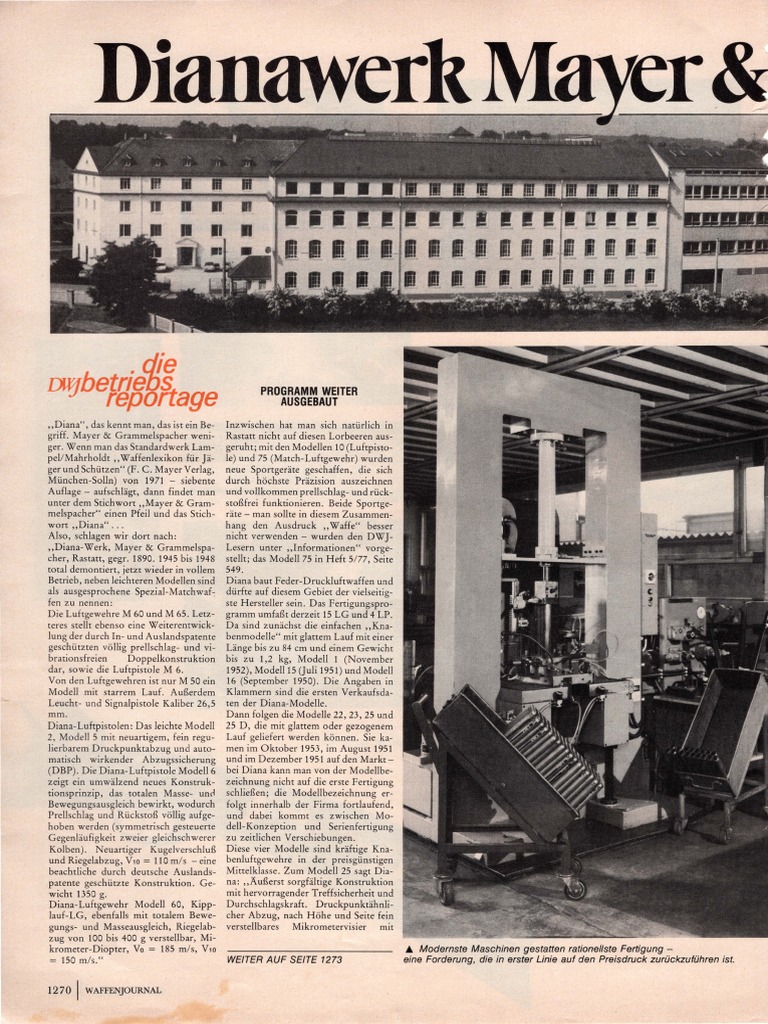

.a. Modernste Maschinen gestatten rationellste Fertigung -
WEITER AUF SEITE 1273 eine Forderung, die in erster Linie auf den Preisdruck zurückzuführen ist.
 A Das alte Firmensignet.
Nebenstehend die
heutigen Zeichen.

~ Kontrolle der Lauf-

bohrung. Auch die vielen
Kontrollen - praktisch
gibt es nach jedem
Arbeitsgang eine Kon-
trolle - dienen der
rationellen Fertigung.
Durch sie wird
systematisch erreicht,
daß nur einwand-
freie Teile in den
nächsten Fertigungs-
gang gehen.

Ein Diana-Luftgewehr
aus den dreißiger
„
Jahren. Hier seine Be-
schreibung aus einem
alten Akah-Katalog:
., Diana No. 20", Luft-
gewehr für Knaben
und Jünglinge, selbst-
tätiger Verschluß, Schraub-
visier, Perlkorn, schwarz
brüniert, Länge 88 cm,
Gewicht 1,3 kg, glatter
Lauf, Kai. 4,5 mm.
Preis RM 12.- .

Si
.1111
BI

A Fräsmaschine zur Zylinderbearbeitung.

Alle Werkzeuge werden übrigens im Werk selbst hergestellt.

WAFFENJOURNAL 11271
• Schaftkopier-
maschine. Auf dieser
Maschine werden
vier Schäfte zur glei-
chen Zeit von oben
nach unten bear-
beitet. Der „ Mutter-
schaft" in der
Mitte ist wesent-
lich stärker gehalten
als die späteren
fertigen Schäfte.

Rechts: Sonderbe-
arbeitungsmaschine
für Laufrohlinge. ..,..

1272 1 WAFFENJOURNAL
 FORTSETZUNG VON SEITE 1270
<11111 Fertigmontage Korn und Kornschutz. Dieses Modell
des Diana LG 35. der preisgünstigen Mittelklasse erfreut
sich dank seiner guten Leistung und fast
unbegrenzter Haltbarkeit allgemeiner
Beliebtheit." Das Modell 25 D hat einen
Spezial-Druckpunktabzug und wird
auch mit aufsteckbarem Uniscope-Ziel-
fernrohr 2,2x 14 oder Zielfernrohr
4 x 20 geliefert.
Modell 27 (Dezember 1951) ist das
„klassische Luftgewehr", von dem
Diana sagt, es habe in hohem Maße
dazu beigetragen, der Firma Weltruf z u
verschaffen. Es hat einen gezogenen
Lauf, wiegt etwa 2,7 kg und ist 106 cm
lang. Der regulierbare, sehr weiche
Spezial-Druckpunktabzug ist durch
deutsches Patent geschützt.
Das Modell 30 (Mai 1972) ist ein Repe-
Der Einschießstand. & Seitenspanner-LG
Hier werden gab es schon
nicht nur die in den fünfziger Jahren:
hochwertigen Sport- die ersten beiden Modelle
Matchgeräte ein- von Diana - Modell O und Modell 10 -
geschossen; auch hatten eine seitliche Hebel-
die „ Knaben- spannung, wie sie im Grundprinzip heute noch
modelle" laufen in den Starrlauf-Matchgewehren zu finden ist.
über diesen Stand,
bevor sie zum
T Versand kommen. ALLE AUFNAHMEN VON DIANAWERK RASTATT
tier- Luftgewehr mit einem unter dem
Lauf angeordneten Röhrenmagazin mit
einem Fassungsvermögen von etwa 125
Rundkugeln im Kaliber 4,4 mm. Es ist
für Jahrmarkt-Schießstände usw. ge-
dacht und hat zwei Zählwerke, wovon
eines ein Dauerzählwerk ist, das nicht
verstellt werden kann.
Die Modelle 35 (] uli 1953) und SO (Mai
1952) sind Übungs- und Sportwaffen,
die auch zur Schädlingsbekämpfung ge-
eignet sind. Hier findet sich schon alles,
was man bei einem „echten" Gewehr
erwartet: Schaft mit Pistolengriff und
Fischhaut, Backe und Gumm1schaft-
kappe. Sie haben ein Mikrometer-Vi-
sier, das nach Höhe und Seite fein ver-
stellbar ist und eine Kornvorrichtung
mit austauschbarem Einsatz. Mit 3
bzw. 3,7 kg Gewicht hat man „schon
etwas in der Hand".
Die „S-Modelle" 25 DS, 27 S und 35 S,
die alle im April 1973 auf den Markt
kamen, wurden vornehmlich für sport-
liche und unterhaltsame Freizeitgestal-
tung enrwickelt. Sie haben einen ab-
geflachten, weitgehend geschlossenen
WAFFENJOURNAL 11273
 ,, Diana No. 2", eine Luftpistole aus der Zeit vor dem zweiten Welt-
krieg, die fast jeder Junge kannte.
T

Modoll 1

A Explosionszeichnung des Modells 1

und des Modells 66. ~

Vorderschaft und Gelenkspannhebel,

der einen sportlichen Anschlag gestat-
tet, ferner eine automatisch wirkende
Abzugssicherung, die ein unbeabsich-
tigtes Auslösen des Abzugs bei geöffne-
tem Lauf verhindert. Auf dem Zylinder
dieser Gewehre befindet sich eine gerif-
felte Prismaschiene zur Montage von
Uniscope- oder Diana-Zielfernrohr.
Die Match-Serie - Modell 60 (Februar
1963 ), Modell 65 (August 1968), Modell
66 (März 1974) und das neue Modell 75
(August 1977) - leiteten eine neue Epo-
che ein . Hier findet sich erstmals das
Doppelkolbensystem, das vollkommen
rückstoß- und prellschlagfrei arbeitet,
es gibt keine Schwerpunktverlagerung
und Vibrationserscheinungen während
der Schußentwicklung. Diese Modelle,
die bis auf das 75 noch Kipplaufspanner / ~

sind, werden in den verschiedensten 11/3

Variationen und allem erdenklichen
Zubehör geliefert - es würde zu weit
führen, hier Einzelheiten zu schildern,
man läßt sich am besten durch den
Fachhandel beraten.

Modell 66
WEHMÜTIGE ERINNERUNGEN
BEI LUFTPISTOLEN
Das setzte - damals hielten die Eltern Die erste „echte" Match-Pistole kam vor 77 Jahren die Produktion aufge-
Bei den Luftpistolen weckt das Modell 2 nicht viel von antiautoritärer Erziehung im April 1960.mit dem Modell 6. Dieses nommen hat. Aus der Zeit vor 1945 gibt
(Januar 1955) wehmütige Erinnerun- - unweigerlich Prügel, Hausarrest und Modell war die erste erschütterungs- es jedoch keinerlei Aufzeichnungen
gen: es gleicht nämlich dem „Pistöl- Streichung des Taschengeldes von wö- und prellschlagfreie Druckluftwaffe der oder Unterlagen mehr. Die dem Kriege
chen", das der Autor dieses Artikels als chentlich 50 Reichspfennigen, sofern Welt und damit eine echte Sensation. folgende Demontage war total - keine
hoffnungsvoller Knabe von 14 Jahren man sich bei solcher „ u ntat" erwischen Der bisher bei Diana erreichte Höhe- Maschine, kein Werkzeug, kein Stück
besaß. Während das Fahrrad den Mu- ließ! Damals kam kein Mensch auf die punkt im Luftpistolenbau wird durch Papier, keine Zeichnung verblieben
stang ersetzen mußte, war die damalige, Idee, daß das „ unberechtigtes Führen das Modell 10 verkörpert, das im Au- dem Werk. Alles verschwand. Demon-
die furchterregende Waffe, die den gan- von Schußwaffen" sei; aber damals gust 1974 Premiere hatte. Dieses Sport- tiert wurde Diana jedoch nicht, wie man
zen Westen (er begann hinter Hagen- hatte ja auch noch der Revierschutz- gerät hier genau zu beschreiben, läßt annehmen sollte, von den Rastatt beset-
becks Tierpark) mitsamt allen sich darin mann ein wachsames Auge, und statt unser Platz nicht zu; die Leser werden zenden Franzosen, sondern von den
befindlichen blutdürstigen Indianer- Jugendarrest genügte ein aufklärendes gebeten, sich bei ihrem Fachhändler Engländern. Sie nahmen auch den Na-
stämmen in Schach hielt. Geschossen Gespräch mit dem Erziehungsberech- eingehende Informationen geben zu las- men mit, und daher führt „unsere"
wurde mit „Kartoffelmunition" (für tigten . . . sen. Diana im Firmenzeichen über dem „i"
Bleikugeln reichte das Taschengeld Die LP 2 wiegt ganze 0,3 kg, das Modell die stilisierte Weinleiter aus dem Stadt-
nicht!) oder mit grünen oder reifen Ho- 5 etwa 1,2 kg- sie, die im Februar 1958 wappen von Rastatt (die drei Firmen-
lunderbeeren. Ein Treffer mit einer rei- auf den Markt kam, erfüllt mit nach WIEDERAUFBAU AUS DEM zeichen am Anfang dieser Geschichte
fen Hollunderbeere hatte meist auch für Höhe und Seite regulierbarem Mikro- NICHTS zeigen die Hauptmarke Diana, die
den Schützen unangenehme Folgen: meter-Visier, verstellbarer Kimmen- Marke „Original", unter der die Er-
Der Saft ließ sich nicht wieder aus den platte und fei n verstellbarem Druck- Unsere Geschichte der Firma Diana be- zeugnisse aus Rastatt in England und in
getroffenen Kleidungsstücken heraus- punktabzug die Voraussetzungen zum ginnt mit der Nachkriegszeit. Das ist in- den USA vertrieben werden, und „Ge-
bringen! sportlichen Übungsschießen. sofern erstaunlich, weil man ja schon cado", unter der sie in Commonwealth

12741 WAFFENJOURNAL
 die Konkurrenz härter. Das gilt nicht
nur für Diana, sondern für alle deut-
schen Firmen, die Präzisionssportge-
räte für den Schießsport herstellen. Die
Spitzensportler dieser Welt schießen
fast ausnahmslos mit Luftdruckwaffen
aus der Bundesrepublik Deutschland.
Hierin liegt ein Qualitätsbeweis, dem
besonderer Wert beizumessen ist: in-
ternational steht das Schießen mit Luft-
- und anderen Übersee- Ländern -ange- einem Höchstmaß an rationeller Ferti- -pistolen in den Preislagen von 42 bis druckwaffen immer noch am Beginn,
boten werden. Darüber hinaus gibt es gung, verbunden mit stetiger Qualitäts- 689 DM betraut-, das dürfte die größte wenn auch sehr starke Bestrebungen
noch die „Heureka"-Linie, die auch kontrolle. Der größte Teil der Ferti- Angebotspalette einer einzigen Firma vorhanden sind, diese Disziplin zu einer
schon aus der Vorkriegszeit in aller gung geht in den Export und hierbei in auf dieser Welt auf diesem speziellen olympischen zu machen. Ist das gelun-
Welt bekannt ist). alle Länder dieser Erde, wenn auch die Gebiet sein. Darüber hinaus baut man gen, ist ein weiterer Schritt getan. Für
europäischen Märkte an der Spitze ste- noch Signalpistolen, Mikrometer- das Schießen mit Luftdruckwaffen als
*
Bei Diana begann man also ganz von hen.
vorn. Da überhaupt nichts mehr vor- Von den ersten Modellen O und 10
handen war, suchte man nach Vor- (noch mit Einstecklauf, da diese Mo-
Diopter, Mikrometer-Visiere und
Scheibenkästen. Eigens für das Luftge-
wehrschießen wurden zwei Zielfern-
Masse,nsport sprechen drei Dinge:
raumsparend, billig in den laufenden
Kosten und leise und somit umwelt-
kriegsmodellen und kopierte, was zu delle in der französischen Besatzungs- rohre - Uniscope-Zielfernrohr und freundlich .
kopieren war. Neue Konstruktionsun- zone nur als „Korkgewehr" ohne Ein- Zielfernrohr 4 x 20- entwickelt, bei de- Verständnis dafür, daß die Waffenge-
terlagen mußten geschaffen werden, stecklauf verkauft werden durften) bis nen konstruktiv besonders zu beachten setzgebung diese Sportgeräte pauschal
neue Maschinen gebaut werden. Sie zu den heutigen Matchausführungen war, daß Luftgewehre der konventio- unter den Begriff „ Waffen" stellt, kann
wurden im Laufe der Zeit immer wieder mußte ein langer Weg zurückgelegt nellen Bauart einen mehr oder weniger man nicht haben. Es sind Sportgeräte,
verbessert und ergänzt; alle Werkzeuge werden. Daß man ihn erfolgreich be- großen Prellschlag haben, dem das Ziel- deren exakte Treffsicherheit für die Ent-
werden im Werk selbst hergestellt. Die- schritten hat, beweist auch die Tatsa- fernrohr ausgesetzt ist. Die Hülse und fernung über 10 Meter ausgelegt sind.
ses „up-to-date-bleiben" ist heute che, daß das alte Werk durch große An- die fest mit ihr verbundene Montage ist Eine solche Einordnung entspricht
wichtiger denn je: wegen des starken bauten auch räumlich erweitert werden aus einem spezifisch leichten Kunststoff nicht dem Produkt und seiner Anwen-
Preisdruckes, insbesondere aus Billig- mußte. gefertigt, der auch die notwendige Ela- dung in einer Sportart, bei der es auf äu-
ländern, und des hohen Kurses der DM Etwa 350 Mitarbeiterinnen und Mitar- stizität besitzt. ßerste Konzentration und Beherr-
kann man heute nur noch über Qualität beiter sind heute mit Fertigung, Ver- Bei Diana blickt man nicht frohgemut in schung des Körpers ankommt.
verkaufen. Der Preisdruck zwingt zu kauf usw. von Druckluftgewehren und die Zukunft- der Markt wird schwerer, Horst Schankliss

WAFFENJOURNAL j 12 7 5
