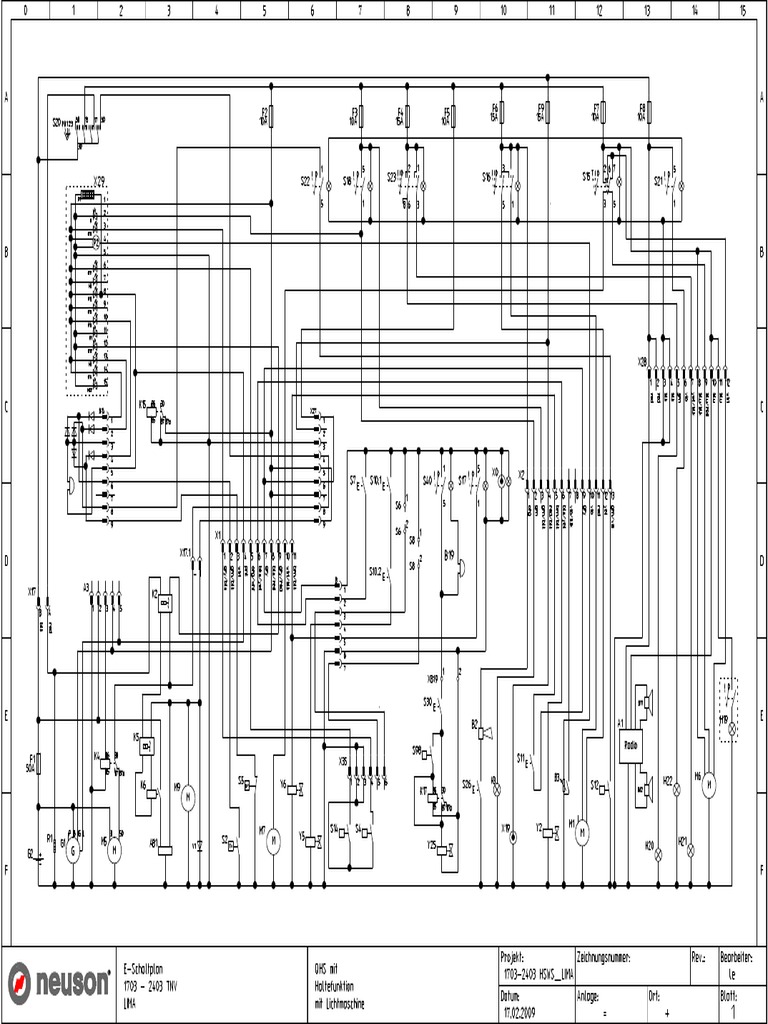

Komponentenliste 1703 - 2403

AB1 stop solenoid Abstellmagnet

B2 horn Hupe
B3 fuel level sensor Dieseltankgeber
B14 Buzzer Summer
B19 Buzzer QHS Summer QHS

G1 alternator Lichtmaschine
A3 charge controller Laderegler

H3 arm light Armscheinwerfer

H9 control lamp overload warning Kontrolllampe Überlastwarnung
H12 control lamp preheating Kontrolllampe Vorglühen
H13 control lamp load control Kontrolllampe Ladekontrolle
H14 control lamp engine temperature Kontrolllampe Motortemperatur
H15 control lamp engine oil pressure Kontrolllampe Motöröldruck
H16 control lamp air filter clogged Kontrolllampe Luftfilterverschmutzung
H17 control lamp hydraulic oil filter clogged Kontrolllampe Hydraulikölfilterverschmutzung
H19 indoor lighting Innenbeleuchtung
H20 cabin roof light front Dachscheinwerfer vorne
H21 cabin roof light back Dachscheinwerfer hinten
H22 rotating lamp Drehleuchte

K2 timer preheating 10 sec. Timer Vorglühen 10sec

K4 starting relais Startrelais
K5 solenoid engine stop timer Zeitrelais Abstellmagnet
K6 solenoid engine stop Relais Abstellmagnet Ziehkontakt
K15 relais load control Relais Ladekontrolle
K17 relais QHS Relais QHS

M1 heating van Heizungslüfter

M5 starter Starter
M6 windscreen wiper Scheibenwischermotor
M7 windscreen washer Scheibenwaschpumpe
M9 fuel pump Dieselpumpe

S2 water temperature switch Wassertemperaturschalter

S4 air filter is clogged Schalter Luftfilter verschmutzt
S5 engine oil pressure Motoröldruck
S6 3rd hydraulik circuit button Taster 3. Steuerkreis
S7 boom swing / extended hydraulic button Taster Zusatzhydr./Schwenken
S8 3rd hydraulik circuit button Taster 3. Steuerkreis
S10.1 safety switch right Sicherheitsschalter links
S10.2 safety switch left Sicherheitsschalter rechts
S11 fast speed switch Schnellfahrschalter
S12 pressure switch overload warn device Druckschalter Überlastwarneinrichtung
S14 hydraulikoil filter is clogged Hydraulikölfilter ist verschmutzt
S15 windscreenwiper / washer Scheibenwischer / wascher
S16 heating van switch Schalter Heizung
S17 fast speed switch Schnellfahrschalter
S18 switch boom light Schalter Armscheinwerfer
S20 starting switch Zündschloss
S21 rotation light switch Schalter Drehleuchte
S22 switch overload warn device Schalter Überlastwarneinrichtung
S23 switch roof light Schalter Dachscheinwerfer
S26 horn switch Taster Hupe
S30 pedal button Fußtaster QHS
S40 switch QHS Schalter QHS
S98 pressure switch QHS Druckschalter QHS

R1 preheating Vorglühanlage
B connector joystick Stecker Joystick
X0 cigarette lighter Zigarettenanzünder
X1 main connector engine cable tree Hauptstecker Motorkabelbaum
X2 main connector engine cable tree Hauptstecker Motorkabelbaum
X4 some engine relays einige Motorrelais
X5 alternator load control Lichtmaschine Ladekontrolle/Erregung
X6 alternator main plus Lichtmaschine Hauptplus
X9 starter main plus Starter Hauptplus
X10 starter solenoid Starterritzel Spule
X17 main connector armrest cable tree Hauptstecker Armlehnenkabelbaum
X18 ground Masse
X19 socket Steckdose
X26 connector to horn button Stecker Hupentaster
X27 connector anti thieft device Stecker Diebstahlsicherung
X28 cabin connector Kabinenstecker
X29 connector instrumenten panel Stecker Anzeigeinstrument

Y2 boom swing / extended hydraulik valve Armschwenk / Zusatzhydraulik Ventil

Y5 safety valve Sicherheitsventil
Y6 fast speed valve Schnellfahrventil
Y25 valve QHS Ventil QHS

F1 main fuse Hauptsicherung

F2 charge controller, display Laderegler, Anzeige
F3 lights arm Beleuchtung Arm
F4 lights cabin Beleuchtung Kabine
F5 valves, lighter Ventile, Zigarettenanzünder
F6 heating van, horn Heizung, Horn
F7 windscreenwiper, 12V/15 cabin, waterpump, interior light Scheibenwischer, 12V/15 Kabine, Waschpumpe, Innenbeleuchtung
F8 12V/30 cabin, rotating light, radio 12V/30 Kabine, Drehlicht, Radio
F9 socket, anti-theft device Steckdose, Diebstahlsicherung
