vorläufig Plattenzylinder

6 Diagonalregister
confidential
UTKF30070700___00000_002
UTKF30070700000000000

6.1 Funktion des Diagonalregisters

GR F30070700000000000

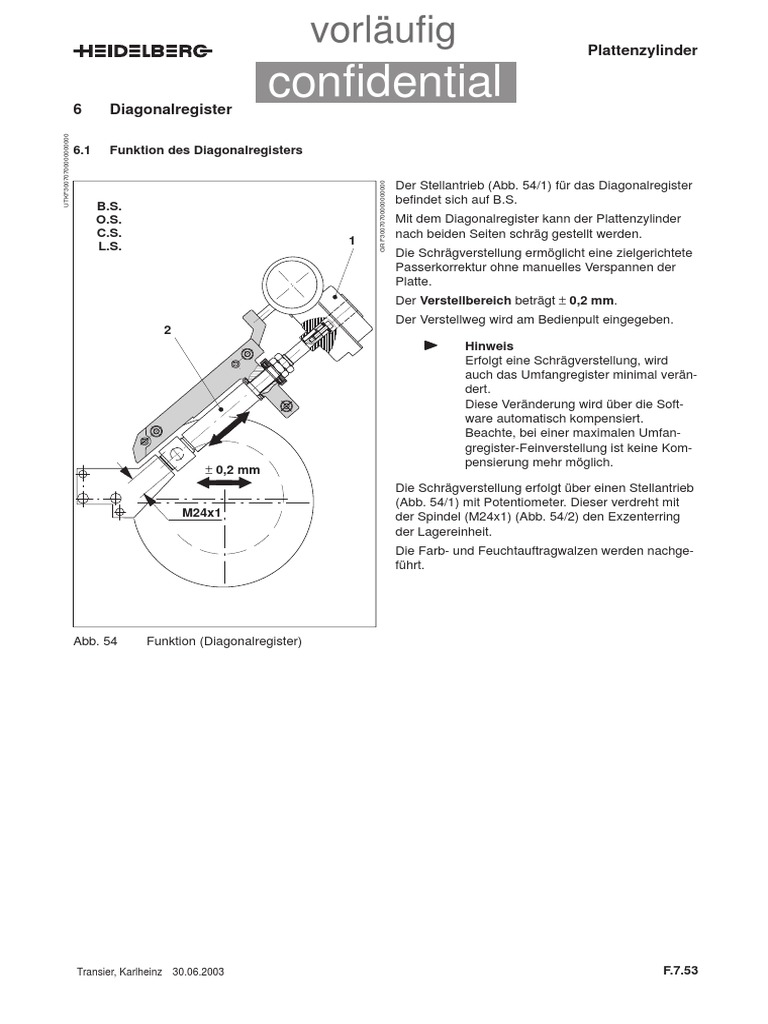

Der Stellantrieb (Abb. 54/1) für das Diagonalregister
befindet sich auf B.S.
B.S.
O.S. Mit dem Diagonalregister kann der Plattenzylinder
C.S. nach beiden Seiten schräg gestellt werden.
1
L.S. Die Schrägverstellung ermöglicht eine zielgerichtete
Passerkorrektur ohne manuelles Verspannen der
Platte.
Der Verstellbereich beträgt ± 0,2 mm.
Der Verstellweg wird am Bedienpult eingegeben.
2
Hinweis
Erfolgt eine Schrägverstellung, wird
auch das Umfangregister minimal verän-
dert.
Diese Veränderung wird über die Soft-
ware automatisch kompensiert.
Beachte, bei einer maximalen Umfan-
gregister-Feinverstellung ist keine Kom-
pensierung mehr möglich.
± 0,2 mm
Die Schrägverstellung erfolgt über einen Stellantrieb
(Abb. 54/1) mit Potentiometer. Dieser verdreht mit
M24x1 der Spindel (M24x1) (Abb. 54/2) den Exzenterring
der Lagereinheit.
Die Farb- und Feuchtauftragwalzen werden nachge-
führt.

Abb. 54 Funktion (Diagonalregister)

Transier, Karlheinz 30.06.2003 F.7.53

Plattenzylinder
vorläufig
UTKF30070700___00000_003

6.2 Aufbau des Diagonalregisters

confidential

GR F30070701000000000
1 Anschlag
B.S. 2 Kloben
O.S. 3 Spindel (M24x1)
C.S. 4 Halter
L.S. 6
5 5 Schaftschraube
6 Stellantrieb M53 (mit Potentiometer)
7 Axialnadellager
4 8 Trockenbuchse

7
1
8

Abb. 55 Aufbau (Diagonalregister)

F.7.54 Transier, Karlheinz 30.06.2003

 vorläufig Plattenzylinder

UTKF30070700___00000_004

6.3 Diagonalregister (Einstellmaße)

confidential

GR F30070702000000000
1...n M53

B.S.
O.S.
C.S.
L.S.
M24x1

Abb. 56 Diagonalregister (Einstellmaße)

Anzeige Mechanik Potentiometer Bemerkung

Abstand (Abb. 56/x) Spannungswert
–0,15 mm X+3,73 mm 0,64 V
0,00 mm (X mm) 2,50 V Justagestellung
(Mechanische und elektrische
Grundstellung)
Abstand x auf eingravierten Wert
(Abb. 56/1) (saugend) stellen
0,15 mm X–3,73 mm 4,37 V
Tab. 5
D Mechanische Grundstellung (Abb. 56/x) und
elektrische Grundstellung (2,5V) müssen über-
einstimmen.

Transier, Karlheinz 30.06.2003 F.7.55

Plattenzylinder
vorläufig
UTKF30070700___00000_005

6.4 Diagonalregister einstellen

confidential

GR F30070703000000000
Werkzeuge/Lehren
B.S. D Fühlerlehre
O.S.
C.S.
L.S. Einstellvorgang

1. Alle Registerverstellungen (Seiten-/Umfang-/

Diagonalregister) auf Null stellen (Anzeige
0,00).
2. Schlauchschelle (Abb. 57/6) lösen und Kunst-
stoffhaube (Abb. 57/5) abnehmen.
3. Stellantrieb (Abb. 57/2) mit Schraubendreher
1 2 (Abb. 57/3) drehen, bis der Abstand x
(Abb. 57/x) den eingravierten Wert (Abb. 57/1)
2,5 V erreicht hat.
Hierbei Abstand x mit Fühlerlehre prüfen.

Hinweis
Größere Verstellwege mit Stellantrieb
verfahren.

Die mechanische Nullstellung ist erreicht, der Plat-

tenzylinder steht parallel.

4. Schraubendreher (Abb. 57/4) ansetzen und ein-

drücken. Potentiometer (Abb. 57/7) auf Span-
3 nungswert 2,5 V nachjustieren.

Hinweis
Potentiometer hat eine Federkupplung,
4 im eingedrücktem Zustand lässt sich
M24x1
der Potentiometer verstellen.

5. Grundeinstellung (Nullstellung) und Verstellbe-

reiche prüfen.
6. Kunststoffhaube (Abb. 57/5) wieder befestigen.

5 Hinweis
Kunststoffhaube muss wieder dicht
sein.
2

6
7

Abb. 57 Diagonalregister einstellen

F.7.56 Transier, Karlheinz 30.06.2003

 vorläufig Plattenzylinder

UTKF30070700___00000_006

6.5 1...nM56 Stellantrieb austauschen

confidential

GR F30070704000000000
Austauschvorgang
B.S. 1
O.S. Hinweis
C.S. 2 Zum Tauschen des Stellantriebs muss
L.S. die gesamte Einheit zuerst ausgebaut
3 werden.

1. Gesamte Einheit ausbauen.

2. Zylinderschraube (Abb. 58/1) herausdrehen
4 und Unterlegscheibe (Abb. 58/2) entfernen.
3. Stellantrieb (Abb. 58/3) von Spindel (Abb. 58/5)
und Schaftschraube (Abb. 58/4) abziehen.
4. Neuen Stellantrieb auf die Spindel und die
Schaftschraube aufschieben.
5. Zylinderschraube (Abb. 58/1) mit Unterleg-
scheibe (Abb. 58/2) eindrehen.
5
6. Gesamte Einheit einbauen.
7. Diagonalregister einstellen und Funktion prüfen.

1...n M56 Hinweis

Vor der Kennziffer M56 steht die Orts-
kennziffer bezogen auf das jeweilige
Druckwerk.

Abb. 58 1...nM56 Stellantrieb austauschen Beispiele:

2M56=Stellantrieb M56 im 2 Druckwerk
4M56=Stellantrieb M56 im 4 Druckwerk

Transier, Karlheinz 30.06.2003 F.7.57
