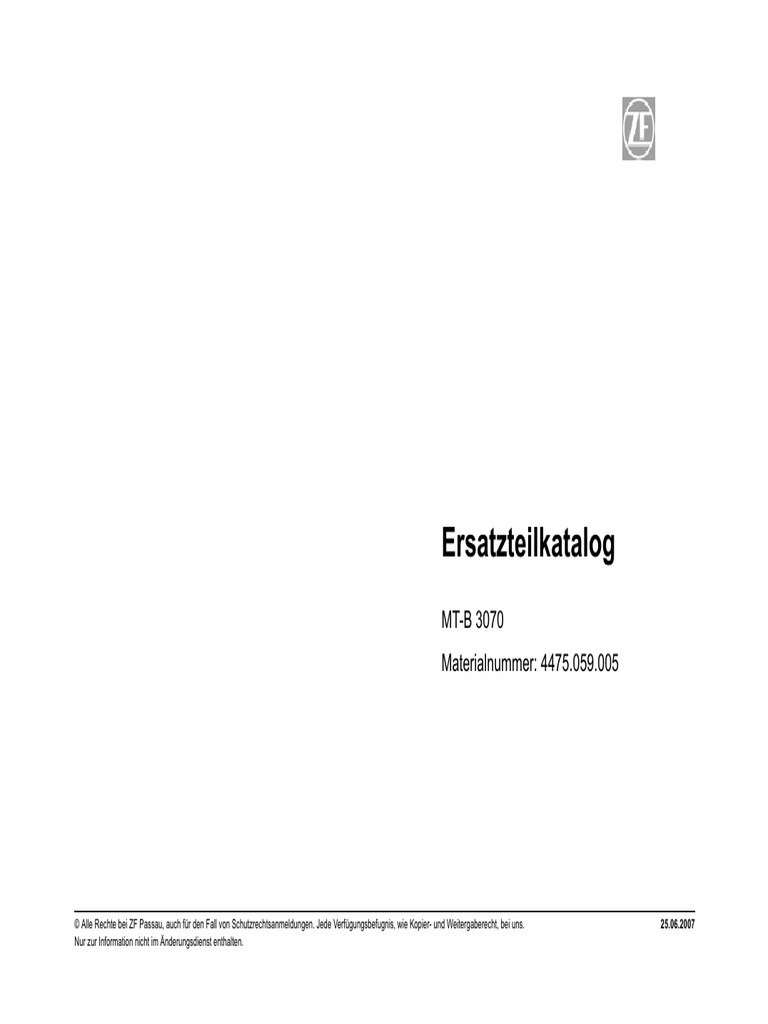

Ersatzteilkatalog

MT-B 3070
Materialnummer: 4475.059.005

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
 Materialnummer: 4475.059.005 MT-B 3070 /
Technisches Deckblatt
Seite 1 von 2

Pos. Informationen Änderungsnummer

KUNDENNAME: -
KUNDEN-IDENT-NUMMER: -
FAHRZEUGBEZEICHNUNG: -
MOTORLEISTUNG: P= 79KW
REIFENGROESSE: 16,9X28
REIFENRADIUS: 0,630 M
ENDGESCHWINDIGKEIT: 40 KM/H
PRODUKTBESCHREIBUNG: ZF- MULTITRAC ACHSE
FAHRZEUGART: BAGGERLADER
ACHSENTYP: MT-B 3070
AUSFUEHRUNG: STARR
ACHSANORDNUNG: HINTERACHSE
DREHRICHTUNG RITZEL : MUL
TELLERRADLAGE: RECHTS
SPIRALRICHTUNG: RECHTS
ANTRIEBSFLANSCH: FLANSCH AD=120 *LZ=8 *D=M10,1
FLANSCHMASS.: 1.529 MM
AUFHAENGUNG: FEDERBLATT
BEFESTIGUNGSMASSE/MM: 863X965(162/8XD= 20)
QUERDIFFERENTIAL: SPERRDIFFERENTIAL
SPERRWERT: 100%
DIFFERENTIAL- SPERRE: KLAUE
BETAETIGUNG: HYDRAULISCH
ANSCHLUSS: 7/16 -20 UNF-2B
ACHSUEBERSETZUNG: 19,840
PLANETENTRIEB: P4, I=6,4
BREMSE: BETRIEBSBREMSE
PARKBREMSE
BETRIEBSBREMSE: 2 X LAMELLENBREMSE 232 X 154 X3
LAMELLENART: PAPIERLAMELLE

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
 Materialnummer: 4475.059.005 MT-B 3070 /
Technisches Deckblatt
Seite 2 von 2

Pos. Informationen Änderungsnummer

BREMSANSCHLUSS: 9/16 - 18 UNF 2B HORIZONTAL
PARKBREMSE: TROCKENE SCHEIBENBREMSE
FELGENLOCHKREIS: 335,00 MM
RADANSCHLUSS: GEWINDE 10 X M22 X 1,5
RADMUTTER: OHNE
TYPENSCHILD: ZF- STANDARD
OELFUELLUNG ACHSE: MIT ***
OELMENGE GESAMT CA: 16,0 L
OELSORTE: TE ML 05 (TITAN POWERFLUID)
OELSORTE ZUL.: TE ML 05 E/F/G
FARBE: 2 MAIS-GELB RAL 1006
ABD. FARBFREIE FLAECHE: STANDARD BAGGERLADER
DOKUMENTATION: --------------------------***
SCHNITTZEICHNUNG: 4475 058 018
EINBAUZEICHNUNG: 4475 658 008
PRUEFANWEISUNG: 4475 760 020
*

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Baugruppenübersicht Materialnummer: 4475.059.005 MT-B 3070 /
Seite 1 von 1

Bildtafel Pos. Materialnummer Benennung VKF Änd.-Nr. Änd.-Einl. Fabr.-Nr. Materialmerkmal / Tech. Info. KZ
447510210200 001 4475.102.212 ANTRIEB 1 00.00.0000 0
447510210150 002 4475.102.462 ANTRIEB 1 00.00.0000 0
446115301800 003 4461.153.077 DIFFERENTIAL 1 00.00.0000 0
447510605100 004 4475.106.089 LAMELLENBREMSE 1 00.00.0000 0
447510115200 005 4475.101.209 ACHSBRUECKE 1 00.00.0000 0
447510115900 006 4475.101.612 ACHSBRUECKE 1 00.00.0000 0
447512001600 007 4475.120.043 ABTRIEB 1 00.00.0000 0
447510700650 008 4475.107.014 PARKBREMSE 1 00.00.0000 0
440019900700 009 4400.199.476 LOSTEILE 1 00.00.0000 0

VKF Vorkommensfaktor KZ Kennzeichen (Abgabeschlüssel)

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Bildtafel Seite 1 von 1 Materialnummer: 4475.059.005
Bildtafel: 447510210200
MT-B 3070 /
ANTRIEB
Material-Baugruppen-Nummer: 4475.102.212

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Stückliste Materialnummer: 4475.059.005
Bildtafel: 447510210200
MT-B 3070 /
Seite 1 von 3
Material-Baugruppen-Nummer: 4475.102.212

Pos. Materialnummer Benennung VKF Änd.-Nr. Änd.-Einl. Fabr.-Nr. Materialmerkmal / Tech. Info. WTB Fremdmaterial-Nr. KZ Gewicht LW
K01439/
010 4475.309.185 TELLERRAD 1 00.00.0000 00.00.0000 Z=31 RE IN 4475 309 187 0 0,000
06
K01439/
020 4475.309.186 RITZEL 1 00.00.0000 00.00.0000 Z=10 LI IN 4475 309 188 0 0,000
06
050 --- EINSTELLSCHEIBE 1 00.00.0000 0 0
/010 4407.301.137 SCHEIBE 1 00.00.0000 S=2,0 IN 4407 301 141 0 0,035
/020 4407.301.138 SCHEIBE 1 00.00.0000 S=1,8 IN 4407 301 141 0 0,033
/030 4407.301.139 SCHEIBE 1 00.00.0000 S=1,5 IN 4407 301 141 0 0,027
/040 4407.301.140 SCHEIBE 1 00.00.0000 S=1,2 IN 4407 301 141 0 0,022
/050 4407.301.146 SCHEIBE 1 00.00.0000 S=1,9 IN 4407 301 141 0 0,035
/060 4407.301.145 SCHEIBE 1 00.00.0000 S=1,7 IN 4407 301 141 0 0,030
/070 4407.301.144 SCHEIBE 1 00.00.0000 S=1,6 IN 4407 301 141 0 0,030
/080 4407.301.143 SCHEIBE 1 00.00.0000 S=1,4 IN 4407 301 141 0 0,025
/090 4407.301.142 SCHEIBE 1 00.00.0000 S=1,3 IN 4407 301 141 0 0,025
/100 4044.301.114 SCHEIBE 1 00.00.0000 S=1,0 IN 4407 301 141 0 0,018
/110 4044.301.113 SCHEIBE 1 00.00.0000 S=0,9 IN 4407 301 141 0 0,016
/120 4044.301.112 SCHEIBE 1 00.00.0000 S=0,8 IN 4407 301 141 0 0,015
/130 4044.301.111 SCHEIBE 1 00.00.0000 S=0,7 IN 4407 301 141 0 0,013
/140 4044.301.110 SCHEIBE 1 00.00.0000 S=0,6 IN 4407 301 141 0 0,010
/150 4407.301.015 SCHEIBE 1 00.00.0000 S=0,5 IN 4407 301 141 0 0,010
/160 4407.301.026 SCHEIBE 1 00.00.0000 S=0,3 IN 4407 301 141 0 0,005
/170 4407.301.027 SCHEIBE 1 00.00.0000 S=0,2 IN 4407 301 141 0 0,005
/180 4407.301.123 SCHEIBE 1 00.00.0000 S=0,1 IN 4407 301 141 0 0,004
/190 0730.008.780 SCHEIBE 1 00.00.0000 S=0,75 IN 4407 301 141 0 0,015
/200 0730.008.779 SCHEIBE 1 00.00.0000 S=0,65 IN 4407 301 141 0 0,010
/210 0730.009.164 SCHEIBE 1 00.00.0000 S=1,25 IN 4407 301 141 0 0,025
/220 0730.009.165 SCHEIBE 1 00.00.0000 S=1,35 IN 4407 301 141 0 0,025
/230 0730.009.166 SCHEIBE 1 00.00.0000 S=1,45 IN 4407 301 141 0 0,025
/240 0730.009.167 SCHEIBE 1 00.00.0000 S=1,55 IN 4407 301 141 0 0,030
/250 0730.009.168 SCHEIBE 1 00.00.0000 S=1,65 IN 4407 301 141 0 0,030
/260 0730.009.169 SCHEIBE 1 00.00.0000 S=1,75 IN 4407 301 141 0 0,030
/270 0730.009.170 SCHEIBE 1 00.00.0000 S=1,85 IN 4407 301 141 0 0,035
080 --- KEG.ROLLENLAGER 1 00.00.0000 0 0,000
/010 4475.202.007 KEG.ROLLENLAGER 1 00.00.0000 0 0
/020 0750.117.179 KEG.ROLLENLAGER 1 00.00.0000 0 1,400

VKF Vorkommensfaktor WTB Wahlweise technischer Baukasten KZ Kennzeichen (Abgabeschlüssel) LW Lieferwerk

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Stückliste Materialnummer: 4475.059.005
Bildtafel: 447510210200
MT-B 3070 /
Seite 2 von 3
Material-Baugruppen-Nummer: 4475.102.212

Pos. Materialnummer Benennung VKF Änd.-Nr. Änd.-Einl. Fabr.-Nr. Materialmerkmal / Tech. Info. WTB Fremdmaterial-Nr. KZ Gewicht LW
110 --- RING 1 00.00.0000 0 0
/010 0730.161.691 RING 1 00.00.0000 S=16,0 IN 0730 161 690 0 0,080
/020 0730.161.692 RING 1 00.00.0000 S=16,1 IN 0730 161 690 0 0,090
/030 0730.161.693 RING 1 00.00.0000 S=16,2 IN 0730 161 690 0 0,090
/040 0730.161.694 RING 1 00.00.0000 S=16,3 IN 0730 161 690 0 0,090
/050 0730.161.695 RING 1 00.00.0000 S=16,4 IN 0730 161 690 0 0,090
/060 0730.161.696 RING 1 00.00.0000 S=16,5 IN 0730 161 690 0 0,090
/070 0730.161.697 RING 1 00.00.0000 S=16,6 IN 0730 161 690 0 0,090
/080 0730.161.698 RING 1 00.00.0000 S=16,7 IN 0730 161 690 0 0,090
/090 0730.161.699 RING 1 00.00.0000 S=16,8 IN 0730 161 690 0 0,090
/100 0730.161.700 RING 1 00.00.0000 S=16,92 IN 0730 161 690 0 0,090
/120 0730.161.702 RING 1 00.00.0000 S=17,10 IN 0730 161 690 0 0,090
/130 0730.161.703 RING 1 00.00.0000 S=17,2 IN 0730 161 690 0 0,090
/140 0730.161.704 RING 1 00.00.0000 S=17,3 IN 0730 161 690 0 0,090
/150 0730.161.705 RING 1 00.00.0000 S=17,4 IN 0730 161 690 0 0,090
/170 0730.162.677 RING 1 00.00.0000 S=16,86 IN 0730 161 690 0 0,100
/200 0730.162.680 RING 1 00.00.0000 S=16,98 IN 0730 161 690 0 0,100
/210 0730.162.681 RING 1 00.00.0000 S=17,04 IN 0730 161 690 0 0,100
/230 0730.162.903 RING 1 00.00.0000 A=16,56 IN 0730 161 690 0 0,090
/240 0730.162.904 RING 1 00.00.0000 A=16,62 IN 0730 161 690 0 0,090
/250 0730.162.905 RING 1 00.00.0000 A=16,64 IN 0730 161 690 0 0,090
/260 0730.162.906 RING 1 00.00.0000 A=16,68 IN 0730 161 690 0 0,090
/270 0730.162.907 RING 1 00.00.0000 A=16,72 IN 0730 161 690 0 0,090
/280 0730.162.908 RING 1 00.00.0000 A=16,74 IN 0730 161 690 0 0,090
/300 0730.162.910 RING 1 00.00.0000 A=16,76 IN 0730 161 690 0 0,090
/310 0730.162.911 RING 1 00.00.0000 A=16,78 IN 0730 161 690 0 0,090
/320 0730.162.912 RING 1 00.00.0000 A=16,82 IN 0730 161 690 0 0,090
/330 0730.162.913 RING 1 00.00.0000 A=16,84 IN 0730 161 690 0 0,090
/340 0730.162.914 RING 1 00.00.0000 A=16,88 IN 0730 161 690 0 0,095
/350 0730.162.915 RING 1 00.00.0000 A=16,9 IN 0730 161 690 0 0,095
/360 0730.162.916 RING 1 00.00.0000 A=16,94 IN 0730 161 690 0 0,095
/370 0730.162.936 RING 1 00.00.0000 A=16,66 IN 0730 161 690 0 0,090
/380 0730.162.937 RING 1 00.00.0000 A=16,96 IN 0730 161 690 0 0,090
/390 0730.162.938 RING 1 00.00.0000 A=17,0 IN 0730 161 690 0 0,090
/400 0730.162.939 RING 1 00.00.0000 A=17,02 IN 0730 161 690 0 0,095

VKF Vorkommensfaktor WTB Wahlweise technischer Baukasten KZ Kennzeichen (Abgabeschlüssel) LW Lieferwerk

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Stückliste Materialnummer: 4475.059.005
Bildtafel: 447510210200
MT-B 3070 /
Seite 3 von 3
Material-Baugruppen-Nummer: 4475.102.212

Pos. Materialnummer Benennung VKF Änd.-Nr. Änd.-Einl. Fabr.-Nr. Materialmerkmal / Tech. Info. WTB Fremdmaterial-Nr. KZ Gewicht LW
/410 0730.162.940 RING 1 00.00.0000 A=17,06 IN 0730 161 690 0 0,095
/420 0730.162.941 RING 1 00.00.0000 A=17,08 IN 0730 161 690 0 0,095
/430 0730.162.942 RING 1 00.00.0000 A=17,12 IN 0730 161 690 0 0,095
/440 0730.162.943 RING 1 00.00.0000 A=17,14 IN 0730 161 690 0 0,095
/450 0730.162.944 RING 1 00.00.0000 A=17,16 IN 0730 161 690 0 0,095
/460 0730.162.945 RING 1 00.00.0000 A=17,18 IN 0730 161 690 0 0,095
/470 0730.162.946 RING 1 00.00.0000 A=17,22 IN 0730 161 690 0 0,095
/480 0730.162.947 RING 1 00.00.0000 A=17,24 IN 0730 161 690 0 0,090
/490 0730.162.948 RING 1 00.00.0000 A=17,26 IN 0730 161 690 0 0,090
/500 0730.162.949 RING 1 00.00.0000 A=17,28 IN 0730 161 690 0 0,090
150 0750.117.354 ROLLENLAGER 1 00.00.0000 0 0,800
270 0730.105.558 SCHEIBE 1 00.00.0000 A=6.00 0 0,070
K00318/
290 0637.002.033 6KT.MUTTER 1 00.00.0000 00.00.0000 BM 30X1,5 DI 0 0,129
06

VKF Vorkommensfaktor WTB Wahlweise technischer Baukasten KZ Kennzeichen (Abgabeschlüssel) LW Lieferwerk

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Bildtafel Seite 1 von 1 Materialnummer: 4475.059.005
Bildtafel: 447510210150
MT-B 3070 /
ANTRIEB
Material-Baugruppen-Nummer: 4475.102.462

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Stückliste Materialnummer: 4475.059.005
Bildtafel: 447510210150
MT-B 3070 /
Seite 1 von 1
Material-Baugruppen-Nummer: 4475.102.462

Pos. Materialnummer Benennung VKF Änd.-Nr. Änd.-Einl. Fabr.-Nr. Materialmerkmal / Tech. Info. WTB Fremdmaterial-Nr. KZ Gewicht LW
K01543/
030 0734.319.745 WELLENDICHTRING 1 00.00.0000 00.00.0000 BASLSFX6765-105-10/14. 5 CO 0 0,080
05
042 4460.305.034 ANTRIEBSFLANSCH 1 00.00.0000 Z=32 0 2,100
043 4472.399.018 ABSCHIRMBLECH 1 00.00.0000 0 0,105
044 0736.020.133 6KT.SCHRAUBE 8 00.00.0000 M10X1X40IN 0736 020 090 0 0,037
045 0730.061.083 ROHR 2 00.00.0000 X=10 IN 0730 061 074 0 0,014
K01594/
060 0637.011.534 6KT.MUTTER 2 00.00.0000 00.00.0000 V M 10X1 AUSG.87- 05 DI 0 0,011
05

VKF Vorkommensfaktor WTB Wahlweise technischer Baukasten KZ Kennzeichen (Abgabeschlüssel) LW Lieferwerk

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Bildtafel Seite 1 von 1 Materialnummer: 4475.059.005
Bildtafel: 446115301800
MT-B 3070 /
DIFFERENTIAL
Material-Baugruppen-Nummer: 4461.153.077

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Stückliste Materialnummer: 4475.059.005
Bildtafel: 446115301800
MT-B 3070 /
Seite 1 von 1
Material-Baugruppen-Nummer: 4461.153.077

Pos. Materialnummer Benennung VKF Änd.-Nr. Änd.-Einl. Fabr.-Nr. Materialmerkmal / Tech. Info. WTB Fremdmaterial-Nr. KZ Gewicht LW
010 4481.345.086 ACHSKEGELRAD 1 00.00.0000 Z=29 D-TEIL 0 0,000
020 4481.345.087 ACHSKEGELRAD 1 00.00.0000 Z=29 D-TEIL 0 0,000
030 4481.333.095 AUSGL.KEGELRAD 4 00.00.0000 Z=10 D-TEIL 0 0,000
K01378/
040 0730.113.743 ANLAUFSCHEIBE 2 00.00.0000 00.00.0000 A=3.1 D-TEIL 0 0,000
06
050 0730.113.404 ANLAUFSCHEIBE 4 00.00.0000 22,2X54X1,5 D-TEIL 0 0,000
K00845/
060 4461.253.013 DIFF.KORB 1 00.00.0000 00.00.0000 KPL. D-TEIL 0 0,000
06
090 4461.301.104 AUSGLEICHSTERN 1 00.00.0000 D-TEIL 0 0,000
100 0636.101.620 ZYL.SCHRAUBE 16 00.00.0000 M 12 X100 IS 0 0,000
K00938/
130 0631.328.627 SPANNSTIFT 4 00.00.0000 00.00.0000 S 16 X 28 FA 0 0,020
06
K00938/
140 0631.328.513 SPANNSTIFT 4 00.00.0000 00.00.0000 S 10 X 24 FA 0 0,008
06
150 4475.319.054 SPERRSCHIEBER 1 00.00.0000 Z=48 D-TEIL 0 1,300
160 0732.042.457 DRUCKFEDER 1 00.00.0000 0 0,150
170 0735.368.077 AXIALNADELKRANZ 1 00.00.0000 0 0,025
180 4475.309.039 KOLBEN 1 00.00.0000 D-TEIL 0 0,670
K00845/
190 0734.317.407 NUTRING 1 00.00.0000 00.00.0000 85X94.8X5.5 49020176 ME 0 0,000
06
K00845/
200 0734.317.408 NUTRING 1 00.00.0000 00.00.0000 92X101.8X5.5 49020163 ME 0 0,000
06

VKF Vorkommensfaktor WTB Wahlweise technischer Baukasten KZ Kennzeichen (Abgabeschlüssel) LW Lieferwerk

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Bildtafel Seite 1 von 1 Materialnummer: 4475.059.005
Bildtafel: 447510605100
MT-B 3070 /
LAMELLENBREMSE
Material-Baugruppen-Nummer: 4475.106.089

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Stückliste Materialnummer: 4475.059.005
Bildtafel: 447510605100
MT-B 3070 /
Seite 1 von 1
Material-Baugruppen-Nummer: 4475.106.089

Pos. Materialnummer Benennung VKF Änd.-Nr. Änd.-Einl. Fabr.-Nr. Materialmerkmal / Tech. Info. WTB Fremdmaterial-Nr. KZ Gewicht LW
080 0734.317.409 NUTRING 2 00.00.0000 188X178X6 49020192 ME 0 0,000
K00671/
090 0501.323.296 BACKRING 2 00.00.0000 00.00.0000 0 0,000
06
100 0734.317.237 NUTRING 2 00.00.0000 215-225-6 432799 ME 0 0,100
110 0501.314.396 BACKRING 2 00.00.0000 0 0,020
K00634/
120 0501.323.456 AUSSENLAMELLE 8 00.00.0000 00.00.0000 0 0,000
06
K01037/
130 0501.322.355 INNENLAMELLE 3 00.00.0000 00.00.0000 0 0,000
06
140 4475.336.249 LAMELLENTRAEGER 1 00.00.0000 Z=20 D-TEIL 0 0,000
150 0501.323.355 INNENLAMELLE 3 00.00.0000 0 0,000
160 4475.319.199 LAMELLENTRAEGER 1 00.00.0000 Z=48 D-TEIL 0 0,000
170 4475.319.177 RING 2 00.00.0000 D-TEIL 0 0,000
180 4475.319.188 KOLBEN 2 00.00.0000 D-TEIL 0 0,000
190 0501.323.371 TELLERFEDER 2 00.00.0000 0 0,000
200 0630.501.057 SICHERUNGSRING 2 00.00.0000 105X4 DI 0 0,076
K01413/
210 0501.323.994 SPANNSTIFT 8 00.00.0000 00.00.0000 0 0,000
06
K04230/
220 0501.209.067 ENTLUEFT.VENTIL 2 00.00.0000 00.00.0000 0 0,025
07
260 --- VERSCHL.SCHR. 2 00.00.0000 0 0,000
/010 0501.209.879 VERSCHL.SCHR. 1 00.00.0000 0 0,038
270 0630.501.044 SICHERUNGSRING 2 00.00.0000 65X2,5 DI 0 0,020
K00634/
280 0636.101.034 ZYL.SCHRAUBE 6 00.00.0000 00.00.0000 M 8 X 40 IS 0 0,020
06
290 4475.319.111 SCHEIBE 2 00.00.0000 D-TEIL 0 0
310 4475.319.190 SCHEIBE 2 00.00.0000 0 0,000
320 0501.323.372 TELLERFEDER 2 00.00.0000 0 0,000
K00938/
330 0630.501.030 SICHERUNGSRING 1 00.00.0000 00.00.0000 38X1,75 DI 0 0,005
06

VKF Vorkommensfaktor WTB Wahlweise technischer Baukasten KZ Kennzeichen (Abgabeschlüssel) LW Lieferwerk

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Bildtafel Seite 1 von 1 Materialnummer: 4475.059.005
Bildtafel: 447510115200
MT-B 3070 /
ACHSBRUECKE
Material-Baugruppen-Nummer: 4475.101.209

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Stückliste Materialnummer: 4475.059.005
Bildtafel: 447510115200
MT-B 3070 /
Seite 1 von 1
Material-Baugruppen-Nummer: 4475.101.209

Pos. Materialnummer Benennung VKF Änd.-Nr. Änd.-Einl. Fabr.-Nr. Materialmerkmal / Tech. Info. WTB Fremdmaterial-Nr. KZ Gewicht LW
120 0634.303.427 O-RING 4 00.00.0000 260 X 3 ZF 0 0,007
150 0636.011.304 6KT.SCHRAUBE 20 00.00.0000 M 16 X135 IS 0 0,000
K01084/
160 --- TYPENSCHILD 1 00.00.0000 00.00.0000 0 0
06
/010 0501.320.482 TYPENSCHILD 1 00.00.0000 0 0,003
/020 0501.316.442 TYPENSCHILD 1 00.00.0000 0 0
K01037/
170 0631.311.009 KERBNAGEL 4 00.00.0000 00.00.0000 3 X 5 IS 0 0,001
06
180 --- VERSCHL.SCHR. 2 00.00.0000 0 0,000
/010 0501.209.879 VERSCHL.SCHR. 1 00.00.0000 0 0,038
190 0634.306.160 O-RING 8 00.00.0000 13 X 2,5 ZF 0 0,020

VKF Vorkommensfaktor WTB Wahlweise technischer Baukasten KZ Kennzeichen (Abgabeschlüssel) LW Lieferwerk

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Bildtafel Seite 1 von 1 Materialnummer: 4475.059.005
Bildtafel: 447510115900
MT-B 3070 /
ACHSBRUECKE
Material-Baugruppen-Nummer: 4475.101.612

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Stückliste Materialnummer: 4475.059.005
Bildtafel: 447510115900
MT-B 3070 /
Seite 1 von 3
Material-Baugruppen-Nummer: 4475.101.612

Pos. Materialnummer Benennung VKF Änd.-Nr. Änd.-Einl. Fabr.-Nr. Materialmerkmal / Tech. Info. WTB Fremdmaterial-Nr. KZ Gewicht LW
K00055/
010 4475.319.212 ACHSBRUECKE 1 00.00.0000 00.00.0000 D-TEIL 0 0,000
07
K00055/
015 4475.319.214 ACHSBRUECKE 1 00.00.0000 00.00.0000 D-TEIL 0 0,000
07
020 4475.319.176 GEHAEUSE 1 00.00.0000 D-TEIL 0 0,000
030 4475.319.175 GEHAEUSE 1 00.00.0000 D-TEIL 0 0,000
040 4475.319.178 ACHSTRIEBGEH. 1 00.00.0000 D-TEIL 0 0,000
050 0750.117.346 ROLLENLAGER 1 00.00.0000 0 0,710
060 0750.117.676 ROLLENLAGER 1 00.00.0000 0 1,200
070 --- AUSGL.SCHEIBE 1 00.00.0000 0 0,000
/010 0730.102.072 AUSGL.SCHEIBE 1 00.00.0000 S=2,0 IN 0730 106 702 0 0,030
/020 0730.102.073 AUSGL.SCHEIBE 1 00.00.0000 S=1,95 IN 0730 106 702 0 0,020
/030 0730.102.074 AUSGL.SCHEIBE 1 00.00.0000 S=1,9 IN 0730 106 702 0 0,020
/040 0730.102.075 AUSGL.SCHEIBE 1 00.00.0000 S=1,85 IN 0730 106 702 0 0,020
/050 0730.102.700 AUSGL.SCHEIBE 1 00.00.0000 S=1,8 IN 0730 106 702 0 0,025
/060 0730.102.701 AUSGL.SCHEIBE 1 00.00.0000 S=1,75 IN 0730 106 702 0 0,025
/070 0730.102.702 AUSGL.SCHEIBE 1 00.00.0000 S=1,7 IN 0730 106 702 0 0,020
/080 0730.102.703 AUSGL.SCHEIBE 1 00.00.0000 S=1,65 IN 0730 106 702 0 0
/090 0730.102.704 AUSGL.SCHEIBE 1 00.00.0000 S=1,6 IN 0730 106 702 0 0,020
/100 0730.102.705 AUSGL.SCHEIBE 1 00.00.0000 S=1,55 IN 0730 106 702 0 0,022
/110 0730.102.706 AUSGL.SCHEIBE 1 00.00.0000 S=1,5 IN 0730 106 702 0 0,021
/120 0730.102.707 AUSGL.SCHEIBE 1 00.00.0000 S=1,45 IN 0730 106 702 0 0,020
/130 0730.102.708 AUSGL.SCHEIBE 1 00.00.0000 S=1,4 IN 0730 106 702 0 0,020
/140 0730.102.709 AUSGL.SCHEIBE 1 00.00.0000 S=1,35 IN 0730 106 702 0 0,019
/150 0730.102.710 AUSGL.SCHEIBE 1 00.00.0000 S=1,3 IN 0730 106 702 0 0,018
/160 0730.106.638 AUSGL.SCHEIBE 1 00.00.0000 S=1,25 IN 0730 106 702 0 0,018
/170 0730.103.061 AUSGL.SCHEIBE 1 00.00.0000 S=1,2 IN 0730 106 702 0 0,010
/180 0730.107.233 AUSGL.SCHEIBE 1 00.00.0000 A=1,15 IN 0730 106 702 0 0,016
/190 0730.103.062 AUSGL.SCHEIBE 1 00.00.0000 S=1,1 IN 0730 106 702 0 0,015
/200 0730.107.232 AUSGL.SCHEIBE 1 00.00.0000 A=1,05 IN 0730 106 702 0 0,014
/210 0730.103.063 AUSGL.SCHEIBE 1 00.00.0000 S=1,00 IN 0730 106 702 0 0,014
/220 0730.107.231 AUSGL.SCHEIBE 1 00.00.0000 A=0,95 IN 0730 106 702 0 0,015
/230 0730.107.230 AUSGL.SCHEIBE 1 00.00.0000 A=0,9 IN 0730 106 702 0 0,013
080 --- AUSGL.SCHEIBE 1 00.00.0000 0 0,000
/010 0730.000.009 AUSGL.SCHEIBE 1 00.00.0000 S=0,3 IN 0730 005 840 0 0,006

VKF Vorkommensfaktor WTB Wahlweise technischer Baukasten KZ Kennzeichen (Abgabeschlüssel) LW Lieferwerk

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Stückliste Materialnummer: 4475.059.005
Bildtafel: 447510115900
MT-B 3070 /
Seite 2 von 3
Material-Baugruppen-Nummer: 4475.101.612

Pos. Materialnummer Benennung VKF Änd.-Nr. Änd.-Einl. Fabr.-Nr. Materialmerkmal / Tech. Info. WTB Fremdmaterial-Nr. KZ Gewicht LW
/020 0730.000.495 AUSGL.SCHEIBE 1 00.00.0000 S=0,5 IN 0730 005 840 0 0,013
/030 0730.000.697 AUSGL.SCHEIBE 1 00.00.0000 S=1,0 IN 0730 005 840 0 0,022
/040 0730.000.696 AUSGL.SCHEIBE 1 00.00.0000 S=0,2 IN 0730 005 840 0 0,005
/050 0730.000.010 AUSGL.SCHEIBE 1 00.00.0000 S=0,1 IN 0730 005 840 0 0,001
/060 0730.001.139 AUSGL.SCHEIBE 1 00.00.0000 S=0,15 IN 0730 005 840 0 0,003
/070 0730.002.349 AUSGL.SCHEIBE 1 00.00.0000 S=1,1 IN 0730 005 840 0 0,021
/080 0730.002.348 AUSGL.SCHEIBE 1 00.00.0000 S=1,2 IN 0730 005 840 0 0,024
/090 0730.002.347 AUSGL.SCHEIBE 1 00.00.0000 S=1,3 IN 0730 005 840 0 0,027
/100 0730.002.836 AUSGL.SCHEIBE 1 00.00.0000 S=1,4 IN 0730 005 840 0 0,029
/110 0730.002.856 AUSGL.SCHEIBE 1 00.00.0000 S=1,5 IN 0730 005 840 0 0,030
/120 0730.002.835 AUSGL.SCHEIBE 1 00.00.0000 S=1,6 IN 0730 005 840 0 0,033
/130 0730.002.834 AUSGL.SCHEIBE 1 00.00.0000 S=1,7 IN 0730 005 840 0 0,034
/140 0730.002.833 AUSGL.SCHEIBE 1 00.00.0000 S=1,8 IN 0730 005 840 0 0,036
/150 0730.005.841 AUSGL.SCHEIBE 1 00.00.0000 S=2,6 IN 0730 005 840 0 0,055
/160 0730.005.842 AUSGL.SCHEIBE 1 00.00.0000 S=2,7 IN 0730 005 840 0 0,065
/170 0730.005.843 AUSGL.SCHEIBE 1 00.00.0000 S=2,8 IN 0730 005 840 0 0,060
/180 0730.005.844 AUSGL.SCHEIBE 1 00.00.0000 S=2,9 IN 0730 005 840 0 0,065
/190 0730.005.845 AUSGL.SCHEIBE 1 00.00.0000 S=3,0 IN 0730 005 840 0 0,060
/200 0730.005.846 AUSGL.SCHEIBE 1 00.00.0000 S=3,1 IN 0730 005 840 0 0,065
/210 0730.005.847 AUSGL.SCHEIBE 1 00.00.0000 S=3,2 IN 0730 005 840 0 0,065
/220 0730.005.848 AUSGL.SCHEIBE 1 00.00.0000 S=3,3 IN 0730 005 840 0 0,065
/230 0730.005.849 AUSGL.SCHEIBE 1 00.00.0000 S=3,4 IN 0730 005 840 0 0,070
/240 0730.008.825 AUSGL.SCHEIBE 1 00.00.0000 S=2,0 IN 0730 005 840 0 0,040
/250 0730.008.826 AUSGL.SCHEIBE 1 00.00.0000 S=2,05 IN 0730 005 840 0 0,042
/260 0730.008.827 AUSGL.SCHEIBE 1 00.00.0000 S=2,1 IN 0730 005 840 0 0,042
/270 0730.008.828 AUSGL.SCHEIBE 1 00.00.0000 S=2,15 IN 0730 005 840 0 0,043
/280 0730.008.829 AUSGL.SCHEIBE 1 00.00.0000 S=2,2 IN 0730 005 840 0 0,045
/290 0730.008.830 AUSGL.SCHEIBE 1 00.00.0000 S=2,25 IN 0730 005 840 0 0,045
/300 0730.008.831 AUSGL.SCHEIBE 1 00.00.0000 S=2,3 IN 0730 005 840 0 0,045
/310 0730.008.832 AUSGL.SCHEIBE 1 00.00.0000 S=2,35 IN 0730 005 840 0 0,047
/320 0730.008.833 AUSGL.SCHEIBE 1 00.00.0000 S=2,4 IN 0730 005 840 0 0,047
/330 0730.008.834 AUSGL.SCHEIBE 1 00.00.0000 S=2,45 IN 0730 005 840 0 0,050
/340 0730.008.835 AUSGL.SCHEIBE 1 00.00.0000 S=2,5 IN 0730 005 840 0 0,050
K00785/
/350 0730.006.909 AUSGL.SCHEIBE 1 .. . . S=0,75 IN 0730 005 840 0 0,000
06

VKF Vorkommensfaktor WTB Wahlweise technischer Baukasten KZ Kennzeichen (Abgabeschlüssel) LW Lieferwerk

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Stückliste Materialnummer: 4475.059.005
Bildtafel: 447510115900
MT-B 3070 /
Seite 3 von 3
Material-Baugruppen-Nummer: 4475.101.612

Pos. Materialnummer Benennung VKF Änd.-Nr. Änd.-Einl. Fabr.-Nr. Materialmerkmal / Tech. Info. WTB Fremdmaterial-Nr. KZ Gewicht LW
K04230/
090 0732.612.001 ENTLUEFT.VENTIL 1 00.00.0000 00.00.0000 0 0,010
07
095 0636.301.002 VERSCHL.SCHRAUB 1 00.00.0000 M 10X1 DI 0 0,003
K01921/
250 4475.319.209 GEHAEUSE 1 00.00.0000 00.00.0000 0 0,000
06
260 0636.101.091 ZYL.SCHRAUBE 6 00.00.0000 M 16 X 50 DI 0 0,100

VKF Vorkommensfaktor WTB Wahlweise technischer Baukasten KZ Kennzeichen (Abgabeschlüssel) LW Lieferwerk

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Bildtafel Seite 1 von 1 Materialnummer: 4475.059.005
Bildtafel: 447512001600
MT-B 3070 /
ABTRIEB
Material-Baugruppen-Nummer: 4475.120.043

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Stückliste Materialnummer: 4475.059.005
Bildtafel: 447512001600
MT-B 3070 /
Seite 1 von 1
Material-Baugruppen-Nummer: 4475.120.043

Pos. Materialnummer Benennung VKF Änd.-Nr. Änd.-Einl. Fabr.-Nr. Materialmerkmal / Tech. Info. WTB Fremdmaterial-Nr. KZ Gewicht LW
K00938/
020 4475.319.200 ZENTRIERBUCHSE 16 00.00.0000 00.00.0000 MT-B3070 D-TEIL 0 0,000
06
030 0736.031.058 SICHRG.SCHRAUBE 16 00.00.0000 VZ10424.0700 M14X2X70 KA 0 0,000
040 4475.319.183 SONNENRADWELLE 2 00.00.0000 Z=15 D-TEIL 0 0,000
050 4475.319.184 STECKWELLE 2 00.00.0000 Z=29 D-TEIL 0 0,000
060 4475.259.001 PLANETENTRAEGER 2 00.00.0000 KPL. IN 4475 236 011 0 0,000
/010 4475.319.185 PLANETENTRAEGER 1 00.00.0000 D-TEIL 0 0,000
/020 4472.348.036 PLANETENRAD 4 00.00.0000 Z=31 D-TEIL 0 0
/030 0735.455.324 ZYL.ROLLENLAGER 4 00.00.0000 0 0,397
/050 0630.501.035 SICHERUNGSRING 4 00.00.0000 50X2 DI 0 0,010
/060 4475.319.189 ANSCHLAGBOLZEN 1 00.00.0000 D-TEIL 0 0,000
/070 4475.319.182 HOHLRAD 1 00.00.0000 Z=81 D-TEIL 0 0,000
120 0734.309.401 WELLENDICHTRING 2 00.00.0000 167.8-198-13/14.5 CF 0 0,350
130 --- VERSCHL.SCHR. 2 00.00.0000 0 0,000
/010 0501.209.879 VERSCHL.SCHR. 1 00.00.0000 0 0,038
140 0636.016.012 6KT.SCHRAUBE 4 00.00.0000 M 12 X 30 DI 0 0,038
K00845/
150 4475.336.252 NABE 2 00.00.0000 00.00.0000 MT-B3070 D-TEIL 0 0,000
06
160 0750.117.570 KEG.ROLLENLAGER 4 00.00.0000 0 1,700
K01707/
170 0634.303.427 O-RING 2 00.00.0000 00.00.0000 260 X 3 ZF 0 0,007
06
180 4472.335.757 RADBOLZEN 20 00.00.0000 M22X1,5 IN 4472 335 756 0 0,270

VKF Vorkommensfaktor WTB Wahlweise technischer Baukasten KZ Kennzeichen (Abgabeschlüssel) LW Lieferwerk

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Bildtafel Seite 1 von 1 Materialnummer: 4475.059.005
Bildtafel: 447510700650
MT-B 3070 /
PARKBREMSE
Material-Baugruppen-Nummer: 4475.107.014

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Stückliste Materialnummer: 4475.059.005
Bildtafel: 447510700650
MT-B 3070 /
Seite 1 von 1
Material-Baugruppen-Nummer: 4475.107.014

Pos. Materialnummer Benennung VKF Änd.-Nr. Änd.-Einl. Fabr.-Nr. Materialmerkmal / Tech. Info. WTB Fremdmaterial-Nr. KZ Gewicht LW
030 4472.322.036 BREMSSCHEIBE 1 00.00.0000 0 6,800
070 0501.211.169 BREMSE 1 00.00.0000 0 5,050
/010 0501.298.295 DICHTSATZ 1 00.00.0000 0 0,042
/020 0501.298.296 DICHTSATZ 1 00.00.0000 0 0,364
/030 0501.298.297 REPARATURSATZ 1 00.00.0000 0 0,079
/040 0501.298.298 REPARATURSATZ 1 00.00.0000 0 0,268
/050 0501.298.299 REPARATURSATZ 1 00.00.0000 0 0,053
/060 0501.298.300 BELAGSATZ 1 00.00.0000 0 0,302
K00812/
080 0636.020.117 6KT.SCHRAUBE 2 00.00.0000 00.00.0000 M 16X1,5 X 85 IS 0 0,161
06
090 0630.001.095 SCHEIBE 2 00.00.0000 17 DI 0 0,010

VKF Vorkommensfaktor WTB Wahlweise technischer Baukasten KZ Kennzeichen (Abgabeschlüssel) LW Lieferwerk

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Bildtafel Seite 1 von 1 Materialnummer: 4475.059.005
Bildtafel: 440019900700
MT-B 3070 /
LOSTEILE
Material-Baugruppen-Nummer: 4400.199.476

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
Stückliste Materialnummer: 4475.059.005
Bildtafel: 440019900700
MT-B 3070 /
Seite 1 von 1
Material-Baugruppen-Nummer: 4400.199.476

Pos. Materialnummer Benennung VKF Änd.-Nr. Änd.-Einl. Fabr.-Nr. Materialmerkmal / Tech. Info. WTB Fremdmaterial-Nr. KZ Gewicht LW
040 0501.209.067 ENTLUEFT.VENTIL 2 00.00.0000 0 0,025
050 0732.612.001 ENTLUEFT.VENTIL 1 00.00.0000 0 0,010

VKF Vorkommensfaktor WTB Wahlweise technischer Baukasten KZ Kennzeichen (Abgabeschlüssel) LW Lieferwerk

© Alle Rechte bei ZF Passau, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. 25.06.2007
Nur zur Information nicht im Änderungsdienst enthalten.
