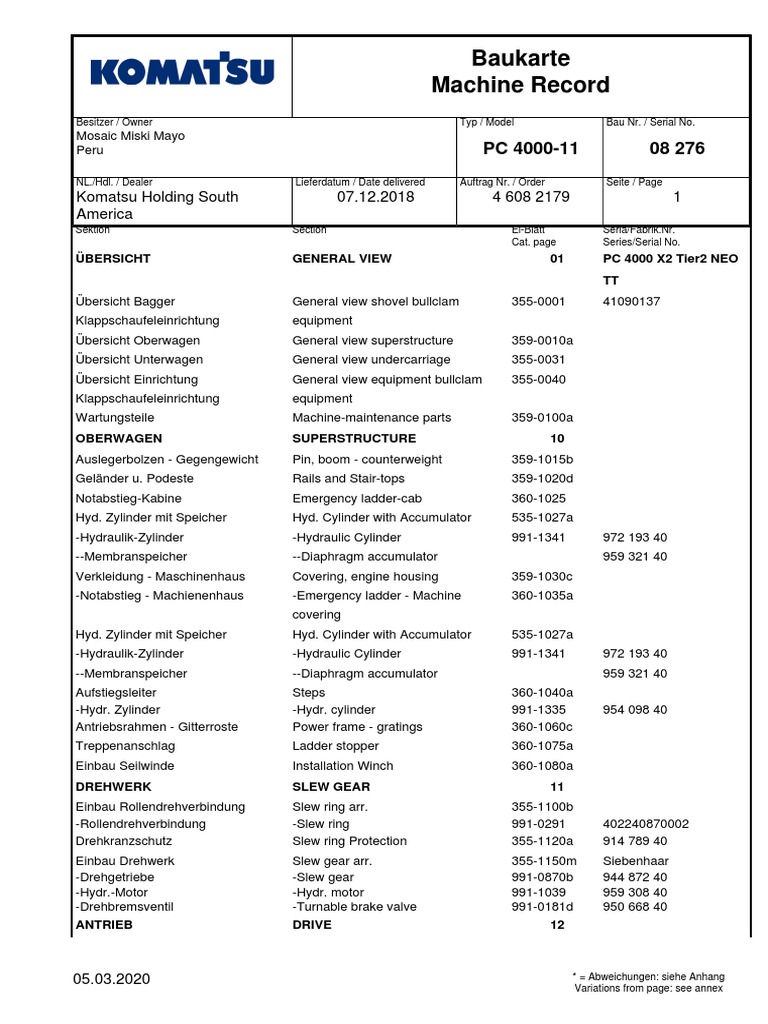

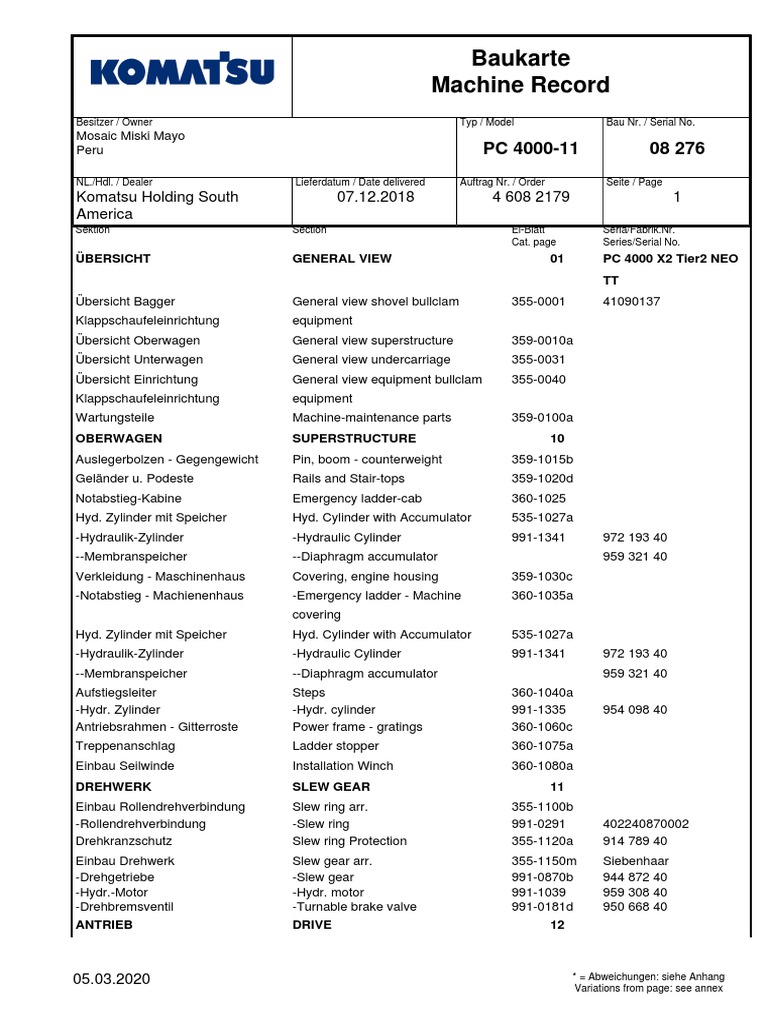

Baukarte

Machine Record
Besitzer / Owner Typ / Model Bau Nr. / Serial No.
Mosaic Miski Mayo
Peru PC 4000-11 08 276
NL./Hdl. / Dealer Lieferdatum / Date delivered Auftrag Nr. / Order Seite / Page
Komatsu Holding South 07.12.2018 4 608 2179 1
America
Sektion Section El-Blatt Seria/Fabrik.Nr.
Cat. page Series/Serial No.
ÜBERSICHT GENERAL VIEW 01 PC 4000 X2 Tier2 NEO
TT
Übersicht Bagger General view shovel bullclam 355-0001 41090137
Klappschaufeleinrichtung equipment
Übersicht Oberwagen General view superstructure 359-0010a
Übersicht Unterwagen General view undercarriage 355-0031
Übersicht Einrichtung General view equipment bullclam 355-0040
Klappschaufeleinrichtung equipment
Wartungsteile Machine-maintenance parts 359-0100a
OBERWAGEN SUPERSTRUCTURE 10
Auslegerbolzen - Gegengewicht Pin, boom - counterweight 359-1015b
Geländer u. Podeste Rails and Stair-tops 359-1020d
Notabstieg-Kabine Emergency ladder-cab 360-1025
Hyd. Zylinder mit Speicher Hyd. Cylinder with Accumulator 535-1027a
-Hydraulik-Zylinder -Hydraulic Cylinder 991-1341 972 193 40
--Membranspeicher --Diaphragm accumulator 959 321 40
Verkleidung - Maschinenhaus Covering, engine housing 359-1030c
-Notabstieg - Machienenhaus -Emergency ladder - Machine 360-1035a
covering
Hyd. Zylinder mit Speicher Hyd. Cylinder with Accumulator 535-1027a
-Hydraulik-Zylinder -Hydraulic Cylinder 991-1341 972 193 40
--Membranspeicher --Diaphragm accumulator 959 321 40
Aufstiegsleiter Steps 360-1040a
-Hydr. Zylinder -Hydr. cylinder 991-1335 954 098 40
Antriebsrahmen - Gitterroste Power frame - gratings 360-1060c
Treppenanschlag Ladder stopper 360-1075a
Einbau Seilwinde Installation Winch 360-1080a
DREHWERK SLEW GEAR 11
Einbau Rollendrehverbindung Slew ring arr. 355-1100b
-Rollendrehverbindung -Slew ring 991-0291 402240870002
Drehkranzschutz Slew ring Protection 355-1120a 914 789 40
Einbau Drehwerk Slew gear arr. 355-1150m Siebenhaar
-Drehgetriebe -Slew gear 991-0870b 944 872 40
-Hydr.-Motor -Hydr. motor 991-1039 959 308 40
-Drehbremsventil -Turnable brake valve 991-0181d 950 668 40
ANTRIEB DRIVE 12

05.03.2020 * = Abweichungen: siehe Anhang

Variations from page: see annex
 Baukarte
Machine Record
Besitzer / Owner Typ / Model Bau Nr. / Serial No.
Mosaic Miski Mayo
Peru PC 4000-11 08 276
NL./Hdl. / Dealer Lieferdatum / Date delivered Auftrag Nr. / Order Seite / Page
Komatsu Holding South 07.12.2018 4 608 2179 2
America
Sektion Section El-Blatt Seria/Fabrik.Nr.
Cat. page Series/Serial No.
Motor: Komatsu Engine: Komatsu 961 350 40
Typ: Type: SDA 16V 160
Serie: Series: 33212018
Fabrik-Nr.: Serial-No.:
Leistung: Output: 1400KW
/1800RPM
Einbau Antriebsrahmen Power frame arr. 360-1200
Einbau Antriebseinheit Drive assembly, Mounting 359-1215b
-Motorlager -Engine mounting 023-1225c 901 854 40
-Motorlager -Engine mounting 023-1227c 901 853 40
Antriebseinheit Drive assembly 359-1217d
-Dieselmotor -Diesel Engine
--Kaltstartanlage --Cold start system 991-0888
-Kupplung -Coupling 991-1428
Leitungen zur Füllpumpe - Motoröl Lines for feed pump 360-1222a
Einbau - Pumpen Pump mounting 359-1230a
-Pumpenverteilergetriebe -Pump distributor gear 991-1324a 779039
-Hauptpumpe -Main pump HPV375+375+SAL
7082K00210 Ser.
DFW50032
-Hauptpumpe -Main pump HPV375+375+HPF
7082K00220 Ser.
DFX50031
-Hauptpumpe -Main pump HPV375+375+HPF
7082K00230 Ser.
DFY50031
-Hauptpumpe -Main pump HPV375+375
7082K00240 Ser.
DFZ50044
Einbau - Wasserkühler Radiator arr. 360-1234a
-Wasserkühler -Radiator 991-0769 931 494 40 91741-2
Wasserkühler - Lüfterantrieb Radiator - fan drive 355-1237-1
-Lüftermotor -Fan motor 991-1040 941 865 40
Kühlwasserleitungen Coolant water lines 360-1240a
Luftansaugleitungen Air intake lines 359-1255
-Luftfilter -Air cleaner 090-5581a 414 984 40
Auspuffanlage Exhaust system 359-1260a
Kraftstoffbehälter Fuel tank 360-1280b 983 399 40
Kraftstoffleitungen Fuel lines 359-1285e
HYDRAULIK HYDRAULIC 18
Einbau Hauptölbehälter Main oil tank, mounting 359-1800

05.03.2020 * = Abweichungen: siehe Anhang

Variations from page: see annex
 Baukarte
Machine Record
Besitzer / Owner Typ / Model Bau Nr. / Serial No.
Mosaic Miski Mayo
Peru PC 4000-11 08 276
NL./Hdl. / Dealer Lieferdatum / Date delivered Auftrag Nr. / Order Seite / Page
Komatsu Holding South 07.12.2018 4 608 2179 3
America
Sektion Section El-Blatt Seria/Fabrik.Nr.
Cat. page Series/Serial No.
Hauptölbehälter Main oil tank 360-1801a
-Rücklauffilter -Return oil filter 991-0349 906 470 40
-Belüftungsfilter -Aeration filter 090-5586 440 479 40
-Druckbegrenzungsventil -Pressure relief valve 991-0413b 951 801 40
-Leckölfilter -Leak oil filter 991-1224 950 917 40
Ansaugölbehälter Suction tank 359-1804a 956 310 40
Einbau Umfüllpumpe Transfusing pump, mounting 359-1805a
-Zahnradpumpen-Aggregat -Gear pump unit 991-1501 988 355 40
Hauptpumpen Saugleitungen Main pumps suction lines 359-1810
Ölkühleranlage Oil cooler system 355-1811-1 Hydac
Ölkühler Lüfterantrieb Oil cooler fan drive 355-1814c1
-Lüftermotor -Fan motor 991-0611 oben:14291796
unten:14220172
Ölkühler Schlauchleitungen Oil cooler - Hose assy. 359-1816
Leitungen Lüftermotore, Lüfterpumpe Lines - fan motors, fan pump (Oil 359-1818
(Ölkühler) cooler)
Leitungen Lüftermotor, Lüfterpumpe Lines - fan motor fan pump (Radiator) 359-1820a
(Wasserkühler)
Rücklaufleitungen Return Oil Pipe/Main Pump 360-1828
Druckleitungen Hauptpumpen Pressure lines main pumps 359-1832a
Druckleitungen Getriebeöl - und Pressure lines - gear oil and pilot oil 355-1834a1
Steuerölpumpe pump
Steuer- und Filterplatte Control- and filter plate 359-1840b 993 818 40
-Leitungsfilter -Filter 991-0424b 951 130 40
-Druckbegrenzungsventil --Pressure relief valve 991-0470a 951 787 40
-Druckfilter -H.P. filter 991-0952 941 483 40
-Leitungsfilter -Filter 991-0953 941 484 40
-Blasenspeicher -Bladder accumulator 090-0270b 595 329 40
-Ventilpatronenblock -Valve cartridge block 991-1587 999 617 40
--Grundplatte --Base plate 991-0494a
--Ventil - Steuerölblock 1 Antrieb --Valve - pilot oil block 1 Drive 991-1588
--Ventil - Fahrwerk --Valve - travelling gear 991-0495b
--Ventil - Drehwerk --Valve - slew gear 991-1589
--Ventil - Aufstieg --Valve - ladder 991-1363
--Ventil - Tankarm --Valve - refueling 991-0489b
Steuer- und Filterplatte Verrohrung Control- and filter plate piping 359-1842c
Tankleitung Steuer-und Filterplatte Tank lines control- and filter plate 359-1845
Einbau Fernsteuerplatte Remote control manifold arr. 359-1848b
Fernsteuerplatte Control plate 991-1355a 951 173 40 / 951 174 40
Einbau Steuerblöcke (KLS) Control unit, mounting (FS) 359-1850

05.03.2020 * = Abweichungen: siehe Anhang

Variations from page: see annex
 Baukarte
Machine Record
Besitzer / Owner Typ / Model Bau Nr. / Serial No.
Mosaic Miski Mayo
Peru PC 4000-11 08 276
NL./Hdl. / Dealer Lieferdatum / Date delivered Auftrag Nr. / Order Seite / Page
Komatsu Holding South 07.12.2018 4 608 2179 4
America
Sektion Section El-Blatt Seria/Fabrik.Nr.
Cat. page Series/Serial No.
-Steuerblock -Control block 991-0082a 655 167 40
192FD14W06
--Druckbegrenzungsventil --Pressure relief valve 991-1446a
-Steuerbock -Control block 991-0083a 655 168 40
259FD18W32
--Druckbegrenzungsventil --Pressure relief valve 991-1446a
-Steuerblock -Control block 991-0490a 907 742 40
287FD18W34
--Druckbegrenzungsventil, --Pressure relief valve, pre-controlled 090-0404a
vorgesteuert
-Steuerblock -Control block 991-0491a 907 746 40
129FD18W26
--Druckbegrenzungsventill, --Pressure relief valve, pre-controlled 090-0404a
vorgesteuert
-Hochdruckfilter -HP-filter 991-0337b 941 349 40
Ventile an den Steuerblöcken (KLS) Valve Control block (FS) 359-1852b
-Nachsaugeventil -Anticavitation valve 991-1441
-Druckventil -Pressure valve 090-0359a 350bar 356 198 40
-Druckventil -Pressure valve 090-0359a 150bar 356 197 40
--Druckbegrenzungsventil --Pressure relief valve 991-1446a
Druckleitungen Steuerblöcke - Pressure lines control blocks - rotary 355-1854i
Drehdurchführung joint
Hydraulikleitungen zur Hydraulic lines, rotary joint 359-1856a
Drehdurchführung
Druckleitungen Steuerblöcke Pressure lines control blocks manifold 355-1858e
Verteilerleiste
Verteilerleiste (KLS) Manifold (FS) 355-1860g
-Drosselrückschlagventil -Throttle check valve 991-1448 951 204 40
--Druckbegrenzungsventil --Pressure relief valve 991-1446a
-Nachsaugeventil -Anti cavitation valve 991-1447 999 331 40
-Drosselrückschlagventil -Throttle check valve 090-0696b 461 641 40
--Druckbegrenzungsventil --Pressure relief valve 991-1446a 150 bar
-Druckbegrenzungsventil -Pressure relief valve 991-0159a 655 684 40
--Druckbegrenzungsventil --Pressure relief valve 991-1446a 150 bar
Rücklaufleitungen - Verteilerleiste Return lines - manifold (FS) 359-1862a 979 479 40
(KLS)

05.03.2020 * = Abweichungen: siehe Anhang

Variations from page: see annex
 Baukarte
Machine Record
Besitzer / Owner Typ / Model Bau Nr. / Serial No.
Mosaic Miski Mayo
Peru PC 4000-11 08 276
NL./Hdl. / Dealer Lieferdatum / Date delivered Auftrag Nr. / Order Seite / Page
Komatsu Holding South 07.12.2018 4 608 2179 5
America
Sektion Section El-Blatt Seria/Fabrik.Nr.
Cat. page Series/Serial No.
Pulsationsdämpfer Pulsation absorber 959 325 40
Rücklaufleitungen - Steuerblöcke, Return lines - control blocks, tank 359-1864a
Tank
Druckleitungen Drehwerk Pressure lines - slew gear 359-1866
Leitungen Drehwerk Lines slew gear 359-1868d
Schlauchleitungen - Verteilerleiste - Hose assy. - manifold - boom 355-1876c1a
Ausleger
Schwimmstellung Float position 359-1896
- Senkbremsventil - Lowering brake valve 991-0362b 951 905 40
FAHRERKABINE OPERATOR'S CAB 19
Kabinenuntersatz Cab support 359-1900c
Einbau - Fahrerkabine Operator's cab arr. 360-1905a
Fahrerkabinen - Verglasung -Operator's cab - glazing 991-1468
Scheibenwisch- und Waschanlage Windscreen washing assy. 991-1458
Einbau Druckbelüftungsanlage Ventilation system arr. 991-1459
- Druckbelüftungsanlage - Ventilation system 991-1440
Fahrerkabinen - Dämmung Operator's cab - Insulation 991-1466
Beifahrersitz Co driver seat 991-0907
Kamerasystem Camerasystem 360-1960b 996 623 40
Kabine Bedienelemente Ort 20 Cabin operations elements location 359-2220d
20
-Vorsteuergerät -Manipulator 991-1403 974 810 40
-Vorsteuergerät -Manipulator 991-1402 974 811 40
-Vorsteuergerät -Manipulator 991-1401 974 812 40
-Fahrersitz -Operator's seat 991-1397 799 518 73
Kabine Kabelbäume Elektrik Cabin harnesses electric 359-2221d
KLIMAANLAGE, HEIZUNG AIR CONDITIONING SYSTEM, 20
HEATER
Warmwasserheizung Cab heater arr. 359-2030b
-Warmwasserheizung -Cab heater 991-1299
--Heizung --Heater 991-0882 797 373 73
Einbau-Klimaanlage Air condition arr. 360-2040
-Klimagerät -Air conditioning unit 991-1362 971 734 40
Klimakompressor-Antrieb Air condition. compressor drive 359-2045a
-Kompressor -Compressor 942 068 40
ELEKTRIK ELECTRIC 22 24 Volt
Beleuchtung Maschinenhaus und Lighting Equipment Engine House 359-2205d
Gegengewicht and Counter Weight

05.03.2020 * = Abweichungen: siehe Anhang

Variations from page: see annex
 Baukarte
Machine Record
Besitzer / Owner Typ / Model Bau Nr. / Serial No.
Mosaic Miski Mayo
Peru PC 4000-11 08 276
NL./Hdl. / Dealer Lieferdatum / Date delivered Auftrag Nr. / Order Seite / Page
Komatsu Holding South 07.12.2018 4 608 2179 6
America
Sektion Section El-Blatt Seria/Fabrik.Nr.
Cat. page Series/Serial No.
Beleuchtung Zwischenpodest Lighting Equipment Stage 359-2206a
Zusatzbeleuchtung Addidional Lighting Equipment 359-2207
Batterien mit Verkabelung Batteries with cables 359-2230d
Elektrik Fahrerkabinenpodest Electric - cap support 359-2235f
-Signal-Horn -Signal Horn 113-2150a
-Schaltschrank - Kabinenuntersatz -Switch framing - Cab support 359-2265f
Ort 11 Location 11
-Controller Kabinenuntersatz Ort 14 -Controller - Cab support Location 14 359-2260c 996 154 40
Verkabelung - Ölbehälter und Cables oil tank and switch 359-2238c
Schalter
Verkabelung - Tankgeber Cables - tank sensor 359-2240b
Elektroteile - Leiter Electric parts - ladder 360-2242c
Elektroteile Luftansaugung Electr. parts air intake 359-2245
Elektroteile-Fahralarm/ Electr.parts movem signal/ motor 359-2252d
Motorabschaltung switch off warning
Verkabelung PVG Cables pump distr. gear 360-2255a
Verkabelung - Steuerblöcke - HD- Cables - control blocks - H.P.-Filter 359-2281b
Filter
Verkabelung - Steuer- und Filterplatte Cables - control- and filter plate 359-2283b
Verkabelung - Motor und Geber Cables - engine and transmitter 359-2285c
Datentransfer "Orbcomm" und GPS Data transfer "Orbcomm" and GPS 359-2290d
WLAN Antenne WLAN antenna 359-2295
SCHMIER- UND BETANKUNGS- LUBRICATION- AND REFUELING 23
ANLAGE EQUIPMENT
Betankungsanlage Refueling equipment 359-2300d 954 149 40
-Hydraulik Zylinder -Hydraulic cylinder 991-0471
Elektroteile Betankung Electric parts refueling 359-2306b
Einbau Schmierstoffpumpenstation Lube pump station arrangement 359-2316c 960 911 40
-Druckfilter -Pressure filter 991-0839 941 327 40
-Schmierstoffpumpenstation -Lube pump station 991-1356a 951 215 40
--Schmierstoffpumpe --Lube pump 991-1269
Schmierverteiler Lube distributor slew ring 359-2320b
Rollendrehverbindung
-Zuteilventil -Metering valve 991-0091 269 887 40
551 969 40
Elektroteile Schmieranlage Electric parts Lube System 360-2322
Ritzelschmieranlage Gear greasing by pinion 355-2337g 898 054 40
-Zuteilventil -Metering valve 991-0091 269 880 40
Ausleger - Zentralschmierung (KLS) Boom - central lubrication (FS) 355-2350i 973 879 40
-Zuteilventil -Metering valve 991-0091 270 131 40
-Zuteilventil -Metering valve 991-0091 269 880 40

05.03.2020 * = Abweichungen: siehe Anhang

Variations from page: see annex
 Baukarte
Machine Record
Besitzer / Owner Typ / Model Bau Nr. / Serial No.
Mosaic Miski Mayo
Peru PC 4000-11 08 276
NL./Hdl. / Dealer Lieferdatum / Date delivered Auftrag Nr. / Order Seite / Page
Komatsu Holding South 07.12.2018 4 608 2179 7
America
Sektion Section El-Blatt Seria/Fabrik.Nr.
Cat. page Series/Serial No.
Stiel 5,75m - Zentralschmierung Stick 5,75m - central lubrication (FS) 355-2355i 973 870 40
(KLS)
-Zuteilventil -Metering valve 991-0091 269 880 40
-Zuteilventil -Metering valve 991-0323a 269 881 40
Zentralschmierung - (KLS), Standard Central Lubrication - (FS), Standard 355-2362a 95382040
(BR4000) (BR4000)
-Zuteilventil -Metering valve 991-0323a 269 881 40
Schmierfette Greases 090-0973a
Fett Zentralschmierung Grease central lubrication 512 646 98
Fett Ritzelschmierung Grease pinion lubrication 512 059 98
FEUERLÖSCHANLAGE FIRE EXTINGUISHING EQUIPMENT 24
Auslösesystem, manuell Actuating system, hand operated 359-2400 988 393 40
Elektroteile Electric parts 360-2415a
UNTERWAGEN UNDERCARRIAGE 31
Laufwerk - Leitradseite Track group - idler side 355-3110h
-Leitradeinheit -Idler assy. 355-3115e 970 770 40
-Hydraulik Spannzylinder -Hydraulic tensioner 355-3118d 984 910 40
-Laufrolle -Bottom roller 355-3135c
-Tragrolle -Top roller 355-3140b 970 772 40
Laufwerk Turasseite rechts und links Track group drive sprocket side r.h. 355-3121g
and l.h.
-Fahrwerksgetriebe -Travelling gear 991-0766c 924 800 40
-Fahrwerksmotor -Motor 991-0080 654 891 40
-Turas -Drive sprocket 355-3225b 970 802 40
-Fahrgetriebeschutz -Protecting cage 355-3127a 946 665 40
-Fahrmotorschutz -Drive Motor Protection 355-3132c 955 291 40
Raupenkette 1500mm Track group 1500 mm 355-3247c 943 141 40
Mittelteil Carbody 355-3150i 943 100 40
-Drehdurchführung -Rotary joint 113-3158 962 425 40
Druckleitungen, Fahrmotoren - Pressure lines, drive motor - rotary 355-3170b
Drehdurchführung joint
Fahrmotor, Bremsventil - Drive motor, brake valve - leakage 355-3175e
Leckölleitungen line
-Fahrwerksbremsventil -Travelling gear brake valve 090-0392a 358 617 40
--Druckbegrenzungsventil --Pressure relief valve 991-1446a 310 bar
Verrohrung - Bremse (ST) Piping - brake 355-3180h
Kettenspannung Track adjusting 355-3185j
Blasenspeicher Bladder accumulator 945 120 40

05.03.2020 * = Abweichungen: siehe Anhang

Variations from page: see annex
 Baukarte
Machine Record
Besitzer / Owner Typ / Model Bau Nr. / Serial No.
Mosaic Miski Mayo
Peru PC 4000-11 08 276
NL./Hdl. / Dealer Lieferdatum / Date delivered Auftrag Nr. / Order Seite / Page
Komatsu Holding South 07.12.2018 4 608 2179 8
America
Sektion Section El-Blatt Seria/Fabrik.Nr.
Cat. page Series/Serial No.
Membranspeicher Diaphragm accumulator 945 119 40
-Ventilblock (hydraulische -Valve block (hydraulic track 114-3190e 566 530 40
Kettenspannung) adjusting)
KLAPPSCHAUFEL- EINRICHTUNG BULLCLAM BUCKET EQUIPMENT 40
Klappschaufelausleger 7,15m Bullclam bucket boom 7,15m 355-4000j 973 872 40
Aufstieg - Klappschaufelausleger Ladder - bullclam bucket boom 7,15m 355-4026g 978 744 40
7,15m
Anschluß Auslegerzylinder Connector boom cylinder 355-4035c
-Auslegerzylinder -Boom cylinder 355-4071d 992 300 40
Auslegerzylinder-Stangenschutz Rod protection-boom cylinder 355-4090 909 520 40
Klappschaufelstiel 4,9m Bullclam bucket stick 4,9m 355-4200g 973 875 40
Verrohrung - Stielzylinder Pipes - stick cylinder 355-4134
-Stielzylinder -Stick cylinder 355-4171d 992 305 40
Stielzylinder-Stangenschutz Rod protection-stick cylinder 355-4190 909 530 40
Schaufelzylinder Bucket cylinder 355-4271d 992 310 40
Bolzenabdichtung Klappschaufel Pin sealing bullclam bucket 355-4611a 928 504 40
Klappschaufel 29cbm Bullclam bucket 29cbm 355-5014b Hensley
-Anschluss Klappenzylinder, rechts -Connecting clam cylinder, r.h. + l.h. 355-5034a 989 974 40
und links
--Klappenzylinder --Clam cylinder 355-5071d 992 315 40
Verschleißpaket Rückwand 29cbm Wear and Tear Parts Bullclam Bucket 355-5247 953 599 40
WP2 Wall 29cbm WP2
Verschleißpaket Schale 29cbm WP2 Wear and Tear Parts Bullclam Bucket 355-5272a 995 567 40
Clam 29cbm WP2
ANHANG ANNEX 98
Werkzeuge und Zubehör (PDF) Tools and accessories (PDF) 991-0000 799 999 73
O-Ring Satz im Koffer O-ring kit in case 991-1001b 232 989 40
Elektro-Satz im Koffer Electric-kit in case 991-1006 797 390 73
Verschraubung Satz im Koffer Union kit in case 991-1002 797 391 73
Lackierung Grundgerät: Komatsu Colour basic machine: Komatsu 993 889 40
Beschriftung KLS: Komatsu Decals FS: Komatsu 939 453 40
Hydraulikplan Hydraulic schematic 993 170 40
Elektroplan Electric schematic 996 150 40 "B"
* = Abweichungen: * = Variations from page: 99 ET-/Part-No:

05.03.2020 * = Abweichungen: siehe Anhang

Variations from page: see annex
355-0001
Seite 9
355-0031
Seite 10
355-0040
Seite 11
359-0010a
Seite 12
Motorlager 023-1225c
Engine Mounting
08.02.2000 Seite 13
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 901 854 40 1 Motorlager, kpl. Engine mounting assy.
02 487 631 40 1 Lagerfuß Stand of the bearing
03 487 633 40 1 Lagerdeckel Bearing cover
04 896 672 40 2 Metallgummischiene Rubber metal bar
05 307 780 99 4 Schraube Bolt
06 507 037 98 8 Mutter Nut
07 307 779 99 4 Schraube Bolt

Motorlager 023-1225c
Engine Mounting
08.02.2000 Seite 14
Motorlager 023-1227c
Engine Mounting
11.10.2007 Seite 15
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 901 853 40 1 Motorlager, kpl. Engine mounting assy.
02 462 994 40 1 Lagerfuß Stand of the bearing
03 462 995 40 1 Lagerdeckel Bearing cover
04 896 672 40 2 Metallgummischiene Rubber metal bar
05 307 780 99 4 Schraube Bolt
06 507 037 98 8 Mutter Nut
07 307 779 99 4 Schraube Bolt

Motorlager 023-1227c
Engine Mounting
11.10.2007 Seite 16
Signal-Anlage 113-2150a
Horn, Illumination
19.05.2016 Seite 17
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 256 886 40 1 Kompressor-Einklang- Fanfare, kpl. best. Compressor-single ton-horn consist.
aus Bild-Nr. 03-05 440Hz of fig.-no: 03-05 440Hz
02 270 960 40 1 Kompressor-Zweiklang- Fanfare, kpl. best. Compressor-two ton-horn consist. of
aus Bild-Nr. 05-08 466/587Hz fig.-no: 05-08 466/587Hz
03 966 953 00 1 Membran-Schallbecher 440Hz Acoustic funnel 440Hz
04 966 954 00 1 Verbindungsschlauch 1000 lg. Hose 1000 lg.
05 966 955 00 1 Kompressor Compressor
06 966 956 00 1 Membran-Schallbecher 466Hz Acoustic funnel 466Hz
07 966 957 00 1 Membran-Schallbecher 587Hz Acoustic funnel 587Hz
08 966 958 00 1 Verbindungsschlauch 1000 lg. Hose 1000 lg.
09 604 289 40 1 Kompressor-Einklang- Fanfare, kpl. best. Compressor-single ton-horn consist.
aus Bild-Nr. 04,05,10 880Hz of fig.-no: 04,05,10 880Hz
10 766 970 73 1 Membran-Schallbecher 880Hz Acoustic funnel 880Hz
813 065 73 1 Oel Flasche 50ccm Oil bottle 50ccm

Signal-Anlage 113-2150a
Horn, Illumination
19.05.2016 Seite 18
Drehdurchführung 113-3158
Rotary Joint
17.03.2011 Seite 19
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 962 425 40 1 Drehdurchführung kpl. Rotary joint assy.
02 957 682 40 1 Gehäuse Housing
03 910 196 40 1 Deckel Cover
04 621 441 40 1 Lagerring Race
05 910 193 40 4 Butzen Breech block
06 910 194 40 2 Butzen Breech block
07 202 970 40 2 Verschlußschraube Plug
08 940 536 40 5 Dichtelement Sealing element
09 940 534 40 5 O-Ring O-ring
10 906 785 40 1 Gleitringdichtsatz Lifetime seal
11 414 939 40 1 Dichtring Seal
12 440 086 40 4 Stangenführungsring Rod guide ring
13 517 759 98 1 O-Ring O-ring
14 516 654 98 4 O-Ring O-ring
15 906 789 40 4 Stützring Support ring
16 511 224 98 2 O-Ring O-ring
17 906 788 40 2 Stützring Support ring
18 308 437 99 4 Schraube Bolt
19 316 216 99 4 Scheibe Washer
20 910 197 40 1 Rotor Rotor
21 913 918 40 4 Verschlußschraube Plug
22 913 919 40 2 Verschlußschraube Plug
23 950 573 40 5 Turcon-Roto-Glyd-Ring Turcon-Roto-Glyd-Ring
24 950 574 40 5 O-Ring O-ring
25 798 066 73 1 Dichtsatz best. aus Bild-Nr. 08-17,23,24 Seal kit consist. of fig-nos: Bild-Nr.
08-17,23,24

Drehdurchführung 113-3158
Rotary Joint
17.03.2011 Seite 20
Ventilblock ( hydraulische Kettenspannung ) 114-3190e
Valve Block ( hydraulic Track adjusting )
17.05.2011 Seite 21
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 566 516 40 1 Ventilblock Valve block
02 761 591 73 1 Druckzuschaltstufe Pressure sequence stag
03 448 991 40 1 Ventilblock Valve block
04 517 073 98 1 Verschraubung Union
05 518 793 98 2 Rückschlagventil Non-return valve
06 518 792 98 2 Rückschlagventil Non-return valve
07 516 180 98 4 Stutzen Socket
08 516 165 98 3 Stutzen Socket
09 374 418 99 2 Stutzen Socket
10 516 158 98 1 Stutzen Socket
11 374 413 99 1 Stutzen Socket
12 502 135 98 4 Schraube Bolt
13 374 407 99 1 Stutzen Socket
14 488 026 40 1 Rohrleitung Ø 20 Pipe assy. Ø 20
15 457 299 40 1 Rohrleitung Ø 20 Pipe assy. Ø 20
16 488 027 40 1 Rohrleitung Ø 20 Pipe assy. Ø 20
17 462 812 40 1 Rohrleitung Ø 20 Pipe assy. Ø 20
18 371 260 99 10 Überwurfmutter Union nut
19 906 351 40 10 Schneidring Olive
20 461 133 40 1 Blockkugelhahn Ball cock
21 215 539 99 * 1 Rohrleitung Ø 20 Pipe Ø 20
22 371 275 99 2 Überwurfmutter Union nut
23 551 465 40 1 Verschraubung Union
24 623 450 40 1 Schlauchleitung DN 8 x 590 Hose assy. DN 8 x 590
27 374 407 99 1 Verschraubung Union
28 215 811 99 * 1 Rohrleitung Ø 15 Pipe assy. Ø 15
29 906 348 40 2 Schneidring Olive
50 566 530 40 1 Ventilblock kpl. Valve block assy.
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Ventilblock ( hydraulische Kettenspannung ) 114-3190e

Valve Block ( hydraulic Track adjusting )
17.05.2011 Seite 22
Einbau - Rollendrehverbindung 355-1100b
Slew Ring Arr.
07.11.2011 Seite 23
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 1 Rollendrehverbindung kpl. s. 991-0291 Slew ring assy. s. 991-0291
02 515 790 98 100 Schraube (Normaltemperatur) Bolt (Standard)
02 516 585 98 100 Schraube (Tieftemperatur) Bolt (Cold weather design)
03 255 056 40 100 Scheibe Washer
04 583 018 40 1 Zahnkranzfett Greases
05 324 969 40 1 Spez.-Montagepaste Compound (2 LBS)
06 504 864 98 92 Schraube (Normaltemperatur) Bolt (Standard)
06 368 508 40 92 Schraube (Tieftemperatur) Bolt (Cold weather design)
07 954 029 40 8 Messschraube (Normaltemperatur) Test bolt (Standard)
07 954 033 40 8 Messschraube (Tieftemperatur) Test bolt (Cold weather design)
08 255 056 40 1 Scheibe Washer
09 324 969 40 1 Spez.-Montagepaste Compound (2 LBS)
10 954 023 40 1 Messvorrichtung für Messschraube M36 Bild Gauge device for test bolt M36 fig nos
Nr. 20-29 20-29
20 954 024 40 1 Spannstück Spanner
21 954 018 40 1 R-Bock R-Bent
22 954 019 40 2 Anschlagplatte Plate
23 954 020 40 1 Halter Retainer
24 308 435 99 4 Schraube Bolt
25 307 810 99 2 Schraube Bolt
26 308 553 99 4 Schraube Bolt
27 509 488 98 6 Mutter Nut
28 502 515 98 1 Rändelschraube Rim screw
29 092 706 40 1 Meßuhr Micrometer
798 153 73 RDV-Montagesatz (Normaltemperatur) Bild Slew ring - mounting kit (Standard) fig
Nr. 02,03,06-08,10 nos. 02,03,06-08,10
797 929 73 RDV-Montagesatz (Tieftemperatur)Bild Nr. Slew ring - mounting kit (Cold weather
02,03,06-08,10 design) fig nos. 02,03,06-08,10

Einbau - Rollendrehverbindung 355-1100b

Slew Ring Arr.
07.11.2011 Seite 24
Drehkranzschutz 355-1120a
Slew Ring Protection
29.07.2003 Seite 25
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 914 784 40 1 Schutzsegment Protection segment
02 914 781 40 1 Schutzsegment Protection segment
03 914 779 40 1 Schutzsegment Protection segment
06 620 556 40 4 Deckel Cover
07 510 741 98 27 Dehnhülse Resilient sleeve
08 500 816 98 27 Schraube Bolt
13 914 773 40 1 Schutzsegment Protection segment
14 914 771 40 1 Schutzsegment Protection segment
15 914 769 40 1 Schutzsegment Protection segment
16 166 575 40 * Dichtungsprofil Profiled joint
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Drehkranzschutz 355-1120a
Slew Ring Protection
29.07.2003 Seite 26
Einbau - Drehwerk 355-1150m
Slew Gear Arr.
18.08.2014 Seite 27
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 2 siehe EL-Blatt Drehwerksgetriebe s. ee page Slew gearbox s. 991-0870b
991-0870b
02 2 siehe EL-Blatt Drehwerksmotor s. 991-1039 see page Slew gear motor s.
991-1039
03 2 siehe EL-Blatt Drehbremsventil s. see page Slew-brake valve s.
991-0181b 991-0181b
04 514 693 40 2 Zwischenplatte Intermediate plate
05 518 995 98 8 O-Ring O-ring
06 319 286 99 16 Schraube Bolt
07 501 784 98 8 Schraube Bolt
08 307 454 99 16 Schraube Bolt
09 316 211 99 16 Scheibe Washer
10 323 460 40 6 Entlüftungsventil Bleeder valve
11 517 612 98 68 Schraube Bolt
12 516 920 98 68 Scheibe Washer
13 515 812 98 2 Kupplung Coupling
14 515 362 40 2 Ölablasskupplung Oil drain coupling
15 374 428 99 2 Verschraubung Union
16 507 037 98 20 Mutter Nut
17 340 465 99 20 Scheibe Washer
18 507 488 98 20 Gewindebolzen Pin bolt
19 506 129 98 20 Scheibe Washer
20 945 988 40 1 Abdeckblech hinten für Getriebe re. Cover plate rear for Slew gear r.h.
21 938 534 40 1 Abdeckblech vorne für Getriebe re. Cover plate front for Slew gear r.h.
22 904 614 40 1 Abdeckblech hinten für Getriebe li. Cover plate rear for Slew gear l.h.
23 904 617 40 1 Abdeckblech vorne für Getriebe li. Cover plate front for Slew gear l.h.
24 308 637 99 4 Schraube Bolt
25 339 907 99 6 Dichtring Seal ring
26 907 142 40 68 Verschlussstopfen Plug
27 939 455 40 1 Ritzelabdeckung li. Pinion cover lh.
28 939 460 40 1 Ritzelabdeckung re. Pinion cover rh.
33 510 729 98 4 Dehnhülse Resilient sleeve
34 993 893 40 2 Rohr kpl. Ø 18 Pipe assy. Ø 18

Einbau - Drehwerk 355-1150m

Slew Gear Arr.
18.08.2014 Seite 28
Wasserkühler - Lüfterantrieb - Lüftermotor 355-1237-1
Radiator - Fan Drive - Fan Motor
30.05.2011 Seite 29
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 956 150 40 1 Schutzblech Plate
02 255 057 40 4 Scheibe Washer
03 505 193 98 4 Schraube Bolt
04 510 746 98 4 Dehnhülse Resilient sleeve
05 308 577 99 4 Schraube Bolt
10 956 141 40 1 Lüftertraverse Fan crosshead
11 956 142 40 1 Motorträger Motor carrier
12 1 Hydr. Motor s. 991-1040 Hydr. motor s. 991-1040
13 956 143 40 1 Lüfternabe Fan hub
14 956 147 40 1 Dehnhülse Resilient sleeve
15 936 210 40 1 Lüfter Fan
16 308 337 99 2 Schraube Bolt
17 517 124 98 4 Sicherungsscheibe Lock washer
18 308 665 99 4 Schraube Screw
19 308 321 99 1 Schraube Bolt
20 510 741 98 6 Dehnhülse Resilient sleeve
21 308 435 99 6 Schraube Bolt

Wasserkühler - Lüfterantrieb - Lüftermotor 355-1237-1

Radiator - Fan Drive - Fan Motor
30.05.2011 Seite 30
Ölkühleranlage 355-1811-1
Oil Cooler System
19.07.2013 Seite 31
Ölkühleranlage 355-1811-1
Oil Cooler System
19.07.2013 Seite 32
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
02 502 082 98 4 Schraube (Normaltemperatur) Bolt (Standard)
02 513 028 98 4 Schraube (Tieftemperatur) Bolt (Cold weather design)
04 621 707 40 4 Dehnhülse Resilient sleeve
05 255 057 40 4 Scheibe Washer
06 308 395 99 4 Schraube (Normaltemperatur) Bolt (Standard)
06 516 587 98 4 Schraube (Tieftemperatur) Bolt (Cold weather design)
08 902 082 40 1 Kühlergitter oben Grid upper
09 511 885 98 18 Gewindebolzen Thread pin
10 895 969 40 18 Rohr Pipe
11 334 600 99 58 Mutter Nut
12 953 392 40 1 Kühlerträger kpl. Bild-Nr. 35-47 Radiator mounting assy. fig.-nos:
35-47
13 953 393 40 1 Kühlerträger kpl. Bild-Nr. 36-48 Radiator mounting assy. fig.-nos:
36-48
14 461 716 40 * Dichtungsprofil 12x12 Profiled joint 12x12
15 592 126 40 * Dichtungsprofil 15x30 Profiled joint 15x30
16 440 821 40 * Dichtungsprofil 30x30 Profiled joint 30x30
17 592 127 40 * Dichtungsprofil 15x15 Profiled joint 15x15
18 307 804 99 24 Schraube Bolt
19 506 129 98 48 Scheibe Washer
20 955 501 40 1 Lüfterschutz oben Fan Cage Top
21 942 230 40 1 Lüfterschutz mitte Fan Cage middle
22 510 213 98 16 Gewindebolzen Thread pin
23 340 111 99 26 Scheibe Washer
24 515 487 98 2 Dehnhülse Resilient sleeve
26 506 755 98 2 Schraube Bolt
27 509 867 98 2 Mutter Nut
28 390 641 40 6 Scharnier kpl. Hinge assy.
29 574 527 40 1 Lüfterhaube Fan cowl
30 953 391 40 1 Kühlerrahmen Frame
31 895 962 40 1 Ölkühlertür Oil cooler door
32 914 763 40 1 Kühlergitter unten Grid lower
35 953 397 40 1 Kühlerträger ohne Scharnier Radiator mounting w/o hinge
36 958 090 40 4 Ölkühler Oil cooler
37 898 373 40 16 Winkel Angle
38 461 587 40 16 Elastikelement Buffer elements
39 517 118 98 32 Sicherungsblech Locking plate
40 308 640 99 16 Schraube Bolt
41 307 805 99 64 Schraube Bolt
42 308 575 99 64 Schraube Bolt
43 334 601 99 16 Mutter Nut
44 507 037 98 64 Mutter Nut
45 316 211 99 32 Scheibe Washer
47 340 465 99 128 Scheibe Washer
48 953 399 40 1 Kühlerträger ohne Scharnier Radiator mounting w/o hinge
52 621 107 40 6 Bolzen Pin
53 390 642 40 12 Rundstahl Round bar steel
54 390 643 40 6 Rundstahl Round bar steel
55 340 619 99 6 Scheibe Washer
56 342 121 99 6 Splint Cotter pin
57 350 562 99 6 Schmiernippel Grease nipple
58 955 502 40 1 Lüfterschutz unten Fan Cage Bottom
59 937 571 40 1 Blech Plate
Ölkühleranlage 355-1811-1
Oil Cooler System
19.07.2013 Seite 33
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
60 937 567 40 1 Abdeckung kpl. Cover assy.
61 954 665 40 1 Lüfterhaube Fan cowl
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Ölkühleranlage 355-1811-1
Oil Cooler System
19.07.2013 Seite 34
Ölkühler Lüfterantrieb 355-1814c1
Oil Cooler Fan Drive
30.05.2017 Seite 35
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 2 Lüftermotor s. 991-0611 Fan motor s. 991-0611
02 461 548 40 2 Lüfter Fan
03 307 806 99 8 Schraube Bolt
04 307 869 99 12 Schraube Bolt
05 409 978 40 6 Sicherungsblech Locking plate
06 924 709 40 2 Lüfternabe Fan collar
07 308 403 99 4 Schraube Bolt
08 924 710 40 2 Dehnhülse Resilient sleeve
09 308 435 99 2 Schraube Bolt
10 924 706 40 2 Motorträger Motor bracket

Ölkühler Lüfterantrieb 355-1814c1

Oil Cooler Fan Drive
30.05.2017 Seite 36
Druckleitungen Getriebeöl- und Steuerölpumpe 355-1834a1
Pressure lines - Gear oil and Pilot oil pump
19.03.2014 Seite 37
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 518 727 98 1 Schlauchleitung DN 25x1350 Hose assy. DN 25x1350
02 518 769 98 1 Schlauchleitung DN 25x2800 Hose assy. DN 25x2800
03 006 632 98 6 Flanschhälfte Half flange
04 319 148 99 4 Schraube Bolt
05 319 147 99 4 Schraube Bolt
06 519 451 98 3 Fanschdichtung Flange seal

Druckleitungen Getriebeöl- und Steuerölpumpe 355-1834a1

Pressure lines - Gear oil and Pilot oil pump
19.03.2014 Seite 38
Druckleitungen Steuerblöcke - Drehdurchführung 355-1854i
Pressure Lines Control Blocks - Rotary Joint
03.03.2020 Seite 39
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 517 589 98 4 Schlauch DN 40x1200 Hose assy. DN 40x1200
02 519 453 98 8 Flanschdichtung Flange seal
03 519 454 98 4 Flanschdichtung Flange seal
04 509 170 98 16 Schraube Bolt
05 332 336 99 16 Mutter Nut
06 518 502 98 16 Schraube Bolt
07 517 118 98 16 Sicherungsscheibe Lock washer
09 319 289 99 8 Schraube Bolt
11 502 965 98 8 Deckplatte Cover plate
12 308 636 99 6 Schraube Bolt
13 510 733 98 9 Dehnhülse Resilient sleeve
14 308 638 99 3 Schraube Bolt
15 989 595 40 2 Halter Retainer
16 953 300 40 1 Blech Plate
17 502 976 98 8 Klemmpaar Clamp set
18 308 599 99 16 Schraube Bolt
25 801 000 73 1 Rohr kpl. Ø 50 Pipe complete Ø 50
26 801 001 73 1 Rohr kpl. Ø 50 Pipe complete Ø 50
27 801 002 73 1 Rohr kpl. Ø 50 Pipe complete Ø 50
28 801 003 73 1 Rohr kpl. Ø 50 Pipe complete Ø 50

Druckleitungen Steuerblöcke - Drehdurchführung 355-1854i

Pressure Lines Control Blocks - Rotary Joint
03.03.2020 Seite 40
Druckleitungen Steuerblöcke Verteilerleiste 355-1858e
Pressure lines control blocks mainfold
08.01.2014 Seite 41
Druckleitungen Steuerblöcke Verteilerleiste 355-1858e
Pressure lines control blocks mainfold
08.01.2014 Seite 42
Druckleitungen Steuerblöcke Verteilerleiste 355-1858e
Pressure lines control blocks mainfold
08.01.2014 Seite 43
Druckleitungen Steuerblöcke Verteilerleiste 355-1858e
Pressure lines control blocks mainfold
08.01.2014 Seite 44
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 500 127 98 40 Flansch Flange
02 501 898 98 40 Ring Ring
03 519 453 98 40 Flanschdichtung Flange seal
04 319 289 99 160 Schraube Bolt
06 798 162 73 1 Rohr kpl. ø 50 Pipe assy. ø 50
07 798 163 73 1 Rohr kpl. ø 50 Pipe assy. ø 50
08 798 164 73 1 Rohr kpl. ø 50 Pipe assy. ø 50
09 798 165 73 1 Rohr kpl. ø 50 Pipe assy. ø 50
10 798 166 73 1 Rohr kpl. ø 50 Pipe assy. ø 50
11 945 986 40 1 Rohr kpl. ø 50 Pipe assy. ø 50
12 945 984 40 1 Rohr kpl. ø 50 Pipe assy. ø 50
13 798 167 73 1 Rohr kpl. ø 50 Pipe assy. ø 50
14 798 168 73 1 Rohr kpl. ø 50 Pipe assy. ø 50
15 945 992 40 1 Rohr kpl. ø 50 Pipe assy. ø 50
16 798 169 73 1 Rohr kpl. ø 50 Pipe assy. ø 50
17 798 170 73 1 Rohr kpl. ø 50 Pipe assy. ø 50
18 945 983 40 1 Rohr kpl. ø 50 Pipe assy. ø 50
19 798 171 73 1 Rohr kpl. ø 50 Pipe assy. ø 50
20 798 172 73 1 Rohr kpl. ø 50 Pipe assy. ø 50
21 798 173 73 1 Rohr kpl. ø 50 Pipe assy. ø 50
22 798 174 73 1 Rohr kpl. ø 50 Pipe assy. ø 50
23 945 991 40 1 Rohr kpl. ø 50 Pipe assy. ø 50
24 945 987 40 1 Rohr kpl. ø 50 Pipe assy. ø 50
25 798 175 73 1 Rohr kpl. ø 50 Pipe assy. ø 50

Druckleitungen Steuerblöcke Verteilerleiste 355-1858e

Pressure lines control blocks mainfold
08.01.2014 Seite 45
Verteilerleiste-Ventile-Verrohrung (KS) 355-1860g
Manifold-Valve-Piping (FS)
12.10.2018 Seite 46
Verteilerleiste-Ventile-Verrohrung (KS) 355-1860g
Manifold-Valve-Piping (FS)
12.10.2018 Seite 47
Verteilerleiste-Ventile-Verrohrung (KS) 355-1860g
Manifold-Valve-Piping (FS)
12.10.2018 Seite 48
Verteilerleiste-Ventile-Verrohrung (KS) 355-1860g
Manifold-Valve-Piping (FS)
12.10.2018 Seite 49
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 887 579 40 1 Schlauchleiste Distribution block
02 7 Drosselrückschlagventil mit Throttle check valve with pressure
Druckbegrenzungsventil s. 991-1448 relief valve s. 991-1448
03 9 Nachsaugeventil s. 991-1447 Anticavitation valve s. 991-1447
04 514 529 98 4 Schraube Bolt
05 319 212 99 24 Schraube Bolt
06 319 294 99 20 Schraube Bolt
07 515 812 98 10 Kupplung Coupling
09 516 312 98 1 Schlauchleitung DN 8 x 850 Hose assy. DN 8 x 850
10 514 718 98 2 Schlauchleitung DN 8 x 700 Hose assy. DN 8 x 700
11 906 806 40 2 Verschraubung Union
12 516 183 98 9 Stutzen Socket
13 516 156 98 3 Verschraubung Union
14 374 471 99 8 Verschraubung Union
15 506 581 98 1 Verschlußflansch Plug
16 519 453 98 2 Flanschdichtung Flange seal
17 319 288 99 4 Schraube Bolt
18 904 605 40 2 Zwischenklotz Intermediate block
19 516 007 98 4 Schraube Bolt
21 516 309 98 1 Schlauchleitung DN 8 x 330 Hose assy. DN 8 x 330
22 516 310 98 1 Schlauchleitung DN 8 x 360 Hose assy. DN 8 x 360
23 516 308 98 1 Schlauchleitung DN 8 x 400 Hose assy. DN 8 x 400
24 516 307 98 1 Schlauchleitung DN 8 x 300 Hose assy. DN 8 x 300
25 516 173 98 1 Stutzen Socket
26 506 582 98 2 Verschlußflansch Plug
27 519 454 98 2 Flanschdichtung Flange seal
28 319 310 99 8 Schraube Bolt
29 945 981 40 5 SAE Block SAE block
30 321 424 99 20 Schraube Bolt
31 374 416 99 1 Verschraubung Union
32 507 596 98 1 Scheibe Washer
33 907 854 40 1 Gewindebolzen Thread pin
34 507 037 98 1 Mutter Nut
35 517 122 98 1 Sicherungsscheibe Lock washer
36 373 764 99 1 Verschraubung Union
37 0443451210 1 Schelle Clamp
40 631 063 40 2 Umlenkklotz Diffuser
41 4 Rückschlagventil s. 090-0696a Non-return valve s. 090-0696a
42 935 371 40 1 Rohrleitung kpl. Ø 50 Pipe assy. Ø 50
43 319 289 99 16 Schraube Bolt
45 1 Druckbegrenzungsventil s. 991-0159a Pressure relief valve s. 991-0159a
46 935 370 40 1 Rohrleitung kpl. Ø 50 Pipe assy. Ø 50
47 894 211 40 1 Brücke Bridge
48 308 874 99 4 Schraube Bolt
53 319 304 99 4 Schraube Bolt
54 436 058 40 1 Blindplatte Blank plate
55 006 729 98 1 O-Ring O-ring
56 414 982 40 1 Stützring Support ring
57 319 283 99 4 Schraube Bolt
58 518 016 98 4 Schraube Bolt
60 935 361 40 1 Rohrleitung kpl. Ø 50 Pipe assy. Ø 50
65 515 863 98 4 Schraube Bolt
66 943 008 40 4 Scheibe Washer
Verteilerleiste-Ventile-Verrohrung (KS) 355-1860g
Manifold-Valve-Piping (FS)
12.10.2018 Seite 50
Schlauchleitungen - Verteilerleiste - Ausleger 355-1876c1a
Hoses Assy. - Manifold- Boom
27.03.2014 Seite 51
Schlauchleitungen - Verteilerleiste - Ausleger 355-1876c1a
Hoses Assy. - Manifold- Boom
27.03.2014 Seite 52
Schlauchleitungen - Verteilerleiste - Ausleger 355-1876c1a
Hoses Assy. - Manifold- Boom
27.03.2014 Seite 53
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 970 546 40 1 Schellenleiste Clamp line
02 970 544 40 1 Schellenleiste Clamp line
03 516 324 98 6 Schlauchleitung DN 40x4500 Hose assy. DN 40x4500
04 940 436 40 8 Schlauchleitung DN 50x4500 Hose assy. DN 50x4500
05 937 521 40 1 Klemmenpaarleiste zur SchlauchbefestigungHose mounting clamp strip
06 519 454 98 20 Flanschdichtung Flange seal
07 518 502 98 48 Zylinderschraube Bolt
08 519 453 98 20 Flanschdichtung Flange seal
09 319 188 99 72 Zylinderschraube Bolt
10 504 853 98 11 Klemmenpaar Clamp set
11 500 398 98 11 Deckplatte Cover plate
12 334 601 99 29 Mutter Nut
13 505 212 98 8 Gummieinsatz Grommet
14 506 371 98 6 Klemmenpaar Clamp set
15 534 008 99 12 Deckplatte Cover plate
16 334 600 99 24 Mutter Nut
17 502 626 98 12 Gummieinsatz Grommet
18 308 422 99 7 Schraube Bolt
19 308 643 99 6 Schraube Bolt
20 308 616 99 10 Schraube Bolt
21 937 519 40 1 Schellenkörper Clamp body
22 938 508 40 1 Schellenkörper Clamp body
24 970 523 40 1 Halter komplett Retainer complete
25 937 511 40 1 Halter Retainer
26 937 516 40 2 Stütze Support
27 945 714 40 1 Konsole Console
28 308 425 99 12 Schraube Bolt
29 340 469 99 4 Scheibe Washer
30 510 729 98 4 Dehnhülse Spacer
31 505 212 98 8 Gummieinsatz Grommet
32 502 371 98 6 Klemmpaar Clamp set
33 502 618 98 1 Klemmpaar Clamp set
34 534 004 99 1 Deckplatte Cover plate
35 507 037 98 2 Mutter Nut
36 504 926 98 1 Gummieinsatz Grommet

Schlauchleitungen - Verteilerleiste - Ausleger 355-1876c1a

Hoses Assy. - Manifold- Boom
27.03.2014 Seite 54
Ritzelschmieranlage 355-2337g
Gear Greasing by Pinion
29.05.2016 Seite 55
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 2 Zuteilventil s. 991-0091 Metering valve s. 991-0091
02 940 938 40 2 Schmierritzel Lube pinion
03 360 940 40 4 Verbindungsrohr Connecting tube
04 341 754 40 1 Enddruckwächter Ultimate pressure control
05 654 130 40 8 Schutzkappe mit O-Ring Protection cap with o-ring
06 515 817 98 8 Schraube Bolt
07 334 600 99 8 Mutter Nut
08 340 467 99 8 Scheibe Washer
09 006 912 98 4 Verschraubung Union
10 308 554 99 4 Schraube Screw
13 512 273 98 2 Stutzen Socket
14 515 885 98 1 Stutzen Socket
15 500 145 98 1 Verschraubung Union
16 515 951 98 2 Verschraubung Union
17 516 248 98 1 Stutzen Socket
18 516 834 98 1 Verschraubung Union
19 906 981 40 12 Verschraubung Union
20 954 108 40 2 Anschlussplatte Connencting plate
21 576 160 40 * Schlauchleitung DN 4 Hose DN 4
22 515 028 40 8 Schraubhülse Collet
23 515 029 40 4 Schlauchstutzen 90° Hose connection 90°
24 515 027 40 4 Schlauchstutzen gerade Hose connection straight
25 516 000 98 1 Schlauchleitung DN 20x2350 Hose assy. DN 20x2350
26 006 303 98 12 Schelle Clamp
27 323 945 40 12 Gewindebolzen Thread pin
28 507 025 98 12 Mutter Nut
30 518 036 98 2 Klemmpaar Clamp Set
31 534 004 99 2 Deckplatte Cover plate
32 308 581 99 4 Schraube Bolt
33 324 672 40 1 Verschlußschraube Plug
34 374 443 99 1 Stutzen Socket
35 516 843 98 1 Verschraubung Union
36 907 080 40 8 Schneidring Olive
37 371 257 99 8 Verschraubung Union
38 655 649 40 20 Schutzschlauch Protective hose
39 952 232 40 2 Halter Retainer
40 607 492 40 4 Dehnhülse Resilient sleeve
41 307 785 99 4 Schraube Bolt
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Ritzelschmieranlage 355-2337g
Gear Greasing by Pinion
29.05.2016 Seite 56
Ausleger - Zentralschmierung (KLS) 355-2350i
Boom - Central Lubrication (FS)
05.08.2016 Seite 57
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 1 Zuteilventil s. 991-0091 Metering valve s. 991-0091
02 2 Zuteilventil s. 991-0091 Metering valve s. 991-0091
03 654 130 40 10 Schutzkappe mit O-Ring Protection cap with o-ring
04 936 978 40 1 Gewindeplatte Thread plate
05 308 555 99 5 Schraube Bolt
06 517 121 98 5 Scheibe Washer
07 324 672 40 3 Verschlußschraube Plug
12 534 000 99 11 Klemmpaar Clamp Set
13 534 001 99 11 Deckplatte Cover plate
14 534 002 99 3 Anschweissplatte Weld on plate
15 308 624 99 12 Schraube Bolt
16 517 122 98 32 Sicherungsscheibe Washer
17 307 789 99 10 Schraube Bolt
18 507 037 98 76 Mutter Nut
20 516 837 98 1 Verschraubung Union
21 515 951 98 1 Verschraubung Union
22 516 741 98 1 Verschraubung Union
23 516 834 98 1 Verschraubung Union
24 576 160 40 * Kunststoffschlauchleitung Plastic hose
25 655 649 40 * Schutzschlauch Protection Hose
26 515 027 40 25 Schlauchstutzen Hose connection
27 515 029 40 13 Schlauchstutzen Hose connection
28 635 853 40 2 Schlauchstutzen Hose connection
29 515 028 40 40 Schraubhülse Collet
30 0443451210 52 Schelle Clamp
31 0443551210 28 Schelle Clamp
32 0443452511 9 Schelle Clamp
33 340 111 99 66 Scheibe Washer
34 374 441 99 8 Verschraubung Union
35 340 465 99 66 Scheibe Washer
36 371 257 99 30 Überwurfmutter Union Nut
37 907 080 40 34 Schneidring Olive
38 906 981 40 10 Verschraubung Union
39 517 292 98 6 Verschraubung Union
40 374 428 99 10 Verschraubung Union
41 374 443 99 2 Verschraubung Union
42 373 772 99 1 Verschraubung Union
44 551 387 40 1 Verschraubung Union
45 514 449 98 1 Schlauchleitung DN 20x1400 Hose DN 20x1400
46 980 433 40 1 Rohrleitung Ø 25 Pipe assy. Ø 25
47 980 434 40 1 Rohrleitung Ø 25 Pipe assy. Ø 25
48 960 481 40 1 Rohrleitung Ø 25 Pipe assy. Ø 25
49 918 217 40 1 Rohrleitung Ø 25 Pipe assy. Ø 25
50 512 273 98 3 Stutzen Socket
51 936 979 40 2 Gewindeplatte Thread plate
52 371 271 99 10 Überwurfmutter Union Nut
53 515 783 98 6 Verschraubung Union
57 371 867 99 1 Butzen Button
58 906 868 40 8 Schneidring Olive
59 371 264 99 8 Überwurfmutter Union Nut
60 953 818 40 1 Abdeckung Cover
61 929 238 40 8 Schelle Clamp
62 964 906 40 1 Rohr Ø 28 Pipe Ø 28
Ausleger - Zentralschmierung (KLS) 355-2350i
Boom - Central Lubrication (FS)
05.08.2016 Seite 58
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
63 509 059 98 4 Klemmpaar Clamp Set
64 501 584 98 4 Anschweißplatte Weld-on plate
65 319 417 99 8 Schraube Screw
66 332 334 99 8 Mutter Nut
67 334 600 99 8 Mutter Nut
68 307 810 99 8 Schraube Bolt
69 517 291 98 2 Verschraubung Union
70 308 604 99 2 Schraube Bolt
71 517 118 98 2 Sicherungsscheibe Lock washer
72 907 854 40 1 Gewindebolzen Thread pin
73 510 748 98 2 Dehnhuelse Resilient sleeve
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Ausleger - Zentralschmierung (KLS) 355-2350i

Boom - Central Lubrication (FS)
05.08.2016 Seite 59
Stiel - Zentralschmierung 355-2355i
Stick - Central Lubrication
31.10.2014 Seite 60
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 2 Zuteilventil s. 991-0091 Metering valve s. 991-0091
02 654 130 40 8 Schutzkappe mit O-Ring Protection cap with o-ring
03 953 826 40 2 Schlauchschutz Hose protection
04 308 555 99 4 Schraube Screw
05 517 121 98 4 Scheibe Washer
06 324 672 40 2 Verschlußschraube Plug
07 4 Zuteilventil s. 991-0323a Metering valve s. 991-0323a
08 654 496 40 4 Schutzkappe Protection cap
09 950 511 40 16 Schelle Clamp
10 634 774 40 8 Deckplatte Cover plate
11 308 611 99 16 Schraube Bolt
13 341 754 40 1 Enddruckwächter Ultimate pressure control
14 652 383 40 2 Lasche Shackle
15 907 855 40 4 Gewindebolzen Thread pin
16 507 037 98 48 Mutter Nut
17 534 000 99 9 Klemmpaar Pair of clamps
18 534 001 99 9 Deckplatte Cover plate
20 308 624 99 16 Schraube Bolt
21 517 122 98 1 Sicherungsscheibe Washer
22 307 791 99 2 Schraube Bolt
23 504 445 98 1 Klemmpaar Pair of clamps
24 534 009 99 1 Anschweißplatte Weld-on plate
25 900 681 40 1 Blech Plate
26 308 599 99 2 Schraube Bolt
27 517 118 98 17 Sicherungsscheibe Washer
28 0443451210 24 Schelle Clamp
29 0443551210 * 16 Schelle Clamp
31 340 111 99 38 Scheibe Washer
32 655 649 40 45 Schutzschlauch Hose protection
33 516 860 98 1 Schlauchleitung DN 20x3400 Hose assy. DN 20x3400
34 907 080 40 20 Schneidring Olive
35 340 465 99 46 Scheibe Washer
36 576 160 40 * Schlauchleitung Hose
37 515 027 40 10 Schlauchstutzen Hose connection
38 515 029 40 14 Schlauchstutzen 90 Hose connection 90
39 515 028 40 24 Schraubhülse Collet
40 170 427 40 20 Kabelband Cable strap
41 512 273 98 2 Stutzen Socket
42 516 741 98 4 Verschraubung Union
43 373 772 99 2 Verschraubung Union
44 502 303 98 4 Stutzen Socket
45 517 597 98 1 Verschraubung Union
46 516 961 98 2 Verschraubung Union
47 514 937 98 2 Verschraubung Union
48 980 436 40 2 Rohrleitung Ø 16 Pipe assy. Ø 16
49 517 255 98 1 Verschraubung Union
50 371 502 99 1 Verschraubung Union
51 515 883 98 1 Stutzen Socket
52 374 471 99 1 Verschraubung Union
53 513 386 98 1 Verschraubung Union
54 516 156 98 2 Stutzen Socket
55 502 000 98 1 Stutzen Socket
56 371 861 99 1 Butzen Breech block
Stiel - Zentralschmierung 355-2355i
Stick - Central Lubrication
31.10.2014 Seite 61
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
58 517 598 98 1 Verschraubung Union
59 517 291 98 12 Verschraubung Union
60 906 981 40 8 Verschraubung Union
61 576 270 40 4 Verschraubung Union
64 374 443 99 1 Überwurfmutter Union nut
66 371 257 99 18 Überwurfmutter Union nut
68 936 979 40 2 Gewindeplatte Thread plate
69 942 832 40 4 Gewindeplatte Thread plate
74 980 435 40 * 1 Rohrleitung Ø 25 Pipe assy. Ø 25
75 942 865 40 1 Rohrleitung Ø 25 Pipe Ø 25
76 942 866 40 1 Rohrleitung Ø 25 Pipe assy. Ø 25
77 918 219 40 1 Rohrleitung Ø 25 Pipe assy. Ø 25
78 907 753 40 * Schutzschlauch Hose protection
79 516 837 98 1 Verschraubung Union
80 332 114 99 2 Mutter Nut
100 371 263 99 4 Überwurfmutter Union nut
101 907 151 40 4 Schneidring Olive
110 906 868 40 8 Schneidring Olive
111 371 264 99 8 Überwurfmutter Union Nut
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Stiel - Zentralschmierung 355-2355i

Stick - Central Lubrication
31.10.2014 Seite 62
Zentralschmierung - Klappschaufel, Standard (BR4465) 355-2362a
Central Lubrication - Bullclam, Standard (BR4465)
26.10.2010 Seite 63
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 6 Zuteilventil s. 991-0323a Metering valve s. 991-0323a
02 654 496 40 6 Schutzkappe Protection cap
03 950 511 40 12 Schelle Clamp
04 634 774 40 12 Deckplatte Cover plate
05 308 611 99 24 Schraube Bolt
06 943 317 40 4 Gewindeplatte Thread plate
07 918 206 40 2 Verteilerblock Distribution block
08 308 608 99 8 Schraube Screw
09 517 118 98 32 Sicherungsscheibe Lock washer
10 923 648 40 1 T-Block T-Block
11 941 680 40 2 Schlauch DN 08x2440 Hose DN 08x2440
12 941 681 40 2 Schlauch DN 08x1310 Hose DN 08x1310
13 941 679 40 2 Schlauch DN 08x2680 Hose DN 08x2680
14 941 684 40 2 Schlauch DN 08x440 Hose DN 08x440
15 941 683 40 2 Schlauch DN 08x630 Hose DN 08x630
16 941 682 40 2 Schlauch DN 08x760 Hose DN 08x760
17 340 111 99 30 Scheibe Washer
18 340 465 99 30 Scheibe Washer
19 0443453411 2 Schelle NW 34 Clamp NW 34
20 0443451510 28 Schelle NW 10,5 Clamp NW 10,5
21 942 802 40 2 Gewindeplatte Thread plate
22 953 807 40 8 Gewindeplatte Thread plate
23 307 773 99 8 Schraube Bolt
24 517 122 98 8 Sicherungsscheibe Lock washer
25 907 152 40 4 Verschraubung Union
26 517 073 98 2 Verschraubung Union
27 654 153 40 6 Verschraubung Union
28 517 604 98 6 Verschraubung Union
29 517 605 98 6 Verschraubung Union
30 374 414 99 5 Verschraubung Union
31 516 248 98 2 Verschraubung Union
32 371 867 99 1 Verschlußbutzen Seal plug
33 517 942 98 2 Schlauch DN 20x2150 Hose DN 20x2150
34 907 854 40 30 Gewindebolzen Thread pin
35 507 037 98 30 Mutter Nut
36 371 264 99 1 Überwurfmutter Union nut
37 906 868 40 1 Schneidring Olive
38 918 222 40 1 Halterung Holding device
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Zentralschmierung - Klappschaufel, Standard (BR4465) 355-2362a

Central Lubrication - Bullclam, Standard (BR4465)
26.10.2010 Seite 64
Laufwerk - Leitradseite re + li 355-3110h
Track Group - Idler Side ri + le
27.07.2016 Seite 65
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 14 Laufrolle s. 355-3135b Track roller s. 355-3135b
02 2 Leitradeinheit s. 355-3115c Idler assy. s. 355-3115c
03 961 290 40 56 Nasenmutter Nut
03 961 291 40 56 Nasenmutter Nut
04 904 210 40 4 Platte Plate
05 255 057 40 104 Scheibe Washer
06 308 342 99 56 Schraube Bolt
06 511 761 98 56 Schraube Bolt
07 316 212 99 32 Scheibe Washer
08 302 573 99 32 Schraube Bolt
08 514 763 98 32 Schraube Bolt
09 4 Spannzylinder s. 355-3118b Tensioner s. 355-3118b
10 930 496 40 4 Distanzstück Space keeper
11 319 311 99 16 Schraube Bolt
11 507 085 98 16 Schraube Bolt
12 502 213 98 24 Schraube Bolt
12 510 516 98 24 Schraube Bolt
13 6 Tragrolle Top roller
14 517 548 98 56 Sicherungsscheibe Lock washer

Laufwerk - Leitradseite re + li 355-3110h

Track Group - Idler Side ri + le
27.07.2016 Seite 66
Leitradeinheit 355-3115e
Idler Assy.
12.11.2018 Seite 67
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 970 770 40 1 Leitradeinheit, kpl. Idler assy.
02 307 612 99 8 Schraube Bolt
03 316 211 99 8 Scheibe Washer
04 313 383 40 4 Achshalter Axle stirrup
06 323 823 40 2 Gleitringdichtung Lifetime seal
07 970 686 40 2 Anlaufscheibe Stop washer
08 361 019 40 1 Leitrad, kpl. Idler, assy.
09 * 1 Leitrad Idler
10 970 590 40 2 Frierbuchse Freeze-in bush
11 349 989 99 1 Verschlußschraube Plug
12 339 918 99 1 Dichtring Seal ring
13 994 129 40 1 Achse Axle
14 504 101 98 2 O-Ring O-ring
15 323 806 40 1 Stopfen Plug
16 324 575 40 1 Stopfen Plug
17 946 633 40 1 Gleitstein li. Sliding pad l.h.
18 946 634 40 1 Gleitstein re. Sliding pad r.h.
Leitradeinheit ist ölgefüllt Idler assy. is filled with oil
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Leitradeinheit 355-3115e
Idler Assy.
12.11.2018 Seite 68
Hydraulik Spannzylinder 355-3118d
Hydraulic Tensioner
13.08.2020 Seite 69
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 984 910 40 1 Spannzylinder kpl. Tensioner assy.
01 105 065 42 1 Spannzylinder kpl. Tensioner assy.
02 990 583 40 1 Zylinder Cylinder
03 913 913 40 1 Kolben Piston
04 461 042 40 6 Kolbenführungsring Piston guide ring
05 940 065 40 2 Kolbenführungsband Piston guide strap
06 951 515 40 1 Abstreifer Scraper
07 510 414 98 1 O-Ring O-ring
08 951 514 40 1 Dichtring Seal ring
09 461 040 40 1 Dichtring Seal ring
10 519 752 98 2 O-Ring O-ring
799 614 73 Dichtsatz best. aus Bild-Nr. 04-10 Seal kit consist. of fig-nos: 04-10

Hydraulik Spannzylinder 355-3118d

Hydraulic Tensioner
13.08.2020 Seite 70
Laufwerk Turasseite rechts und links 355-3121g
Track Group Drive Sprocket Side R.H. and L.H.
10.03.2017 Seite 71
Laufwerk Turasseite rechts und links 355-3121g
Track Group Drive Sprocket Side R.H. and L.H.
10.03.2017 Seite 72
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 942 820 40 1 Raupenträger rechts Track frame r.h.
02 2 siehe EL-Blatt Turas s. 355-3225b see page Drive sprocket s. 355-3225b
03 922 538 40 2 Flanschlager mit Buchse Flange bearing with bush
04 922 539 40 2 Flanschlager mit Buchse Flange bearing with bush
05 970 538 40 2 Lagerdeckel Bearing cap
06 971 268 40 2 Hohlwelle Sleeve shaft
07 429 200 40 2 Antriebswelle Drive shaft
08 2 siehe EL-Blatt Fahrwerksgetriebe s. see page Travelling gear s.
991-0766b 991-0766b
09 2 siehe EL-Blatt Fahrwerksmotor s. 991-0080 see page Travelling gear motor s.
991-0080
10 358 614 40 4 Gleitringdichtung Lifetime seal
11 304 369 99 24 Schraube (Standard) Bolt (Standard)
11 501 130 98 24 Schraube (Tieftemperatur) Bolt (cold weather design)
12 332 165 99 24 Mutter (Standard) Nut (Standard)
12 501 133 98 24 Mutter (Tieftemperatur) Nut (Cold weather design)
13 506 734 98 104 Scheibe Washer
14 429 265 40 8 Schraube Bolt
15 517 123 98 8 Scheibe Washer
16 308 731 99 24 Schraube (Standard) Bolt (Standard)
16 504 387 98 24 Schraube (Tieftemperatur) Bolt (cold weather design)
17 504 535 98 2 O-Ring O-ring
18 504 534 98 2 O-Ring O-ring
19 308 354 99 72 Schraube (Standard) Bolt (Standard)
19 501 128 98 72 Schraube (Tieftemperatur) Bolt (cold weather design)
21 507 761 98 36 Scheibe Washer
22 501 532 98 4 Verschlussschraube Plug
23 929 430 40 2 Ölmessstab Oil dipstick
24 307 847 99 16 Schraube Bolt
25 339 796 99 4 Dichtring Seal ring
26 339 907 99 4 Dichtring Seal ring
27 313 267 99 2 Verschlussschraube Plug
28 504 849 98 2 O-Ring O-ring
29 374 408 99 4 Verschraubung Union
30 943 320 40 1 Raupenträger links Track frame l.h.
33 * 2 Flanschlager Flange bearing
34 970 597 40 4 Frierbuchse Freeze-in bush
35 * 2 Flanschlager Flange bearing
36 374 408 99 2 Stutzen Socket
37 518 868 98 2 Schlauchleitung DN 16x5000 Hose DN 16x5000
38 516 630 98 2 Schlauchleitung DN 16x3900 Hose DN 16x3900
39 512 307 98 2 Schlauchleitung DN 16x3520 Hose DN 16x3520
40 323 460 40 6 Entlüftungsventil Vent valve
41 906 839 40 6 Verschraubung Union
45 955 216 40 2 Blech Plate
46 989 560 40 1 Schutz für Entlüftung rechts Protection for bledding r.h.
47 517 346 98 8 Scheibe Washer
48 307 885 99 4 Schraube Bolt
49 332 340 99 4 Mutter Nut
50 989 565 40 1 Schutz für Entlüftung links Protection for bledding l.h.
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Laufwerk Turasseite rechts und links 355-3121g

Track Group Drive Sprocket Side R.H. and L.H.
10.03.2017 Seite 73
Fahrgetriebeschutz 355-3127a
Protecting Cage
06.01.2009 Seite 74
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 921 275 40 2 Fahrgetriebeschutz Protecting cage
02 921 279 40 4 Zwischenplatte Intermediate plate
03 504 386 98 20 Schraube Bolt
05 255 056 40 20 Scheibe Washer
06 304 306 99 24 Schraube Bolt
07 621 707 40 24 Dehnhülse Resilient sleeve
08 332 165 99 24 Mutter Nut
09 255 057 40 24 Scheibe Washer

Fahrgetriebeschutz 355-3127a
Protecting Cage
06.01.2009 Seite 75
Fahrmotorschutz 355-3132c
Drive Motor Protection
05.10.2021 Seite 76
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 955 284 40 2 Zwischenplatte Intermediate plate
02 955 293 40 1 Fahrmotorschutz links Motor protection, left
03 955 294 40 1 Fahrmotorschutz rechts Motor protection right
04 943 199 40 2 Deckel Cover
06 949 562 40 6 Deckel Cover
07 945 105 40 2 Deckel Cover
08 308 405 99 32 Schraube Bolt
09 316 213 99 36 Scheibe Washer
10 332 359 99 36 Mutter Nut
11 515 487 98 36 Dehnhülse Resilient sleeve
12 518 348 98 22 Schraube Bolt
13 255 056 40 22 Scheibe Washer
15 307 800 99 40 Schraube Bolt
16 955 210 40 1 Haube li. Cap le.
17 955 211 40 1 Haube re. Cap ri.
18 308 404 99 4 Schraube Bolt
21 955 287 40 1 Deckel links Lid, left
22 081 320 40 4 Scharnier Hinge
23 307 800 99 4 Schraube Bolt
24 955 288 40 1 Deckel rechts Lid, right

Fahrmotorschutz 355-3132c
Drive Motor Protection
05.10.2021 Seite 77
Laufrolle 355-3135c
Bottom Roller
11.02.2013 Seite 78
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 970 771 40 1 Laufrolle, kpl. Bottom roller, assy.
02 307 612 99 8 Schraube Bolt
03 316 211 99 8 Scheibe Washer
04 361 027 40 4 Achshalter Axle stirrup
05 922 536 40 2 Rollenlager Roller bearing
06 970 688 40 2 Anlaufscheibe Stop washer
07 269 454 40 2 Gleitringdichtung Lifetime seal
08 504 351 98 2 O-Ring O-ring
09 339 918 99 1 Dichtring Seal ring
10 313 296 99 1 Verschlussschraube Plug
11 361 024 40 1 Achse Axle
12 895 903 40 1 Laufrollenkörper mit Buchse Bottom roller body with bush
13 895 902 40 1 Laufrollenkörper Bottom roller body
14 970 583 40 2 Frierbuchse Freeze-in bush
694 566 00 Dichtsatz Bild-Nr. 07,08,12 u. 13 Seal kit fig-nos: 07,08,12 and 13
Laufrolle ist ölgefüllt Bottom roller is filled with oil

Laufrolle 355-3135c
Bottom Roller
11.02.2013 Seite 79
Tragrolle 355-3140b
Top Roller
06.04.2016 Seite 80
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 970 772 40 1 Tragrolle, kpl. Top roller, assy.
02 502 213 98 4 Schraube Bolt
02 510 516 98 4 Schraube, Tieftemperatur Bolt, cold temperature design
03 255 057 40 4 Scheibe Washer
05 429 683 40 2 Rollenlager Roller bearing
06 345 218 99 2 Spannstift Dowel pin
07 324 067 40 2 Gleitringdichtung Lifetime seal
08 502 869 98 2 O-Ring O-ring
09 429 685 40 1 Tragrollenkörper mit Buchse Top roller body with bush
10 313 484 99 1 Verschlußschraube Plug
11 429 695 40 1 Achse Axle
951 500 40 Tragrolle ist ölgefüllt Top roller is filled with oil
15 429 686 40 1 Tragrollenkörper Top roller body
16 970 695 40 2 Frierbuchse Freeze-in bush
763 485 73 Dichtsatz Bild-Nr. 07, 08 u. 10 Seal kit fig-nos: 07, 08 and 10

Tragrolle 355-3140b
Top Roller
06.04.2016 Seite 81
Mittelteil 355-3150i
Carbody
25.11.2016 Seite 82
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 970 505 40 1 Traverse Crosshead
02 1 Drehdurchführung s. 113-3158 Rotary joint s. 113-3158
03 912 752 40 1 Mitnehmer Adjuster
04 308 637 99 4 Schraube Bolt
05 510 733 98 8 Dehnhülse Resilient sleeve
06 308 424 99 8 Schraube Bolt
07 938 761 40 1 Mittelteil MB Carbody
08 510 732 98 8 Dehnhülse Resilient sleeve
09 502 155 98 8 Schraube Bolt
10 519 900 98 128 Dehnhülse Resilient sleeve
11 933 613 40 4 Messchraube Gauge bolt
11 934 591 40 4 Messchraube TT Gauge bolt LT
12 517 855 98 124 Schraube Bolt
12 517 902 98 124 Schraube TT Bolt LT
13 985 553 40 1 Gabel Fork
14 308 444 99 4 Schraube Bolt
15 510 733 98 4 Dehnhülse Resilient sleeve
20 943 144 40 1 Meßvorichtung kpl. Test equipment assy.
21 949 567 40 2 Fettrutsche Grease chute
22 936 651 40 4 Leiste Strip
23 307 782 99 8 Schraube Bolt
24 332 197 99 4 Mutter Nut
25 340 465 99 4 Scheibe Washer
26 969 971 40 1 Winkel Angle
27 092 706 40 1 Meßuhr Micrometer
28 502 515 98 1 Rändelschraube Rim screw
29 477 172 40 1 Messeinsatz Test insert

Mittelteil 355-3150i
Carbody
25.11.2016 Seite 83
Druckleitungen, Fahrmotoren - Drehdurchführung 355-3170b
Pressure Lines, Drive Motor - Rotary Joint
11.12.2006 Seite 84
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 518 149 98 2 Schlauchleitung DN 40 x 3220 Hose assy. DN 40 x 3220
02 518 150 98 2 Schlauchleitung DN 40 x 3320 Hose assy. DN 40 x 3320
03 356 209 40 16 Flanschdichtung Flange seal
04 319 288 99 64 Schraube Bolt
05 517 613 98 2 Schlauchleitung DN 40 x 850 Hose assy. DN 40 x 850
06 517 614 98 2 Schlauchleitung DN 40 x 1100 Hose assy. DN 40 x 1100

Druckleitungen, Fahrmotoren - Drehdurchführung 355-3170b

Pressure Lines, Drive Motor - Rotary Joint
11.12.2006 Seite 85
Fahrmotor, Bremsventil - Leckölleitungen 355-3175e
Drive Motor, Brake Valve - Leakage Lines
26.07.2010 Seite 86
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 510 732 98 8 Dehnhülse Resilient sleeve
02 502 155 98 8 Schraube Bolt
03 374 431 99 2 Stutzen Socket
04 516 633 98 2 Schlauchleitung DN 25x3995 Hose assy. DN 25x3995
05 904 294 40 1 Traverse Crosshead
06 2 Fahrwerksbremsventil s. 090-0392 Travelling gear brake valve s.
090-0392
07 501 337 98 4 Schraube Bolt
08 504 662 98 4 Mutter Nut
09 516 177 98 3 Stutzen Socket
10 634 304 40 2 Verschraubung Union
11 515 812 98 4 Minimeß-Verschraubung Test union
12 374 416 99 2 Stutzen Socket
13 514 599 98 1 Schlauchleitung DN 8x1130 Hose assy. DN 8x1130
14 640 491 40 1 Schlauchleitung DN 8x1350 Hose assy. DN 8x1350
15 316 212 99 4 Scheibe Washer
16 510 741 98 2 Dehnhülse Resilient sleeve
17 0443451512 4 Schelle Clamp
18 512 545 98 6 Scheibe Washer
19 308 782 99 2 Schraube Bolt
20 2086238370 2 Clip Clip
21 307 802 99 2 Schraube Bolt
22 334 600 99 2 Mutter Nut

Fahrmotor, Bremsventil - Leckölleitungen 355-3175e

Drive Motor, Brake Valve - Leakage Lines
26.07.2010 Seite 87
Verrohrung - Bremse (ST) 355-3180h
Piping - Brake
16.01.2017 Seite 88
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 374 407 99 3 Stutzen Socket
02 516 175 98 2 Verschraubung Union
03 519 931 98 2 Schlauchleitung DN 12x4550 Hose assy. DN 12x4550
04 516 168 98 2 Stutzen Socket
05 006 525 98 2 Kupplung Coupling
06 511 068 98 1 Schlauchleitung DN 12x1100 Hose assy. DN 12x1100
10 604 499 40 1 Verschraubung Union
11 371 783 99 1 Stutzen Socket

Verrohrung - Bremse (ST) 355-3180h

Piping - Brake
16.01.2017 Seite 89
Kettenspannung 355-3185j
Track Adjusting
07.03.2012 Seite 90
Kettenspannung 355-3185j
Track Adjusting
07.03.2012 Seite 91
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 635 991 40 4 Schelle mit Konsole Clamp with console
02 308 559 99 8 Gewindebolzen Thread pin
03 334 599 99 8 Mutter Nut
04 202 970 40 1 Verschlußschraube Plug
05 374 413 99 3 Stutzen Socket
06 374 419 99 2 Stutzen Socket
07 634 297 40 2 Verschraubung Union
08 516 180 98 4 Stutzen Socket
09 004 132 98 2 Kupplung Coupling
10 173 415 40 1 Verschlußschraube Plug
11 517 593 98 2 Schlauchleitung DN 16x3500 Hose assy. DN 16x3500
12 533 989 99 1 Anschweißplatte Weld on plate
13 533 988 99 1 Klemmpaar Clamp set
14 319 132 99 2 Schraube Bolt
15 908 011 40 * 1 Rohr Pipe
17 Ventilblock kpl. s. 114-3190d Valve block assy. s. 114-3190d
19 506 728 98 4 Schraube Bolt
20 512 545 98 4 Scheibe Washer
21 641 487 40 2 Schlauchleitung DN 16x1690 Hose assy. DN 16x1690
22 511 141 98 1 Schlauchleitung DN 16x1100 Hose assy. DN 16x1100
23 515 812 98 2 Kupplung Coupling
24 516 172 98 1 Verschraubung Union
25 461 133 40 1 Blockkugelhahn Ball cock
26 516 165 98 2 Verschraubung Union
27 517 578 98 2 Schlauchleitung DN 16x920 Hose assy. DN 16x920
29 374 413 99 2 Verschraubung Union
30 516 180 98 1 Verschraubung Union
31 551 715 40 1 Schlauchleitung DN 16x390 Hose assy. DN 16x390
32 374 418 99 1 Stutzen Socket
33 307 752 99 4 Schraube Bolt
34 517 121 98 4 Sicherungsscheibe Lock washer
35 ** Blasenspeicher Accumulator
36 ** Membranspeicher Diaphragm-type accumulator
37 513 208 98 1 Schlauchleitung DN12 x 1900 Hose assy. DN12 x 1900
38 374 431 99 2 Stutzen Socket
39 516 177 98 3 Stutzen Socket
40 634 304 40 2 Verschraubung Union
41 576 406 40 1 Verschraubung Union
** Ländervorschrift siehe Abweichung BaukarteWatch deviations of the machine
record acc. to regional prescriptions
* Meterware, bei Bestellung Länge angeben Bulkware, state length required

Kettenspannung 355-3185j
Track Adjusting
07.03.2012 Seite 92
Turas 355-3225b
Drive Sprocket
24.10.2014 Seite 93
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 970 802 40 1 Turas, kpl. (Tieftemperatur) Drive sprocket assy. (cold weather
design)
01 970 773 40 1 Turas, kpl. (Standard) Drive sprocket assy. (standard)
02 887 110 40 * 1 Turas Drive sprocket
03 361 031 40 * 1 Turasnabe Drive sprocket hub
04 429 689 40 6 Bolzen Ø 50 Pin Ø 50
04 429 691 40 6 Bolzen, Übergröße Ø 52 Pin, Oversize Ø 52
05 504 386 98 12 Schraube (Kaltzäh) Bolt (cold weather design)
05 308 356 99 12 Schraube (Standard) Bolt (standard)
06 501 124 98 12 Mutter (Kaltzäh) Nut (cold weather design)
06 332 369 99 12 Mutter (Standard) Nut (standard)
07 255 056 40 12 Scheibe Washer
* Diese Teile können nur bei No field repair item
Werkstattreparatur verwendet werden

Turas 355-3225b
Drive Sprocket
24.10.2014 Seite 94
Raupenkette 1500 mm 355-3247c
Track Group 1500 mm
25.07.2013 Seite 95
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 796 094 73 2 Raupenkette 1500 breit (beinhaltet 49 Track group 1500 wide (included 49
Bodenplatten) track shoes)
02 970 911 40 98 Bodenplatte 1500 mm Track shoe 1500 mm
03 448 957 20 196 Bolzen Pin
05 308 390 99 196 Schraube Bolt
06 972 269 40 196 Mutter Nut
07 340 619 99 196 Scheibe Washer
Raupenketten 1200 mm Ausführung mit und Track groups 1200 mm design with
ohne Steg erhältlich ET-Nr. 796 093 73 / and without bar available Part-No.
796 601 73 796 093 73 / 796 601 73

Raupenkette 1500 mm 355-3247c

Track Group 1500 mm
25.07.2013 Seite 96
Klappschaufel Ausleger 7,15 m 355-4000j
Bullclam Bucket Boom 7,15 m
27.07.2016 Seite 97
Klappschaufel Ausleger 7,15 m 355-4000j
Bullclam Bucket Boom 7,15 m
27.07.2016 Seite 98
Klappschaufel Ausleger 7,15 m 355-4000j
Bullclam Bucket Boom 7,15 m
27.07.2016 Seite 99
Klappschaufel Ausleger 7,15 m 355-4000j
Bullclam Bucket Boom 7,15 m
27.07.2016 Seite 100
Klappschaufel Ausleger 7,15 m 355-4000j
Bullclam Bucket Boom 7,15 m
27.07.2016 Seite 101
Klappschaufel Ausleger 7,15 m 355-4000j
Bullclam Bucket Boom 7,15 m
27.07.2016 Seite 102
Klappschaufel Ausleger 7,15 m 355-4000j
Bullclam Bucket Boom 7,15 m
27.07.2016 Seite 103
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 977 906 40 1 Ausleger, AT Boom weldment
02 959 750 40 2 Bolzen (Normaltemperatur) Pin (Standard)
02 959 752 40 2 Bolzen (Tieftemperatur) Pin (Low Temperature)
03 900 654 40 2 Bolzen(Normaltemperatur) Pin (Standard)
03 913 602 40 2 Bolzen (Tieftemperatur) Pin (Low Temperature)
04 900 655 40 2 Bolzen(Normaltemperatur) Pin (Standard)
04 913 603 40 2 Bolzen (Tieftemperatur) Pin (Low Temperature)
05 970 616 40 4 Bundbuchse Flanged bush
06 969 054 40 2 Buchse Bushing
07 973 861 40 4 Achshalter Axle stirrup
08 900 657 40 4 Achshalter Axle stirrup
09 872 463 40 4 Achshalter Axle stirrup
10 890 988 40 2 Deckel Cover
11 900 658 40 2 Deckel Cover
12 900 659 40 2 Deckel Cover
13 959 751 40 2 Ring Ring
14 900 660 40 2 Ring Ring
15 900 661 40 2 Ring Ring
16 307 829 99 20 Schraube Bolt
17 517 123 98 67 Scheibe Washer
18 907 024 40 4 Dichtring Seal ring
19 907 020 40 4 Dichtring Seal ring
20 504 445 98 36 Klemmpaar Clamp set
21 504 446 98 4 Klemmpaar Clamp set
22 502 976 98 32 Klemmpaar Clamp set
23 502 977 98 8 Klemmpaar Clamp set
24 534 008 99 81 Deckplatte Cover plate
26 332 353 99 178 Mutter Nut
37 519 454 98 14 Flanschdichtung Flange seal
38 519 453 98 20 Flanschdichtung Flange seal
39 319 313 99 72 Schraube Bolt
40 319 305 99 24 Schraube Bolt
41 319 292 99 80 Schraube Bolt
42 504 662 98 88 Mutter Nut
43 332 355 99 131 Mutter Nut
44 519 056 98 2 Schlauchleitung DN 50x2100 Hose assy. DN 50x2100
45 940 384 40 2 Schlauchleitung DN 50x3000 Hose assy. DN 50x3000
46 940 376 40 2 Schlauchleitung DN 50x2450 Hose assy. DN 50x2450
47 940 323 40 2 Schlauchleitung DN 50x2600 Hose assy. DN 50x2600
48 512 485 98 4 Schlauchleitung DN 40x2100 Hose assy. DN 40x2100
49 515 843 98 2 Schlauchleitung DN 40x2600 Hose assy. DN 40x2600
63 502 538 98 16 Schraube Bolt
66 308 423 99 32 Schraube Bolt
71 952 787 40 1 Winkel Angle
73 937 609 40 4 Halter kpl. Retainer
74 937 611 40 1 Winkel kpl. Angle
75 937 613 40 1 Griff Handle
76 502 371 98 6 Klemmpaar Clamp set
77 502 626 98 6 Gummieinsatz Grommet
78 509 064 98 8 Klemmpaar Clamp set
79 505 212 98 8 Gummieinsatz Grommet
81 500 398 98 8 Deckplatte Cover plate
82 505 010 98 12 Schraube Bolt
Klappschaufel Ausleger 7,15 m 355-4000j
Bullclam Bucket Boom 7,15 m
27.07.2016 Seite 104
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
83 308 617 99 10 Schraube Bolt
84 308 853 99 8 Schraube Bolt
85 517 118 98 364 Sicherungsscheibe Washer
86 308 421 99 4 Schraube Bolt
87 304 322 99 2 Schraube Bolt
88 307 826 99 3 Schraube Bolt
89 510 741 98 8 Dehnhülse Resilient sleeve
90 982 631 40 3 Schutzblech Protection plate
91 935 549 40 1 Schutzblech Protection plate
92 935 546 40 2 Schutzblech Protection plate
93 534 009 99 7 Anschweißplatte Weld on plate
94 502 658 98 1 Klemmpaar Clamp set
95 982 630 40 1 Schutzblech Protection plate
96 519 066 98 146 Schraube Bolt
97 502 618 98 1 Klemmpaar Clamp set
98 504 926 98 1 Gummieinsatz Grommet
99 534 004 99 1 Deckplatte Cover plate
100 308 581 99 2 Schraube Bolt
101 500 801 98 2 Scheibe Washer
103 307 830 99 12 Schraube Bolt
104 978 722 40 1 Halter kpl. Retainer
105 978 723 40 1 Halter kpl. Retainer
106 308 003 99 8 Schraube Bolt
107 517 124 98 8 Sicherungsscheibe Lock washer
108 308 616 99 28 Schraube Bolt
110 952 731 40 4 Winkel Angle
111 890 939 40 4 Winkel Angle
112 909 203 40 1 Winkel rechts Angle r.h.
113 911 138 40 4 Winkel Angle
114 909 202 40 1 Winkel links Angle l.h.
115 653 125 40 1 Winkel Angle
116 971 997 40 2 Blech Plate
120 978 771 40 1 Rohrleitung kpl. ø 65 Pipe assy. ø 65
121 978 772 40 1 Rohrleitung kpl. ø 65 Pipe assy. ø 65
122 961 687 40 1 Rohrleitung kpl. ø 65 Pipe assy. ø 65
123 978 773 40 1 Rohrleitung kpl. ø 65 Pipe assy. ø 65
124 978 774 40 1 Rohrleitung kpl. ø 65 Pipe assy. ø 65
125 978 775 40 1 Rohrleitung kpl. ø 65 Pipe assy. ø 65
126 978 776 40 1 Rohrleitung kpl. ø 65 Pipe assy. ø 65
127 978 777 40 1 Rohrleitung kpl. ø 65 Pipe assy. ø 65
128 978 781 40 1 Rohrleitung kpl. ø 65 Pipe assy. ø 65
129 967 207 40 1 Rohrleitung kpl. ø 65 Pipe assy. ø 65
130 961 686 40 1 Rohrleitung kpl. ø 65 Pipe assy. ø 65
131 967 218 40 1 Rohrleitung kpl. ø 65 Pipe assy. ø 65
135
135 504 448 98 16 Flansch Flange
136 504 898 98 4 Flansch Flange
137 504 449 98 18 Kragenring Collar ring
138 504 461 98 2 Kragenring Collar ring
150 961 689 40 1 Rohrleitung kpl. ø 50 Pipe assy. ø 50
151 978 778 40 2 Rohrleitung kpl. ø 50 Pipe assy. ø 50
152 978 779 40 1 Rohrleitung kpl. ø 50 Pipe assy. ø 50
153 978 780 40 1 Rohrleitung kpl. ø 50 Pipe assy. ø 50
Klappschaufel Ausleger 7,15 m 355-4000j
Bullclam Bucket Boom 7,15 m
27.07.2016 Seite 105
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
154 978 782 40 2 Rohrleitung kpl. ø 50 Pipe assy. ø 50
155 961 691 40 1 Rohrleitung kpl. ø 50 Pipe assy. ø 50
156 961 690 40 1 Rohrleitung kpl. ø 50 Pipe assy. ø 50
157 961 688 40 1 Rohrleitung kpl. ø 50 Pipe assy. ø 50
158 967 209 40 1 Rohrleitung kpl. ø 50 Pipe assy. ø 50
159 967 211 40 1 Rohrleitung kpl. ø 50 Pipe assy. ø 50
160 967 217 40 1 Rohrleitung kpl. ø 50 Pipe assy. ø 50
161 967 216 40 1 Rohrleitung kpl. ø 50 Pipe assy. ø 50
165 500 127 98 12 Flansch Flange
166 501 673 98 8 Flansch Flange
167 500 203 98 16 Kragenring Collar ring
168 501 898 98 12 Kragenring Collar ring

Klappschaufel Ausleger 7,15 m 355-4000j

Bullclam Bucket Boom 7,15 m
27.07.2016 Seite 106
Aufstieg- Klappschaufel Ausleger 7,15m 355-4026g
Ladder - Bullclam bucket boom 7,15m
17.01.2017 Seite 107
Aufstieg- Klappschaufel Ausleger 7,15m 355-4026g
Ladder - Bullclam bucket boom 7,15m
17.01.2017 Seite 108
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 973 862 40 1 Aufstiegssegment Stair rail section
02 937 658 40 4 Aufstiegssegment Stair rail section
03 938 017 40 1 Aufstiegssegment Stair rail section
04 969 009 40 14 Halter Retainer
05 906 815 40 1 Gitterrost Grating
06 898 995 40 4 Platte Plate
07 317 319 40 4 Gewindeklotz Thread block
08 317 318 40 4 Kunststoffolive Film
09 502 354 98 4 Schraube Bolt
10 938 022 40 1 Rohr Pipe
11 896 570 40 10 Lamellenstopfen Lamella plug
12 985 534 40 11 Blech Sheet metal
13 307 775 99 44 Schraube Bolt
14 517 122 98 44 Scheibe Washer
15 534 009 99 18 Anschweißplatte Welding plate
16 502 976 98 14 Klemmpaar Clamp set
17 504 445 98 4 Klemmenpaar Clamp set
18 519 066 98 36 Schraube Bolt
19 332 353 99 36 Mutter Nut
20 504 709 98 14 Klemmenpaar Clamp set
21 963 323 40 14 Anschweißplatte Cover plate
22 307 792 99 28 Schraube Bolt
23 332 114 99 28 Mutter Nut
24 517 118 98 36 Scheibe Washer
25 964 912 40 4 Anschlagpunkt kpl. Heave point assy.
31 964 913 40 1 Deckplatte Cover plate
32 500 399 98 1 Anschweißplatte Weld on plate
33 504 814 98 1 Klemmpaar Clamp set
34 950 498 40 1 Anschlagpunkt Heave point assy.
35 308 421 99 2 Schraube Bolt
36 332 355 99 2 Mutter Nut
37 517 123 98 4 Scheibe Washer

Aufstieg- Klappschaufel Ausleger 7,15m 355-4026g

Ladder - Bullclam bucket boom 7,15m
17.01.2017 Seite 109
Anschluß Auslegerzylinder 355-4035c
Connector boom cylinder
31.01.2012 Seite 110
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 1 s. Hydraulik Zylinder s. Hydraulic cylinder
02 365 072 40 1 Adapterplatte Adaptorplate
03 367 128 99 1 O-Ring O-ring
04 319 289 99 4 Schraube Bolt

Anschluß Auslegerzylinder 355-4035c

Connector boom cylinder
31.01.2012 Seite 111
Ausleger Zylinder 355-4071d
Boom Cylinder
01.12.2017 Seite 112
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 992 300 40 1 Hydraulikzylinder Hydraulic cylinder
03 992 048 40 1 Abschlussflansch kpl. Sealing flange
04 989 962 40 1 Kolben Piston
05 947 196 40 1 Nutmutter Groove nut
06 979 570 40 1 Deckel Cover
07 7078864060 1 Abstreifer Scraper
08 970 673 40 2 Bundbuchse Flanged bush
09 970 667 40 1 Frierbuchse Freeze-in bushing with spiral groove
10 951 297 40 1 Dichtelement Seal
12 973 832 40 3 Kolbenführungsring Piston Guide
13 461 050 40 2 Kolbenführungsband Piston guide strap
14 7075122400 1 Stützring Buffer ring
15 7075122300 1 Kolbendichtung Rod seal
16 907 022 40 2 Dichtring Seal ring
17 519 998 98 1 O-Ring O-ring
18 999 237 40 1 Stützring Support ring
19 950 967 40 1 O-Ring O-Ring
20 896 674 40 2 Stützring Support ring
21 354 534 99 1 Passfeder Feather key
22 516 599 98 20 Schraube Bolt
23 907 023 40 2 Bolzendichtring Pin seal ring
24 947 188 40 1 Gewindestift Thread pin
25 004 860 98 3 Schmiernippel Grease nipple
26 319 274 99 8 Schraube Bolt
27 7075622970 1 Dichtring Seal ring
28 7075622900 1 Abstreifer Dust seal
29 517 840 98 1 Sprengring Snap ring
30 790 497 73 1 Kolbenstange kpl. best. aus Bild-Nr. Piston Rod assy. consist. of fig-no:
32,09,16,21,25 32,09,16,21,25
31 * 1 Zylinderrohr Cylinder Barrel
32 * 1 Kolbenstange Piston Rod
799 890 73 Dichtsatz-Kolben best. aus Bild-Nr. Sealing Kit - Piston consist. of fig.no.
10,12,13,19,20 10,12,13,19,20
790 498 73 Dichtsatz-Abschlussflansch Bild-Nr. Sealing Kit - Sealing flange fig-no:
07,14,15,17,18,27-29 07,14,15,17,18,27-29
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Ausleger Zylinder 355-4071d

Boom Cylinder
01.12.2017 Seite 113
Auslegerzylinder - Stangenschutz 355-4090
Rod Protection - Boom Cylinder
09.11.2016 Seite 114
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 909 520 40 1 Stangenschutz kpl. Rod Protection assy.
02 908 917 40 1 Stangenabdeckung Cover, rod
03 908 918 40 1 Führungsschiene Guide rail
04 430 788 40 4 Bügel Yoke
06 674 868 40 2 Gleitstein Sliding block
07 512 108 98 1 Bolzen Pin
08 342 145 99 2 Splint Cotter pin
09 319 268 99 6 Schraube Bolt
10 334 600 99 6 Mutter Nut
11 340 467 99 12 Scheibe Washer
12 334 601 99 6 Mutter Nut
13 340 469 99 6 Scheibe Washer

Auslegerzylinder - Stangenschutz 355-4090

Rod Protection - Boom Cylinder
09.11.2016 Seite 115
Verrohrung - Stielzylinder (Kls) 355-4134
Piping - Stick Cylinder (Fs)
21.02.2013 Seite 116
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 1 s. Hydraulikzylinder s. Hydraulic cylinder
02 902 721 40 1 Verrohrung kpl. Piping, assy.
05 513 302 98 1 Anschlußklotz Connecting block
06 769 916 73 1 Rohrleitung Ø 50 kpl. Pipe assy.Ø 50
08 502 977 98 1 Klemmpaar Clamp set
09 534 008 99 1 Deckplatte Cover plate
10 500 127 98 2 Flansch Flange
11 500 203 98 1 Kragenring Collar ring
12 501 898 98 1 Kragenring Collar ring
13 385 243 40 1 Flanschdichtung Flange seal
15 356 209 40 2 Flanschdichtung Flange seal
16 308 459 99 2 Schraube Bolt
17 319 289 99 4 Schraube Bolt
18 308 424 99 4 Schraube Bolt
20 343 006 99 2 Scheibe Washer
21 430 793 40 1 Blech Plate
22 500 333 98 2 Schraube Bolt
23 308 414 99 4 Schraube Bolt
24 513 303 98 1 Anschlußklotz Connecting block
25 912 656 40 1 Bolzen Pin
26 650 426 40 2 Achshalter Achsel stirrup
27 308 407 99 4 Schraube Bolt
28 915 899 40 1 Bolzen Pin
29 340 471 99 4 Scheibe Washer

Verrohrung - Stielzylinder (Kls) 355-4134

Piping - Stick Cylinder (Fs)
21.02.2013 Seite 117
Stielzylinder 355-4171d
Stick Cylinder
04.12.2017 Seite 118
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 992 305 40 1 Hydraulikzylinder Hydraulic cylinder
03 992 054 40 1 Abschlussflansch kpl. Sealing flange
04 989 967 40 1 Kolben Piston
05 947 195 40 1 Nutmutter Groove nut
06 982 223 40 1 Collar Collar
07 7078864040 1 Abstreifer Scraper
08 951 293 40 1 Dichtring Seal Ring
10 973 828 40 4 Kolbenführungsring Piston Wear Ring
11 515 484 40 2 Kolbenführungsband Piston guide strap
12 7075119400 1 Dichtung Buffer ring
13 7075119300 1 Stangendichtung Rod seal
16 947 184 40 1 Gewindestift Thread pin
17 516 605 98 22 Schraube Bolt
18 519 995 98 1 O-Ring O-ring
19 999 288 40 1 Stützring Support ring
20 950 965 40 1 O-Ring O-ring
21 906 027 40 2 Stützring Support ring
22 354 534 99 1 Passfeder Feather key
23 319 274 99 8 Schraube Bolt
24 7075619770 1 Staubdichtung Dust seal
25 7075619800 1 Staubdichtung Dust seal
26 7077520040 1 Sprengring Snap ring
31 * 1 Zylinderrohr Cylinder Barrel
32 * 1 Kolbenstange Piston Rod
799 893 73 Dichtsatz-Kolben best. aus Bild-Nr. Sealing Kit - Piston consist. of fig.no.
08,10,11,20,21 08,10,11,20,21
790 499 73 Dichtsatz-Abschlussflansch Bild-Nr. Sealing Kit - Sealing flange fig-no:
07,12,13,18,19,24-26 07,12,13,18,19,24-26
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Stielzylinder 355-4171d
Stick Cylinder
04.12.2017 Seite 119
Stielzylinder - Stangenschutz 355-4190
Rod Protection - Stick Cylinder
09.11.2016 Seite 120
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 909 530 40 1 Stangenschutz kpl. Rod Protection assy.
02 908 881 40 1 Stangenabdeckung Cover, rod
03 908 882 40 1 Führungsschiene Guide rail
04 908 927 40 3 Bügel Yoke
06 674 868 40 2 Gleitstein Sliding block
07 517 210 98 1 Bolzen Pin
08 342 145 99 2 Splint Cotter pin
09 319 268 99 6 Schraube Bolt
10 334 600 99 6 Mutter Nut
11 340 467 99 12 Scheibe Washer
12 334 601 99 6 Mutter Nut
13 340 469 99 6 Scheibe Washer
14 340 633 99 2 Scheibe Washer
15 908 929 40 1 Gabel Fork

Stielzylinder - Stangenschutz 355-4190

Rod Protection - Stick Cylinder
09.11.2016 Seite 121
Klappschaufel Stiel 4,9 m 355-4200g
Bullclam Bucket Stick 4,9 m
15.03.2017 Seite 122
Klappschaufel Stiel 4,9 m 355-4200g
Bullclam Bucket Stick 4,9 m
15.03.2017 Seite 123
Klappschaufel Stiel 4,9 m 355-4200g
Bullclam Bucket Stick 4,9 m
15.03.2017 Seite 124
Klappschaufel Stiel 4,9 m 355-4200g
Bullclam Bucket Stick 4,9 m
15.03.2017 Seite 125
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 973 876 40 1 Stiel, AT Stick, weldment
02 970 615 40 4 Bundbuchse Flanged bush
03 970 714 40 2 Frierbuchse Freeze-in bushing
04 969 054 40 2 Frierbuchse Freeze-in bushing
05 907 024 40 4 Dichtring Seal ring
06 907 020 40 4 Dichtring Seal ring
09 519 453 98 52 Flanschdichtung Flange seal
10 319 292 99 32 Schraube Bolt
12 319 288 99 16 Schraube Bolt
13 319 323 99 8 Schraube Bolt
15 519 454 98 16 Flanschdichtung Flange seal
16 319 313 99 8 Schraube Bolt
17 504 662 98 16 Mutter Nut
18 655 071 40 2 Flansch Flange
19 517 091 98 8 Schraube Bolt
20 180 113 40 2 Verschlussschraube Plug
21 502 976 98 40 Klemmpaar Clamp Set
23 534 008 99 44 Deckplatte Cover plate
24 308 599 99 40 Schraube Bolt
26 319 305 99 8 Schraube Bolt
29 913 626 40 4 Ring Ring
37 519 479 98 2 Schlauchleitung DN 50x3150 Hose assy. DN 50x3150
38 515 594 98 2 Schlauchleitung DN 40x3400 Hose assy. DN 40x3400
39 516 107 98 2 Schlauchleitung DN 40x2800 Hose assy. DN 40x2800
53 978 731 40 1 Halter Retainer
54 978 733 40 1 Halter Retainer
55 513 303 98 2 Anschlussklotz Connecting block
56 967 229 40 2 Adapterplatte Plate
57 967 228 40 1 Blech Plate
58 967 224 40 1 Blech Plate
61 517 124 98 16 Sicherungsscheibe Lock washer
62 510 674 98 8 Schraube Bolt
63 517 118 98 136 Sicherungsscheibe Lock washer
64 519 066 98 48 Schraube Bolt
65 332 353 99 48 Mutter Nut
66 308 423 99 32 Schraube Bolt
67 502 926 98 8 Schraube Bolt
69 332 355 99 68 Mutter Nut
70 319 305 99 8 Schraube Bolt
71 517 123 98 8 Sicherungsscheibe Lock washer
72 504 445 98 4 Klemmpaar Clamp Set
73 307 582 99 4 Schraube Bolt
80 961 694 40 1 Rohrleitung kpl. ø50 Pipe assy. ø50
81 967 212 40 1 Rohrleitung kpl. ø50 Pipe assy. ø50
82 961 696 40 1 Rohrleitung kpl. ø50 Pipe assy. ø50
83 967 213 40 1 Rohrleitung kpl. ø50 Pipe assy. ø50
84 961 698 40 1 Rohrleitung kpl. ø50 Pipe assy. ø50
85 961 678 40 1 Rohrleitung kpl. ø50 Pipe assy. ø50
86 961 695 40 1 Rohrleitung kpl. ø50 Pipe assy. ø50
87 961 697 40 1 Rohrleitung kpl. ø50 Pipe assy. ø50
88 961 679 40 1 Rohrleitung kpl. ø50 Pipe assy. ø50
89 961 699 40 1 Rohrleitung kpl. ø50 Pipe assy. ø50
90 967 214 40 1 Rohrleitung kpl. ø50 Pipe assy. ø50
Klappschaufel Stiel 4,9 m 355-4200g
Bullclam Bucket Stick 4,9 m
15.03.2017 Seite 126
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
91 967 215 40 1 Rohrleitung kpl. ø50 Pipe assy. ø50
95 501 673 98 16 Flansch Flange
96 501 898 98 8 Kragenring Collar ring
97 500 127 98 8 Flansch Flange
98 500 203 98 16 Kragenring Collar ring
110 961 692 40 1 Rohrleitung kpl. ø65 Pipe assy. ø65
111 961 693 40 1 Rohrleitung kpl. ø65 Pipe assy. ø65
115 504 448 98 4 Flansch Flange
116 504 449 98 4 Kragenring Collar ring
120 952 736 40 2 Halter Retainer
121 952 737 40 2 Blech Plate
122 534 009 99 4 Anschweißplatte Weld on plate
123 972 576 40 4 Winkel Angle
124 301 894 40 4 Winkel Angle

Klappschaufel Stiel 4,9 m 355-4200g

Bullclam Bucket Stick 4,9 m
15.03.2017 Seite 127
Schaufelzylinder 355-4271d
Bucket Cylinder
04.12.2017 Seite 128
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 992 310 40 1 Hydraulikzylinder Hydraulic cylinder
03 992 058 40 1 Abschlussflansch kpl. Sealing flange
04 989 972 40 1 Kolben Piston
05 947 194 40 1 Nutmutter Groove nut
06 982 226 40 1 Collar Collar
07 7078864010 1 Abstreifer Scraper
08 951 294 40 1 Dichtung Gasket
10 973 829 40 3 Kolbenführungsring Piston guide
11 304 103 40 2 Kolbenführungsband Piston guide strap
12 707 512 04 1 Dichtung Buffer ring
00
13 707 512 03 1 Stangendichtung Rod seal
00
14 970 594 40 2 Bundbuchse Flanged bush
15 519 996 98 1 O-Ring O-Ring
16 999 234 40 1 Stuetzring Support Ring
17 950 970 40 1 O-Ring O-ring
18 906 011 40 2 Stützring Support ring
19 354 534 99 1 Passfeder Feather key
20 307 800 99 6 Schraube Bolt
21 511 722 98 18 Schraube Screw
22 947 184 40 1 Gewindestift Thread pin
23 907 021 40 2 Dichtring Seal ring
24 992 188 40 1 Bundbuchse Flanged bush
25 319 274 99 8 Schraube Bolt
26 506 581 98 1 Verschlussflansch Plug
27 519 453 98 1 Flanschdichtung Flange seal
28 319 288 99 4 Schraube Bolt
29 004 860 98 6 Schmiernippel Grease nipple
30 7075620970 1 Staubdichtung Dust seal
31 7075620900 1 Staubdichtung Dust seal
32 0717915218 1 Ring Ring
33 790 500 73 1 Kolbenstange kpl. best. aus Bild-Nr. Piston Rod assy. consist. of fig-no:
35,19,23,24,29 35,19,23,24,29
34 * 1 Zylinderrohr Cylinder Barrel
35 * 1 Kolbenstange Piston Rod
799 888 73 Dichtsatz-Kolben best. aus Bild- Sealing Kit - Piston consist. of fig.no.
Nr.08-11,17,18 08-11,17,18
790 501 73 Dichtsatz-Kolbenstange Bild-Nr. Sealing Kit - Piston rod fig-no:
07,12,13,15,16,30-32 07,12,13,15,16,30-32
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Schaufelzylinder 355-4271d
Bucket Cylinder
04.12.2017 Seite 129
Bolzenabdichtung Klappschaufel 355-4611a
Pin Sealing Bullclam bucket
22.08.2005 Seite 130
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 890 909 40 4 Dichtungsführungsring kpl. einschl. Bild-Nr. Seal fixing assy. incl. fig-nos. 21-23
21-23
02 655 733 40 4 Dichtungsring Seal
03 620 923 40 4 Dichtungsführungsring kpl. einschl. Bild-Nr. Seal fixing assy. incl. fig-nos. 24-26
24-26
04 247 091 40 4 Dichtungsring Seal
21 * 1 Obere Ringhälfte Ring half, upper
22 * 1 Untere Ringhälfte Ring half, lower
23 509 170 98 2 Schraube Bolt
24 * 1 Obere Ringhälfte Ring half, upper
25 * 1 Untere Ringhälfte Ring half, lower
26 500 987 98 2 Schraube Bolt
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Bolzenabdichtung Klappschaufel 355-4611a

Pin Sealing Bullclam bucket
22.08.2005 Seite 131
Klappschaufel 29,0 cbm 355-5014b
Bullclam Bucket 29,0 cbm
18.01.2019 Seite 132
Klappschaufel 29,0 cbm 355-5014b
Bullclam Bucket 29,0 cbm
18.01.2019 Seite 133
Klappschaufel 29,0 cbm 355-5014b
Bullclam Bucket 29,0 cbm
18.01.2019 Seite 134
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 952 585 40 1 Klappschaufel ohne Lippe Bullclam bucket w/o lip
02 928 451 40 2 Blech Plate
03 958 718 40 4 Leiste Strip
04 928 452 40 2 Leiste Strip
05 928 453 40 2 Schutzgummi Protection rubber
06 511 263 98 20 Gewindebolzen Thread pin
07 507 037 98 20 Mutter Nut
09 925 571 40 1 Verschlussteile KLS Plugs
10 506 581 98 2 SAE-Verschlussflansch SAE-Flange
11 519 453 98 2 Flanschdichtung Flange seal
12 319 288 99 8 Zylinderschraube Head screw
15 900 744 40 2 Bolzen Pin
15 913 612 40 2 Bolzen (Tieftemperaturausführung) Pin (cold weather design)
16 900 747 40 4 Frierbuchse Freeze-in bushing
17 900 750 40 4 Achshalter Axle stirrup
18 900 749 40 4 Verdrehsicherung Catch
19 900 751 40 2 Lasche Shackle
20 517 123 98 16 Sicherungsscheibe Lock washer
21 307 826 99 16 Schraube Bolt
22 647 279 40 2 Lasche Shackle
23 647 277 40 4 Verdrehsicherung Catch
24 647 275 40 4 Achshalter Axle stirrup
25 900 745 40 2 Bolzen Pin
25 913 613 40 2 Bolzen (Tieftemperaturausführung) Pin (cold weather design)
26 900 748 40 4 Bundbuchse Flanged bush
27 307 775 99 6 Schraube Bolt
28 517 122 98 6 Sicherungsscheibe Lock washer
29 928 449 40 2 Blech Plate
30 334 600 99 8 Mutter Nut
31 510 213 98 8 Gewindebolzen Thread pin
32 517 118 98 8 Sicherungsscheibe Lock washer
33 913 627 40 4 Ring Ring
34 * 1 Schaufelrückwand Bullclam bucket wall
35 928 448 40 4 Scheibe Washer
36 900 740 40 2 Bolzen mit Platte Pin with plate
36 913 607 40 2 Bolzen mit Platte Pin with plate (cold weather design)
(Tieftemperaturausführung)
37 900 742 40 2 Bolzen mit Platte Pin with plate
37 913 610 40 2 Bolzen mit Platte Pin with plate (cold weather design)
(Tieftemperaturausführung)
38 896 665 40 4 Verschlußstopfen Plug, tapered
39 925 573 40 1 Lasche Shackle
40 643 160 40 2 Schutzrahmen Protective frame
41 577 368 40 2 Schutzrahmen Protective frame
42 643 161 40 2 Riegel Lock
43 577 369 40 2 Riegel Lock
44 643 183 40 4 Vierkant Square
45 506 179 40 4 Vierkant Square
46 320 374 99 4 Schraube Bolt
47 2 s. Anschluss Klappenzylinder s. Connector Clam Cylinder
48 366 010 40 2 Verteilerklotz Manifold
49 504 503 98 8 Schraube Bolt
50 519 453 98 2 Flanschdichtung Flange seal
Klappschaufel 29,0 cbm 355-5014b
Bullclam Bucket 29,0 cbm
18.01.2019 Seite 135
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
51 319 288 99 8 Schraube Bolt
52 519 452 98 8 Flanschdichtung Flange seal
53 319 209 99 32 Schraube Bolt
54 518 513 98 1 Schlauch DN 32x1625 Hose assy. DN 32x1625
55 518 514 98 1 Schlauch DN 32x1785 Hose assy. DN 32x1785
56 518 515 98 1 Schlauch DN 32x2425 Hose assy. DN 32x2425
57 517 603 98 1 Schlauch DN 32x2280 Hose assy. DN 32x2280
58 006 638 98 16 Flanschhälfte Half flange
61 * 1 Schaufelschale Bucket clam
62 969 058 40 2 Buchse Bushing
63 935 516 40 2 Deckel Cover
64 935 515 40 4 Verdrehsicherung Lock washer
65 307 824 99 8 Schraube Bolt
66 935 514 40 2 Bolzen mit Platte Pin with plate
66 937 793 40 2 Bolzen mit Platte Pin with plate (cold weather design)
(Tieftemperaturausführung)
67 517 123 98 8 Sicherungsscheibe Lock washer
68 907 019 40 4 Bolzendichtring Pin seal ring
70 958 495 40 1 Lippe kpl. Lip assy.
71 958 494 40 1 Lippe Lip
72 950 162 40 1 Eckzahnhalter re. Corner adapter r.h.
73 960 885 40 1 Eckzahnhalter li. Corner adapter l.h.
74 932 949 40 4 Zahnhalter Tooth adapter
76 932 950 40 2 Schneidkantenschutz re. Shroud r.h.
77 932 951 40 2 Schneidkantenschutz li. Shroud l.h.
78 941 735 40 1 Schneidkantenschutz mitte Shroud center
79 906 104 40 5 Halter Base
80 951 016 40 5 J-Schraube kpl. J-Bolt assy.
85 941 714 40 6 Zahn Tooth
86 951 208 40 6 Sicherung Locking
87 951 213 40 6 Zahnhalter Tooth adapter
88 951 214 40 6 Sicherung Pin
89 941 723 40 2 Unterer Schneidkantenschutz Lower wing shroud
90 932 956 40 4 Verschleißkappe Wear cap
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Klappschaufel 29,0 cbm 355-5014b

Bullclam Bucket 29,0 cbm
18.01.2019 Seite 136
Anschluß Klappenzylinder, rechts und links 355-5034a
Connector Clam Cylinder, R.H. and L.H.
19.07.2017 Seite 137
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 1 s. Hydraulik Zylinder s. Hydraulic zylinder
02 513 300 98 1 Anschlußklotz Connecting block
03 500 195 98 4 Schraube Bolt
04 519 452 98 1 Flanschdichtung Flange seal
05 992 314 40 1 Schutzblech Protection Plate
06 517 118 98 4 Sicherungsscheibe Washer
07 307 802 99 4 Schraube Bolt

Anschluß Klappenzylinder, rechts und links 355-5034a

Connector Clam Cylinder, R.H. and L.H.
19.07.2017 Seite 138
Klappenzylinder 355-5071d
Clam Cylinder
05.12.2017 Seite 139
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 992 315 40 1 Hydraulikzylinder Hydraulic cylinder
02 813 010 73 1 Zylinderrohr kpl., inkl. Pos. 14,20,23-26 Cylinder barrel cpl., incl. pos.
14,20,23-26
03 992 064 40 1 Abschlussflansch kpl. Sealing flange
04 989 976 40 1 Kolben kpl. Piston assy.
05 947 187 40 1 Nutmutter Groove nut
06 982 218 40 1 Deckel Cover
07 7078864020 1 Abstreifer Scraper
08 951 290 40 1 Dichtring Seal ring
10 7073922800 2 Kolbenführungsring Wear Ring
11 440 212 40 2 Kolbenführungsband Piston guide strap
12 7075111400 1 Stützring Buffer ring
13 7075111300 1 Dichtring Rod seal
14 969 074 40 2 Frierbuchse Freeze-in bush
15 519 993 98 1 O-Ring O-Ring
16 999 231 40 1 Stützring Support Ring
17 950 961 40 1 O-Ring O-ring
18 270 354 40 2 Stützring Support ring
19 354 532 99 1 Passfeder Feather key
20 907 017 40 4 Dichtring Seal ring
21 504 583 98 12 Schraube Bolt
22 947 184 40 1 Gewindestift Thread pin
23 004 860 98 3 Schmiernippel Grease nipple
24 506 520 98 1 Verschlussflansch Plug
25 319 209 99 4 Schraube Bolt
26 519 452 98 1 Flanschdichtung Flange seal
27 319 258 99 8 Schraube Hexsock screw
28 7075611770 1 Staubdichtung Dust seal
29 7075611800 1 Staubdichtung Dust seal
30 0717913126 1 Sprengring Snap ring
31 977 088 73 1 Kolbenstange kpl. best. aus Bild-Nr. Piston Rod assy. consist. of fig-no:
33,14,19,20,23 32,14,19,20,23
32 * 1 Zylinderrohr Cylinder Barrel
33 * 1 Kolbenstange Piston Rod
799 898 73 Dichtsatz-Kolben best. aus Bild- Sealing Kit - Piston consist. of fig.no.
Nr.08-11,17,18 08-11,17,18
790 502 73 Dichtsatz-Kolbenstange Bild-Nr. Sealing Kit - Piston rod fig-no:
07,12,13,15,16,28-30 07,12,13,15,16,28-30
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Klappenzylinder 355-5071d
Clam Cylinder
05.12.2017 Seite 140
Verschleißpaket Rückwand 29,0 WP2 355-5247
Wear and Tear Parts Bullclam Bucket Wall 29.0 WP2
20.11.2009 Seite 141
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 640 865 40 6 Blech 15x100x2050 Plate 15x100x2050

Verschleißpaket Rückwand 29,0 WP2 355-5247

Wear and Tear Parts Bullclam Bucket Wall 29.0 WP2
20.11.2009 Seite 142
Verschleißpaket Schale 29,0 WP2 355-5272a
Wear and Tear Parts Bucket Clam 29.0 WP2
25.01.2019 Seite 143
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 950 563 40 2 Schneidkantenschutz Wing Shroud
02 951 016 40 2 J-Schraube kpl. J-Bolt assy.
03 906 104 40 2 Schleißblech Wear plate
04 956 205 40 2 Schleißblech Wear plate
05 995 568 40 2 Schleißblech Wear plate
06 995 569 40 2 Schleißblech Wear plate

Verschleißpaket Schale 29,0 WP2 355-5272a

Wear and Tear Parts Bucket Clam 29.0 WP2
25.01.2019 Seite 144
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
ohne Bild not illustrated
793 565 73 2 Wasserfilter (CU-Motor) Water filter (CU-engine)
799 500 73 1 Kraftstofffilter (CU-Motor) Fuel filter (CU-engine)
790 626 73 3 Kraftstofffilter (CU-Motor) Fuel filter (CU-engine)
792 330 73 10 Ölschlammfilter (Dieselmotor) Sludge Collecting Paper (Diesel
engine)
793 327 73 1 Flachriemen Lichtmaschine 10 rillig Belt Generator 10 ribbs
694 400 00 4 Filterelement (Hydr.-Tank) Element (hydr. tank)
694 409 00 5 Filterelement (Hydr.-Tank) Element (hydr. tank)
767 544 73 1 Filterelement (Hydr.-Tank) Element (hydr. tank)
696 257 73 2 Belüftungsfilter (Hydr.-Tank) Filter (hydr. tank)
694 488 00 2 Hauptelement (Luftfilter) Main element (air filter)
988 636 00 2 Sicherheitselement (Luftfilter) Safety element (air filter)
797 493 73 4 Filterelement(Hochdruckfilter- Steuerblöcke) Element (H.P. Filter- control blocks)
761 840 73 1 Filterelement (Getriebeschmierung) Element (gearbox lube)
797 730 73 1 Filterelement (Steueröl) Element (pilot oil)
797 729 73 2 Filterelement (Öl-, Wasserkühler) Element (oil-, watercooler)
941 102 40 1 Grobfilter (Steigrohr) Filter (stand pipe)
941 103 40 1 Grobfilter (Ansaugölbehälter) Filter (suction tank)
941 101 40 2 Grobfilter (Lüfterpumpe Saugleitungen) Filter (fan pumps suction lines)
950 358 40 4 Grobfilter (Hauptpumpen Saugleitungen) Filter (main pumps suction lines)
768 441 73 2 Nebenstromfilter (Motoröl) Bypass filter (Engine oil)

Wartungsteile 359-0100a
Machine-maintenance parts
22.08.2018 Seite 145
Auslegerbolzen - Gegengewicht 359-1015b
Pin, boom - Counterweight
20.03.2018 Seite 146
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 990 109 40 1 Plattform Platform
02 901 897 40 2 Bolzen Pin
03 901 894 40 4 Frierbuchse Freeze-in bushing
04 637 549 40 4 Achshalter Axle stirrup
05 511 811 98 8 Schraube (Normaltemperatur) Bolt (Standard)
05 513 968 98 8 Schraube (Tieftemperaturausführung) Bolt (cold weather design)
07 901 899 40 2 Frierbuchse Freeze-in bushing
08 901 895 40 4 Frierbuchse Freeze-in bushing
09 255 056 40 8 Scheibe Washer
10 901 896 40 2 Bolzen Pin
11 954 142 40 2 Rohr Pipe
13 515 904 98 16 Schraube (Normaltemperatur) Boltt (Standard)
13 516 588 98 16 Schraube (Tieftemperaturausführung) Bolt (cold weather design)
15 501 716 98 16 Scheibe Washer
16 949 072 40 1 Gegengewicht Counterweight
20 991 756 40 2 Fettauffangbehälter Grease collection container
21 956 911 40 2 Fettauffangbehälter Grease collection container
22 307 804 99 8 Schraube Bolt
23 517 118 98 8 Sicherungsscheibe Lock washer
24 517 122 98 8 Scheibe Washer
25 991 757 40 4 Winkel Angle
26 507 037 40 8 Mutter Nut
30 307 752 99 4 Schraube Bolt
31 340 464 99 4 Scheibe Washer
40 490 741 40 3 Ringbock Load ring
41 939 245 40 1 Gewindestück Thread piece
42 939 246 40 1 Scheibe Washer
43 517 124 98 1 Sicherungsscheibe Lock washer
44 307 842 99 1 Schraube Bolt

Auslegerbolzen - Gegengewicht 359-1015b

Pin, boom - Counterweight
20.03.2018 Seite 147
Geländer und Podeste 359-1020d
Rails and Platforms
13.03.2018 Seite 148
Geländer und Podeste 359-1020d
Rails and Platforms
13.03.2018 Seite 149
Geländer und Podeste 359-1020d
Rails and Platforms
13.03.2018 Seite 150
Geländer und Podeste 359-1020d
Rails and Platforms
13.03.2018 Seite 151
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
02 985 232 40 1 Podest rechts Platform right
03 937 598 40 2 Podest Platform
04 901 007 40 1 Konsole Console
05 901 004 40 2 Konsole Console
06 904 313 40 2 Konsole Console
07 1 Notabstieg Kabine s. 360-1025 Emergency ladder-cab s. 360-1025
08 993 859 40 1 Blech Plate
09 939 450 40 1 Blech Plate
10 953 380 40 2 Geländer Rail
11 937 594 40 1 Geländer Rail
12 985 233 40 1 Geländer Rail
13 985 234 40 1 Geländer Rail
14 931 179 40 1 Geländer Rail
15 953 387 40 1 Geländer Rail
16 953 384 40 1 Geländer Rail
17 949 097 40 1 Geländer Rail
18 949 099 40 1 Geländer Rail
19 922 821 40 1 Geländer Rail
20 943 475 40 1 Geländer Rail
27 490 224 40 1 Gitterrost Grating
28 905 087 40 1 Gitterrost Grating
30 983 119 40 1 Gitterrost Grating
31 915 146 40 1 Gitterrost Grating
32 956 694 40 1 Gitterrost Grating
33 960 973 40 1 Gitterrost Grating
34 989 520 40 1 Kantblech Sheet metal
35 957 244 40 1 Kantblech Sheet metal
36 957 246 40 1 Kantblech Sheet metal
37 931 454 40 1 Blech Plate
38 990 490 40 1 Blech Plate
39 953 419 40 1 Blech Plate
40 957 248 40 1 Blech Plate
41 961 348 40 1 Winkel Angle
43 986 627 40 1 Podest Platform
44 901 173 40 1 Gitterrost Grating
46 308 604 99 3 Schraube Bolt
47 317 319 40 18 Gewindeklotz Threaded block
48 317 318 40 18 Kunststoffolive Wing nut, plastic
49 502 354 98 18 Schraube Bolt
50 507 121 98 6 Gewindebolzen Thread pin
51 517 096 98 7 Dehnhülse Resilient sleeve
53 518 266 98 126 Klemmpaar Clamp set
54 534 008 99 126 Deckplatte Cover plate
55 510 733 98 8 Dehnhülse Resilient sleeve
56 308 637 99 8 Schraube Bolt
57 510 744 98 23 Dehnhülse Resilient sleeve
58 308 605 99 20 Schraube Bolt
59 513 033 98 7 Schraube Bolt
60 334 600 99 238 Mutter Nut
61 308 616 99 26 Schraube Bolt
62 308 615 99 202 Schraube Bolt
63 308 434 99 12 Schraube Bolt
64 307 805 99 2 Schraube Bolt
Geländer und Podeste 359-1020d
Rails and Platforms
13.03.2018 Seite 152
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
65 307 804 99 2 Schraube Bolt
66 517 118 98 331 Sicherungsscheibe Lock washer
67 307 754 99 8 Schraube Bolt
68 334 599 99 8 Mutter Nut
80 967 384 40 2 Geländer Rail
81 922 840 40 2 Geländer Rail
82 930 245 40 1 Geländer Rail
83 984 761 40 1 Geländer Rail
84 953 378 40 1 Blech Plate
85 953 376 40 1 Blech Plate
86 930 246 40 1 Blech Plate
87 943 476 40 1 Abdeckung Cover
88 943 477 40 2 Abdeckung Cover
91 984 760 40 1 Geländer Rail
96 507 037 98 40 Mutter Nut
101 512 545 98 104 Scheibe Washer
103 975 870 40 1 Gelaenderrohr Rail pipe
104 340 508 99 12 Scheibe Washer
105 324 741 40 4 Verschlußstopfen Plug
106 975 864 40 1 Riegel Catsch
107 098 955 40 2 Schlüsselring Ring
108 472 688 99 1 Kette Chain
109 517 697 98 1 Bolzen Pin
110 340 605 99 1 Scheibe Washer
111 342 045 99 1 Splint Cotter pin
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Geländer und Podeste 359-1020d

Rails and Platforms
13.03.2018 Seite 153
Verkleidung - Maschinenhaus 359-1030c
Covering, Engine Housing
17.03.2018 Seite 154
Verkleidung - Maschinenhaus 359-1030c
Covering, Engine Housing
17.03.2018 Seite 155
Verkleidung - Maschinenhaus 359-1030c
Covering, Engine Housing
17.03.2018 Seite 156
Verkleidung - Maschinenhaus 359-1030c
Covering, Engine Housing
17.03.2018 Seite 157
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
02 955 566 40 1 Tür kpl. Door assy
03 949 392 40 1 Wandteil Wall
04 986 618 40 1 Tür kpl. Door assy.
05 986 619 40 1 Tür kpl. Door assy.
06 993 832 40 1 Wandteil Wall
07 992 653 40 1 Wandteil Wall
08 1 Notabstieg-Maschinenhaus s. 360-1035a Emergency ladder-Machine covering
s. 360-1035a
09 986 165 40 1 Wandteil Wall
10 992 650 40 1 Tür links Door l.h.
11 992 660 40 1 Kühlertür rechts Cooler door r.h.
12 955 562 40 1 Tür kpl. Door assy.
13 946 165 40 3 Scharnier kpl. Hinge assy.
14 949 370 40 3 Scharnier kpl. Hinge assy.
15 949 339 40 2 Riegel Catch
16 992 649 40 1 Blech Plate
17 992 645 40 2 Winkel kpl. Angle assy.
18 992 647 40 2 Winkel kpl. Angle assy.
19 949 385 40 4 Schließbolzen kpl. Pin
20 949 349 40 1 Winkel Angle
21 993 833 40 1 Winkel Angle
22 955 534 40 4 Blech Plate
23 949 350 40 1 Winkel Angle
24 949 351 40 1 Winkel Angle
25 902 019 40 2 Rohr Pipe
26 992 644 40 5 Winkel Angle
27 986 177 40 1 Winkel Angle
28 081 282 40 3 Rundpuffer Silent block
29 308 614 99 3 Schraube Bolt
30 308 611 99 4 Schraube Bolt
31 308 610 99 23 Schraube Bolt
32 308 608 99 15 Schraube Bolt
33 307 808 99 4 Schraube Bolt
34 307 804 99 48 Schraube Bolt
35 307 587 99 8 Schraube Bolt
36 334 600 99 30 Mutter Nut
37 512 545 98 94 Scheibe Washer
38 517 122 98 36 Sicherungsscheibe Lock washer
39 510 741 98 15 Dehnhülse Resilient sleeve
40 307 780 99 14 Schraube Bolt
41 307 777 99 13 Schraube Bolt
42 517 118 98 96 Sicherungsscheibe Lock washer
43 507 037 98 76 Mutter Nut
44 307 752 99 4 Schraube Bolt
45 517 121 98 4 Sicherungsscheibe Lock washer
46 319 135 99 3 Schraube Screw
47 507 025 98 3 Mutter Nut
48 340 405 99 3 Scheibe Washer
49 320 441 99 10 Schraube Bolt
50 340 007 99 46 Scheibe Washer
51 307 822 99 25 Schraube Bolt
52 517 123 98 46 Sicherungsscheibe Lock washer
53 992 640 40 1 Tür Door
Verkleidung - Maschinenhaus 359-1030c
Covering, Engine Housing
17.03.2018 Seite 158
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
54 986 175 40 3 Scharnier kpl. Hinge assy.
55 979 320 40 3 Scharnier kpl. Hinge assy.
56 519 874 98 2 Dehnhülse Resilient sleeve
57 992 651 40 1 Blech Plate
58 514 098 98 2 Schraube Bolt
59 332 353 99 2 Mutter Nut
60 992 652 40 1 Winkel Angle
61 502 687 98 36 Scheibe Washer
62 307 869 99 36 Schraube Bolt
63 269 223 40 * Zellkautschuk Moulding material
64 949 361 40 1 Winkel Flat steel
65 345 071 99 1 Spannstift Pin
70 956 193 40 1 Tür Door
71 946 164 40 2 Scharnier Hinge
72 307 779 99 12 Schraube Bolt
73 940 906 40 3 Hebelverschluss links Fastener, l.h.
80 081 480 40 8 Scharnierstift Hinge pin
90 941 444 40 4 Hebel Handle
91 941 448 40 3 Hebelverschluss li. Accessory l.h.
92 941 449 40 1 Hebelverschluss re. Accessory r.h.
93 941 447 40 4 Rosette Collar
94 941 451 40 4 Rosette Collar
95 941 445 40 4 Hebel Handle
96 941 450 40 4 Verschlussnocken Closing cam
97 941 563 40 4 Achse Axle
100 949 320 40 1 Tür Door
101 986 621 40 2 Scharnier Hinge
102 940 907 40 1 Hebelverschluss Fastener
110 949 326 40 1 Tür Door
111 986 620 40 2 Scharnier Hinge
112 992 655 40 1 Tür Door
113 956 969 40 2 Scharnier Hinge
114 992 642 40 1 Gitterrost Grating
115 081 474 40 3 Haubenhalter Hood fastener
116 307 665 99 3 Schraube Screw
117 308 201 99 4 Schraube Bolt
118 320 423 99 4 Schraube Bolt
119 340 459 99 3 Scheibe Washer
120 340 465 99 4 Scheibe Washer
121 334 649 99 3 Mutter Nut
130 943 807 40 1 Scharnierstift Hinge pin
131 518 151 98 1 Kegelschmiernippel Lubricating nipple
132 334 599 99 1 Mutter Nut
140 949 340 40 1 Tür Door
141 949 394 40 2 Scharnier kpl. Hinge assy.
150 946 173 40 8 Bolzen Pin
151 350 562 99 9 Schmiernippel Grease nipple
152 340 612 99 10 Scheibe Washer
153 342 061 99 9 Splint Cotter pin
155 985 294 40 1 Pfosten Post
156 985 295 40 1 Pfosten Post
157 985 743 40 1 Pfosten Post
158 986 198 40 1 Pfosten Post
Verkleidung - Maschinenhaus 359-1030c
Covering, Engine Housing
17.03.2018 Seite 159
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
159 986 199 40 1 Pfosten Post
160 993 808 40 1 Pfosten Post
161 304 369 99 40 Schraube Bolt
162 510 725 98 40 Dehnhülse Resilient sleeve
163 970 547 40 1 Riegel Catch
164 510 742 98 12 Dehnhülse Resilient sleeve
165 308 404 99 12 Schraube Bolt
170 993 814 40 1 Dachrahmen Roof frame
171 967 385 40 1 Dachelement Kpl. Roof section assy
172 992 620 40 1 Dachelement Roof section
173 953 331 40 1 Dachelement Roof section
174 967 367 40 1 Dachelement Roof section
175 990 485 40 1 Gewindeleiste Threaded rail
176 990 484 40 1 Gewindeleiste Threaded rail
177 955 504 40 1 Gewindeleiste Threaded rail
178 990 417 40 1 Gewindeleiste Threaded rail
179 953 322 40 2 Gewindeleiste Threaded rail
180 953 323 40 2 Gewindeleiste Threaded rail
181 953 324 40 2 Gewindeleiste Threaded rail
182 947 746 40 2 Gewindeleiste Threaded rail
183 936 075 40 2 Gewindeleiste Threaded rail
184 936 074 40 2 Blech Plate
185 953 327 40 2 Blech Plate
186 990 412 40 1 Winkel Angle
187 308 426 99 57 Schraube Bolt
188 307 581 99 13 Schraube Bolt
189 510 733 98 57 Dehnhülse Resilient sleeve
190 517 123 98 13 Scheibe Washer
191 940 628 40 10 Verschlussstopfen Plug
192 990 419 40 1 Winkel Angle
193 950 593 40 4 Verschlussstopfen Locking stopple
194 950 523 40 13 Verschlussstopfen Plug
195 592 259 40 * Dichtungsprofil Profiled joint
196 490 694 40 * Zellkautschuk Moulding material
197 936 070 40 1 Ablufthaube Exhaust air hood
198 990 413 40 1 Blech Plate
199 517 122 98 2 Sicherungsscheibe Lock washer
200 340 465 99 4 Scheibe Washer
201 307 775 99 18 Schraube Bolt
202 307 780 99 2 Schraube Bolt
203 507 037 98 2 Mutter Nut
204 990 420 40 1 Führung Seilwinde Guide Winch
205 975 876 40 1 Winkel Angle
206 389 523 40 1 Vierkant Square
210 961 595 40 1 Abdeckung Cover
211 996 780 40 1 Abdeckung Cover
212 308 579 99 8 Schraube Bolt
213 510 746 98 8 Dehnhülse Resilient sleeve
220 986 630 40 1 Leitblech Deflector
221 986 637 40 1 Leitblech Deflector
222 255 056 40 26 Scheibe Washer
223 304 172 99 26 Schraube Bolt
225 967 392 40 1 Leiter Ladder
Verkleidung - Maschinenhaus 359-1030c
Covering, Engine Housing
17.03.2018 Seite 160
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
226 967 386 40 4 Winkel Angle
227 510 744 98 8 Dehnhülse Resilient sleeve
228 308 438 99 8 Schraube Bolt
229 518 266 98 8 Klemmpaar Clamp set
230 534 008 99 8 Deckplatte Cover plate
231 308 615 99 12 Schraube Bolt
232 990 424 40 1 Halter Retainer
233 990 425 40 1 Halter Retainer
234 308 616 99 4 Schraube Bolt
240 517 192 98 42 Sicherungsscheibe Lock washer
241 500 104 98 4 Schraube Bolt
250 959 701 40 1 Trennstelle Disconnecting Point
260 986 187 40 2 Deckel Cover
261 307 800 99 12 Schraube Bolt
269 967 363 40 1 Dachelement Roof section
270 390 199 40 1 Scharnier Hinge
271 967 366 40 1 Dachklappe Roof flap
272 081 474 40 1 Haubenhalter Hood fastener
273 592 259 40 * Dichtungsprofil Profiled joint
292 996 783 40 4 Deckel Cover
293 517 122 98 12 Sicherungsscheibe Lock washer
294 958 222 40 12 Schraube Bolt
295 345 225 99 12 Spannhuelse Sleeve
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Verkleidung - Maschinenhaus 359-1030c

Covering, Engine Housing
17.03.2018 Seite 161
Einbau - Antriebseinheit 359-1215b
Drive Assembly, Mounting
02.05.2018 Seite 162
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 957 171 40 1 Motortraverse Engine suspension
02 957 172 40 1 Motortraverse Engine suspension
03 970 575 40 1 Motortraverse Engine suspension
04 302 574 99 16 Schraube (Normaltemperatur) Bolt (Standard)
04 504 571 98 16 Schraube (Tieftemperatur) Bolt (Cold weather design)
06 902 094 40 4 Dehnhülse Resilient sleeve
07 504 861 98 2 Schraube (Normaltemperatur) Bolt (Standard)
07 513 971 98 2 Schraube (Tieftemperatur) Bolt (Cold weather design)
09 566 521 40 2 Dehnhülse Resilient sleeve
10 510 732 98 4 Dehnhülse Resilient sleeve
11 515 691 98 3 Schraube Bolt
13 304 135 99 10 Schraube (Normaltemperatur) Bolt (Standard)
13 501 138 98 10 Schraube (Tieftemperatur) Bolt (Cold weather design)
15 334 601 99 26 Mutter Nut
17 308 657 99 8 Schraube Bolt
19 308 635 99 18 Schraube Bolt
21 489 259 40 4 Fed-Schiene Strip
22 504 193 98 4 Mutter Nut
27 945 771 40 4 Blech Plate
28 307 822 99 2 Schraube Bolt
29 10 Motorlager s. 023-1225c Engine mounting s. 023-1225c
30 4 Motorlager s. 023-1227c Engine mounting s. 023-1227c
35 576 698 40 4 Dehnhülse Resilient sleeve
36 304 309 99 4 Schraube (Normaltemperatur) Bolt (Standard)
36 502 507 98 4 Schraube (Tieftemperatur) Bolt (Cold weather design)
38 304 327 99 1 Schraube Bolt
50 907 753 40 * Schlauchschutz 3300 mm lg Hose Protection 3300 mm lg
51 507 596 98 13 Scheibe Washer
52 507 037 98 25 Mutter Nut
53 374 926 99 2 Schelle Clip
54 500 514 98 4 Schelle Clip
55 518 080 98 1 Dehnhülse Resilient sleeve
56 950 524 40 * Schlauch DN 38 Hose DN 38
58 308 582 99 1 Schraube Bolt
70 509 058 98 2 Klemmpaar Clamp Set
71 511 856 98 2 Deckplatte Cover plate
72 518 546 98 4 Scheibe Washer
73 518 547 98 4 Scheibe Washer
74 308 536 99 4 Schraube Bolt
75 984 716 40 1 Halter Retainer
76 984 718 40 1 Halter Retainer
77 307 775 99 2 Schraube Bolt
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Einbau - Antriebseinheit 359-1215b

Drive Assembly, Mounting
02.05.2018 Seite 163
Antriebseinheit 359-1217d
Drive assembly
26.04.2018 Seite 164
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 1 Motor (Standard) Engine (Standard)
01 1 Motor ohne Centinel System Engine without Centinel System
02 1 Kupplung s. 991-1428 Coupling s. 991-1428
04 319 191 99 12 Schraube Bolt
05 520 133 98 10 Scheibe Washer
06 534 058 99 10 Schraube Bolt
08 308 438 99 16 Schraube Bolt
12 989 528 40 1 Deckel kpl. Cover assy.
13 516 618 98 1 Verschraubung Union
14 506 954 98 1 Mutter Nut
15 340 087 99 2 Dichtring Seal ring
16 941 591 40 2 Verschraubung Union
17 896 601 40 1 Kupplungsmuffe Coupling sleeve
18 2A20100110 1 Abdeckung Cover
19 2A20100120 1 Halter Bracket
20 515 882 98 1 Verschraubung Union
21 081 495 40 1 Schnellverschlusskupplung Quick disconnect coupling
22 081 496 40 1 Schutzkappe Protection cap
31 507 596 98 13 Scheibe Washer
32 507 037 98 25 Mutter Nut
33 0443551310 3 Schelle Clamp
34 170 495 40 2 Kabelmuffe Cable sleeve
35 940 049 40 * Rohr Pipe
36 655 649 40 * Schlauch Hose
* Meterware, bei Bestellung Länge angeben Bulkware, state length required

Antriebseinheit 359-1217d
Drive assembly
26.04.2018 Seite 165
Einbau - Pumpen; Abdeckung PVG 359-1230a
Pump Mounting; Cover PDG
09.12.2016 Seite 166
Einbau - Pumpen; Abdeckung PVG 359-1230a
Pump Mounting; Cover PDG
09.12.2016 Seite 167
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 1 Pumpenverteilergetriebe s. 991-0975 Pump distributor gear s. 991-0975
02 7082K00210 1 Hauptpumpe kpl. Bild-Nr. 20-28, 50 Main pump assy. fig-nos. 20-28, 50
03 7082K00220 1 Hauptpumpe kpl. Bild-Nr. 25,27,30-36, 50 Main pump assy. fig-nos. 25,27,
30-36, 50
04 7082K00230 1 Hauptpumpe kpl. Bild-Nr. 27,40-48, 50 Main pump assy. fig-nos. 27, 40-48,
50
05 7082K00240 1 Hauptpumpe kpl. Bild-Nr. 25,27, 50-53 Main pump assy. fig-nos. 25,27,
50-53
06 926 983 40 3 Brücke Bridge
07 967 346 40 1 Entlüftungsventil Bleeder valve
08 340 086 99 1 Dichtring Seal ring
09 081 495 40 1 Schnellverschlsskupplung Quick disconnect coupling
10 081 496 40 1 Schutzkappe Protection cap
11 340 471 99 24 Scheibe Washer
12 307 888 99 24 Schraube Bolt
13 517 568 98 32 Schraube Bolt
14 519 453 98 8 Flanschdichtung Flange seal
15 967 349 40 1 Brücke Bridge
20 7055131210 1 Getriebepumpe Gear pump
21 0737221240 4 Schraube Bolt
22 01643 31232 4 Scheibe Washer
23 07000A2125 1 O-Ring O-Ring
24 01010 61455 4 Schraube Bolt
25 01643 31445 12 Scheibe Washer
26 7082K19220 1 Platte Plate
27 07000 A 4 O-Ring O-Ring
5165
28 7082K19210 1 Kupplung Coupling
30 7081G00110 1 Lüfterpumpe Fan pump
31 01010 61445 4 Schraube Bolt
34 7082K19240 1 Sicherungsring Snap ring
35 0406503515 1 Sicherungsring Snap ring
36 7082K19230 1 Kupplung Coupling
38 0101061016 1 Schraube Bolt
39 0164331032 1 Scheibe Washer
40 7081H00050 1 Lüfterpumpe Fan pump
41 0101062470 2 Schraube Bolt
42 0164332460 2 Scheibe Washer
43 07000A5180 1 O-Ring O-Ring
44 0125292050 4 Schraube Bolt
45 0164352060 4 Scheibe Washer
46 7082K19260 1 Platte Plate
47 0453012030 1 Ringschraube Eyebolt
48 7082K19250 1 Kupplung Coupling
50 7082K01210 * 4 Hauptpumpe Main pump
52 7082K11931 1 Deckel Cover
53 0101061435 4 Schraube Bolt
54 7022107640 6 Magnetventil Solenoid valve
55 7082K16320 6 O-Ring O-Ring
56 7082K16310 12 O-Ring O-Ring
57 20B2711210 4 Entlüftungsventil Bleeder valve
60 957 176 40 1 Abdeckung kpl. best. aus Bild Nr. 61-65 Cover assy. consist. of fig nos 61-65
61 957 175 40 1 Abdeckung Cover
Einbau - Pumpen; Abdeckung PVG 359-1230a
Pump Mounting; Cover PDG
09.12.2016 Seite 168
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
62 950 202 40 3 Federring Lock washer
63 319 141 99 3 Schraube Screw
64 334 599 99 3 Mutter Nut
65 956 896 40 3 Seil kpl. Wire assy.
66 790 105 73 Anbausatz Getriebepumpe, Pos. Installation kit gear pump, item
21-25,27,28 21-25,27,28
67 790 106 73 Anbausatz Lüfterpumpe, Pos. 25,27,31-36 Installation kit fan pump, item
25,27,31-36
68 790 107 73 Anbausatz Lüfterpumpe, Pos. Installation kit fan pump, item
27,38,39,41-48 27,38,39,41-48
71 971 154 00 4 O-Ring O-ring
* einzeln nicht lieferbar separately not available

Einbau - Pumpen; Abdeckung PVG 359-1230a

Pump Mounting; Cover PDG
09.12.2016 Seite 169
Motor Luftansaugung 359-1255
Motor Air Intake
26.06.2014 Seite 170
Motor Luftansaugung 359-1255
Motor Air Intake
26.06.2014 Seite 171
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 955 588 40 2 Luftansaugrohr Air intake pipe
02 955 587 40 1 Luftansaugrohr Air intake pipe
03 935 099 40 2 Luftansaugrohr Air intake pipe
04 945 936 40 1 Luftansaugrohr Air intake pipe
05 955 576 40 1 Kette kpl. Chain assy.
06 955 577 40 1 Kette kpl. Chain assy.
07 226 985 40 4 Krümmer Manifold
08 940 720 40 4 Krümmer Manifold
09 621 129 40 4 Schlauch Hose
10 979 164 40 2 Schlauch Hose
11 551 149 40 4 Schelle Clamp
12 210 983 40 * Dichtung 5,8 Seal 5,8
13 906 912 40 12 Schelle Clamp
14 907 681 40 8 Schelle Clamp
15 516 321 98 2 Bügel Clamp
16 501 331 98 2 Schelle Clamp
18 255 985 40 1 Verschlussschraube Plug
19 507 037 98 4 Mutter Nut
20 332 114 99 4 Mutter Nut
30 872 808 40 11 Konsole Console
31 962 188 40 1 Konsole Console
32 2 Luftfilter kpl. s. 090-5581a Air cleaner assy. s. 090-5581a
33 510 733 98 48 Dehnhülse Resilient sleeve
34 502 434 98 22 Schraube Bolt
36 506 256 98 24 Schraube Bolt
37 518 594 98 8 Scheibe Washer
38 377 750 99 8 Schraube Screw
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Motor Luftansaugung 359-1255

Motor Air Intake
26.06.2014 Seite 172
Auspuffanlage 359-1260a
Exhaust System
13.03.2018 Seite 173
Auspuffanlage 359-1260a
Exhaust System
13.03.2018 Seite 174
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 992 698 40 1 Abgasrohr Exhaust pipe
02 953 363 40 1 Abgasrohr Exhaust pipe
03 936 036 40 1 Abgasrohr Exhaust pipe
04 992 697 40 1 Abgasrohr Exhaust pipe
05 967 377 40 2 Halter Retainer
06 967 378 40 2 Platte Plate
07 950 594 40 2 Spannband Strap retainer
08 906 474 40 4 Breitbandschelle Clamp
09 906 473 40 2 Flexrohr Flex. pipe
10 993 807 40 1 Isolierung Isolation
11 993 804 40 1 Isolierung Isolation
12 307 829 99 16 Schraube Bolt
13 332 336 99 46 Mutter Nut
14 500 853 98 2 Schraube Bolt
15 340 508 99 2 Scheibe Washer
16 307 598 99 2 Schraube Bolt
17 332 114 99 2 Mutter Nut
20 912 486 40 2 Schalldämpferhalterung Holding device, muffler
21 210 976 40 2 Schalldämpfer Muffler
22 894 258 40 4 Spannband Strap retainer
23 935 272 40 2 Abdeckblech Cover plate
24 894 268 40 2 Rohr Pipe
25 941 668 40 2 Regenkappe Weather protecting cap
26 954 035 40 4 Schaumprofil Foam profile
27 954 036 40 2 Schaumprofil Foam profile
28 510 733 98 64 Dehnhülse Resilient sleeve
29 502 434 98 40 Schraube Bolt
31 340 688 99 8 Scheibe Washer
32 307 779 99 24 Schraube Bolt
33 340 465 99 28 Scheibe Washer
34 507 037 98 36 Mutter Nut

Auspuffanlage 359-1260a
Exhaust System
13.03.2018 Seite 175
Kraftstoffleitungen 359-1285e
Fuel Lines
22.08.2018 Seite 176
Kraftstoffleitungen 359-1285e
Fuel Lines
22.08.2018 Seite 177
Kraftstoffleitungen 359-1285e
Fuel Lines
22.08.2018 Seite 178
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 932 580 40 1 Stutzen Socket
02 520 007 98 1 Schlauchleitung DN 20x3900 Hose assy. DN 20x3900
03 520 012 98 1 Schlauchleitung DN 16x5500 Hose assy. DN 16x5500
04 518 711 98 1 Schlauchleitung DN 16x5550 Hose assy. DN 16x5550
05 999 640 40 1 Schlauchleitung DN 20x4050 Hose assy. DN 20x4050
06 941 591 40 2 Verschraubung Union
21 990 493 40 1 Halter Retainer
22 517 122 98 24 Sicherungsscheibe Lock washer
23 507 037 98 12 Mutter Nut
24 999 631 40 1 Schlauchleitung DN 20x4200 Hose assy. DN 20x4200
25 516 382 98 5 Klemmpaar Clamp set
26 534 001 99 5 Deckplatte Cover plate
27 308 579 99 8 Schraube Bolt
28 516 160 98 1 Stutzen Socket
29 374 409 99 1 Stutzen Socket
30 516 618 98 1 Verschraubung Union
31 506 954 98 1 Mutter Nut
32 308 583 99 2 Schraube Bolt
33 516 161 98 2 Stutzen Socket
34 374 431 99 1 Stutzen Socket
35 551 345 40 1 Verschraubung Union
36 907 753 40 * Schlauchschutz Hose protection
43 619 842 40 1 Schlauchleitung DN 25x760 Hose assy. DN 25x760
44 520 178 98 1 Schlauchleitung DN 25x760 Hose assy. DN 25x760
45 519 873 98 4 Dehnhülse Resilient sleeve
46 308 555 99 4 Schraube Bolt
47 941 409 40 2 Verschraubung Union
48 374 431 99 2 Stutzen Socket
51 932 580 40 2 Verschraubung Union
52 958 323 40 1 Rohrleitung Ø 18 Pipe Ø 18
53 958 324 40 1 Rohrleitung Ø 18 Pipe Ø 18
54 501 796 98 2 Stutzen Socket
55 510 390 98 2 Klemmenpaar Clamp set
56 958 326 40 1 Blech Plate
57 533 989 99 2 Anschweißplatte Weld on plate
58 518 546 98 4 Sicherungsscheibe Lock washer
59 308 536 99 4 Schraube Bolt
60 956 382 40 1 Rohrleitung Ø 38 Pipe Ø 38
61 516 780 98 1 Verschraubung Union
62 504 818 98 1 Schellenhälfte Half clamp
63 534 004 99 1 Deckplatte Cover plate
64 956 374 40 1 Halter Retainer
65 517 118 98 8 Sicherungsscheibe Lock washer
66 308 584 99 2 Schraube Bolt
67 332 197 99 2 Mutter Nut
68 518 806 98 1 Verschraubung Union
71 371 276 99 4 Überwurfmutter Union nut
72 906 349 40 4 Schneidring Olive
73 371 266 99 2 Überwurfmutter Cap nut
74 906 920 40 2 Schneidring Olive
101 790 626 73 3 Kraftstofffilterelement Fuel filter element
102 799 500 73 1 Kraftstofffilterelement Fuel filter element
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required
Kraftstoffleitungen 359-1285e
Fuel Lines
22.08.2018 Seite 179
Einbau - Hauptölbehälter 359-1800
Main Oil Tank, Mounting
26.06.2014 Seite 180
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 969 890 40 1 Hauptölbehälter kpl. Main oil tank assy.
02 308 395 99 8 Schraube (Normaltemperatur) Bolt (Standard)
02 516 587 98 8 Schraube (Tieftemperatur) Bolt (Cold weather design)
04 621 707 40 4 Dehnhülse Resilient sleeve
05 389 812 40 1 Griff Handle

Einbau - Hauptölbehälter 359-1800

Main Oil Tank, Mounting
26.06.2014 Seite 181
Ansaugölbehälter 359-1804a
Suction Tank
06.06.2016 Seite 182
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 956 355 40 1 Ansaugölbehälter Suction tank
02 938 220 40 1 Zwischenrohr Tube
03 396 093 40 3 Dichtung Seal
04 941 103 40 1 Grobfilter Strainer
05 938 221 40 1 Deckel kpl. Cover cpl.
06 173 495 40 1 Verschlussschraube Plug
07 180 477 40 4 Verschlussschraube Plug
08 515 362 40 2 Ölablasskupplung Oil drain coupling
09 324 550 40 1 Verschlussschraube Plug
10 358 657 40 2 Verschlussschraube Plug
11 270 048 40 1 Verschlussschraube Plug
12 504 134 98 8 Schraube Bolt
13 334 686 99 16 Mutter Nut
14 308 666 99 8 Schraube Bolt
15 517 582 98 1 O-Ring O-ring
16 956 366 40 1 Deckel Cover
17 319 186 99 4 Schraube Bolt
21 510 740 98 6 Dehnhülse Resilient sleeve
22 510 732 98 6 Dehnhülse Resilient sleeve
23 308 885 99 2 Schraube Bolt
24 501 924 98 2 Schraube (Tieftemperatur) Bolt Cold weather design)
25 504 662 98 6 Mutter Nut
26 504 572 98 6 Mutter (Tieftemperatur) Nut (Cold weather design)
27 302 574 99 22 Schraube Bolt
28 504 571 98 22 Schraube (Tieftemperatur) Bolt (Cold weather design)
31 308 667 99 8 Schraube Bolt
32 334 686 99 8 Mutter Nut

Ansaugölbehälter 359-1804a
Suction Tank
06.06.2016 Seite 183
Einbau - Umfüllpumpe 359-1805a
Transfusing Pump, Mounting
27.07.2017 Seite 184
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 1 Zahnradpumpenaggregat s. 991-1501 Gear pump unit s. 991-1501
02 634 494 40 1 Verschraubung Union
03 374 460 99 2 Stutzen Socket
04 516 162 98 2 Stutzen Socket
05 576 471 40 1 Verschraubung Union
06 516 161 98 1 Stutzen Socket
07 516 849 98 1 Verschraubung Union
08 516 473 98 1 Stutzen Socket
09 516 753 98 3 Kugelhahn Ball cock
10 516 188 98 6 Stutzen Socket
11 516 189 98 1 Stutzen Socket
12 516 751 98 3 Verschraubung Union
13 507 557 98 3 Mutter Nut
14 511 136 98 1 Schlauchleitung DN 25x810 Hose assy. DN 25x810
15 513 597 98 1 Schlauchleitung DN 32x560 Hose assy. DN 32x560
16 518 503 98 2 Schlauchleitung DN 32x2400 Hose assy. DN 32x2400
17 308 578 99 3 Schraube Bolt
18 507 037 98 5 Mutter Nut
19 340 465 99 6 Scheibe Washer
20 374 439 99 1 Stutzen Socket
21 518 504 98 1 Schlauchleitung DN 32x4100 Hose assy. DN 32x4100
22 534 008 99 1 Deckplatte Cover plate
23 506 371 98 1 Klemmpaar Clamp set
24 502 624 98 1 Einsatz Insert
25 319 162 99 2 Schraube Bolt
31 518 038 98 8 Klemmpaar Clamp set
32 319 136 99 26 Schraube Screw

Einbau - Umfüllpumpe 359-1805a

Transfusing Pump, Mounting
27.07.2017 Seite 185
Hauptpumpen Saugleitungen 359-1810
Main Pumps Suction Lines
25.08.2015 Seite 186
Hauptpumpen Saugleitungen 359-1810
Main Pumps Suction Lines
25.08.2015 Seite 187
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
03 950 358 40 4 Grobfilter Filter
04 941 101 40 2 Grobfilter Filter
05 950 401 40 1 Krümmer PUMPE 1 OBEN Elbow PUMPE 1 OBEN
06 907 684 40 4 Stutzen PUMPE 1+2 Socket PUMPE 1+2
07 950 400 40 2 Stutzen PUMPE 2+3 Socket PUMPE 2+3
08 950 402 40 1 Krümmer PUMPE 4 OBEN Elbow PUMPE 4 OBEN
09 950 405 40 1 Stutzen LUEFTERPUMPE OK OBEN Socket LUEFTERPUMPE OK OBEN
10 950 403 40 2 Krümmer LUEFTERPUMPE UNTEN Elbow LUEFTERPUMPE UNTEN
11 950 404 40 1 Krümmer LUEFTERPUMPE WK OBEN Elbow LUEFTERPUMPE WK OBEN
12 950 368 40 1 Reduzierflansch Reducing flange
13 635 933 40 2 Zwischenflansch Intermediate Flange
14 950 479 40 1 Saugschlauch Suction hose
15 950 407 40 1 Saugschlauch Suction hose
16 950 407 40 1 Saugschlauch Suction hose
17 950 479 40 1 Saugschlauch Suction hose
18 951 434 40 1 Saugschlauch Suction hose
19 950 410 40 1 Saugschlauch Suction hose
20 518 722 98 1 Schlauchleitung DN 50x1550 Hose assy. DN 50x1550
21 518 871 98 1 Schlauchleitung DN 50x2500 Hose assy. DN 50x2500
22 907 681 40 8 Schelle Clamp
23 907 752 40 4 Schelle Clamp
24 502 371 98 2 Schellenhälfte Half clamp
25 502 626 98 2 Gummieinsatz Grommet
26 534 008 99 2 Deckplatte Cover plate
27 006 635 98 8 Flanschhälfte Half flange
28 517 582 98 12 O-Ring O-ring
29 517 583 98 2 O-Ring O-ring
30 508 105 98 4 O-Ring O-ring
31 519 454 98 6 Flanschdichtung Flange seal
32 519 455 98 1 Flanschdichtung Flange Seal
33 180 113 40 2 Verschlußschraube Plug
34 319 188 99 16 Schraube Bolt
35 319 157 99 8 Schraube Bolt
36 319 437 99 8 Schraube Bolt
37 319 442 99 24 Schraube Bolt
38 319 156 99 8 Schraube Bolt
39 319 158 99 4 Schraube Bolt
41 308 599 99 4 Schraube Bolt
42 518 200 98 4 Sicherungsscheibe Lock washer

Hauptpumpen Saugleitungen 359-1810

Main Pumps Suction Lines
25.08.2015 Seite 188
Ölkühler - Schlauchleitungen 359-1816
Oil Cooler - Hose Assy.
05.12.2017 Seite 189
Ölkühler - Schlauchleitungen 359-1816
Oil Cooler - Hose Assy.
05.12.2017 Seite 190
Ölkühler - Schlauchleitungen 359-1816
Oil Cooler - Hose Assy.
05.12.2017 Seite 191
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 516 359 98 1 Schlauchleitung DN 40x3800 Hose assy DN 40x3800
02 961 341 40 4 Blende Orifice
03 518 117 98 1 Schlauchleitung DN 40x3900 Hose assy DN 40x3900
04 374 444 99 6 Verschraubung Union
05 512 087 98 4 Verschraubung Union
06 937 586 40 1 Rohr ø 42 Pipe ø 42
07 937 587 40 1 Rohr ø 42 Pipe ø 42
08 937 585 40 1 Rohr ø 42 Pipe ø 42
09 937 584 40 1 Rohr ø 42 Pipe ø 42
10 956 853 40 2 Rohr ø 42 Pipe ø 42
11 518 124 98 2 Schlauchleitung DN 40x1270 Hose assy DN 40x1270
12 907 045 40 8 Verschraubung Union
13 518 125 98 2 Schlauchleitung DN 40x1420 Hose assy DN 40x1420
14 518 126 98 2 Schlauchleitung DN 40x1770 Hose assy DN 40x1770
15 518 127 98 1 Schlauchleitung DN 40x1580 Hose assy DN 40x1580
16 518 128 98 1 Schlauchleitung DN 40x2600 Hose assy DN 40x2600
17 518 129 98 1 Schlauchleitung DN 40x2700 Hose assy DN 40x2700
18 534 009 99 2 Anschweißplatte Weld-on plate
19 506 371 98 8 Klemmpaar Clamp set
20 505 729 98 8 Elastomereinsatz Elastomeric part
21 534 008 99 19 Deckplatte Cover plate
22 517 118 98 38 Sicherungsblech Lock washer
23 504 786 98 6 Aufbauschraube Screw
24 504 787 98 5 Verdrehsicherung Lock washer
25 308 612 99 10 Schraube Bolt
28 500 345 98 16 Klemmpaar Clamp set
29 308 615 99 8 Schraube Bolt
30 334 600 99 16 Mutter Nut
31 506 728 98 8 Schraube Bolt
32 502 879 98 8 Schraube Bolt
33 518 130 98 1 Schlauchleitung DN 40x1020 Hose assy DN 40x1020
34 518 217 98 1 Schlauchleitung DN 40x1250 Hose assy DN 40x1250
35 516 341 98 1 Schlauchleitung DN 40x 1815 Hose assy DN 40x 1815
38 515 782 98 5 Schlauchleitung DN 20x2000 Hose assy DN 20x2000
39 518 221 98 2 Schlauchleitung DN 20x1870 Hose assy DN 20x1870
40 515 584 40 1 Schlauchleitung DN 20x1900 Hose assy DN 20x1900
43 942 217 40 1 Rohr ø 22 Pipe ø 22
44 942 218 40 1 Rohr ø 22 Pipe ø 22
45 942 221 40 3 Rohr ø 22 Pipe ø 22
46 942 222 40 1 Rohr ø 22 Pipe ø 22
47 942 219 40 1 Rohr ø 22 Pipe ø 22
48 942 220 40 1 Rohr ø 22 Pipe ø 22
49 374 409 99 16 Stutzen Socket
51 942 216 40 1 Verteiler Distributor
52 308 671 99 2 Schraube Bolt
53 340 470 99 2 Scheibe Washer
54 332 338 99 2 Mutter Nut
55 308 583 99 16 Schraube Bolt
56 517 122 98 34 Scheibe Washer
57 534 001 99 20 Deckplatte Cover plate
58 502 953 98 16 Klemmpaar Clamp set
59 332 114 99 24 Mutter Nut
60 308 589 99 8 Schraube Bolt
Ölkühler - Schlauchleitungen 359-1816
Oil Cooler - Hose Assy.
05.12.2017 Seite 192
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
61 906 930 40 2 Verschraubung Union
62 516 824 98 8 Stutzen Socket
63 173 448 40 2 Verschlussschraube Locking plug
70 518 729 98 1 Schlauchleitung DN 25x3100 Hose assy. DN 25x3100
71 516 744 98 1 Verschraubung Union
72 509 272 98 1 Mutter Nut
77 308 581 99 10 Schraube Bolt
78 534 004 99 5 Deckplatte Cover plate
79 951 012 40 6 Klemmpaar Clamp set
84 507 025 98 4 Mutter Nut
85 509 057 98 2 Klemmpaar Clamp set
91 907 753 40 * Schlauchschutz Hose protection
92 907 804 40 * Schlauchschutz Hose protection
93 518 952 98 1 Schlauchleitung DN 25x5100 Hose assy. DN 25x5100
94 513 781 98 1 Schlauchleitung DN 25x5500 Hose assy. DN 25x5500
95 504 788 98 2 Schraube Bolt
96 504 789 98 1 Verdrehsicherung Lock washer
97 308 599 99 4 Schraube Bolt
100 006 635 98 8 Flanschhälfte Half of flange
101 519 454 98 4 Flanschdichtung Flange seal
102 319 157 99 16 Schraube Bolt
103 374 415 99 4 Stutzen Socket
110 518 756 98 1 Schlauchleitung DN 25x3200 Hose assy. DN 25x3200
111 518 423 98 2 Klemmpaar Clamp set
112 517 397 98 1 Verdrehdicherung Lock washer
113 534 020 99 1 Anschweißplatte Weld on plate
114 511 858 98 1 Deckplatte Cover plate
115 308 540 99 2 Schraube Bolt
116 518 546 98 2 Scheibe Washer
117 517 396 98 2 Aufbauschraube Bolt
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Ölkühler - Schlauchleitungen 359-1816

Oil Cooler - Hose Assy.
05.12.2017 Seite 193
Leitungen - Lüftermotore, Lüfterpumpe (Ölkühler) 359-1818
Lines - Fan Motors, Fan Pump (Oil cooler)
22.09.2014 Seite 194
Leitungen - Lüftermotore, Lüfterpumpe (Ölkühler) 359-1818
Lines - Fan Motors, Fan Pump (Oil cooler)
22.09.2014 Seite 195
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 906 938 40 1 Ventil Valve
02 516 853 40 2 Rohr ø 25 Pipe ø 25
04 516 822 98 2 Stutzen Socket
05 516 742 98 2 Stutzen Socket
06 576 407 40 2 Reduzierverschraubung Reducing union
08 516 740 98 2 Stutzen Socket
09 374 414 99 2 Stutzen Socket
10 954 659 40 2 Rohr ø 25 Pipe ø 25
11 374 407 99 3 Stutzen Socket
12 641 557 40 1 Schlauchleitung DN 12x1600 Hose assy. DN 12x1600
13 516 168 98 1 Stutzen Socket
14 519 410 98 1 Schlauchleitung DN 25x3450 Hose assy. DN 25x3450
15 374 412 99 1 Stutzen Socket
16 906 868 40 8 Schneidring Olive
17 371 264 99 8 Überwurfmutter Union nut
18 509 057 98 4 Klemmpaar Clamp Set
19 502 206 98 4 Schraube Bolt
20 507 025 98 4 Mutter Nut
21 511 856 98 8 Deckplatte Cover plate
22 516 158 98 2 Stutzen Socket
23 510 180 98 2 Klemmpaar Clamp Set
24 307 736 99 4 Schraube Bolt
25 519 409 98 1 Schlauchleitung DN 25x5250 Hose assy. DN 25x5250
26 512 388 98 1 Schlauchleitung DN 12x6300 Hose assy. DN 12x6300
30 519 451 98 1 Flanschdichtung Flange seal
31 006 632 98 2 Flanschhälfte Half flange
32 319 148 99 4 Schraube Bolt
33 518 770 98 1 Schlauchleitung DN 32x1705 Hose assy. DN 32x1705
34 907 735 40 1 Flanschadapter Flange connetion
35 518 855 98 1 Schlauchleitung DN 25x3400 Hose assy. DN 25x3400
38 518 683 98 1 Verschraubung Union
39 509 273 98 1 Mutter Nut

Leitungen - Lüftermotore, Lüfterpumpe (Ölkühler) 359-1818

Lines - Fan Motors, Fan Pump (Oil cooler)
22.09.2014 Seite 196
Leitungen - Lüftermotore, Lüfterpumpe (Wasserkühler) 359-1820a
Lines - Fan Motors, Fan Pump (Radiator)
26.10.2018 Seite 197
Leitungen - Lüftermotore, Lüfterpumpe (Wasserkühler) 359-1820a
Lines - Fan Motors, Fan Pump (Radiator)
26.10.2018 Seite 198
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 936 239 40 1 Verteilerblock Distribution block
02 936 240 40 1 Verteilerblock Distribution block
03 519 452 98 2 Flanschdichtung Flange seal
04 906 926 40 2 Verschraubung Union
05 956 154 40 2 Rohr Pipe
06 906 927 40 1 Rückschlagventil Non-return valve
07 906 351 40 4 Schneidring Olive
08 371 260 99 4 Überwurfmutter Union nut
09 501 276 98 8 Schraube Bolt
11 518 778 98 1 Schlauchleitung DN 32x2445 Hose assy. DN 32x2445
12 518 851 98 1 Schlauchleitung DN 32x5000 Hose assy. DN 32x5000
13 006 638 98 2 Flanschhälfte Half flange
14 506 371 98 1 Klemmpaar Clamp set
16 970 552 40 1 Halterung F 1-Leitung Holding device f 1-conductor
19 534 004 99 1 Deckplatte Cover plate
20 319 209 99 4 Schraube Bolt
21 319 158 99 4 Schraube Bolt
22 519 454 98 8 Flanschdichtung Flange seal
23 518 547 98 2 Sicherungsscheibe Lock washer
24 308 582 99 2 Schraube Bolt
25 534 008 99 1 Deckplatte Cover plate
26 518 200 98 2 Sicherungsscheibe Lock washer
27 308 599 99 2 Schraube Bolt
28 512 053 98 1 Gummieinsatz Grommet
29 518 575 98 1 Klemmpaar Clamp set
30 518 777 98 2 Flanschhälfte Half flange
35 518 899 98 1 Schlauchleitung DN 12x5580 Hose assy. DN 12x5580
36 518 852 98 1 Schlauchleitung DN 32x4700 Hose assy. DN 32x4700
37 374 408 99 1 Stutzen Socket
38 516 175 98 1 Stutzen Socket
39 519 527 98 1 Blindstopfen Plug
40 371 275 99 1 Überwurfmutter Union nut
41 516 836 98 3 Verschraubung Union
42 516 751 98 1 Verschraubung Union
43 351 916 99 3 Mutter Nut
44 507 557 98 1 Mutter Nut
51 518 947 98 1 Schlauchleitung DN 32x2800 Hose assy. DN 32x2800
52 519 698 98 1 Schlauchleitung DN 12x3600 Hose assy. DN 12x3600
55 374 407 99 4 Stutzen Socket
56 516 158 98 3 Stutzen Socket
57 374 422 99 1 Stutzen Socket
58 516 162 98 1 Stutzen Socket
61 509 059 98 22 Klemmpaar Clamp set
62 319 417 99 36 Schraube Screw

Leitungen - Lüftermotore, Lüfterpumpe (Wasserkühler) 359-1820a

Lines - Fan Motors, Fan Pump (Radiator)
26.10.2018 Seite 199
Druckleitungen - Hauptpumpen 359-1832a
Pressure Lines - Main Pumps
08.05.2018 Seite 200
Druckleitungen - Hauptpumpen 359-1832a
Pressure Lines - Main Pumps
08.05.2018 Seite 201
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 950 533 40 1 Schlauchleitung DN 50x4520 Hose assy. DN 50x4520
02 950 534 40 1 Schlauchleitung DN 50x2980 Hose assy. DN 50x2980
03 950 536 40 1 Schlauchleitung DN 50x2120 Hose assy. DN 50x2120
04 950 535 40 1 Schlauchleitung DN 50x2180 Hose assy. DN 50x2180
05 941 294 40 4 Stutzen Socket
06 516 158 98 6 Stutzen Socket
07 516 613 98 1 Verschraubung Union
08 516 168 98 1 Stutzen Socket
09 516 159 98 1 Stutzen Socket
10 634 303 40 1 Verschraubung Union
11 551 987 40 5 Verschraubung Union
12 501 796 98 1 Stutzen Socket
13 516 157 98 3 Stutzen Socket
14 518 735 98 1 Schlauchleitung DN 16x1650 Hose assy. DN 16x1650
15 519 986 98 1 Schlauchleitung DN 16x1900 Hose assy. DN 16x1900
16 518 773 98 1 Schlauchleitung DN 10x760 Hose assy. DN 10x760
17 518 736 98 1 Schlauchleitung DN 10x910 Hose assy. DN 10x910
18 518 502 98 16 Schraube Bolt
19 519 454 98 14 Flanschdichtung Flange seal
20 514 034 98 4 O-Ring O-ring
21 520 117 98 1 Schlauchleitung DN 50x1260 Hose assy. DN 50x1260
22 520 118 98 1 Schlauchleitung DN 50x1300 Hose assy. DN 50x1300
23 520 119 98 1 Schlauchleitung DN 50x1840 Hose assy. DN 50x1840
24 969 836 40 1 Rohr kpl. ø 65 Pipe assy. ø 65
25 796 556 73 1 Rohr kpl. ø 65 Pipe assy. ø 65
26 796 557 73 1 Rohr kpl. ø 65 Pipe assy. ø 65
27 796 558 73 1 Rohr kpl. ø 65 Pipe assy. ø 65
29 320 035 99 32 Schraube Screw
30 332 338 99 32 Mutter Nut
31 518 502 98 64 Schraube Bolt
32 914 746 40 8 Anschweißplatte Weld-on plate
33 308 617 99 28 Schraube Bolt
34 502 965 98 15 Deckplatte Cover plate
35 504 445 98 24 Schellenhälfte Half clamp
36 969 855 40 1 Halter Retainer
37 308 615 99 8 Schraube Bolt
38 504 682 98 12 Schraube Bolt
39 334 600 99 54 Mutter Nut
40 942 310 40 1 Schellenhalter Retainer
41 942 311 40 1 Schellenhalter Retainer
42 302 574 99 4 Schraube Bolt
43 308 885 99 2 Schraube Bolt
44 512 531 98 6 Dehnhülse Resilient sleeve
45 517 118 98 124 Sicherungsscheibe Lock washer
48 517 574 98 2 Schraube Bolt
49 969 868 40 1 Halter Retainer
50 969 872 40 1 Halter Retainer
51 308 614 99 4 Schraube Bolt
52 940 364 40 1 Schlauchleitung DN 50x1750 Hose assy. DN 50x1750
60 515 839 98 2 Stutzen Socket

Druckleitungen - Hauptpumpen 359-1832a

Pressure Lines - Main Pumps
08.05.2018 Seite 202
Steuer- und Filterplatte 359-1840b
Control- and Filter Plate
24.10.2018 Seite 203
Steuer- und Filterplatte 359-1840b
Control- and Filter Plate
24.10.2018 Seite 204
Steuer- und Filterplatte 359-1840b
Control- and Filter Plate
24.10.2018 Seite 205
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 985 213 40 1 Steuer- und Filterplatte AT Control- and filter plate
02 958 302 40 1 Halter Retainer
03 965 778 40 1 Abdeckung Cover
04 2 Hydraulikfilter kpl. s. 991-0953 Hydr. filter assy. s. 991-0953
05 1 Hydraulikfilter kpl. s. 991-0952 Hydr. filter assy. s. 991-0952
06 1 Hydraulikfilter kpl. s. 991-0424b Hydr. filter assy. s. 991-0424b
07 2 Druckbegrenzungsventil s. 991-0470a Pressure relief valve s. 991-0470a
08 399 216 40 1 Ventilblock Valve block
09 951 803 40 1 Ventil-Einbausatz Valve-mounting kit
10 1 Ventilpatronenblock s. 991-1587 Cartridge block s. 991-1587
11 950 439 40 1 Druckbegrenzungsventil Pressure relief valve
12 951 794 40 1 Druckbegrenzungsventil Pressure relief valve
13 180 325 40 2 Grundplatte Base plate
15 940 730 40 1 4/2 Wegeventil 4/2 way directional spool valve
16 940 732 40 1 4/3-Wegeventil 4/3-Directional spool valve
17 514 340 98 8 Schraube Screw
19 319 553 99 2 Schraube Screw
20 507 036 98 2 Mutter Nut
21 319 133 99 4 Schraube Screw
22 507 025 98 10 Mutter Nut
23 307 740 99 4 Schraube Bolt
24 510 747 98 8 Dehnhülse Resilient sleeve
25 308 907 99 8 Schraube Bolt
26 517 121 98 12 Scheibe Washer
27 308 558 99 6 Schraube Bolt
28 334 599 99 8 Mutter Nut
29 319 426 99 4 Schraube Screw
30 510 746 98 7 Dehnhülse Resilient sleeve
31 308 578 99 7 Schraube Bolt
32 304 322 99 4 Schraube Bolt
33 334 682 99 4 Mutter Nut
34 510 745 98 4 Dehnhülse Resilient sleeve
35 308 610 99 4 Schraube Bolt
36 340 467 99 4 Scheibe Washer
37 332 334 99 12 Mutter Nut
38 510 730 98 4 Dehnhülse Resilient sleeve
39 308 639 99 4 Schraube Bolt
40 517 118 98 8 Sicherungsscheibe Lock washer
41 307 806 99 4 Schraube Bolt
42 956 386 40 1 Halter Retainer
43 956 388 40 1 Blech Plate
44 308 555 99 2 Schraube Bolt
45 515 801 98 2 Dehnhülse Resilient sleeve
46 592 259 40 * Dichtungsprofil Profiled joint
47 797 167 73 2 Magnetspule zu Bild Nr. 15+16 Solenoid for fig nos 15+16
48 796 627 73 2 Dichtsatz Seal kit
51 941 777 40 1 Schild Plate
52 174 411 40 2 Kabelband Cable strap
53 517 254 98 6 Dehnhülse Resilient sleeve
54 501 594 98 6 Schraube Bolt
55 256 132 40 2 Schelle Clamp
56 518 200 98 4 Sicherungsscheibe Lock washer
57 308 604 99 4 Schraube Bolt
Steuer- und Filterplatte 359-1840b
Control- and Filter Plate
24.10.2018 Seite 206
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
61 981 621 40 1 Abdeckung Cover
62 507 037 98 20 Mutter Nut
63 502 687 98 4 Scheibe Washer
64 334 600 99 20 Mutter Nut
65 967 317 40 1 Abdeckung Cover
66 340 685 99 5 Scheibe Washer
67 307 779 99 1 Schraube Bolt
68 950 290 40 4 Scheibenmutter Washer nut
69 319 149 99 4 Schraube Bolt
70 904 125 40 4 Seil kpl. Wire assy.
71 981 626 40 1 Abdeckung Cover
72 981 627 40 1 Abdeckung Cover
73 981 648 40 1 Abdeckung Cover
74 992 616 40 2 Scharnier kpl. Hinge assy.
75 517 122 98 12 Sicherungsscheibe Lock washer
76 513 918 98 8 Schraube Bolt
77 332 197 99 4 Mutter Nut
81 943 807 40 2 Scharnierstift Hinge pin
82 518 151 98 2 Kegelschmiernippel Lubricating nipple
100 1 Speicher s. 090-0270b Accumulator s. 090-0270b
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Steuer- und Filterplatte 359-1840b

Control- and Filter Plate
24.10.2018 Seite 207
Steuer- und Filterplatte Verrohrung 359-1842c
Control- and Filter Plate Piping
24.10.2018 Seite 208
Steuer- und Filterplatte Verrohrung 359-1842c
Control- and Filter Plate Piping
24.10.2018 Seite 209
Steuer- und Filterplatte Verrohrung 359-1842c
Control- and Filter Plate Piping
24.10.2018 Seite 210
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 374 431 99 6 Stutzen Socket
02 516 182 98 3 Stutzen Socket
03 374 430 99 4 Stutzen Socket
04 516 157 98 4 Stutzen Socket
05 515 865 98 1 Stutzen Socket
06 511 135 98 1 Stutzen Socket
07 576 403 40 1 Verschraubung Union
08 604 762 40 1 Verschraubung Union
09 592 069 40 2 Verschraubung Union
10 516 161 98 9 Stutzen Socket
11 516 177 98 4 Stutzen Socket
12 634 304 40 1 Verschraubung Union
13 634 423 40 1 Verschraubung Union
14 551 379 40 1 Verschraubung Union
15 516 156 98 9 Stutzen Socket
16 374 419 99 3 Stutzen Socket
17 634 482 40 2 Verschraubung Union
18 965 783 40 1 Rohr Ø 25 Pipe assy. Ø 25
19 516 742 98 1 Stutzen Socket
20 004 684 98 1 Kupplung Coupling
21 374 460 99 2 Stutzen Socket
22 516 162 98 2 Stutzen Socket
23 965 782 40 1 Rohr Ø 28 Pipe assy. Ø 28
24 374 416 99 12 Stutzen Socket
25 516 173 98 3 Stutzen Socket
26 180 113 40 1 Verschlussschraube Plug
27 516 248 98 4 Stutzen Socket
28 516 100 98 1 Stutzen Socket
29 374 439 99 4 Stutzen Socket
30 954 093 40 1 Rohr Ø 25 Pipe assy. Ø 25
31 516 224 98 1 Stutzen Socket
32 372 876 99 4 Stutzen Socket
33 371 459 99 4 Stutzen Socket
34 255 694 40 2 Verschlussschraube Plug
35 516 184 98 1 Stutzen Socket
36 516 174 98 1 Stutzen Socket
39 502 752 98 2 Kupplung Coupling
40 516 183 98 1 Stutzen Socket
41 518 372 98 1 Verschraubung Socket
42 371 948 99 1 Verschraubung Union
43 255 171 40 1 Verschlussschraube Plug
44 515 814 98 1 Kupplung Coupling
45 516 167 98 1 Stutzen Socket
46 576 472 40 2 Verschraubung Union
47 516 744 98 1 Verschraubung Union
48 509 272 98 1 Mutter Nut
49 621 127 40 1 Verschraubung Union
50 607 571 40 1 Schlauchleitung DN 25x740 Hose assy. DN 25x740
52 516 046 98 2 Schlauchleitung DN 10x570 Hose assy. DN 10x570
53 516 312 98 1 Schlauchleitung DN 08x850 Hose assy. DN 08x850
54 516 384 98 1 Schlauchleitung DN 08x360 Hose assy. DN 08x360
55 518 649 98 1 Schlauchleitung DN 08x280 Hose assy. DN 08x280
56 518 650 98 1 Schlauchleitung DN 08x380 Hose assy. DN 08x380
Steuer- und Filterplatte Verrohrung 359-1842c
Control- and Filter Plate Piping
24.10.2018 Seite 211
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
57 516 310 98 1 Schlauchleitung DN 08x360 Hose assy. DN 08x360
58 643 993 40 1 Schlauchleitung DN 08x400 Hose assy. DN 08x400
59 510 922 98 1 Schlauchleitung DN 08x450 Hose assy. DN 08x450
60 516 219 98 1 Schlauchleitung DN 08x300 Hose assy. DN 08x300
61 374 409 99 1 Stutzen Socket
62 374 464 99 4 Stutzen Socket
63 516 158 98 4 Stutzen Socket
64 516 308 98 1 Schlauchleitung DN 08x400 Hose assy. DN 08x400
65 518 807 98 1 Stutzen Socket
66 551 404 40 1 Verschraubung Union
67 516 746 98 3 Verschraubung Union
69 576 471 40 1 Verschraubung Union
70 517 913 98 1 Stutzen Socket
71 509 271 98 1 Mutter Nut
72 515 867 98 1 Stutzen Socket
73 519 284 98 1 Verschraubung Union
74 951 098 40 1 Be/Entlüftungsfilter bleeding filter
75 518 968 98 1 Verschraubung Union
76 517 495 98 1 Stutzen Socket
77 516 176 98 1 Stutzen Socket
78 519 765 98 1 Blindstopfen Plug
79 371 276 99 1 Überwurfmutter Union Nut
80 517 269 98 2 Stutzen Socket
81 635 997 40 2 Stutzen Socket
82 516 159 98 2 Stutzen Socket
83 519 072 98 1 Blindstopfen Plug
84 371 274 99 1 Überwurfmutter Union nut
85 371 264 99 4 Überwurfmutter Union nut
86 906 868 40 4 Schneidring Olive
87 371 278 99 2 Überwurfmutter Union nut
88 906 350 40 2 Schneidring Olive
91 967 347 40 1 Blende Orifice
92 519 285 98 1 Schlauchleitung DN 16x550 Hose assy. DN 16x550
95 513 598 98 1 Schlauchleitung DN 25x620 Hose assy. DN 25x620
96 517 620 98 1 Schlauchleitung DN 25x2000 Hose assy. DN 25x2000
97 643 849 40 1 Schlauch DN 12x1000 Hose assy. DN 12x1000
98 374 407 99 1 Stutzen Socket
99 516 952 98 1 Stutzen Socket
100 374 444 99 1 Verschraubung Union
101 516 178 98 1 Stutzen Socket
102 371 860 99 1 Stopfen Plug
103 634 306 40 1 Verschraubung Union
104 516 195 98 1 Verschraubung Union
105 371 280 99 1 Überwurfmutter Union nut
111 374 425 99 1 Stutzen Socket
112 906 870 40 1 Verschraubung Union
113 516 175 98 1 Stutzen Socket
114 518 859 98 1 Schlauchleitung DN 12x3280 Hose assy. DN 12x3280
115 006 525 98 1 Kupplung Coupling
116 509 057 98 1 Klemmpaar Clamp set
117 504 985 98 1 Verdrehsicherung Locking plate
118 504 986 98 2 Aufbauschraube Screw
119 511 856 98 1 Deckplatte Cover plate
Steuer- und Filterplatte Verrohrung 359-1842c
Control- and Filter Plate Piping
24.10.2018 Seite 212
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
120 518 546 98 2 Sicherungsscheibe Lock washer
121 308 536 99 2 Schraube Bolt
122 533 992 99 1 Anschweißplatte Weld on plate
123 509 058 98 1 Klemmpaar Clamp set
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Steuer- und Filterplatte Verrohrung 359-1842c

Control- and Filter Plate Piping
24.10.2018 Seite 213
Tankleitungen Steuer- und Filterplatte 359-1845
Tank Lines Control- and Filter Plate
29.10.2018 Seite 214
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 518 757 98 1 Schlauchleitung DN 25x3420 Hose assy. DN 25x3420
02 518 758 98 1 Schlauchleitung DN 25x3280 Hose assy. DN 25x3280
03 518 755 98 1 Schlauchleitung DN 25x2980 Hose assy. DN 25x2980
04 518 423 98 4 Klemmpaar Clamp Set
05 517 397 98 2 Verdrehsicherung Locking plate
06 534 020 99 2 Anschweißplatte Weld on plate
07 511 858 98 4 Deckplatte Cover plate
08 308 540 99 8 Schraube Bolt
09 518 546 98 8 Sicherungsscheibe Lock washer
10 517 396 98 4 Aufbauschraube Screw
11 516 177 98 2 Verschraubung Union
12 519 930 98 1 Blindstopfen Plug
13 371 278 99 1 Überwurfmutter Union nut
15 516 744 98 3 Verschraubung Union
16 509 272 98 3 Mutter Nut
21 518 949 98 1 Schlauchleitung DN 25x3550 Hose assy. DN 25x3550
22 518 950 98 1 Schlauchleitung DN 25x3700 Hose assy. DN 25x3700
23 518 953 98 1 Schlauchleitung DN 25x3200 Hose assy. DN 25x3200
24 374 431 99 3 Stutzen Socket

Tankleitungen Steuer- und Filterplatte 359-1845

Tank Lines Control- and Filter Plate
29.10.2018 Seite 215
Einbau Fernsteuerplatte 359-1848b
Remote Control arr.
14.05.2018 Seite 216
Einbau Fernsteuerplatte 359-1848b
Remote Control arr.
14.05.2018 Seite 217
Einbau Fernsteuerplatte 359-1848b
Remote Control arr.
14.05.2018 Seite 218
Einbau Fernsteuerplatte 359-1848b
Remote Control arr.
14.05.2018 Seite 219
Einbau Fernsteuerplatte 359-1848b
Remote Control arr.
14.05.2018 Seite 220
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
02 951 173 40 2 Fernsteuerplatte s. 991-1355a Control plate assy. s. 991-1355a
03 951 174 40 2 Fernsteuerplatte s. 991-1355a Control plate assy. s. 991-1355a
04 308 555 99 16 Schraube Bolt
05 516 038 98 4 Schlauchleitung DN 10x665 Hose assy. DN 10x665
06 371 459 99 64 Stutzen Socket
07 516 174 98 34 Stutzen Socket
08 516 157 98 2 Stutzen Socket
09 516 052 98 1 Schlauchleitung DN 10x1270 Hose assy. DN 10x1270
10 516 046 98 2 Schlauchleitung DN 10x570 Hose assy. DN 10x570
11 516 044 98 1 Schlauchleitung DN 10x650 Hose assy. DN 10x650
12 516 054 98 2 Schlauchleitung DN 10x1850 Hose assy. DN 10x1850
13 518 114 98 1 Schlauchleitung DN 10x1210 Hose assy. DN 10x1210
14 516 056 98 2 Schlauchleitung DN 10x1560 Hose assy. DN 10x1560
15 516 055 98 3 Schlauchleitung DN 10x1710 Hose assy. DN 10x1710
17 515 540 98 1 Schlauchleitung DN 10x2000 Hose assy. DN 10x2000
18 518 116 98 1 Schlauchleitung DN 10x2170 Hose assy. DN 10x2170
19 516 045 98 1 Schlauchleitung DN 10x1240 Hose assy. DN 10x1240
20 518 115 98 3 Schlauchleitung DN 10x1330 Hose assy. DN 10x1330
23 515 745 98 2 Schlauchleitung DN 10x1000 Hose assy. DN 10x1000
26 515 536 98 3 Schlauchleitung DN 10x1150 Hose assy. DN 10x1150
28 515 747 98 1 Schlauchleitung DN 10x1550 Hose assy. DN 10x1550
30 515 749 98 1 Schlauchleitung DN 10x1200 Hose assy. DN 10x1200
31 965 785 40 1 Schlauchstütze Hose support
32 510 741 98 8 Dehnhülse Resilient sleeve
33 502 006 98 8 Schraube Bolt
35 515 744 98 1 Schlauchleitung DN 10x1400 Hose assy. DN 10x1400
36 515 754 98 1 Schlauchleitung DN 10x1100 Hose assy. DN 10x1100
38 0443451510 35 Clip Clip
39 502 752 98 28 Minimesskupplung Test coupling
41 517 122 98 33 Scheibe Washer
42 307 775 99 28 Schraube Bolt
43 332 113 99 14 Mutter Nut
44 966 690 40 1 Deckel Cover
45 519 079 98 4 Dehnhülse 60 lg Resilient sleeve 60 lg
46 507 037 98 4 Mutter Nut
47 510 746 98 8 Dehnhülse Resilient sleeve
48 308 578 99 8 Schraube Bolt
49 516 143 98 19 Dehnhülse Resilient sleeve
50 340 465 99 4 Scheibe Washer
52 517 913 98 1 Verschraubung Union
53 509 271 98 1 Mutter Nut
55 518 732 98 1 Schlauchleitung DN 16 x 3260 Hose assy. DN 16 x 3260
58 655 426 40 1 Verschraubung Union
61 518 699 98 1 Schlauchleitung DN 16 x 4800 Hose assy. DN 16 x 4800
62 520 114 98 1 Schlauchleitung DN 16 x 5900 Hose assy. DN 16 x 5900
64 515 865 98 1 Stutzen Socket
65 635 997 40 1 Verschraubung Union
66 991 707 40 1 Abdeckung links Cover left
67 991 709 40 1 Abdeckung mitte Cover middle
68 991 711 40 1 Abdeckung rechts Cover right
70 937 303 40 4 Halter Retainer
71 937 323 40 1 Halter Retainer
72 308 577 99 19 Schraube Bolt
Einbau Fernsteuerplatte 359-1848b
Remote Control arr.
14.05.2018 Seite 221
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
73 937 322 40 2 Rohr Pipe
74 502 322 98 2 Schraube Bolt
75 400 094 40 1 Rohr Pipe
76 302 845 99 1 Schraube Bolt
77 898 915 40 1 Rohr Pipe
78 302 579 99 1 Schraube Bolt
79 504 818 98 2 Klemmpaar Clamp set
80 534 004 99 2 Deckplatte Cover plate
81 534 005 99 2 Anschweißplatte Weld on plate
83 307 587 99 2 Schraube Bolt
84 308 581 99 2 Schraube Bolt
85 170 427 40 6 Kabelband Cable strap
86 952 888 40 2 Gummiplatte Rubber plate
87 0443453411 6 Clip Clip
88 607 492 40 2 Dehnhülse Resilient sleeve
91 938 559 40 2 Halter Retainer
92 509 058 98 7 Klemmpaar Clamp Set
93 509 057 98 5 Klemmpaar Clamp Set
94 319 136 99 18 Schraube Bolt
95 507 025 98 18 Mutter Nut

Einbau Fernsteuerplatte 359-1848b

Remote Control arr.
14.05.2018 Seite 222
Einbau Steuerblöcke KS 359-1850
Control unit, mounting FS
27.08.2015 Seite 223
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 961 385 40 1 Steuerblockträger, bearbeitet Support, control unit, machined
02 887 574 40 2 Zwischenstück Extension
04 1 Steuerblock s. 991-0083a Control block s. 991-0083a
05 1 Steuerblock s. 991-0491a Control block s. 991-0491a
06 1 Steuerblock s. 991-0490a Control block s. 991-0490a
07 4 HD-Filter s. 991-0337b H.P. Filter s. 991-0337b
08 515 132 98 6 Schraube Bolt
09 308 313 99 6 Schraube Bolt
10 319 301 99 16 Schraube Bolt
11 319 287 99 16 Schraube Bolt
12 316 211 99 12 Scheibe Washer
13 514 904 98 12 Mutter Nut
14 515 812 98 4 Kupplung Coupling
15 519 453 98 4 Flanschdichtung Flange seal
16 519 454 98 10 Flanschdichtung Flange seal
17 901 862 40 2 Zwischenstück Extension
21 319 312 99 16 Schraube Bolt
22 937 327 40 2 Halter kpl. Retainer assy.
23 937 325 40 1 Halter kpl. Retainer assy.
24 937 332 40 1 Halter kpl. Retainer assy.
25 510 744 98 16 Dehnhülse Resilent Sleeve
26 308 604 99 16 Schraube Bolt
35 1 Steuerblock s. 991-0082a Control block s. 991-0082a
40 304 135 99 4 Schraube Bolt
42 316 213 99 4 Scheibe Washer
50 954 189 40 4 Verschlussflansch Plug flange

Einbau Steuerblöcke KS 359-1850

Control unit, mounting FS
27.08.2015 Seite 224
Ventile an den Steuerblöcken (KSE) 359-1852b
Valve control block (BBE)
15.05.2018 Seite 225
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 10 Druckventil s. 090-0359a Pressure valve s. 090-0359a
02 7 Nachsaugeventil s. 991-1441 Anticavitation valve s. 991-1441
03 319 261 99 40 Schraube Bolt
04 319 266 99 4 Schraube Bolt
05 516 183 98 3 Stutzen Socket
06 906 806 40 8 Verschraubung Union
07 006 894 98 1 Verschraubung Union
08 516 175 98 1 Verschraubung Union
09 373 764 99 1 Verschraubung Union
10 516 314 98 1 Schlauchleitung DN 08x1080 Hose assy. DN 08x1080
11 374 471 99 2 Verschraubung Union
12 518 183 98 2 Schlauchleitung DN 08x950 Hose assy. DN 08x950
13 1 Druckventil s. 090-0359a Pressure valve s. 090-0359a
14 516 383 98 1 Schlauchleitung DN 08x250 Hose assy. DN 08x250
15 516 309 98 7 Schlauchleitung DN 08x330 Hose assy. DN 08x330
16 516 310 98 1 Schlauchleitung DN 08x360 Hose assy. DN 08x360
17 334 649 99 1 Mutter Nut
18 374 416 99 1 Verschraubung Union
19 007 102 98 1 Schelle Clamp
20 307 671 99 1 Schraube Bolt
21 516 224 98 1 Stutzen Socket
22 0443451210 1 Clip Clip
23 307 775 99 1 Schraube Bolt
24 507 037 98 1 Mutter Nut
25 340 465 99 1 Schelle Washer
26 319 262 99 8 Schraube Bolt
30 520 116 98 1 Schlauchleitung DN 12x4100 Hose assy. DN 12x4100
35 374 407 99 1 Stutzen Socket

Ventile an den Steuerblöcken (KSE) 359-1852b

Valve control block (BBE)
15.05.2018 Seite 226
Hydraulikleitungen zur Drehdurchführung 359-1856a
Hydraulic Lines, Rotary Joint
19.11.2018 Seite 227
Hydraulikleitungen zur Drehdurchführung 359-1856a
Hydraulic Lines, Rotary Joint
19.11.2018 Seite 228
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 515 867 98 1 Stutzen Socket
02 516 161 98 1 Verschraubung Union
03 374 431 99 2 Verschraubung Union
04 515 881 98 1 Stutzen Union
05 511 701 98 1 Verschraubung Union
10 520 201 98 1 Schlauchleitung DN 16x8000 Hose assy. DN 16x8000
11 518 946 98 1 Schlauchleitung DN 12x6200 Hose assy. DN 12x6200
12 516 656 98 1 Schlauchleitung DN 32x6300 Hose assy. DN 32x6300
20 374 413 99 2 Stutzen Socket
21 516 172 98 1 Verschraubung Union
22 516 165 98 1 Stutzen Socket
23 961 299 40 * 1 Rohr ø 20 Pipe ø 20
24 551 992 40 1 Verschraubung Union
25 516 186 98 1 Stutzen Socket
26 374 430 99 1 Stutzen Socket
27 511 070 98 1 Schlauchleitung DN 10x1100 Hose assy. DN 10x1100
28 374 422 99 1 Stutzen Socket
29 371 260 99 2 Überwurfmutter Union nut
30 516 158 98 1 Stutzen Socket
31 906 351 40 2 Schneidring Olive
40 518 731 98 1 Schlauchleitung DN 12x3040 Hose assy. DN 12x3040
50 516 836 98 1 Verschraubung Union
51 351 916 99 1 Mutter Nut
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Hydraulikleitungen zur Drehdurchführung 359-1856a

Hydraulic Lines, Rotary Joint
19.11.2018 Seite 229
Rücklaufleitungen - Verteilerleiste KS 359-1862a
Return lines - manifold FS
15.05.2018 Seite 230
Rücklaufleitungen - Verteilerleiste KS 359-1862a
Return lines - manifold FS
15.05.2018 Seite 231
Rücklaufleitungen - Verteilerleiste KS 359-1862a
Return lines - manifold FS
15.05.2018 Seite 232
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 898 129 40 1 Pulsationsdämpfer Pulsation absorber
02 959 785 40 3 Dehnhülse Sleeve
03 308 887 99 3 Schraube Bolt
04 515 713 98 6 Tellerfeder Cup spring
05 903 203 40 3 Scheibe Washer
08 959 786 40 1 Sammelrohr Header
09 374 415 99 8 Stutzen Socket
10 374 414 99 13 Stutzen Socket
11 006 891 98 4 Verschraubung Union
12 520 102 98 2 Schlauchleitung DN 40x2060 Hose assy. DN 40x2060
13 520 107 98 2 Schlauchleitung DN 20x2180 Hose assy. DN 20x2180
14 520 108 98 2 Schlauchleitung DN 20x2240 Hose assy. DN 20x2240
15 516 485 98 2 Schlauchleitung DN 20x2040 Hose assy. DN 20x2040
16 520 104 98 3 Schlauchleitung DN 40x2160 Hose assy. DN 40x2160
17 520 106 98 2 Schlauchleitung DN 20x2140 Hose assy. DN 20x2140
18 906 374 40 9 Stutzen Socket
19 520 103 98 1 Schlauch DN 40x2080 Hose assy. DN 40x2080
20 516 165 98 5 Verschraubung Union
21 374 413 99 9 Stutzen Socket
22 520 110 98 2 Schlauchleitung DN 20x2080 Hose assy. DN 20x2080
23 907 753 40 * Schlauchschutz Hose protection
24 907 754 40 * Schlauchschutz Hose protection
25 520 109 98 1 Schlauchleitung DN 20x2380 Hose assy. DN 20x2380
26 173 495 40 2 Verschlussschraube Plug
27 520 105 98 1 Schlauchleitung DN 20x2080 Hose assy. DN 20x2080
31 520 130 98 1 Schlauchleitung DN 20x2080 Hose assy. DN 20x2080
35 953 234 40 1 Rohr Ø 22 Pipe Ø 22
36 516 541 98 1 Schlauchleitung DN 20x1700 Hose assy. DN 20x1700
37 081 496 40 1 Schutzkappe Protection cap
38 081 495 40 1 Kupplungsmuffe Coupling sleeve
081 497 40 1 Gegenstück zu Bild-Nr. 38 Counter part to fig-no. 38
39 374 409 99 1 Stutzen Socket
40 504 643 98 1 Verschraubung Union
41 371 244 99 2 Schneidring Olive
42 371 277 99 2 Überwurfmutter Union nut
43 500 942 98 2 Klemmenhälfte Half clamp
44 307 736 99 4 Schraube Screw
45 515 669 98 3 Klemmpaar Clamp set
46 308 538 99 6 Schraube Bolt
47 340 506 99 10 Scheibe Washer
48 511 856 98 2 Deckplatte Cover plate
49 511 857 98 3 Deckplatte Cover plate
55 985 554 40 8 Halterung F 1-Leitung Holding device f 1-conductor
56 970 553 40 1 Halterung F 1-Leitung Holding device f 1-conductor
57 970 552 40 4 Halterung F 1-Leitung Holding device f 1-conductor
58 534 004 99 13 Deckplatte Cover plate
59 534 008 99 13 Deckplatte Cover plate
60 534 007 99 13 Klemmenpaar Clamp set
61 504 923 98 13 Klemmenpaar Clamp set
62 308 581 99 26 Schraube Bolt
63 308 612 99 26 Schraube Bolt
64 343 005 99 26 Scheibe Washer
65 343 006 99 26 Scheibe Washer
Rücklaufleitungen - Verteilerleiste KS 359-1862a
Return lines - manifold FS
15.05.2018 Seite 233
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
* Meterware, bei Bestellung Länge angeben Bulkware, state length required

Rücklaufleitungen - Verteilerleiste KS 359-1862a

Return lines - manifold FS
15.05.2018 Seite 234
Rücklaufleitungen - Steuerblöcke, - Tank 359-1864a
Return Lines - Control Block, - Tank
16.05.2018 Seite 235
Rücklaufleitungen - Steuerblöcke, - Tank 359-1864a
Return Lines - Control Block, - Tank
16.05.2018 Seite 236
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 520 111 98 2 Schlauchleitung DN 60x1540 Hose assy. DN 60x1540
02 520 112 98 1 Schlauchleitung DN 60x2040 Hose assy. DN 60x2040
03 520 113 98 1 Schlauchleitung DN 60x1960 Hose assy. DN 60x1960
04 007 697 98 8 O-Ring O-ring
05 007 630 98 16 Flanschhälfte Half flange
06 319 273 99 24 Schraube Bolt
07 928 351 40 2 Zwischenflansch Intermediate flange
08 319 275 99 8 Schraube Bolt
10 907 337 40 1 Schlauchleitung DN75 x 1650 Hose assy. DN75 x 1650
11 907 338 40 1 Schlauchleitung DN75 x 1800 Hose assy. DN75 x 1800
12 501 543 98 4 O-Ring O-ring
13 501 542 98 8 Flanschhälfte Half flange
14 319 442 99 16 Schraube Bolt

Rücklaufleitungen - Steuerblöcke, - Tank 359-1864a

Return Lines - Control Block, - Tank
16.05.2018 Seite 237
Druckleitungen Drehwerk 359-1866
Pressure Lines - Slew Gear
16.05.2018 Seite 238
Druckleitungen Drehwerk 359-1866
Pressure Lines - Slew Gear
16.05.2018 Seite 239
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 904 649 40 1 Klotz Block
02 500 127 98 10 Flansch Flange
03 501 898 98 10 Ring Ring
04 519 453 98 10 Flanschdichtung Flange seal
05 319 289 99 200 Schraube Bolt
06 904 651 40 1 Klotz Block
07 506 581 98 1 Verschlußflansch Plug
08 319 288 99 4 Schraube Bolt
09 991 760 40 1 Halter Retainer
10 916 782 40 1 Halter Retainer
11 307 802 99 8 Schraube Bolt
12 340 467 99 10 Scheibe Washer
13 334 600 99 2 Mutter Nut
14 308 608 99 4 Schraube Bolt
15 954 177 40 1 Blech Plate
16 928 334 40 1 Blech Plate
17 512 958 98 2 Dehnhülse Resilient sleeve
19 798 185 73 1 Rohr ø 50 Tube ø 50
20 798 186 73 1 Rohr ø 50 Tube ø 50
21 798 187 73 1 Rohr ø 50 Tube ø 50
22 798 188 73 1 Rohr ø 50 Tube ø 50
23 798 189 73 1 Rohr ø 50 Tube ø 50
24 520 120 98 2 Schlauchleitung DN 40 x 2700 Hose assy. DN 40 x 2700
25 520 121 98 1 Schlauchleitung DN 40 x 3400 Hose assy. DN 40 x 3400
26 520 122 98 1 Schlauchleitung DN 40 x 1840 Hose assy. DN 40 x 1840

Druckleitungen Drehwerk 359-1866

Pressure Lines - Slew Gear
16.05.2018 Seite 240
Leitungen Drehwerk 359-1868d
Lines Slew Gear
15.11.2018 Seite 241
Leitungen Drehwerk 359-1868d
Lines Slew Gear
15.11.2018 Seite 242
Leitungen Drehwerk 359-1868d
Lines Slew Gear
15.11.2018 Seite 243
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 520 087 98 1 Schlauchleitung DN 12x2300 Hose assy. DN 12x2300
02 515 740 98 1 Schlauchleitung DN 10x2400 Hose assy. DN 10x2400
03 519 707 98 1 Schlauchleitung DN 20x6750 Hose assy. DN 20x6750
04 514 361 98 1 Schlauchleitung DN 20x3000 Hose assy. DN 20x3000
05 520 115 98 1 Schlauchleitung DN 12x6700 Hose assy. DN 12x6700
06 516 595 98 1 Schlauchleitung DN 40x2500 Hose assy. DN 40x2500
07 519 687 98 1 Schlauchleitung DN 08x3500 Hose assy. DN 08x3500
08 551 345 40 2 Verschraubung Union
09 374 415 99 4 Stutzen Socket
10 374 431 99 2 Stutzen Socket
11 173 495 40 1 Verschlussschraube Plug
12 374 409 99 2 Stutzen Socket
13 516 163 98 2 Verschraubung Union
15 516 175 98 1 Verschraubung Union
16 374 407 99 1 Stutzen Socket
17 551 456 40 1 Verschraubung Union
18 516 158 98 2 Verschraubung Union
21 516 507 98 1 Schlauchleitung DN 10x6700 Hose assy. DN 10x6700
22 514 670 98 1 Schlauchleitung DN 12x6170 Hose assy. DN 12x6170
23 520 191 98 1 Schlauchleitung DN 08x1960 Hose assy. DN 08x1960
24 374 407 99 2 Stutzen Socket
25 516 175 98 1 Verschraubung Union
26 516 158 98 2 Verschraubung Union
27 516 174 98 1 Verschraubung Union
28 907 152 40 2 Verschraubung Union
29 374 416 99 2 Stutzen Socket
30 655 426 40 1 Verschraubung Union
31 511 015 98 1 Verschraubung Union
32 502 752 98 1 Kupplung Coupling
33 516 825 98 1 Schlauchleitung DN 40x1200 Hose assy. DN 40x1200
34 374 415 99 2 Stutzen Socket
35 999 422 40 2 Drosselventil Shuttle valve
36 516 157 98 1 Stutzen Socket
37 516 156 98 1 Stutzen Socket
41 518 730 98 1 Schlauchleitung DN 12x3100 Hose assy. DN 12x3100
42 518 733 98 1 Schlauchleitung DN 10x3010 Hose assy. DN 10x3010
45 516 962 98 2 Verschraubung Union
46 516 836 98 3 Verschraubung Union
47 509 267 98 2 Mutter Nut
48 351 916 99 3 Mutter Nut
50 509 059 98 2 Klemmpaar Clamp Set
51 319 417 99 4 Schraube Bolt
52 509 058 98 2 Klemmpaar Clamp Set
53 509 057 98 6 Klemmpaar Clamp Set
54 319 133 99 4 Schraube Bolt
55 504 985 98 4 Verdrehsicherung Locking plate
56 504 986 98 8 Aufbauschraube Bolt
57 969 808 40 2 Schellenhalter Retainer
58 307 736 99 4 Schraube Bolt

Leitungen Drehwerk 359-1868d

Lines Slew Gear
15.11.2018 Seite 244
Schwimmstellung 359-1896
Float Position
16.05.2018 Seite 245
Schwimmstellung 359-1896
Float Position
16.05.2018 Seite 246
Schwimmstellung 359-1896
Float Position
16.05.2018 Seite 247
Schwimmstellung 359-1896
Float Position
16.05.2018 Seite 248
Schwimmstellung 359-1896
Float Position
16.05.2018 Seite 249
Schwimmstellung 359-1896
Float Position
16.05.2018 Seite 250
Schwimmstellung 359-1896
Float Position
16.05.2018 Seite 251
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 4 Senkventil s. 991-0362b Countersunk valve s. 991-0362b
02 912 713 40 1 Halter Retainer
03 371 459 99 21 Stutzen Socket
04 516 167 98 5 Stutzen Socket
05 519 453 98 37 Flanschdichtung Flange seal
07 319 277 99 16 Schraube Bolt
08 006 634 98 8 Flanschhälfte Half flange
10 904 673 40 1 Sammelklotz Block
11 319 272 99 16 Schraube Bolt
12 319 288 99 60 Schraube Bolt
13 319 298 99 12 Schraube Bolt
14 518 502 98 16 Schraube Bolt
15 519 454 98 4 Flanschdichtung Flange seal
16 516 174 98 15 Stutzen Socket
17 512 451 98 4 Schraube Bolt
18 334 601 99 4 Mutter Nut
19 906 498 40 2 Verschlussschraube Plug
20 938 516 40 1 Rohrleitung kpl. ø50 Pipe assy. ø50
21 520 123 98 1 Schlauch DN 40x1640 Hose assy. DN 40x1640
22 519 195 98 1 Schlauchleitung DN 40x1700 Hose assy. DN 40x1700
23 517 880 98 1 Schlauchleitung DN 40x1800 Hose assy. DN 40x1800
24 520 124 98 1 Schlauchleitung DN 40x1300 Hose assy. DN 40x1300
25 515 925 98 1 Schlauchleitung DN 40x1200 Hose assy. DN 40x1200
26 940 412 40 2 Schlauchleitung DN 50x1400 Hose assy. DN 50x1400
27 520 125 98 1 Schlauchleitung DN 12x3760 Hose assy. DN 12x3760
28 516 388 98 1 Schlauchleitung DN 10x900 Hose assy. DN 10x900
29 516 389 98 2 Schlauchleitung DN 10x3100 Hose assy. DN 10x3100
30 515 754 98 1 Schlauchleitung DN 10x1100 Hose assy. DN 10x1100
31 516 047 98 1 Schlauchleitung DN 10x960 Hose assy. DN 10x960
32 515 575 98 1 Schlauchleitung DN 10x5300 Hose assy. DN 10x5300
33 520 126 98 1 Schlauchleitung DN 10x3700 Hose assy. DN 10x3700
34 520 127 98 1 Schlauchleitung DN 10x5000 Hose assy. DN 10x5000
35 520 128 98 1 Schlauchleitung DN 10x5500 Hose assy. DN 10x5500
36 516 476 98 1 Schlauchleitung DN 40x1320 Hose assy. DN 40x1320
38 516 479 98 2 Schlauchleitung DN 40x1850 Hose assy. DN 40x1850
39 502 752 98 5 Kupplung Coupling
40 516 119 98 1 Schlauchleitung DN 10x2200 Hose assy. DN 10x2200
41 374 415 99 2 Stutzen Socket
42 516 163 98 1 Stutzen Socket
43 520 129 98 1 Schlauchleitung DN 40x1920 Hose assy. DN 40x1920
44 516 157 98 2 Verschraubung Union
45 374 430 99 11 Stutzen Socket
46 516 039 98 1 Schlauchleitung DN 10x600 Hose assy. DN 10x600
47 516 046 98 1 Schlauchleitung DN 10x570 Hose assy. DN 10x570
48 519 067 98 1 Schlauchleitung DN 10x4400 Hose assy. DN 10x4400
49 519 084 98 1 Schlauchleitung DN 10x3400 Hose assy. DN 10x3400
50 970 527 40 2 Halter Retainer
51 308 542 99 4 Schraube Bolt
52 507 025 98 10 Mutter Nut
53 518 594 98 4 Sicherungsscheibe Lock washer
54 307 425 99 4 Schraube Bolt
55 0443452511 3 Clip 25,5 Clip 25,5
56 0443451910 6 Clip 19 Clip 19
Schwimmstellung 359-1896
Float Position
16.05.2018 Seite 252
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
57 307 773 99 3 Schraube Bolt
58 507 037 98 3 Mutter Nut
59 517 122 98 3 Sicherungsscheibe Lock washer
60 969 808 40 2 Schellenhalter Retainer
61 941 754 40 2 Schelle zweiteilig Clamp two-parts
62 319 132 99 4 Schraube Bolt
63 0443451410 2 Clip 14 Clip 14
64 907 754 40 * Schlauchschutz Hose protection
65 907 753 40 * Schlauchschutz Hose protection
66 519 085 98 1 Schlauchleitung DN 10x2800 Hose assy. DN 10x2800
67 516 962 98 1 Verschraubung Union
68 509 267 98 1 Mutter Nut
71 904 643 40 1 Brücke Bridge
72 518 366 98 1 Schlauchleitung DN 40x1000 Hose assy. DN 40x1000
73 517 670 98 1 Schlauchleitung DN 40x1170 Hose assy. DN 40x1170
74 959 549 40 1 Rohrleitung kpl. ø50 Pipe assy. ø50
75 319 289 99 4 Schraube Bolt
76 516 002 98 4 Schraube Bolt
77 506 581 98 2 Verschlußflansch Plug
78 938 598 40 1 Zwischenklotz Intermediate block
79 516 178 98 3 Stutzen Socket
80 520 103 98 2 Schlauchleitung DN 40x2080 Hose assy. DN 40x2080
81 519 279 98 1 Schlauchleitung DN 40x2180 Hose assy. DN 40x2180
82 516 157 98 7 Stutzen Socket
83 551 987 40 1 Verschraubung Union
84 516 043 98 1 Schlauchleitung DN 10x1630 Hose assy. DN 10x1630
85 516 377 98 1 Schlauchleitung DN 10x300 Hose assy. DN 10x300
86 515 741 98 1 Schlauchleitung DN 10x450 Hose assy. DN 10x450
87 516 042 98 1 Schlauchleitung DN 10x1180 Hose assy. DN 10x1180
88 515 745 98 1 Schlauchleitung DN 10x1000 Hose assy. DN 10x1000
89 940 730 40 3 4/2 Wegeventil 4/2 way directional spool valve
797 167 73 Magnetspule zu Bild-Nr.89 Solenoid for fig-no.89
796 627 73 Dichtsatz Sealkit
90 180 325 40 3 Grundplatte Base plate
91 514 340 98 12 Schraube Screw
92 319 292 99 4 Schraube Bolt
93 332 355 99 4 Mutter Nut
94 996 770 40 1 Rohrleitung kpl. ø50 Pipe assy. ø50
95 321 424 99 8 Schraube Bolt
96 514 993 98 1 Schlauchleitung DN 10x600 Hose DN 10x600
97 307 732 99 2 Schraube Bolt
101 307 735 99 4 Schraube Bolt
102 516 184 98 1 Stutzen Socket
103 500 366 98 1 Rückschlagventil Non-return valve
104 655 426 40 1 Verschraubung Union
105 576 472 40 1 Verschraubung Union
106 516 158 98 1 Stutzen Socket
107 515 555 98 2 Schlauchleitung DN 10x450 Hose assy. DN 10x450
111 414 370 40 2 Abschaltventil Shut down valve
112 515 362 98 2 Schlauchleitung DN 10x350 Hose DN 10x350
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Schwimmstellung 359-1896
Float Position
16.05.2018 Seite 253
Kabinenuntersatz 359-1900c
Cab Support
28.03.2019 Seite 254
Kabinenuntersatz 359-1900c
Cab Support
28.03.2019 Seite 255
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 993 876 40 1 Kabinenuntersatz HB Cab support assy.
02 520 015 98 8 Schraube (Standard) Bolt (Standard)
02 520 016 98 8 Schraube (Tieftemperaturausführung) Bolt (Cold weather design)
03 255 056 40 8 Scheibe Washer
05 993 884 40 1 Kabinenuntersatz MB Cab support
06 964 523 40 1 Verkleidung Covering
07 964 511 40 1 Anschlag Arrestor
08 939 280 40 2 Schließbolzen kpl. Cotter pin
09 940 907 40 2 Hebelverschluß Fastener
10 904 243 40 1 Dichtung Seal
11 935 484 40 1 Dichtung Seal
12 945 739 40 1 Dichtung Seal
13 964 524 40 1 Deckel Cover
14 964 529 40 1 Deckel Cover
15 964 491 40 1 Riegel Catch
16 939 281 40 2 Blech Plate
17 964 537 40 1 Blech Plate
18 964 542 40 1 Blech Plate
19 950 727 40 2 Blindstopfen Plug
20 592 259 40 1 Dichtungsprofil Profiled joint
21 517 121 98 8 Sicherungsscheibe Lock washer
22 517 122 98 6 Sicherungsscheibe Lock washer
23 517 118 98 12 Sicherungsscheibe Lock washer
24 340 464 99 22 Scheibe Washer
25 340 465 99 4 Scheibe Washer
26 340 469 99 2 Scheibe Washer
27 307 752 99 8 Schraube Bolt
28 307 774 99 2 Schraube Bolt
29 307 779 99 4 Schraube Bolt
30 307 805 99 6 Schraube Bolt
31 307 810 99 6 Schraube Bolt
32 334 599 99 22 Mutter Nut
33 507 037 98 4 Mutter Nut
34 334 600 99 6 Mutter Nut
35 345 178 99 1 Spannstift Dowel pin
36 950 726 40 6 Blindstopfen Plug
41 390 199 40 8 Scharnier Hinge
42 964 479 40 1 Tür Door
43 964 390 40 3 Bodenklappe Flap
44 621 108 40 1 Bolzen Pin
45 390 600 40 2 Buchse Bushing
46 390 601 40 1 Buchse Bushing
47 340 612 99 1 Scheibe Washer
48 342 061 99 1 Splint Cotter pin
49 350 562 99 1 Schmiernippel Grease nipple
51 944 042 40 1 Montagekasten Assembly box
52 993 365 40 1 Montagekasten Assembly box
54 334 599 99 48 Mutter Nut
55 340 464 99 48 Scheibe Washer
56 986 554 40 1 Dichtung Seal
57 986 936 40 1 Dichtung Seal

Kabinenuntersatz 359-1900c
Cab Support
28.03.2019 Seite 256
Warmwasserheizung 359-2030b
Cab Heater Arr.
25.04.2018 Seite 257
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 1 Warmwasserheizung s. 991-1299 Heater assembly s. 991-1299
09 999 591 40 2 Kupplungsstecker Coupling plug
10 208 893 40 2 Schutzstopfen Protective plug
11 518 561 98 1 Stutzen Union
12 516 165 98 1 Stutzen Socket
13 518 718 98 1 Schlauchleitung DN 16x1920 Hose assy. DN 16x1920
14 518 719 98 1 Schlauchleitung DN 16x5150 Hose assy. DN 16x5150
17 990 495 40 1 Halter Retainer
18 517 120 98 42 Sicherungsscheibe Lock washer
19 517 122 98 24 Sicherungsscheibe Lock washer
20 507 037 98 12 Mutter Nut
21 941 868 40 24 Schelle Clamp
22 511 856 98 21 Deckplatte Cover plate
23 308 536 99 42 Schraube Bolt
24 999 590 40 2 Kupplungsmuffe Coupling sleeve
25 519 095 98 1 Schlauchleitung DN 16x5050 Hose assy. DN 16x5050
26 081 496 40 2 Schutzkappe Protection cap
28 519 096 98 1 Schlauchleitung DN 16x5150 Hose assy. DN 16x5150
33 519 960 98 2 Schlauchleitung DN 16x570 Hose assy. DN 16x570
34 513 481 98 2 Schlauchleitung DN 16x2550 Hose assy. DN 16x2550
35 511 856 98 10 Deckplatte Cover plate
36 516 159 98 2 Stutzen Socket
37 518 546 98 40 Sicherungsscheibe Lock washer
40 989 822 40 1 Deckel Cover
41 935 484 40 2 Dichtung Seal
42 334 599 99 30 Mutter Nut
43 340 464 99 30 Scheibe Washer
50 989 820 40 1 Deckel Cover
51 906 758 40 1 Keildichtung Seal
52 907 104 40 6 Gummischelle Rubber clamp
53 906 760 40 3 Gummischelle Rubber clamp
60 372 366 99 2 Verschraubung Union
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Warmwasserheizung 359-2030b
Cab Heater Arr.
25.04.2018 Seite 258
Klima-Kompressorantrieb 359-2045a
Air Condition. Compressor Drive
12.09.2017 Seite 259
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 916 777 40 1 Konsole Support
02 942 069 40 1 Kompressor mit Magnetkupplung und Compressor with magnet clutch and
Stecker plug
03 519 887 98 2 Keilriemen V-belt
04 961 433 40 1 Blech Plate
05 961 432 40 1 Schutzblech Protection plate
06 961 445 40 1 Schutzblech Protection plate
07 308 575 99 4 Schraube Bolt
08 507 037 98 8 Mutter Nut
09 517 122 98 4 Sicherungsscheibe Lock washer
10 307 779 99 4 Schraube Bolt
11 308 622 99 4 Schraube Bolt
12 512 545 98 4 Scheibe Washer
13 307 804 99 1 Schraube Bolt
14 950 290 40 5 Scheibenmutter Washer nut
15 956 896 40 5 Draht 90mm Wire 90mm
15 979 622 40 5 Draht 130mm Wire 130mm
16 319 149 99 2 Schraube Screw
17 319 430 99 3 Schraube Screw
18 517 118 98 5 Sicherungsscheibe Lock washer
19 332 336 99 1 Mutter Nut
21 942 068 40 1 Kompressor kpl. Compressor assy.
22 958 963 40 1 Steckdose kpl. mit Gummitülle Socket assy with rubber grommet
23 797 314 73 1 Druckabsperrventil 7/8" (Serviceanschluss Check Valve (service connection
7/16") 7/16")
24 796 020 73 1 O-Ring O-Ring
25 797 315 73 1 Saugabsperrventil Check Valve (service connection
1-1/16" (Serviceanschluss 7/16") 7/16")
26 796 021 73 1 O-Ring O-Ring
27 940 834 40 1 Befüllungsventil Charging valve (high pressure)
28 940 833 40 1 Befüllungsventil Charging valve (low pressure)
29 793 885 73 1 Magnetkupplung Solenoid clutch
30 794 298 73 1 Wellendichtung Shaft seal
31 940 852 40 1 Blindstopfen Plug
32 0819105320 3 Stiftkontakt Pin contact
33 766 216 73 2 Dichtring Seal ring
35 958 962 40 1 Steckdose mit Stiften kpl. Socket with pins assy.
36 950 190 40 1 Gummitülle Rubber grommet
37 950 443 40 1 Steckdose Socket
38 0819212300 1 Keil Wedge
40 814 073 73 2 Flansch Flange
41 813 704 73 2 O-Ring O-Ring
42 813 705 73 2 Dichtring Seal ring

Klima-Kompressorantrieb 359-2045a
Air Condition. Compressor Drive
12.09.2017 Seite 260
Beleuchtung Maschinenhaus und Gegengewicht 359-2205d
Lighting Equipment Engine House and Counter Weight
13.10.2021 Seite 261
Beleuchtung Maschinenhaus und Gegengewicht 359-2205d
Lighting Equipment Engine House and Counter Weight
13.10.2021 Seite 262
Beleuchtung Maschinenhaus und Gegengewicht 359-2205d
Lighting Equipment Engine House and Counter Weight
13.10.2021 Seite 263
Beleuchtung Maschinenhaus und Gegengewicht 359-2205d
Lighting Equipment Engine House and Counter Weight
13.10.2021 Seite 264
Beleuchtung Maschinenhaus und Gegengewicht 359-2205d
Lighting Equipment Engine House and Counter Weight
13.10.2021 Seite 265
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 950 737 40 2 Scheinwerfer kpl. Head light assy.
02 946 033 40 2 Lampenhalter Lamp retainer
03 307 780 99 8 Schraube Bolt
04 340 465 99 15 Scheibe Washer
05 507 037 98 15 Mutter Nut
06 0443451210 20 Schelle Ø12 Clip Ø12
07 507 596 98 53 Scheibe Washer
10 996 110 40 ** 1 Kabelbaum Dachrahmen Harness roof frame
11 996 326 40 ** 1 Kabelbaum Hydrauliktank Harness Hydraulic Tank
12 987 339 40 ** 1 Kabelbaum Steuer-Filterplatte Harness control andfilter plate
13 987 340 40 ** 1 Kabelbaum Service/Lichtschalter Harness service/light switch
14 996 325 40 ** 1 Kabelbaum Lichtschalter/Steckdose Harness Switch/Socket
15 949 151 40 5 Halterung Retainer
16 949 193 40 5 Kabelhalter Cable retainer
17 979 212 40 6 Lampe und Halter Atrium kpl. Lamp and Retainer Atrium assy.
18 944 098 40 1 Montageblech Mounting plate
19 979 078 40 1 Haube Steckerschutz Hood plug protection
20 944 780 40 3 Not-Aus-Schalter kpl. Emergency switch-off assy.
21 944 978 40 1 Klemmenkasten kpl. Terminal box assy.
22 979 206 40 7 Scheinwerfer kpl. Head light assy.
23 516 095 98 16 Klemmpaar Clamp set
24 534 004 99 9 Deckplatte Cover plate
25 307 774 99 2 Schraube Bolt
26 307 445 99 20 Schraube Bolt
27 307 779 99 2 Schraube Bolt
28 308 581 99 16 Schraube Bolt
29 340 465 99 81 Scheibe Washer
30 517 122 98 50 Sicherungsscheibe Lock washer
31 514 921 98 86 Mutter Nut
32 0443451910 9 Schelle Ø19 Clamp Ø19
33 0443452711 24 Schelle Clamp
34 000443453211 2 Schelle Clamp
35 992 611 40 1 Halter Retainer
36 947 400 40 2 Zugschalter Pull switch
37 081 933 00 9 Clip Clip
10
38 516 143 98 21 Dehnhülse Resilient sleeve
39 510 744 98 13 Dehnhülse Resilient sleeve
40 655 530 40 15 Gurt Strab
41 944 782 40 1 Sicherheitsschalter kpl. Safety switch assy.
42 986 835 40 2 Halter Retainer
43 944 781 40 2 Schalter kpl Switch assy.
44 940 869 40 2 Steckdose Socket
45 307 803 99 10 Schraube Bolt
46 517 124 98 10 Sicherungsscheibe Lock washer
47 517 118 98 10 Sicherungsscheibe Lock washer
48 534 008 99 5 Deckplatte Cover plate
49 990 411 40 8 Halter Retainer
50 504 789 98 8 Verdrehsicherung Catch
51 504 788 98 16 Aufbauschraube Bolt
52 308 578 99 14 Schraube Bolt
53 308 579 99 2 Schraube Bolt
54 985 840 40 2 Kette, kpl. rot Chain, cpl. Red
Beleuchtung Maschinenhaus und Gegengewicht 359-2205d
Lighting Equipment Engine House and Counter Weight
13.10.2021 Seite 266
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
55 980 527 40 1 Gewindebolzen Pin
56 2080619170 3 Schelle Clamp
57 0443451510 1 Schelle Ø15 Clamp Ø15
58 0443452110 1 Schelle Clamp
59 319 171 99 8 Schraube Bolt
60 340 459 99 8 Scheibe Washer
61 0819320010 1 Clip Clip
62 940 628 40 4 Verschlusstopfen Plug
63 997 006 40 1 Blech Plate
70 950 112 40 4 Stecker Plug
71 950 111 40 1 Stecker Plug
72 950 136 40 2 Stecker Plug
73 950 125 40 3 Steckdose Socket
74 950 189 40 15 Stecker Plug
75 950 945 40 4 Stecker Plug
76 950 949 40 6 Stecker Plug
77 950 443 40 1 Steckdose Socket
78 56B0611530 2 Steckdose
79 56B0611540 2 Steckdose
80 950 938 40 1 Steckdose Socket
81 950 939 40 3 Steckdose Socket
82 950 132 40 7 Schutzkappe Protection cap
83 950 131 40 2 Schutzkappe für Stecker Protection cap
84 950 130 40 1 Schutzkappe Protection cap
85 950 941 40 5 Gehäuse Stecker Housing plug
86 950 931 40 8 Schutzgehäuse Stecker Protective cover
87 950 318 40 3 Stützscheibe Panel lock washer
88 950 898 40 3 Dichtring Seal ring
89 0819150808 3 Mutter Nut
90 081 921 24 15 Keil Wedge
00
91 0819218400 4 Keil Wedge
92 0819219400 6 Keil Wedge
93 0819212300 1 Keil Wedge
94 950 190 40 15 Gummitülle Rubber grommet
95 0819105320 129 Stiftkontakt Pin contact
96 621 698 40 40 Kontaktstecker 1-2 qmm Contact plug 1-2 qmm
97 0819105420 163 Buchsenkontakt Female contact
98 621 699 40 77 Buchsenkontakt 1-2 qmm Female contact 1-2 qmm
99 940 852 40 92 Blindstopfen Plug
100 056 070 40 34 Kabelhülse 1,0-1,5 Cable sleeve 1,0-1,5
101 907 979 40 1 Anschlußarmatur Fitting
102 907 976 40 4 Anschlußarmatur Fitting
103 907 980 40 5 Anschlußarmatur DN 23 Fitting DN 23
104 907 981 40 4 Anschlußarmatur DN29 Fitting DN29
105 940 471 40 14 Anschlußarmatur M16/DN10 Fitting
106 940 452 40 6 Anschlußarmatur Fitting
107 932 531 40 2 Anschlußarmatur Fitting
108 907 703 40 16 Kabelverschraubung Cable union
109 907 709 40 6 Kabelverschraubung PG 16 Cable union PG 16
110 940 447 40 2 Kabelverschraubung Cable union
111 940 271 40 2 Kabelverschraubung DN 10 Cable union DN 10
112 907 623 40 4 Kabelverschraubung NW 12 Cable union NW 12
Beleuchtung Maschinenhaus und Gegengewicht 359-2205d
Lighting Equipment Engine House and Counter Weight
13.10.2021 Seite 267
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
113 896 520 40 79 Verschlußbolzen End pin
114 056 054 40 5 Kabeltülle Grommet
115 941 777 40 54 Schild Plate
116 174 411 40 106 Kabelband Cable strap
117 055 103 40 8 Kabelschuh Cable shoe
125 950 133 40 1 Stecker Plug
126 950 140 40 1 Steckdose Socket
127 950 130 40 2 Schutzkappe Protection cap
128 950 129 40 1 Schutzkappe Protection cap
129 950 897 40 1 Dichtring Seal ring
130 0819110809 1 Federring Lock washer
131 0819110808 1 Mutter Nut
132 0819105440 8 Buchsenkontakt Female contact
133 0819105340 8 Stiftkontakt Pin contact
140 950 113 40 1 Stecker Plug
141 950 110 40 1 Stecker Plug
142 950 137 40 1 Stecker Plug
143 950 944 40 1 Stecker Plug
144 941 892 40 1 Stecker Plug
145 950 933 40 1 Steckdose Socket
146 950 866 40 1 Steckdose Socket
147 940 520 40 1 Anschlussarmatur Fitting
148 907 974 40 1 Anschlußarmatur DN 12 Fitting DN 12
149 941 791 40 1 Gummitülle Rubber grommet
150 907 705 40 1 Kabelverschraubung Cable union
151 0819214400 1 Keil Wedge
160 950 937 40 2 Steckdose Socket
161 950 943 40 2 Schutzgehäuse Stecker Protection housing
162 0819219300 2 Keil Wedge
163 635 042 40 10 Aderendhülse 1,5 Wire end ferrule 1,5
164 907 478 40 4 Kabelverschraubung DN 17 Cable union DN 17
165 517 327 98 2 Reduzierung Reducing
170 081 320 40 5 Scharnier Hinge
171 081 480 40 5 Scharnierstift Hinge Pin
180 979 069 40 1 Halter Retainer
185 940 729 40 1 Notaus Emergency switch
186 321 010 99 12 Schraube Bolt
187 950 726 40 3 Blindstopfen Plug
188 950 899 40 3 Dichtung Seal
190 944 948 40 1 Leergehäuse Housing empty
191 519 861 98 * Tragschiene GELOCHT Assembly rail GELOCHT
192 490 925 40 4 Anreihklemme Clamp
193 940 722 40 2 Endklammer Clamp
194 414 498 40 1 Abschlußplatte Cover plate
195 907 707 40 1 Kabelverschraubung PG 11 Cable union PG 11
196 516 078 98 2 Schraube Screw
197 896 522 40 2 Verschlußbolzen End pin
200 940 728 40 1 Schalter Switch
205 940 726 40 1 Lichtschalter Lighting Switch
210 941 669 40 1 Zugschalter, ohne LED Pull switch, without LED
211 941 592 40 1 Leuchtdiode, rot Light emitting diode, red
212 941 765 40 1 Kabelschuh Cable shoe
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required
Beleuchtung Maschinenhaus und Gegengewicht 359-2205d
Lighting Equipment Engine House and Counter Weight
13.10.2021 Seite 268
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
** Bestellung von Kabelbäumen nur unter Order of harnesses only by providing
Angabe der Maschinen-Baunummer of the serial machine number

Beleuchtung Maschinenhaus und Gegengewicht 359-2205d

Lighting Equipment Engine House and Counter Weight
13.10.2021 Seite 269
Beleuchtung Zwischenpodest 359-2206a
Lighting Equipment Stage
29.01.2020 Seite 270
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 993 383 40 ** 1 Kabelbaum Beleuchtung Zwischenpodest Harness lighting
02 952 071 40 2 Lampenhalter Lamp retainer
03 979 047 40 1 Lampenhalter Lamp retainer
04 950 737 40 5 Scheinwerfer kpl. Head light assy.
05 515 274 98 8 Schraube Bolt
06 518 547 98 38 Sicherungsscheibe Lock washer
07 507 596 98 38 Scheibe Washer
08 332 197 99 34 Mutter Nut
09 0443451510 12 Clip Ø 15 Clip Ø 15
10 0819320010 5 Clip Ø 15 Clip Ø 15
11 0443451210 11 Schelle Ø 12 Clip Ø 12
12 0443551210 3 Schelle Ø 12 Clip Ø 12
14 977 315 40 1 Lampenhalter Lamp retainer
15 307 775 99 4 Schraube Bolt
20 950 136 40 1 Stecker Plug
21 950 189 40 5 Stecker Plug
22 621 698 40 10 Kontaktstecker 1-2 qmm Contact plug 1-2 qmm
23 621 699 40 10 Buchsenkontakt 1-2mm² Female Contact 1-2mm²
24 940 852 40 6 Blindstopfen Plug
25 950 190 40 5 Gummitülle Rubber grommet
26 081 921 24 5 Keil Wedge
00
27 950 131 40 5 Schutzkappe für Stecker Protection cap
28 907 703 40 3 Kabelverschraubung Cable Union
29 941 777 40 Schild Plate
30 174 411 40 Kabelband Cable strap
** Bestellung von Kabelbäumen nur unter Order of harnesses only by providing
Angabe der Maschinen-Baunummer of the serial machine number

Beleuchtung Zwischenpodest 359-2206a

Lighting Equipment Stage
29.01.2020 Seite 271
Zusatzbeleuchtung 359-2207
Addidional Lighting Equipment
25.07.2018 Seite 272
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 951 051 40 3 Rundumkennleuchte Rotaflare light
02 970 526 40 1 Halter Retainer
03 987 398 40 1 E-Teile Rundumleuchte Gegengewicht E-parts rotaflare light counterweight
04 975 551 40 1 E-Teile Zusatzbeleuchtung LED E-parts additional lighting LED
10 307 775 99 4 Schraube Bolt
11 340 465 99 8 Scheibe Washer
12 507 037 98 10 Mutter Nut
15 975 506 40 1 Halter Retainer
16 975 509 40 1 Kabelbaum Rundumleuchte Harness Rotaflare light
17 0819320010 2 Clip Clip
18 518 547 98 1 Scheibe Washer
19 951 048 40 1 Kabelmuffe Cable sleeve
20 0443450810 2 Schelle Clamp
21 507 596 98 1 Scheibe Washer
30 950 443 40 1 Steckdose Socket
31 0819212300 1 Keil Wedge
32 0819105320 1 Stiftkontakt Male contact
33 950 190 40 1 Gummitülle Rubber grommet
34 940 852 40 1 Blindstopfen Plug
35 174 411 40 2 Kabelbinder Cable strap
36 941 777 40 1 Industrieschild Plate
40 999 298 40 1 Sicherungsautomat Breaker
41 975 552 40 1 Kabelbaum Zusatzbeleuchtung Harness Lighting equipment
additional
50 950 737 40 1 Scheinwerfer kpl. Head light assy.
51 954 987 40 1 Halter Retainer
60 946 033 40 1 Lampenhalter Lamp retainer
61 307 780 99 4 Schraube Bolt
70 056 070 40 2 Kabelhülse Cable sleeve
71 952 675 40 1 Stecker kpl. mit Gummitülle Plug assy. with rubber grommet
80 989 339 40 1 Bügel Catch
81 989 334 40 2 Blech Plate
82 979 206 40 1 Scheinwerfer kpl. Head light assy.
83 950 737 40 1 Scheinwerfer Head light
84 512 958 98 8 Dehnhülse Resilient sleeve
85 517 122 98 8 Sicherungsscheibe Lock washer
86 307 810 99 8 Schraube Bolt
87 307 777 99 4 Schraube Bolt
88 519 581 98 4 Mutter Nut
90 951 320 40 1 Scheinwerfer Head light
100 950 189 40 1 Stecker Plug
101 081 921 24 1 Keil Wedge
00
102 0819105420 2 Buchsenkontakt Female Contact
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Zusatzbeleuchtung 359-2207
Addidional Lighting Equipment
25.07.2018 Seite 273
Kabine - Bedienelemente - Ort 20 359-2220d
Cabin - Operation elements - Location 20
20.07.2018 Seite 274
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 2 Vorsteuergerät kpl. s. 991-1403 Manipulator assy. s. 991-1403
02 1 Fahrersitz s. 991-1397 Operator's seat s. 991-1397
04 975 303 40 1 Blech Plate
05 1 Radio, nicht lieferbar Radio, not suppliable
06 2 Vorsteuergerät s. 991-1401 Manipulator assy. s. 991-1401
07 1 Vorsteuergerät s. 991-1402 Manipulator assy. s. 991-1402
08 520 176 98 24 Schraube Bolt
09 7835325202 1 Monitor Monitor
10 986 951 40 1 Kabelführung kpl. Feeder cable assy.
12 2 Vorsteuergerät s. 991-1402 Manipulator assy. s. 991-1402
13 319 227 99 28 Schraube Screw
15 919 543 40 1 Abdeckung Cover
16 307 631 99 4 Schraube Screw
21 979 029 40 1 Schalterblech Plate
22 0808650100 1 Zündschalter inkl. Schlüssel Ignition switch incl key
Zündschlüssel Key
23 490 518 40 1 Alarmgeber Alarm transmitter
24 440 369 40 1 Drehschalter 3-stufig Turn switch 3-stage
25 324 400 40 6 Drehtaster Turn switch
26 951120 40 1 Drehschalter 1-stufig Turn switch 1-stage
27 399 702 40 3 Drehschalter Turn switch
28 950 859 40 1 Kippschalter Toggle switch
29 891 033 40 1 Not-Aus kpl. Emergency switch off assy.
30 951 121 40 1 Drehschalter 2-stufig Turn switch 2-stage
35 655 686 40 1 Schlagtaster Impact key
36 655 676 40 1 Federelement Spring element
37 635 115 40 1 Kontaktelement Contact element
38 635 652 40 1 Kontaktelement Contact element
39 951 652 40 1 Schild mit Dichtung Sign with seal
41 979 032 40 1 Steckdosenblech Plate
43 941 727 40 1 Wanddurchführung Lead in duct
44 941 728 40 1 Schutzkappe Protective cap
45 941 729 40 1 Schutzkappe Protective cap
47 318 167 99 6 Schraube Bolt
48 512 181 98 4 Schraube Screw
49 340 458 99 6 Scheibe Washer
50 340 459 99 8 Scheibe Washer
51 515 588 98 6 Mutter Nut
52 334 649 99 8 Mutter Nut
55 978 001 40 1 Kabel kpl. Cable assy.
60 946 454 40 1 Flanschplatte Flange plate
61 932 860 40 1 Keildichtungssatz Key seal kit
62 906 760 40 2 Gummischelle Rubber clamp
63 906 761 40 6 Gummischelle Rubber clamp
64 907 104 40 4 Gummischelle Rubber clamp
65 906 762 40 1 Ausgleichsscheibe Shim
71 769 589 73 1 Schalter Switch
72 796 187 73 1 Zigarettenanzünder Cigarette lighter
73 440 307 99 2 Steckdose Socket
74 794 380 73 1 Lampe Lamp
75 794 381 73 1 Glühlampe Bulb
80 794 465 73 2 Hebel kpl. Lever assy.
90 793 758 73 2 Schalter Switch
Kabine - Bedienelemente - Ort 20 359-2220d
Cabin - Operation elements - Location 20
20.07.2018 Seite 275
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
91 796 750 73 2 Achse Shaft
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required
** Bestellung nur unter Angabe des Order only by providing of installation
Einbauortes und der Maschinen- location and the serial machine
Baunummer number

Kabine - Bedienelemente - Ort 20 359-2220d

Cabin - Operation elements - Location 20
20.07.2018 Seite 276
Kabine-Kabelbäume-Elektrik 359-2221d
Cabin-Harnesses-Electric
26.09.2018 Seite 277
Kabine-Kabelbäume-Elektrik 359-2221d
Cabin-Harnesses-Electric
26.09.2018 Seite 278
Kabine-Kabelbäume-Elektrik 359-2221d
Cabin-Harnesses-Electric
26.09.2018 Seite 279
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
02 987 402 40 ** 1 Kabelbaum 10XE20-20XE10 Harness 10XE20-20XE10
03 996 116 40 ** 1 Kabelbaum Pult 2 Harness Pult 2
04 996 119 40 ** 1 Kabelbaum Pult 1 Harness Pult 1
05 987 412 40 ** 1 Kabelbaum GND Harness GND
06 0443452110 1 Schelle Ø 21,5 Clamp Ø 21,5
07 0443453211 1 Schelle Ø 32 Clamp Ø 32
08 340 459 99 20 Scheibe Washer
09 334 649 99 20 Mutter Nut
10 987 400 40 ** 1 Kabelbaum 10XC20-20XC10 Harness 10XC20-20XC10
11 987 401 40 ** 1 Kabelbaum 10XD20-20XD10 Harness 10XD20-20XD10
20 991 399 40 1 Montageplatte Mounting plate
21 987 403 40 ** 1 Kabelbaum 10XF20-20XF10 Harness 10XF20-20XF10
22 987 404 40 ** 1 Kabelbaum 10XG20-20XG10 Harness 10XG20-20XG10
23 987 405 40 ** 1 Kabelbaum 10X020 Harness 10X020
24 996 121 40 ** 1 Kabelbaum 10X120 Harness 10X120
25 996 118 40 ** 1 Kabelbaum 10X220 Harness 10X220
26 996 120 40 ** 1 Kabelbaum 10X320 Harness 10X320
27 996 115 40 ** 1 Kabelbaum 10X420 Harness 10X420
28 999 293 40 1 Blindstopfen Plug
29 517 320 98 1 Mutter Nut
30 950 982 40 1 Blindstopfen Plug
31 950 726 40 9 Blindstopfen Plug
32 950 727 40 3 Blindstopfen Plug
33 950 728 40 5 Blindstopfen Plug
40
40
40 950 136 40 5 Stecker Plug
41 950 137 40 5 Stecker Plug
42 907 975 40 10 Anschlussarmatur Fitting
43 0819105320 129 Stiftkontakt Pin contact
44 621 698 40 15 Kontaktstecker Contact plug
45 0819105420 32 Buchsenkontakt Female contact
46 621 699 40 5 Buchsenkontakt Female contact
47 940 852 40 105 Blindstopfen Plug
48 950 131 40 10 Schutzkappe für Stecker Protection cap
49 941 777 40 33 Schild Plate
50 174 411 40 162 Kabelband Cable strap
60 950 110 40 2 Stecker Plug
61 907 979 40 2 Anschlussarmatur Fitting
62 950 132 40 7 Schutzkappe Protection cap
63 950 130 40 2 Schutzkappe Protection cap
70 950 104 40 2 Stecker kpl. Plug assy.
71 941 427 40 2 Stiftkontakt Pin contact
72 0819100770 11 Verschlussdichtung Sealing plate
73 907 980 40 2 Anschlussarmatur Fitting
74 056 070 40 129 Kabelhülse Cable sleeve
75 635 042 40 11 Aderendhülse Wire end ferrule
76 269 078 40 3 Aderendhülse Wire end ferrule
80 0819105340 7 Stiftkontakt Pin contact
81 056 071 40 7 Kabelhülse Cable sleeve
82 941 428 40 1 Blindstopfen Plug
90 950 112 40 2 Stecker Plug
95 950 105 40 1 Stecker Plug
Kabine-Kabelbäume-Elektrik 359-2221d
Cabin-Harnesses-Electric
26.09.2018 Seite 280
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
100 323 961 40 30 Steckhülse Sleeve
101 055 130 40 6 Flachstecker Tab
102 505 978 98 2 Steckhülse Sleeve
103 440 109 40 8 Steckhülse Sleeve
104 055 114 40 3 Steckkabelschuh Cable shoe
105 055 104 40 4 Kabelschuh Cable lug
106 907 640 40 9 Aderendhülse Wire end ferrule
107 055 140 40 4 Kabelschuh Cable shoe
108 056 292 40 100 Kabelband Cable strap
110 906 633 40 1 Stecker Plug
111 940 453 40 1 Stecker Plug
112 906 634 40 1 Stecker Plug
113 940 454 40 1 Steckdose Socket
114 950 952 40 3 Stecker Plug
115 950 931 40 3 Schutzgehäuse Stecker Protective cover
116 950 865 40 3 Steckdose Socket
117 950 166 40 2 Stecker kpl. Plug assy.
118 898 669 40 1 Steckdose kpl. Socket assy.
119 0819219300 1 Keil Wedge
120 0819219400 3 Keil Wedge
121 950 178 40 2 Endgehäuse Body
122 950 173 40 2 O-Ring O-ring
123 950 176 40 2 Schutzkappe Protection cap
124 906 635 40 25 Kontakt Contact
125 950 174 40 6 Stiftkontakt Pin contact
126 950 179 40 2 Blindkontakt Contact element
127 055 141 40 3 Stossverbinder Connection
128 950 208 40 2 End Tülle End grommet
129 906 653 40 9 Buchsenkontakt Female contact
130 950 434 40 22 Kontaktbuchse Female contact
131 950 433 40 6 Stiftkontakt Pin contact
132 906 652 40 2 Stiftkontakt Pin contact
140 654 372 40 1 Kabelschuh Cable lug
145 987 392 40 ** 1 Kabelbaum 10XA20-20XA10 Harness 10XA20-20XA10
146 987 393 40 ** 1 Kabelbaum 10XB20-20XB10 Harness 10XB20-20XB10
147 0443451210 39 Clip Ø 12 Clip Ø 12
148 0443452511 13 Schelle Ø 25,5 Clamp Ø 25,5
149 340 465 99 16 Scheibe Washer
150 516 142 98 2 Dehnhülse Resilient sleeve
160 907 976 40 2 Anschlussarmatur Fitting
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required
** Bestellung nur unter Angabe des Order only by providing of installation
Einbauortes und der Maschinen- location and the serial machine
Baunummer number

Kabine-Kabelbäume-Elektrik 359-2221d
Cabin-Harnesses-Electric
26.09.2018 Seite 281
Batterien mit Verkabelung 359-2230d
Batteries with Cables
19.09.2018 Seite 282
Batterien mit Verkabelung 359-2230d
Batteries with Cables
19.09.2018 Seite 283
Batterien mit Verkabelung 359-2230d
Batteries with Cables
19.09.2018 Seite 284
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 991 306 40 ** 1 Kabelbaum 71Q004.out Harness 71Q004.out
02 987 467 40 ** 1 Kabelbaum 71X_71.4 Harness 71X_71.4
03 995 604 40 ** 1 Kabelbaum 71X71/11X71 Harness 71X71/11X71
05 987 471 40 ** 1 Kabelbaum 71X_71.1 Harness 71X_71.1
07 987 474 40 ** 1 Kabelbaum 71X_71.7/10GND Harness 71X_71.7/10GND
08 987 475 40 ** 1 Kabelbaum 71X_71.8 Harness 71X_71.8
10 987 478 40 ** 1 Kabelbaum 71X_71.5 Harness 71X_71.5
11 990 476 40 1 Abdeckung Cover
12 507 037 98 7 Mutter Nut
13 340 465 99 9 Scheibe Washer
14 0443452711 15 Clip Clip
15 332 113 99 8 Mutter Nut
16 518 547 98 10 Sicherungsscheibe Lock washer
17 510 746 98 2 Dehnhülse Resilient sleeve
18 518 080 98 1 Dehnhülse Resilent sleeve
19 507 596 98 4 Scheibe Washer
20 307 806 99 1 Schraube Bolt
21 510 748 98 5 Dehnhülse Resilient sleeve
22 518 200 98 1 Sicherungsscheibe Lock washer
23 987 363 40 ** 1 Kabelbaum 71G002-/71G001+ Harness 71G002-/71G001+
24 987 364 40 ** 1 Kabelbaum 71G004-/71G003+ Harness 71G004-/71G003+
25 987 483 40 ** 1 Kabelbaum 71Q003.in/71X_71 Harness 71Q003.in/71X_71
26 987 489 40 ** 1 Kabelbaum 71Q004.in/71X_71 Harness 71Q004.in/71X_71
27 987 494 40 ** 1 Kabelbaum 71Q003.out/71X_7 Harness 71Q003.out/71X_7
28 987 497 40 ** 1 Kabelbaum 71G002-71X_71 Harness 71G002-71X_71
29 987 498 40 ** 1 Kabelbaum 71G001-71X_71 Harness 71G001-71X_71
30 987 499 40 ** 1 Kabelbaum 71G003-71X_71 Harness 71G003-71X_71
31 987 492 40 ** 1 Kabelbaum 71G004-71X_71 Harness 71G004-71X_71
32 991 309 40 ** 1 Kabelbaum Harness
33 996 607 40 1 Widerstand 71X_71 Shunt 71X_71
34 0815502400 1 Kontrolllampe Lamp indicator
35 159 984 40 2 Batterie-Trennschalter Battery switch
36 991 301 40 ** 1 Kabelbaum 71GND_31/71X_71 Harness 71GND_31/71X_71
38 990 470 40 2 Winkel Angle
39 500 853 98 2 Schraube Bolt
40 517 574 98 4 Schraube Bolt
41 224 320 99 4 Schraube Bolt
42 515 331 98 4 Scheibe Washer
43 509 869 98 4 Mutter Nut
44 307 425 99 2 Schraube Bolt
45 340 654 99 2 Scheibe Washer
46 509 870 98 2 Mutter Nut
47 518 032 98 2 Klemmpaar Clamp set
48 515 628 98 2 Gummieinsatz Grommet
49 534 004 99 1 Deckplatte Cover plate
50 504 789 98 1 Verdrehsicherung Catch
51 504 788 98 2 Aufbauschraube Screw
52 308 581 99 2 Schraube Bolt
53 517 122 98 2 Sicherungsscheibe Lock washer
54 990 478 40 4 Zellkautschuk Moulding material
55 996 606 40 1 Kabelbaum 71GND_31A - 71Q004.out Harness 71GND_31A - 71Q004.out
60 991 307 40 ** 1 Kabelbaum 71Q004.out Teil 1 Harness 71Q004.out Teil 1
61 991 308 40 ** 1 Kabelbaum 71Q004.out Teil 2 Harness 71Q004.out Teil 2
Batterien mit Verkabelung 359-2230d
Batteries with Cables
19.09.2018 Seite 285
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
65 987 468 40 ** 1 Kabelbaum 71X_71.4 Teil 1 Harness 71X_71.4 Teil 1
66 987 469 40 ** 1 Kabelbaum 71X_71.4 Teil 2 Harness 71X_71.4 Teil 2
70 987 472 40 ** 1 Kabelbaum 71X_71.1 Teil 1 Harness 71X_71.1 Teil 1
71 987 473 40 ** 1 Kabelbaum 71X_71.1 Teil 2 Harness 71X_71.1 Teil 2
75 987 476 40 ** 1 Kabelbaum 71X_71.8 Teil 1 Harness 71X_71.8 Teil 1
76 987 477 40 ** 1 Kabelbaum 71X_71.8 Teil 2 Harness 71X_71.8 Teil 2
80 987 479 40 ** 1 Kabelbaum 71X_71.5 Teil 1 Harness 71X_71.5 Teil 1
81 987 480 40 ** 1 Kabelbaum 71X_71.5 Teil 2 Harness 71X_71.5 Teil 2
85 987 484 40 ** 1 Kabelbaum 71Q003.in Teil 1 Harness 71Q003.in Teil 1
86 987 485 40 ** 1 Kabelbaum 71Q003.in Teil 2 Harness 71Q003.in Teil 2
90 987 490 40 ** 1 Kabelbaum 71Q004.in Teil 1 Harness 71Q004.in Teil 1
91 987 491 40 ** 1 Kabelbaum 71Q004.in Teil 2 Harness 71Q004.in Teil 2
95 987 495 40 ** 1 Kabelbaum 71Q003.out Teil 1 Harness 71Q003.out Teil 1
96 987 496 40 ** 1 Kabelbaum 71Q003.out Teil 2 Harness 71Q003.out Teil 2
100 600 209 99 15 Kabelschuh 10-95 Cable lug 10-95
101 600 212 99 10 Kabelschuh 12-95 Cable lug 12-95
102 056 076 40 27 Schutzkappe Protection cap
103 932 531 40 2 Anschlussarmatur Fitting
104 906 493 40 2 Verschraubung Union
110
110 999 181 40 9 Kabelschuh Cable lug
120 600 221 99 5 Kabelschuh Cable lug
121 907 479 40 2 Verschraubung Union
122 951 262 40 2 Abriebschutz
123 518 724 98 1 Kabelschuh Cable lug
124 517 324 98 2 Mutter Nut
130 954 569 40 4 Batterieklemme kpl. Pluspol Pol, plus assy.
131 954 570 40 4 Batterieklemme kpl. Minuspol Pol, minus
132 906 942 40 4 Polabdeckung, schwarz Pol end plate, black
133 906 943 40 4 Polabdeckung, rot Pol end plate, red
134 600 227 99 8 Kabelschuh Cable lug
140 906 153 40 2 Kabelschuh Cable lug
141 655 693 40 8 End Tülle End grommet
150 906 940 40 4 Batterieklemme, Pluspol Pol, plus
151 518 200 98 Scheibe Washer
160 906 941 40 4 Batterieklemme kpl. Minuspol Pol, minus
170 950 136 40 1 Stecker MALE Plug MALE
171 950 189 40 1 Stecker Plug
172 950 131 40 1 Schutzkappe für Stecker Protection cap
173 0819105320 2 Stiftkontakt MALE Pin contact MALE
174 906 652 40 3 Stiftkontakt Pin contact
175 940 852 40 9 Blindstopfen Plug
176 896 520 40 3 Verschlussbolzen End pin
177 055 108 40 2 Kabelschuh Cable lug
178 932 518 40 1 Kabelschuh Cable lug
179 907 692 40 1 Anschlussarmatur Fitting
180 907 975 40 1 Anschlussarmatur Fitting
181 907 703 40 1 Verschraubung Union
182 907 714 40 1 Verschraubung Union
183 941 777 40 2 Schild Plate
184 174 411 40 4 Kabelband Cable strap
185 081 921 24 1 Keil Wedge
00
Batterien mit Verkabelung 359-2230d
Batteries with Cables
19.09.2018 Seite 286
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
186 0819105420 2 Buchsenkontakt FEMALE Female contact FEMALE
187 950 190 40 1 Gummitülle Rubber grommet
190 999 200 40 1 Hutschiene Assembly rail
191 941 787 40 15 Hochstromklemme Terminal
192 955 334 40 1 Querverbinder Cross connection
193 955 333 40 2 Querverbinder Cross connection
194 955 335 40 1 Querverbinder Cross connection
195 654 469 40 1 Nebenwiderstand Auxiliary resistor
196 940 673 40 6 Endklammer Clamp
197 340 508 99 4 Scheibe Washer
198 514 921 98 4 Mutter Nut
200 987 452 40 4 Halter Retainer
201 307 777 99 8 Schraube Bolt
202 517 122 98 8 Sicherungsscheibe Lock washer
203 655 530 40 8 Zurrgurt Strap
204 907 754 40 1 Schlauchschutz Hose protection
205 504 446 98 16 Schellenhälfte Half clamp
206 502 965 98 12 Deckplatte Cover plate
207 517 118 98 24 Sicherungsscheibe Lock washer
208 307 816 99 24 Schraube Bolt
209 504 786 98 8 Aufbauschraube Screw
210 504 787 98 4 Verdrehsicherung Locking plate
220 081 320 40 4 Scharnier Hinge
221 081 480 40 4 Schrnierstift Hinge pin
230 906 504 40 4 Batterie Battery
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required
** Bestellung von Kabelbäumen nur unter Order of harnesses only by providing
Angabe der Maschinen-Baunummer of the serisl machine number

Batterien mit Verkabelung 359-2230d

Batteries with Cables
19.09.2018 Seite 287
Elektrik - Fahrerkabinenpodest 359-2235f
Electric - Cab Support
28.03.2019 Seite 288
Elektrik - Fahrerkabinenpodest 359-2235f
Electric - Cab Support
28.03.2019 Seite 289
Elektrik - Fahrerkabinenpodest 359-2235f
Electric - Cab Support
28.03.2019 Seite 290
Elektrik - Fahrerkabinenpodest 359-2235f
Electric - Cab Support
28.03.2019 Seite 291
Elektrik - Fahrerkabinenpodest 359-2235f
Electric - Cab Support
28.03.2019 Seite 292
Elektrik - Fahrerkabinenpodest 359-2235f
Electric - Cab Support
28.03.2019 Seite 293
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 1 Controller - Kabinenuntersatz Ort 14 s. Controller - Cab support location 14 s.
359-2260c 359-2260c
02 1 Schaltschrank - Kabinenuntersatz Ort 11 s. Switch framing - Cab support location
359-2265e 11 s. 359-2265e
03 996 128 40 ** 1 Kabelbaum Kabinenuntersatz 1 Harness Cab support 1
04 996 143 40 ** 1 Kabelbaum Kabinenuntersatz 2 Harness Cab support 2
05 991 860 40 ** 1 Kabelbaum 11GND_31 Harness 11GND_31
07 997 100 40 ** 1 Kabelbaum 11x035 Harness 11x035
08 950 847 40 1 Temperatursensor Temperature sensor
09 975 567 40 1 Halterung Retainer
10 946 209 40 3 Halter kpl. Retainer assy.
11 993 394 40 1 Deckel Cover
14 1 Kompressor-Einklang- Fanfare, kpl. s. Compressor-single ton-horn s.
113-2150a 113-2150a
15 941 727 40 2 Wanddurchführung Lead in duct
16 941 728 40 2 Schutzkappe Protective cap
17 974 058 40 4 Verschlussdeckel kpl. Plug assy.
18 989 572 40 2 Halter kpl. Retainer assy.
19 989 822 40 1 Deckel kpl. Cover assy.
20 935 484 40 1 Dichtung Seal
22 974 059 40 7 Verschlussdeckel kpl. Cap
23 999 293 40 2 Blindstopfen Plug
24 950 982 40 1 Blindstopfen Plug
25 517 320 98 2 Mutter Nut
26 979 213 40 1 Lampe kpl. Lamp assy.
27 517 321 98 1 Mutter Nut
28 944 781 40 2 Schalter kpl Switch assy.
29 655 530 40 3 Gurt Strap
30 307 789 99 11 Schraube Bolt
31 304 352 99 10 Schraube Bolt
32 517 192 98 10 Sicherungsscheibe Lock washer
33 992 297 40 3 Klemmpaar Pair of clamps
34 307 777 99 6 Schraube Bolt
36 2080619170 5 Clip Clip
37 0443551210 4 Clip Clip
38 0443451210 30 Schelle Clip
39 0443453211 7 Clip Clip
40 0443451910 11 Schelle Clip
41 0443451510 3 Clip Clip
42 507 037 98 57 Mutter Nut
43 0819320010 2 Clip Clip
44 307 732 99 4 Schraube Bolt
45 334 599 99 56 Mutter Nut
46 343 106 99 4 Federring Lock washer
47 507 596 98 52 Scheibe Washer
48 350 768 99 6 Scheibe Washer
49 340 465 99 56 Scheibe Washer
50 340 464 99 56 Scheibe Washer
51 518 547 98 15 Sicherungsscheibe Lock washer
52 332 114 99 14 Mutter Nut
53 510 748 98 2 Dehnhülse Resilient sleeve
54 518 080 98 11 Dehnhülse Resilent sleeve
55 307 754 99 4 Schraube Bolt
Elektrik - Fahrerkabinenpodest 359-2235f
Electric - Cab Support
28.03.2019 Seite 294
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
56 332 332 99 2 Mutter Nut
57 518 594 98 4 Sicherungsscheibe Lock washer
58 996 127 40 ** 1 Kabelbaum 10GND-20GND_31 Harness 10GND-20GND_31
60 996 126 40 ** 1 Kabelbaum 10GND_31-14GND_31 Harness 10GND_31-14GND_31
61 307 779 99 3 Schraube Bolt
62 950 726 40 5 Blindstopfen Plug
63 979 053 40 3 Halter Retainer
64 992 296 40 2 Klemmpaar Pair of clamps
65 0443551210 1 Schelle Clamp
66 174 411 40 340 Kabelband Cable strap
67 945 739 40 1 Dichtung Seal
70 950 727 40 3 Blindstopfen Plug
71 950 728 40 6 Blindstopfen Plug
72 950 171 40 1 Steckdose Socket
73 950 177 40 1 Schutzkappe Protection cap
75 997 105 40 ** 1 Kabelbaum 11X016-10X252 Harness 11X016-10X252
77 997 107 40 ** 1 Kabelbaum 11X018-10X452 Harness 11X018-10X452
78 986 597 40 1 Monitor Bildschirm
79 986 533 40 1 Halter Retainer
80 951 728 40 4 Schwingungsdämpfer Shock absorber
81 996 615 40 2 Halter Retainer
82 907 854 40 1 Gewindebolzen Thread pin
83 607 492 40 2 Dehnhülse Resilient sleeve
91 0819219933 1 Stecker Plug
92 950 109 40 1 Stecker kpl. Plug assy.
93 950 112 40 7 Stecker Plug
94 950 113 40 1 Stecker Plug
95 906 633 40 1 Stecker Plug
96 940 453 40 1 Stecker Plug
97 950 105 40 3 Stecker Plug
98 950 952 40 15 Stecker Plug
99 941 880 40 1 Stecker Plug
100 907 864 40 4 Stecker kpl. Plug assy.
101 907 865 40 4 Stecker kpl. Plug assy.
102 907 866 40 4 Stecker kpl. Plug assy.
103 0819403103 1 Stecker Plug
104 951 175 40 1 Stecker kpl. Plug assy.
105 950 949 40 1 Stecker Plug
106 950 119 40 2 Steckdose Socket
107 950 122 40 1 Steckdose Socket
108 950 124 40 7 Steckdose Socket
109 950 125 40 8 Steckdose Socket
110 950 146 40 10 Steckdose Socket
111 999 427 40 1 Steckdose Socket
112 0819229831 1 Steckdose Socket
114 960 642 40 6 Steckdose kpl. mit Schutzgehäuse Socket assy. with protective housing
115 950 171 40 3 Steckdose Socket
116 950 943 40 1 Schutzgehäuse Stecker Protection housing
117 950 433 40 18 Stiftkontakt Pin contact
118 906 652 40 8 Stiftkontakt Pin contact
119 0819105320 220 Stiftkontakt Pin contact
120 0819105340 31 Stiftkontakt Pin contact
121 621 698 40 44 Kontaktstecker 1-2mm² Contact plug 1-2mm²
Elektrik - Fahrerkabinenpodest 359-2235f
Electric - Cab Support
28.03.2019 Seite 295
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
122 906 635 40 11 Kontakt Contact
123 0819105420 440 Buchsenkontakt Female contact
124 950 175 40 6 Buchsenkontakt Bushing contact
125 0819107610 56 Buchsenkontakt Bushing contact
126 906 653 40 47 Buchsenkontakt Female contact
127 951 480 40 224 Buchsenkontakt Female contact
128 0819105440 24 Buchsenkontakt Female contact
129 621 699 40 59 Buchsenkontakt 1-2mm² Female contact 1-2mm²
130 950 434 40 90 Buchsenkontakt Bushing contact
131 0819150808 21 Mutter Nut
132 950 318 40 21 Stützscheibe Panel lock washer
133 950 898 40 21 Dichtring Seal ring
134 0819110808 11 Mutter Nut
135 0819110809 11 Federring Lock washer
136 950 897 40 11 Dichtring Seal ring
137 941 428 40 1 Blindstopfen Plug
138 940 852 40 249 Blindstopfen Plug
139 0819100770 46 Verschlußdichtung Sealing plate
140 0819100710 225 Blindstopfen Plug
141 950 179 40 2 Blindkontakt Contact element
142 941 777 40 99 Schild Plate
143 174 411 40 267 Kabelband Cable strap
145 635 896 40 62 Rohrwendel Tube protection
146 0819219400 15 Keil Wedge
147 0819219300 2 Keil Wedge
149 055 108 40 5 Kabelschuh Cable lug
150 950 129 40 11 Schutzkappe Protection cap
151 950 130 40 21 Schutzkappe Protection cap
152 950 177 40 2 Schutzkappe Protection cap
153 950 931 40 16 Schutzgehäuse Stecker Protective cover
154 907 477 40 2 Kabelverschraubung Cable union
155 907 703 40 1 Kabelverschraubung Cable union
156 940 471 40 4 Anschlußarmatur Fitting
157 907 975 40 4 Anschlußarmatur Fitting
158 907 980 40 28 Anschlußarmatur Fitting
159 941 412 40 1 Steckverbindung Plug connector
160 055 141 40 1 Stossverbinder Connection
161 055 140 40 60 Kabelschuh Cable shoe
162 323 961 40 5 Steckhülse Sleeve
163 440 109 40 1 Steckhülse Sleeve
164 950 207 40 2 Endtülle End grommet
165 950 208 40 2 End Tülle End grommet
166 950 209 40 4 End Tülle End grommet
167 655 693 40 29 End Tülle End grommet
168 951 564 40 1 Typenschild Rolle Serial plate reel
169 951 563 40 64 Etiketten Rolle Etiketten reel
180 950 140 40 1 Steckdose Socket
181 950 120 40 2 Steckdose Socket
182 950 108 40 2 Stecker Plug
183 950 111 40 1 Stecker Plug
184 950 102 40 2 Stecker Plug
185 941 426 40 2 Buchsenkontakt Bushing contact
186 941 427 40 2 Stiftkontakt Pin contact
Elektrik - Fahrerkabinenpodest 359-2235f
Electric - Cab Support
28.03.2019 Seite 296
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
187 941 443 40 6 BlindstopfenR Plug
188 907 976 40 1 Anschlussarmatur Fitting
189 950 211 40 2 End Tülle End grommet
200 600 221 40 2 Kabelschuh Cable shoe
201 950 210 40 1 End Tülle End grommet
202 907 479 40 1 Verschraubung Union
203 951 262 40 1 Abriebschutz Abrasion protection
204 517 324 98 1 Mutter Nut
210 950 189 40 1 Stecker Plug
211 950 131 40 1 Schutzkappe Protection cap
212 907 974 40 1 Anschlussarmatur Fitting
213 081 921 24 2 Keil Wedge
00
214 896 520 40 4 Verschlussbolzen Pin
215 940 271 40 1 Verschraubung Union
216 907 703 40 2 Kabelverschraubung Cable union
217 907 704 40 1 Kabelverschraubung Cable union
218 951 260 40 1 Abriebschutz Abrasion protection
219 056 070 40 6 Aderendhülse Wire end ferrule
220 517 322 98 1 Mutter Nut
221 941 766 40 2 Kabelschuh Cable Shoe
222 950 974 40 1 Schutzkappe Protection Cap
223 950 190 40 2 Gummituelle Rubber grommet
230 081 480 40 1 Scharnierstift Hinge pin
240 969 835 40 7 Verschlussdeckel Cap
241 951 032 40 7 Dichtung Seal
242 946 224 40 7 Verschlussdeckel Cap
243 350 762 99 9 Scheibe Washer
245 307 646 99 9 Schraube Bolt
250 969 833 40 4 Verschlussdeckel Cap
251 951 031 40 4 Dichtung Seal
252 946 218 40 4 Verschlussdeckel Cap
260 979 206 40 1 Scheinwerfer kpl. Head light assy.
261 975 546 40 1 Halter Retainer
270 951 320 40 1 Scheinwerfer Head light
280 940 726 40 12 Lichtschalter Light switch
281 321 010 99 8 Schraube Screw
282 950 899 40 1 Dichtung Seal
290 600 208 99 4 Kabelschuh Cable shoe
291 907 690 40 2 Verschraubung Union
292 906 492 40 2 Verschraubung Union
293 907 948 40 2 Anschlussarmatur Fitting
294 517 323 98 2 Mutter Nut
295 951 261 40 1 Abriebschutz Abrasion protection
300 950 132 40 2 Schutzkappe Protection Cap
310 950 117 40 1 Steckdose Socket
311 907 979 40 2 Anschlussarmatur Fitting
320 974 840 40 1 Service Monitor Service display
321 951 473 40 1 Montagebügel Mounting clamp
322 951 475 40 1 Monatagekabel Mounting cable
323 320 837 99 1 Schraube Screw
324 332 441 99 1 Mutter Nut
325 340 458 99 1 Scheibe Washer
Elektrik - Fahrerkabinenpodest 359-2235f
Electric - Cab Support
28.03.2019 Seite 297
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
326 986 534 40 1 Halter 3X54X252 Retainer 3X54X252
327 340 507 99 2 Scheibe Washer
328 504 828 98 2 Mutter Nut
341 950 427 40 6 Schutzgehäuse Stecker Protective cover
342 950 429 40 6 Steckdose Socket
343 906 649 40 6 Keil Wedge
350 989 820 40 1 Deckel Cover
351 906 758 40 1 Keildichtung Seal
352 907 104 40 6 Gummischelle Rubber clamp
353 906 760 40 3 Gummischelle Rubber clamp
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required
** Bestellung von Kabelbäumen nur unter Order of harnesses only by providing
Angabe der Maschinen-Baunummer of the serial machine number

Elektrik - Fahrerkabinenpodest 359-2235f

Electric - Cab Support
28.03.2019 Seite 298
Verkabelung/Beleuchtung - Ölbehälter und Umfüllpumpe 359-2238c
Cables/Lighting - Oil Tank and Transfusing pump
26.03.2018 Seite 299
Verkabelung/Beleuchtung - Ölbehälter und Umfüllpumpe 359-2238c
Cables/Lighting - Oil Tank and Transfusing pump
26.03.2018 Seite 300
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
02 963 871 40 1 Kabelbaum Niveau-Sonde kpl. Harness oil level
03 957 964 40 1 Schutzblech Safety plate
04 944 609 40 1 Schutzblech Plate
05 944 608 40 2 Schutzblech Plate
06 960 588 40 1 Winkel Angle
07 6219811961 2 Sensor Sensor
08 7861931840 2 Sensor Sensor
09 950 283 40 1 Druckmessumformer Pressure measuring transducer
10 951 903 40 1 Druckmessumformer Transducer
11 969 847 40 2 Adapter Adapter
12 0443450810 5 Clip Ø 8 Clip Ø 8
13 0443451510 26 Clip Ø 15 Clip Ø 15
14 0443451910 2 Schelle Ø 19 Clip Ø 19
15 0443452711 18 Clip Ø 27 Clip Ø 27
16 0443453211 11 Clip Ø 32 Clip Ø 32
17 0819320010 7 Clip Clip
18 081 933 00 2 Clip Clip
10
19 516 095 98 6 Klemmpaar Clamp set
20 534 004 99 6 Deckplatte Cover plate
21 321 016 99 4 Schraube Screw
22 307 775 99 8 Schraube Bolt
23 307 777 99 2 Schraube Bolt
24 308 581 99 12 Schraube Bolt
25 516 143 98 6 Dehnhülse Resilient sleeve
26 517 122 98 18 Sicherungsscheibe Lock washer
27 507 596 98 42 Scheibe Washer
28 340 508 99 55 Scheibe Washer
29 507 037 98 97 Mutter Nut
30 969 848 40 2 Adapter Adapter
31 515 460 40 4 Dichtung Seal
35 993 384 40 1 Kabelbaum Hydrauliktank Harness oil tank
36 962 667 40 1 Klemmenkasten Umfüllpumpe Terminal box assy.
37 990 224 40 1 Kabelbaum 40X_40a-40S035 Harness 40X_40a-40S035
38 944 781 40 1 Schalter kpl Switch assy.
41 955 670 40 1 Stecker Plug
42 950 346 40 1 Niveau-Sonde Level probe
43 941 777 40 21 Schild Plate
44 174 411 40 42 Kabelband Cable strap
45 951 260 40 4 Abriebschutz Slide protection
46 517 322 98 4 Kabelmutter Cable nut
47 056 070 40 12 Kabelhülse 1,0-1,5 Cable sleeve 1,0-1,5
48 324 484 40 4 Aderendhülse Cable end sleeve
51 950 112 40 2 Stecker MALE Plug MALE
52 950 133 40 1 Stecker MALE Plug MALE
53 950 113 40 1 Stecker FEMALE Plug FEMALE
54 950 944 40 1 Stecker Plug
55 950 945 40 1 Stecker Plug
56 950 933 40 1 Steckdose Socket
57 56B0611530 1 Steckdose Socket
58 950 189 40 6 Stecker Plug
59 941 880 40 4 Stecker Plug
60 7861932810 2 Gehäuse Housing
Verkabelung/Beleuchtung - Ölbehälter und Umfüllpumpe 359-2238c
Cables/Lighting - Oil Tank and Transfusing pump
26.03.2018 Seite 301
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
61 950 870 40 2 Gehäuse Housing
62 950 974 40 1 Schutzgehäuse Stecker Protective cover plug
63 950 941 40 2 Gehäuse Stecker Housing plug
64 950 131 40 1 Schutzkappe für Stecker Protection cap
65 950 132 40 3 Schutzkappe Protection cap
66 0819105320 50 Stiftkontakt MALE Pin contact MALE
67 621 698 40 10 Kontaktstecker 1-2 qmm MALE Contact plug 1-2 qmm MALE
68 0819105340 25 Stiftkontakt MALE Pin contact MALE
69 0819105420 57 Buchsenkontakt FEMALE Female contact FEMALE
70 621 699 40 12 Buchsenkontakt 1-2 qmm FEMALE Female contact 1-2 qmm FEMALE
71 940 852 40 32 Blindstopfen Plug
72 0819218400 2 Keil Wedge
73 896 520 40 20 Verschlussbolzen End pin
74 907 478 40 1 Kabelverschraubung DN 17 Cable union DN 17
75 950 871 40 6 Endklemme Terminal f connector
76 7861932830 6 Anschlusskontakt Eceptacle contact
77 7861932850 6 Gummi Rubber
78 7861932820 2 Sicherungsblech Lock plate
79 056 071 40 8 Kabelhülse 2,5 Cable sleeve 2,5
80 941 791 40 4 Gummitülle Rubber grommet
81 950 190 40 2 Gummitülle Rubber grommet
82 081 921 24 2 Keil Wedge
00
83 0819213400 4 Keil Wedge
91 957 934 40 1 Leergehäuse Housing, empty
92 519 860 98 * Tragschiene Assembly rail
93 319 056 99 2 Schraube Screw
94 340 506 99 2 Scheibe Washer
95 346 499 99 2 Federring Lock washer
96 940 673 40 2 Endklammer Clamp
97 999 405 40 2 Verteilerblock Distribution block
98 906 612 40 2 Durchgangsklemme 2,5 Through clamp 2.5
99 906 613 40 1 Abschlussplatte Cover plate
100 906 614 40 1 Brücke 2-fach Bridge 2-fold
101 906 624 40 1 Bezeichnungskarte Marker
102 906 687 40 1 Bezeichnungskarte Marker
103 906 623 40 1 Beschriftungsstreifen Marking strip
104 951 253 40 * Schriftband Marking strip
105 907 623 40 2 Kabelverschraubung NW 12 Cable union NW 12
106 940 726 40 1 Lichtschalter Light switch
107 321 010 99 4 Schraube Screw
108 950 726 40 1 Blindstopfen Plug
109 950 899 40 1 Dichtung Seal
114 987 357 40 1 Kabelbaum Ölkühler Harness oil cooler
115 954 996 40 1 Lampenhalter Retainer
116 950 737 40 4 Scheinwerfer Head light assy.
117 979 062 40 1 Steckdosenübergabe kpl. Plate
118 989 225 40 1 Steckdosenübergabe kpl. Plate
119 510 746 98 11 Dehnhülse Resilient sleeve
120 518 547 98 17 Sicherungsscheibe Lock washer
121 307 780 99 8 Schraube Bolt
122 340 465 99 8 Scheibe Washer
123 0443451010 1 Schelle Ø 10 Clamp Ø 10
Verkabelung/Beleuchtung - Ölbehälter und Umfüllpumpe 359-2238c
Cables/Lighting - Oil Tank and Transfusing pump
26.03.2018 Seite 302
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
124 0443451210 1 Schelle Ø 12 Clip Ø 12
131 950 126 40 1 Steckdose Socket
132 950 124 40 1 Steckdose Socket
133 950 130 40 2 Schutzkappe Protection cap
134 0819150808 1 Mutter Nut
135 950 318 40 2 Stützscheibe Panel lock washer
136 950 898 40 2 Dichtring Seal ring
146 979 063 40 1 Haube Steckerschutz Plug Protectior
147 979 066 40 1 Steckdosenblech Socket plate
151 989 226 40 1 Haube Steckerschutz Plug Protectior
152 989 223 40 1 Steckdosenblech Socket plate
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Verkabelung/Beleuchtung - Ölbehälter und Umfüllpumpe 359-2238c

Cables/Lighting - Oil Tank and Transfusing pump
26.03.2018 Seite 303
Verkabelung - Tankgeber 359-2240b
Cables - Tank Sensor
12.04.2018 Seite 304
Verkabelung - Tankgeber 359-2240b
Cables - Tank Sensor
12.04.2018 Seite 305
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 987 349 40 ** 1 Kabelbaum 10X040/140/240 - 30 Harness 10X040/140/240 - 30
02 946 209 40 4 Halter kpl. Retainer assy.
03 989 550 40 1 Halter kpl. Retainer assy.
04 655 530 40 5 Gurt Strab
05 307 777 99 12 Schraube Bolt
06 350 768 99 9 Scheibe Washer
07 989 846 40 1 Halter kpl. Retainer assy.
08 504 789 98 9 Verdrehsicherung Catch
09 504 788 98 18 Aufbauschraube Screw
10 534 004 99 7 Deckplatte Cover plate
11 516 095 98 10 Klemmpaar Clamp set
12 308 582 99 14 Schraube Bolt
13 944 098 40 1 Montageblech Mounting plate
14 979 078 40 1 Haube Steckerschutz Hood plug protection
15 502 656 98 2 Klemmpaar Clamp set
16 517 122 98 13 Sicherungsscheibe Lock washer
17 504 201 98 4 Klemmpaar Clamp
18 0443453211 1 Clip Clip
19 307 775 99 2 Schraube Bolt
20 950 282 40 1 Druckaufnehmer Pressure transducer
21 0443451510 8 Clip Clip
22 507 596 98 7 Scheibe Washer
23 518 547 98 19 Sicherungsscheibe Lock washer
24 332 197 99 12 Mutter Nut
25 319 134 99 2 Schraube Screw
26 307 779 99 1 Schraube Bolt
27 996 610 40 1 Winkel Angle
28 0819320010 2 Clip Clip
29 340 508 40 1 Scheibe Washer
30 0443451910 1 Schelle Clamp
31 950 125 40 2 Steckdose Socket
32 950 140 40 1 Steckdose Socket
33 950 112 40 2 Stecker Plug
34 950 133 40 1 Stecker Plug
35 950 132 40 2 Schutzkappe Protection cap
36 950 131 40 1 Schutzkappe für Stecker Protection cap
37 950 130 40 2 Schutzkappe Protection cap
38 950 129 40 1 Schutzkappe Protection cap
39 950 318 40 2 Stützscheibe Panel lock washer
40 0819110809 1 Federring Lock washer
41 950 898 40 2 Dichtring Seal ring
42 950 897 40 1 Dichtring Seal ring
43 0819150808 2 Mutter Nut
44 0819110808 1 Mutter Nut
45 0819105420 42 Buchsenkontakt Female contact
46 0819105440 8 Buchsenkontakt Female contact
47 621 699 40 14 Buchsenkontakt 1-2 qmm Female contact 1-2 qmm
48 0819105320 42 Stiftkontakt Pin contact
49 0819105340 8 Stiftkontakt Pin contact
50 621 698 40 10 Kontaktstecker 1-2 qmm Contact plug 1-2 qmm
51 940 852 40 13 Blindstopfen Plug
52 635 042 40 3 Aderendhülse 1,5 Wire end ferrule 1,5
53 941 777 40 7 Schild Plate
Verkabelung - Tankgeber 359-2240b
Cables - Tank Sensor
12.04.2018 Seite 306
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
54 174 411 40 14 Kabelband Cable strap
55 951 260 40 1 Abriebschutz Slide protection
56 517 322 98 1 Kabelmutter Cable nut
61 081 480 40 5 Scharnierstift Hinge pin
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required
** Bestellung von Kabelbäumen nur unter Order of harnesses only by providing
Angabe der Maschinen-Baunummer of the serial machine number

Verkabelung - Tankgeber 359-2240b

Cables - Tank Sensor
12.04.2018 Seite 307
Elektroteile Luftansaugung 359-2245
Electr. Parts Air Intake
12.09.2013 Seite 308
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 907 618 40 2 Wartungsschalter 60mbar Maintenance switch 60mbar
02 0819320010 2 Clip Clip
03 0443451210 2 Clip D=12,0 Clip D=12,0
04 0443451510 11 Clip D=15 Clip D=15
05 0443452110 1 Clip D=21,5 Clip D=21,5
06 507 037 98 14 Mutter Nut
07 340 465 99 14 Scheibe Washer
08 507 596 98 14 Scheibe Washer
09 516 143 98 3 Dehnhuelse Resilient sleeve

Elektroteile Luftansaugung 359-2245

Electr. Parts Air Intake
12.09.2013 Seite 309
Elektroteile - Fahralarm / Motorabschaltung / Fahrerwarnanlage 359-2252d
Elect. Parts - Movem. Signal / motor switch-off / Warning system assy.
27.09.2018 Seite 310
Elektroteile - Fahralarm / Motorabschaltung / Fahrerwarnanlage 359-2252d
Elect. Parts - Movem. Signal / motor switch-off / Warning system assy.
27.09.2018 Seite 311
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 995 487 40 ** 1 Kabelbaum Fahralarm/Tankarm Harness Movement signal/refueling
arm
02 938 318 40 1 Niveau-Sonde kpl. Level probe assy.
03 896 746 40 1 Alarmhorn Horn
04 989 228 40 1 Blech Plate
05 975 564 40 1 Halter Retainer
06 950 737 40 1 Scheinwerfer kpl. Head light assy.
07 950 280 40 1 Sensor mit Kabel und Stecker Sensor with cable and plug
08 0819320010 7 Clip Clip
09 0443450510 1 Schelle Clip
10 0443451510 10 Schelle Ø 12 Clip Ø 12
11 0443451910 8 Clip Ø 15 Clip Ø 15
12 0443452711 5 Schelle Ø 19 Clip Ø 19
13 0443453211 2 Clip Ø 27 Clip Ø 27
14 332 113 99 26 Mutter Nut
15 518 547 98 26 Sicherungsscheibe Lock washer
16 517 122 98 4 Sicherungsscheibe Lock washer
17 507 596 98 26 Scheibe Washer
21 950 112 40 1 Stecker MALE Plug MALE
22 56B0611530 1 Steckdose Socket
23 950 189 40 1 Stecker Plug
24 941 880 40 4 Stecker Plug
25 950 945 40 1 Stecker Plug
26 950 941 40 1 Gehäuse Stecker Housing plug
28 950 132 40 1 Schutzkappe Protection cap
29 0819105320 23 Stiftkontakt MALE Pin contact MALE
30 621 698 40 1 Kontaktstecker 1-2 qmm MALE Contact plug 1-2 qmm MALE
31 0819105420 22 Buchsenkontakt FEMALE Female contact FEMALE
32 621 699 40 1 Buchsenkontakt 1-2 qmm FEMALE Female contact 1-2 qmm FEMALE
33 940 852 40 12 Blindstopfen Plug
34 056 070 40 15 Kabelhülse Cable sleeve
35 055 104 40 2 Kabelschuh Cable lug
36 896 520 40 5 Verschlussbolzen End pin
37 907 692 40 1 Anschlußarmatur Fitting
38 940 471 40 2 Anschlußarmatur Fitting
39 907 693 40 2 Anschlußarmatur Fitting
40 907 981 40 1 Anschlußarmatur Fitting
41 940 520 40 1 Anschlussarmatur Fitting
42 907 703 40 2 Kabelverschraubung Cable union
43 907 708 40 2 Kabelverschraubung Cable union
44 907 704 40 1 Kabelverschraubung Cable union
45 907 623 40 2 Kabelverschraubung Cable union
46 940 858 40 1 Verschraubung Union
47 081 921 24 2 Keil Wedge
00
48 0819213400 6 Keil Wedge
49 0819218400 1 Keil Wedge
50 941 777 40 15 Schild Plate
51 174 411 40 28 Kabelband Cable strap
52 941 791 40 6 Gummitülle Rubber grommet
53 950 190 40 2 Gummitülle Rubber grommet
54 951 260 40 1 Abriebschutz Slide protection
55 517 322 98 1 Kabelmutter Cable nut
Elektroteile - Fahralarm / Motorabschaltung / Fahrerwarnanlage 359-2252d
Elect. Parts - Movem. Signal / motor switch-off / Warning system assy.
27.09.2018 Seite 312
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
56 940 452 40 1 Anschlussarmatur Fitting
57 907 709 40 1 Kabelverschraubung Cable union
60 950 346 40 1 Niveau-Sonde Level probe
61 955 670 40 1 Stecker Plug
70 987 413 40 ** 1 Kabelbaum Fahrerwarnanlage 54S007 Harness Movement signal 54S007
71 987 414 40 ** 1 Kabelbaum Fahrerwarnanlage 54S008 Harness Movement signal 54S008
72 255 680 40 4 Zugschalter Pull switch
73 985 839 40 2 Kette kpl. gelb Chain kpl. yellow
74 0443452110 2 Clip Ø 21,5 Clip Ø 21,5
75 0443451210 20 Clip Clip
76 340 465 99 22 Scheibe Washer
77 507 596 98 22 Scheibe Washer
78 507 037 98 22 Mutter Nut
79 319 171 99 16 Schraube Bolt
80 340 459 99 16 Scheibe Washer
90 0819216000 1 Steckdose Socket
91 0819100770 4 Blindstopfen Pin
92 951 509 40 1 Schutzgehäuse Cover
93 0819216300 5 Keil Wedge
96 940 271 40 1 Verschraubung Union
110 472 688 99 * Kette Chain
111 098 955 40 4 Schlüsselring Ring
112 999 176 40 * Schrumpfschlauch, gelb Shrinkdown tubing, yellow
120 987 415 40 ** 1 Kabelbaum Motorabschaltung vom Boden Harness engine shut-off device
54S051 54S051
121 987 416 40 ** 1 Kabelbaum Motorabschaltung vom Boden Harness engine shut-off device
54S052 54S052
121 985 840 40 2 Kette, kpl. rot Chain, cpl. Red
130 999 402 40 1 Steckdose kpl. Socket assy.
131 055 103 40 8 Kabelschuh Cable shoe
132 907 705 40 1 Kabelverschraubung Cable union
133 907 972 40 1 Verschraubung Union
134 951 509 40 2 Schutzgehäuse Steckdose Protective Housing Socket
140 941 210 40 ** Schrumpfschlauch, red Shrinkdown tubing, red
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required
** Bestellung von Kabelbäumen nur unter Order of harnesses only by providing
Angabe der Maschinen-Baunummer of the serial machine number

Elektroteile - Fahralarm / Motorabschaltung / Fahrerwarnanlage 359-2252d

Elect. Parts - Movem. Signal / motor switch-off / Warning system assy.
27.09.2018 Seite 313
Controller-Kabinenuntersatz-Ort 14 359-2260c
Controller-Cab Support-Location 14
24.09.2018 Seite 314
Controller-Kabinenuntersatz-Ort 14 359-2260c
Controller-Cab Support-Location 14
24.09.2018 Seite 315
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 996 611 40 1 Controllerblech Controller plate
02 7835712000 3 Controller Controller
03 990 221 40 1 Kabelbaum KomVis bypass Cable assy. KomVis bypass
05 7835711001 1 Controller Controller
06 7826531102 1 Controller Controller
08 896 716 40 2 Betriebsstundenzähler Hour meter
09 950 865 40 15 Steckdose Socket
10 0819219933 1 Stecker Plug
11 950 949 40 1 Stecker Plug
12 989 080 40 2 Konsole Console
13 989 083 40 1 Lochplatte Plate
14 989 088 40 1 Konsole Console
15 990 960 40 1 Abdeckblech Cover Plate
17 960 642 40 2 Steckdose kpl. mit Schutzgehäuse Socket assy. with protective housing
20 507 596 98 12 Scheibe Washer
21 0819320010 5 Clip Clip
22 340 465 99 12 Scheibe Washer
23 507 037 98 13 Mutter Nut
24 519 181 98 * Verdrahtungskanal Wiring channel
25 350 762 99 16 Scheibe Washer
26 304 308 99 16 Schraube Bolt
27 081 933 00 14 Clip Clip
10
28 2086238370 2 Schelle Clamp
37 340 111 99 2 Scheibe Washer
38 518 200 98 2 Sicherungsscheibe Lock washer
39 512 857 98 2 Schraube Bolt
40 896 747 40 * Verdrahtungskanal Wiring channel
41 996 147 40 1 Schiene Rail
42 940 673 40 3 Endklammer Clamp
43 906 612 40 12 Durchgangsklemme Through Clamp
44 906 613 40 3 Abschlussplatte Cover Plate
45 950 185 40 13 Klemme Clamp
46 950 339 40 1 Klemme Clamp
47 906 773 40 1 Abschlussplatte Cover Plate
48 941 502 40 29 Potenzialklemme Clamp
49 941 503 40 1 Abschlußplatte Cover plate
50 941 685 40 29 Gruppenschildträger Group plate
51 906 624 40 2 Bezeichnungskarte Marker
52 906 625 40 2 Bezeichnungskarte Marker
53 906 626 40 2 Bezeichnungskarte Marker
54 941 144 40 4 Stecker Plug
55 307 728 99 4 Schraube Bolt
56 307 752 99 10 Schraube Bolt
57 307 773 99 14 Schraube Bolt
58 518 546 98 4 Sicherungsscheibe Lock washer
59 518 594 98 10 Sicherungsscheibe Lock washer
60 518 547 98 14 Sicherungsscheibe Lock washer
61 997 134 40 1 Kabelbaum konst Schwenkmotor Cable assy.
62 307 777 99 1 Schraube Bolt
63 519 581 98 1 Mutter Nut
70 958 955 40 2 Stecker kpl. Plug assy.
71 941 777 40 2 Industrieschild Plate
Controller-Kabinenuntersatz-Ort 14 359-2260c
Controller-Cab Support-Location 14
24.09.2018 Seite 316
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
72 174 411 40 4 Kabelbinder Cable strap
73 950 435 40 * Kabel Cable
80 950 427 40 1 Schutzgehäuse Housing
81 950 429 40 1 Stecker Plug
82 906 649 40 1 Keil Wedge
83 950 433 40 2 Stiftkontakt Pin contact
84 906 652 40 1 Stiftkontakt Pin contact
90 950 428 40 1 Schutzgehäuse Housing
91 950 432 40 1 Stecker Plug
92 906 648 40 1 Keil Wedge
93 950 434 40 2 Buchsenkontakt Female contact
94 906 653 40 1 Buchsenkontakt Female contact
100 056 070 40 4 Kabelhülse 1,0-1,5 Cable sleeve 1,0-1,5
101 515 213 40 * Kabel 1,0 Cable 1,0
110 ** 1 Controller Iridium / Orbcom Controller Iridium / Orbcom
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required
** siehe Baukarte see machine record

Controller-Kabinenuntersatz-Ort 14 359-2260c
Controller-Cab Support-Location 14
24.09.2018 Seite 317
Schaltschrank-Kabinenuntersatz-Ort 11 359-2265f
Switch framing-Cab support-Location 11
28.03.2019 Seite 318
Schaltschrank-Kabinenuntersatz-Ort 11 359-2265f
Switch framing-Cab support-Location 11
28.03.2019 Seite 319
Schaltschrank-Kabinenuntersatz-Ort 11 359-2265f
Switch framing-Cab support-Location 11
28.03.2019 Seite 320
Schaltschrank-Kabinenuntersatz-Ort 11 359-2265f
Switch framing-Cab support-Location 11
28.03.2019 Seite 321
Schaltschrank-Kabinenuntersatz-Ort 11 359-2265f
Switch framing-Cab support-Location 11
28.03.2019 Seite 322
Schaltschrank-Kabinenuntersatz-Ort 11 359-2265f
Switch framing-Cab support-Location 11
28.03.2019 Seite 323
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 995 602 40 1 Schaltschrankgehäuse Housing
02 461 322 40 1 Abschlussplatte Cover plate
03 906 613 40 4 Abschlussplatte Cover plate
04 906 772 40 1 Abschlussplatte Cover plate
05 906 773 40 1 Abschlussplatte Cover plate
06 941 503 40 1 Abschlussplatte Cover plate
07 906 670 40 11 Aderendhülse 25mm Wire end ferrule 25mm
08 056 070 40 566 Kabelhülse 1,0-1,5 Cable sleeve 1,0-1,5
09 635 042 40 44 Aderendhülse 1,5 Wire end ferrule 1,5
10 996 114 40 1 Querverbinder Cross Connection
11 907 640 40 31 Aderendhülse 2,5 Wire end ferrule 2,5
12 324 484 40 10 Aderendhülse Cable end sleeve
13 269 078 40 29 Aderendhülse 16/28,7 Wire end ferrule 16/28,7
14 519 773 98 4 Aderendhülse Wire end ferrule
23 906 482 40 1 Verstärker Booster
24 999 599 40 2 Diodengatter Diode array
25 906 768 40 4 Durchgangsklemme 6,0 Through clamp 6,0
26 906 612 40 58 Durchgangsklemme 2,5 Through clamp 2,5
27 940 673 40 29 Endklammer Clamp
28 999 298 40 9 Sicherungsautomat 6A Breaker 6A
29 055 103 40 11 Kabelschuh Cable shoe
30 950 339 40 1 Reihenklemme Wire clip
31 950 185 40 20 Schutzleiterreihenklemme 2,5 Protective wire clip
32 951 916 40 8 Halbleiterrelais Semiconductor relay
33 951 101 40 1 Puffermodul Buffer module
34 999 459 40 2 Bolzenklemme Clamp
35 951 862 40 33 Halbleiterrelais 10A Semiconductor relay 10A
36 898 681 40 1 Relais kpl. Relay assy.
37 941 354 40 7 Kabelschuh Cable shoe
38 941 467 40 1 Modul mit Widerstand Modul with Resistor
39 990 247 40 1 Relais 120A Relay 120A
40 941 379 40 1 Koppelrelais Relay
41 941 502 40 11 Potencialklemme Potencial clamp
42 910 027 40 1 Converter Converter
43 906 615 40 2 Brücke 3-fach Bridge 3-fold
44 906 614 40 7 Brücke 2-fach Bridge 2-fold
46 926 505 40 5 Reihenklemme mit Diode Series terminal with diode
47 951 284 40 9 Sicherheitsrelais Relay
48 990 246 40 5 Relais kpl. 75A Relay assy. 75A
49 951 445 40 1 Halbleiterrelais Semiconductor relay
50 950 620 40 * Sammelschiene Rail collector
57 940 640 40 12 Sammelschiene Endkappe Rail collector end cap
58 323 590 40 1 Schalterbaustein Switch modul
59 0443451910 11 Schelle Ø19 Clamp Ø19
61 999 302 40 1 Sicherungsautomat 20A Breaker 20A
62 999 296 40 2 Sicherungsautomat 1A Breaker 1A
63 999 299 40 25 Sicherungsautomat 10A Breaker 10A
64 999 300 40 6 Sicherungsautomat 13A Breaker 13A
65 999 301 40 12 Sicherungsautomat 16A Breaker 16A
66 999 308 40 1 Sicherungsautomat 63A Breaker 63A
67 999 304 40 1 Sicherungsautomat 30A Breaker 30A
68 999 307 40 5 Sicherungsautomat 50A Breaker 50A
69 999 313 40 1 Sicherungsautomat 10A Breaker 10A
Schaltschrank-Kabinenuntersatz-Ort 11 359-2265f
Switch framing-Cab support-Location 11
28.03.2019 Seite 324
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
70 999 309 40 1 Leistungsschutzschalter 100A Circuit breaker 100A
71 100 031 42 5 Relais mit Halter 40A Relay assy. 40A
72 794 225 73 9 Kabelschuh Cable lug
74 461 321 40 1 Trennklemme Terminal
75 520 042 98 8 Kabelschuh Cable lug
76 974 059 40 2 Verschlußdeckel kpl. Cap
77 999 593 40 1 Abschlussplatte Cover Plate
78 999 405 40 2 Verteilerblock Distribution block
79 993 765 40 6 Widerstandsklemme Resistor Clamp
80 974 058 40 3 Verschlussdeckel kpl. Plug assy.
81 997 101 40 ** 1 Kabelbaum 11X001 Harness 11X001
82 997 102 40 ** 1 Kabelbaum 11X002 Harness 11X002
83 997 103 40 ** 1 Kabelbaum 11X003 Harness 11X003
84 996 131 40 ** 1 Kabelbaum 11X004 Harness 11X004
85 996 111 40 ** 1 Kabelbaum 11X005 Harness 11X005
87 997 104 40 ** 1 Kabelbaum 11X231 Harness 11X231
88 996 144 40 ** 1 Kabelbaum 11X018 Harness 11X018
89 996 330 40 ** 1 Kabelbaum 11X023 Harness 11X023
90 996 107 40 ** 1 Kabelbaum 11X010 Harness 11X010
91 996 130 40 ** 1 Kabelbaum 11X011 Harness 11X011
92 996 105 40 ** 1 Kabelbaum 11X012 Harness 11X012
93 996 141 40 ** 1 Kabelbaum 11X013 Harness 11X013
94 996 328 40 ** 1 Kabelbaum 11X014 Harness 11X014
95 996 329 40 ** 1 Kabelbaum 11X015 Harness 11X015
96 987 288 40 ** 1 Kabelbaum 11X016 Harness 11X016
97 996 133 40 ** 1 Kabelbaum 11X017 Harness 11X017
98 987 325 40 ** 1 Kabelbaum 11X021 Harness 11X021
99 996 117 40 ** 1 Kabelbaum 11X022 Harness 11X022
101 996 137 40 ** 1 Kabelbaum 11X042 Harness 11X042
102 996 136 40 ** 1 Kabelbaum 11X041 Harness 11X041
103 987 329 40 ** 1 Kabelbaum 11X033 Harness 11X033
104 987 330 40 ** 1 Kabelbaum 11X034 Harness 11X034
105 996 109 40 ** 1 Kabelbaum 11X035 Harness 11X035
106 996 135 40 ** 1 Kabelbaum 11X036 Harness 11X036
107 515 213 40 * Kabel 1,0 mm2 Cable 1,0 mm2
108 655 873 40 * Kabel 1,5 mm2 Cable 1,5 mm2
109 515 214 40 * Kabel 2,5 mm2 Cable 2,5 mm2
111 907 553 40 * Kabel 16,0 mm2 Cable 16,0 mm2
112 906 023 40 * Kabel 25,0 mm2 Cable 25,0 mm2
113 950 880 40 * Kabel 16 mm2 Cable 16 mm2
115 951 895 40 1 Sicherheitsschalter Safety switch
116 999 588 40 11 Scheibe Washer
117 307 758 99 11 Schraube Bolt
118 999 587 40 11 Mutter Nut
119 950 728 40 1 Blindstopfen Plug
120 517 324 98 1 Mutter Nut
121 951 888 40 4 Isolationsplatte Isolationplate
122 951 901 40 1 Grenzwertmodul Modul
130 940 021 40 1 Industrierelais Relay
131 323 910 40 1 Relaisfassung Socket
132 323 911 40 1 Haltebügel Spring
133 978 193 40 5 Relaissockel kpl. Relay socket assy.
134 999 740 40 5 Relais Relay
Schaltschrank-Kabinenuntersatz-Ort 11 359-2265f
Switch framing-Cab support-Location 11
28.03.2019 Seite 325
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
135 344 498 40 5 Tragsockel Supporting trestle
136 318 983 99 5 Schraube Screw
137 518 314 98 5 Sicherungsscheibe Lock washer
138 519 164 98 10 Steckhülse Sleeve
139 519 163 98 10 Steckhülse Receptacle
140 950 613 40 1 Relais 120A Relay 120A
141 344 498 40 39 Tragsockel Supporting trestle
142 340 904 99 37 Scheibe Washer
143 346 508 99 24 Federring Lock washer
144 320 975 99 36 Schraube Bolt
146 950 600 40 5 Relais 75A Relay 75A
150 999 592 40 6 Reihenklemme Clamp
151 999 600 40 6 Widerstand Resistor
160 969 833 40 3 Verschlussdeckel Cap
161 951 031 40 3 Dichtung Seal
162 946 218 40 3 Verschlussdeckel Cap
163 350 762 99 5 Scheibe Washer
164 307 646 99 5 Schraube Bolt
170 950 125 40 8 Steckdose Socket
171 621 699 40 50 Buchsenkontakt Female contact
172 906 653 40 1 Buchsenkontakt Female contact
173 0819105420 221 Buchsenkontakt Female contact
174 950 318 40 18 Stützscheibe Panel lock washer
175 950 898 40 18 Dichtring Seal ring
176 0819150808 18 Mutter Nut
178 519 770 98 3 Aderendhülse Wire end ferrule
179 950 130 40 18 Schutzkappe Protection cap
180 940 852 40 123 Blindstopfen Plug
190 996 120 40 3 Steckdose Socket
191 0819105440 33 Buchsenkontakt Female contact
192 0819100770 43 Blindstopfen Plug
193 056 071 40 46 Aderendhülse Wire end ferrule
200 950 146 40 5 Steckdose Socket
201 0819110808 5 Mutter Nut
202 0819110809 5 Federring Seal Ring
203 950 897 40 5 Dichtung Seal
204 950 129 40 5 Schutzkappe Protection cap
210 950 117 40 2 Steckdose Socket
211 941 426 40 3 Buchsenkontakt Female contact
212 941 443 40 4 Blindstopfen Plug
220 950 121 40 1 Steckdose Socket
221 906 652 40 2 Stiftkontakt Pin contact
222 0819105340 1 Stiftkontakt Pin contact
223 0819105320 31 Stiftkontakt Pin contact
230 950 122 40 2 Steckdose Socket
240 950 123 40 1 Steckdose Socket
241 621 698 40 4 Stiftkontakt Pin Contact
250 950 126 40 1 Steckdose Socket
260 950 119 40 1 Steckdose Socket
261 941 428 40 1 Blindstopfen Plug
270 969 835 40 2 Verschlussdeckel Cap
271 951 032 40 2 Dichtung Seal
272 946 224 40 2 Verschlussdeckel Cap
Schaltschrank-Kabinenuntersatz-Ort 11 359-2265f
Switch framing-Cab support-Location 11
28.03.2019 Seite 326
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required
** Bestellung nur unter Angabe des Order only by providing of installation
Einbauortes und der Maschinen- location and the serial machine
Baunummer number

Schaltschrank-Kabinenuntersatz-Ort 11 359-2265f
Switch framing-Cab support-Location 11
28.03.2019 Seite 327
Verkabelung - Steuerblöcke - HD-Filter 359-2281b
Cables - Control Blocks - H.P.-Filter
19.09.2016 Seite 328
Verkabelung - Steuerblöcke - HD-Filter 359-2281b
Cables - Control Blocks - H.P.-Filter
19.09.2016 Seite 329
Verkabelung - Steuerblöcke - HD-Filter 359-2281b
Cables - Control Blocks - H.P.-Filter
19.09.2016 Seite 330
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 996 123 40 ** 1 Kabelbaum Fernsteuerplatte Harness control plates
02 996 149 40 ** 1 Kabelbaum Pumpendruck Harness pump pressure
03 937 328 40 1 Halter kpl. Retainer assy.
04 937 333 40 1 Konsole Bracket
05 996 614 40 1 Halter Retainer
06 7861931653 4 Sensor Sensor
07 0443452310 4 Schelle Ø 23,5 Clamp Ø 23,5
08 0443451510 19 Clip Ø 15 Clip Ø 15
09 0443451910 8 Schelle Ø 19 Clip Ø 19
10 0443452711 11 Clip Ø 27 Clip Ø 27
11 2080619170 9 Clip Ø 40 Clip Ø 40
12 081 933 00 4 Clip Clip
10
13 510 746 98 15 Dehnhülse Resilient sleeve
14 607 492 40 2 Dehnhülse Resilient sleeve
15 507 596 98 28 Scheibe Washer
16 340 508 99 30 Scheibe Washer
17 340 467 99 2 Scheibe Washer
18 517 122 98 25 Sicherungsscheibe Lock washer
19 517 118 98 4 Sicherungsscheibe Lock washer
21 319 136 99 10 Schraube Screw
22 307 777 99 1 Schraube Bolt
23 307 779 99 18 Schraube Bolt
24 308 624 99 2 Schraube Screw
25 307 804 99 2 Schraube Bolt
26 307 807 99 2 Schraube Bolt
27 514 921 98 25 Mutter Nut
28 334 600 99 2 Mutter Nut
29 308 585 99 2 Schraube Bolt
30 518 546 98 10 Sicherungsscheibe Lock washer
31 340 463 99 10 Scheibe Washer
32 509 869 98 10 Mutter Nut
33 319 174 99 2 Schraube Bolt
34 350 762 99 2 Scheibe Washer
35 507 036 98 2 Mutter Nut
36 969 891 40 1 Schellenpaar Pair of clamps
37 307 782 99 4 Schraube Bolt
39 950 110 40 32 Stecker Plug
40 950 112 40 1 Stecker Plug
41 950 189 40 42 Stecker Plug
42 950 949 40 2 Stecker Plug
43 950 945 40 2 Stecker Plug
44 950 938 40 2 Steckdose Socket
45 56B0611530 2 Steckdose Socket
46 950 132 40 4 Schutzkappe Protection cap
47 0819105320 84 Stiftkontakt Pin contact
48 0819105420 128 Buchsenkontakt Female contact
49 940 852 40 28 Blindstopfen Plug
50 081 921 24 42 Keil Wegde
00
51 0819218400 2 Keil Wedge
52 0819219400 2 Keil Wedge
53 950 941 40 2 Gehäuse Stecker Housing plug
Verkabelung - Steuerblöcke - HD-Filter 359-2281b
Cables - Control Blocks - H.P.-Filter
19.09.2016 Seite 331
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
54 950 931 40 2 Schutzgehäuse Stecker Protective cover
55 950 190 40 42 Gummitülle Rubber grommet
56 896 520 40 20 Verschlussbolzen End pin
57 941 777 40 54 Schild Plate
58 174 411 40 108 Kabelband Cable strap
59 950 726 40 1 Blindstopfen Plug
61 941 880 40 4 Stecker Plug
62 941 791 40 4 Gummitülle Rubber grommet
63 0819213400 4 Keil Wedge
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required
** Bestellung von Kabelbäumen nur unter Order of harnesses only by providing
Angabe der Maschinen-Baunummer of the serial machine number

Verkabelung - Steuerblöcke - HD-Filter 359-2281b

Cables - Control Blocks - H.P.-Filter
19.09.2016 Seite 332
Verkabelung - Steuer- und Filterplatte 359-2283b
Cables - Control- and Filter Plate
18.04.2018 Seite 333
Verkabelung - Steuer- und Filterplatte 359-2283b
Cables - Control- and Filter Plate
18.04.2018 Seite 334
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 987 345 40 1 Kabelbaum Steuer-Filterplatte Harness control- and filterplate
02 989 854 40 1 Halter Retainer
03 976 655 40 1 Halter Retainer
04 969 848 40 1 Adapter Adapter
05 6219811961 1 Sensor Sensor
06 7861931840 1 Sensor Sensor
07 944 615 40 1 Halter Retainer
09 0443451510 5 Clip Ø 15 Clip Ø 15
10 0443451910 2 Schelle Ø 19 Clip Ø 19
11 0443453211 7 Clip Ø 32 Clip Ø 32
12 507 596 98 17 Scheibe Washer
13 517 122 98 3 Sicherungsscheibe Lock washer
14 307 779 99 6 Schraube Bolt
15 307 782 99 2 Schraube Bolt
16 340 508 99 20 Scheibe Washer
17 514 921 98 20 Mutter Nut
18 969 847 40 1 Adapter Adapter
19 515 460 40 2 Dichtung Seal
20 307 775 99 1 Schraube Bolt
21 0443452711 3 Schelle Clamp
22 0819320010 1 Clip Clip
23 950 974 40 1 Schutzkappe Protection Cap
30 950 126 40 1 Steckdose Socket
31 950 143 40 1 Steckdose Socket
32 950 189 40 15 Stecker Plug
33 950 870 40 1 Gehäuse Housing
34 7861932810 1 Gehäuse Housing
35 950 129 40 1 Schutzkappe Protection Cap
36 950 130 40 1 Schutzkappe Protection Cap
37 950 897 40 1 Dichtring Seal ring
38 950 898 40 1 Dichtring Seal ring
39 0819110809 1 Federring Lock washer
40 950 318 40 1 Federring Lock washer
41 0819110808 1 Mutter Nut
42 0819150808 1 Mutter Nut
43 0819105320 39 Stiftkontakt Pin contact
44 0819105420 30 Buchsenkontakt Female contact
45 940 852 40 6 Blindstopfen Plug
46 950 871 40 3 Endklemme Terminel
47 7861932850 1 Gummi Rubber
48 7861932830 3 Anschlusskontakt Eceptacle contact
49 7861932820 1 Sicherungsblech Lock plate
50 081 921 24 15 Keil Wedge
00
51 950 190 40 15 Gummitülle Rubber grommet
52 907 974 40 1 Anschlussarmatur Fitting
53 907 981 40 1 Anschlussarmatur Fitting
54 907 692 40 1 Anschlussarmatur Fitting
55 907 520 40 1 Anschlussarmatur Fitting
56 940 452 40 3 Anschlussarmatur Fitting
57 907 703 40 1 Kabelverschraubung Cable Union
58 907 708 40 1 Kabelverschraubung Cable Union
59 896 520 40 12 Verschlussbolzen End pin
Verkabelung - Steuer- und Filterplatte 359-2283b
Cables - Control- and Filter Plate
18.04.2018 Seite 335
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
60 907 709 40 3 Kabelverschraubung Cable Union
61 941 777 40 19 Schild Plate
62 174 411 40 38 Kabelband Cable strap
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Verkabelung - Steuer- und Filterplatte 359-2283b

Cables - Control- and Filter Plate
18.04.2018 Seite 336
Verkabelung - Motor und Geber 359-2285c
Cables - Engine and Transmitter
21.09.2018 Seite 337
Verkabelung - Motor und Geber 359-2285c
Cables - Engine and Transmitter
21.09.2018 Seite 338
Verkabelung - Motor und Geber 359-2285c
Cables - Engine and Transmitter
21.09.2018 Seite 339
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 980 071 40 ** 1 Kabelbaum Motor Harness engine
02 950 432 40 1 Stecker Plug
03 980 072 40 ** 1 Kabelbaum Treibstoffsensor Harness fuel filter sensor
04 957 962 40 1 Halter Retainer
05 961 118 40 1 Schutzbügel Protection guard
06 947 904 40 1 Relaisblech Relay plate
07 996 608 40 3 Winkel Angle
08 906 647 40 1 Steckdose Socket
09 957 977 40 2 Halter Retainer
10 966 605 40 3 Haltebügel Retainer
11 979 070 40 1 Steckdosenübergabe Plate
12 0443451210 8 Schelle Ø 12 Clip Ø 12
13 0443451510 10 Clip Ø 15 Clip Ø 15
14 0443451910 2 Schelle Ø 19 Clip Ø 19
15 0443452711 14 Clip Ø 27 Clip Ø 27
16 2080619170 3 Clip Ø 40 Clip Ø 40
17 0819320010 2 Clip Clip
18 510 744 98 3 Dehnhülse Resilient sleeve
19 307 752 99 7 Schraube Bolt
20 340 654 99 7 Scheibe Washer
21 509 870 98 7 Mutter Nut
22 307 445 99 11 Schraube Bolt
23 307 777 99 8 Schraube Bolt
24 518 299 98 30 Scheibe Washer
25 507 596 98 21 Scheibe Washer
26 514 921 98 30 Mutter Nut
27 517 122 98 23 Sicherungsscheibe Lock washer
28 940 852 40 3 Blindstopfen Plug
29 984 485 40 ** 1 Kabelbaum Anlasser Relais Harness starter relay
30 980 097 40 ** 1 Kabelbaum LiMa/52GND Harness alternator/52GND
32 980 098 40 ** 1 Kabelbaum Vorschmierpumpe Harness lube pump
33 980 099 40 ** 1 Kabelbaum Vorschmierpumpe 52F039-1 Harness lube pump 52F039-1
34 987 300 40 ** 1 Kabelbaum 52GND_31_b/52GND_31_c Harness 52GND_31_b/52GND_31_c
35 332 113 99 7 Mutter Nut
36 518 080 98 3 Dehnhülse Resilent sleeve
37 307 779 99 3 Schraube Bolt
38 941 482 40 6 Gewindebolzen Thread pin
41 941 405 40 1 Stecker kpl. Plug assy.
42 950 110 40 1 Stecker MALE Plug MALE
43 950 108 40 1 Stecker MALE Plug MALE
44 941 407 40 1 Stecker kpl. Plug assy.
45 950 105 40 1 Stecker MALE Plug MALE
46 950 137 40 1 Stecker FEMALE Plug FEMALE
47 950 189 40 9 Stecker Plug
48 941 880 40 1 Stecker Plug
49 907 930 40 1 Stecker Plug
50 950 949 40 1 Stecker Plug
51 950 824 40 2 Stecker Plug
52 950 826 40 1 Stecker Plug
53 975 586 40 1 Stecker kpl. Plug assy.
54 950 443 40 2 Steckdose Socket
55 950 939 40 1 Steckdose Socket
56 958 955 40 1 Can-Buchse Can-bushing
Verkabelung - Motor und Geber 359-2285c
Cables - Engine and Transmitter
21.09.2018 Seite 340
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
57 651 461 40 2 Gehäuse kpl. Housing assy.
58 950 931 40 1 Schutzgehäuse Stecker Protective cover
59 950 833 40 3 Endgehäuse Body
60 950 131 40 1 Schutzkappe für Stecker Protection cap
61 950 132 40 10 Schutzkappe Protection cap
62 950 176 40 1 Schutzkappe Protection cap
63 255 745 40 9 Gummitülle Rubber grommet
64 950 828 40 5 Dichtung GREY Seal GREY
65 950 832 40 5 Dichtung RED Seal RED
66 0819212300 2 Keil Wedge
67 0819213400 1 Keil Wedge
68 0819219400 1 Keil Wedge
69 907 961 40 1 Keil Wedge
70 950 190 40 11 Gummitülle Rubber grommet
71 941 791 40 1 Gummitülle Rubber grommet
72 950 831 40 7 Buchsenkontakt Female contact
73 0819105420 70 Buchsenkontakt FEMALE Female contact FEMALE
74 0819105440 15 Buchsenkontakt FEMALE Female contact FEMALE
75 621 699 40 1 Buchsenkontakt 1-2 qmm FEMALE Female contact 1-2 qmm FEMALE
76 951 171 40 5 Buchsenkontakt Female contact
77 0819105320 72 Stiftkontakt MALE Pin contact MALE
78 0819105340 14 Stiftkontakt MALE Pin contact MALE
79 621 698 40 1 Kontaktstecker 1-2 qmm MALE Contact plug 1-2 qmm MALE
80 950 829 40 2 Blindstopfen Plug
81 0819100770 18 Verschlußdichtung Sealing plug
82 940 852 40 86 Blindstopfen Plug
83 896 520 40 28 Verschlußbolzen End pin
84 055 106 40 1 Kabelschuh rot Cable lug red
85 056 070 40 2 Kabelhülse 1,0-1,5 Cable sleeve 1,0-1,5
86 941 777 40 38 Schild Plate
87 174 411 40 76 Kabelband Cable strap
89 081 921 24 9 Keil Wedge
00
90 517 321 98 1 Kabelmutter Cable nut
91 519 459 98 1 Kabelschuh Cable lug
92 941 406 40 1 Stecker kpl. Plug assy.
93 950 102 40 1 Stecker MALE Plug MALE
94 941 427 40 1 Stiftkontakt MALE Pin contact MALE
95 941 443 40 2 Blindstopfen Plug
96 056 057 40 3 Kabelmuffe Cable sleeve
97 634 968 40 3 Kabelbinder Cable strap
101 950 143 40 1 Steckdose MALE Socket MALE
102 941 419 40 1 Steckdose Socket
103 950 129 40 2 Schutzkappe Protection cap
104 950 897 40 2 Dichtring Seal ring
105 0819110809 2 Federring Lock washer
106 0819110808 2 Mutter Nut
107 951 282 40 1 Blindstopfen Dummy plug
108 941 464 40 2 Buchsenkontakt Terminal
131 984 481 40 ** 1 Kabel Anlasser Relais 1 Hamess starter relay 1
132 984 482 40 ** 1 Kabel Anlasser Relais 2 Hamess starter relay 2
133 984 483 40 ** 1 Kabel Anlasser Relais 3 Hamess starter relay 3
141 520 042 98 2 Kabelschuh Cable lug
Verkabelung - Motor und Geber 359-2285c
Cables - Engine and Transmitter
21.09.2018 Seite 341
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
142 941 354 40 2 Kabelschuh Cable shoe
143 055 108 40 2 Kabelschuh Cable lug
145 907 511 40 1 Kabelschuh 2,5 Cable lug 2,5
146 655 693 40 2 End Tülle End grommet
147 055 100 40 4 Kabelschuh Cable shoe
151 980 095 40 ** 1 Kabelbaum LiMa/52GND Teil 1 Harness alternator/52GND Part 1
152 980 096 40 ** 1 Kabelbaum LiMa/52GND Teil 2 Harness alternator/52GND Part 2
155 600 209 99 6 Kabelschuh 10-95 Cable lug 10-95
156 056 076 40 10 Schutzkappe Protection cap
157 600 221 99 2 Kabelschuh Cable shoe
161 655 547 40 2 Gehäuse Housing
162 655 548 40 4 Kontaktdichtung Contact seal
163 655 549 40 4 Einzeldichtung Single seal
164 655 550 40 2 Gummitülle Rubber grommet
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required
** Bestellung nur unter Angabe des Order only by providing of installation
Einbauortes und der Maschinen- location and the serial machine
Baunummer number

Verkabelung - Motor und Geber 359-2285c

Cables - Engine and Transmitter
21.09.2018 Seite 342
Datentransfer "Orbcomm" und GPS 359-2290d
Data Transfer "Orbcomm" and GPS
23.08.2018 Seite 343
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 990 258 40 1 Kabelbaum 14-20T057/20T099 Cable assy. 14-20T057/20T099
02 939 418 40 1 Halter Retainer
03 0443452711 2 Schelle Clamp
04 0443451510 1 Schelle Clamp
05 507 596 98 10 Scheibe Washer
06 518 547 98 3 Sicherungsscheibe Lock washer
07 506 926 98 2 Schraube Bolt
08 513 917 98 1 Schraube Bolt
09 512 750 98 1 Mutter Nut
10 511 262 98 4 Dehnhülse Resilient sleeve
11 519 699 98 4 Schraube Bolt
15 8A13101340 1 Antenne GPS 5m Antenna GPS 5m
16 8A13101450 1 Kabel für Antenne GPS 5m Cable for GPS Antenna 5m
17 5619762250 1 Antennenkabel 10m Antenna cable 10m
18 999 615 40 1 Schutzkappe Protection Cap
19 996 601 40 3 Kabelverschraubung Cable Union
20 932 531 40 1 Anschlussarmatur Fitting
21 907 695 40 1 Verschraubung Union
22 517 329 98 1 Reduzierung Reducing
23 517 324 98 2 Mutter Nut
24 941 777 40 2 Industrieschild Plate
25 174 411 40 24 Kabelbinder Cable strap
30 8A13102100 1 Antenne Orbcomm Antenna Orbcomm
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Datentransfer "Orbcomm" und GPS 359-2290d

Data Transfer "Orbcomm" and GPS
23.08.2018 Seite 344
WLAN Antenne 359-2295
WLAN antenna
29.09.2014 Seite 345
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 951 218 40 1 W-Lan Verstärker W-Lan repeater
02 951 219 40 1 Kabelsatz Cable set
03 951 220 40 1 Antenne Antenna
04 951 221 40 1 Box Box
05 971 748 40 1 Halter Retainer
06 951 207 40 1 Stecker Plug
07 951 305 40 1 Systemkabel System cable
08 941 727 40 1 Wanddurchführung Lead in duct
09 978 002 40 1 Verschraubung Union
10 307 736 99 6 Schraube Screw
11 511 262 98 2 Dehnhülse Resilient sleeve
12 510 180 98 2 Klemmpaar Clamp set
13 511 856 98 2 Deckplatte Cover plate
14 340 405 99 4 Scheibe Washer
15 906 491 40 1 Kabelverschraubung Cable union
16 907 693 40 1 Anschlußarmatur Fitting
17 655 651 40 1 Schutzschlauchleitung Cable protection hose
18 0443451910 2 Schelle Clip
19 307 779 99 2 Schraube Bolt
20 518 547 98 2 Sicherungsscheibe Lock washer
21 507 037 98 2 Mutter Nut
22 907 973 40 1 Kabelverschraubung Cable union
23 517 328 98 1 Reduzierung Reducing
24 517 329 98 1 Reduzierung Reducing
25 940 663 40 1 Dichtung Seal
26 971 749 40 1 Blech Plate
27 307 728 99 2 Schraube Screw
28 507 025 98 2 Mutter Nut
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

WLAN Antenne 359-2295

WLAN antenna
29.09.2014 Seite 346
Betankungsanlage 359-2300d
Refueling equipment
04.02.2019 Seite 347
Betankungsanlage 359-2300d
Refueling equipment
04.02.2019 Seite 348
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 954 166 40 1 Betankungsarm kpl. Refueling arm cpl.
02 896 748 40 1 Kraftstoff-Receiver ZN2B Fuel receiver ZN2B
03 319 133 99 6 Schraube Bolt
04 948 709 40 1 Flansch ZN2B Flange ZN2B
05 324 436 40 1 Kappe Cap
08 518 391 98 1 O-Ring O-ring
09 518 954 98 2 Schlauchleitung DN 20x4100 Hose assy. DN 20x4100
10 518 955 98 1 Schlauchleitung DN 20x3200 Hose assy. DN 20x3200
18 308 672 99 2 Schraube Bolt
19 517 124 98 4 Sicherungsscheibe Lock Washer
20 334 686 99 2 Mutter Nut
21 340 510 99 4 Scheibe Washer
22 334 601 99 2 Mutter Nut
23 308 638 99 2 Schraube Bolt
24 518 931 98 2 Dehnhülse Resilient Sleeve
32 518 854 98 1 Schlauchleitung DN10x3660 Hose assy. DN10x3660
33 518 853 98 1 Schlauchleitung DN10x3750 Hose assy. DN10x3750
50 960 951 40 1 Tragarm Supporting beam
51 960 930 40 1 Traverse Lifting beam
52 985 249 40 1 Betankungsblech kpl. Plate assy.
53 1 Hydraulikzylinder s. 991-0471 Hydraulic cylinder s. 991-0471
54 960 927 40 1 Traversenblech kpl. Lifting beam plate assy.
55 903 221 40 1 Bolzen Pin
56 941 289 40 1 Adapter Adapter
57 941 567 40 1 Schlauchleitung DN76x2900 Hose assy. DN76x2900
58 941 317 40 2 Schelle Clamp set
59 500 398 98 1 Deckplatte Cover plate
60 518 818 98 4 Schraube Bolt
61 501 542 98 4 Flansch Flange
62 501 543 98 3 O-Ring O-Ring
63 319 442 99 12 Schraube Bolt
64 515 827 98 2 Bolzen Pin
65 500 995 98 4 Scheibe Washer
66 342 125 99 4 Splint Cotter pin
67 941 318 40 18 Schelle Clamp set
68 511 856 98 12 Deckplatte Cover plate
69 308 536 99 12 Schraube Bolt
70 308 537 99 12 Schraube Bolt
71 517 123 98 16 Scheibe Washer
72 374 409 99 7 Stutzen Socket
73 341 711 40 1 Einfüllstutzen (Schmierung) Filler neck (greasing)
74 360 856 40 1 Schutzkappe Protection cap
75 341 710 40 1 Einfüllstutzen (Ritzelschmierung) Filler neck (pinion greasing)
76 270 861 40 1 Einfüllstutzen für Hydr.-Öl Filler, hydr.-oil
77 270 862 40 1 Kappe Cap
78 323 905 40 2 Einfüllstutzen für Motoröl Filler, engine oil
79 324 437 40 2 Kappe Cap
80 323 906 40 1 Einfüllstutzen (Wasser) Filler neck (water)
81 324 438 40 1 Schutzkappe Protection cap
82 912 770 40 * 1 Schlauch DN 20x3200 Hose assy. DN 20x3200
83 307 825 99 4 Schraube Bolt
84 340 510 99 8 Scheibe Washer
85 334 601 99 4 Mutter Nut
Betankungsanlage 359-2300d
Refueling equipment
04.02.2019 Seite 349
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
86 516 618 98 7 Verschraubung Union
87 506 954 98 7 Mutter Nut
88 340 465 99 5 Scheibe Washer
89 512 476 98 5 Mutter Nut
90 954 112 40 * 1 Schlauch DN 20x2900 Hose assy. DN 20x2900
91 952 848 40 * 4 Schlauch DN 20x2800 Hose assy. DN 20x2800
92 516 160 98 5 Stutzen Socket
93 517 290 98 1 Verschraubung Union
94 952 894 40 4 Gummiplatte Rubber plate
95 170 427 40 12 Kabelband Cable strap
96 907 963 40 * Schlauchschutz Hose protection
97 518 987 98 2 Stutzen Union
98 509 267 98 2 Mutter Nut
99 519 099 98 2 Schlauchleitung DN 10x600 Hose assy. DN 10x600
101 969 843 40 1 Kantblech Plate
102 969 845 40 1 Halter Retainer
103 307 806 99 2 Schraube Bolt
104 518 200 98 4 Sicherungsscheibe Lock washer
105 332 334 99 2 Mutter Nut
106 969 859 40 1 Gummiplatte Rubber plate
107 958 080 40 1 Adapter Adapter
108 518 904 98 1 Dichtring Seal ring
109 951 192 40 1 Rohrbruchsicherung Pipe burst valve
110 517 117 98 1 Verschraubung Union
111 515 877 98 2 Bildzeichen Hydrauliköl Graphical symbol (hydraulic oil)
112 515 872 98 1 Bildzeichen Kraftstoff Graphical symbol (fuel)
113 515 875 98 2 Bildzeichen Motorkühlwasser Graphical symbol (cooling water)
114 515 873 98 1 Bildzeichen Motoröl Graphical symbol (engine oil)
115 515 874 98 1 Bildzeichen Motoröl Reservebehälter Graphical symbol (engine oil reserve
tank)
117 515 879 98 2 Bildzeichen Zahnkranzschmierung Graphical symbol (crown gear
lubrication)
118 515 878 98 2 Bildzeichen Zentralschmierung Graphical symbol (central lubrication)
120 950 438 40 1 Schlauchleitung DN76x3860 Hose assy. DN76x3860
121 604 077 40 1 Schlauchleitung DN20x3550 Hose assy. DN20x3550
122 518 752 98 1 Schlauchleitung DN20x2400 Hose assy. DN20x2400
123 520 017 98 1 Schlauchleitung DN20x2220 Hose assy. DN20x2220
124 518 753 98 1 Schlauchleitung DN20x2320 Hose assy. DN20x2320
125 307 824 99 8 Schraube Bolt
130 504 985 98 6 Verdrehsicherung
131 504 986 98 12 Aufbauschraube Build up bolt
132 518 546 98 24 Scheibe Washer
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Betankungsanlage 359-2300d
Refueling equipment
04.02.2019 Seite 350
Elektroteile - Betankung 359-2306b
Electric Parts - Refueling
23.03.2017 Seite 351
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
02 926 528 40 2 Näherungsschalter kpl. Switch assy.
03 0443451210 5 Schelle Clip
04 0443451510 8 Clip Clip
05 0443451910 2 Schelle Clip
06 0443452711 1 Clip Clip
07 0819320010 1 Clip Clip
08 507 596 98 17 Scheibe Washer
09 519 470 98 4 Schraube Screw
10 518 314 98 4 Sicherungsscheibe Lock washer
11 518 547 98 17 Sicherungsscheibe Lock washer
12 332 202 99 4 Mutter Nut
13 332 113 99 17 Mutter Nut
21 323 430 40 1 Aluminiumgehäuse Box, aluminium
22 942 119 40 7 Meldeleuchte, rot Indicator lamp with LED, red
23 903 423 40 1 Bildzeichen Graphical symbol
24 255 328 40 1 Schaltelement Circuit element
25 323 677 40 1 Drucktastervorsatz Press button adapter
26 950 726 40 1 Blindstopfen Plug
27 517 322 98 1 Kabelmutter Cable nut
28 358 291 40 4 Blindstopfen Plug
31 323 675 40 7 Meldeleuchte, rot Indicator light, red
32 940 735 40 7 Leuchtdiode Light emitting diode, red
35 955 670 40 2 Stecker Plug
36 940 016 40 2 Näherungsschalter Switch
37 941 777 40 2 Schild Plate
38 174 411 40 4 Kabelband Cable strap
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Elektroteile - Betankung 359-2306b

Electric Parts - Refueling
23.03.2017 Seite 352
Einbau - Schmierstoffpumpenstation 359-2316c
Lube Pump Station Arrangement
29.11.2017 Seite 353
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 2 Schmierstoffpumpenstation s. 991-1356a Lube pump station s. 991-1356a
02 2 Druckfilter s. 991-0839 Pressure filter s. 991-0839
03 514 921 98 2 Mutter Nut
04 952 235 40 1 Halter Retainer
05 954 179 40 1 Halter Retainer
06 515 713 40 2 Verschraubung Union
07 906 982 40 2 Verschraubung Union
08 509 857 98 12 Gewindebolzen Thread pin
09 340 467 99 12 Scheibe Washer
10 334 600 99 12 Mutter Nut
11 307 785 99 8 Schraube Bolt
12 607 492 40 8 Dehnhülse Resilient sleeve
13 516 616 98 4 Stutzen Socket
14 907 051 40 4 Verschraubung Union
15 516 617 98 2 Stutzen Socket
16 374 438 99 2 Stutzen Socket
17 516 906 98 1 Verschraubung Union
18 374 443 99 2 Verschraubung Union
21 516 545 98 1 Schlauchleitung DN 20x6200 Hose assy. DN 20x6200
22 514 361 98 1 Schlauchleitung DN 20x3000 Hose assy. DN 20x3000
23 516 546 98 1 Schlauchleitung DN 20x6600 Hose assy. DN 20x6600
24 514 744 98 1 Schlauchleitung DN 20x9400 Hose assy. DN 20x9400
25 643 873 40 1 Schlauchleitung DN 10x1200 Hose assy. DN 10x1200
26 516 550 98 1 Schlauchleitung DN 10x4100 Hose assy. DN 10x4100
27 513 464 98 1 Schlauchleitung DN 20x3150 Hose assy. DN 20x3150
28 512 602 98 1 Schlauchleitung DN 20x3235 Hose assy. DN 20x3235
29 515 286 98 2 Verschraubung Union
30 604 762 40 2 Verschraubung Union
31 511 015 98 1 Verschraubung Union
32 516 551 98 1 Schlauchleitung DN 10x7100 Hose assy. DN 10x7100
34 170 427 40 24 Kabelband Cable strap
35 518 032 98 1 Klemmpaar Clamp set
36 504 788 98 2 Aufbauschraube Build-up screw
37 504 789 98 1 Verdrehsicherung Locking plate
38 504 586 98 1 Verdrehsicherung Locking plate
39 506 371 98 5 Klemmpaar Clamp set
40 518 036 98 4 Klemmpaar Clamp set
41 516 382 98 3 Klemmpaar Clamp set
42 504 585 98 2 Aufbauschraube Build-up screw
43 534 001 99 2 Deckplatte Cover plate
44 308 579 99 4 Schraube Bolt
46 534 004 99 1 Deckplatte Cover plate
47 308 581 99 2 Schraube Bolt
48 534 008 99 5 Deckplatte Cover plate
50 509 059 98 6 Klemmpaar Clamp set
51 511 857 98 5 Deckplatte Cover plate
52 308 599 99 10 Schraube Bolt
53 949 069 40 6 Gummiplatte Rubber plate
54 517 122 98 2 Sicherungsscheibe Lock washer
55 519 678 98 1 Elastomereinsatz Grommet
56 307 737 99 12 Schraube Bolt
57 894 715 40 1 Halter Retainer
58 517 118 98 2 Scheibe Washer
Einbau - Schmierstoffpumpenstation 359-2316c
Lube Pump Station Arrangement
29.11.2017 Seite 354
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
65 516 161 98 1 Stutzen Socket
66 516 177 98 2 Stutzen Socket
67 551 345 40 2 Verschraubung Union
68 374 431 99 1 Stutzen Socket
69 516 160 98 2 Stutzen Socket
70 621 127 40 1 Verschraubung Union
75 516 962 98 1 Verschraubung Union
76 509 267 98 1 Mutter Nut
80 518 734 98 1 Schlauchleitung DN 10x3350 Hose assy. DN 10x3350

Einbau - Schmierstoffpumpenstation 359-2316c

Lube Pump Station Arrangement
29.11.2017 Seite 355
Schmierverteiler Rollendrehverbindung 359-2320b
Lube Distributor Slew Ring
11.02.2018 Seite 356
Schmierverteiler Rollendrehverbindung 359-2320b
Lube Distributor Slew Ring
11.02.2018 Seite 357
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 980 463 40 1 Montageplatte Mounting plate
02 6 Zuteilventil kpl. s. 991-0091 Metering valve assy. s. 991-0091
03 654 130 40 30 Schutzkappe Protection cap
04 215 424 99 * Rohrleitung Ø 12 Pipe Ø 12
06 308 556 99 12 Schraube Bolt
07 334 599 99 12 Mutter Nut
08 906 984 40 10 Verschraubung Union
09 516 741 98 1 Verschraubung Union
10 516 839 98 1 Verschraubung Union
11 324 672 40 2 Verschlußschraube Plug
12 371 259 99 10 Überwurfmutter Union nut
13 906 347 40 10 Schneidring Olive
14 360 940 40 2 Verbindungsrohr Connecting tube
21 520 179 98 1 Schlauchleitung DN 10x450 Hose assy. DN 10x450
22 307 804 99 4 Schraube Bolt
23 334 600 99 4 Mutter Nut
24 906 981 40 28 Verschraubung Union
25 374 428 99 26 Verschraubung Union
26 0443451210 38 Clip Ø 12 Clip Ø 12
27 507 596 98 36 Scheibe Washer
28 516 834 98 1 Verschraubung Union
29 518 019 98 1 Schlauchleitung DN 20x5170 Hose assy. DN 20x5170
30 515 029 40 58 Schlauchstutzen Hose connection
31 515 028 40 58 Schraubhülse Collet
32 576 160 40 70 Schlauchleitung Hose
33 993 853 40 1 Rohrleitung Pipe
34 502 618 98 2 Schellenhälfte Half clamp
35 534 000 99 4 Schellenhälfte Half clamp
36 534 001 99 4 Deckplatte Cover plate
37 308 579 99 8 Schraube Bolt
38 507 037 98 43 Mutter Nut
39 502 371 98 1 Schellenhälfte Half clamp
40 534 008 99 1 Deckplatte Cover plate
41 512 053 98 1 Gummieinsatz Grommet
42 308 613 99 2 Schraube Bolt
43 515 027 40 3 Schlauchstutzen Hose connection
44 993 852 40 1 Rohrleitung Pipe
45 374 443 99 1 Verschraubung Union
46 504 926 98 2 Gummieinsatz Grommet
47 634 479 40 1 Verschraubung Union
48 621 848 40 1 Verschraubung Union
49 534 004 99 2 Deckplatte Cover plate
50 308 581 99 4 Schraube Bolt
51 907 080 40 58 Schneidring Olive
52 371 271 99 28 Überwurfmutter Union nut
53 930 623 40 1 Halter links Retainer l.h
54 930 626 40 1 Halter rechts Retainer r.h.
55 510 741 98 4 Dehnhülse Resilient sleeve
56 340 465 99 41 Scheibe Washer
57 307 777 99 3 Schraube Bolt
58 517 122 98 2 Sicherungsscheibe Lock washer
60 371 257 99 28 Überwurfmutter Union nut
61 170 427 40 16 Kabelband Cable strap
Schmierverteiler Rollendrehverbindung 359-2320b
Lube Distributor Slew Ring
11.02.2018 Seite 358
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
63 0443452110 1 Clip Clip
64 0443551210 1 Clip Clip
65 518 200 98 2 Sicherungsscheibe Lock washer
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Schmierverteiler Rollendrehverbindung 359-2320b

Lube Distributor Slew Ring
11.02.2018 Seite 359
Auslösesystem, manuell 359-2400
Actuating System, HandOperated
17.02.2020 Seite 360
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 319 147 99 2 Schraube Bolt
02 517 122 98 2 Sicherungsscheibe Lock washer
03 988 321 40 1 Halter Retainer
04 519 078 98 2 Dehnhülse Resilient sleeve
05 006 303 98 40 Schelle Clamp
06 307 746 99 40 Schraube Bolt
07 980 511 40 1 Halter Retainer
08 988 371 40 1 Halter Retainer
09 507 037 98 2 Mutter Nut
10 340 465 99 2 Scheibe Washer
11 990 905 40 2 Halter Retainer
12 988 369 40 1 Blech Plate
15 999 685 40 1 Blitzschallgeber Buzzer Signal
16 790 254 73 1 Anzeige Modul Display Modul
17 999 675 40 1 Kontroll Modul Interface Control Modul
18 999 677 40 1 Batterie Modul Battery Modul
19 799 950 73 2 Auslöser Electric Pneumatic Actuator
20 999 668 40 2 Stecker Pad Prot.Act.Device
21 999 661 40 2 Handauslöser Electric Manual Actuator
22 2 Halterung Retainer
24 1 Auslöseleitung Linear Detection Wire
25 790 481 73 1 Widerstand Endresistor
26 790 255 73 2 Anzeige Kabel Display Cable
27 999 671 40 1 Anzeige Kabel Display Cable
28 790 256 73 2 Verbindung Bulkhead ICM
29 999 656 40 1 Verbindungs Kabel Detection Circuit Cable
30 999 657 40 1 Verbindungs Kabel Detection Circuit Cable
31 999 658 40 2 Verbindungs Kabel Detection Circuit Cable
32 999 659 40 2 Verbindungs Kabel Detection Circuit Cable
34 999 660 40 2 T-Verbindunstück Detection Circuit TEE
35 999 662 40 1 Verbindung Detection Bulkhead Tee
36 1 Verbindungs Kabel Power Circuit Cable
37 999 674 40 1 Kabel mit Sicherung Fused Power Circuit Cable
38 999 663 40 1 Verbindung Release Power Circuit Bulkhead
39 999 726 40 1 Verbindungs Kabel Release Circuit Cable
40 999 665 40 2 Verbindungs Kabel Release Circuit Cable
41 999 666 40 2 Verbindungs Kabel Release Circuit Drop Cable
42 1 T-Verbindunstück Release Circuit TEE
43 1 Verbindungs Kabel Release Circuit Cable
44 999 672 40 1 Verbindungs Kabel Relay Cable Leads
45 1 Verbindungs Kabel Relay Circuit Cable
46 999 682 40 2 Auslösungsteststecker Release Circuit Test Plug
47 999 683 40 1 Auslösungstester Release Circuit Tester
48 999 676 40 1 Erkennungstester Detection Circuit Tester

Auslösesystem, manuell 359-2400

Actuating System, HandOperated
17.02.2020 Seite 361
Notabstieg-Kabine 360-1025
Emergency ladder-cab
16.08.2016 Seite 362
Notabstieg-Kabine 360-1025
Emergency ladder-cab
16.08.2016 Seite 363
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 985 287 40 1 Notabstieg Emergency ladder
02 985 288 40 1 Leiter Ladder
03 985 292 40 1 Leiter Ladder
04 972 185 40 1 Rollenhalter Retainer for rolle
05 972 199 40 1 Rolle Roller
06 972 175 40 1 Hebeltraeger Lever carrier
07 972 180 40 1 Hebel Lever
08 972 195 40 1 Sicherungshebel Catch lever
09 976 849 40 4 Anschlussplatte Plate
10 976 846 40 2 Gleitstein Sliding pad
11 976 847 40 1 Gleitstein Sliding pad
12 976 848 40 4 Anschlussplatte Plate
13 976 845 40 2 Gleitstein Sliding pad
14 976 851 40 1 Blech Plate
15 984 770 40 2 Blech Plate
16 976 853 40 2 Ring Ring
17 984 771 40 2 Gleitstein Sliding pad
19 976 859 40 1 Bolzen Pin
20 976 860 40 1 Bolzen Pin
21 976 858 40 2 Bolzen Pin
22 1 Hydr, Zylinder mit Speicher s. 535-1027 Hydr. Cylinder with Accumulator s.
535-1027
23 510 744 98 6 Dehnhülse Resilient sleeve
24 308 437 99 6 Schraube Bolt
25 316 216 99 22 Scheibe Washer
26 332 353 99 16 Mutter Nut
27 340 464 99 12 Scheibe Washer
28 319 142 99 6 Schraube Screw
29 334 599 99 6 Mutter Nut
30 518 299 98 8 Scheibe Washer
31 502 006 98 8 Schraube Bolt
32 308 583 99 4 Schraube Bolt
33 507 037 98 4 Mutter Nut
34 512 798 98 2 Schraube Bolt
35 512 748 98 4 Mutter Nut
36 976 855 40 2 Druckfeder Compression spring
37 896 535 40 1 Rundpuffer Silent block
38 340 467 99 1 Scheibe Washer
39 514 922 98 1 Mutter Nut
40 976 854 40 2 Zugfeder Draw spring
41 342 081 99 5 Splint Cotter pin
42 342 101 99 2 Splint Cotter pin
43 501 581 98 2 Scheibe Washer
44 340 613 99 4 Scheibe Washer
45 350 562 99 4 Schmiernippel Grease nipple
46 519 488 98 1 Bolzen Pin
47 340 612 99 2 Scheibe Washer
48 342 059 99 2 Splint Cotter pin
49 519 486 98 2 Bolzen Pin
50 519 487 98 1 Bolzen Pin
51 340 607 99 1 Scheibe Washer
52 517 573 98 4 Dehnhülse Resilient sleeve
53 308 459 99 2 Schraube Bolt
Notabstieg-Kabine 360-1025
Emergency ladder-cab
16.08.2016 Seite 364
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
56 098 955 40 2 Schlüsselring Ring
57 472 688 99 * Kette Chain
58 519 528 98 1 Schäkel Clevis
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Notabstieg-Kabine 360-1025
Emergency ladder-cab
16.08.2016 Seite 365
Notabstieg-Maschinenhaus 360-1035a
Emergency ladder-Machine covering
22.08.2017 Seite 366
Notabstieg-Maschinenhaus 360-1035a
Emergency ladder-Machine covering
22.08.2017 Seite 367
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 992 630 40 1 Tür Door
02 985 288 40 1 Leiter Ladder
03 985 292 40 1 Leiter Ladder
04 972 185 40 1 Rollenhalter Retainer for rolle
05 972 199 40 1 Rolle Roller
06 972 175 40 1 Hebeltraeger Lever carrier
07 972 184 40 1 Hebel Lever
08 972 195 40 1 Sicherungshebel Catch lever
10 976 463 40 1 Rund Round rod
11 976 849 40 4 Anschlussplatte Plate
12 976 846 40 2 Gleitstein Sliding pad
13 976 847 40 1 Gleitstein Sliding pad
14 976 851 40 1 Blech Plate
15 984 770 40 2 Blech Plate
16 976 853 40 2 Ring Ring
17 976 848 40 4 Anschlussplatte Plate
18 976 845 40 2 Gleitstein Sliding pad
19 976 859 40 1 Bolzen Pin
20 976 860 40 1 Bolzen Pin
21 976 858 40 2 Bolzen Pin
22 1 Hydr, Zylinder mit Speicher s. 535-1027 Hydr. Cylinder with Accumulator s.
535-1027
23 510 744 98 6 Dehnhülse Resilient sleeve
24 517 573 98 4 Dehnhülse Resilient sleeve
25 976 854 40 2 Zugfeder Draw spring
26 976 855 40 2 Druckfeder Compression spring
27 519 486 98 2 Bolzen Pin
28 519 487 98 1 Bolzen Pin
29 519 488 98 1 Bolzen Pin
30 308 437 99 6 Schraube Bolt
31 316 216 99 22 Scheibe Washer
32 518 299 98 8 Scheibe Washer
33 319 142 99 6 Schraube Screw
34 340 464 99 12 Scheibe Washer
35 502 006 98 8 Schraube Bolt
36 308 583 99 4 Schraube Bolt
37 308 459 99 2 Schraube Bolt
38 512 798 98 2 Schraube Bolt
40 896 535 40 1 Rundpuffer Silent block
41 340 467 99 1 Scheibe Washer
42 514 922 98 1 Mutter Nut
44 512 748 98 4 Mutter Nut
45 332 353 99 16 Mutter Nut
46 334 599 99 6 Mutter Nut
47 507 037 98 4 Mutter Nut
48 340 612 99 2 Scheibe Washer
49 340 613 99 4 Scheibe Washer
50 340 607 99 1 Scheibe Washer
51 501 581 98 2 Scheibe Washer
52 342 081 99 5 Splint Cotter pin
53 342 059 99 2 Splint Cotter pin
54 342 101 99 2 Splint Cotter pin
55 350 562 99 5 Schmiernippel Grease nipple
Notabstieg-Maschinenhaus 360-1035a
Emergency ladder-Machine covering
22.08.2017 Seite 368
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
56 906 780 40 1 Anschlagpunkt Heave point
57 098 955 40 2 Schlüsselring Ring
58 472 688 99 * Kette Chain
59 519 528 98 1 Schäkel Clevis
60 308 588 99 1 Schraube Bolt
61 984 771 40 2 Gleitstein Sliding pad
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Notabstieg-Maschinenhaus 360-1035a
Emergency ladder-Machine covering
22.08.2017 Seite 369
Aufstiegsleiter 360-1040a
Steps
19.11.2018 Seite 370
Aufstiegsleiter 360-1040a
Steps
19.11.2018 Seite 371
Aufstiegsleiter 360-1040a
Steps
19.11.2018 Seite 372
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 986 100 40 1 Treppe unten kpl. Steps down assy.
02 955 073 40 2 Lagersatz kpl. Bearing set assy.
03 986 137 40 1 Handlauf Rail
04 992 643 40 1 Geländer Rail
05 986 107 40 1 Geländer Rail
08 980 670 40 1 Podest unten Platform down
09 961 465 40 1 Distanzstück Spacer block
10 980 674 40 1 Podest oben Platform up
11 965 794 40 1 Treppe oben kpl. Steps upper assy.
12 966 246 40 2 Bolzen kpl Pin assy.
13 977 428 40 1 Geländer Rail
14 975 627 40 1 Blech Plate
15 950 712 40 4 Schwingungsdämpfer Absorber
16 519 532 98 1 Dichtring Seal ring
17 975 626 40 1 Adapter Adapter
18 951 373 40 1 Rohrbruchsicherung Pipe burst valve
19 374 408 99 2 Stutzen Socket
20 516 159 98 1 Stutzen Socket
21 1 Hydraulik-Zylinder s. 991-1335 Hydraulic cylinder s. 991-1335
22 518 546 98 8 Sicherungsscheibe Lock washer
23 518 547 98 2 Sicherungsscheibe Lock washer
24 518 200 98 48 Sicherungsscheibe Lock washer
25 517 118 98 70 Sicherungsscheibe Lock washer
27 316 211 99 6 Scheibe Washer
28 500 995 98 2 Scheibe Washer
29 518 266 98 56 Klemmpaar Clamp set
30 534 008 99 56 Deckplatte Cover plate
31 510 744 98 10 Dehnhülse Resilient sleeve
32 510 729 98 10 Dehnhülse Resilient sleeve
33 517 958 98 2 Dehnhülse Resilient sleeve
35 510 728 98 12 Dehnhülse Resilient sleeve
36 307 734 99 2 Schraube Bolt
37 307 774 99 2 Schraube Bolt
38 308 605 99 10 Schraube Bolt
39 308 434 99 72 Schraube Bolt
41 308 633 99 2 Schraube Bolt
42 308 635 99 2 Schraube Bolt
43 308 427 99 8 Schraube Bolt
44 340 476 99 2 Scheibe Washer
45 308 423 99 4 Schraube Bolt
46 308 403 99 12 Schraube Bolt
47 332 334 99 4 Mutter Nut
48 518 584 98 2 Mutter Nut
49 517 617 98 2 Bolzen Pin
50 342 125 99 2 Splint Cotter pin
51 980 695 40 1 Treppe Steps
52 980 690 40 1 Geländer Rail
53 980 692 40 1 Geländer Rail
54 973 539 40 1 Blech Plate
55 986 101 40 12 Platte Plate
56 986 102 40 4 Platte Plate
57 502 879 98 8 Schraube Bolt
58 506 728 98 24 Schraube Bolt
Aufstiegsleiter 360-1040a
Steps
19.11.2018 Seite 373
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
59 308 444 99 2 Schraube Bolt
60 510 735 98 2 Dehnhülse Resilient sleeve
61 332 355 99 2 Mutter Nut
62 983 502 40 1 Gitterrost Grating
63 317 319 40 32 Gewindeklotz Threaded block
64 317 318 40 32 Kunststoffolive Wing nut, plastic
65 502 354 98 32 Schraube Bolt
71 003 501 98 4 Wellendichtring Shaft seal
72 360 431 99 2 Rillenkugellager Roller bearing
73 955 072 40 4 Scheibe Washer
74 518 583 98 2 Passschraube Dowel screw
75 308 614 99 12 Schraube Bolt
81 980 665 40 1 Podest unten Platform down
82 977 432 40 1 Geländer Rail
83 973 567 40 1 Blech Plate
84 980 666 40 1 Gitterrost Grating
85 977 431 40 1 Gitterrost Grating
86 490 229 40 1 Gitterrost Grating
87 951 324 40 2 Gitterrost Grating
88 512 545 98 14 Scheibe Washer
89 307 804 99 2 Schraube Bolt
90 334 600 99 4 Mutter Nut
91 307 805 99 2 Schraube Bolt
92 980 672 40 1 Podest oben Platform upper
93 980 680 40 1 Geländer Rail
94 980 677 40 1 Gitterrost Grating
95 980 676 40 2 Gitterrost Grating
96 977 461 40 1 Treppe oben Steps upper
97 965 788 40 2 Geländer Rail
101 950 812 40 1 Umschaltkugelhahn Reverser ball cock
102 974 518 40 1 Blech Plate
103 504 136 98 4 Schraube Screw
104 518 594 98 4 Sicherungsscheibe Lock washer
105 307 800 99 2 Schraube Bolt
107 516 157 98 2 Stutzen Socket
108 519 786 98 1 Schlauchleitung DN 16x2750 Hose assy. DN 16x2750
110 985 842 40 1 Knotenkette kpl. Chain
111 980 603 40 1 Griff Handle
112 341 271 99 2 Karabinerhaken Trigger snap
113 951 447 40 1 Seilklemme Rope clamp
115 989 519 40 1 Seil Rope
116 215 424 99 * Rohrleitung Ø 12 Pipe Ø 12
118 308 536 99 6 Schraube Bolt
119 215 811 99 * Rohrleitung Ø 15 Pipe Ø 15
121 986 160 40 1 Winkel Angle
122 512 863 98 3 Klemmpaar Half clamp
123 510 176 98 3 Klemmpaar Clamp Set
124 510 681 98 3 Deckplatte Plate
125 511 855 98 3 Deckplatte Cover plate
126 635 997 40 3 Stutzen Socket
127 906 347 40 6 Schneidring Olive
128 371 274 99 6 Überwurfmutter Union nut
129 308 537 99 6 Schraube Bolt
Aufstiegsleiter 360-1040a
Steps
19.11.2018 Seite 374
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
130 340 463 99 6 Scheibe Washer
131 507 025 98 6 Mutter Nut
133 516 142 98 2 Dehnhülse Resilient sleeve
134 307 780 99 2 Schraube Bolt
141 519 987 98 1 Schlauchleitung DN 16x8300 Hose assy. DN 16x8300
142 519 988 98 1 Schlauchleitung DN 16x8400 Hose assy. DN 16x8400
143 519 908 98 1 Schlauchleitung DN 16x8600 Hose assy. DN 16x8600
150 996 747 40 1 Blech Plate
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Aufstiegsleiter 360-1040a
Steps
19.11.2018 Seite 375
Antriebsrahmen - Gitterroste 360-1060c
Power Frame - Gratings
14.03.2018 Seite 376
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 956 969 40 4 Scharnier Hinge
02 961 540 40 1 Rahmen Frame
03 904 268 40 2 Winkel Angle
04 937 551 40 2 Halter Retainer
05 955 564 40 1 Halter Retainer
06 943 439 40 1 Halter Retainer
07 949 303 40 1 Gitterrost Grating
08 961 557 40 1 Gitterrost Grating
09 961 558 40 1 Gitterrost Grating
10 961 559 40 1 Gitterrost Grating
11 961 560 40 1 Gitterrost Grating
12 961 561 40 1 Gitterrost Grating
13 936 096 40 1 Gitterrost Grating
14 937 549 40 1 Gitterrost Grating
15 990 455 40 1 Batteriedeckel kpl. Battery cover assy.
16 990 465 40 1 Batteriedeckel kpl. Battery cover assy.
17 317 319 40 32 Gewindeklotz Threaded block
18 951 028 40 1 Gitterrost Grating
19 517 118 98 4 Sicherungsscheibe Lock washer
20 510 730 98 8 Dehnhülse Resilient sleeve
21 317 318 40 43 Kunststoffolive Wing nut, plastic
22 307 805 99 4 Schraube Bolt
23 308 637 99 8 Schraube Bolt
24 307 775 99 20 Schraube Bolt
25 502 354 98 32 Schraube Bolt
26 507 037 98 18 Mutter Nut
27 517 122 98 28 Sicherungsscheibe Lock washer
28 962 191 40 1 Kantblech Plate
29 967 343 40 1 Halter Retainer
30 967 344 40 1 Halter Retainer
31 634 422 40 1 Gitterrost Grating
32 510 744 98 4 Dehnhülse Resilient sleeve
33 308 604 99 4 Schraube Bolt
34 320 446 99 8 Schraube Bolt
35 340 465 99 8 Scheibe Washer
36 307 777 99 8 Schraube Bolt
37 984 769 40 4 Platte Plate
38 506 129 98 4 Scheibe Washer
41 943 807 40 4 Scharnierstift Hinge pin
42 518 151 98 4 Kegelschmiernippel Lubricating nipple
43 334 599 99 8 Mutter Nut
51 882 769 40 2 Griff Handle
52 990 461 40 1 Gitterrost Grating
53 990 462 40 1 Gitterrost Grating
54 937 982 40 11 Gewindeklotz Threaded block
55 318 388 99 11 Schraube Bolt
56 350 763 99 4 Scheibe Washer
57 990 477 40 2 Zellkautschuk Moulding material
61 990 467 40 1 Gitterrost Grating
62 990 468 40 1 Gitterrost Grating
71 472 509 99 * Kette Chain
72 341 271 99 2 Karabinerhaken Trigger snap
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required
Antriebsrahmen - Gitterroste 360-1060c
Power Frame - Gratings
14.03.2018 Seite 377
Treppenanschlag / Aufstiegsleiter 360-1075a
Ladder stopper / Way up
23.08.2017 Seite 378
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 980 685 40 1 Treppenanschlag kpl. Ladder stopper assy.
02 980 698 40 1 Führung Guidance
03 308 444 99 6 Schraube Bolt
04 517 096 98 4 Dehnhülse Resilient sleeve
05 520 174 98 4 Scheibe Washer
06 506 533 98 4 Schraube Bolt
11 980 684 40 1 Treppenanschlag Ladder stopper
12 975 612 40 1 Schwenkträger Balancer carrier
13 975 609 40 1 Puffertraeger Silent carrier
14 975 605 40 1 Schwenkplatte Plate
15 975 606 40 3 Hülse Sleeve
16 340 618 99 2 Scheibe Washer
17 515 713 98 8 Tellerfeder Cup spring
18 308 882 99 1 Schraube Bolt
19 308 412 99 1 Schraube Bolt
20 504 662 98 1 Mutter Nut
21 896 535 40 4 Rundpuffer Silent block
22 520 174 98 8 Scheibe Washer
23 334 600 99 8 Mutter Nut
24 510 748 98 4 Dehnhülse Resilient sleeve
25 308 604 99 4 Schraube Bolt
26 52004598 2 Scheibe Washer
27 334 695 99 2 Mutter Nut
28 510 736 98 2 Dehnhülse Resilient sleeve

Treppenanschlag / Aufstiegsleiter 360-1075a

Ladder stopper / Way up
23.08.2017 Seite 379
Einbau Seilwinde 360-1080a
Installation Winch
19.03.2018 Seite 380
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 979 600 40 1 Halter mit Seilwinde kpl. Retainer with Winch assy.
02 979 674 40 1 Abdeckung Cover
03 510 733 98 2 Dehnhülse Resilent sleeve
04 308 426 99 2 Schraube Bolt
10 967 139 40 1 Halter Retainer
11 979 341 40 1 Winde kpl. Winch assy.
12 950 290 40 4 Scheibenmutter Washer nut
13 319 149 99 2 Schraube Screw
14 979 622 40 2 Seil kpl. Wire assy.
20 979 340 40 1 Windentraeger Winch carrier
21 951 191 40 1 Seilwinde Winch
22 979 335 40 1 Blech Plate
23 951 190 40 2 Drahtseilrollenbock Tightrope roll bock
24 956 896 40 1 Seil kpl. Wire assy.
25 334 599 99 1 Mutter Nut
26 950 202 40 1 Federring Lock washer
27 319 141 99 1 Schraube Screw
28 518 594 98 19 Sicherungsscheibe Lock washer
29 307 597 99 3 Schraube Bolt
30 307 756 99 8 Schraube Bolt
31 332 332 99 8 Mutter Nut

Einbau Seilwinde 360-1080a

Installation Winch
19.03.2018 Seite 381
Einbau - Antriebsrahmen 360-1200
Power Frame Arr.
19.03.2018 Seite 382
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 981 800 40 1 Antriebsrahmen Power frame
02 954 000 40 1 Leckölbehälter einschl. Bild Nr. 05 Leakage oil tank included fig no. 05
03 510 733 98 4 Dehnhülse Resilient sleeve
04 308 635 99 4 Schraube Bolt
05 515 362 40 1 Ölablasskupplung Oil drain coupling
06 255 057 40 28 Scheibe Washer
07 515 914 98 6 Schraube Bolt
08 519 531 98 22 Schraube Bolt
15 907 371 40 * Dichtprofil Kantenschutz Sealing profile
* Meterware, bei Bestellung Länge angeben Bulkware, state length required

Einbau - Antriebsrahmen 360-1200

Power Frame Arr.
19.03.2018 Seite 383
Leitungen zur Füllpumpe - Motoröl 360-1222a
Lines for Feed Pump - Engine Oil
04.05.2018 Seite 384
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 654 892 40 3 Verschraubung Union
02 517 599 98 2 Stutzen Socket
03 634 298 40 2 Stutzen Socket
04 516 159 98 1 Stutzen Socket
05 907 321 40 2 Verschraubung Union
06 0443452712 1 Schelle Clip
07 518 231 98 1 Schlauchleitung DN 16x650 Hose assy. DN 16x650
08 520 008 98 1 Schlauchleitung DN 16x530 Hose assy. DN 16x530
09 518 712 98 1 Schlauchleitung DN 20x730 Hose assy. DN 20x730
10 518 872 98 1 Schlauchleitung DN 20x1050 Hose assy. DN 20x1050
11 518 873 98 1 Schlauchleitung DN 20x1300 Hose assy. DN 20x1300
12 518 714 98 1 Schlauchleitung DN 20x1630 Hose assy. DN 20x1630
13 518 200 98 3 Sicherungsscheibe Lock washer
14 307 800 99 1 Schraube Bolt
19 519 829 98 2 Scheibe Washer
20 308 460 99 2 Schraube Bolt
21 334 600 99 4 Mutter Nut
22 307 808 99 4 Schraube Bolt
23 938 509 40 1 Reservesystem Reserve system
24 770 563 73 1 Pump Pump
25 768 441 73 2 Nebenstromfilter By pass filter
31 950 446 40 1 Schauglas Level indicator
32 374 409 99 3 Stutzen Socket
33 516 160 98 3 Stutzen Socket
35 904 244 40 1 Deckel Cover
36 904 243 40 1 Dichtung Seal
37 307 805 99 6 Schraube Bolt
38 517 118 98 6 Sicherungsscheibe Lock washer

Leitungen zur Füllpumpe - Motoröl 360-1222a

Lines for Feed Pump - Engine Oil
04.05.2018 Seite 385
Einbau - Wasserkühler 360-1234a
Radiator Arr.
04.05.2018 Seite 386
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 986 642 40 1 Blech Plate
02 986 640 40 1 Blech Plate
03 1 Wasserkühler kpl. s. 991-0769 Radiator assembly s. 991-0769
04 936 267 40 1 Lüfterschutz Fan cage
05 956 155 40 1 Lüfterschutz Fan cage
06 956 170 40 1 Lüfterschutz Fan cage
07 936 280 40 2 Blech Plate
08 334 599 99 30 Mutter Nut
09 994 072 40 12 Blech Plate
10 510 745 98 24 Dehnhülse Resilient sleeve
11 308 782 99 24 Schraube Bolt
12 510 733 98 12 Dehnhülse Resilient sleeve
13 308 426 99 12 Schraube Bolt
14 340 507 99 6 Scheibe Washer
15 307 754 99 6 Schraube Bolt
16 507 596 98 15 Scheibe Washer
17 307 756 99 19 Schraube Bolt

Einbau - Wasserkühler 360-1234a

Radiator Arr.
04.05.2018 Seite 387
Kühlwasserleitungen 360-1240a
Coolant Water Lines
26.06.2018 Seite 388
Kühlwasserleitungen 360-1240a
Coolant Water Lines
26.06.2018 Seite 389
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 490 020 40 3 Schelle Clamp
02 956 153 40 1 Blech Plate
03 956 187 40 1 Platte Plate
04 956 190 40 1 Halter Retainer
05 515 792 98 3 Klemmpaar Clamp set
06 500 399 98 1 Anschweißplatte Weld on plate
07 954 043 40 1 Halter Plate
08 956 362 40 1 Blech Plate
09 984 759 40 1 Platte Plate
10 956 179 40 1 Sammelrohr Collecting pipe
11 956 185 40 1 Wasserrohr unten Water pipe lower
12 954 015 40 1 Rohrkrümmer Quarter bend elbow
13 956 180 40 1 Wasserrohr Water pipe
14 956 181 40 1 Wasserrohr Water pipe
15 956 182 40 1 Wasserrohr Water pipe
16 956 553 40 1 Wasserrohr Water pipe
17 951 705 40 10 Kühlwasserschlauch Cooling water hose
18 951 706 40 1 Kühlwasserschlauch Cooling water hose
19 951 719 40 1 Kühlwasserschlauch Cooling water hose
20 907 090 40 4 Schlauchschelle Clamp
21 951 249 40 20 Schlauchschelle Hose clamp
22 954 045 40 5 Halter Retainer
23 334 599 99 30 Mutter Nut
24 515 913 98 5 Klemmpaar Clamp set
25 518 060 98 5 Klemmpaar Clamp set
26 319 418 99 10 Schraube Bolt
27 319 136 99 10 Schraube Screw
28 374 415 99 2 Stutzen Socket
29 374 431 99 2 Stutzen Socket
30 518 705 98 1 Schlauchleitung DN 40x2550 Hose assy. DN 40x2550
31 517 738 98 1 Schlauchleitung DN 25x2500 Hose assy. DN 25x2500
32 510 745 98 4 Dehnhülse Resilient sleeve
33 308 559 99 4 Schraube Bolt
34 517 791 98 4 Schraube Bolt
35 307 782 99 3 Schraube Bolt
36 512 413 98 2 Schraube Bolt
37 334 600 99 2 Mutter Nut
38 517 123 98 8 Sicherungsscheibe Lock washer
39 308 645 99 2 Schraube Bolt
40 334 601 99 2 Mutter Nut
41 518 818 98 4 Schraube Bolt
42 517 118 98 4 Sicherungsscheibe Lock washer
43 307 802 99 4 Schraube Bolt
44 307 777 99 13 Schraube Bolt
45 507 037 98 15 Mutter Nut
46 374 408 99 1 Stutzen Socket
47 511 263 98 2 Gewindebolzen Thread pin
48 0443451210 8 Clip Clip
49 516 235 98 2 Stutzen Socket
50 516 160 98 2 Stutzen Socket
51 374 438 99 4 Stutzen Socket
52 305 992 99 2 Kugelhahn Ball cock
53 517 056 98 1 Stutzen Socket
Kühlwasserleitungen 360-1240a
Coolant Water Lines
26.06.2018 Seite 390
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
55 519 983 98 1 Schlauchleitung DN 20x550 Hose assy. DN 20x550
56 374 420 99 3 Stutzen Socket
57 950 467 40 1 Dichrtung Seal
58 518 547 98 4 Sicherungsscheibe Lock washer
59 307 779 99 4 Schraube Bolt
60 950 905 40 1 Dichtung Gasket
61 984 758 40 1 Platte Plate
62 515 362 40 1 Ölablasskupplung Oil drain coupling
63 340 507 99 2 Scheibe Washer
64 307 754 99 2 Schraube Bolt
70 507 596 98 6 Scheibe Washer
71 0443451510 6 Clip Clip
72 308 578 99 2 Schraube Bolt
73 308 576 99 2 Schraube Bolt
74 507 037 98 16 Mutter Nut
75 906 548 40 1 Schlauchleitung DN 8x1650 Hose assy. DN 8x1650
76 518 721 98 1 Schlauchleitung DN 8x1800 Hose assy. DN 8x1800
77 518 720 98 1 Schlauchleitung DN 8x1500 Hose assy. DN 8x1500
81 949 052 40 6 Halter Retainer
82 949 054 40 6 Halter Retainer
83 949 055 40 6 Schelle Clamp
84 340 612 99 12 Scheibe Washer
85 517 209 98 6 Dehnhülse Resilent sleeve
86 332 336 99 12 Mutter Nut
87 308 575 99 12 Schraube Bolt

Kühlwasserleitungen 360-1240a
Coolant Water Lines
26.06.2018 Seite 391
Kraftstoffbehälter 360-1280b
Fuel Tank
06.02.2019 Seite 392
Kraftstoffbehälter 360-1280b
Fuel Tank
06.02.2019 Seite 393
Kraftstoffbehälter 360-1280b
Fuel Tank
06.02.2019 Seite 394
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 983 399 40 1 Kraftstoffbehälter kpl. Fuel tank assy.
02 983 390 40 1 Kraftstoffbehälter MB Fuel tank
03 983 389 40 1 Tür kpl. Door assy.
04 903 998 40 1 Platte Plate
05 308 610 99 3 Schraube Bolt
06 939 281 40 1 Blech Plate
07 988 320 40 1 Schliessbolzen Lock pin
08 906 003 40 1 Gitterrost Grating
09 988 308 40 1 Gitterrost Grating
11 081 495 40 1 Schnellverschlusskupplung Quick disconnect coupling
081 497 40 1 Gegenstück zu Bild-Nr. 11 to fig.no. 11
12 081 496 40 1 Schutzkappe Protection cap
14 307 779 99 2 Schraube Bolt
15 320 441 99 6 Seshr Screw
16 334 600 99 9 Mutter Nut
17 324 741 40 3 Verschlussstopfen Plug
18 340 086 99 1 Dichtring Seal ring
19 517 118 98 6 Sicherungsscheibe Lock washer
20 502 354 98 8 Schraube Bolt
21 500 873 98 6 Schraube Bolt
22 317 318 40 8 Kunststoffolive Wing nut, plastic
23 317 319 40 8 Gewindeklotz Threaded block
25 904 680 40 2 Klappe Flap
26 959 552 40 1 Klappe Flap
27 390 199 40 6 Scharnier Hinge
31 988 317 40 1 Deckel Cover
32 518 580 98 2 Schelle Clamp
33 948 706 40 1 Flansch Flange
34 941 281 40 1 Kraftstoff-Receiver Fuel receiver
35 941 282 40 2 Entlueftungsventil Bleeder valve
36 941 283 40 1 Sensor Sensor
37 941 867 40 2 Schlauchleitung Hose assy.
39 518 393 98 1 Verschraubung Union
40 518 392 98 1 Verschraubung Union
41 941 289 40 1 Adapter Adapter
42 519 872 98 1 Schlauchleitung DN 12x2460 Hose assy. DN 12x2460
43 519 830 98 1 Schlauchleitung DN 06x2600 Hose assy. DN 06x2600
44 518 419 98 4 Klemmpaar Clamp set
45 509 057 98 3 Klemmpaar Clamp set
46 319 132 99 8 Schraube Screw
47 319 133 99 6 Schraube Screw
48 509 312 98 1 Sicherungsblech Locking plate
49 511 196 98 1 Deckplatte Cover plate
50 308 679 99 2 Schraube Bolt
51 509 646 98 6 Schraube Bolt
52 501 543 98 1 O-Ring O-ring
53 307 824 99 4 Schraube Bolt
54 518 391 98 1 O-Ring O-ring
55 504 190 98 1 O-Ring O-ring
56 916 746 40 1 Dichtung Seal
57 520 137 98 8 Schraube Bolt
58 517 121 98 12 Sicherungsscheibe Lock washer
59 360 873 40 1 Verschlussschraube Plug
Kraftstoffbehälter 360-1280b
Fuel Tank
06.02.2019 Seite 395
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
61 510 744 98 2 Dehnhülse Resilient sleeve
62 518 505 98 8 Klemmpaar Clamp set
63 505 712 98 8 Deckplatte Cover plate
64 308 542 99 16 Schraube Bolt
65 941 400 40 2 Schelle Clamp
66 517 120 98 38 Sicherungsscheibe Lock washer
67 948 775 40 1 Schellenhalter Clamp bracket
68 948 776 40 2 Halter Retainer
69 517 122 98 10 Sicherungsscheibe Lock washer
70 307 777 99 4 Schraube Bolt
71 507 037 98 6 Mutter Nut
72 970 329 40 1 Halter Retainer
73 307 808 99 2 Schraube Bolt
74 374 439 99 3 Stutzen Socket
75 951 994 40 1 2/2-Wege Koaxialventil 2/2-Way co-axial valve
76 516 187 98 1 Stutzen Socket
77 305 991 99 1 Kugelhahn Ball cock
78 516 161 98 1 Stutzen Socket
79 516 189 98 1 Stutzen Socket
80 989 558 40 1 Kantblech Plate
81 371 928 99 1 Stutzen Socket
82 461 806 40 1 Kugelhahn Ball cock
83 518 053 98 1 Klemmpaar Clamp set
84 308 541 99 2 Schraube Bolt
85 511 857 98 1 Deckplatte Cover plate
86 621 125 40 1 Stutzen Socket
87 372 875 99 1 Verschraubung Union
88 307 775 99 2 Schraube Bolt
89 307 754 99 4 Schraube Bolt
90 334 599 99 4 Mutter Nut
101 949 394 40 2 Scharnier kpl. Hinge assy.
102 167 693 40 * Flexibler Kantenschutz Flex. Header
103 509 242 98 4 Schraube Bolt
104 507 037 98 4 Mutter Nut
105 516 143 98 4 Dehnhülse Resilient sleeve
106 982 070 40 1 Hebelverschluss li. Fastener
107 988 309 40 1 Riegel Interlock
108 345 178 99 1 Spannstift Dowel pin
111 621 108 40 1 Bolzen Pin
112 390 600 40 2 Buchse Bushing
113 390 601 40 1 Buchse Bushing
114 340 612 99 1 Scheibe Washer
115 342 061 99 1 Splint Cotter pin
116 350 562 99 1 Schmiernippel Grease nipple
117 081 480 40 1 Scharnierstift Hinge pin
121 520 015 98 16 Schraube (Normaltemperatur) Bolt (Standard)
121 520 016 98 16 Schraube (Tieftemperatur) Bolt (Cold weather design)
122 511 766 98 4 Dehnhülse Resilient sleeve
123 255 056 40 12 Scheibe Washer
125 941 444 40 1 Hebel Handle
126 907 941 40 1 Distanzbuchse Distance bushing
127 941 563 40 1 Achse Axle
128 941 447 40 1 Rosette Collar
Kraftstoffbehälter 360-1280b
Fuel Tank
06.02.2019 Seite 396
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
129 941 451 40 1 Rosette Collar
130 941 450 40 1 Verschlussnocken Closing cam
131 941 448 40 1 Hebelverschluss li. Accessory l.h.
* Meterware, bei Bestellung Länge angeben Bulkware, state length required

Kraftstoffbehälter 360-1280b
Fuel Tank
06.02.2019 Seite 397
Hauptölbehälter 360-1801a
Main Oil Tank
22.03.2018 Seite 398
Hauptölbehälter 360-1801a
Main Oil Tank
22.03.2018 Seite 399
Hauptölbehälter 360-1801a
Main Oil Tank
22.03.2018 Seite 400
Hauptölbehälter 360-1801a
Main Oil Tank
22.03.2018 Seite 401
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 957 220 40 1 Ölbehälter MB Oil tank MB
02 910 951 40 5 Filterdeckel Filter cover
03 970 792 40 5 Deckel Cover
04 957 240 40 1 Fallrohrhalter kpl. Leader bracket assy.
05 436 040 40 1 Klemmbügel U-bolt
06 366 504 40 5 Druckfeder Compression spring
07 910 954 40 5 Buchse Bushing
08 970 743 40 6 Deckel Cover
09 957 235 40 1 Leckölrohrleitung Leak oil pipe
10 389 472 40 1 Dichtung Seal
11 4 Rücklauffilter s. 991-0349 Return oil filter s. 991-0349
12 2 Belüftungsfilter, kpl. s. 090-5586 Aeration filter, assy. s. 090-5586
13 904 748 40 1 Absperrklappe Butterfly valve
14 081 495 40 1 Schnellverschlusskupplung Quick disconnect coupling
081 497 40 1 Gegenstück zu Bild-Nr. 14 Counter part to fig-no. 14
15 081 496 40 1 Schutzkappe Protection cap
16 916 746 40 1 Dichtung Seal
17 960 972 40 1 Gitterrost Grating
18 957 205 40 1 Sieb Ölbehälter Filter oil tank
19 630 086 40 1 Klemmbügel U-bolt
20 502 119 98 5 O-Ring O-ring
21 006 739 98 6 O-Ring O-ring
22 440 723 40 1 Kompensator Compensator
23 304 309 99 2 Schraube Bolt
24 304 327 99 4 Schraube Bolt
25 307 845 99 2 Schraube Bolt
26 938 209 40 1 Steigrohr kpl. Standpipe assy.
27 517 122 98 12 Sicherungsscheibe Lock washer
28 334 686 99 22 Mutter Nut
29 307 752 99 48 Schraube Bolt
30 307 777 99 4 Schraube Bolt
31 308 874 99 5 Schraube Bolt
32 308 670 99 4 Schraube Bolt
33 389 473 40 4 Dichtung Seal
34 319 187 99 4 Schraube Screw
35 316 213 99 4 Scheibe Washer
36 308 675 99 6 Schraube Bolt
37 340 510 99 4 Scheibe Washer
38 517 121 98 44 Sicherungsscheibe Lock washer
39 500 716 40 1 Flansch Flange
40 340 470 99 12 Scheibe Washer
41 907 564 40 1 Flüssigkeitsstand-Anzeige mit Fluid level indicator with swimming
Schwimmkugel inclusive Bild-Nr.42,43 ball inclusive fig.nos 42,43
42 972 099 2 O-Ring O-ring
43 511 602 98 2 Hohlschraube Banjo bolt
44 517 583 98 1 O-Ring O-ring
45 939 445 40 1 Winkel Angle
46 592 810 40 1 Schelle Clamp
47 516 041 98 1 Schlauchleitung DN 10x400 Hose assy. DN 10x400
48 334 599 99 8 Mutter Nut
49 500 333 98 8 Schraube Bolt
50 316 212 99 8 Scheibe Washer
51 516 235 98 1 Stutzen Socket
Hauptölbehälter 360-1801a
Main Oil Tank
22.03.2018 Seite 402
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
52 516 160 98 5 Stutzen Socket
53 940 730 40 1 4/2 Wegeventil 4/2 way directional spool valve
797 167 73 Magnetspule zu Bild-Nr.53 Solenoid for fig-no.53
796 627 73 Dichtsatz zu Bild Nr. 53 Seal kit for fig no:53
54 180 325 40 1 Grundplatte Base plate
55 514 340 98 4 Schraube Screw
56 933 881 40 1 Halter Retainer
57 319 132 99 4 Schraube Screw
58 507 025 98 2 Mutter Nut
59 515 553 98 1 Schlauchleitung DN 10x700 Hose assy. DN 10x700
60 516 175 98 1 Stutzen Socket
61 551 987 40 2 Verschraubung Union
62 371 459 99 2 Stutzen Socket
63 516 157 98 2 Stutzen Socket
64 374 436 99 2 Stutzen Socket
65 255 694 40 2 Verschlussschraube Plug
66 1 Rücklauffilter s. 991-1224 Return oil filter s. 991-1224
67 515 820 98 1 Schlauchleitung DN 12x530 Hose DN 12x530
68 953 320 40 1 Halter Retainer
69 350 768 99 4 Scheibe Washer
70 909 072 40 1 Stange Rod
71 350 562 99 1 Schmiernippel Grease nipple
72 345 052 99 3 Spannstift Dowel pin
73 769 653 73 1 Näherungsschalter Switch
74 317 319 40 8 Gewindeklotz Threaded block
75 317 318 40 8 Kunststoffolive Wing nut, plastic
76 502 354 98 8 Schraube Bolt
77 502 631 98 1 Klemmpaar Clamp set
81 507 037 98 2 Mutter Nut
82 501 323 98 2 Scheibe Washer
83 307 779 99 2 Schraube Bolt
84 501 542 98 2 Flanschhälfte Half flange
85 960 971 40 1 Gitterrost Grating
86 374 407 99 1 Stutzen Socket
91 386 698 40 1 Ventilblock Valve block
92 1 Druckbegrenzungsventil, kpl. s. 991-0413b Pressure relief valve, assy. s.
991-0413b
95 957 236 40 1 Anschluss Schiene Connection rail
96 957 234 40 1 Konsole Console
97 507 564 98 8 Scheibe Washer
98 307 805 99 2 Schraube Bolt
99 334 600 99 4 Mutter Nut
100 308 603 99 2 6 ktshr Hex screw m12x
101 518 596 98 2 Rohrschelle Pipe clamp
105 901 859 40 1 Steigrohr oben Standpipe top
106 938 503 40 1 Steigrohr unten Standpipe lower
107 938 504 40 1 Steigrohr mitte Standpipe middle
108 941 102 40 1 Filter Filter
110 308 668 99 8 Schraube Bolt
111 308 666 99 8 Schraube Bolt
113 180 477 40 8 Verschlussschraube Plug
116 374 409 99 4 Stutzen Socket
118 515 882 98 1 Verschraubung Union
Hauptölbehälter 360-1801a
Main Oil Tank
22.03.2018 Seite 403
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
119 654 458 40 2 Ventil Valve
120 516 281 98 1 Stutzen Socket
121 520 101 98 1 Schlauch DN 20x5150 Hose assy. DN 20x5150
122 946 145 40 1 Rohr Pipe
123 906 752 40 2 Schneidring Olive
124 371 277 99 2 Überwurfmutter Union nut
125 518 369 98 1 Klemmpaar Clamp set
126 319 133 99 2 Schraube Screw
128 255 985 40 1 Verschlussschraube Plug
129 255 171 40 1 Verschlussschraube Plug
130 515 812 98 3 Kupplung Coupling
131 171 260 40 1 Stopfen Plug
132 168 474 40 2 Verschlussschraube Plug
133 173 494 40 1 Verschlussschraube Plug
134 940 022 40 1 Verschlussschraube Plug
135 324 550 40 1 Verschlussschraube Plug
136 360 873 40 1 Verschlussschraube Plug
137 324 672 40 1 Verschlussschraube Plug
141 975 153 40 1 Deckel Cover
142 999 187 40 2 Ölnebelabscheider Oil aerosol separator
143 799 975 73 2 Filterelement mit O-Ring Filter element with o-ring
144 307 775 99 8 Schraube Bolt
151 904 620 40 1 Schild Oelstand Decal oil level
152 507 596 98 4 Scheibe Washer
153 340 464 99 4 Scheibe Washer
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Hauptölbehälter 360-1801a
Main Oil Tank
22.03.2018 Seite 404
Rücklaufleitungen Hauptpumpen 360-1828
Return Oil Pipe / Main Pump
12.05.2017 Seite 405
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 518 856 98 1 Schlauchleitung DN32x2860 Hose assy. DN32x2860
02 518 745 98 1 Schlauchleitung DN32x2050 Hose assy. DN32x2050
03 518 765 98 1 Schlauchleitung DN32x2650 Hose assy. DN32x2650
04 518 747 98 1 Schlauchleitung DN32x2750 Hose assy. DN32x2750
05 518 748 98 1 Schlauchleitung DN25x1920 Hose assy. DN25x1920
06 519 462 98 1 Schlauchleitung DN25x1700 Hose assy. DN25x1700
07 950 532 40 1 Schlauchleitung DN76x1455 Hose assy. DN76x1455
08 941 279 40 4 Stutzen Socket
09 941 295 40 2 Stutzen Socket
10 319 442 99 4 Schraube Bolt
11 511 858 98 2 Deckplatte Cover plate
12 308 540 99 4 Schraube Bolt
13 518 546 98 4 Scheibe Washer
14 518 038 98 2 Klemmpaar Clamp set
15 962 704 40 1 Halter Retainer
16 514 035 98 2 O-Ring O-ring
17 517 558 98 4 O-Ring O-ring
21 501 543 98 2 O-Ring O-ring
22 501 542 98 4 Flanschhälfte Half flange
26 374 431 99 2 Verschraubung Union
27 374 422 99 4 Verschraubung Union

Rücklaufleitungen Hauptpumpen 360-1828

Return Oil Pipe / Main Pump
12.05.2017 Seite 406
Einbau - Fahrerkabine 360-1905a
Operator´s cab arr.
03.09.2018 Seite 407
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
100 1 siehe EL-Blatt Fahrerkabine see page operator's cab
01 979 310 40 1 Zwischenpodest Stage
02 979 302 40 1 Geländer Rail
03 922 812 40 1 Geländer Rail
04 972 134 40 1 Geländer Rail
05 962 041 40 1 Tür Door
06 956 952 40 2 Scharnier kpl., rechts Hinge, kpl. right
07 957 290 40 1 Gitterrost Grating
08 959 520 40 1 Gitterrost Grating
09 901 914 40 1 Gitterrost Grating
10 959 530 40 1 Gitterrost Grating
11 901 927 40 1 Gitterrost Grating
12 901 905 40 4 Adapterblech Adapter plate
13 913 139 40 2 Adapterblech Adaptor plate
14 913 141 40 2 Adapterblech Adaptor plate
15 901 855 40 18 Dämpfer Absorber
16 913 142 40 2 Winkel Angle
17 913 143 40 2 Winkel Angle
18 906 021 40 2 Gitterrost Grating
19 510 728 98 44 Dehnhülse Resilient sleeve
20 512 958 98 72 Dehnhülse Resilient sleeve
21 308 886 99 44 Schraube Bolt
21 501 111 98 44 Schraube (Tieftemperatur) Bolt (Cold weather design)
22 308 435 99 72 Schraube Bolt
22 516 576 98 72 Schraube (Tieftemperatur) Bolt (Cold weather design)
23 332 353 99 76 Mutter Nut
23 516 577 98 76 Mutter (Tieftemperatur) Nut (Cold weather design)
24 316 216 99 72 Scheibe Washer
25 317 319 40 24 Gewindeklotz Threaded block
26 317 318 40 8 Kunststoffolive Wing nut, plastic
27 502 354 98 8 Schraube Bolt
28 307 757 99 22 Schraube Bolt
29 517 121 98 16 Sicherungsscheibe Lock washer
30 307 600 99 2 Schraube Bolt
31 340 467 99 4 Scheibe Washer
32 334 599 99 12 Mutter Nut
33 972 135 40 2 Rohr Pipe
34 180 894 40 2 Verschlussstopfen Plug
35 518 266 98 26 Klemmpaar Clamp set
36 534 008 99 26 Deckplatte Cover plate
37 308 434 99 52 Schraube Bolt
38 518 200 98 52 Sicherungsscheibe Lock washer
39 517 122 98 8 Sicherungsscheibe Lock washer
40 307 775 99 8 Schraube Bolt
41 308 560 99 4 Schraube Bolt
42 340 464 99 16 Scheibe Washer
43 365 761 40 6 Schraube Bolt
44 307 810 99 4 Schraube Bolt
45 334 600 99 1 Mutter Nut
46 956 950 40 1 Riegel Catch
47 308 608 99 1 Schraube Bolt
48 517 118 98 8 Sicherungsscheibe Lock washer
51 979 315 40 1 Geländer Rail
Einbau - Fahrerkabine 360-1905a
Operator´s cab arr.
03.09.2018 Seite 408
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
52 979 311 40 1 Geländerrohr Rail pipe
53 930 031 40 1 Riegel Catch
54 517 697 98 1 Bolzen Pin
55 340 605 99 1 Scheibe Washer
56 342 045 99 1 Splint Cotter pin
57 098 955 40 2 Schlüsselring Ring
58 472 688 99 * Kette Chain
61 308 321 99 26 Schraube Bolt
61 501 446 98 26 Schraube (Tieftemperatur) Bolt (Cold weather design)
62 510 733 98 26 Dehnhülse Resilient sleeve
63 514 101 98 2 Schraube, Werkzeug- 140mm Bolt, Tool- 140mm
65 081 480 40 2 Scharnierstift Hinge pin
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Einbau - Fahrerkabine 360-1905a

Operator´s cab arr.
03.09.2018 Seite 409
Kamerasystem 360-1960b
Camerasystem
31.08.2018 Seite 410
Kamerasystem 360-1960b
Camerasystem
31.08.2018 Seite 411
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 987 381 40 ** 1 Kabelbaum Kamera Fahrer Harness camera driver
02 987 382 40 ** 1 Kabelbaum Kamera Gegengewicht Harness camera counterweight
03 996 101 40 ** 1 Kabelbaum Kamera Kabine Harness camera cabine
04 954 957 40 1 Halter Web-Cam GG Retainer Web-Cam
05 957 956 40 1 Halter Retainer
06 993 180 40 1 Halter Retainer
08 987 384 40 ** 1 Kabelbaum Kamera Kabine Control Box Harness camera cab control box
09 999 832 40 3 Kamera Camera
10 950 451 40 3 Monitor (inkl. Kontroller + Kabel) Monitor (incl. Controller + Cable)
11 907 957 40 3 Adapterkabel Adapter cable
12 950 737 40 1 Scheinwerfer kpl. Head light assy.
13 907 829 40 1 Sicherungsautomat 10A Breaker 10A
14 507 596 98 26 Scheibe Washer
15 340 465 99 28 Scheibe Washer
16 340 467 99 4 Scheibe Washer
17 517 118 98 4 Sicherungsscheibe Lock washer
18 307 804 99 4 Schraube Bolt
19 307 805 99 4 Schraube Bolt
20 507 037 98 28 Mutter Nut
21 334 600 99 4 Mutter Nut
22 941 482 40 2 Gewindebolzen Thread pin
23 907 714 40 1 Kabelverschraubung Cable union
24 0443452110 43 Clip Clip
25 0819320010 1 Clip Clip
31 948 061 40 1 Halter Retainer
32 934 449 40 1 Halter Retainer
33 319 148 99 2 Schraube Bolt
34 340 465 99 10 Scheibe Washer
35 507 037 98 2 Mutter Nut
36 319 147 99 8 Schraube Bolt
37 506 307 98 5 Klemmpaar Clamp Set
38 341 419 99 6 Schraube Screw
39 948 094 40 3 Adapterplatte Adapter plate
40 320 005 99 12 Schraube Screw
41 334 649 99 12 Mutter Nut
42 340 459 99 12 Scheibe Washer
43 954 901 40 1 Blech Plate
44 954 902 40 1 Blech Plate
45 270 288 40 * Verdrahtungskanal 40x25 Wiring channel 40x25
46 954 903 40 3 Kantblech Plate
47 518 414 98 4 Schraube Bolt
48 319 131 99 12 Schraube Screw
49 940 716 40 * Zellgummiband Rubber cord
50 511 858 98 5 Deckplatte Cover plate
51 507 025 98 22 Mutter Nut
52 948 099 40 3 Kantblech Plate
53 948 095 40 3 Klemme Clamp
54 948 097 40 3 Klemme Clamp
55 954 910 40 1 Halter Retainer
56 270 905 40 * Kabelkanal Cable channel
57 954 911 40 1 Halter Retainer
58 307 727 99 8 Schraube Screw
59 340 463 99 20 Scheibe Washer
Kamerasystem 360-1960b
Camerasystem
31.08.2018 Seite 412
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
60 979 207 40 ** 1 Kabelbaum Kamera Kabine 20K464 Harness camera cabine 20K464
61 979 208 40 ** 1 Kabelbaum Kamera Kabine 20K467 Harness camera cabine 20K467
62 979 209 40 ** 1 Kabelbaum Kamera Kabine 20K470 Harness camera cabine 20K470
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required
** Bestellung von Kabelbäumen nur unter Order of harnesses only by providing
Angabe der Maschinen-Baunummer of the serial machine number

Kamerasystem 360-1960b
Camerasystem
31.08.2018 Seite 413
Einbau - Klimaanlage 360-2040
Air Condition Arr.
20.03.2018 Seite 414
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 1 Klimagerät s. 991-1362 Air conditioning unit s. 991-1362
02 794 711 73 1 Temperaturfühler Sensor
05 799 519 73 1 Dichtung Seal
06 2 Dichtung Seal
07 2 Schlauch Hose
08 798 988 73 4 Schlauch Hose
09 513 745 98 3 Schraube Bolt
10 500 853 98 4 Schraube Bolt
11 512 543 98 4 Mutter Nut
12 510 682 98 11 Scheibe Washer
13 007 666 98 2 Schelle Clamp
14 374 933 99 8 Schelle Clamp
15 907 185 40 1 Schlauch DN 16 x 11000 Hose DN 16 x 11000
16 907 186 40 1 Schlauch DN 12 x 11000 Hose DN 12 x 11000
17 518 200 98 3 Sicherungsscheibe Lock washer
18 044 345 23 1 Schelle Ø23,5 Clamp Ø23,5
12
19 0443451912 1 Clip Ø19 Clip Ø19
20 307 802 99 1 Schraube Bolt
21 332 334 99 1 Mutter Nut
22 655 730 40 * Schlauch Hose
23 374 924 99 3 Schelle Clamp
24 516 635 98 1 Verschraubung Union
25 906 347 40 1 Schneidring Olive
26 371 274 99 1 Überwurfmutter Union nut
27 215 424 99 * Rohr Ø 12 Pipe Ø 12
28 504 987 98 5 Schellenhälfte Half clamp
29 319 132 99 10 Schraube Screw
30 634 479 40 1 Verschraubung Union
31 215 83 99 * Rohr Ø 20 Pipe Ø 20
32 906 351 40 2 Schneidring Olive
33 371 260 99 2 Überwurfmutter Union nut
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Einbau - Klimaanlage 360-2040

Air Condition Arr.
20.03.2018 Seite 415
Elektroteile - Leiter 360-2242c
Electric Parts - Ladder
25.09.2018 Seite 416
Elektroteile - Leiter 360-2242c
Electric Parts - Ladder
25.09.2018 Seite 417
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 996 124 40 ** 1 Kabelbaum Leiter Harness ladder
02 996 125 40 ** 1 Kabelbaum Aufstieg Harness step
03 986 841 40 ** 1 Kabelbaum Podest 70X170-70S084/084b Harness Platform
70X170-70S084/084b
04 0443451510 20 Clip Clip
05 507 596 98 34 Scheibe Washer
06 340 465 99 37 Scheibe Washer
07 507 037 98 37 Mutter Nut
08 518 080 98 1 Dehnhülse Resilent sleeve
09 0043551510 2 Schelle Ø 15 Clamp Ø 15
10 2080619170 1 Clip Ø 40 Clip Ø 40
11 0043450610 3 Schelle Ø 6,4 Clamp Ø 6,4
12 0443452711 3 Clip Ø 27 Clip Ø 27
13 0819320010 5 Clip Clip
14 0443451210 2 Schelle Ø 12 Clip Ø 12
15 966 534 40 3 Näherungsschalter kpl. Switch assy.
16 334 649 99 2 Mutter Nut
17 340 459 99 6 Scheibe Washer
18 319 409 99 2 Schraube Screw
19 948 816 40 1 Blech Plate
20 941 482 40 9 Gewindebolzen Thread Pin
21 999 402 40 1 Steckdose kpl. Socket assy.
22 951 260 40 3 Abriebschutz Abrasion protection
23 056 070 40 13 Kabelhülse 1,0-1,5 Cable sleeve 1,0-1,5
24 635 042 40 3 Aderendhülse 1,5 Wire end ferrule 1,5
25 941 777 40 13 Schild Plate
26 174 411 40 26 Kabelband Cable strap
27 0819216300 2 Keil Wedge
28 951 509 40 1 Schutzgehäuse Cover
29 0819105320 18 Stiftkontakt MALE Pin contact MALE
30 621 698 40 11 Kontaktstecker 1-2 qmm MALE Contact plug 1-2 qmm MALE
31 907 623 40 2 Verschraubung Union
32 517 322 98 3 Kabelmutter Cable nut
40 950 123 40 1 Steckdose MALE Socket MALE
41 941 880 40 4 Stecker Plug
42 950 951 40 1 Stecker Plug
43 950 130 40 1 Schutzkappe Protection cap
44 940 852 40 5 Blindstopfen Plug
45 950 940 40 1 Schutzgehäuse Cover
46 0819150808 1 Mutter Nut
47 950 318 40 1 Federring Seal ring
48 950 898 40 1 Dichtring Seal ring
49 0819213400 4 Keil Wedge
50 0819105420 15 Buchsenkontakt Female Contakt
51 941 791 40 1 Gummitülle Rubber Grommet
52 896 520 40 4 Verschlussbolzen End Pin
53 621 699 40 3 Buchsenkontakt 1-2mm Female Contakt 1-2mm
54 0819216400 1 Keil Wedge
60 941 881 40 1 Steckdose Plug
61 081 921 33 1 Keil Pin
00
63 940 271 40 2 Verschraubung Union
64 517 322 98 2 Kabelmutter Cable nut
Elektroteile - Leiter 360-2242c
Electric Parts - Ladder
25.09.2018 Seite 418
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
70 950 525 40 2 Zustimmtaster Leiter Confirm Button Ladder
71 321 010 99 16 Schraube Screw
72 950 726 40 4 Blindstopfen Plug
73 940 726 40 1 Lichtschalter Light switch
74 950 899 40 5 Dichtung Seal
80 940 727 40 1 Leitertaster Ladder Button
91 955 670 40 3 Stecker Plug
92 999 497 40 3 Näherungsschalter Switch
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required
** Bestellung von Kabelbäumen nur unter Order of harnesses only by providing
Angabe der Maschinen-Baunummer of the serial machine number

Elektroteile - Leiter 360-2242c

Electric Parts - Ladder
25.09.2018 Seite 419
Verkabelung PVG 360-2255a
Cables Pump Distributor Gear
17.04.2018 Seite 420
Verkabelung PVG 360-2255a
Cables Pump Distributor Gear
17.04.2018 Seite 421
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 987 343 40 ** 1 Kabelbaum PVG Harness PDG
02 992 680 40 2 Kabelhalter Cable retainer
03 992 691 40 1 Kabelhalter Cable retainer
04 992 690 40 1 Kabelhalter Cable retainer
06 979 007 40 2 Halter Retainer
07 950 847 40 1 Temperatursensor 59B049 Temperature sensor 59B049
08 0819320010 11 Clip Clip
09 0443451510 20 Clip Ø 15 Clip Ø 15
10 0443452711 3 Clip Ø 27 Clip Ø 27
11 0443453211 1 Clip Ø 32 Clip Ø 32
12 2080619170 5 Clip Ø 40 Clip Ø 40
13 517 122 98 27 Sicherungsscheibe Lock washer
14 517 124 98 7 Sicherungsscheibe Lock washer
15 307 773 99 21 Schraube Bolt
16 307 777 99 3 Schraube Bolt
17 307 842 99 7 Schraube Bolt
18 514 921 98 6 Mutter Nut
21 950 845 40 1 Temperatursensor 59B015 Temperature sensor 59B015
22 950 281 40 1 Druckmessumformer 59B162 Pressure measuring transducer
59B162
23 507 037 98 11 Mutter Nut
24 507 596 98 11 Scheibe Washer
25 340 465 99 11 Scheibe Washer
26 510 746 98 7 Dehnhülse Resilient sleeve
27 0443451910 7 Schelle Clip
31 950 112 40 1 Stecker Plug
32 950 136 40 1 Stecker Plug
33 941 880 40 3 Stecker Plug
34 950 189 40 8 Stecker Plug
35 0819105320 36 Stiftkontakt Pin contact
36 0819105420 33 Buchsenkontakt Female contact
37 940 852 40 9 Blindstopfen Plug
38 950 132 40 1 Schutzkappe Protection cap
39 950 131 40 1 Schutzkappe für Stecker Protection cap
40 0819213400 3 Keil Wedge
41 081 921 24 8 Keil Wedge
00
42 941 791 40 3 Gummitülle Rubber grommet
43 950 190 40 8 Gummitülle Rubber grommet
44 896 520 40 11 Verschlussbolzen End pin
45 941 777 40 13 Schild Plate
46 174 411 40 26 Kabelband Cable strap
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required
** Bestellung nur unter Angabe des Order only by providing of installation
Einbauortes und der Maschinen- location and the serial machine
Baunummer number

Verkabelung PVG 360-2255a

Cables Pump Distributor Gear
17.04.2018 Seite 422
Elektroteile Schmieranlage 360-2322
Electric Parts Lube System
25.09.2018 Seite 423
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 987 359 40 ** 1 Kabelbaum 11X033-62X130 Harness 11X033-62X130
02 987 360 40 ** 1 Kabelbaum Harness
03 952 010 40 2 Halter Retainer
04 954 101 40 4 Aufbauschraube Build-up screw
05 307 637 99 4 Schraube Bolt
06 307 445 99 2 Schraube Bolt
07 507 596 98 22 Scheibe Washer
08 340 465 99 44 Scheibe Washer
09 507 037 98 48 Mutter Nut
11 0443451210 15 Schelle Ø 12 Clip Ø 12
12 0443451510 4 Clip Ø 15 Clip Ø 15
13 0443451910 7 Schelle Ø 19 Clip Ø 19
14 0443452511 2 Clip Ø 25,5 Clip Ø 25,5
15 0443452711 2 Clip Ø 27 Clip Ø 27
21 621 548 40 2 Stecker Plug
22 950 136 40 1 Stecker Plug
23 906 696 40 2 Schutzkappe Protection cap
24 950 131 40 1 Schutzkappe für Stecker Protection cap
25 0819105420 22 Buchsenkontakt Female contact
26 0819105320 24 Stiftkontakt Pin contact
27 940 852 40 17 Blindstopfen Plug
28 941 777 40 13 Schild Plate
29 174 411 40 26 Kabelband Cable strap
31 950 110 40 1 Stecker Plug
32 950 189 40 4 Stecker Plug
33 346 524 40 3 Winkelstecker Elbow plug
34 950 132 40 1 Schutzkappe Protection cap
35 896 520 40 14 Verschlußbolzen End pin
36 081 921 24 4 Keile Wedges
00
37 950 190 40 4 Gummitülle Rubber grommed
41 987 390 40 ** 1 Kabel Enddruckwächter TLE Harness final pressure control BHE
62X140-80B043 62X140-80B043
42 519 091 98 35 Scheibe Washer
43 518 299 98 35 Scheibe Washer
44 514 921 98 35 Mutter Nut
45 907 854 40 35 Gewindebolzen Thread pin
46 987 394 40 ** 1 Kabel Enddruckwächter KSE Harness final pressure control BBE
62X140-80B043 62X140-80B043
47 307 775 99 13 Schraube Bolt
48 340 111 99 3 Scheibe Washer
49 516 142 98 2 Dehnhülse Resilient sleeve
51 950 443 40 2 Steckdose Socket
52 907 703 40 4 Kabelverschraubung Cable union
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required
** Bestellung nur unter Angabe des Order only by providing of installation
Einbauortes und der Maschinen- location and the serial machine
Baunummer number

Elektroteile Schmieranlage 360-2322

Electric Parts Lube System
25.09.2018 Seite 424
Elektroteile - Feuerlöschanlage 360-2415a
Electric parts - Fire extinguish equipment
19.02.2019 Seite 425
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 993 387 40 1 Kabelbaum 10P351-11X034 Harness 10P351-11X034
02 507 596 98 4 Scheibe Washer
03 518 299 98 5 Scheibe Washer
04 514 921 98 5 Mutter Nut
05 0443450510 4 Schelle Clamp
06 0443451510 1 Schelle Clamp
07 517 573 98 1 Dehnhülse Resilient sleeve
15 950 136 40 1 Stecker Plug
16 0819105320 2 Stiftkontakt Pin contact
17 940 852 40 12 Blindstopfen Plug
18 950 131 40 1 Schutzkappe für Stecker Protection cap
19 907 623 40 2 Verschraubung Union
20 907 972 40 1 Verschraubung Union
21 056 070 40 2 Kabelhülse 1,0-1,5 Cable sleeve 1,0-1,5
22 941 777 40 2 Schild Plate
23 174 411 40 4 Kabelband Cable strap
24 655 650 40 * Schutzschlauch Protective tube
25 907 178 40 * Schutzschlauch Protective tube
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Elektroteile - Feuerlöschanlage 360-2415a

Electric parts - Fire extinguish equipment
19.02.2019 Seite 426
Hydr, Zylinder mit Speicher 535-1027a
Hydr. Cylinder with Accumulator
13.03.2019 Seite 427
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 972 198 40 1 Hydraulik Zylinder kpl. Hydraulic cylinder assy.
02 1 Hydraulik Zylinder s. 991-1341 Hydraulic cylinder s. 991-1341
03 516 186 98 2 Stutzen Socket
04 517 289 98 1 Verschraubung Union
05 374 470 99 2 Stutzen Socket
06 515 814 98 2 Kupplung Coupling
07 979 625 40 1 Rohleitung Kpl. Pipe assy.
08 972 183 40 1 Blende Orifice
09 979 626 40 1 Rohleitung Kpl. Pipe assy.
10 516 175 98 1 Stutzen Socket
11 371 275 99 2 Überwurfmutter Union nut
12 519 527 98 2 Verschraubung Union
13 516 271 98 1 Stutzen Socket
14 979 619 40 3 Rohleitung Kpl. Pipe assy.
15 516 158 98 1 Stutzen Socket
16 551 442 40 1 Rückschlagventil Non-return valve
20 * 1 Membranspeicher Diaphragm-type accumulator
* Ländervorschrift: siehe Bau-Karte National Regulations: see Machine
Record

Hydr, Zylinder mit Speicher 535-1027a

Hydr. Cylinder with Accumulator
13.03.2019 Seite 428
Blasen-Druckspeicher 090-0270b
Pressure Accumulator
07.06.2016 Seite 429
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 959 329 40 Blasenspeicher Accumulator
01 239 441 40 Blasenspeicher Accumulator
01 979 485 40 Blasenspeicher Accumulator
01 959 328 40 Blasenspeicher Accumulator
01 979 486 40 Blasenspeicher Accumulator
01 979 487 40 Blasenspeicher Accumulator
01 979 488 40 Blasenspeicher Accumulator
01 940 922 40 Blasenspeicher Accumulator
10 799 944 73 1 Blase kpl. (Pos.11-16) Bladder assy. (fig.11-16)
11 * 1 Blase Bladder
12 * 1 Gasventileinsatz Gas valve insert
13 * 1 Haltemutter Lock nut
14 * 1 Dichtkappe Seal cap
15 * 1 Ventilschutzkappe Valve protection cap
16 * 1 O-Ring O-ring
20 799 945 73 1 Ölventil kpl.(Pos.21-28) Oil valve assy. (fig.21-28)
21 * 1 Ventil Valve
22 * 1 Ring get. Anti-extrusionsring
23 * 1 Kammerungsring Washer
24 * 1 O-Ring O-ring
25 * 1 Distanzring Spacer
26 * 1 Nutmutter Lock nut
27 * 1 Entlüftungsschraube Vent screw
28 * 1 Stützring Support ring
29 * 1 O-Ring O-ring
30 999 544 1 Reduzierstück Adapter
35 799 946 73 Dichtungssatz (Pos.16; 23; 24 u. 27- 29) Seal kit (fig.16; 23; 24 a. 27-29)
36 799 947 73 Rep.-Satz (Pos. 10 u. Dichtsatz) Repair kit (Pos.10 a. seal kit)
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately
** Ländervorschrift siehe Abweichung BaukarteDeviations of the machine record acc.
to regional prescription

Blasen-Druckspeicher 090-0270b
Pressure Accumulator
07.06.2016 Seite 430
Abspritzventil, vorgesteuert 090-0359a
Bleed-Off Valve, Pre-controlled
04.09.2015 Seite 431
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 906 861 40 Abspritzventil, vorgesteuert, kpl. ohne Bleed-off valve, pre-controlled assy.
Druckeinstellung without pressure adjustment
Feineinstellung am Geraet vornehmen Fial resetting after mounting required
356 197 40 Ventil, vorgesteuert, kpl. 150bar Valve, pre-controlled assy. 150bar
356 198 40 Ventil, vorgesteuert, kpl. 350bar Valve, pre-controlled assy. 350bar
324 559 40 Ventil, vorgesteuert, kpl. 125bar Valve, pre-controlled assy. 125bar
414 238 40 Ventil, vorgesteuert, kpl. 180bar Valve, pre-controlled assy. 180bar
414 239 40 Ventil, vorgesteuert, kpl. 190bar Valve, pre-controlled assy. 190bar
655 571 40 Ventil, vorgesteuert, kpl. 310bar Valve, pre-controlled assy. 310bar
906 711 40 Ventil, vorgesteuert, kpl. 280bar Valve, pre-controlled assy. 280bar
414 967 40 Ventil, vorgesteuert, kpl. 330bar Valve, pre-controlled assy. 330bar
621 732 40 Ventil, vorgesteuert, kpl. 320bar Valve, pre-controlled assy. 320bar
02 1 Druckbegrenzungsventil s. 991-1445 Pressure relief valve s. 991-1445
03 368 097 40 2 Stützring Support ring
04 519 254 98 2 O-Ring O-ring
05 799 756 73 1 Dichtsatz zu Bild-Nr. 02 Seal kit to fig-no: 02

Abspritzventil, vorgesteuert 090-0359a

Bleed-Off Valve, Pre-controlled
04.09.2015 Seite 432
Fahrwerksbremsventil 090-0392a
Travelling Gear Brake Valve
09.09.2015 Seite 433
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 358 617 40 1 Bremsventil, kpl. 310 bar Brake valve assy. 310 bar
02 754 587 00 6 Abreißstopfen Safety plug
03 519 252 98 2 Verschlusschraube Plug
04 501 275 98 2 O-Ring O-ring
05 255 011 40 2 Ventilteller Valve Disc
06 754 591 00 2 Verschlusschraube Plug
07 519 255 98 2 O-Ring O-ring
08 2 Druckbegrenzungsventil s. 991-1445 Pressure relief valve s. 991-1445
09 * 2 Kolben Piston
10 * 2 Buchse Bush
11 754 588 00 2 Distanzstück Distance piece
12 912 829 00 2 O-Ring O-ring
13 997 791 00 4 Stützring Support ring
14 994 838 00 2 Druckfeder Spring
15 994 837 00 2 Druckfeder Spring
16 101 537 64 2 O-Ring O-ring
17 997 792 00 2 Stützring Support ring
18 694 134 00 2 Deckel Cover
19 509 814 98 12 Schraube Bolt
20 255 012 40 2 Druckfeder Spring
30 1 Gehäuse Housing
797 697 73 Satz aus Pos.09+10, Kolben mit Buchse Set out of pos. 09+10, piston and
bush
994 836 00 Dichtsatz, kpl. Bild-Nr. 04,07,12,13,16,17 Seal kit, assy. fig-nos:
04,07,12,13,16,17
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Fahrwerksbremsventil 090-0392a
Travelling Gear Brake Valve
09.09.2015 Seite 434
Druckbegrenzungsventil, vorgesteuert 090-0404a
Pressure Relief Valve, Pre-controlled
23.09.2015 Seite 435
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 461 498 40 1 Ventil, kpl. (ohne Druckeinstellung) Valve, assy. (w/o pressure
adjustment)
02 * 1 O-Ring O-ring
03 * 1 O-Ring O-ring
04 * 2 Stützring Support ring
05 799 756 73 1 Dichtsatz Seal kit
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Druckbegrenzungsventil, vorgesteuert 090-0404a

Pressure Relief Valve, Pre-controlled
23.09.2015 Seite 436
Drosselrückschlagventil 090-0696b
Throttle Check Valve
12.05.2017 Seite 437
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 461 641 40 1 Drosselrückschlagventil Throttle check valve
02 1 Druckbegrenzungsventil s. 991-1446a Pressure relief valve s. 991-1446a
03 757 181 73 2 Verschlußschraube Plug
04 1 Gehäuse Housing
05 006 729 98 2 O-Ring O-ring
06 319 483 99 * 2 Schraube Bolt
07 757 758 73 * 1 Flansch Flange
08 757 183 73 * 1 Stützring Support ring
09 255 012 40 * 1 Feder Spring
10 255 011 40 * 1 Kegel Taper
790 379 73 * 1 Dichtsatz Seal kit
* Pos. 06 - 10 werden durch Pos. 20 ersetzt Pos. 04 - 10 replaced by Pos. 20
20 790 377 73 1 Einbausatz Mounting kit

Drosselrückschlagventil 090-0696b
Throttle Check Valve
12.05.2017 Seite 438
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
ohne Bild not illustrated
Zentralschmierung Central lubrication
506 159 98 1 Fett T1 +5/+50° C /20 kg. Grease T1 +5/+50° C /20 kg
502 479 98 1 Fett T1 +5/+50° C /25 kg. Grease T1 +5/+50° C /25 kg
505 328 98 1 Fett T2 -15/+50° C /20 kg. Grease T2 -15/+50° C /20 kg.
506 319 98 1 Fett T3 -40/+10° C /20 kg. Grease T3 -40/+10° C /20 kg.
505 338 98 1 Fett T1 +5/+50° C /50 kg. Grease T1 +5/+50° C /50 kg.
505 326 98 1 Fett T2 -15/+50° C /50 kg. Grease T2 -15/+50° C /50 kg
505 340 98 1 Fett T3 -40/+10° C /50 kg. Grease T3 -40/+10° C /50 kg.
505 382 98 1 Fett T1 +5/+50 /190 kg. Grease T1 +5/+50° C /190 kg.
505 327 98 1 Fett T2 -15/+50° C /190 kg. Grease T2 -15/+50° C /190 kg
512 640 98 1 Fett T3 -40/+10° C /25 kg. Grease T3 -40/+10° C /25 kg.
506 342 98 1 Fett T3 -40/+10° C /190 kg. Grease T3 -40/+10° C /190 kg.
Für Lincoln-Einleiter- anlagen For Lincoln single-line systems
512 643 98 1 Fett TE1 +60/0° C /20 kg. Grease TE1 +60/0° C /20 kg.
512 644 98 1 Fett TE1 +60/0° C /25 kg. Grease TE1 +60/0° C /25 kg.
512 648 98 1 Fett TE2 +20/-15° C /20 kg. Grease TE2 +20/-15° C /20 kg.
512 649 98 1 Fett TE2 +20/-15° C /25 kg. Grease TE2 +20/-15° C /25 kg.
512 653 98 1 Fett TE3 +5/-30° C /20 kg. Grease TE3 +5/-30° C /20 kg.
512 654 98 1 Fett TE3 +5/-30° C /25 kg. Grease TE3 +5/-30° C /25 kg.
512 658 98 1 Fett TE4 -5/-40° C /20 kg. Grease TE4 -5/-40° C /20 kg.
512 659 98 1 Fett TE4 -5/-40° C /25 kg. Grease TE4 -5/-40° C /25 kg.
512 645 98 1 Fett TE1 +60/0° C /50 kg. Grease TE1 +60/0° C /50 kg.
512 650 98 1 Fett TE2 +20/-15° C /50 kg. Grease TE2 +20/-15° C /50 kg.
512 655 98 1 Fett TE3 +5/-30° C /50 kg. Grease TE3 +5/-30° C /50 kg.
512 660 98 1 Fett TE4 -5/-40° C /50 kg. Grease TE4 -5/-40° C /50 kg.
512 646 98 1 Fett TE1 +60/0° C /190 kg Grease TE1 +60/0° C /190 kg.
512 651 98 1 Fett TE2 +20/-15° C . /190 kg Grease TE2 +20/-15° C /190 kg
512 656 98 1 Fett TE3 +5/-30° C /190 kg. Grease TE3 +5/-30° C /190 kg
512 661 98 1 Fett TE4 -5/-40° C /190 kg. Grease TE4 -5/-40° C /190 kg
Zahnflankenschmierung Tooth profile greasing
322 652 40 1 Fett T2 HS -20/+10° C / 50kg. Grease T2 HS -20/+10° C / 50kg
510 711 98 1 Fett T2 HS -20/+10° C / 20kg. Grease T2 HS -20/+10° C / 20kg
270 758 40 1 Fett T3 HS -40/-10° C / 50kg. Grease T3 HS -40/-10° C / 50kg
506 184 98 1 Fett T2 HS -20/+10° C / 200kg. Grease T2 HS -20/+10° C / 200kg
512 873 98 1 Fett T2 HS -20/+10° C / 25kg. Grease T2 HS -20/+10° C / 25kg
506 185 98 1 Fett T3 HS -40/-10° C / 200kg. Grease T3 HS -40/-10° C / 200kg
513 092 98 1 Fett T3 HS -40/-10° C / 20kg. Grease T3 HS -40/-10° C / 20kg
509 495 98 1 Fett T3 HS -40/-10° C / 25kg. Grease T3 HS -40/-10° C / 25kg
512 058 98 1 Fett T1 HS -5/+60° C / 50kg. Grease T1 HS -5/+60° C / 50kg.
512 480 98 1 Fett T1 HS -5/+60° C / 20kg. Grease T1 HS -5/+60° C / 20kg.
512 059 98 1 Fett T1 HS -5/+60° C / 200kg Grease T1 HS -5/+60° C / 200kg.
979 615 73 1 Fett T1/T2 -20/+60° C / 15kg. Grease T1/T2 -20/+60° C / 15kg
512 871 98 1 Fett T1/T2 -20/+60° C / 25kg. Grease T1/T2 -20/+60° C / 25kg
500 893 98 1 Haftschmierspray Adhesive lubrication spray
510 678 98 1 Haftschmierfett 13 kg. H 55 - H 485 Adhesive grease 13 kg. H 55 - H 485
510 679 98 1 Haftschmierfett 50 kg. H 55 - H 485 Adhesive grease 50 kg. H 55 - H 485

Schmierfette 090-0973a
Greases
29.03.2001 Seite 439
Luftfilter 090-5581a
Air Cleaner
24.01.2020 Seite 440
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 414 984 40 1 Luftfilter, kpl Air cleaner assy.
02 694 488 00 2 Hauptfilterelement Main element
03 988 636 00 2 Sicherheitsfilterelement Safety element
04 988 759 00 2 Flügelmutter Wing nut
05 988 750 00 2 Dichtung Gasket
06 988 748 00 2 Wartungsanzeiger Maintenance indicator
07 761 418 73 2 Kappe Cap
08 307 775 99 22 Schraube Bolt
09 343 110 99 22 Federring Lock washer
10 332 333 99 22 Mutter Nut
11 307 730 99 20 Schraube Bolt
12 346 499 99 20 Federring Lock washer
13 765 198 73 * Dichtung Gasket
14 697 709 73 3 Deckel Cover
15 765 199 73 3 Verschluß Latch
16 765 165 73 3 Scharnier Hinge
17 765 200 73 1 Staubtrichter, kpl. einschl. Bild-Nr. 13-16 Dust cup assy. incl. fig-nos. 13-16
18 988 758 00 2 Sicherung Safty clip
19 988 749 00 2 Stift Pin
20 794 462 73 * Dichtung Seal
25 951 527 40 3 Luftfilterklappe kpl. Air Filter Cover assy.
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Luftfilter 090-5581a
Air Cleaner
24.01.2020 Seite 441
Belüftungsfilter 090-5586
Aeration Filter
Seite 442
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 440 479 40 1 Belüftungsfilter, kpl. Aeration filter, assy.
02 334 627 99 1 Mutter Nut
03 694 490 1 Deckel Cover
04 696 257 73 1 Filterelement mit Mutter Bild-Nr. 02 Element with nut fig-no: 02
05 694 489 1 Gehäuseunterteil Socket housing

Belüftungsfilter 090-5586
Aeration Filter
Seite 443
Werkzeugkatalog 991-0000
Tools and Accessories
29.01.2016 Seite 444
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
799 999 73 1 Werkzeuge und Zubehör Tools and Accessories

Werkzeugkatalog 991-0000
Tools and Accessories
29.01.2016 Seite 445
Hydr. Motor 991-0080
Hydr. motor
04.07.2007 Seite 446
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
00 654 891 40 1 Hydr.-Motor kpl. Hydr. motor assy.
01 1 Gehäuse (nicht lieferbar) Housing (not available)
02 513 375 98 8 Schraube Screw
03 767 347 73 1 Anschlußplatte Connection plate
04 345 632 99 2 Stift Pin
05 504 747 98 1 O-Ring O-ring
06 173 494 40 1 Verschlußschraube Plug
07 173 493 40 1 Verschlußschraube Plug
08 766 389 73 1 Triebwerk, kpl Bild-Nr. 10-37 (nicht lieferbar) Transmission, assy. fig-nos: 10-37
(not available)
10 753 246 1 Zentrierbolzen Centering pin
11 345 648 99 1 Stift Pin
12 767 349 73 1 Verteilerplatte Distribution
13 767 350 73 1 Distanzschraube Spacer screw
14 767 351 73 1 Abstimmring Adjusting ring
15 767 352 73 1 Zylinder Cylinder
16 767 353 73 1 Scheibe Disk
17 767 354 73 1 Feder Spring
18 767 355 73 1 Druckzapfen Pivot
19 767 356 73 7 Kolben mit Kolbenringen Piston with piston ring
20 319 241 99 14 Schraube Screw
21 754 374 1 Rückzugplatte Withdrawal plate
23 767 665 73 1 Triebwelle Drive shaft
24 502 246 98 1 Wellendichtring Shaft seal
25 504 098 98 1 O-Ring O-ring
26 767 359 73 1 Dichtflansch Sealing flange
27 342 682 99 1 Sicherungsring Circlip
29 767 700 73 1 Rollenlager Roller bearing
30 767 668 73 1 Abstimmscheibe Adjusting disc
31 504 621 98 1 Rollenlager Roller bearing
32 998 625 1 Paßscheibe Shim ring
33 342 572 99 1 Sicherungsring Circlip
34 504 748 98 1 O-Ring O-ring
35 767 667 73 1 Lagerring Race
36 754 496 1 Sicherungsring Circlip
37 767 733 73 1 Abstimmscheibe Adjusting disc
766 390 73 Dichtsatz Bild Nr. 05-07,24,25,34 Seal kit fig-nos: 05-07,24,25,34
083 374 Klebe-Set zu Bild-Nr. 13, 20 50 ml Adhesive set to fig-nos: 13, 20 50 ml

Hydr. Motor 991-0080

Hydr. motor
04.07.2007 Seite 447
Steuerblock 991-0082a
Control block
04.09.2015 Seite 448
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 655 167 40 1 Steuerblock Control block
798 489 73 1 Dichtungssatz FKM, Pos.09,15,22,25 Seal kit FKM pos.09,15,22,25
02 * 1 Gehäuse Housing
03 319 429 99 32 Schraube Bolt
04 767 743 73 4 Deckel Cover
05 994 477 00 4 Bolzen Pin
06 994 476 00 8 Federteller Spring plate
07 994 473 00 4 Feder Spring
08 994 472 00 4 Feder Spring
09 517 661 98 8 O-Ring O-ring
11 767 745 73 ** 4 Kolben, kpl. Piston assy.
12 994 484 00 4 Dichtsatz zur Kolbenachse Seal kit for piston axle
13 754 581 00 4 Deckel Cover
14 319 256 99 16 Schraube Bolt
15 519 253 98 1 Verschlußschraube Plug
16 500 582 98 1 O-Ring O-ring
17 313 503 99 2 Ringschraube Eye bolt
18 508 728 98 2 Scheibe Washer
19 994 471 00 4 Verschlußschraube Plug
20 255 012 40 4 Feder Spring
21 255 011 40 4 Kegel Taper
22 519 255 98 4 O-Ring O-ring
23 1 Druckbegrenzungsventil s. 991-1445 Pressure relief valve s. 991-1445
24 994 410 00 8 Platte Plate
25 994 376 00 8 Dichtsatz zu Bild-Nr.: 24 Seal kit to fig-no.: 24
** Nur mit Angabe der Block-Nr. und der For replacement state serial-no. of
Kolben- achse lieferbar block
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Steuerblock 991-0082a
Control block
04.09.2015 Seite 449
Steuerblock 991-0083a
Control block
04.09.2015 Seite 450
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 655 168 40 1 Steuerblock Control block
798 489 73 1 Dichtungssatz FKM, Pos.09,15,22,25 Seal kit FKM pos.09,15,22,25
02 * 1 Gehäuse Housing
03 319 429 99 32 Schraube Bolt
04 767 743 73 4 Deckel Cover
05 994 477 00 4 Bolzen Pin
06 994 476 00 8 Federteller Spring plate
07 994 473 00 4 Feder Spring
08 994 472 00 4 Feder Spring
09 517 661 98 8 O-Ring O-ring
10 767 746 73 ** 1 Kolben, kpl. Piston assy.
11 767 745 73 ** 3 Kolben, kpl. Piston assy.
12 994 484 00 4 Dichtsatz zur Kolbenachse Seal kit for piston axle
13 754 581 00 4 Deckel Cover
14 319 256 99 16 Schraube Bolt
15 519 253 98 1 Verschlußschraube Plug
16 500 582 98 1 O-Ring O-ring
17 313 503 99 2 Ringschraube Eye bolt
18 508 728 98 2 Scheibe Washer
19 994 471 00 4 Verschlußschraube Plug
20 255 012 40 4 Feder Spring
21 255 011 40 4 Kegel Taper
22 519 255 98 4 O-Ring O-ring
23 1 Druckbegrenzungsventil s. 991-1445 Pressure relief valve s. 991-1445
24 994 410 00 8 Platte Plate
25 994 376 00 8 Dichtsatz zu Bild-Nr.: 24 Seal kit to fig-no.: 24
26 767 747 73 1 Bolzen Pin
** Nur mit Angabe der Block-Nr. und der For replacement state serial-no. of
Kolben- achse lieferbar block
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Steuerblock 991-0083a
Control block
04.09.2015 Seite 451
Zuteilventil 991-0091
Metering Valve
24.10.2000 Seite 452
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 269 887 40 1 Zuteilventil, kpl. Metering valve, assy.
02 269 880 40 1 Zuteilventil, kpl. Metering valve, assy.
03 693 442 1 Verteilerkörper zu Bild-Nr. 01 Body to fig-no: 01
04 693 443 1 Verteilerkörper zu Bild-Nr. 02 Body to fig-no: 02
05 693 444 1 Einstellschraube Adjusting screw
06 693 445 1 Mutter Nut
07 693 446 1 Verschlußschraube Screw plug
08 * 2 Dichtung Seal
09 * 2 Scheibe Disk
10 * 1 Dichtring Seal ring
11 * 1 Bolzen mit Mutter Bolt with nut
12 * 2 Scheibe Disk
13 * 1 Dichtring Seal ring
14 * 1 Kolben Piston
15 * 1 Druckfeder Compression spring
16 * 1 Federhalterung Spring retainer
17 * 1 Dichtring Seal ring
18 * 1 Scheibe Disk
19 * 1 Dichtring Seal ring
20 * 1 Scheibe Disk
21 * 1 Kolben Piston
22 693 517 1 Dichtung Seal
23 693 500 1 Adapterbolzen Adapter bolt
24 693 501 1 Ventilgehäuse Valve housing
25 693 502 1 Verschraubung Union
26 270 131 40 1 Zuteilventil, kpl. Metering valve assy.
27 697 845 73 1 Verteilerkörper zu Bild-Nr. 26 Body to fig-no: 26
28 551 969 40 1 Zuteilventil kpl. Metering valve assy.
29 764 009 73 1 Verteilerkörper zu Bild-Nr. 28 Body to fig-no: 28
764 312 73 1 Ersatzzuteilventil zu Bild-Nr. 01,02,26,28 Spare metering valve to fig-nos.
01,02,26,28
764 780 73 1 Reparatursatz Repair kit
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Zuteilventil 991-0091
Metering Valve
24.10.2000 Seite 453
Druckbegrenzungsventil 991-0159a
Pressure Relief Valve
04.09.2015 Seite 454
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 655 684 40 1 Druckbegrenzungsventil 150 bar Pressure relief valve 150 bar
02 1 Druckbegrenzungsventil s. 991-1445 Pressure relief valve s. 991-1445
03 757 181 73 2 Verschlußschraube Plug
04 006 729 98 1 O-Ring O-ring
05 1 Ventilblock (nicht lieferbar) Valve block (not available)

Druckbegrenzungsventil 991-0159a
Pressure Relief Valve
04.09.2015 Seite 455
Drehbremsventil 991-0181d
Slew-Brake Valve
15.02.2017 Seite 456
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 950 668 40 1 Bremsventil, kpl. Brake valve assy.
03 319 314 99 4 Schraube Bolt
04 790 135 73 1 Platte mit Schrauben kpl. Plate with bolts assy.
05 798 566 73 1 2 Wege-Einbauventil 2-way Cartridge
06 798 567 73 1 Druck-/ Einspeiseventil Relief/anti-cav.valve
07 790 306 73 4 Rückschlagventil Check valve
14 798 251 73 1 Dichtsatz Pos. 05 Seal kit Item 05
15 813 609 73 1 O-Ring Pos. 07 O-ring Item 07

Drehbremsventil 991-0181d
Slew-Brake Valve
15.02.2017 Seite 457
Rollendrehverbindung 991-0291
Slew Ring
17.03.2000 Seite 458
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 896 611 40 1 Rollendrehverbindung kpl. Slew ring assy.
02 ** 1 Nasenring Nip ring
03 ** 1 Tragring Ring
04 ** 1 Haltering Retaining ring
05 Zahnscheibe Tooth lock washer
06 Schraube Screw
07 ** Rollensatz Roller set
08 ** Kunststoffkäfig Plastic cage
09 ** Rollensatz Roller set
11 ** Kunststoffkäfig Plastic cage
12 * 1 Lippendichtung NG Lip type seal
13 * 1 Lippendichtung NG Lip type seal
14 Zwischenstück Extension
989 965 Klebstoff Adhesive
** Diese Teile können nur bei No field repair item
Werkstattreparatur verwendet werden
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Rollendrehverbindung 991-0291
Slew Ring
17.03.2000 Seite 459
Zuteilventil 991-0323a
Metering Valve
04.12.2001 Seite 460
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 269 881 40 1 Zuteilventil kpl. Metering valve assy.
02 693 504 1 Mutter Nut
03 769 415 73 1 Verschlußschraube Plug
04 * 2 O-Ring O-ring
05 * 1 Scheibe Disk
06 * 1 Dichtring Seal ring
07 * 1 O-Ring O-ring
08 769 416 73 1 Kolben mit Kontrollstift Piston with check pin
09 * 1 Druckfeder Compression spring
10 693 502 1 Verschlußnippel Nipple
11 * 1 Kolben Piston
12 * 2 Distanzscheibe Distance plate
13 * 2 Dichtung Seal
14 * 2 Stützring Support ring
15 * 2 O-Ring O-ring
16 * 1 Ventilgehäuse Valve housing
17 769 417 73 1 Verteilerkörper Body
18 769 418 73 1 Einlaßgehäuse Inlet housing
19 769 419 73 1 Distanzkörper Body
20 766 433 73 1 Reparatursatz Bild-Nr. 04-07,09,11-16 Repair kit fig-nos. 04-07,09,11-16
21 769 414 73 1 Justierschraube Adjusting screw
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Zuteilventil 991-0323a
Metering Valve
04.12.2001 Seite 461
Hochdruckfilter 991-0337b
H.P. Filter
05.01.2015 Seite 462
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 941 349 40 1 Hochdruckfilter kpl. H.P. filter assy.
02 799 501 73 2 Filtergehäuse (inklusive Pos. 03+04) Filter housing (including pos. 03+04)
03 972 149 1 O-Ring O-ring
04 766 946 73 1 Stützring Support ring
05 340 079 99 2 Dichtring Seal ring
06 517 623 98 2 Schraube Screw
07 797 493 73 1 Filterelement kpl. best. aus Bild-Nr. 07 - 09 Element assy. consist. of fig-nos: 07 -
09
08 766 948 73 1 O-Ring O-ring
09 694 420 1 Druckfeder Compression spring

Hochdruckfilter 991-0337b
H.P. Filter
05.01.2015 Seite 463
Rücklauffilter 991-0349
Return Oil Filter
03.04.2007 Seite 464
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 906 470 40 1 Rücklauffilter Return oil filter
02 694 400 00 1 Filterelement kpl. Element assy.
03 694 409 00 1 Filterelement kpl. einschl. Bild Nr. 04 Element assy. incl. fig no.: 04
04 501 288 98 1 O-Ring O-ring
05 763 793 73 1 Deckel Cover
06 696 670 73 1 Dichtring Seal
07 958 615 00 1 Dichtring Seal
08 101 484 65 1 O-Ring O-ring
09 334 694 99 1 Mutter Nut
10 334 627 99 2 Mutter Nut
11 763 795 73 1 Elementaufnahme einschl. Bild Nr. 12 Element buffering piece incl. fig no.:
12
12 694 945 00 1 Druckfeder Compression sring
13 768 840 73 1 Filterhalter Element retainer
763 794 73 1 Dichtsatz kpl. einschl. Bild Nr. 04,06,07,08 Seal kit assy. incl. fig nos.:
04,06,07,08

Rücklauffilter 991-0349
Return Oil Filter
03.04.2007 Seite 465
Senkventil 991-0362b
Countersunk Valve
07.01.2020 Seite 466
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 951 905 40 1 Senkventil Countersunk valve
02 * 1 Gehäuse Housing
03 1 Einbausatz Mounting kit
04 * 1 O-Ring O-ring
05 1 Deckel kpl. Cover assy.
06 1 Deckel kpl. Cover assy.
07 * 1 Kolben Piston
08 * 1 O-Ring O-ring
09 319 259 99 6 Schraube Bolt
10 813 214 73 1 Dichtsatz best. aus Bild-Nr.04,08,30,31,33 Seal kit consists of fig.no.
04,08,30,31,33
30 * 1 O-Ring O-ring
31 * 1 O-Ring O-ring
33 * 1 O-Ring O-ring
* einzel nicht lieferbar separately not available

Senkventil 991-0362b
Countersunk Valve
07.01.2020 Seite 467
Druckbegrenzungsventil, vorgesteuert 991-0413b
Pressure Relief Valve,Pre-controlled
01.07.2016 Seite 468
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 951 801 40 1 Druckbegrenzungsventil, kpl. NG 150 Pressure relief valve, assy. NG 150
02 951 793 40 1 Ventilpatrone Valve cartridge
03 505 048 98 1 O-Ring O-ring
05 * 1 Feder Spring
08 696 092 73 2 Distanzstück Spacer block
09 321 487 99 2 Schraube Bolt
10 319 311 99 6 Schraube Bolt
11 696 091 73 1 Verschlußschraube Plug
12 313 429 99 1 Verschlußschraube Plug
13 313 500 99 2 Ringschraube Eyebolt
14 * 1 Gehäuse Housing
15 * 1 Kolben Piston
16 799 983 73 1 Dichtsatz zu Bild-Nr.02 Seal kit to fig.no.02
* Diese Teile sind einzeln nicht lieferbar These parts are not seperately

Druckbegrenzungsventil, vorgesteuert 991-0413b

Pressure Relief Valve,Pre-controlled
01.07.2016 Seite 469
Hydraulikfilter 991-0424b
Hydraulic Filter
01.10.2013 Seite 470
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 951 130 40 1 Hydraulikfilter kpl. Hydr. filter assy.
02 798 756 73 1 Verschmutzungsanzeige kpl. Contamination indicator assy.
03 761 840 73 1 Filterelement kpl. Filter element assy.
04 504 767 98 1 O-Ring O-ring
05 761 870 73 1 Stützring Support ring
06 000 187 98 1 O-Ring O-ring
08 796 605 73 ** 1 Filterkopf Filter head
09 796 606 73 ** 1 Filtertopf Filter barrel
10 * 1 Verschmutzungsanzeige Contamination indicator
11 761 920 73 1 Dichtung Seal
12 971 056 1 O-Ring O-ring
15 958 963 40 Stecker kpl. mit Gummitülle Plug assy. With rubber grommet
16 958 962 40 Stecker kpl. Plug assy.
17 950 190 40 Gummitülle Rubber grommet
761 859 73 Dichtsatz Seal kit
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately
** Einzelteile sind nur auf spezielle Anfrage Single parts can only be ordered upon
und auf 'case to case' Basis' lieferbar special request on a case to case
basis

Hydraulikfilter 991-0424b
Hydraulic Filter
01.10.2013 Seite 471
Druckbegrenzungsventil 991-0470a
Pressure relief valve
03.01.2017 Seite 472
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 951 787 40 1 Druckbegrenz.-Ventil Pressure relief valve
02 799 981 73 1 Dichtsatz Gehäuse Seal kit housing
03 799 982 73 1 Dichtsatz Patrone Seal kit cartridge

Druckbegrenzungsventil 991-0470a
Pressure relief valve
03.01.2017 Seite 473
Hydraulik-Zylinder 991-0471
Hydraulic Cylinder
03.11.2003 Seite 474
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 901 708 40 1 Hydraulik Zylinder Hydraulic cylinder
10 793 040 73 1 Dichtung Seal
11 793 034 73 1 Abstreifer Scraper
12 500 581 98 1 O-Ring O-ring
13 793 233 73 1 Dichtung Seal
14 997 670 1 O-Ring O-ring
15 793 232 73 1 Stützring Back-up ring

Hydraulik-Zylinder 991-0471
Hydraulic Cylinder
03.11.2003 Seite 475
Ventil - Tankarm 45 bar 991-0489b
Valve - Refueling 45 bar
30.07.2009 Seite 476
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 907 116 40 1 Ventil - Tankarm 45 bar Valve - Refueling 45 bar
04 319 251 99 3 Zylinderkopfschraube Cylinder head srew
07 794 383 73 2 Rückschlagventil Non return valve
08 795 979 73 1 Einschraubventil Valve
09 940 532 40 1 Magnetspule Field coil
11 511 562 98 4 Zylinderkopfschraube Cylinder head srew
12 515 812 98 2 Minimeß-Schraubkupplung Test-screw coupling
13 940 732 40 1 4/3 Wegeventil 4/3-Directional spool valve
14 796 627 73 1 Dichtsatz zu Bild-Nr. 13 Seal kit to fig-no.13

Ventil - Tankarm 45 bar 991-0489b

Valve - Refueling 45 bar
30.07.2009 Seite 477
Steuerblock 991-0490a
Control block
10.10.2013 Seite 478
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 907 742 40 1 Steuerblock Control block
798 488 73 1 Dichtungssatz FKM, Pos. 09,19 Seal kit FKM, pos. 09,19
02 * 1 Gehäuse Housing
03 319 429 99 24 Schraube Bolt
04 767 739 73 3 Deckel Cover
05 793 380 73 3 Deckel mit Verdrehsicherung Cover with catch
08 793 377 73 3 Federpaket kpl. Spring package assy.
09 519 256 98 6 O-Ring O-ring
11 793 378 73 ** 2 Kolben mit Federpaket Piston with spring package
12 793 379 73 ** 1 Kolben mit Federpaket Piston with spring package
14 319 259 99 24 Schraube Bolt
15 1 Druckbegrenzungsventil s. 090-0404 Pressure relief valve s. 090-0404
16 994 410 00 6 Platte Plate
17 313 503 99 2 Ringschraube Eye bolt
18 767 738 73 3 Dichtsatz kpl., Steuerblock Seal kit assy., control block
19 994 376 00 6 Dichtsatz zur Platte Seal kit for plate
** Nur mit Angabe der Block-Nr. und der For replacement state serial-no. of
Kolben- achse lieferbar block
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Steuerblock 991-0490a
Control block
10.10.2013 Seite 479
Steuerblock 991-0491a
Control block
16.10.2013 Seite 480
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 907 746 40 1 Steuerblock Control block
798 488 73 1 Dichtungssatz FKM, Pos.09,19 Seal kit FKM, pos.09,19
02 * 1 Gehäuse Housing
03 319 429 99 24 Schraube Bolt
04 767 739 73 3 Deckel Cover
05 793 380 73 3 Deckel mit Verdrehsicherung Cover with catch
08 771 854 73 3 Federpaket kpl. Spring package assy.
09 519 256 98 6 O-Ring O-ring
11 793 378 73 ** 1 Kolben mit Federpaket Piston with spring package
12 793 379 73 ** 1 Kolben mit Federpaket Piston with spring package
13 793 409 73 1 Kolben mit Federpaket Piston with spring package
14 319 259 99 24 Schraube Bolt
15 1 Druckbegrenzungsventil s. 090-0404 Pressure relief valve s. 090-0404
16 994 410 00 6 Platte Plate
17 313 503 99 2 Ringschraube Eye bolt
18 767 738 73 3 Dichtsatz kpl., Steuerblock Seal kit assy., control block
19 994 376 00 6 Dichtsatz zur Platte Seal kit for plate
** Nur mit Angabe der Block-Nr. und der For replacement state serial-no. of
Kolben- achse lieferbar block
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Steuerblock 991-0491a
Control block
16.10.2013 Seite 481
Grundplatte 991-0494a
Base plate
28.05.2015 Seite 482
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 907 561 40 1 Grundplatte kpl. Base plate assy.
02 319 420 99 4 Zylinderkopfschraube Cylinder head bolt
03 360 873 40 4 Verschlußschraube Plug
04 173 494 40 1 Verschlußschraube Plug
05 1 Grundplatte Base plate
06 506 096 98 12 O-Ring O-Ring
07 767 161 73 6 O-Ring O-Ring

Grundplatte 991-0494a
Base plate
28.05.2015 Seite 483
Ventil - Fahrwerk 991-0495b
Valve - travelling gear
09.04.2018 Seite 484
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 907 461 40 1 Ventil - Fahrwerk Valve - travelling gear
02 797 983 73 1 Abstandsplatte NG 6 Plate NG 6
03 490 080 40 1 Blindplatte NG 6 Plate NG 6
04 319 251 99 3 Zylinderkopfschraube Cylinder head srew
05 1 Zylinderstift Cylinder pin
06 792 774 73 1 Einschraubventil Valve
07 940 533 40 1 Magnetspule Field coil
08 794 383 73 1 Rückschlagventil Non return valve
09 792 776 73 1 Druckbegrenzungsventil Pressure reliefe valve
10 515 812 98 2 Minimeß-Schraubkupplung Test-screw coupling
11 202 970 40 1 Verschlußschraube Plug
12 506 096 98 2 O-Ring O-ring
13 767 161 73 1 O-Ring O-ring
14 513 252 98 4 Zylinderkopfschraube Cylinder head srew
15 180 113 40 4 Verschlußschraube Plug
21 790 587 73 1 Kammerring Chamber ring

Ventil - Fahrwerk 991-0495b

Valve - travelling gear
09.04.2018 Seite 485
Hydr.-Motor 991-0611
Hydr.-Motor
18.04.2011 Seite 486
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 907 486 40 1 Hydr.-Motor, kpl. Hydr. motor assy.
02 1 Gehäuse Housing
03 319 147 99 2 Schraube Bolt
04 319 431 99 4 Schraube Bolt
05 793 623 73 1 Anschlußplatte Connector plate
06 971 096 1 O-Ring O-ring
07 344 777 99 1 Zylinderstift Parallel pin
08 767 431 73 1 Verschlußschraube Plug
09 767 343 73 2 Verschlußschraube Plug
10 793 624 73 1 Triebwerk, kpl. best. aus Bild-Nr. Power unit assy. consist. of fig-no:
11+33,22-27 (nicht lieferbar) 11+33,22-27 (not available)
11 793 625 73 1 Triebwerk, hydr. Teil best. aus Bild-Nr. 12-20Transmission consist. of fig-nos:
(nicht lieferbar) 12-20 (not available)
12 793 626 73 1 Steuerplatte Control plate
13 771 830 73 1 Zylinder Cylinder
14 793 627 73 1 Federteller Spring plate
15 793 628 73 1 Druckfeder Compression spring
16 793 629 73 1 Mittelzapfen Trunnion
17 793 630 73 7 Kolben mit Kolbenringe Piston with piston shim
18 502 607 98 7 Schraube Screw
19 793 631 73 1 Rückzugplatte Withdrawal plate
20 753 602 1 Scheibe Disc
21 793 638 73 1 Triebwelle Drive shaft
22 753 607 2 Passscheibe 85x105x0,1 Shim washer 85x105x0,1
23 341 518 99 1 Passscheibe 85x105x0,3 Shim washer 85x105x0,3
24 972 199 1 O-Ring O-ring
25 975 304 1 Wellendichtring Shaft seal
26 793 637 73 1 Verschlußring, kpl. mit Bild-Nr. 25 Cover assy. with fig-no: 25
27 342 671 99 1 Sicherungsring Circlip
28 793 633 73 1 Stützscheibe Drive shaft
29 342 545 99 1 Sicherungsring Circlip
30 753 608 1 Lager Bearing
31 793 635 73 1 Lager Bearing
32 504 118 98 1 Passfeder Feather key
33 793 632 73 Triebwelle mit Lagersatz Drive shaft with bearing set
793 636 73 Dichtsatz best. aus Bild-Nr. 06,24,25 Seal kit consist. of fig-nos: 06,24,25

Hydr.-Motor 991-0611
Hydr.-Motor
18.04.2011 Seite 487
Fahrwerksgetriebe 991-0766c
Travelling Gear
28.02.2020 Seite 488
Fahrwerksgetriebe 991-0766c
Travelling Gear
28.02.2020 Seite 489
Fahrwerksgetriebe 991-0766c
Travelling Gear
28.02.2020 Seite 490
Fahrwerksgetriebe 991-0766c
Travelling Gear
28.02.2020 Seite 491
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 924 800 40 1 Planetengetriebe kpl Planetary Gear assy.
02 1 Planetenstufe Pos.03-22 Planetary Stage Fig.03-22
03 799 460 73 1 Planetenträger Kpl. Planetary Carrier assy.
04 796 221 73 1 Sonnenrad Sun Wheel
05 797 906 73 1 Lagerflansch Bearing flange
06 319 148 99 18 Schraube Bolt
07 797 907 73 1 Rillenkugellager Bearing
08 797 908 73 1 Scheibe Disc
09 797 899 73 1 Sonnenrad Sun Wheel
10 1 Planetenträgernabe Planetary
11 342 497 99 1 Sicherungsring Circlip
12 360 566 99 1 Rillenkugellager Ball Bearing
13 360 470 99 1 Rillenkugellager Ball Bearing
14 005 276 98 1 O-Ring O-ring
15 796 230 73 1 Stutzen Socket
16 339 967 99 6 Flachdichtung Sealing ring
17 797 900 73 1 Innenradkörper Internal Carrier
18 313 126 99 5 Verschlussschraube plug
19 1 Ringmutter Ring nut
20 796 232 73 1 O-Ring O-ring
21 796 233 73 1 O-Ring O-ring
22 796 234 73 1 O-Ring O-ring
30 1 Triebstock Pos.31-48 Long output housing fig.31-48
31 796 236 73 1 Endgehäuse End housing
32 790 359 73 1 Planetenträgernabe Planetary Carrier
33 1 Deckel Cover
34 796 239 73 1 Ring Ring
35 796 240 73 1 Deckel Cover
36 307 826 99 6 Schraube Bolt
37 319 362 99 36 Schraube Bolt
38 796 241 73 1 Rillenkugellager Ball Bearing
39 796 242 73 1 O-Ring O-ring
40 360 566 99 1 Rillenkugellager Ball Bearing
41 796 243 73 1 Sicherungsring Circlip
42 796 244 73 2 Wellendichtring Shaft sealing ring
43 796 245 73 1 O-Ring O-ring
44 796 246 73 1 O-Ring O-ring
45 796 247 73 36 Scheibe Washer
46 342 668 99 4 Sicherungsring Lock washer
47 520 084 98 1 O-Ring O-ring
48 501 933 98 1 Sicherungsring Lock washer
50 797 903 73 1 Antrieb Pos.51-89, 95-103 Drive fig.51-89, 95-103
51 796 249 73 1 Stirnradgehäuse Spur gear housing
52 796 250 73 1 Ritzelwelle Pinion shaft
53 796 251 73 1 Stirnrad Spur gear
54 796 252 73 1 Antriebshülse Driving sleeve
55 796 253 73 1 Deckel Cover
56 796 254 73 1 Motorflansch Motor flange
57 796 255 73 1 Motorflansch Motor flange
58 796 256 73 1 Ring Ring
59 796 257 73 2 Scheibe Washer
60 796 258 73 1 Mitnehmer Driver
61 796 259 73 1 Antriebsflansch Input and Output flange
Fahrwerksgetriebe 991-0766c
Travelling Gear
28.02.2020 Seite 492
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
62 796 260 73 1 Lagerflansch Bearing flange
63 796 261 73 1 Deckel Cover
64 796 262 73 1 Deckel Cover
65 307 846 99 11 Schraube Bolt
66 319 444 99 12 Schraube Bolt
67 319 190 99 8 Schraube Bolt
68 308 604 99 12 Schraube Bolt
69 321 596 99 12 Schraube Bolt
70 307 754 99 4 Schraube Bolt
71 377 750 99 3 Schraube Bolt
72 307 828 99 24 Schraube Bolt
73 319 147 99 6 Schraube Bolt
74 368 115 99 2 Rillenkugellager Ball Bearing
75 361 103 99 2 Zylinderrollenlager Cylinder Roller Bearing
76 367 058 99 1 Wellendichtring Shaft sealing ring
77 367 573 99 1 Wellendichtring Shaft sealing ring
78 796 263 73 1 O-Ring O-ring
79 513 679 98 1 O-Ring O-ring
80 504 587 98 1 O-Ring O-ring
81 512 527 98 1 O-Ring O-ring
82 796 264 73 1 O-Ring O-ring
83 796 265 73 1 O-Ring O-ring
84 307 841 99 4 Schraube Bolt
85 796 267 73 4 Passscheibe Washer
86 2 Zylinderstift Pin
87 313 398 99 5 Verschlussschraube plug
88 340 294 99 10 Flachdichtung Sealing ring
89 796 269 73 1 Meßstab Dipstick
90 796 270 73 1 Hydraulik-Lamellenbremse Pos.91-94 Hydr.disc brake Fig.91-94
91 796 271 73 1 Öldruckeinheit Hydr.parts for disc brake
92 796 272 73 1 Lamellengehäuse Clutch plate carrier
93 796 273 73 9 Außenlamelle Multiple disc
94 796 274 73 7 Innenlamelle Multiple disc
95 796 275 73 1 Stutzen Socket
96 796 266 73 1 Deckel Cover
97 340 523 99 4 Scheibe Washer
98 797 904 73 16 Feder Spring
99 797 905 73 16 Feder Spring
100 798 360 73 1 Entlüftungsventil Bleeder valve
101 313 397 99 7 Verschlussschraube Plug
102 340 285 99 7 Flachdichtung Seal
103 797 910 73 3 Gewindestutzen Socket
200 796 559 73 1 Dichtsatz best. aus Bild-Nr. Gasket set incl. fig-nos.
14,16,18,20-22,39,42-44,47,76-83,87-89,100-102
14,16,18,20-22,39,42-44,47,76-83,87-89,100-10
201 796 560 73 1 Lamellensatz, Bremse, Pos.93 + 94 Disc set, brake, pos. 93 + 94
202 796 561 73 1 Lagersatz kpl. (ohne Planetenradlagerung) Bearing set cpl. (without planet carrier
bearings)
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Fahrwerksgetriebe 991-0766c
Travelling Gear
28.02.2020 Seite 493
Wasserkühler 991-0769
Radiator
19.06.2012 Seite 494
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 931 494 40 1 Wasserkühler kpl. Radiator assembly
02 796 285 73 1 Wasserkasten Surge tank
03 796 286 73 1 Lüfterhaube Fan shroud
04 764 489 73 5 Stutzen Socket
05 764 487 73 6 Armatur Fitting
06 768 968 73 2 Schlauch Hose
07 796 287 73 1 Schlauch Hose
08 761 086 73 1 Kappe Cap
09 769 779 73 1 Schlauch Hose
10 764 491 73 3 Schlauchclip Hose clip
11 768 972 73 1 Sichtglas Sight glass
12 340 465 99 42 Scheibe Washer
13 346 500 99 34 Federring Lock washer
14 507 037 98 82 Mutter Nut
15 307 777 99 18 Schraube Bolt
16 307 779 99 64 Schraube Bolt
18 796 288 73 1 Wasserkühlerrahmen Radiator frame
19 795 988 73 1104 Gummidichtung, Nut verriegelnd Rubber seal, locking groove
20 796 290 73 1104 Rohre Tubes
21 795 987 73 1104 Gummidichtung Rubber seal
22 796 292 73 2 Stützstange Support bar
23 796 293 73 2 Stützstange Support bar
24 796 294 73 2 Klammerstange X-brace rod
25 764 521 73 2 Schelle Clamp
26 796 295 73 8 Luftleitblech unten Air baffle bottom
27 796 296 73 8 Luftleitblech oben Air baffle top
28 796 297 73 8 Scheibe Washer
29 502 313 98 4 Schraube Bolt
30 796 298 73 4 Mutter Nut
31 768 969 73 96 Scheibe Washer
32 764 505 73 12 Mutter Nut
33 796 299 73 1 Wasserkühlerrahmen Radiator frame
34 796 300 73 2 Stützstange Support bar
35 796 301 73 2 Stützstange Support bar
36 796 283 73 1 Wasserkühler Radiator assembly
37 796 284 73 1 Wasserkühler Radiator assembly

Wasserkühler 991-0769
Radiator
19.06.2012 Seite 495
Druckfilter 991-0839
Pressure Filter
29.04.2008 Seite 496
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 941 327 40 1 Druckfilter Pressure filter
02 796 995 73 1 Filterelement Filter element
03 * 1 O-Ring O-ring
04 * 1 Stützring Support ring
05 * 1 O-Ring O-ring
763 386 73 Reparatursatz best. aus Bild-Nr. 03-05 Repair kit consist. of fig-nos. 03-05
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Druckfilter 991-0839
Pressure Filter
29.04.2008 Seite 497
Schwenkgetriebe 991-0870b
Slew Gear
07.04.2015 Seite 498
Schwenkgetriebe 991-0870b
Slew Gear
07.04.2015 Seite 499
Schwenkgetriebe 991-0870b
Slew Gear
07.04.2015 Seite 500
Schwenkgetriebe 991-0870b
Slew Gear
07.04.2015 Seite 501
Schwenkgetriebe 991-0870b
Slew Gear
07.04.2015 Seite 502
Schwenkgetriebe 991-0870b
Slew Gear
07.04.2015 Seite 503
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 944 872 40 1 Schwenkgetriebe Slew gear
03 795 836 73 1 Lamellenbremse kpl. einschließlich Bld Nr. Disc brake assy. consist. of fig nos.
60-93 60-93
03 795 995 73 1 Reperatursatz Bremse (Bild Repair kit brake (fig
Nr.65-68,74,75,77,80,89,91,92) nos.65-68,74,75,77,80,89,91,92)
04 769 688 73 1 Ausgleichbehälter bestehend aus Bild Nr. Expansion tank consist. fig nos. 94-97
94-97
05 769 689 73 1 Peilstab - Getriebe kpl. bestehend aus Bild Dipstick - gearbox assy. consist.of fig
Nr. 98-101 nos. 98-101
06 769 690 73 1 Ölablaß - Motorraum kpl. bestehend aus BildOil drain - engine room assy. consist.
Nr. 102-107 of fig nos. 102-107
07 769 691 73 1 Peilstab - Motorraum kpl. bestehend aus Dipstick - engine room assy. consist.
Bild Nr. 108-112 of fig nos 108-112
08 769 692 73 1 Entlüftung kpl. bestehend aus Bild Nr. Breather assy. consist. of fig nos.
113-117 113-117
09 769 693 73 1 Peilstab - Bremsgehäuse kpl. bestehend Dipstick - brake housing assy.
aus Bild Nr. 118-122 consist.of fig nos. 118-122
10 972 122 1 O-Ring O-ring
12 769 695 73 1 Sonnenrad Sun gear
13 797 689 73 3 Planetenrad kpl. Planetary assy.
14 795 838 73 1 Sonnenrad Sun gear
15 797 644 73 3 Planetenrad kpl. Planetary assy.
16 793 288 73 1 Hohlrad Ring gear
17 798 245 73 1 Zapfenträger kpl. mit Bolzen Trunnion support assy. With pins
19 769 702 73 1 Lagerring Race
20 797 329 73 1 Planetenträger Planetary carrier
21 769 704 73 3 Bolzen Pin
22 795 840 73 1 Adapter Adapter
23 797 330 73 1 Festlagerbuchse Bearing bush
24 797 331 73 1 Lagernabe Bearing hub
25 797 332 73 1 Deckel Cover
26 797 333 73 1 Distanzring Spacer
27 797 334 73 1 Innenring Inner ring
28 797 335 73 1 Ritzelwelle Pinion shaft
29 797 336 73 1 Zwischenstück Extension
30 769 713 73 1 Zwischenstück Extension
31 360 457 99 1 Rillenkugellager Roller bearing
32 360 456 99 1 Rillenkugellager Roller bearing
33 362 039 99 1 Pendelrollenlager Self-aligning bearing
34 797 337 73 1 Pendelrollenlager Self-aligning bearing
37 797 339 73 1 Wellendichtring Shaft seal
38 797 340 73 1 Wellendichtring Shaft seal
39 797 341 73 1 Lamellenring V-seal
40 342 560 99 3 Sicherungsring Circlip
41 342 662 99 3 Sicherungsring Circlip
42 342 676 99 1 Sicherungsring Circlip
43 501 933 98 1 Sicherungsring Circlip
44 515 722 98 4 Schraube Bolt
45 516 352 98 4 Schraube Bolt
46 512 963 98 6 Schraube Bolt
47 516 354 98 2 O-Ring O-ring
48 500 305 98 2 O-Ring O-ring
49 313 396 99 2 Verschlußschraube Plug
Schwenkgetriebe 991-0870b
Slew Gear
07.04.2015 Seite 504
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
50 339 890 99 1 Dichtring Seal ring
51 502 801 98 1 Verschlußschraube Plug
52 339 918 99 2 Dichtring Seal ring
53 501 532 98 3 Verschlußschraube Plug
54 339 796 99 4 Dichtring Seal ring
55 509 525 98 2 Schmiernippel Grease nipple
56 797 342 73 1 Endscheibe Final disc
57 407 823 99 2 Verschlußschraube Plug
58 339 902 99 2 Dichtring Seal ring
59 795 845 73 3 Ringschraube Bolt
60 795 846 73 1 Motorflansch Flange-mount
61 795 847 73 1 Lamellenträger Disc carrier
62 795 848 73 1 RInggehäuse Housing
63 795 849 73 1 Endflansch Limit flange
64 793 294 73 1 Betätigungseinheit, inkl. 92+93 Control linkage assy., incl. 92+93
65 793 295 73 6 Druckfeder Compression spring
66 769 720 73 12 Druckfeder Compression spring
67 769 721 73 8 Außenlamelle Outer disc
68 769 722 73 7 Innenlamelle Internal disc
69 769 723 73 7 Sinusring Sine ring
70 500 049 98 12 Schraube Bolt
71 501 046 98 2 Zylinderschraube Hexagon socket head cap screw
72 795 850 73 1 Innenring Inner ring
73 796 052 73 1 Distanzring Distance ring
74 763 292 73 1 Wellendichtring Shaft seal
75 795 851 73 2 Wellendichtring Rotary shaft seal
76 313 394 99 1 Verschlußschraube Plug
77 795 852 73 1 Dichtring Seal ring
78 795 853 73 1 Verschraubung Union
79 795 854 73 1 Dichtung Seal
80 795 855 73 4 O-Ring O-ring
81 795 720 73 1 Verschlußschraube Hexagon head socket pipe plug
82 795 721 73 1 Rillenkugellager Grooved ball bearing
83 795 722 73 1 Rillenkugellager Grooved ball bearing
84 342 570 99 1 Sicherungsclip Circlip
85 342 571 99 1 Sicherungsclip Circlip
86 342 680 99 1 Sicherungsclip Circlip
87 342 682 99 1 Sicherungsclip Circlip
88 407 823 99 3 Verschlußschraube Hexagon head socket pipe plug
89 795 723 73 3 Dichtring Seal ring
90 313 395 99 4 Verschlußschraube Hexagon head socket pipe plug
91 339 711 99 4 Dichtring Seal ring
92 793 296 73 1 Dichtsatz (innen, außen) Seal kit (inner, outer)
93 345 062 99 1 Spannhülse Dowel sleeve
94 795 724 73 1 Öl-Ausgleichsbehälter Equalizing reservoir
95 313 998 99 1 Verschlußschraube Hexagon head socket pipe plug
96 340 294 99 1 Dichtring Sealing ring
97 795 725 73 1 Schlauch DN12x365 Hose DN12x365
98 795 726 73 1 Verschraubung Union piece
99 795 727 73 1 Verschraubung Union piece
100 215 754 99 1 Rohr l=305mm Pipe l=305mm
101 793 297 73 1 Peilstab Dipstick
102 795 728 73 1 Verschraubung Union piece
Schwenkgetriebe 991-0870b
Slew Gear
07.04.2015 Seite 505
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
103 795 727 73 1 Verschraubung Union piece
104 795 729 73 1 Verschraubung Union piece
105 215 754 99 * 1 Rohr l= 100mm Pipe l= 100mm
106 313 398 99 1 Verschlußschraube Hexagon head socket pipe plug
107 340 294 99 1 Dichtring Sealing ring
108 795 728 73 1 Verschraubung Union piece
109 795 727 73 1 Verschraubung Union piece
110 795 729 73 1 Verschraubung Union piece
111 215 754 99 * 1 Rohr l= 100mm Pipe l= 100mm
112 793 298 73 1 Verschluß. mit Peilstab Screw plug w. fuel dip stick
113 795 727 73 1 Verschraubung Union piece
114 215 754 99 * 1 Rohr l= 220mm Pipe l= 220mm
115 795 730 73 1 Verschraubung Union piece
116 313 398 99 1 Verschlußschraube Hexagon head socket pipe plug
117 340 294 99 1 Dichtring Sealing ring
118 795 728 73 1 Verschraubung Union piece
119 795 727 73 1 Verschraubung Union piece
120 793 299 73 1 Verschluß. mit Peilstab Screw plug w. fuel dip stick
121 795 729 73 1 Verschraubung Union piece
122 215 754 99 * 1 Rohr l= 243mm Pipe l= 243mm
123 797 343 73 1 Anlaufscheibe Pressure disc
124 519 575 98 1 Schraube Bolt
125 342 707 99 1 Sicherungsclip Circlip
799 340 73 1 Dichtsatz best. aus Bild-Nr. Seal kit consist. of fig.nos.
10,47,48,50,52,54,58,79,92,96,107,117 10,47,48,50,52,54,58,79,92,96,107,117
799 341 73 1 Lagersatz best. aus Bild-Nr. 31-34 Bearing kit consist. of fig.nos. 31-34
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Schwenkgetriebe 991-0870b
Slew Gear
07.04.2015 Seite 506
Elektroheizung (kollektorlos) 991-0882
Electric Heater (collectorless)
29.09.2008 Seite 507
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 797 373 73 1 Heizgerät kpl. Heater assy.
02 797 374 73 1 Gebläseeinheit 24V kpl. Blower assy. 24V
03 797 375 73 1 Wärmetauscher Heat exchanger
04 790 245 73 1 Kabel Harness

Elektroheizung (kollektorlos) 991-0882

Electric Heater (collectorless)
29.09.2008 Seite 508
Kaltstartanlage, CU-Motor 991-0888
Cold-Starting-System, CU-Engine
28.11.2008 Seite 509
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 797 424 73 1 Kaltstarthilfe Cold-start pilot
02 797 425 73 1 Ventil Valve
03 797 426 73 1 Schelle Clamp
04 797 427 73 1 Verschraubung mit Kunstoffrohrleitung Union with plastikpipe
06 797 428 73 2 Einspritzdüse Jet nozzle
07 797 429 73 1 Füllflasche Replacement cartridge

Kaltstartanlage, CU-Motor 991-0888

Cold-Starting-System, CU-Engine
28.11.2008 Seite 510
Beifahrersitz 991-0907
Co-driver seat
02.04.2009 Seite 511
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 797 562 73 1 Sitzgestell kpl. Seat frame
02 772 031 73 4 Mutter Nut
03 797 563 73 1 Rastschiene li. Bar
04 797 564 73 1 Beischiene Bar
05 768 199 73 5 Scheibe Washer
06 768 201 73 4 Schraube Bolt
07 797 565 73 1 Sitzschalter Seat switch
08 797 566 73 1 Verschleißteile Wear parts
09 797 567 73 1 Schwingeinheit Swing unit
11 797 568 73 1 Zugfedernsatz Extension spring kit
12 797 569 73 1 Schraube Bolt
13 772 082 73 1 Mutter Nut
15 797 570 73 1 Befestigungsteile Mounting parts
16 797 571 73 1 Griff Grip
17 797 572 73 1 Verstellhebel kpl Control lever
18 797 573 73 1 Gewichtsverstellung Weight control
20 772 005 73 2 Profil Beam
21 797 574 73 1 Polster Pad
22 797 575 73 1 Polster Pad
30 797 576 73 1 Bolzen Pin
31 797 577 73 2 Verstellspindel Adjusting spindel
33 797 578 73 1 Scheibe Washer
34 797 579 73 1 Mutter Nut
35 797 511 73 1 Gurt Belt
36 797 580 73 2 Scheibe Washer
37 797 581 73 2 Furchschraube Self tapping screw
38 797 582 73 1 Zugfedernsatz Extension spring kit
39 797 583 73 2 Blindnied Blind rivet
40 797 584 73 1 Platte kpl. Plate

Beifahrersitz 991-0907
Co-driver seat
02.04.2009 Seite 512
Hydraulikfilter 991-0952
Hydraulic Filter
12.12.2019 Seite 513
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 941 483 40 1 Hydraulikfilter kpl. Hydr. filter assy.
02 797 730 73 1 Filterelement Filter element
03 790 370 73 1 Filtergehäuse Filter housing
04 797 793 73 1 O-Ring O-ring

Hydraulikfilter 991-0952
Hydraulic Filter
12.12.2019 Seite 514
Hydraulikfilter 991-0953
Hydraulic Filter
12.12.2019 Seite 515
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 941 484 40 1 Hydraulikfilter kpl. Hydr. filter assy.
02 797 729 73 1 Filterelement Filter element
03 972 149 00 1 O-Ring O-ring
04 694 423 00 1 Stützring Support ring
05 1 Filtergehäuse kpl. Filter housing assy.
06 813 205 73 1 Filtergehäuse Filter housing

Hydraulikfilter 991-0953
Hydraulic Filter
12.12.2019 Seite 516
O-Ring-Satz 991-1001b
O-ring-kit
16.12.2013 Seite 517
O-Ring-Satz 991-1001b
O-ring-kit
16.12.2013 Seite 518
O-Ring-Satz 991-1001b
O-ring-kit
16.12.2013 Seite 519
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 519 254 98 10 O-Ring O-ring
02 000 165 98 5 O-Ring O-ring
03 000 187 98 5 O-Ring O-ring
04 006 709 98 5 O-Ring O-ring
05 006 720 98 10 O-Ring O-ring
07 006 728 98 5 O-Ring O-ring
08 518 995 98 10 O-Ring O-ring
09 006 734 98 5 O-Ring O-ring
10 006 746 98 5 O-Ring O-ring
11 007 539 98 5 O-Ring O-ring
12 007 697 98 5 O-Ring O-ring
13 950 365 00 5 O-Ring O-ring
14 958 231 00 5 O-Ring O-ring
15 971 020 00 5 O-Ring O-ring
16 971 231 00 5 O-Ring O-ring
17 972 032 00 5 O-Ring O-ring
18 972 089 00 5 O-Ring O-ring
19 972 149 00 5 O-Ring O-ring
20 972 150 00 5 O-Ring O-ring
21 972 199 00 5 O-Ring O-ring
22 980 561 00 5 O-Ring O-ring
23 101 484 65 5 O-Ring O-ring
24 137 195 40 5 O-Ring O-ring
25 180 023 40 5 O-Ring O-ring
26 256 214 40 5 O-Ring O-ring
27 519 451 98 10 Rechteckring Quadring
28 519 453 98 10 Rechteckring Quadring
29 519 452 98 10 Rechteckring Quadring
30 367 122 99 5 O-Ring O-ring
31 367 135 99 5 O-Ring O-ring
32 519 454 98 10 Rechteckring Quadring
33 500 287 98 5 O-Ring O-ring
34 504 261 98 5 O-Ring O-ring
35 500 303 98 5 O-Ring O-ring
36 517 661 98 5 O-Ring O-ring
37 501 284 98 5 O-Ring O-ring
38 501 288 98 5 O-Ring O-ring
39 501 357 98 5 O-Ring O-ring
40 502 900 98 5 O-Ring O-ring
41 504 600 98 5 O-Ring O-ring
42 504 767 98 5 O-Ring O-ring
43 511 731 98 4 O-Ring O-ring
44 797 810 73 5 Flanschdichtring Flange seal ring
45 519 450 98 5 Flanschdichtring Flange seal ring
46 519 455 98 5 Flanschdichtring Flange seal ring
47 232 989 40 1 O-Ring-Satz kpl. O-Ring-kit assy.

O-Ring-Satz 991-1001b
O-ring-kit
16.12.2013 Seite 520
Verschraubung Satz 991-1002
Union kit
17.01.2012 Seite 521
Verschraubung Satz 991-1002
Union kit
17.01.2012 Seite 522
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 371 271 99 2 Ueberwurfmutter Union nut
02 371 261 99 2 Ueberwurfmutter Union nut
03 371 273 99 2 Ueberwurfmutter Union nut
04 371 258 99 2 Ueberwurfmutter Union nut
05 371 273 99 2 Ueberwurfmutter Union nut
06 371 275 99 2 Ueberwurfmutter Union nut
07 371 259 99 2 Ueberwurfmutter Union nut
08 374 427 99 2 Verschraubung Union nut
09 907 080 40 5 Schneidring Olive
10 906 347 40 5 Schneidring Olive
11 516 156 98 2 Stutzen Socket
12 516 183 98 2 Stutzen Socket
13 374 420 99 2 Verschraubung Union nut
14 374 430 99 2 Verschraubung Union nut
15 906 346 40 5 Schneidring Olive
16 906 348 40 5 Schneidring Olive
17 906 349 40 5 Schneidring Olive
18 517 242 98 2 Stutzen Socket
19 374 416 99 2 Verschraubung Union nut
20 907 152 40 2 Verschraubung Union nut
21 516 158 98 2 Verschraubung Union
22 515 711 40 2 Verschraubung Union
23 516 184 98 2 Verschraubung Union
24 551 379 40 2 Verschraubung Union
25 371 459 99 2 Verschraubung Union
26 516 182 98 2 Stutzen Socket
27 515 701 40 2 Verschraubung Union
28 371 276 99 2 Ueberwurfmutter Union nut
29 517 225 98 2 Stutzen Socket
30 374 407 99 2 Stutzen Socket
31 370 312 99 2 Verschraubung Union
32 516 157 98 2 Stutzen Socket
33 516 224 98 2 Verschraubung Union
34 374 436 99 2 Verschraubung Union
35 516 224 98 2 Stutzen Socket
36 371 949 99 2 Verschraubung Union
37 517 073 98 2 Verschraubung Union
38 655 426 40 2 Verschraubung Union
39 516 962 98 2 Verschraubung Union
40 516 174 98 2 Stutzen Socket
41 517 226 98 2 Stutzen Socket
42 796 043 73 1 Koffer Bag
43 796 045 73 20 Einsatzkästchen Small box
44 796 047 73 21 Einsatzkästchen Small box
45 796 427 73 1 Komatsu Schrifzug Komatsu signature
46 797 391 73 1 Verschraubung Satz kpl. Union kit assy

Verschraubung Satz 991-1002

Union kit
17.01.2012 Seite 523
Elektrosatz-Deutsch 991-1006
Electro-kit-Deutsch
19.11.2012 Seite 524
Elektrosatz-Deutsch 991-1006
Electro-kit-Deutsch
19.11.2012 Seite 525
Elektrosatz-Deutsch 991-1006
Electro-kit-Deutsch
19.11.2012 Seite 526
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
00 797 390 73 1 Elektrosatz Deutsch kpl. Electro-kit-Deutsch assy.
01 932 518 40 10 Kabelschuh Cable lug
02 055 104 40 10 Kabelschuh 0,5-1mm² /Ø4mm Cable lug 0,5-1mm² /Ø4mm
03 055 100 40 10 Kabelschuh Cable lug
04 907 511 40 10 Kabelschuh Cable lug
05 600 259 99 10 Kabelschuh Cable lug
06 055 107 40 10 Kabelschuh 1mm² /Ø5mm Cable lug 1mm² /Ø5mm
07 055 108 40 10 Kabelschuh 4,9mm² /Ø5mm Cable lug 4,9mm² /Ø5mm
08 055 110 40 10 Kabelschuh 3mm² /Ø6,5mm Cable lug 3mm² /Ø6,5mm
09 055 105 40 10 Kabelschuh Cable lug
10 055 109 40 10 Kabelschuh Cable lug
11 055 112 40 10 Kabelschuh 4,9mm²/Ø2mm Cable lug 4,9mm²/Ø2mm
12 055 114 40 10 Flachsteckhülse Plug-in sleeve
13 440 109 40 10 Flachsteckhülse Ø4mm Plug-in sleeve Ø4mm
14 055 131 40 10 Flachsteckhülse 4-6mm² Plug-in sleeve 4-6mm²
15 323 961 40 10 Steckhülse 6,3x0,8mm Sleeve 6,3x0,8mm
16 440 109 40 10 Flachsteckhülse Plug-in sleeve
17 055 115 40 10 Flachstecker Plug-in sleeve
18 907 577 40 10 Steckverteiler Distributor
19 500 090 98 50 Aderendhülse 0,75mm Cable sleeve 0,75mm
20 056 070 40 50 Aderendhülse 1,0-2,5mm Cable sleeve 1,0-2,5mm
21 635 042 40 50 Aderendhülse 1,5mm Cable sleeve 1,5mm
22 056 071 40 50 Aderendhülse 2,5-6mm Cable sleeve 2,5-6mm
23 056 072 40 10 Aderendhülse 4mm Cable sleeve 4mm
24 324 484 40 10 Aderendhülse 6mm² Cable sleeve 6mm²
25 269 078 40 10 Aderendhülse Ø6mm Cable sleeve Ø6mm
26 907 641 40 50 Aderendhülse Cable sleeve
27 907 501 40 10 Aderendhülse Cable sleeve
28 057 296 40 1 Leitungsverbinder Connection
29 795 132 73 2 Stecker Plug
30 795 134 73 2 Stecker Plug
31 795 495 73 2 Stecker Plug
32 795 131 73 2 Stecker Gehäuse Plug housing
33 795 461 73 2 Stecker Gehäuse Plug housing
34 795 501 73 2 Stecker Gehäuse Plug housing
35 651 461 40 2 Gehäuse kpl. Housing assy.
36 898 680 40 2 Relais kpl Relay assy
37 898 681 40 2 Relais kpl Relay assy
38 966 661 1 Quetschzange Squeezing pliers
39 464 814 1 Isolierband Insulating tape
40 792 104 73 100 Kabelbinder 200x4,8 Cable strap 200x4,8
41 792 105 73 100 Kabelbinder Cable strap
42 792 106 73 100 Kabelbinder Cable strap
43 055 140 40 10 Stossverbinder Cable joint
44 055 141 40 10 Stossverbinder Cable joint
45 896 520 40 Verschlussbolzen Plug
46 896 521 40 Verschlussbolzen Plug
47 0819100770 Blindstopfen Plug

Elektrosatz-Deutsch 991-1006
Electro-kit-Deutsch
19.11.2012 Seite 527
Hydraulikmotor 991-1039
Hydraulic Motor
19.09.2013 Seite 528
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 959 308 40 1 Hydr.-Motor kpl. Hydr. motor assy.
02 319 320 99 8 Schraube Bolt
03 757 290 73 1 Anschlußplatte Connector plate
04 345 632 99 2 Stift Pin
05 505 933 98 1 O-Ring O-ring
06 1 Gehäuse (nicht lieferbar) Housing (not available)
07 767 039 73 3 Verschlußschraube Plug
08 973 126 00 1 Verschlußschraube Plug
09 1 Triebwerk, kpl. best. aus Bild-Nr. 10-36 Transmission consist. of fig-nos:
10-36
10 345 630 99 1 Stift Pin
11 757 292 73 1 Zentrierbolzen Centering pin
12 794 858 73 1 Steuerplatte Control plate
13 757 294 73 1 Distanzschraube Spacer screw
14 762 750 73 1 Abstimmring Adjusting ring
15 1 Zylinder Cylinder
16 757 297 73 1 Scheibe Disc
17 757 298 73 1 Feder Spring
18 757 299 73 1 Druckzapfen Pivot
19 7 Kolben mit Kolbenringe Piston with rings
20 319 241 99 14 Schraube Screw
21 756 371 73 1 Rückzugplatte Withdrawal plate
22 1 Triebflansch Driving flange
23 767 034 73 7 Gleitschuh Guide shoe
24 794 859 73 1 Rollenlager Roller bearing
25 794 860 73 1 Abstimmscheibe Adjusting disk
26 767 037 73 1 Rollenlager Roller bearing
27 341 377 99 1 Paßscheibe Shim ring
28 342 560 99 1 Sicherungsring Circlip
29 767 038 73 1 Lagerring Race
30 514 025 98 1 O-Ring O-ring
31 998 898 00 1 Sicherungsring Circlip
32 514 045 98 1 O-Ring O-ring
33 762 769 73 1 Wellendichtring Shaft seal
34 757 306 73 1 Dichtflansch Sealing flange
35 342 679 99 1 Sicherungsring Circlip
36 763 884 73 7 Feder Spring
798 825 73 1 Dichtsatz best. aus Bild-Nr.05,07,08,30,32 Seal kit consist of fig.-
und 33 no.05,07,08,30,32 and 33

Hydraulikmotor 991-1039
Hydraulic Motor
19.09.2013 Seite 529
Hydraulikmotor 991-1040
Hydraulic Motor
14.01.2014 Seite 530
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 941 865 40 1 Hydr. Motor kpl. Hydr. motor assy.
02 319 288 99 8 Schraube Bolt
03 754 551 1 Anschlußplatte Connector plate
04 345 632 99 2 Stift Pin
05 505 931 98 1 O-Ring O-ring
06 1 Gehäuse Housing
07 767 039 73 3 Verschlußschraube Plug
08 767 096 73 1 Verschlußschraube Plug
09 1 Triebwerk, kpl. best. aus Bild-Nr. 10-37 Transmission consist. of fig-nos:
10-37
10 345 616 99 1 Stift Pin
11 753 246 1 Zentrierbolzen Centering pin
12 769 033 73 1 Steuerplatte Control plate
13 754 555 1 Distanzschraube Spacer screw
14 754 556 1 Abstimmring Adjusting ring
15 1 Zylinder Cylinder
16 754 559 1 Scheibe Disc
17 754 558 1 Feder Spring
18 754 560 1 Druckzapfen Pivot
19 7 Kolben mit Kolbenringe Piston with rings
20 319 540 99 14 Schraube Screw
21 753 953 1 Rückzugplatte Withdrawal plate
22 1 Triebflansch Driving flange
24 756 482 73 1 Rollenlager Roller bearing
25 1 Abstimmscheibe Adjusting disk
26 1 Rollenlager Roller bearing
27 1 Paßscheibe Shim ring
28 342 566 99 1 Sicherungsring Circlip
29 756 484 73 1 Lagerring Race
30 505 933 98 1 O-Ring O-ring
31 754 261 1 Sicherungsring Circlip
32 505 932 98 1 O-Ring O-ring
33 1 Winkelanschluß Angle connection
34 1 Dichtflansch Sealing flange
35 342 675 99 1 Sicherungsring Circlip
37 1 Passfeder Feather key
798 898 73 1 Dichtsatz Seal kit

Hydraulikmotor 991-1040
Hydraulic Motor
14.01.2014 Seite 531
Rücklauffilter 991-1224
Return Oil Filter
29.01.2013 Seite 532
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 950 917 40 1 Rücklauffilter Return oil filter
02 767 544 73 1 Filterelement kpl. Element assy.
03 694 409 00 1 Filterelement kpl. einschl. Bild Nr. 04 Element assy. incl. fig no.: 04
04 501 288 98 1 O-Ring O-ring
05 763 993 73 1 Deckel Cover
06 696 670 73 1 Dichtring Seal
07 958 615 00 1 Dichtring Seal
08 101 484 65 1 O-Ring O-ring
09 334 694 99 1 Mutter Nut
10 334 627 99 2 Mutter Nut
11 763 795 73 1 Elementaufnahme einschl. Bild Nr. 12 Element buffering piece incl. fig no.:
12
12 694 945 00 1 Druckfeder Compression sring
13 768 840 73 1 Filterhalter Element retainer
763 794 73 1 Dichtsatz kpl. einschl. Bild Nr. 04,06,07,08 Seal kit assy. incl. fig nos.:
04,06,07,08

Rücklauffilter 991-1224
Return Oil Filter
29.01.2013 Seite 533
Schmierstoffpumpe 991-1269
Lube Pump
17.01.2014 Seite 534
Schmierstoffpumpe 991-1269
Lube Pump
17.01.2014 Seite 535
Schmierstoffpumpe 991-1269
Lube Pump
17.01.2014 Seite 536
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 798 884 73 1 Schmierstoffpumpe kpl. Lube pump assy.
02 790 935 73 1 Zylinder kpl. mit Steuerblock Cylinder assy. with control block
03 * 1 Zylinder Cylinder
04 4 Sicherungsscheibe Lock washer
05 1 Pumpenrohr kpl. + Abstreifring Suction tube assy. + Scraper ring
06 790 658 73 Verkleidung Cover
07 4 Sicherungsscheibe Lock washer
08 4 Blechschraube Tapping screw
09 769 000 73 1 Stromregelventil Flow control valve
10 769 001 73 1 Druckminderventil Pressure reducing valve
11 813 384 73 1 Abstreifring Scraper ring
12 769 002 73 1 Schraube Bolt
13 769 003 73 1 Adapter Adapter
14 769 004 73 1 Kolbenstange Piston rod
15 769 005 73 1 Buchse Bushing
16 * 1 O-Ring O-ring
17 * 1 Nutring V-seal
18 * 1 Stützscheibe Supporting disc
19 * 1 Sicherungsring Circlip
20 769 006 73 1 Gehäuse Housing
21 769 007 73 1 Verschlußschraube Plug
22 769 008 73 1 Adapter Adapter
23 * 2 Dichtscheibe Packing
24 769 009 73 1 Ventilsitz Valve seat
25 769 010 73 1 Kugel Ball
26 769 011 73 1 Kugelhalter Ball retainer
27 764 137 73 1 Adapter Adapter
28 * 1 O-Ring O-ring
29 769 012 73 1 Rohr Pipe
30 769 013 73 1 Adapter Adapter
31 * 2 Splint Cotter pin
32 769 014 73 1 Stange Rod
33 769 015 73 1 Adapter Adapter
34 769 010 73 1 Kugel Ball
35 769 016 73 1 Kugel Ball
36 769 017 73 1 Stift Pin
37 769 018 73 1 Kolben kpl. Piston assy.
38 * 1 O-Ring O-ring
39 769 019 73 1 Zylinderrohr Cylinder barrel
40 * 1 Sicherungsring Circlip
41 * 1 Ventilführung Valve guide
42 769 020 73 1 Kolbenstangensatz Piston rod, set
43 * 1 Splint Cotter pin
44 769 021 73 1 Haltering Retaining ring
45 769 022 73 1 Ventil Valve
46 769 023 73 1 Ventilsitz Valve seat
47 769 024 73 1 Kolbenmutter Piston nut
48 769 025 73 1 Endrohr End pipe
49 500 848 98 4 Mutter Nut
50 1 Adapter Adapter
51 798 467 73 2 Stopfen Plug
52 4 Distanzstange Distance rod

Schmierstoffpumpe 991-1269
Lube Pump
17.01.2014 Seite 537
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
59 769 026 73 1 Reparatursatz zu Bild-Nr. 05 best. aus Bild- Repair kit to fig-no. 05 conist. of fig-
Nr. 16-19,23, 28,31,38,40,41,43 nos. 16-19,23, 28,31,38,40,41,43
60 798 191 73 1 Dichtsatz zu Bild-Nr. 02 Seal kit to fig-no. 02
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Schmierstoffpumpe 991-1269
Lube Pump
17.01.2014 Seite 538
Warmwasserheizung 991-1299
Cab Heater Arr.
06.09.2013 Seite 539
Warmwasserheizung 991-1299
Cab Heater Arr.
06.09.2013 Seite 540
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 1 Heizgerät s. 991-0882 Heater assembly s. 991-0882
02 794 715 73 1 Ventil Valve
03 1 Winkel Angle
04 1 Winkel Angle
05 320 444 99 4 Schraube Bolt
06 307 730 99 9 Schraube Bolt
07 507 025 98 5 Mutter Nut
08 340 506 99 8 Scheibe Washer
09 350 762 99 5 Scheibe Washer
10 343 106 99 4 Federring Lock washer
11 1 Schottblech Plate
12 813 938 73 1 Verschraubung Union
13 813 939 73 1 Verschraubung Union
14 813 940 73 3 Schelle Clamp
15 813 941 73 * 1 Schlauch Hose
16 813 207 73 * 1 Schlauch Hose
17 255 899 40 1 Schlaucharmatur Hose fittings
18 1 Übergabeblech kpl. Plate assy.
19 1 Dichtung Gasket
20 8 Blindnietmutter Nut
21 319 141 99 8 Schraube Bolt
22 340 507 99 8 Scheibe Washer
23 1 Deckel Cover
24 1 Dichtung Gasket
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Warmwasserheizung 991-1299
Cab Heater Arr.
06.09.2013 Seite 541
Pumpenverteilergetriebe 991-1324a
Pump distributor gear
27.09.2019 Seite 542
Pumpenverteilergetriebe 991-1324a
Pump distributor gear
27.09.2019 Seite 543
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 954 068 40 1 Pumpenverteilergetriebe Pump distributor gear
10 1 Gehäuse Housing
20 796 319 73 1 Lagerträger Bearing carrier
30 790 381 73 2 Deckel Cover
40 799 107 73 2 Deckel Cover
50 790 382 73 3 Lagerdeckel Bearing cover
60 790 383 73 2 Anbauflansch Mounting flange
70 799 106 73 1 Deckel Cover
80 790 384 73 2 Anbauflansch Mounting flange
90 790 385 73 1 Stirnrad Cylindrical gear
100 790 386 73 2 Stirnrad Cylindrical gear
110 790 387 73 2 Stirnrad Cylindrical gear
120 790 388 73 2 Stirnrad Cylindrical gear
130 796 327 73 2 Zahnwelle Thoothed shaft
140 790 389 73 1 Flanschwelle Flange shaft
150 790 390 73 2 Zahnwelle Thoothed shaft
160 790 361 73 2 Welle Shaft
170 796 328 73 48 Distanzring Spacer
180 799 119 73 1 Distanzring Spacer
190 796 330 73 1 Laufring Sleeve
200 799 120 73 1 Distanzring Spacer
210 790 362 73 2 Distanzring Spacer
220 214 768 99 * 4 Rohr Tube
230 790 393 73 1 Scheibe Washer
240 798 788 73 1 Rohr Tube
250 790 394 73 1 Rohr Tube
260 790 395 73 7 Distanzring Spacer
265 790 396 73 2 Distanzring Spacer
268 790 397 73 2 Distanzhülse Spacer
270 799 124 73 1 Ölmessstab Oil dipstick
280 501 954 98 2 Rillenkugellager Ball bearing
290 518 272 98 2 Rillenkugellager Ball bearing
300 362 300 99 8 Pendelrollenlager Self-aligning bearing
310 518 273 98 1 Rillenkugellager Ball bearing
320 518 276 98 8 Radialwellendichtring Radial oil seal
330 518 277 98 2 Radialwellendichtring Radial oil seal
340 790 399 73 1 O-Ring O-Ring
350 790 364 73 2 O-Ring O-Ring
360 790 365 73 7 O-Ring O-Ring
380 790 400 73 1 O-Ring O-Ring
390 790 401 73 4 O-Ring O-Ring
400 342 574 99 2 Sicherungsring Circlip
410 342 575 99 2 Sicherungsring Circlip
420 342 577 99 2 Sicherungsring Circlip
430 342 686 99 3 Sicherungsring Circlip
440 342 715 99 1 Sicherungsring Circlip
450 519 606 98 1 Zylinderrollenlager Cylindrical roller bearing
460 518 285 98 4 Passfeder Feather key
470 790 403 73 2 Passfeder Feather key
480 518 287 98 3 Schraube Bolt
490 308 427 99 48 Schraube Bolt
500 307 773 99 4 Schraube Bolt
510 307 453 99 6 Schraube Bolt
Pumpenverteilergetriebe 991-1324a
Pump distributor gear
27.09.2019 Seite 544
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
520 790 404 73 2 Schraube Bolt
530 504 268 98 12 Schraube Bolt
540 307 490 99 20 Schraube Bolt
550 307 847 99 9 Schraube Bolt
555 790 405 73 2 Schraube Bolt
560 320 346 99 8 Schraube Bolt
570 343 108 99 2 Federring Lock washer
580 790 406 73 4 Scheibe Washer
590 180 113 40 20 Verschlusschraube Plug
600 790 407 73 1 Verschlusschraube Plug
610 505 126 98 1 Verschlusschraube Plug
620 173 448 40 1 Verschlusschraube Plug
630 173 495 40 1 Verschlusschraube Plug
640 511 769 98 1 Verschlusschraube Plug
650 518 289 98 1 Verschlusschraube Plug
660 796 343 73 3 Verschlusschraube Plug
670 790 408 73 2 Schelle Clamp
680 339 932 99 1 Dichtring Seal ring
685 790 409 73 1 Verschlussstopfen Screw plug
690 370 312 99 4 Verschraubung Union
700 790 410 73 1 Verschraubung Union
710 790 411 73 1 Stutzen Socket
790 391 73 1 Rep. Satz - beinhaltet Lager, Laufringe u. Repair kit - incl. Bearings, race rings,
Radialwellendichtringe (Pos. 190, 280-390, radial shaft seals (190, 280-390,450,
450, 680) 680)
790 392 73 1 Rep. Satz - beinhaltet alle Verzahnungsteile Repair kit - incl. all gear parts a. shafts
u. Wellen (Pos. 90-160, 460, 470) (90-160, 460, 470)
813 125 73 1 Dichtsatz best. aus Pos. Seal kit consist. of pos.
320,340,350,360,370,380,680 320,340,350,360,370,380,680
813 126 73 1 Lagersatz best. aus Pos. Bearing kit consist. of pos.
280,290,300,310,450 280,290,300,310,450
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Pumpenverteilergetriebe 991-1324a
Pump distributor gear
27.09.2019 Seite 545
Hydraulik-Zylinder 991-1335
Hydraulic Cylinder
10.06.2015 Seite 546
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 954 098 40 1 Hydraulik Zylinder Hydraulic cylinder
10 * 1 Dichtung Seal
11 * 1 Dichtung Seal
12 * 2 Dichtungsring Rod bearing ring
13 130 045 40 * 1 O-Ring O-ring
14 * 1 Stützring Back up ring
15 * 1 Dichtung Seal
16 * 2 Dichtungsring Piton bearing ring
17 508 811 98 * 1 O-Ring O-ring
799 499 73 1 Dichtungssatz best aus Bild-Nr. 10-17 Seal kit consist of fig.10-17
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Hydraulik-Zylinder 991-1335
Hydraulic Cylinder
10.06.2015 Seite 547
Hydraulik-Zylinder 991-1341
Hydraulic Cylinder
11.09.2014 Seite 548
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 972 193 40 1 Hydraulik Zylinder Hydraulic cylinder
10 1 Dichtung Seal
11 1 Dichtung Seal
12 1 Dichtung Seal
13 2 Dichtungsring Rod bearing ring
14 1 O-Ring O-ring
15 1 Stützring Back up ring
16 1 Dichtung Seal
17 2 Dichtungsring Piton bearing ring
18 007 163 98 1 O-Ring O-ring
799 413 73 1 Dichtungssatz best aus Bild-Nr. 10-18 Seal kit consist of fig.10-18

Hydraulik-Zylinder 991-1341
Hydraulic Cylinder
11.09.2014 Seite 549
Fernsteuerplatte 991-1355a
Control plate
21.03.2016 Seite 550
Fernsteuerplatte 991-1355a
Control plate
21.03.2016 Seite 551
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 951 043 40 1 1-fach Fernsteuerplatte einschließlich Bild 1-fold control plate consist. of fig nos.
Nr. 11-19 11-19
02 951 174 40 1 3-fach Fernsteuerplatte einschließlich Bild 3-fold control plate consist. of fig nos.
Nr. 21-28 21-28
03 951 173 40 1 4-fach Fernsteuerplatte einschließlich Bild 4-fold control plate consist. of fig nos.
Nr. 31-38 31-38
04 951 348 40 1 1-fach Fernsteuerplatte einschließlich Bild 1-fold control plate consist. of fig nos.
Nr. 41-48 41-48
11 795 695 73 1 Platte Plate
12 797 605 73 1 Druckreduzierventil Pressure reducing valve
13 799 690 73 1 Zwischenplatte Sandwich plate
14 797 606 73 1 4/3-Wegeventil ohne Blende 4/3-Directional valve w./o. orifice
15 515 186 98 4 Schraube Screw
16 319 243 99 4 Schraube Screw
17 765 465 73 1 Abreißstopfen Breaking plug
18 797 608 73 1 Dichtsatz Seal kit
19 795 450 73 1 Dichtsatz Seal kit
20 797 610 73 2 Magnetspule 24V Solenoid 24V
21 795 697 73 * 1 Platte Plate
22 797 605 73 3 Druckreduzierventil Pressure reducing valve
23 951 094 40 3 4/3-Wegeventil ohne Blende 4/3-Directional valve w./o. orifice
25 319 174 99 12 Schraube Screw
26 319 243 99 4 Schraube Screw
27 765 165 73 1 Abreißstopfen Breaking plug
28 797 608 73 1 Dichtsatz Seal kit
29 799 758 73 2 Magnetspule 24V Solenoid 24V
31 795 447 73 1 Platte Plate
32 797 605 73 4 Druckreduzierventil Pressure reducing valve
33 951 094 40 4 4/3-Wegeventil ohne Blende 4/3-Directional valve w./o. orifice
35 319 174 99 16 Schraube Screw
36 319 243 99 4 Schraube Screw
37 765 165 73 1 Abreißstopfen Breaking plug
38 797 608 73 1 Dichtsatz Seal kit
39 799 758 73 2 Magnetspule 24V Solenoid 24V
41 795 695 73 1 Platte Plate
42 797 605 73 1 Druckreduzierventil Pressure reducing valve
43 799 690 73 1 Zwischenplatte Sandwich plate
44 951 094 40 1 4/3-Wegeventil ohne Blende 4/3-Directional valve w./o. orifice
45 515 186 98 4 Schraube Screw
46 319 243 99 4 Schraube Screw
47 765 465 73 1 Abreißstopfen Breaking plug
48 797 608 73 1 Dichtsatz Seal kit
49 799 758 73 2 Magnetspule 24V Solenoid 24V
* einzeln nicht mehr lieferbar separately no longer available

Fernsteuerplatte 991-1355a
Control plate
21.03.2016 Seite 552
Schmierstoffpumpenstation, mit Füllanschluß 991-1356a
Lube Pump Station, Filling Connection
09.11.2015 Seite 553
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 951 215 40 1 Schmierstoffpumpenstation Lube pump station
02 1 Schmierstoffpumpe Kpl. s. 991-1269 Lube pump assy. s. 991-1269
03 813 259 73 1 Fassdeckel kpl. Cover assy.
04 799 521 73 1 2/2-Wege-Magnetventil 2/2-Directional solenoid valve
05 798 900 73 1 Steuer-Filterblock Kpl. einschl Bild Nr. 80-84 Control-Filterblock assy. consist. of fig
nos 80-84
06 798 979 73 1 Manometer 0-400 bar Pressure gauge 0-400 bar
07 797 980 73 Messstutzen Test socket
08 798 457 73 1 Peilstab Dipstick
09 798 155 73 1 Belüftungsfilter Filter
10 768 508 73 2 Winkelverschraubung Elbow union
11 576 472 40 1 Verschraubung Union
12 698 301 73 1 Stutzen Socket
13 371 852 99 1 Butzen Breech block
14 1 Butzen Breech block
15 769 894 73 1 Winkelverschraubung Elbow union
16 516 191 98 1 Stutzen Socket
17 516 165 98 1 Stutzen Socket
18 770 107 73 1 Verschraubung Union
19 790 847 73 1 Verschraubung Union
20 215 219 99 * Rohrleitung Ø 20 Pipe Ø 20
21 215 424 99 * Rohrleitung Ø 12 Pipe Ø 12
22 372 869 99 1 Verschraubung Union
23 764 011 73 1 Verschraubung Union
24 813 260 73 1 Rohrschelle Pipe clamp
25 318 603 99 6 Schraube Screw
26 340 405 99 6 Scheibe Washer
27 319 429 40 2 Schraube Screw
28 4 Schraube Bolt
29 4 Scheibe Washer
30 4 Zahnscheibe Washer
31 790 896 73 1 Klemmenkasten kpl. Junction box assy.
32 320 637 99 4 Schraube Screw
33 792 032 73 * Dichtung 1900mm Seal 1900mm
34 799 788 73 1 Leermeldung kpl. Bild-Nr. 85-91 Level indicator fig-nos. 85-91
35 799 789 73 1 Vorwarnung - Leermeldung kpl. Bild-Nr. Preliminary warning - level indicator
85-90,92 fig-nos. 85-90,92
36 799 790 73 1 Vollmeldung kpl. Bild-Nr. 85-90,93 Full message fig-nos. 85-90,93
37 1 Stiftgehäuse Pin
38 1 Dichtung Gasket
39 1 Steckergehäuse Plug
40 1 Dichtung Gasket
41 1 Kappe Cup
42 1 Stiftgehäuse Pin
43 2 Dichtung Gasket
44 1 Stecker Plug
45 2 Dichtung Gasket
46 2 Kappe Cup
47 1 Steckergehäuse Plug
48 1 Stecker Plug
49 12 Stift Pin
50 3 Lasche Shackle
51 3 Schraube Srew
Schmierstoffpumpenstation, mit Füllanschluß 991-1356a
Lube Pump Station, Filling Connection
09.11.2015 Seite 554
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
52 16 Buchse Bushing
53 2 Stecker Plug
54 2 Dichtung Gasket
55 2 Kappe Cup
56 4 Blindstopfen Dummy plug
57 621 125 40 1 Verschraubung Union
58 813 257 73 1 Verschraubung Union
59 2 Schraube Screw
60 2 Federring Spring washer
61 2 Mutter Nut
62 797 393 73 * Kabel 3x0,75mm2 Cable 3x0,75mm2
63 * Kabel Cable
64 * Wellrohr Pipe
65 813 258 73 1 Winkel 90° Elbow 90°
66 907 152 40 1 Verschraubung Union
67 794 266 73 1 Behälter kpl. Case assy.
68 4 Hutmutter Cap Nut
69 1 Stopfen Plug
70 4 Stopfen Plug
80 799 617 73 1 Verschlussschraube Union plug
81 798 359 73 1 O-Ring O-Ring
82 798 358 73 1 Filter Filter
83 798 899 73 1 Druckbegrenzungsventil Pressure relief valve
84 798 877 73 1 2/2 Wege Ventil 2/2 Directional valve
85 799 823 73 3 Näherungsschalter - 24 VDC Switch - 24 VDC
86 794 335 73 3 Kabelverschraubung Cable union
88 794 337 73 3 Muffe Sleeve
89 794 338 73 3 Dichtring Seal ring
90 794 339 73 3 Stutzen Socket
91 794 340 73 1 Rohr 770 mm (Diese Teile sind einzeln nicht Pipe 770 mm (these parts are
lieferbar) separately not available)
92 794 341 73 1 Rohr 140 mm (Diese Teile sind einzeln nicht Pipe 140 mm (these parts are
lieferbar) separately not available)
93 794 342 73 1 Rohr 730 mm (Diese Teile sind einzeln nicht Pipe 730 mm (these parts are
lieferbar) separately not available)
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Schmierstoffpumpenstation, mit Füllanschluß 991-1356a

Lube Pump Station, Filling Connection
09.11.2015 Seite 555
Klimagerät 991-1362
Air Conditioning Unit
21.05.2021 Seite 556
Klimagerät 991-1362
Air Conditioning Unit
21.05.2021 Seite 557
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 971 734 40 1 Klimagerät Diesel-shovel Air conditioning unit Diesel-shovel
01 971 733 40 1 Klimagerät Electro-shovel Air conditioning unit Electro-shovel
02 813 020 73 1 Verdampfereinheit Evaporator unit
03 813 660 73 1 Verdampferbasis Evaporator base
04 813 661 73 1 Isolierung kpl. Insulation assy.
05 813 662 73 1 Ventilator Radial kpl., inkl. Pos. 34 Ventilator Radial assy., incl. Pos. 34
06 813 654 73 1 Leitungen Set Pipe kit
07 813 655 73 1 Kondensatoreinheit Condenser unit
08 797 805 73 6 Dichtung 7/16" Seal 7/16"
09 797 807 73 1 Druckschalter Pressure Switch
10 797 808 73 1 Druckschalter Pressure Switch
11 813 647 73 1 Schalttafel Aggregate cabling
12 765 159 73 3 Relaissockel Relay base
13 795 829 73 3 Relais 24V 20A Relay 24V 20A
14 765 702 73 1 Flachsicherung 10A Fuse 10A
15 765 306 73 5 Flachsicherung 15A Fuse 15A
16 813 663 73 1 Verdampfer Evaporator
17 793 251 73 2 Expansionsventil Expansion valve
18 798 265 73 2 Aufschraubstutzen 7/8-3/4 Socket 7/8-3/4
19 797 802 73 7 Dichtung 3/4" Seal 3/4"
20 793 253 73 2 Druckausgleichsleitung Pressure balance line
21 793 252 73 2 Düse Nozzle
22 797 803 73 2 Dichtung 5/8" Seal 5/8"
24 4 Schraube Bolt
25 515 331 98 4 Scheibe Washer
26 320 068 99 4 Mutter Nut
27 1 Scheibe Washer
28 2 Schelle Clamp
29 2 Deckplatte Cover plate
30 343 643 99 2 Zahnscheibe Lock washer
31 510 506 98 2 Schraube Bolt
32 11 Schraube Bolt
33 1 Schild Sign
34 790 127 73 2 Doppel-Radial-Gebläse, bürstenlos Double-radial-blower, brushless
40 795 828 73 1 Flüssigkeitsleitung Trockner - T-Verteiler Liquid line, drier - T-distributor
41 795 825 73 1 Saugleitung, T-collector - Kompressor Suction line, T-collector - compressor
42 795 827 73 1 Flüssigkeitsleitung, Kondensator - Sammler Liquid line, condenser - collector
43 795 826 73 1 Flüssigkeitsleitung, Sammler - Trockner Liquid line, collector - drier
44 797 645 73 1 Flüssigkeitsleitung, T-Verteiler-Exp.ventile Liquid line, T-distributor-exp.Valves
45 1 Überwurfmutter Union Nut
46 1 Dichtscheibe Seal washer
50 795 873 73 1 Kondensator Condenser
51 794 432 73 1 Filtertrockner Element drier
52 794 706 73 1 Schauglas Inspection glass
53 795 824 73 1 Absperrventil Check valve
54 794 433 73 1 Sammelflasche Collector bottle
55 796 581 73 Überdruckventil 30bar Pressure control valve 30bar
56 765 320 73 1 Schelle Clamp
57 797 804 73 4 Dichtung 7/8" Seal 7/8"
58 790 102 73 2 Axialventilator Ventilator
59 507 673 98 8 Schraube Bolt
60 8 Sperrkantring Lock washer
61 1 Überwurfmutter Union Nut
Klimagerät 991-1362
Air Conditioning Unit
21.05.2021 Seite 558
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
799 882 73 1 Dichtsatz Klimagerät kpl. Dichtsatz Air Conditioning assy.

Klimagerät 991-1362
Air Conditioning Unit
21.05.2021 Seite 559
Ventil - Aufstieg 60 bar 991-1363
Valve - Ladder 60 bar
28.05.2015 Seite 560
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 951 315 40 1 Ventil - Aufstieg 60 bar Valve - Ladder 60 bar
02 940 732 40 1 4/3-Wegeventil 4/3-Directional spool valve
797 167 73 Magnetspule zu Bild-Nr.02 Solenoid for fig-no.02
796 627 73 Dichtsatz Sealkit
03 796 627 73 1 Dichtsatz Seal kit
04 319 251 99 3 Zylinderkopfschraube Cylinder head srew
05 795 979 73 1 Einschraubventil Valve
06 940 532 40 1 Magnetspule Field coil
07 511 562 98 4 Zylinderkopfschraube Cylinder head srew
08 794 383 73 2 Rückschlagventil Non return valve
09 792 767 73 1 Wechselventil Valve
10 792 766 73 1 Druckbegrenzungsventil Pressure relief valve
11 1 Düse Nozzle
12 180 113 40 1 Verschlussschraube Plug
13 515 812 98 2 Minimeß-Schraubkupplung Test-screw coupling
14 797 165 73 1 Dichtsatz zu Bild-Nr. 08 Seal kit to fig-no. 08
15 792 787 73 1 Dichtsatz zu Bild-Nr. 10 Seal kit to fig-no. 10
16 792 788 73 1 Dichtsatz zu Bild-Nr. 09 Seal kit to fig-no.09
17 506 096 98 2 O-Ring O-ring
18 242 534 40 1 Verschlussschraube Plug
19 767 161 73 1 O-Ring O-ring
20 797 662 73 1 Kammerring
21 1 Zylinderstift Cylinder pin

Ventil - Aufstieg 60 bar 991-1363

Valve - Ladder 60 bar
28.05.2015 Seite 561
Fahrersitz 991-1397
Operator's Seat
09.02.2015 Seite 562
Fahrersitz 991-1397
Operator's Seat
09.02.2015 Seite 563
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
799 518 73 1 Fahrersitz kpl. einschl. Luftfederung Operator's seat assy. incl. air-
suspended
01 799 069 73 1 Polster für Rückenlehne Cushion for seat back
02 799 070 73 1 Polster für Sitzfläche Cushion for seating
03 799 071 73 1 Kopfstütze Head cushion
09 799 072 73 1 Betätigung für Rücklehnenverstellung Operation for seat back regulation
14 793 282 73 1 Armlehne Arm rest
15 793 281 73 1 Armlehne Arm rest
18 799 073 73 1 Rücken kpl. Back cushion assy.
20 799 074 73 1 Betätigung für Sitztiefenverstellung Operation for depth adjuster
34 799 609 73 1 Kabel für Heizung kpl. Harness for heating assy.
35 799 075 73 1 Sitzschalter mit Magnet Seat switch assy.
36 769 500 73 1 Griff (Verstellung) Handle (adjuster)
37 769 504 73 1 Verstellschienensatz Adjusting rail set
54 799 078 73 1 Schalter für Heizung kpl. Switch for heating assy.
57 799 079 73 1 Bandscheibenstütze Intervertebral discs bracket
59 769 662 73 1 Griff (Bandscheiben) Adjustment assy. (back protection)
60 769 948 73 1 Verstellschienensatz Adjusting rail set
62 798 421 73 1 Beckengurt Retraktor Safety belt assy. retractor
102 799 080 73 1 Niveausteuerung kpl. Level control assy.
103 799 081 73 1 Federungs-Oberteil kpl. Suspension, upper section
104 799 639 73 1 Kabelbaum kpl. Harness assy.
105 799 083 73 1 Luftfeder kpl. Pneumatic spring assy.
107 799 085 73 1 Luftfederung kpl. Air suspension kpl.
109 799 086 73 1 Faltenbalg Bellow
110 799 087 73 1 Kompressor 24V kpl. Compressor assy. 24V
116 768 683 73 1 Kappe Cap
117 799 520 73 1 Betätigung für Höhenverstellung kpl. Control assy. for height adjustment
124 769 923 73 1 Griff Handle
126 799 090 73 2 Stoßdämpfer kpl. Shock absorber assy.
145 799 091 73 1 Stoßdämpfer kpl. Shock absorber assy.

Fahrersitz 991-1397
Operator's Seat
09.02.2015 Seite 564
Vorsteuergerät 991-1401
Manipulator
06.03.2015 Seite 565
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 974 812 40 1 Vorsteuergerät Manipulator assy.
02 767 573 73 1 Achse Axle
03 768 443 73 1 Pohr Pipe
04 2 Scheibe Washer
05 347 380 99 2 Gewindestift Threaded pin
06 333 159 99 2 Mutter Nut
07 514 480 98 2 Sicherungsring Circlip
08 767 586 73 1 Fußpedal mit Gleitlager Pedal assy.
09 793 096 73 2 Lagerbock mit Gleitlager Bearing support assy.
10 2 Gleitlager Friction bearing

Vorsteuergerät 991-1401
Manipulator
06.03.2015 Seite 566
Vorsteuergerät 991-1402
Manipulator
06.03.2015 Seite 567
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 974 811 40 1 Vorsteuergerät Manipulator assy.
02 767 579 73 1 Achse Axle
03 767 580 73 1 Fußpedal Pedal
04 767 581 73 2 Blech Coating
05 2 Scheibe Washer
06 500 915 98 2 Scheibe Washer
07 325 131 99 1 Gewindestift Threaded pin
08 307 703 99 1 Schraube Bolt
09 514 481 98 6 Schraube Bolt
10 767 585 73 2 Lagerbock mit Gleitlager Bearing support assy.
11 2 Gleitlager Friction bearing
12 2 Hubgeber X-Achse Hoist Transmitter X-Axis
13 1 Hubgeber Hoist Transmitter
14 1 Gewindestift Threaded pin

Vorsteuergerät 991-1402
Manipulator
06.03.2015 Seite 568
Vorsteuergerät 991-1403
Manipulator
06.03.2015 Seite 569
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 974 810 40 1 Vorsteuergerät Manipulator assy.
02 1 Griff mit Schaltern kpl. Handle assy with switches
03 978 513 73 1 Faltenbalg Bellow
04 797 681 73 1 Kardangelenk Cardan joint
05 797 682 73 1 Wippschalter Toggle switch
06 797 683 73 1 Schalter, 2-fach Switch, twofold
07 795 128 73 1 Stecker kpl. Plug assy.
08 1 Drucktaster Push button

Vorsteuergerät 991-1403
Manipulator
06.03.2015 Seite 570
Kupplung 991-1428
Coupling
16.03.2017 Seite 571
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 950 810 40 1 Kupplung Coupling
02 790 320 73 1 Gummielement (1Satz=10Stk.) Rubber element (1set=10pcs.)
03 1 Bausatz Innenteil kpl. Set inner component assy.
04 1 Außenteil External component
05 1 Blech Plate
06 813 764 73 1 Adapter Adapter
07 52025698 5 Schraube Bolt
08 18 Schraube Bolt
09 12 Scheibe Washer

Kupplung 991-1428
Coupling
16.03.2017 Seite 572
Druckbelüftungsanlage 991-1440
Ventilation system
07.11.2019 Seite 573
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 813 157 73 1 Druckbelüftungsanlage Ventilation system
02 1 Bodenblech kpl. Bottom plate assy.
03 1 Luftkasten kpl. Air box assy.
04 1 Seitenblech rechts Side plate r.h.
05 799 895 73 1 Radiallüfter Radial fan
06 799 896 73 1 Luftfilter kpl. Air filter assy.
07 510 468 98 4 Schraube Screw
08 307 406 99 6 Schraube Screw
09 509 756 98 6 Scheibe Washer
10 1 Gummitülle Rubber grommet
11 813 649 73 1 Dichtung Seal plate
12 * Zellgummiprofil Profiled joint
13 790 430 73 1 Regenkappe Weather protecting cap
14 511 541 98 7 Schraube Screw
15 7 Sperrkantscheibe Washer
16 1 Schelle Clamp
17 1 Winkelprofil Profil
18 4 Stiftkontakt Pin
19 1 Gehäuseeinsatz Housing insert
20 1 Stecker Plug
21 6 Sperrkantscheibe Washer
22 4 Sperrkantscheibe Washer
25 799 883 73 1 Hauptelement Main element
26 799 884 73 1 Sicherheitselement Safety element
27 1 Enddeckel End cap
28 799 897 73 1 Vacuator Ventil Lip valve
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Druckbelüftungsanlage 991-1440
Ventilation system
07.11.2019 Seite 574
Nachsaugventil 991-1441
Anticavitation Valve
28.09.2016 Seite 575
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 951 645 40 1 Nachsaugventil kpl. Anticavitation valve assy.
02 368 097 40 2 Stützring Support ring
03 519 254 98 2 O-Ring O-ring
04 * 1 Gehäuse Housing
05 790 109 73 1 Dichtsatz Bild-Nr. 02-03 Seal kit fig-nos: 02-03
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Nachsaugventil 991-1441
Anticavitation Valve
28.09.2016 Seite 576
Druckbegrenzungsventil 991-1446a
Pressure Relief Valve
09.03.2016 Seite 577
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 951 908 40 1 Druckbegrenzungsventil, kpl. ohne Pressure relief valve, assy. without
Druckeinstellung pressure adjustment
02 * 1 O-Ring O-ring
03 * 1 O-Ring O-ring
04 * 2 Stützring Support ring
05 799 197 73 1 Dichtsatz Seal kit
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Druckbegrenzungsventil 991-1446a
Pressure Relief Valve
09.03.2016 Seite 578
Nachsaugventil 991-1447
Anticavitation Valve
08.12.2016 Seite 579
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 999 331 40 1 Nachsaugventil, kpl. Anticavitation valve assy.
02 1 Rückschlagventil Non-return valve
03 1 O-Ring O-ring
04 * 1 Verschlussschraube Plug
05 * 1 Druckfeder Spring
06 * 1 Ventilteller Valve plate
* Diese Teile sind einzeln nicht lieferbar These parts are not sold separately

Nachsaugventil 991-1447
Anticavitation Valve
08.12.2016 Seite 580
Drosselrückschlagventil 991-1448
Throttle Check Valve
25.04.2016 Seite 581
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 951 204 40 1 Drosselrückschlagventil, kpl. Throttle check valve assy.
02 1 Gehäuse Housing
03 799 924 73 1 Einbausatz Mounting kit
790 379 73 1 Dichtsatz Seal kit
04 799 925 73 1 Dichtung Seal
05 799 926 73 4 Schraube Bolt
06 1 Druckbegrenzungsventil s. 991-1446a Pressure relief valve s. 991-1446a

Drosselrückschlagventil 991-1448
Throttle Check Valve
25.04.2016 Seite 582
Scheibenwisch- und Waschanlage 991-1458
Windscreen Washing Assy.
07.01.2016 Seite 583
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 797 507 73 1 Wischermotoreinheit Wiper unit, incl. Motor
02 797 508 73 1 Wischerarm 1070 mm Wiper arm 1070 mm
03 797 509 73 1 Wischerblatt 1360 mm Wiper blade 1360 mm
04 769 541 73 1 Kunststoffbehälter 7l Plastic box 7l
05 196 485 40 1 Rückschlagventil Non-return valve
06 196 482 40 1 Membranpumpe Diaphragm pump
07 518 801 98 2 Schraube Bolt
08 507 036 98 2 Mutter Nut
09 308 562 99 1 Schraube Bolt
10 509 870 98 2 Mutter Nut
11 307 425 99 1 Schraube Bolt
12 1 Distanzhülse Distance sleeve
13 307 402 99 3 Schraube Bolt
14 340 463 99 3 Scheibe Washer
15 3 Rohrschelle Tube Clamp
16 770 069 73 10 Kabelclip Cable clip
17 1 Winkelstutzen Angle socket
18 1 Schlauchverbinder Hose connector
19 Schlauch Hose
20 Schlauch Hose
21 Schlauch Hose
22 Schlauch Hose

Scheibenwisch- und Waschanlage 991-1458

Windscreen Washing Assy.
07.01.2016 Seite 584
Einbau Druckbelüftungsanlage 991-1459
Ventilation system arr.
22.07.2019 Seite 585
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 1 Druckbelüftungsanlage s. 991-1440 Ventilation system s. 991-1440
02 1 Dichtprofil Profiled joint
03 2 Dichtband Seal tape
04 813 018 73 1 Luftgitter Air filter
05 307 596 99 10 Schraube Bolt
06 518 942 98 4 Schraube Bolt
07 10 Blindnietmutter Nut
08 515 331 98 10 Scheibe Washer
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Einbau Druckbelüftungsanlage 991-1459

Ventilation system arr.
22.07.2019 Seite 586
Fahrerkabinen-Dämmung 991-1466
Operator's Cab - Insulation
15.01.2016 Seite 587
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 2 Dämmplatte Insulation board
02 2 Dämmplatte Insulation board
03 1 Dämmplatte Insulation board
04 2 Dämmplatte Insulation board
05 1 Dämmplatte Insulation board
06 1 Dämmplatte Insulation board
07 1 Dämmplatte Insulation board
08 1 Dämmplatte Insulation board
09 1 Dämmplatte Insulation board
10 790 433 73 2 Dämmplatte Insulation board
11 1 Dämmplatte Insulation board
12 1 Dämmplatte Insulation board
13 1 Dämmplatte Insulation board
14 1 Dämmplatte Insulation board
15 1 Dämmplatte Insulation board
16 1 Dämmplatte Insulation board
17 1 Dämmplatte Insulation board
18 1 Dämmplatte Insulation board
20 1 Dämmplatte Insulation board
21 1 Dämmplatte Insulation board
22 1 Dämmplatte Insulation board
23 1 Dämmplatte Insulation board
24 1 Dämmplatte Insulation board
25 1 Dämmplatte Insulation board
26 2 Dämmplatte Insulation board
27 1 Dämmplatte Insulation board
28 3 Dämmplatte Insulation board
29 2 Dämmplatte Insulation board
30 1 Dämmplatte Insulation board
31 1 Dämmplatte Insulation board
32 2 Dämmplatte Insulation board
35 1 Dämmplatte Insulation board
36 1 Dämmplatte Insulation board
37 1 Dämmplatte Insulation board
38 1 Dämmplatte Insulation board
39 1 Dämmplatte Insulation board
40 2 Dämmplatte Insulation board
41 1 Dämmplatte Insulation board
42 1 Dämmplatte Insulation board
43 1 Dämmplatte Insulation board
44 1 Dämmplatte Insulation board
45 1 Dämmplatte Insulation board
46 1 Dämmplatte Insulation board
47 1 Dämmplatte Insulation board

Fahrerkabinen-Dämmung 991-1466
Operator's Cab - Insulation
15.01.2016 Seite 588
Fahrerkabinen-Verglasung Frontscheibe geklebt 991-1468
Operator's Cab - Glazing front window glued
19.01.2016 Seite 589
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
02 798 440 73 1 Frontfenster Front window
03 307 447 99 24 Schraube Screw
04 506 890 98 24 Scheibe Washer
05 950 671 40 1 Kartusche Cartridge
08 798 441 73 1 Seitenfenster links Side window l.h.
09 519 241 98 16 Schraube Screw
10 798 482 73 1 Klemmprofil Jam profile
11 798 483 73 1 Füllerprofil Filler section
12 8 Halteblech Retaining plate
13 798 442 73 1 Seitenfenster rechts Side window r.h.
14 302 020 40 1 Heckscheibe 803x458x5 Rear pane 803x458x5
15 082 280 40 * Füllerprofil Filler section
16 082 279 40 * Klemmprofil Jam profile
* Meterware, bei Bestellung Länge angeben Bulk ware, state length required

Fahrerkabinen-Verglasung Frontscheibe geklebt 991-1468

Operator's Cab - Glazing front window glued
19.01.2016 Seite 590
Zahnradpumpen-Aggregat 991-1501
Gear Pump Unit
23.02.2017 Seite 591
Zahnradpumpen-Aggregat 991-1501
Gear Pump Unit
23.02.2017 Seite 592
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 988 355 40 1 Zahnradpumpenaggregat Gear pump unit
02 1 Gleichstrommotor D.C.-motor
03 792 743 73 1 Pumpenträger Carrier, pump
04 792 744 73 1 Kupplung Coupling
05 1 Zahnradförderpumpe Gear pump
06 790 308 73 2 BG-SAE-Einschraubflansch BG-SAE-flange
07 792 747 73 1 Gehäuse Housing
08 792 748 73 1 Antriebszahnrad Drive gear
09 792 749 73 1 Zahnrad Gear
10 792 750 73 4 Lagerbuchse Bearing bush
11 354 274 99 2 Paßfeder Feather key
12 307 779 99 4 Schraube Bolt
13 517 279 98 2 Spannhülse Dowel sleeve
14 799 759 73 1 O-Ring O-ring
15 799 760 73 1 Wellendichtring Shaft seal
16 342 642 99 1 Sicherungsring Circlip
17 792 751 73 2 Schutzstopfen Protective plug
18 1 Deckel Cover

Zahnradpumpen-Aggregat 991-1501
Gear Pump Unit
23.02.2017 Seite 593
Ventilpatronenblock 991-1587
Valve Cartridge Block
13.11.2018 Seite 594
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 999 617 40 1 Ventilpatronenblock Cartridge block
02 907 561 40 1 Grundplatte s. 991-0494a Base plate s. 991-0494a
03 907 469 40 1 Ventil - Steuerölblock 1 Antrieb s. 991-1588 Valve - Pilot oil block 1 Drive s.
991-1588
04 907 461 40 1 Ventil - Fahrwerk s. 991-0495b Valve - travelling gear s. 991-0495b
05 1 Ventil - Drehwerk s. 991-1589 Valve - slew gear s. 991-1589
06 951 315 40 1 Ventil - Aufstieg 60 bar s. 991-1363 Valve - ladder 60 bar s. 991-1363
07 907 116 40 1 Ventil - Tankarm 45 bar s. 991-0489b Valve - refueling 45 bar s. 991-0489b

Ventilpatronenblock 991-1587
Valve Cartridge Block
13.11.2018 Seite 595
Ventil - Steuerölblock 1 Antrieb 991-1588
Valve - Pilot oil block 1 Drive
11.11.2020 Seite 596
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 907 469 40 1 Ventil - Steuerölblock 1 Antrieb Valve - Pilot oil block 1 Drive
02 506 096 98 4 O-Ring O-ring
03 767 161 73 2 O-Ring O-ring
04 319 251 99 6 Zylinderkopfschraube Cylinder head srew
06 792 780 73 1 Druckregelventil Pressure control valve
07 792 779 73 1 Druckbegrenzungsventil Pressure relief valve
09 515 812 98 3 Minimeß-Schraubkupplung Test-screw coupling
11 906 498 40 2 Verschlussschraube Plug
12 255 694 40 3 Verschlussschraube Plug
13 180 477 40 1 Verschlussschraube Plug
14 202 967 40 1 Verschlussschraube Plug
15 180 113 40 1 Verschlussschraube Plug
16 520 518 98 1 Zylinderstift Cylinder pin
18 797 662 73 1 Kammerring Chamber ring
19 813 412 73 1 Kammerscheibe Chamber washer
21 202 970 40 1 Verschlussschraube Plug
22 173 494 40 1 Verschlussschraube Plug
29 792 793 73 1 Dichtsatz zu Bild-Nr. 07 Seal kit to fig-no. 07
30 792 795 73 1 Dichtsatz zu Bild-Nr. 06 (nicht mehr Seal kit to fig-no. 06 (no longer
lieferbar) available)

Ventil - Steuerölblock 1 Antrieb 991-1588

Valve - Pilot oil block 1 Drive
11.11.2020 Seite 597
Ventil - Drehwerk 991-1589
Valve - Slew gear
18.10.2021 Seite 598
BNr. ET-Nr. Stck. Gegenstand
Fig. Part-No. Qty. Description
01 1 Ventil - Drehwerk Valve - Slew gear
02 940 730 40 2 4/2-Wegeventil 4/2-Directional spool valve
797 167 73 Magnetspule zu Bild-Nr.02 Solenoid for fig-no.02
03 796 627 73 1 Dichtsatz Seal kit
04 319 251 99 3 Zylinderkopfschraube Cylinder head srew
05 511 562 98 8 Zylinderkopfschraube Cylinder head srew
06 792 767 73 1 Wechselventil Valve
07 792 773 73 1 Rückschlagventil Non return valve
08 792 772 73 1 Proportional-Druckbegrenzung Proportinal pressure relief valve
09 940 532 40 1 Magnetspule Field coil
10 515 812 98 3 Minimeß-Schraubkupplung Test-screw coupling
11 792 788 73 1 Dichtsatz zu Bild-Nr. 06 Seal kit to fig-no. 06
12 792 790 73 1 Dichtsatz zu Bild-Nr. 07 Seal kit to fig-no. 07
13 792 792 73 1 Dichtsatz zu Bild-Nr. 08 Seal kit to fig-no. 08
14 242 534 40 1 Verschlussschraube Plug
15 255 694 40 1 Verschlussschraube Plug
16 506 096 98 2 O-Ring O-ring
17 767 161 73 1 O-Ring O-ring
18 520 518 98 1 Zylinderstift Cylinder pin
19 813 454 73 1 Kammerring Chamber ring
20 8 Kunststoffkappen Plastic plug
21 813 455 73 1 Verschlussschraube Plug

Ventil - Drehwerk 991-1589

Valve - Slew gear
18.10.2021 Seite 599
